明緯 NPF-90D 系列 90W LED 驅動器的完整型號包含9 款，覆蓋 12V~54V 輸出額定電壓，各型號核心電氣參數（額定電流、恒流范圍、過壓保護值）如下表，所有型號額定功率均為 90W（部分微小偏差）：
| 型號 | 額定電流 | 恒電流工作電壓范圍 | 過電壓保護值 |
|---|---|---|---|
| NPF-90D-12 | 7.5A | 7.2 ~ 12V | 15 ~ 17V |
| NPF-90D-15 | 6A | 9 ~ 15V | 17.5 ~ 21V |
| NPF-90D-20 | 4.5A | 12 ~ 20V | 23 ~ 27V |
| NPF-90D-24 | 3.75A | 14.4 ~ 24V | 28 ~ 34V |
| NPF-90D-30 | 3A | 18 ~ 30V | 34 ~ 40V |
| NPF-90D-36 | 2.5A | 21.6 ~ 36V | 41 ~ 46V |
| NPF-90D-42 | 2.15A | 25.2 ~ 42V | 46 ~ 54V |
| NPF-90D-48 | 1.88A | 28.8 ~ 48V | 54 ~ 60V |
| NPF-90D-54 | 1.67A | 32.4 ~ 54V | 59 ~ 66V |
型號編碼規則
NPF-90D-XX 各段含義：
NPF：產品系列名
90：額定功率 90W
D：具備三合一調光功能
XX：輸出額定電壓（12/15/20/24/30/36/42/48/54V）

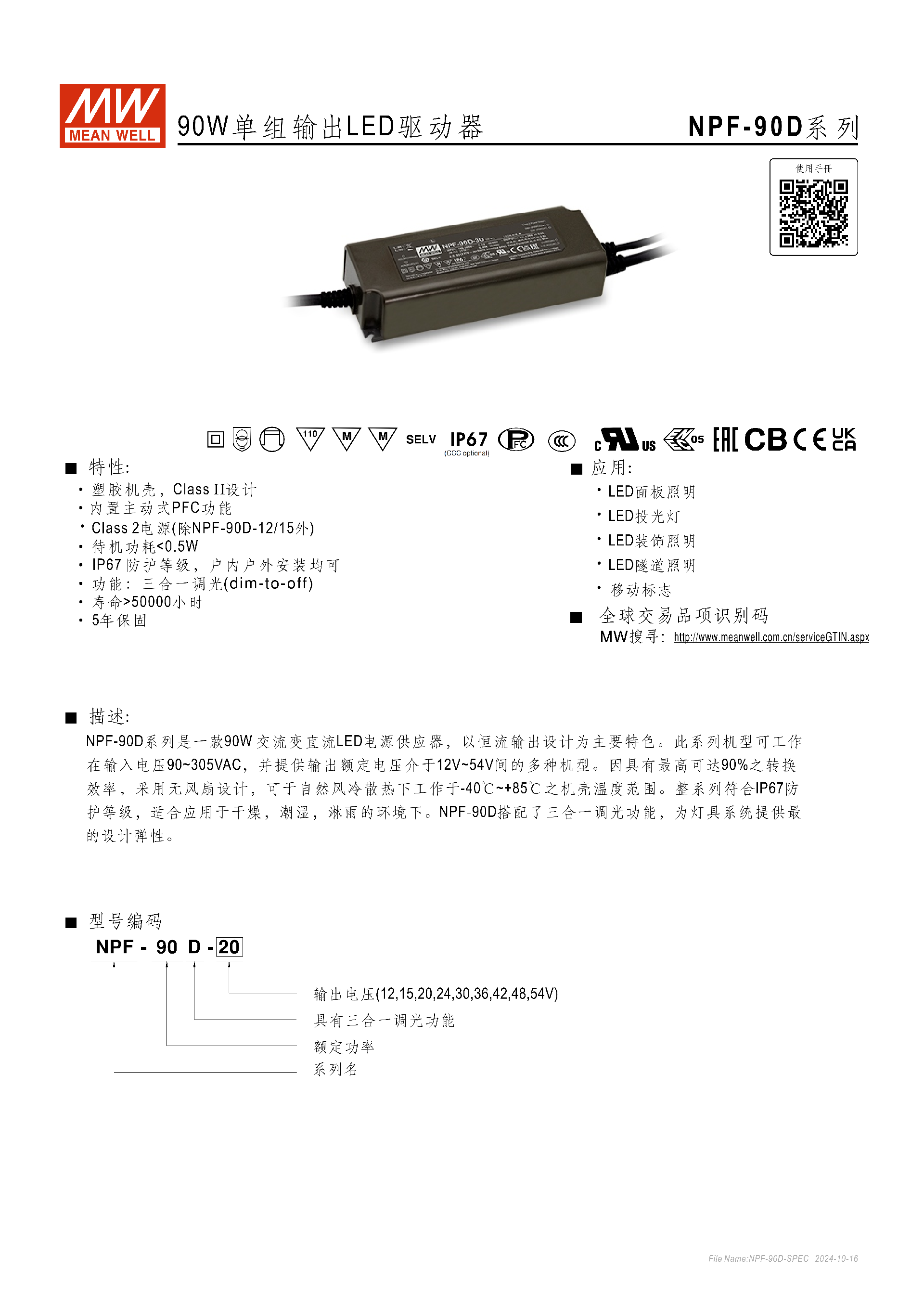

明緯NPF-90D 系列是 90W 單組輸出恒流 LED 驅動器，采用塑膠機殼 Class II 設計，具備IP67防護等級，支持 90~305VAC 寬輸入電壓，輸出額定電壓涵蓋 12V~54V 多機型，核心特性為三合一調光、內置主動式 PFC、待機功耗 < 0.5W，轉換效率最高達 90%，無風扇設計可在 **-40℃~+85℃** 機殼溫度工作，壽命超 50000 小時且提供 5 年保固，適配面板、投光、隧道等多種 LED 照明場景，同時具備過流、短路、過壓、過溫多重保護，符合 UL8750、GB19510 等多項安規與 EMC 標準。
詳細總結
一、產品基礎信息
產品定位：明緯 NPF-90D 系列為90W 單組輸出恒流型 LED 驅動器，交流轉直流設計，是戶外 / 戶內通用的 LED 電源供應器。
核心設計：塑膠機殼，Class II 設計，無風扇自然風冷散熱，IP67 防護等級，可在干燥、潮濕、淋雨環境安裝，戶內戶外通用。
質保與壽命：提供5 年保固，機殼最高溫度點 Tc 低于 75℃時，工作壽命 **>50000 小時 **；MTBF 值最低為 2749.1K hrs（Telcordia SR-332）、231.2K hrs（MIL-HDBK-217F，25℃）。
型號編碼：NPF-90D-XX 中，XX 為輸出額定電壓，涵蓋 12/15/20/24/30/36/42/48/54V，均標注 D 代表三合一調光功能，90 為額定功率。

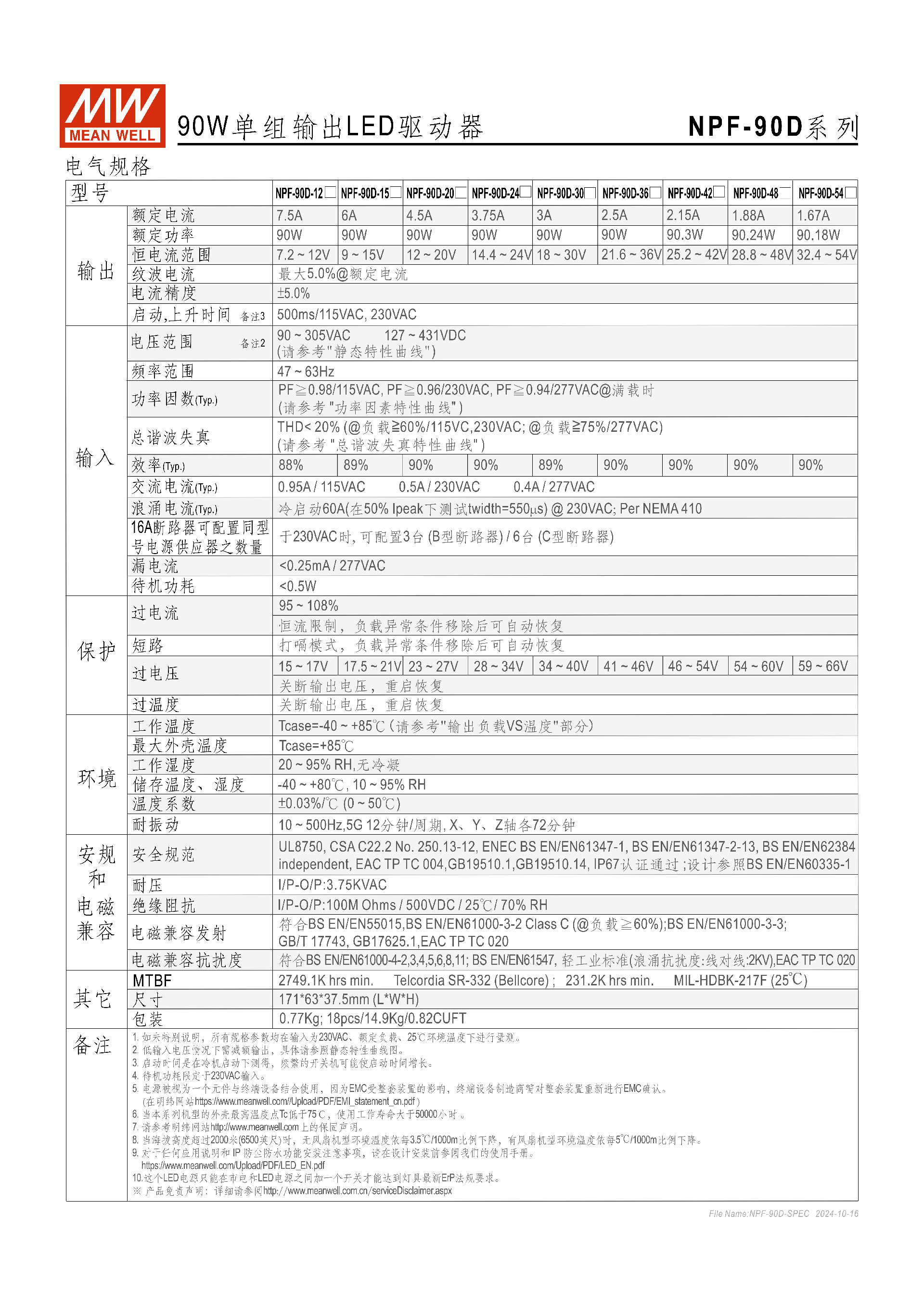

二、核心電氣特性
| 類別 | 關鍵參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入規格 | 電壓范圍 | 90~305VAC、127~431VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz | |
| 功率因數 (PF) | 115VAC≧0.98、230VAC≧0.96、277VAC≧0.94（滿載）；負載≧60% 時 115/230VAC PF≧0.94 | |
| 輸出規格 | 額定功率 | 全機型90W（部分機型微小偏差如 36V 為 90.24W） |
| 額定電流 | 12V=7.5A、15V=6A、20V=4.5A、24V=3.75A、30V=3A、36V=2.5A、42V=2.15A、48V=1.88A、54V=1.67A | |
| 恒電流范圍 | 12V (7.2~12V)、15V (9~15V)…54V (32.4~54V)（對應輸出電壓區間） | |
| 精度與紋波 | 電流精度 **±5.0%**，紋波電流最大 5.0%@額定電流 | |
| 功耗與效率 | 待機功耗 | <0.5W（230VAC 輸入），漏電流 < 0.25mA/277VAC |
| 轉換效率 | 典型值 88%~90%，實際應用最高達90.5% | |
| 啟動參數 | 啟動 / 上升時間 | 500ms/115VAC、230VAC（冷機啟動，頻繁開關機會延長） |
| 浪涌電流 | 冷啟動 60A@230VAC（50% Ipeak，twidth=550μs） |
三、核心功能
三合一調光功能：支持三種調光方式，調光端口輸出電流典型值100μA，最小調光比例約 6%（0%<Iout<6% 精度無定義），0 歐 / 0V/PWM 占空比 0% 時輸出電流可降為 0%，且禁止將 DIM - 與 Vo - 連接：
0~10V DC 直流電壓輸入；
10V PWM 信號輸入（頻率范圍100Hz~3KHz）；
外接電阻輸入（電阻值對應同步調光驅動器數目 N）。
主動式 PFC：內置主動式 PFC 功能，總諧波失真 THD<20%（負載≧60%），符合相關 EMC 諧波標準。
電源等級：除 NPF-90D-12/15 外，其余機型均為Class 2 電源。
四、保護功能
全系列配備四重保護，不同保護觸發后恢復方式不同，過壓保護電壓隨輸出額定電壓變化：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
短路保護：進入打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，重啟恢復，如 12V 型 15~17V、54V 型 59~66V；
過溫度保護：關斷輸出電壓，重啟恢復。
五、環境與物理參數
環境參數
工作溫度：Tcase=-40℃~+85℃（海拔超 2000 米時，每 1000 米環境溫度降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40℃~+80℃、10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘。
物理參數
尺寸：1716337.5mm（LWH），公差 ±1mm；
重量與包裝：單臺 0.77Kg，18pcs/14.9Kg/0.82CUFT；
線材規格：UL2464 18AWG×2C、SJTW 18AWG×2C、SJTW 16AWG×2C，接線有顏色標識（AC/L 棕色、AC/N 藍色、DIM + 紫色等）。
六、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347、GB19510.1/14、IP67 等認證，設計參照 BS EN/EN60335-1；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；
EMC 發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（負載≧60%）；
EMC 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度線對線 2KV。
七、應用與使用說明
應用場景：LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志；
驅動方式：恒流模式 (CC) 驅動 LED，恒流區最高輸出電壓由終端系統配置決定；
使用注意：低輸入電壓需減額輸出；電源僅作為元件與終端設備結合，終端制造商需重新確認整套裝置 EMC；市電與 LED 電源間需加開關以符合 ErP 法規；
工作曲線：提供輸出負載 vs 溫度 / 輸入電壓、功率因素 / THD / 效率 vs 負載、壽命 vs 機殼溫度等特性曲線，為實際應用提供參數參考。
關鍵問題
問題 1（功能應用類）：NPF-90D 系列的三合一調光具體支持哪幾種方式，有哪些核心使用注意事項？
答案：三合一調光支持0~10V DC 直流電壓輸入、10V PWM 信號輸入（頻率 100Hz~3KHz）、外接電阻輸入三種方式；核心注意事項為禁止將 DIM - 與 Vo - 連接，最小調光比例約 6%（此區間外電流精度無定義），0 歐 / 0V/PWM 占空比 0% 時輸出電流可降至 0%，調光端口輸出電流典型值為 100μA。
問題 2（規格適配類）：NPF-90D 系列的工作溫度范圍是多少，實際應用中海拔和溫度有哪些關聯限制？
答案：該系列機殼工作溫度范圍為 **-40℃~+85℃；實際應用中，當海拔高度超過 2000 米（6500 英尺）時，作為無風扇機型，其環境溫度需按每 3.5℃/1000 米 ** 的比例下降，同時機殼最高溫度點 Tc 低于 75℃時，才能保證工作壽命大于 50000 小時。
問題 3（保護與安全類）：NPF-90D 系列配備了哪些保護功能，不同保護功能的觸發后恢復機制有何不同？
答案：系列配備過電流、短路、過電壓、過溫度四重保護功能；恢復機制差異為：過電流保護觸發后為 95~108% 恒流限制，負載異常移除后自動恢復；短路保護觸發后進入打嗝模式，負載異常移除后自動恢復；過電壓和過溫度保護觸發后均會關斷輸出電壓，需重啟才能恢復，且過壓保護的觸發電壓隨輸出額定電壓不同而變化。
