明緯NPF-90 系列是 90W 恒流 + 恒壓型 LED 驅動器，采用塑膠機殼滿足IP67防護等級、Class II 設計，內置主動式 PFC 功能，空載功耗 **<0.15W**，壽命 **>50000 小時且提供 5 年保固；輸入電壓覆蓋90~305VAC**，輸出額定電壓有 12V 至 54V 九種機型，轉換效率最高達91%，無風扇設計可在 **-40℃~+85℃** 機殼溫度下工作，具備過流、短路、過壓、過溫等多重自動恢復保護，適用于面板照明、投光燈等多種 LED 照明場景，同時兼容恒流直接驅動和恒壓帶 DC/DC 驅動器兩種 LED 模塊驅動方式。

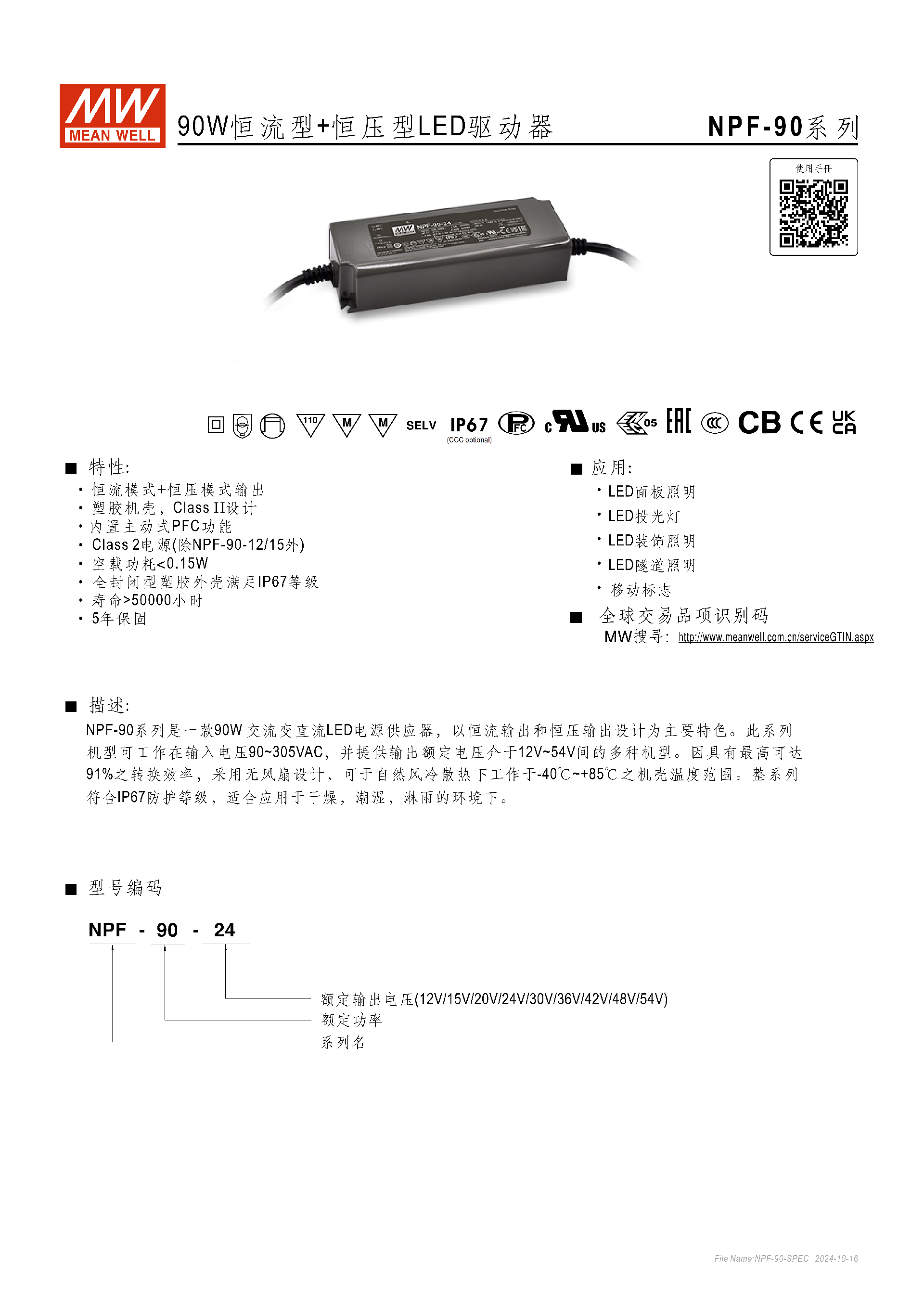

一、產品核心定位與基礎特性
明緯NPF-90 系列為90W 交流變直流的恒流 + 恒壓雙模式 LED 驅動器，是全封閉型塑膠外殼設計的無風扇產品，核心適用于各類 LED 照明場景，具備高防護、高效率、長壽命的特點，關鍵特性如下：
防護等級：IP67，適配干燥、潮濕、淋雨環境；
電氣設計：內置主動式 PFC功能，Class II 設計，NPF-90-12/15 額外滿足 Class 2 標準；
能耗與壽命：空載功耗 **<0.15W**，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc<75℃時），提供5 年保固；
散熱與工作溫度：自然風冷散熱，機殼工作溫度范圍 **-40℃~+85℃**，海拔超 2000 米時需按 3.5℃/1000 米調降環溫。

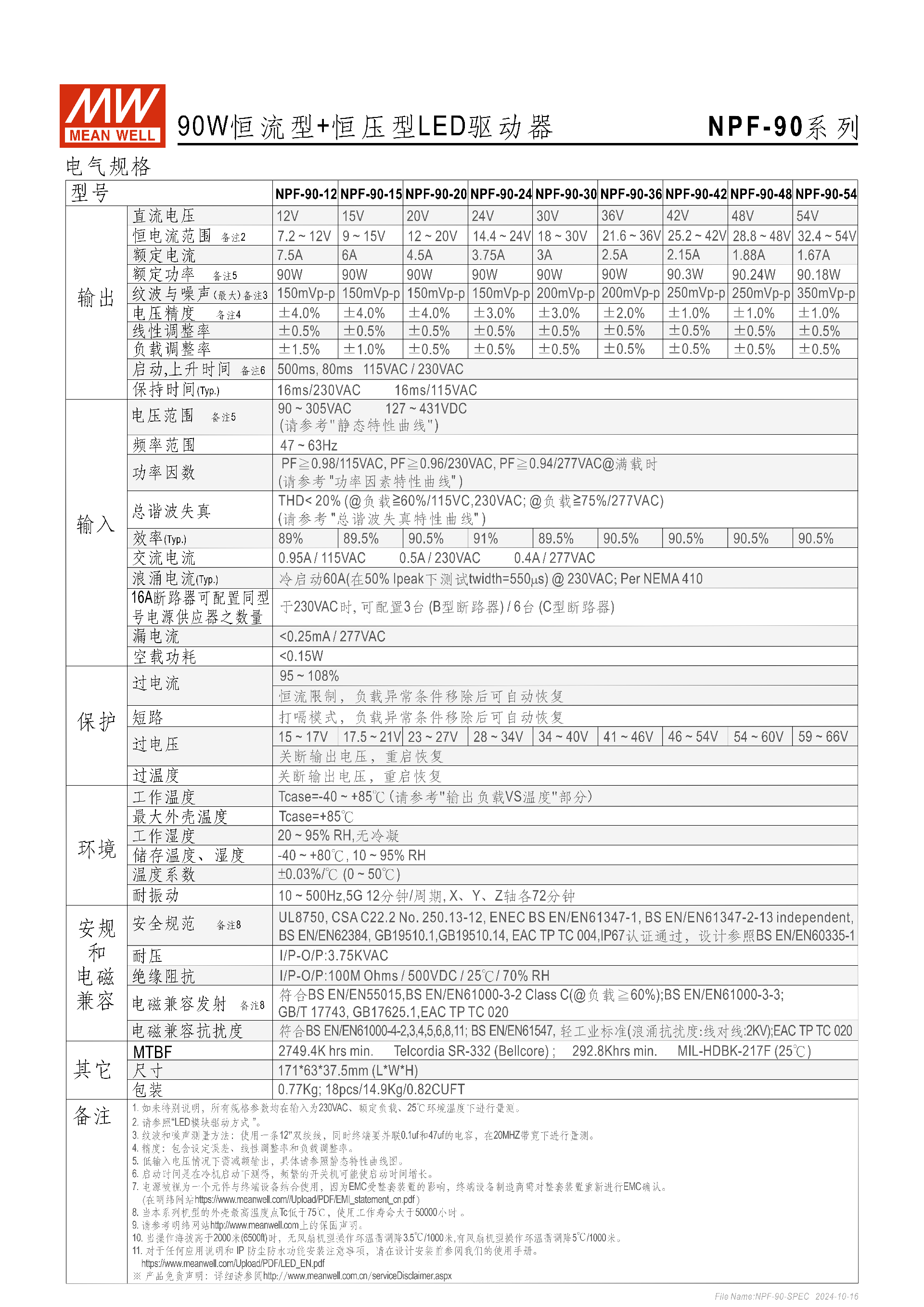

二、輸入輸出核心電氣參數
該系列輸入電壓寬幅覆蓋，輸出提供 9 種額定電壓機型，轉換效率表現優異，具體參數如下表：
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 轉換效率 (Typ.) | 紋波與噪聲 (最大) | 電壓精度 |
|---|---|---|---|---|---|---|
| NPF-90-12 | 12V | 7.5A | 90W | 89% | 150mVp-p | ±4.0% |
| NPF-90-15 | 15V | 6A | 90W | 89.5% | 150mVp-p | ±3.0% |
| NPF-90-20 | 20V | 4.5A | 90W | 90.5% | 150mVp-p | ±3.0% |
| NPF-90-24 | 24V | 3.75A | 90W | 91% | 150mVp-p | ±2.0% |
| NPF-90-30 | 30V | 3A | 90W | 89.5% | 200mVp-p | ±1.0% |
| NPF-90-36 | 36V | 2.5A | 90W | 90.5% | 200mVp-p | ±1.0% |
| NPF-90-42 | 42V | 2.15A | 90.24W | 90.5% | 250mVp-p | ±1.0% |
| NPF-90-48 | 48V | 1.88A | 90.3W | 90.5% | 250mVp-p | ±0.5% |
| NPF-90-54 | 54V | 1.67A | 90.18W | 90.5% | 350mVp-p | ±0.5% |
| 通用輸入?yún)?shù)：輸入電壓 90~305VAC（直流 127~431VDC），頻率 47~63Hz；滿載時功率因數PF≧0.98/115VAC、PF≧0.96/230VAC、PF≧0.94/277VAC；總諧波失真THD<20%（115/230VAC 負載≧60%、277VAC 負載≧75%）。 |
三、電氣性能細節
調整率：線性調整率與負載調整率多數為 ±0.5%，僅低電壓機型有小幅差異；
啟動與保持：冷機啟動時間 500ms，上升時間 80ms（115/230VAC），保持時間 Typ.16ms；
浪涌與漏電流：230VAC 冷啟動浪涌電流 60A，277VAC 漏電流 **<0.25mA**；
斷路器配置：230VAC 時，B 型斷路器可接 3 臺，C 型斷路器可接 6 臺。
四、多重保護功能
產品配備完善的保護機制，除過溫外，多數異常移除后可自動恢復，具體如下：
過電流保護：恒流限制在 95~108%，負載異常移除后自動恢復；
短路保護：打嗝模式運行，負載異常移除后自動恢復；
過電壓保護：達到閾值（12V 機型 17.5~21V 等）時關斷輸出，重啟恢復；
過溫度保護：機殼溫度超閾值時關斷輸出，重啟恢復。
五、LED 模塊驅動方式
該系列支持兩種驅動模式，可根據終端系統配置選擇：
恒流 (CC) 模式：直接驅動 LED 模塊，驅動器最高輸出電壓由終端系統配置決定；
恒壓 (CV) 模式：搭配 DC/DC 驅動器驅動 LED 模塊；當輸出電流 / 電壓超出閾值時，進入打嗝保護模式，需排除故障后恢復。
六、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004 等認證，IP67 認證通過；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC（25℃/70%RH）；
電磁兼容：發射符合 EN55015、GB/T17743、GB17625.1 等；抗擾度符合 EN61000-4 系列、EN61547 等，浪涌抗擾度線對線 2KV。
七、物理與包裝參數
機身尺寸：1716337.5mm(LWH)，公差 ±1mm；
線材規格：AC 端（棕 / 藍）為 SJTW 18AWG×2C，DC 端（紅 +/ 黑 -）為 SJTW 16AWG×2C；
重量與包裝：?jiǎn)闻_(tái)0.77Kg，18 臺 / 箱，整箱 14.9Kg，體積 0.82CUFT；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘測試通過。
八、特性曲線與可靠性
提供多維度特性曲線：輸出負載 vs 溫度 / 輸入電壓 / 機殼溫度、功率因素 / THD / 效率 vs 負載、壽命 vs 機殼溫度；
低輸入電壓時需減額輸出，具體參考靜態特性曲線；
平均無故障時間（MTBF）：Telcordia SR-332 標準下2749.4K hrs min.，MIL-HDBK-217F（25℃）標準下292.8K hrs min.。
九、應用場景
核心適用于各類 LED 照明及相關設備，包括LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志。
關鍵問題
問題 1（產品適配性）：NPF-90 系列的電壓適配范圍和輸出機型有哪些，低輸入電壓時使用有什么注意事項？
答案：該系列輸入電壓覆蓋 90~305VAC（直流 127~431VDC），輸出提供 12V、15V、20V、24V、30V、36V、42V、48V、54V 共 9 種額定電壓機型；低輸入電壓情況下需要減額輸出，具體的減額比例需參考產品的靜態特性曲線圖。
問題 2（使用與保護）：NPF-90 系列具備哪些保護功能，不同保護功能的故障恢復方式有何差異？
答案：該系列具備過電流、短路、過電壓、過溫度四種核心保護功能；其中過電流為 95~108% 恒流限制、短路為打嗝模式，這兩種保護在負載異常條件移除后可自動恢復；過電壓和過溫度保護會直接關斷輸出電壓，故障排除后需重啟設備才能恢復。
問題 3（驅動與應用）：NPF-90 系列支持哪兩種 LED 模塊驅動方式，各自的使用要求是什么，核心應用場景有哪些？
答案：支持恒流 (CC) 和恒壓 (CV) 兩種驅動方式；恒流模式為直接驅動 LED 模塊，驅動器的最高輸出電壓取決于終端系統的配置；恒壓模式需搭配 DC/DC 驅動器才能驅動 LED 模塊。核心應用場景包括 LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明以及移動標志
