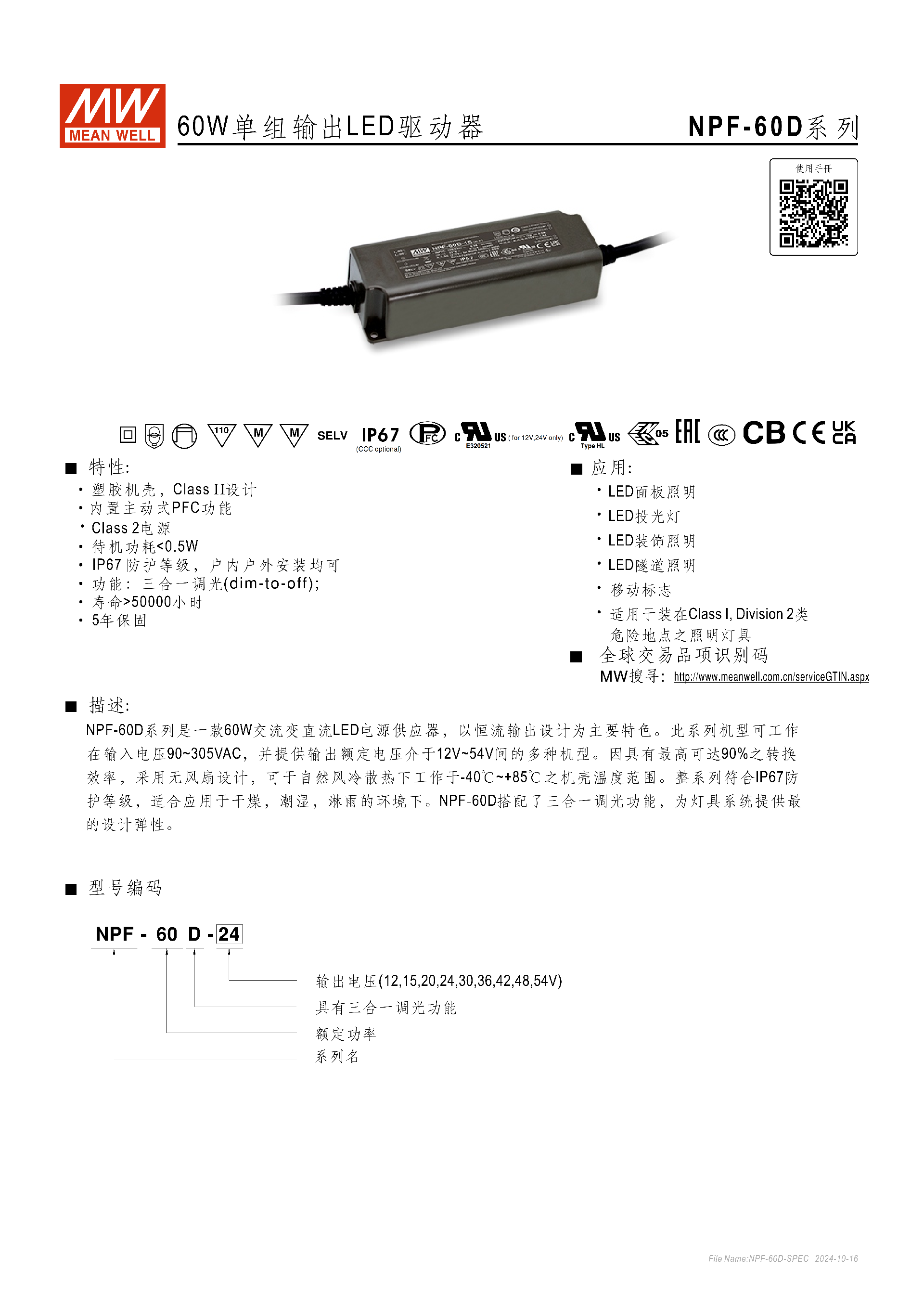

明緯NPF-60D 系列是 60W 單組輸出恒流 LED 驅動器，具備IP67防護等級、三合一調光功能與內置主動式 PFC，輸入電壓覆蓋 90~305VAC，輸出額定電壓 12~54V 多機型可選，轉換效率最高達90%，無風扇設計可在 **-40℃~+85℃機殼溫度下工作，Class II 設計且待機功耗 < 0.5W，壽命超50000 小時 **、提供 5 年保固，適配面板照明、投光燈等多種 LED 照明場景，還可用于 Class I, Division 2 危險地點照明燈具。
一、產品基礎定位
明緯NPF-60D 系列為60W 單組輸出恒流型 LED 驅動器，塑膠機殼 Class II 設計，是適配多場景 LED 照明的交流變直流電源供應器，核心為恒流輸出設計，支持戶內戶外安裝，還可應用于 Class I, Division 2 危險地點的照明燈具，提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc<75℃時）。
二、核心產品特性
防護與環境適配：IP67防護等級，可在干燥、潮濕、淋雨環境工作；無風扇自然風冷設計，機殼工作溫度范圍 **-40℃~+85℃，儲存溫度-40~+80℃**、濕度 10~95% RH。
電源性能：內置主動式 PFC 功能，Class 2 電源標準；待機功耗 **<0.5W**（230VAC 輸入），漏電流 < 0.25mA/277VAC；輸入電壓覆蓋90~305VAC/127~431VDC，頻率 47~63Hz。
調光功能：標配三合一調光（dim-to-off）功能，調光端口輸出電流典型值100μA，最小調光比例約6%（0%<Iout<6% 時電流精度無定義），0 歐 / 0V 輸入或 10V PWM 占空比 0% 時輸出電流可降至 0%；禁止將 DIM - 與 Vo - 連接。
轉換效率：轉換效率最高達90%，滿載時功率因數 PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.92/277VAC，總諧波失真 THD<20%（負載≧60%/115/230VAC；負載≧75%/277VAC）。
三、型號編碼與電氣規格
型號編碼規則：NPF-60（系列名 + 額定功率）-D（三合一調光）-XX（輸出電壓，含 12/15/20/24/30/36/42/48/54V 九種）。

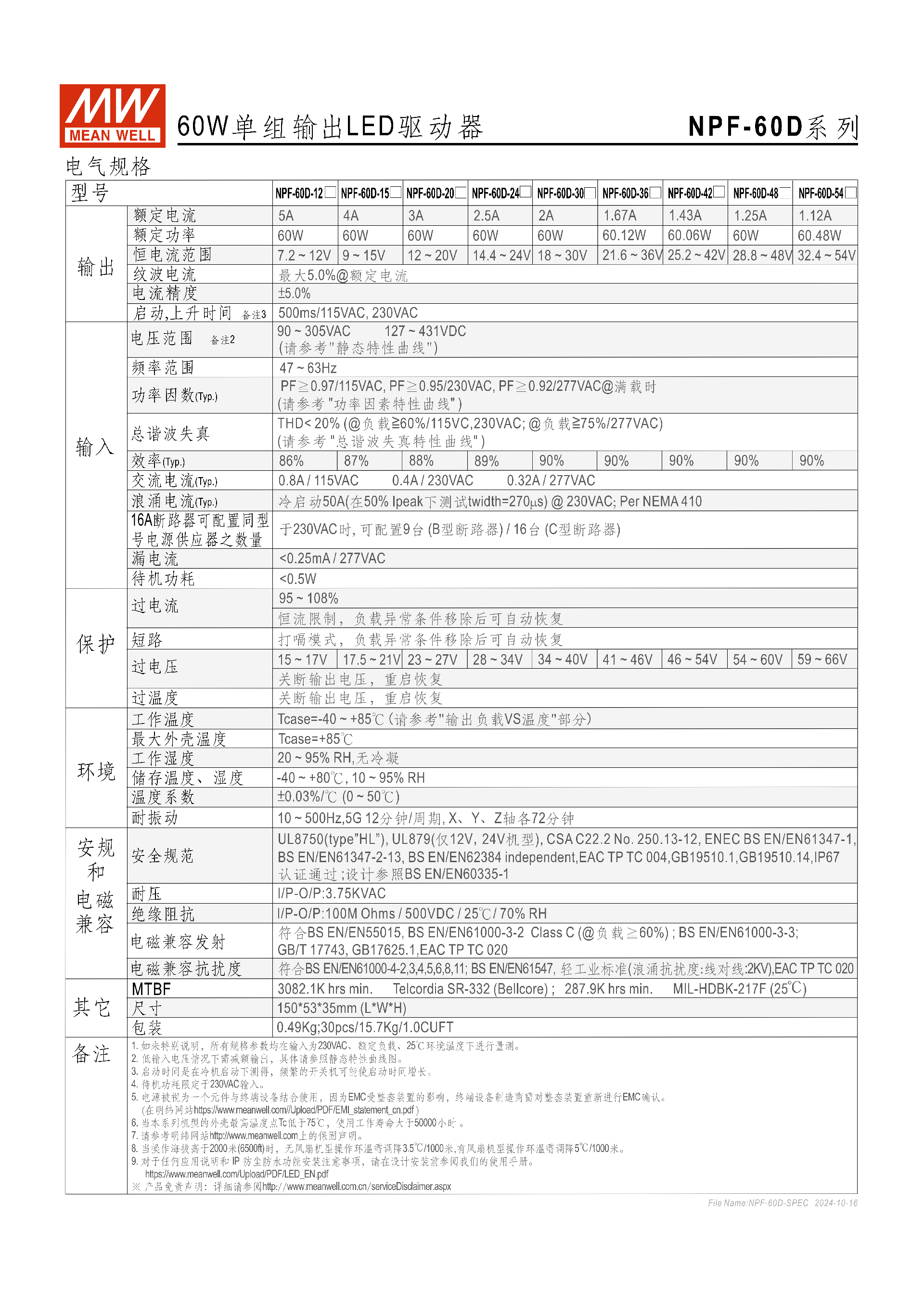

核心輸出參數（230VAC、額定負載、25℃下）：| 型號 | NPF-60D-12 | NPF-60D-15 | NPF-60D-20 | NPF-60D-24 | NPF-60D-30 | NPF-60D-36 | NPF-60D-42 | NPF-60D-48 | NPF-60D-54 ||--------------|------------|------------|------------|------------|------------|------------|------------|------------|------------|| 額定電流 | 5A | 4A | 3A | 2.5A | 2A | 1.67A | 1.43A | 1.25A | 1.12A || 恒電流范圍 | 9~15V | 7.2~12V | 12~20V | 14.4~24V | 18~30V | 21.6~36V | 25.2~42V | 28.8~48V | 32.4~54V || 額定功率 | 60W | 60W | 60W | 60W | 60W | 60.12W | 60W | 60.48W | 60.06W || 過壓保護電壓 | 15~17V | 17.5~21V | 23~27V | 28~34V | 34~40V | 41~46V | 46~54V | 54~60V | 59~66V |
其他電氣參數：紋波電流最大5.0%@額定電流，電流精度 **±5.0%**；冷啟動浪涌電流 50A@230VAC（50% Ipeak，twidth=270μs）；230VAC 時 16A 斷路器可配置 9 臺（B 型）/16 臺（C 型）同型號電源。
四、保護功能
全系列配備完善的自動保護機制，負載異常移除后可恢復（過溫 / 過壓為重啟恢復）：
過電流保護：95~108% 恒流限制，自動恢復；
短路保護：打嗝模式，自動恢復；
過電壓保護：關斷輸出電壓，重啟恢復；
過溫度保護：關斷輸出電壓，重啟恢復。
五、調光操作方式
三合一調光支持三種輸入方式，均需通過 DIM+（紫色）、DIM-（粉色）端口實現：
0~10VDC 直流電壓：直接外接 0~10V 直流電壓至調光端口；
10V PWM 信號：外接頻率100Hz~3KHz的 10V PWM 信號，占空比對應輸出電流比例；
外接電阻：通過 DIM+/- 間外接電阻調節，電阻值隨同步調光驅動器數目 N 變化。
六、安規與電磁兼容
安規認證：通過 UL8750 (type”HL”)、UL879（僅 12V/24V）、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、IP67 等認證，設計參照 BS EN/EN60335-1；
電磁兼容：發射符合 BS EN/EN55015、GB/T 17743、GB17625.1 等；抗擾度符合 BS EN/EN61000-4 系列、EN61547 等，浪涌抗擾度線對線 2KV；
絕緣耐壓：I/P-O/P 耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC（25℃/70%RH）。
七、物理與包裝參數
尺寸重量：機身尺寸1505335mm（LWH），單臺重量0.49Kg；
包裝規格：30pcs/15.7Kg/1.0CUFT；
線材規格：AC 端為 SJTW 18AWG×2C（棕色 L / 藍色 N），輸出端 UL2464 18AWG×2C（紅色 Vo+/ 黑色 Vo-），調光端 UL2464 22AWG×2C（紫色 DIM+/ 粉色 DIM-）。
八、特殊使用說明
低輸入電壓下需減額輸出，具體參考靜態特性曲線；
操作海拔超2000 米（6500ft），無風扇機型需調降工作環溫3.5℃/1000 米；
啟動時間為冷機測得（500ms/115/230VAC），頻繁開關機會使啟動時間增長；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
MTBF 指標：3082.1K hrs min.（Telcordia SR-332）、287.9K hrs min.（MIL-HDBK-217F，25℃）。
九、應用場景
適用于LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志，以及 Class I, Division 2 危險地點的照明燈具。
