明緯NPF-60 系列是 60W 恒流 + 恒壓雙模式 LED 驅動器，采用塑膠機殼 Class Ⅱ 設計，具備IP67防護等級與內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC/127~431VDC，輸出額定電壓有 12V 至 54V 九種規格，轉換效率最高達90%，可在 **-40℃~+85℃機殼溫度下自然風冷工作，空載功耗＜0.15W，壽命超50000 小時 ** 且提供 5 年保固，適配面板、投光、隧道等多種 LED 照明場景，還可用于 Class I, Division 2 類危險地點照明，同時具備過流、短路、過壓、過溫多重自動恢復保護功能。
詳細總結

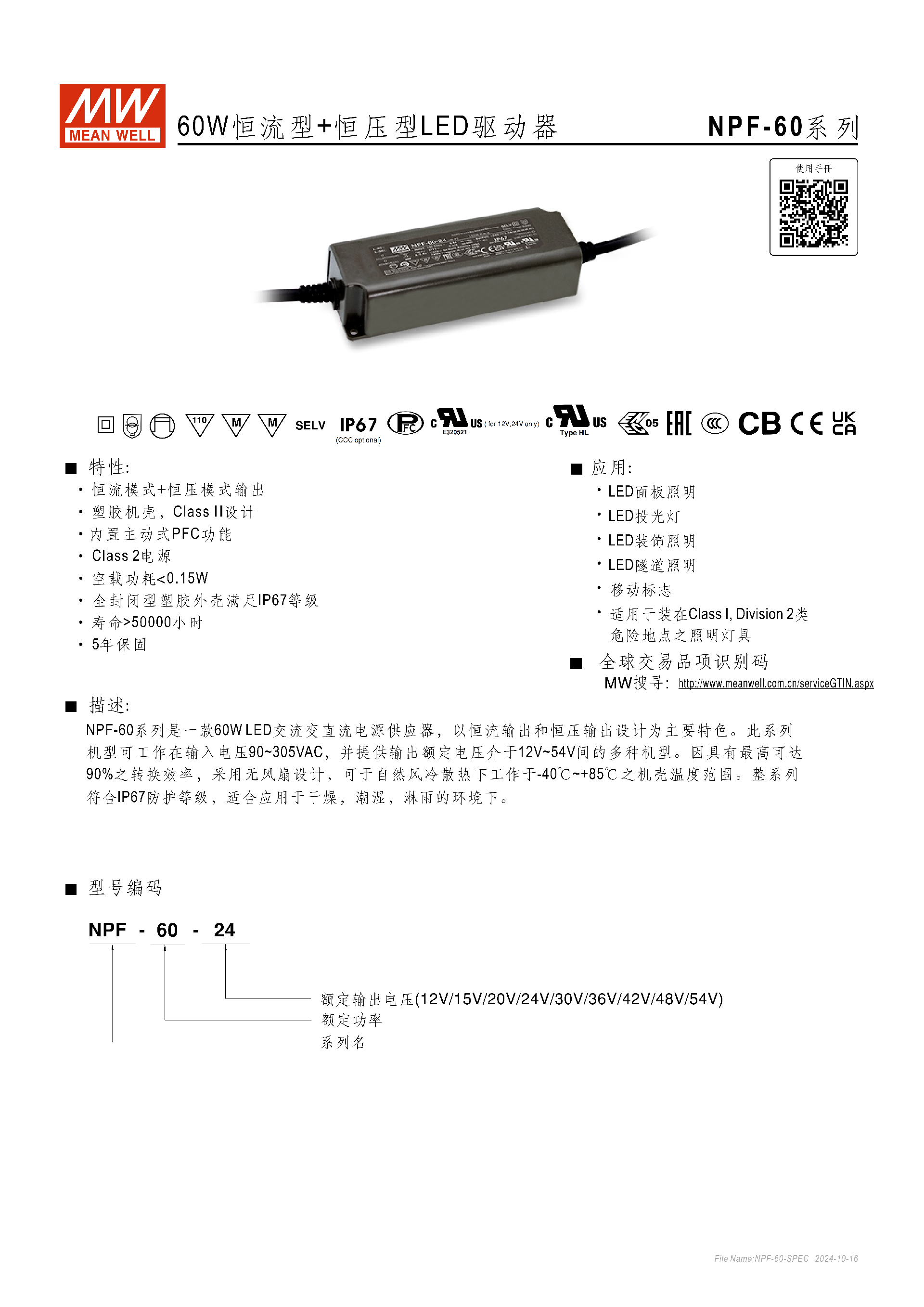

一、產品基礎信息
明緯NPF-60 系列為60W恒流 + 恒壓雙模式 LED 交流變直流驅動器，是全封閉塑膠外殼的 Class Ⅱ 設計產品，主打高防護、寬溫工作、長壽命特性，提供5 年保固，外殼最高溫度 Tc 低于 75℃時使用壽命＞50000 小時，MTBF 值達 3082.1K hrs（Telcordia SR-332）/287.9Khrs（MIL-HDBK-217F@25℃）。
二、核心產品特性
輸出模式：支持恒流 (CC) 直接驅動和恒壓 (CV) 搭配 DC/DC 驅動器驅動雙模式，恒流區輸出最高電壓由終端系統配置決定；
防護與結構：全封閉塑膠外殼滿足IP67防護等級，適配干燥、潮濕、淋雨環境，無風扇設計，自然風冷散熱；
節能與功率：內置主動式 PFC 功能，電源等級 Class 2，空載功耗＜0.15W，滿載下功率因數表現優異；
環境適應性：可在 **-40℃~+85℃機殼溫度下工作，操作海拔高于 2000 米時，環溫每 1000 米調降3.5℃**。

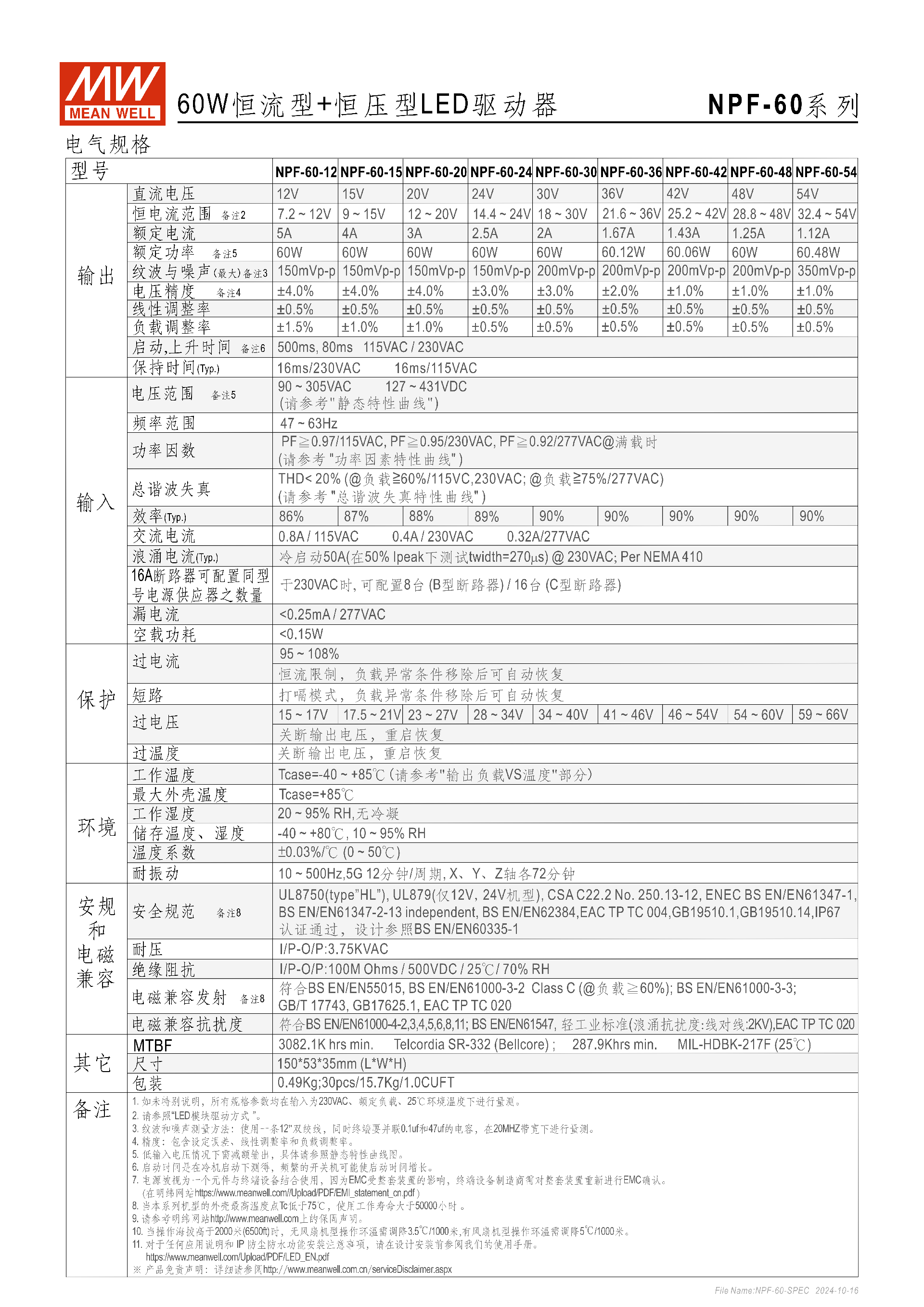

三、關鍵電氣規格
1. 輸入規格
| 項目 | 參數 |
|---|---|
| 電壓范圍 | 90~305VAC、127~431VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 保持時間 | 16ms/230VAC、16ms/115VAC |
| 功率因數 @滿載 | PF≥0.97/115VAC；PF≥0.95/230VAC；PF≥0.92/277VAC |
| 總諧波失真 | THD<20%（負載≥60%/115/230VAC；負載≥75%/277VAC） |
| 漏電流 | ＜0.25mA / 277VAC |
2. 輸出規格（核心機型關鍵參數）
| 型號 | 額定輸出電壓 | 恒電流范圍 | 額定電流 | 額定功率 | 紋波與噪聲 | 電壓精度 |
|---|---|---|---|---|---|---|
| NPF-60-12 | 12V | 7.2~12V | 5A | 60W | 150mVp-p | ±4.0% |
| NPF-60-24 | 24V | - | - | 60W | - | ±3.0% |
| NPF-60-36 | 36V | 21.6~36V | 1.67A | 60.12W | 200mVp-p | ±2.0% |
| NPF-60-48 | 48V | 28.8~48V | 1.25A | 60W | 200mVp-p | ±1.0% |
| NPF-60-54 | 54V | 32.4~54V | 1.12A | 60.48W | 350mVp-p | ±1.0% |
轉換效率：Typ 值 86%~90%，42V/48V/54V 機型達 90%；
線性 / 負載調整率：均≤±1.5%，高電壓機型達 ±0.5%；
溫度系數：±0.03%/℃（0~50℃）。
四、保護功能
全系列配備四重自動保護功能，除過溫為重啟恢復外，其余異常移除后自動恢復：
過電流保護：95~108% 恒流限制；
短路保護：打嗝模式運行；
過電壓保護：分型號設定保護值，范圍 15~66V（如 12V 機型 15~17V、54V 機型 59~66V）；
過溫度保護：機殼溫度達 + 85℃時關斷輸出，溫度降低后重啟恢復。
五、安規與電磁兼容
安全規范：符合 UL8750 (type”HL”)、UL879、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14 等，耐壓 I/P-O/P:3.75KVAC，絕緣阻抗 I/P-O/P:100M Ohms / 500VDC /25℃/70% RH；
電磁兼容：發射端符合 EN55015、GB/T17743、EN61000-3-2/3 等；抗擾度符合 EN61000-4 系列、EN61547，浪涌抗擾度線對線 2KV；
耐振動：10~500Hz、5G 加速度，12 分鐘 / 周期，X/Y/Z 三軸測試通過。
六、物理與包裝參數
機構尺寸：1505335mm(LWH)，公差 ±1mm；
線材配置：AC 端（棕 / 藍）為 SJTW 18AWG×2C，DC 端（紅 +/ 黑 -）為 SVT 18AWG×2C；
重量與包裝：?jiǎn)闻_(tái) 0.49Kg，30 臺 / 15.7Kg/1.0CUFT。
七、應用場景
適配多種 LED 照明及特殊場景，包括LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志，還可用于Class I, Division 2 類危險地點的照明燈具。
八、重要使用說明
所有規格默認在 230VAC 輸入、額定負載、25℃環境下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試；
低輸入電壓、高海拔環境需按曲線減額輸出；
EMC 受整套終端設備影響，制造商需重新確認整機 EMC；
頻繁開關機會增加產品啟動時間。
關鍵問題
問題 1（產品應用與適配）：NPF-60 系列 LED 驅動器的適用場景有哪些，且為何能用于危險地點照明？
答案：適用場景包括 LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志，還可用于 Class I, Division 2 類危險地點的照明燈具；該產品為全封閉塑膠外殼，滿足 IP67 高防護等級，適配潮濕 / 淋雨等惡劣環境，同時通過 UL8750、UL879 等專業安規認證，電氣防護與穩定性符合危險地點的使用要求。
問題 2（電氣特性與使用）：NPF-60 系列的輸入輸出電壓范圍是多少，使用中哪些情況需要減額輸出？
答案：輸入電壓范圍為 90~305VAC、127~431VDC，輸出額定電壓有 12V/15V/20V/24V/30V/36V/42V/48V/54V 九種，各機型對應不同恒電流范圍；需要減額輸出的情況包括低輸入電壓時（需參考靜態特性曲線）、操作海拔高于 2000 米時（無風扇設計，環溫每 1000 米調降 3.5℃）。
問題 3（保護與壽命）：NPF-60 系列具備哪些保護功能，且如何保證其超 50000 小時的使用壽命？
答案：具備四重保護功能，過電流（95~108% 恒流限制，自動恢復）、短路（打嗝模式，自動恢復）、過電壓（分型號保護，自動恢復）、過溫度（+85℃關斷輸出，重啟恢復）；產品無風扇自然風冷設計減少機械故障，轉換效率最高達 90% 降低發熱，且明確當外殼最高溫度 Tc 低于 75℃時，工作壽命可大于 50000 小時，同時產品 MTBF 值達 3082.1K hrs（Telcordia SR-332 標準），電氣與結構設計保障長壽命。
