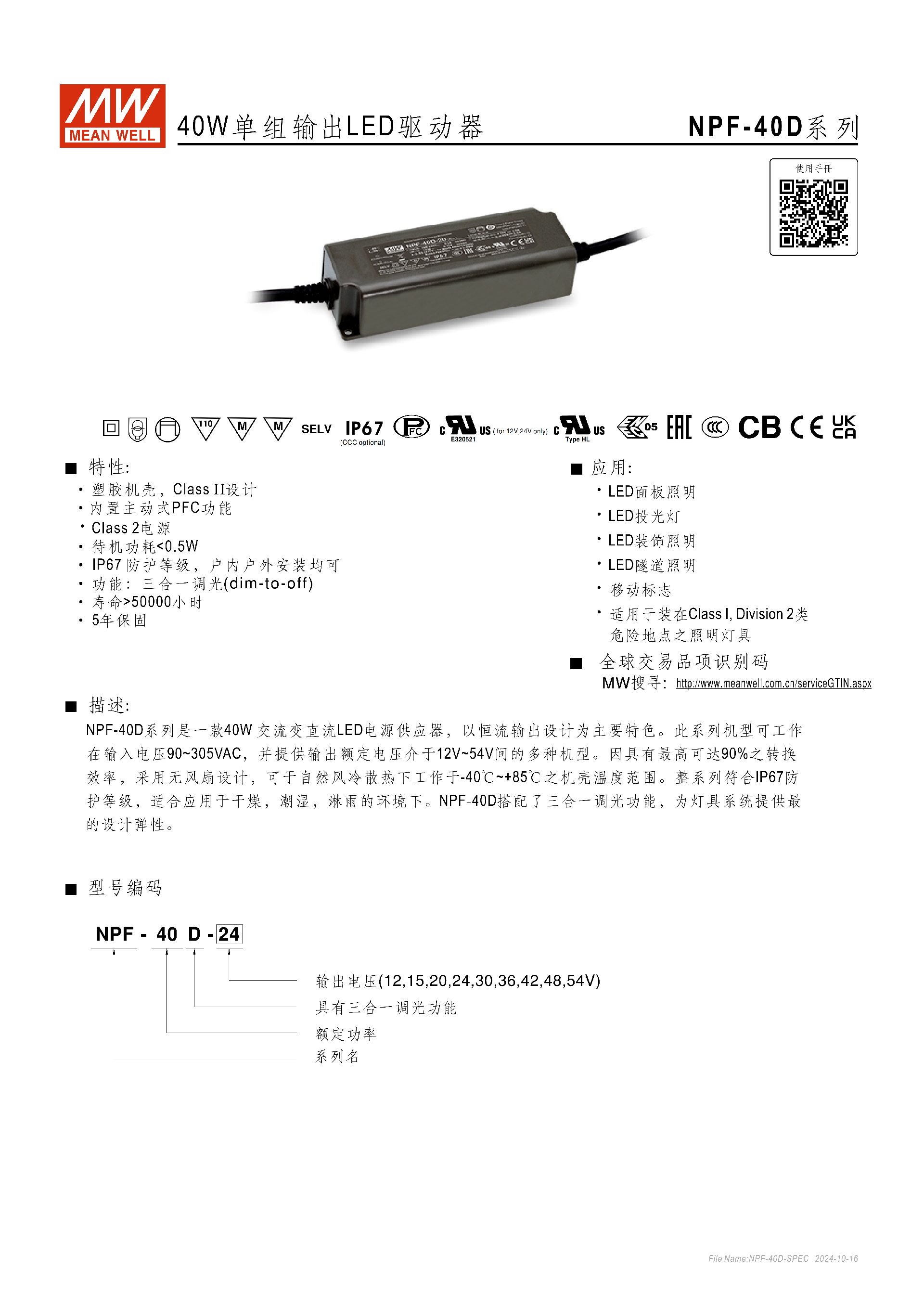

明緯NPF-40D 系列是 40W 單組輸出恒流 LED 驅動器，具備IP67防護等級、三合一調光功能，輸入電壓覆蓋 90~305VAC，輸出額定電壓含 12V 至 54V 九種規格，轉換效率最高達90%，機殼工作溫度為 - 40℃~+85℃，采用 Class II 設計且內置主動式 PFC，待機功耗 < 0.5W，壽命超50000 小時，擁有過流、過壓、短路、過溫多重保護，適用于面板照明、投光燈等多種 LED 照明場景，還可用于 Class I, Division 2 危險地點照明。
一、產品基礎定位
明緯NPF-40D 系列為40W 單組輸出恒流型 LED 驅動器，核心為交流轉直流設計，主打高防護、寬電壓、多功能調光，適用于多場景 LED 照明，支持戶內戶外安裝，且可適配危險地點照明需求，提供5 年保固，使用壽命超50000 小時（外殼最高溫度 Tc<75℃時）。
二、核心產品特性
電氣設計：Class II 設計，內置主動式 PFC 功能，屬于 Class 2 電源，待機功耗 **<0.5W**（230VAC 輸入），漏電流 **<0.25mA/277VAC**；
防護等級：IP67認證，可在干燥、潮濕、淋雨環境下工作；
調光功能：標配三合一調光（dim-to-off），為燈具系統提供設計彈性；
散熱與工作：無風扇自然風冷設計，轉換效率最高達90%，機殼工作溫度范圍 **-40℃~+85℃**。

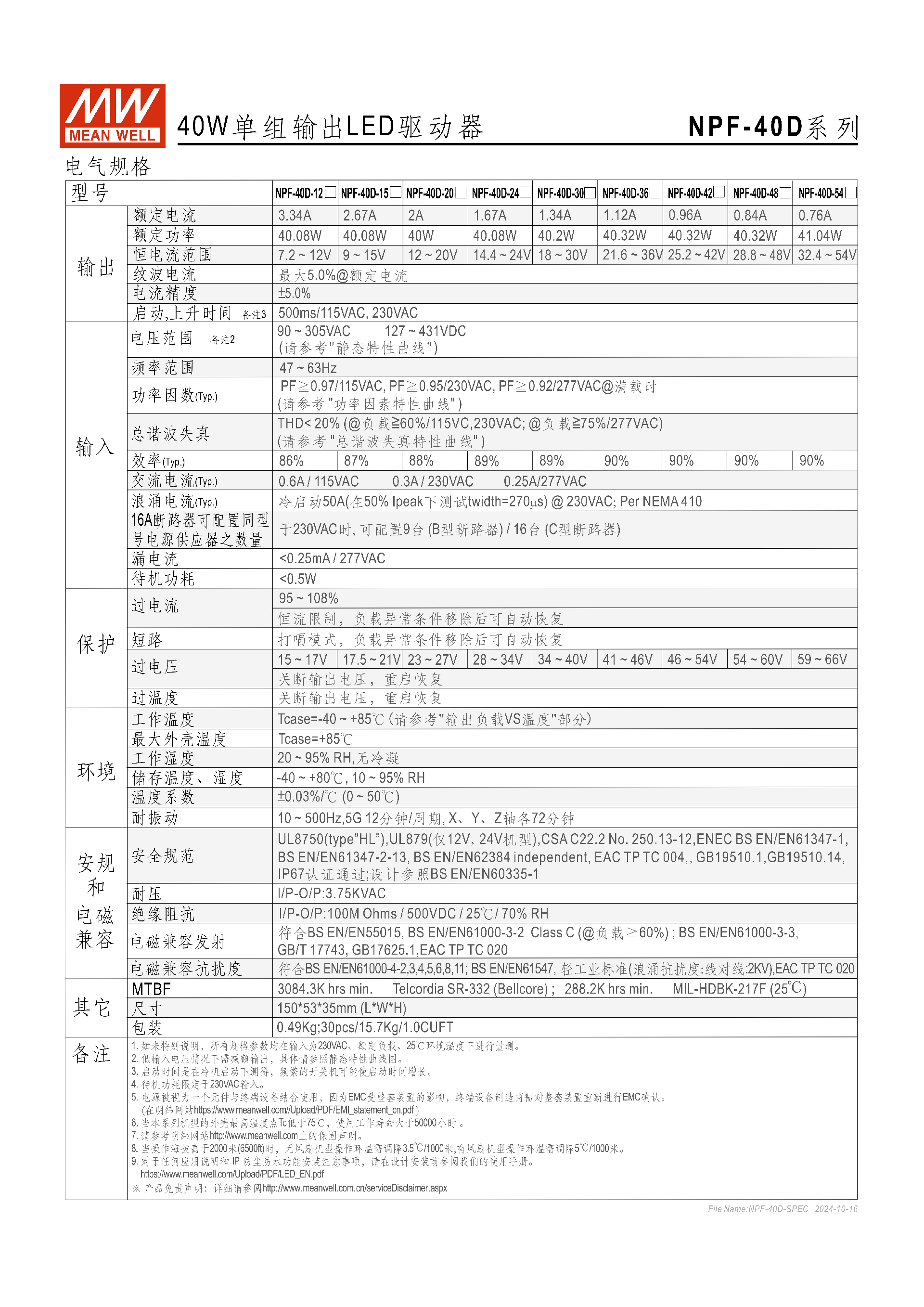

三、關鍵電氣規格
1. 輸出規格（9 種機型）
| 型號 | NPF-40D-12 | NPF-40D-15 | NPF-40D-20 | NPF-40D-24 | NPF-40D-30 | NPF-40D-36 | NPF-40D-42 | NPF-40D-48 | NPF-40D-54 |
|---|---|---|---|---|---|---|---|---|---|
| 額定電流 | 3.34A | 2.67A | 2A | 1.67A | 1.34A | 1.12A | 0.96A | 0.84A | 0.76A |
| 額定功率 | 40.08W | 40.08W | 40W | 40.08W | 40.2W | 40.32W | 40.32W | 40.32W | 41.04W |
| 恒電流范圍 | 9~15V | 7.2~12V | 12~20V | 14.4~24V | 18~30V | 21.6~36V | 25.2~42V | 28.8~48V | 32.4~54V |
| 過壓保護范圍 | 15~17V | 17.5~21V | 23~27V | 28~34V | 34~40V | 41~46V | 46~54V | 54~60V | 59~66V |
2. 輸出通用參數
紋波電流：最大 5.0%@額定電流；
電流精度：±5.0%；
啟動 / 上升時間：500ms/115VAC、230VAC（冷機啟動，頻繁開關機會延長）。
3. 輸入規格
電壓范圍：90~305VAC / 127~431VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
功率因數（Typ.）：PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC@滿載；
總諧波失真：THD<20%（@負載≥60%/115/230VAC；@負載≥75%/277VAC）；
交流電流（Typ.）：0.6A/115VAC、0.3A/230VAC、0.25A/277VAC；
浪涌電流（Typ.）：冷啟動 50A（50% Ipeak，twidth=270μs）@230VAC（Per NEMA 410）。
四、保護功能
該系列配備四重保護，防護機制各有不同，部分可自動恢復，具體如下：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
過電壓保護：直接關斷輸出電壓，需重啟恢復；
短路保護：進入打嗝模式，負載異常移除后自動恢復；
過溫度保護：直接關斷輸出電壓，需重啟恢復。
五、調光操作
標配三合一調光功能，調光端口輸出電流為100μA（典型值），禁止將 DIM - 與 Vo - 連接，核心參數如下：
調光方式：支持0~10VDC 外接電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種；
調光比例：最小約6%（0%<Iout<6% 時電流精度無定義）；
關斷條件：0 歐 / 0V 輸入、10V PWM 占空比 0% 時，輸出電流可降至 0%。
六、環境與物理參數
環境參數
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔要求：>2000 米時，環溫每 1000 米降 3.5℃。
物理參數
尺寸：1505335mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)0.49Kg，30pcs/15.7Kg/1.0CUFT；
線材規格：AC 端 SJTW 18AWG×2C；DC 端（Vo+/Vo-）UL2464 18AWG×2C；調光端（DIM+/DIM-）UL2464 22AWG×2C。
七、安規與電磁兼容
安全規范：符合 UL8750 (type”HL”)、UL879（僅 12V/24V）、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347-1/2-13 等，IP67 認證通過；
電磁兼容
發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（@負載≥60%）；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547 等，浪涌抗擾度線對線 2KV；
絕緣參數：耐壓 I/P-O/P3.75KVAC；絕緣阻抗 I/P-O/P100M Ohms / 500VDC /25℃/70% RH。
八、可靠性與其他
MTBF（平均無故障時間）：最低3084.3K hrs（Telcordia SR-332）；最低288.2K hrs（MIL-HDBK-217F，25℃）；
斷路器配置：230VAC 時，16A B 型可配 9 臺、C 型可配 16 臺同型號電源；
驅動方式：純 ** 恒流模式（CC）** 驅動 LED，恒流區最高輸出電壓由終端系統配置決定。
九、應用場景
常規 LED 照明：面板照明、投光燈、裝飾照明、隧道照明；
特殊應用：移動標志、Class I, Division 2 危險地點的照明燈具。
關鍵問題
問題 1（產品適配性）：NPF-40D 系列的輸出電壓有哪些規格，不同規格對應的額定電流是多少？
答案：該系列有 9 種輸出額定電壓規格，覆蓋 12V 至 54V，對應額定電流依次為：12V (3.34A)、15V (2.67A)、20V (2A)、24V (1.67A)、30V (1.34A)、36V (1.12A)、42V (0.96A)、48V (0.84A)、54V (0.76A)。
問題 2（功能操作）：NPF-40D 系列的三合一調光具體支持哪三種方式，調光的核心注意事項是什么？
答案：三合一調光支持0~10VDC 外接電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式；核心注意事項為禁止將 DIM - 與 Vo - 連接，最小調光比例約 6%（0%<Iout<6% 時電流精度無定義），0 歐 / 0V 輸入、10V PWM 占空比 0% 時可將輸出電流降至 0% 實現關斷。
問題 3（使用環境與限制）：NPF-40D 系列的工作溫度范圍是多少，使用時存在哪些環境與電壓相關的減額要求？
答案：機殼工作溫度范圍為 **-40℃~+85℃；減額要求有兩點：1. 輸入電壓處于 90~305VAC 低區間時，電源需要減額輸出 **（具體參考靜態特性曲線）；2. 當使用海拔高于 2000 米時，無風扇的該系列機型操作環境溫度需每 1000 米調降 3.5℃。
