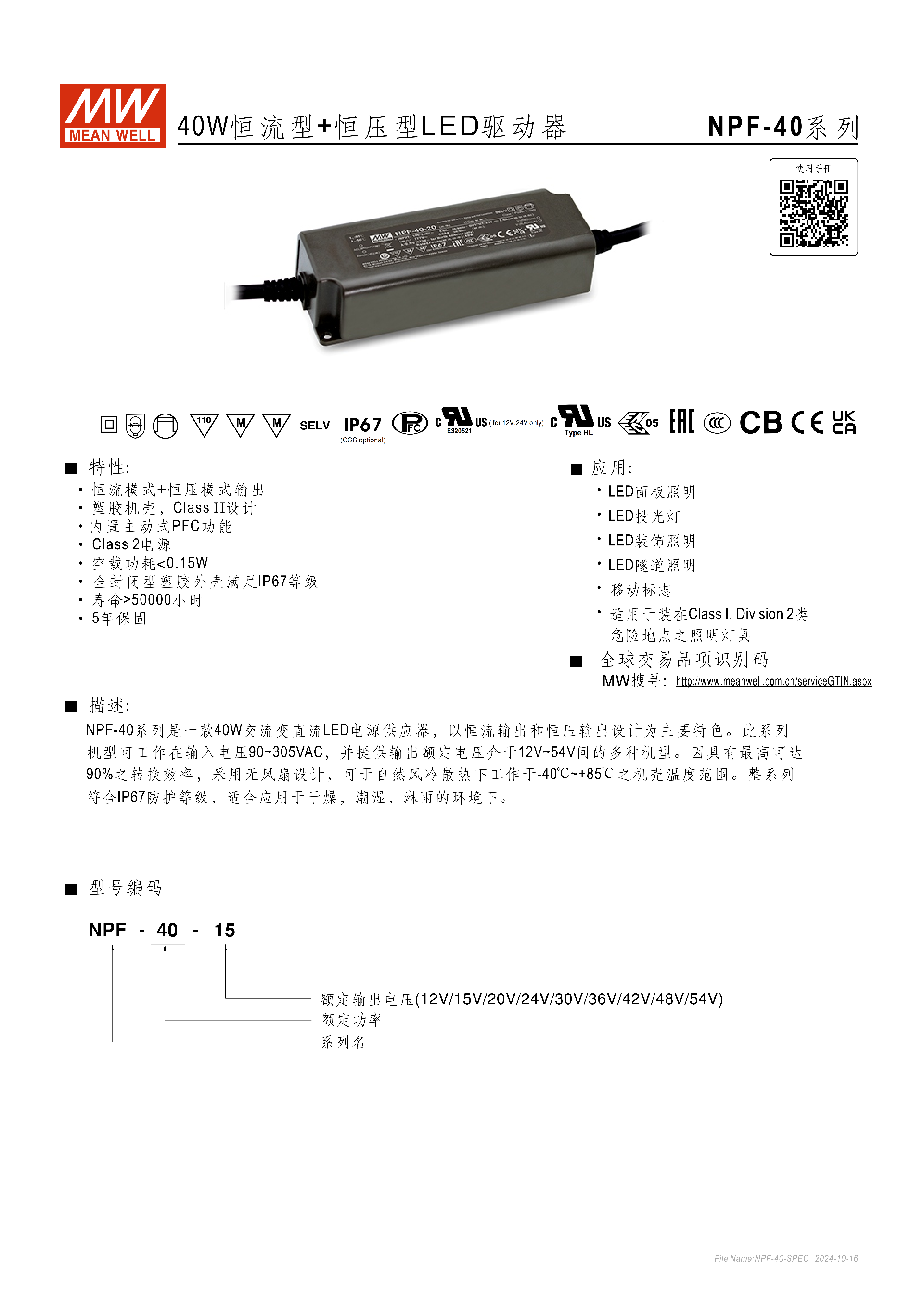

明緯NPF-40 系列是 40W 恒流 + 恒壓型 LED 驅動器，采用塑膠機殼滿足IP67防護等級，Class II 設計且內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC，輸出額定電壓有 12V 至 54V 多種機型，轉換效率最高達90%，機殼工作溫度范圍 **-40~+85℃，空載功耗<0.15W**，壽命超50000 小時并提供 5 年保固，具備過流、短路、過壓、過溫等多重保護且故障后可自動恢復，適用于面板照明、投光燈等多種 LED 照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品核心定位與基礎屬性
明緯NPF-40 系列為40W 恒流 + 恒壓雙模式LED 交流變直流驅動器，是全封閉塑膠外殼的 Class II 設計產品，主打高防護、寬電壓輸入、長壽命，專為各類 LED 照明場景打造，提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc<75℃時）。
二、核心產品特性
輸出模式：支持恒流（CC）直接驅動和恒壓（CV）帶 DC/DC 驅動器驅動雙模式，恒流區最高輸出電壓由終端系統配置決定；
節能與功率優化：內置主動式 PFC 功能，空載功耗 **<0.15W**，電源等級為 Class 2，轉換效率最高達90%；
防護與散熱：全封閉塑膠外殼滿足IP67防護等級，適配干燥、潮濕、淋雨環境，無風扇設計，依靠自然風冷散熱；
耐用性：MTBF 值達3084.3K hrs min.（Telcordia SR-332） /288.2Khrs min.（MIL-HDBK-217F，25℃），耐振動性為 10~500Hz、5G，72 分鐘 / 周期（X/Y/Z 軸）。

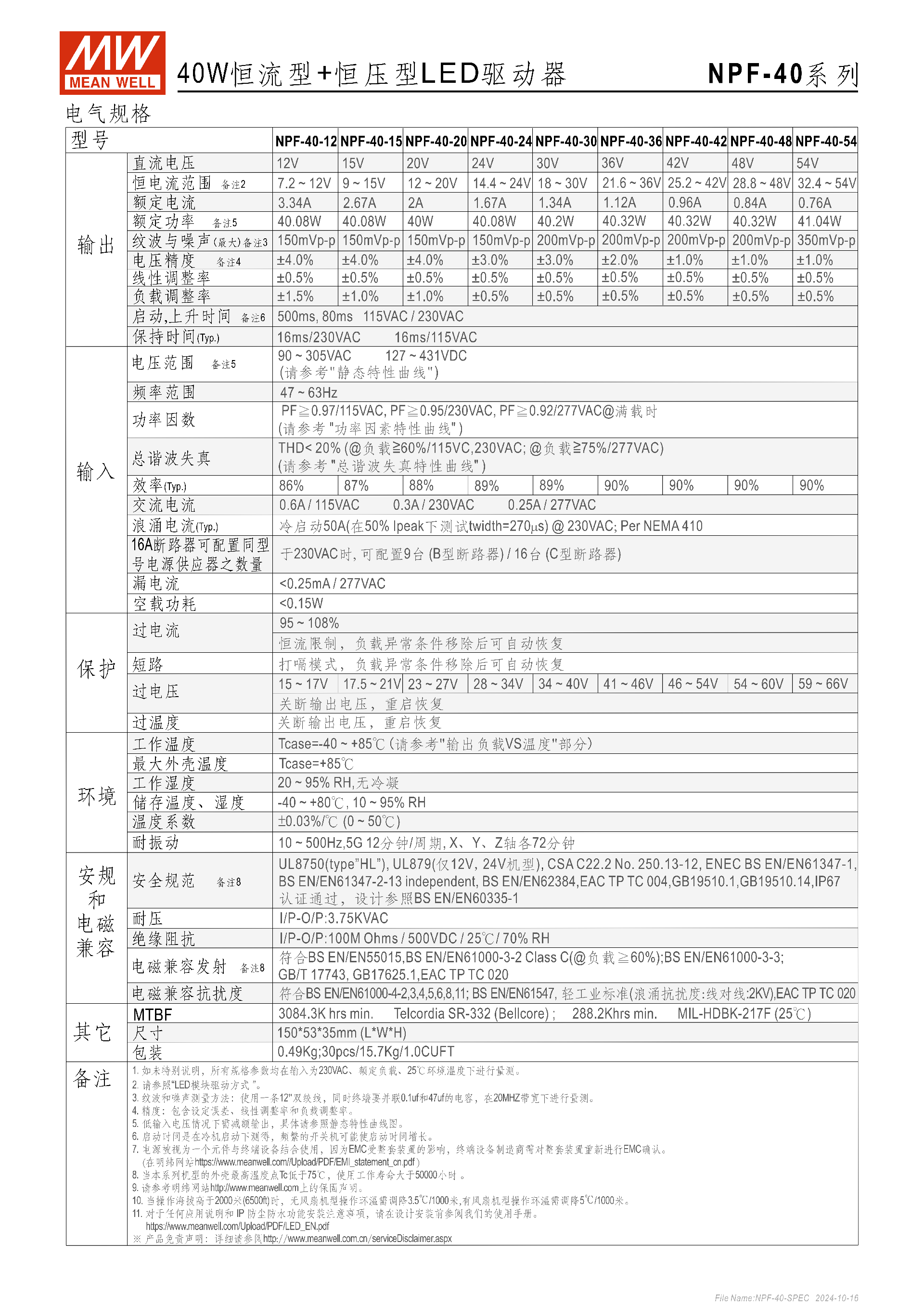

三、關鍵電氣規格
（一）輸入?yún)?shù)
| 項目 | 規格參數 |
|---|---|
| 電壓范圍 | 90~305VAC、127~431VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 保持時間（Typ.） | 16ms/230VAC、16ms/115VAC |
| 功率因數（滿載） | PF≥0.97/115VAC；PF≥0.95/230VAC；PF≥0.92/277VAC |
| 總諧波失真 | THD<20%（負載≥60%/115VAC/230VAC；負載≥75%/277VAC） |
| 漏電流 | <0.25mA / 277VAC |
（二）輸出參數（主流機型核心數據）
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| NPF-40-12 | 12V | 3.34A | 40.08W | 7.2~12V | ±4.0% | 150mVp-p |
| NPF-40-15 | 15V | 2.67A | 40.08W | 9~15V | ±4.0% | 150mVp-p |
| NPF-40-24 | 24V | 2A | 40W | 12~20V | ±4.0% | 150mVp-p |
| NPF-40-36 | 36V | 1.34A | 40.2W | 18~30V | ±3.0% | 150mVp-p |
| NPF-40-48 | 48V | 1.12A | 40.32W | 21.6~36V | ±1.0% | 200mVp-p |
| NPF-40-54 | 54V | 0.96A | 40.32W | 25.2~42V | ±1.0% | 200mVp-p |
| 注：全系列線性調整率均為 **±0.5%**，負載調整率最高為 ±1.5%（12V 機型），最低為 ±0.5%（36V 及以上機型）。 |
（三）保護功能
全系列配備完善的自動恢復式保護，具體如下：
過電流：95~108% 恒流限制，故障移除后自動恢復；
短路：打嗝模式保護，故障移除后自動恢復；
過電壓：關斷輸出電壓，故障移除后重啟恢復（不同機型過壓保護值不同，如 12V 機型為 15~17V）；
過溫度：關斷輸出電壓，故障移除后重啟恢復。
四、環境工作參數
工作溫度：Tcase=-40~+85℃（輸出負載隨溫度升高需減額，230VAC 輸入下高溫區負載大幅降低）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
海拔要求：操作海拔 **>2000 米時，無風扇機型操作環溫需調降 3.5℃/1000 米 **。
五、安規與電磁兼容
安全規范：符合 UL8750 (type”HL”)、UL879、BS EN/EN60335-1、GB19510.1/14、CSA C22.2 No.250.13-12 等；
電磁兼容發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（負載≥60%）；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN61547 等，浪涌抗擾度線對線 2KV；
電氣絕緣：耐壓 I/P-O/P:3.75KVAC，絕緣阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/70% RH。

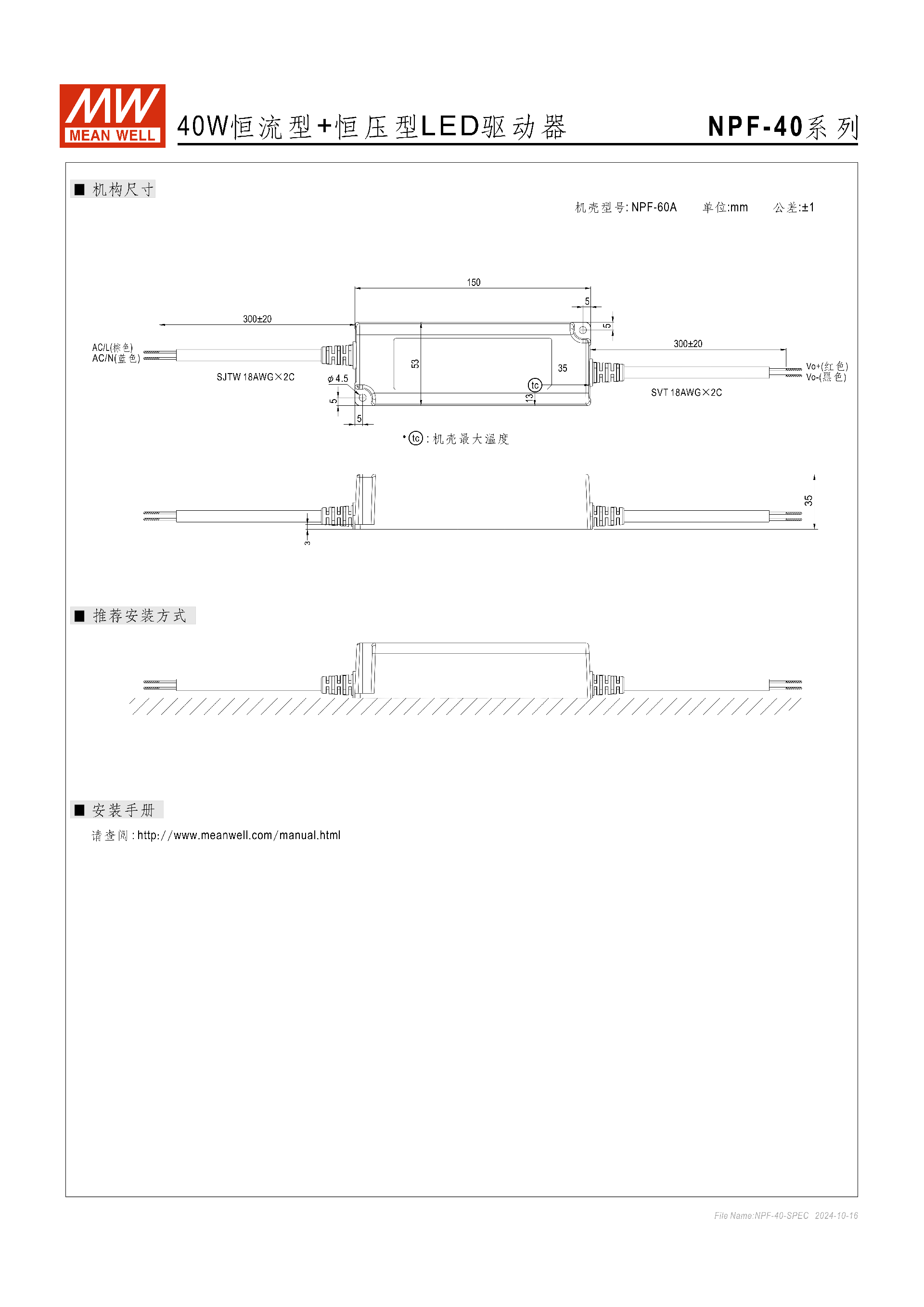

六、物理與包裝參數
尺寸：1505335mm（LWH），公差 ±1mm；
單重：0.49Kg；
包裝：30pcs/15.7Kg/1.0CUFT；
接線：AC/L（棕色）、AC/N（藍色），Vo+（紅色）、Vo-（黑色），線材為 SJTW 18AWG×2C、SVT 18AWG×2C。
七、應用場景
常規 LED 照明：面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明；
特種場景：移動標志、Class I, Division 2 類危險地點的照明燈具。
八、重要使用說明
所有規格參數默認在230VAC 輸入、額定負載、25℃環境溫度下測量；
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下進行；
頻繁開關機將增加產品啟動時間（冷機啟動為 500ms/115VAC、80ms/230VAC）；
EMC 受整套終端裝置影響，制造商需對整套裝置重新做 EMC 確認；
產品為元件級，需與終端設備結合使用，安裝前需查閱官方安裝手冊。
關鍵問題

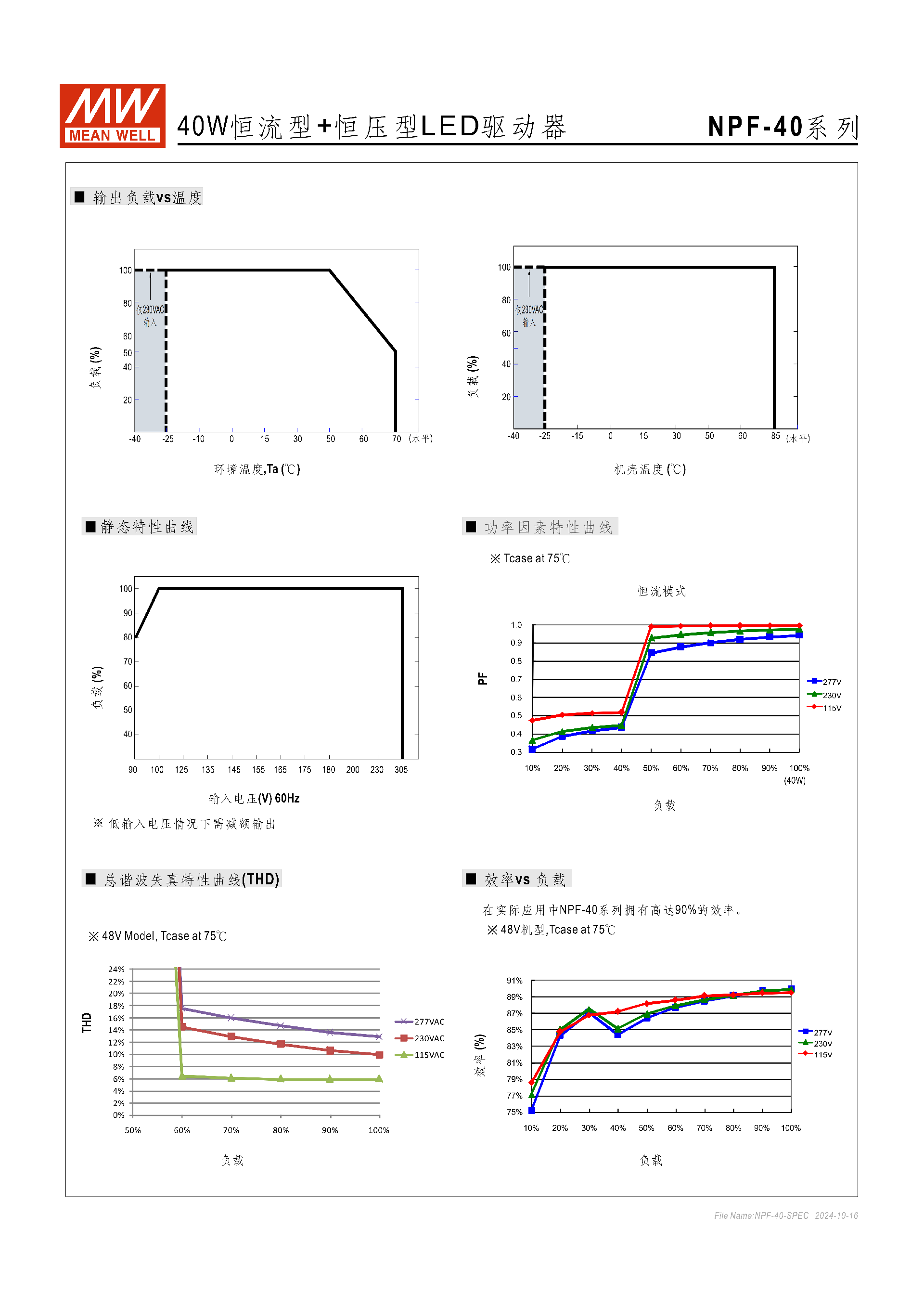

問題 1（產品適配性）：NPF-40 系列 LED 驅動器的輸入電壓范圍是多少，低輸入電壓下使用有什么注意事項？
答案：輸入電壓范圍為90~305VAC、127~431VDC；低輸入電壓情況下需要減額輸出，具體的減額比例需參照產品的靜態特性曲線圖，該曲線展示了不同輸入電壓對應的可輸出負載比例。

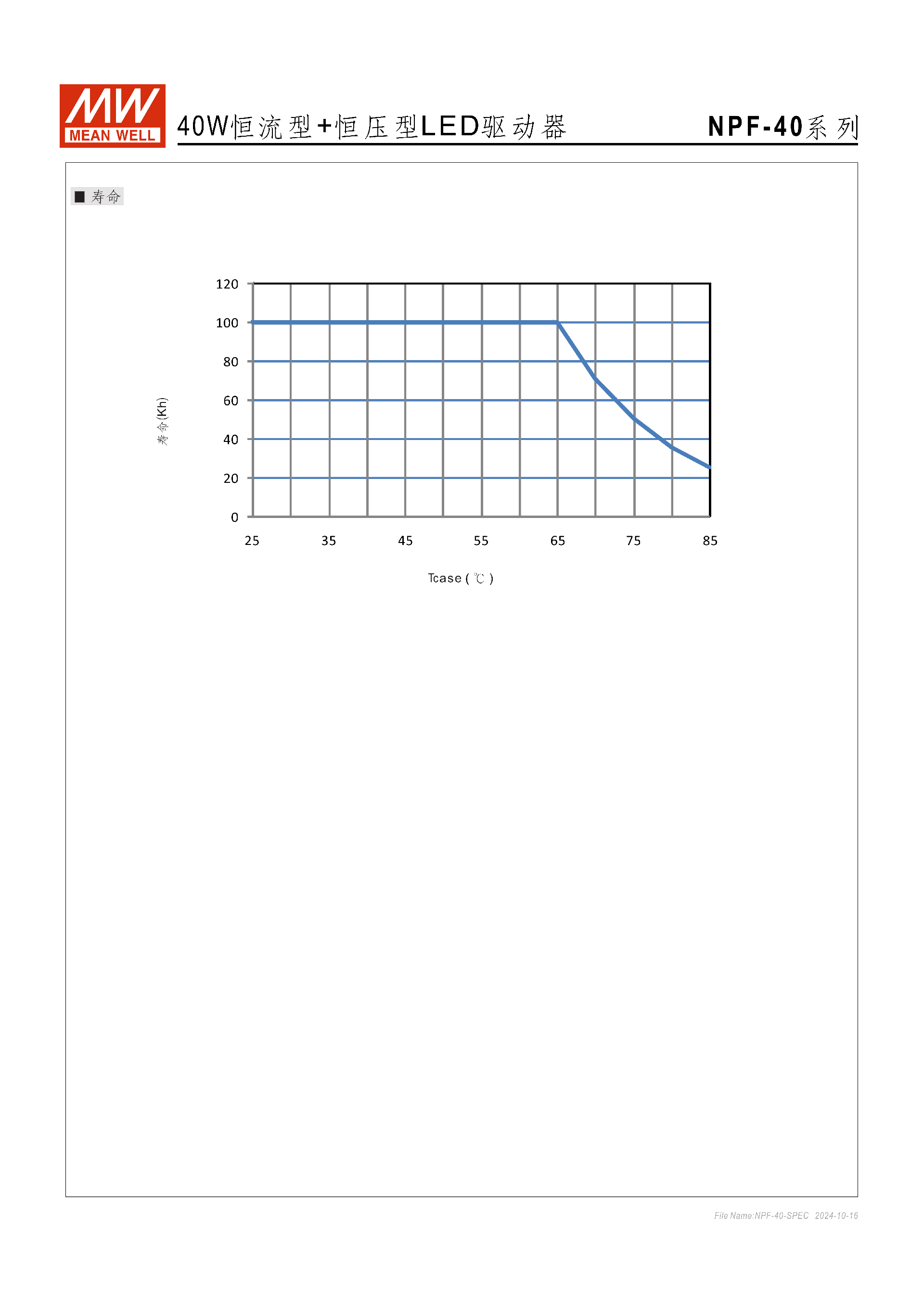

問題 2（使用限制）：NPF-40 系列在海拔高于 2000 米的環境下使用，有什么溫度調整要求，外殼溫度對產品壽命有何影響？
答案：操作海拔高于 2000 米（6500ft）時，無風扇的該系列機型操作環境溫度需調降 3.5℃/1000 米；產品外殼溫度（Tc）直接影響壽命，Tc<75℃時工作壽命大于 50000 小時，且外殼溫度越高，壽命呈明顯下降趨勢，Tc 達到 85℃時壽命大幅降低。

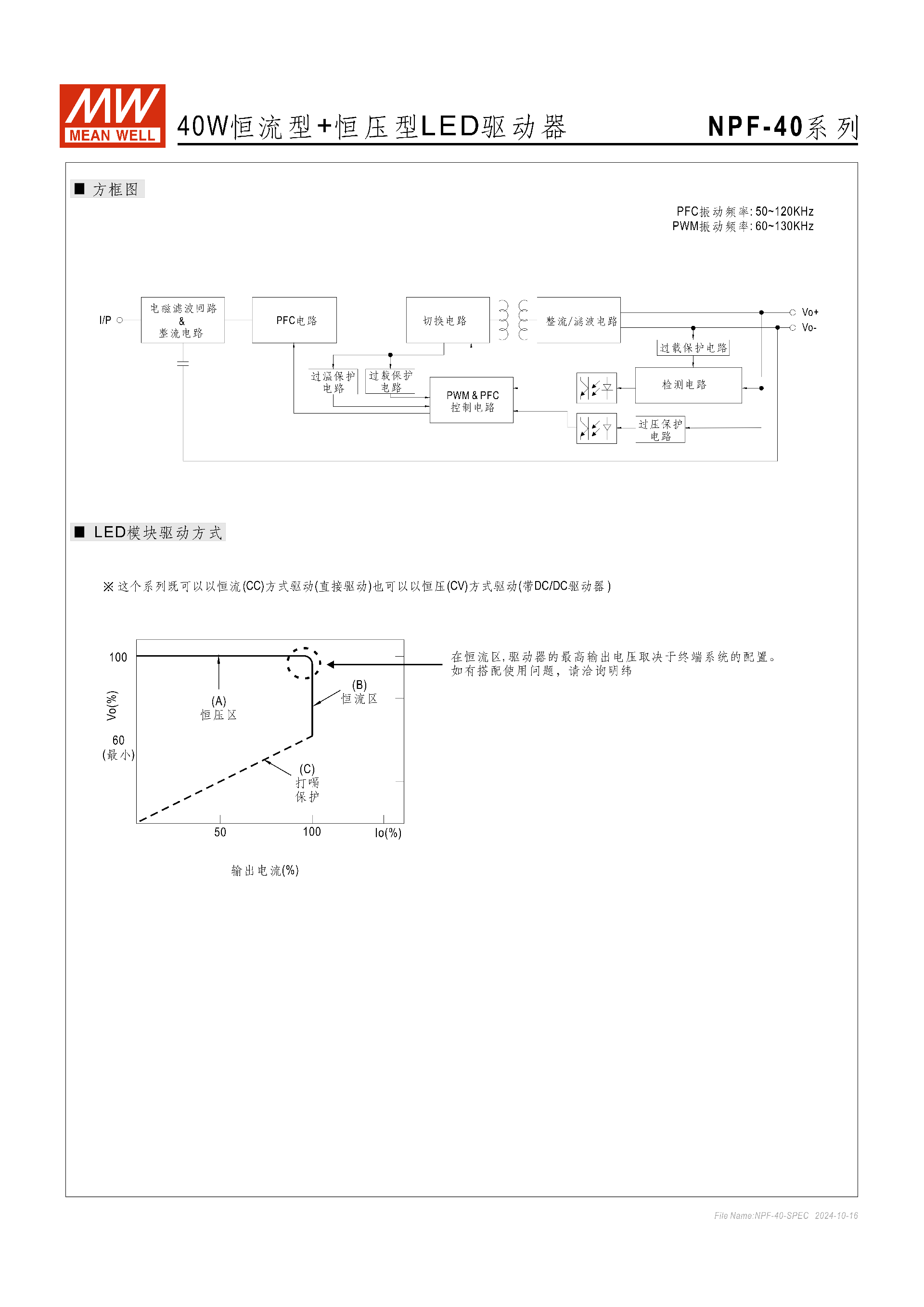

問題 3（功能與保護）：NPF-40 系列的雙輸出模式具體是什么，各保護功能的觸發機制和恢復方式有何不同？
答案：雙輸出模式為恒流（CC）直接驅動和恒壓（CV）帶 DC/DC 驅動器驅動，恒流區的最高輸出電壓由終端系統配置決定；保護功能及對應機制 / 恢復方式：①過流：95~108% 恒流限制，負載異常移除后自動恢復；②短路：打嗝模式保護，負載異常移除后自動恢復；③過壓：關斷輸出電壓，負載異常移除后重啟恢復；④過溫：關斷輸出電壓，溫度恢復正常后重啟恢復。
