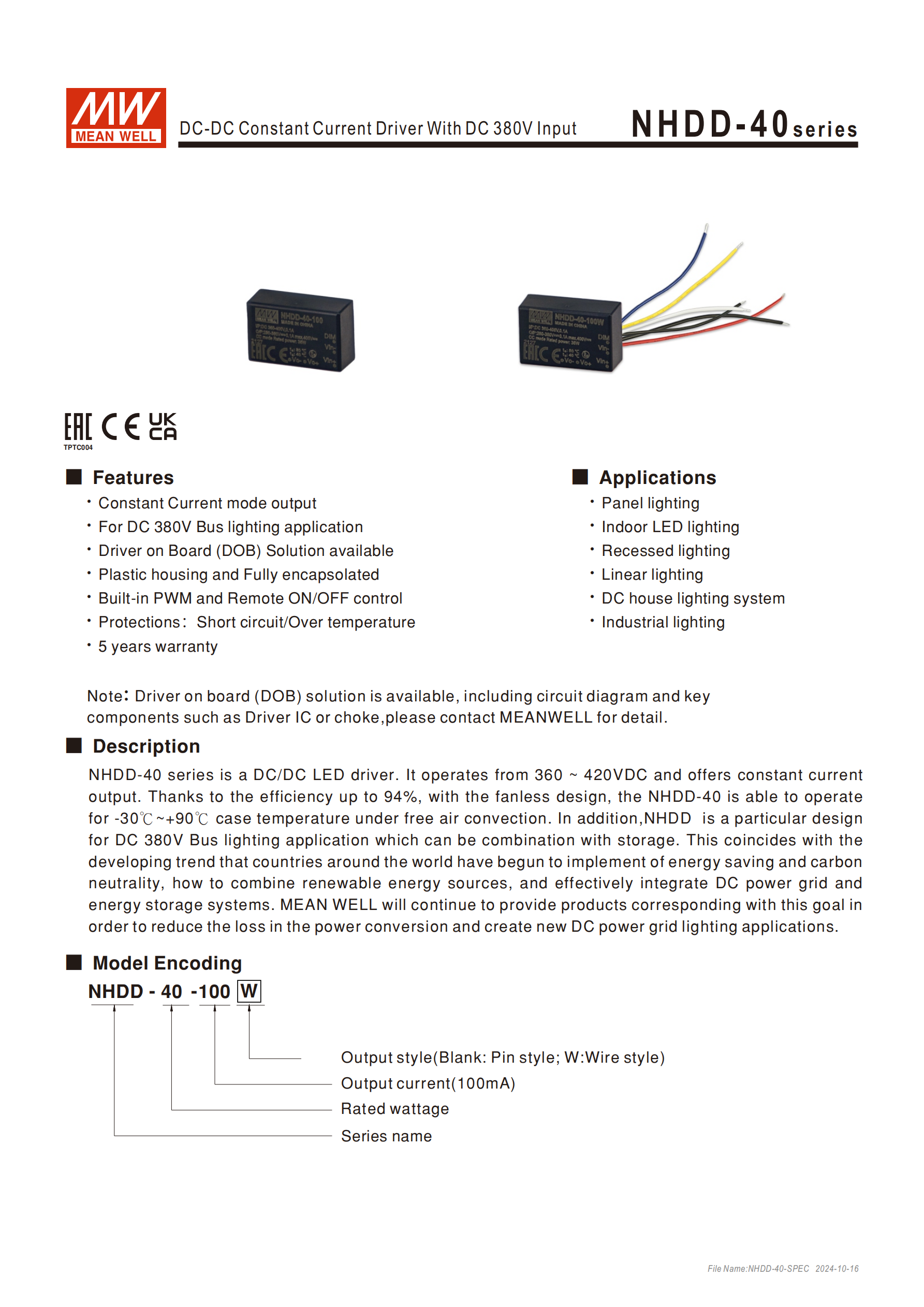

明緯NHDD-40 系列是適配 380V 直流總線的DC-DC 恒流 LED 驅動電源，輸入電壓范圍360~420VDC，典型輸出 100mA 恒流、35W 額定功率，轉換效率達94%，具備PWM 調光 / 遙控開關、短路 / 過溫 / 反接 / 輸入欠壓多重保護，外殼工作溫度 - 30~+90℃且全封閉體積小巧（32.120.512.5mm），提供 Pin 針版和線材版兩種類型，支持零件級（DOB）解決方案，適配 LED 面板燈、工業照明等直流供電照明場景，擁有 5 年保固，MTBF 值最低 15362.0K hrs（Telcordia SR-332 標準）。
一、產品基礎信息
明緯NHDD-40 系列為DC-DC 380V DC 輸入恒流 LED 驅動電源，主打 380V 直流總線燈具應用，適配綠色儲能系統與直流電網照明，契合節能、碳中和發展趨勢；支持零件級（DOB）解決方案（含線路圖設計、驅動 IC / 電感等關鍵元件），提供 5 年保固，無風扇設計依靠自然風冷卻，全封閉且體積小巧。

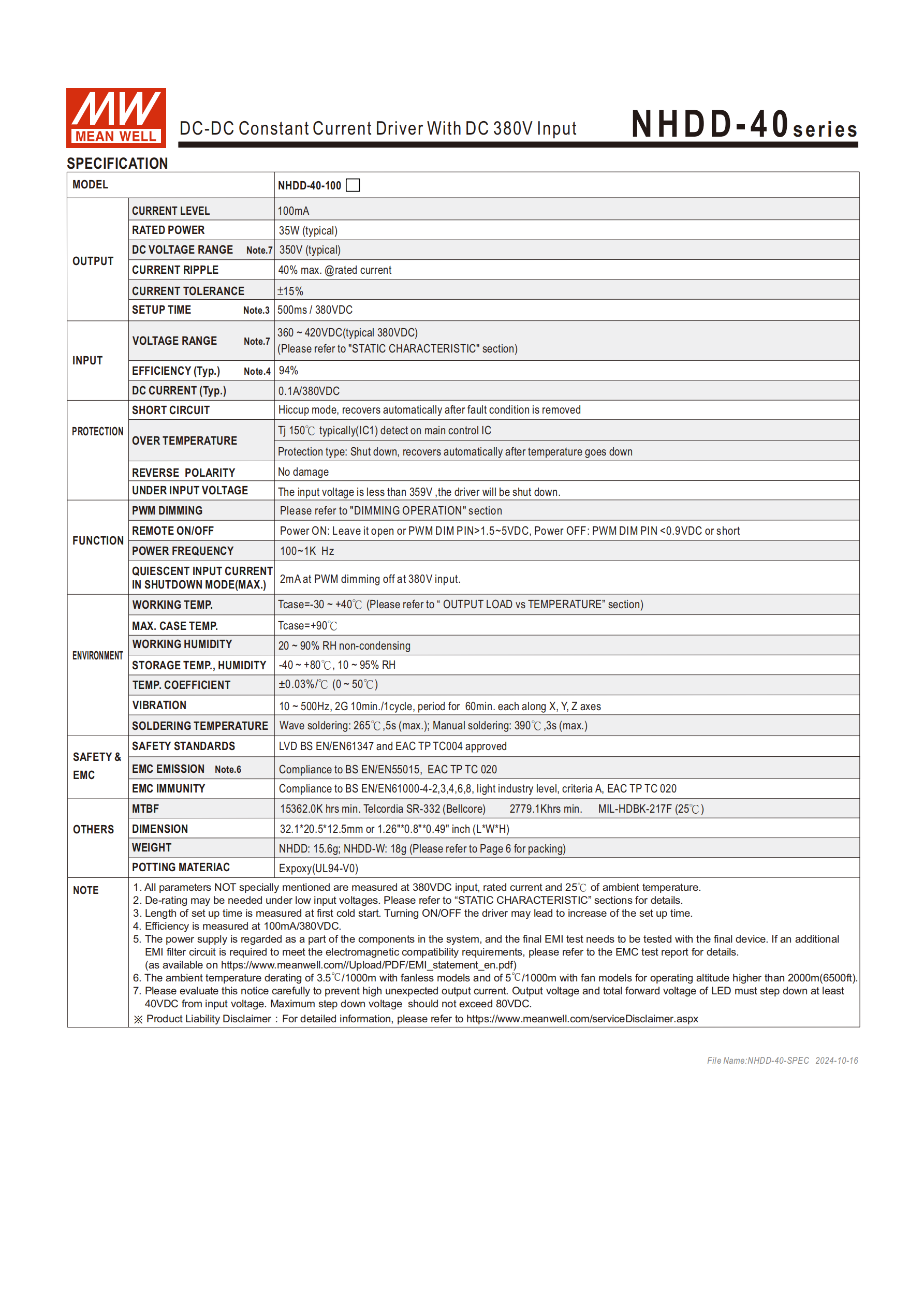

二、核心電氣規格
關鍵參數均在380VDC 正常輸入、額定負載、25℃環境下測量，核心規格如下表：
| 類別 | 參數項 | 具體數值（Typ.） | 備注 |
|---|---|---|---|
| 輸入 | 電壓范圍 | 360~420VDC | 典型 380VDC，<359V 觸發欠壓保護 |
| 輸出 | 恒流電流 | 100mA | 電流精度 ±15% |
| 輸出 | 額定功率 | 35W | 典型輸出電壓 350V |
| 輸出 | 紋波 & 噪音 | 40% max. | 額定電流條件下 |
| 轉換效率 | 效率值 | 94% | 100mA/380VDC 條件下測得 |
| 啟動特性 | 啟動時間 | 500ms | 380VDC 冷啟動，快速開關機會延長 |
| 待機功耗 | 靜態輸入電流 | 2mA | 380V 輸入、PWM 調光關斷狀態 |
| 調光頻率 | 電源頻率 | 100~1KHz | 適配 PWM 調光 |
三、產品類型與物理規格
型號編碼：NHDD-40-100，無后綴為 Pin 針版型，W 后綴為線材版；100 代表輸出電流 100μA（實際為 100mA），40 為額定功率系列，NHDD 為系列名稱。

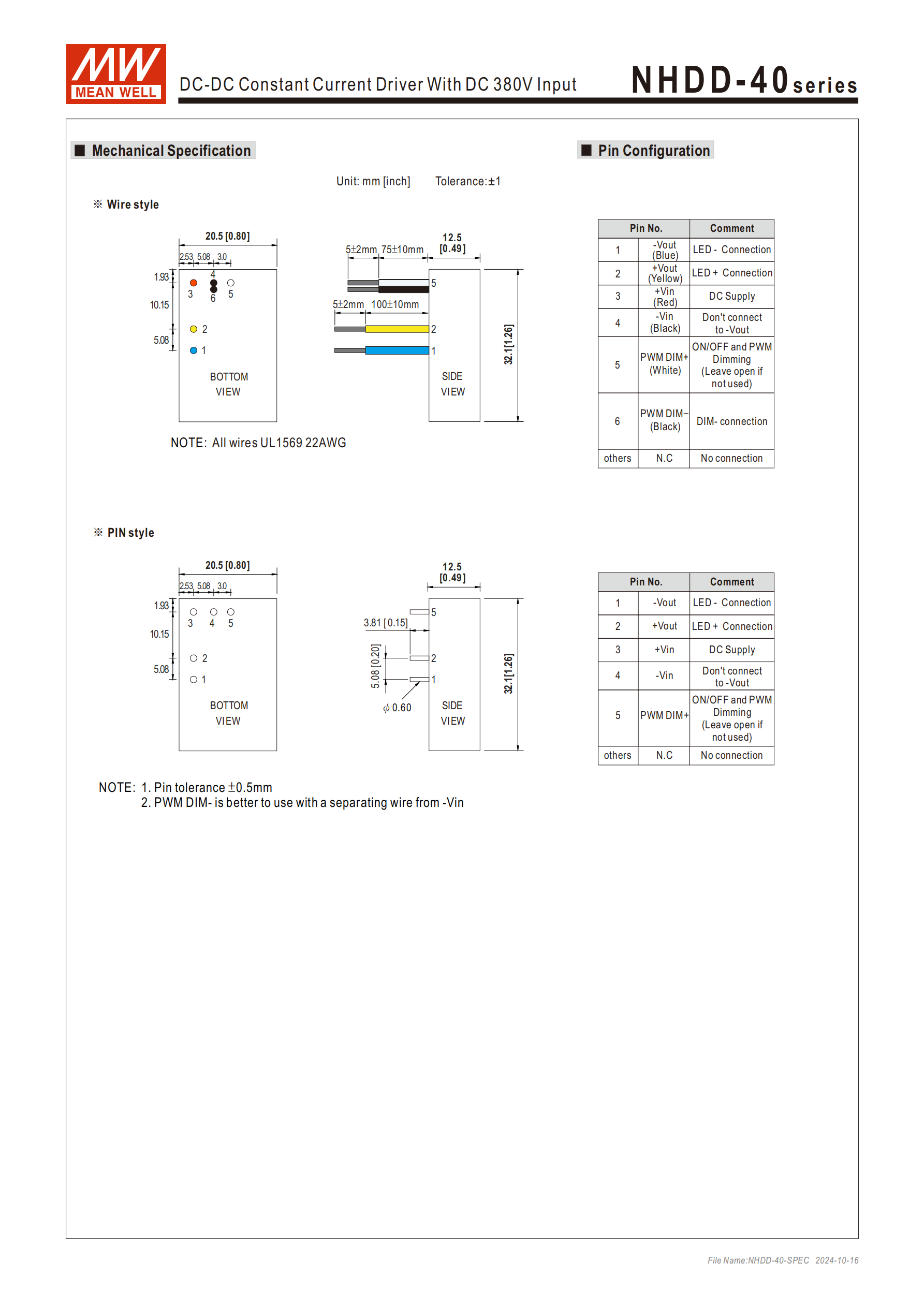

尺寸重量：統一尺寸32.120.512.5mm（1.26"*0.8"*0.49"），Pin 針版重 15.6g，線材版重 18g。
灌膠材質：環氧樹脂，符合UL94-V0標準。
引腳配置：共 6 針，區分 Pin 針版和線材版（線材為UL1569 22AWG規格），核心引腳功能為 LED 正 / 負、輸入正 / 負、PWM 調光正 / 負，其中 - Vin 禁止與 - Vout 連接，PWM DIM + 不使用時需懸空。
四、核心功能

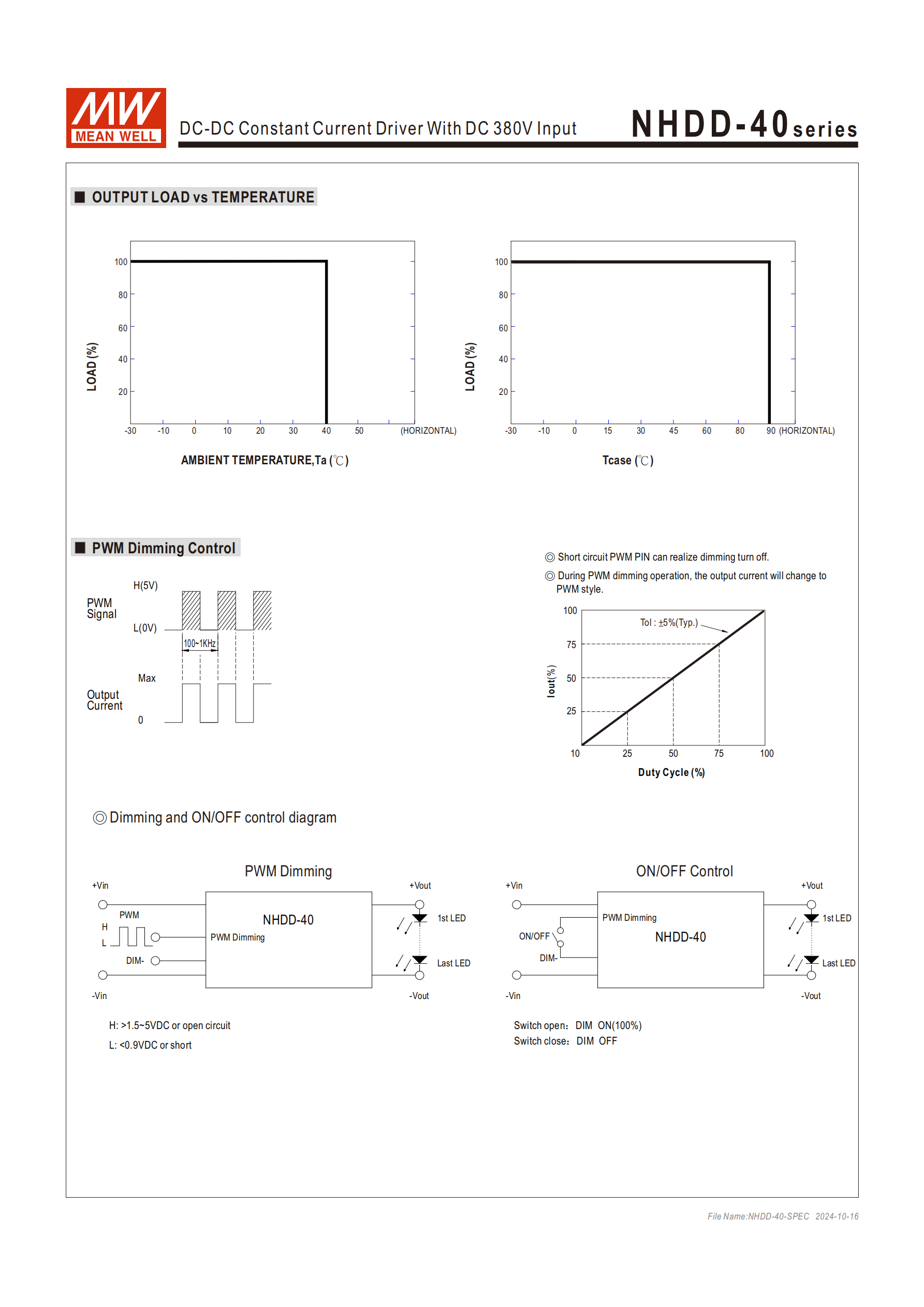

PWM 調光：調光頻率 100~1KHz，輸出電流占空比公差 ±5%（Typ.），短路 PWM PIN 可實現調光關斷，輸入占空比 0~100% 對應輸出電流 0~100%。
遙控開關：通過 PWM 調光腳電平 / 通斷控制，電源開：PWM 調光腳 > 1.5~5VDC 或懸空；電源關：PWM 調光腳 < 0.9VDC 或短路；也可通過開關器件通斷 DIM 腳實現開關（斷開為 100% 調光，閉合為關斷）。
五、保護機制
產品具備四重保護，且除欠壓外均支持自動恢復，具體如下：
短路保護：打嗝模式，故障狀態排除后自動恢復。
過溫保護：IC1 內部結溫（Tj）超過150℃ 時關斷輸出，溫度下降后自動恢復，外殼最大工作溫度90℃。
反接保護：輸入反接時設備不會損壞。
輸入欠壓保護：輸入電壓低于359V 時，驅動器自動關閉輸出。
六、環境與可靠性參數
溫度參數：工作環境溫度 - 30~+40℃（需參考輸出負載 vs 溫度曲線），外殼工作溫度 - 30~+90℃，儲存溫度 - 40~+80℃；溫度系數 **±0.03%/℃**（0~50℃）。
濕度參數：工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH。
耐振動：10~500Hz、2G 條件下，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
焊接溫度：波峰焊接265℃/5s（max.），手工焊接390℃/3s（max.）。
MTBF（平均無故障時間）：15362.0K hrs min.（Telcordia SR-332 標準），2779.1K hrs min.（MIL-HDBK-217F 標準，25℃）。
海拔降額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m 比例下降。
七、安規與電磁兼容
安全規范：符合LVD BS EN/EN61347、EAC TP TC004。
電磁兼容發射：符合BS EN/EN55015、EAC TP TC 020。
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/6/8（輕工業標準）、EAC TP TC 020。
備注：產品為系統內組件，需與終端成品做最終 EMI 測試，額外濾波電路可參考明緯官網 EMI 測試報告。

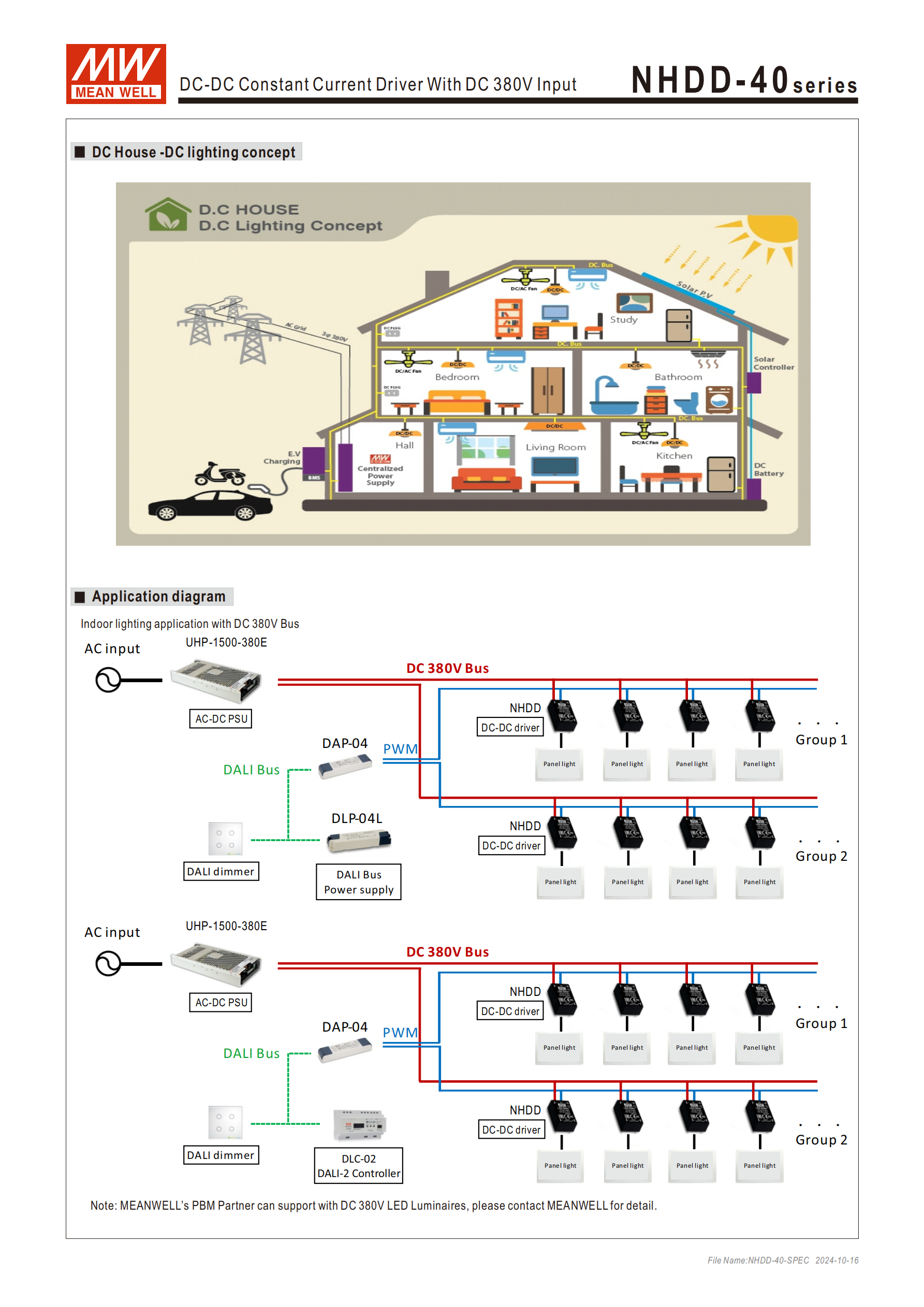

八、應用場景
核心適配380V 直流總線照明系統，具體包括：
室內 LED 照明：LED 面板燈、線槽燈、長條形燈
工業照明
與綠色儲能系統結合的直流供電照明系統
可搭配明緯 AC-DC 電源（UHP-1500-380E）、DALI 調光器（DLP-04L）、控制器（DLC-02）等組成 380V 直流總線室內照明方案。
九、包裝與安裝

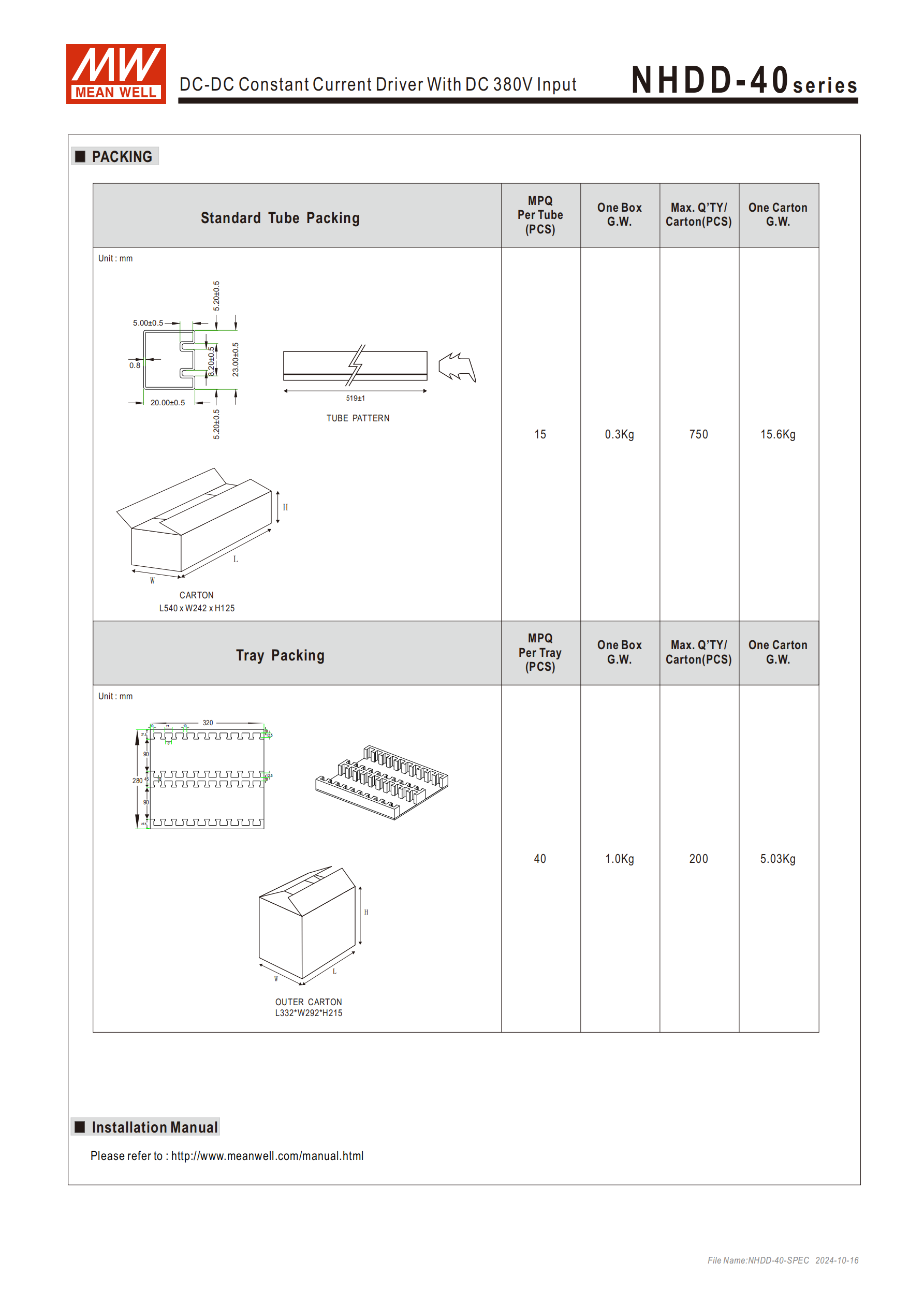

包裝類型：兩種標準包裝，參數如下表：| 包裝類型 | 最小包裝數量 | 單包裝毛重 | 最大裝箱數 | 整箱毛重 ||----------|--------------|------------|------------|----------|| 套管包裝 | 15 PCS / 管 | 0.3Kg / 管 | 750 PCS / 箱 | 15.6Kg / 箱 || 托盤式包裝 | 40 PCS / 盤 | 1.0Kg / 盤 | 200 PCS / 箱 | 5.03Kg / 箱 |
十、重要備注
輸出電壓操作范圍需滿足：40V ≤ 輸入電壓 - 輸出電壓 ≤ 80V，防止輸出電流意外過高。
低輸入電壓情況下需減額輸出，具體參考產品靜態特性曲線。
Pin 針版使用時建議單獨在 PCB 板上對外引出 PWM DIM - 引腳，Pin 針誤差 ±0.5mm。
關鍵問題
問題 1（產品適配性）：NHDD-40 系列驅動電源的輸入輸出關鍵適配要求是什么，為何該要求重要？
答案：輸入電壓需滿足 360~420VDC（典型 380VDC），且輸出電壓必須保證輸入 - 輸出壓差在 40V~80V 之間；該要求是為了防止輸出電流意外過高，避免設備或 LED 負載損壞，同時低輸入電壓時還需根據靜態特性曲線進行減額輸出，確保電源穩定工作。
問題 2（功能操作）：如何實現 NHDD-40 系列的 PWM 調光和遙控開關功能，核心操作條件是什么？
答案：①PWM 調光：接入 100~1KHz 的 PWM 信號，通過調整信號占空比控制輸出電流（占空比 0~100% 對應輸出電流 0~100%，公差 ±5%），短路 PWM PIN 可直接關斷調光；②遙控開關：兩種方式，一是通過 PWM 調光腳電平控制（>1.5~5VDC / 懸空為開，<0.9VDC / 短路為關），二是通過開關器件通斷 PWM DIM 腳控制（斷開為開，閉合為關）；核心操作條件為 PWM DIM + 不使用時需保持懸空，-Vin 禁止與 - Vout 連接。
問題 3（實際應用）：NHDD-40 系列在 380V 直流總線照明系統中如何搭建應用方案，核心搭配器件有哪些？
答案：核心搭建邏輯為AC-DC 電源將交流轉換為 380V 直流總線電壓，再由 NHDD-40 系列 DC-DC 恒流驅動電源為 LED 負載供電，搭配調光 / 控制器件實現調光和分組控制；核心搭配器件包括明緯 UHP-1500-380E（AC-DC 電源，實現 AC 轉 380V DC）、DAP-04（PWM 控制）、DLP-04L（DALI 調光器）、DLC-02（DALI-2 控制器），可將 LED 負載分為多組，分別實現 PWM 調光和 DALI 總線調光控制，適配面板燈等多類 LED 照明負載。
