明緯 LPV-100 系列是100W 單組輸出的開關電源，采用恒電壓模式設計，具備IP67 全防護等級，支持90~264VAC/127~370VDC 國際通用全范圍交流輸入，可承受 300VAC 浪涌輸入 5 秒，擁有短路、過負載、過電壓三重保護且異常移除后可自動恢復，自然風冷設計，通過多項安規認證，MTBF 值最高達4497.1K hrs，機身尺寸為1905237mm，適配 LED 相關裝置與電器產品（不適用于 EU 和中國 LED 應用），提供 2 年保固，全系列含 5V、15V、24V、36V、48V 五種電壓規格，各規格額定功率最高達100.8W，工作溫度范圍為 **-25 ~ +70 ℃**。
一、產品基礎信息
明緯 LPV-100 系列為100W 單組輸出開關電源，主打恒電壓模式設計，是面向 LED 相關裝置與電器產品（如裝飾、廣告照明設備）的防護型電源，具備低成本、高信賴度特點，完成 100% 滿載老化測試，提供2 年保固，不適用于 EU 和中國的 LED 應用（該地區推薦使用 LPF/ NPF / XLG / XLC / XLN 系列）。
二、核心產品特性
防護與耐造：IP67 等級全防護，絕緣塑膠外殼，可承受300VAC 浪涌輸入 5 秒；
輸入適配：國際通用全范圍交流輸入，支持90 ~ 264VAC或127 ~ 370VDC；
散熱與保護：自然風冷設計，擁有短路、過負載、過電壓三重保護，過負載為打嗝模式且異常條件移除后可自動恢復，過電壓為關斷輸出電壓且重啟后恢復；
安裝與環境：適用于室內或室外無陽光直射條件，海拔高于 2000 米時，無風扇機型操作環溫需調降 3.5 ℃/1000 米。

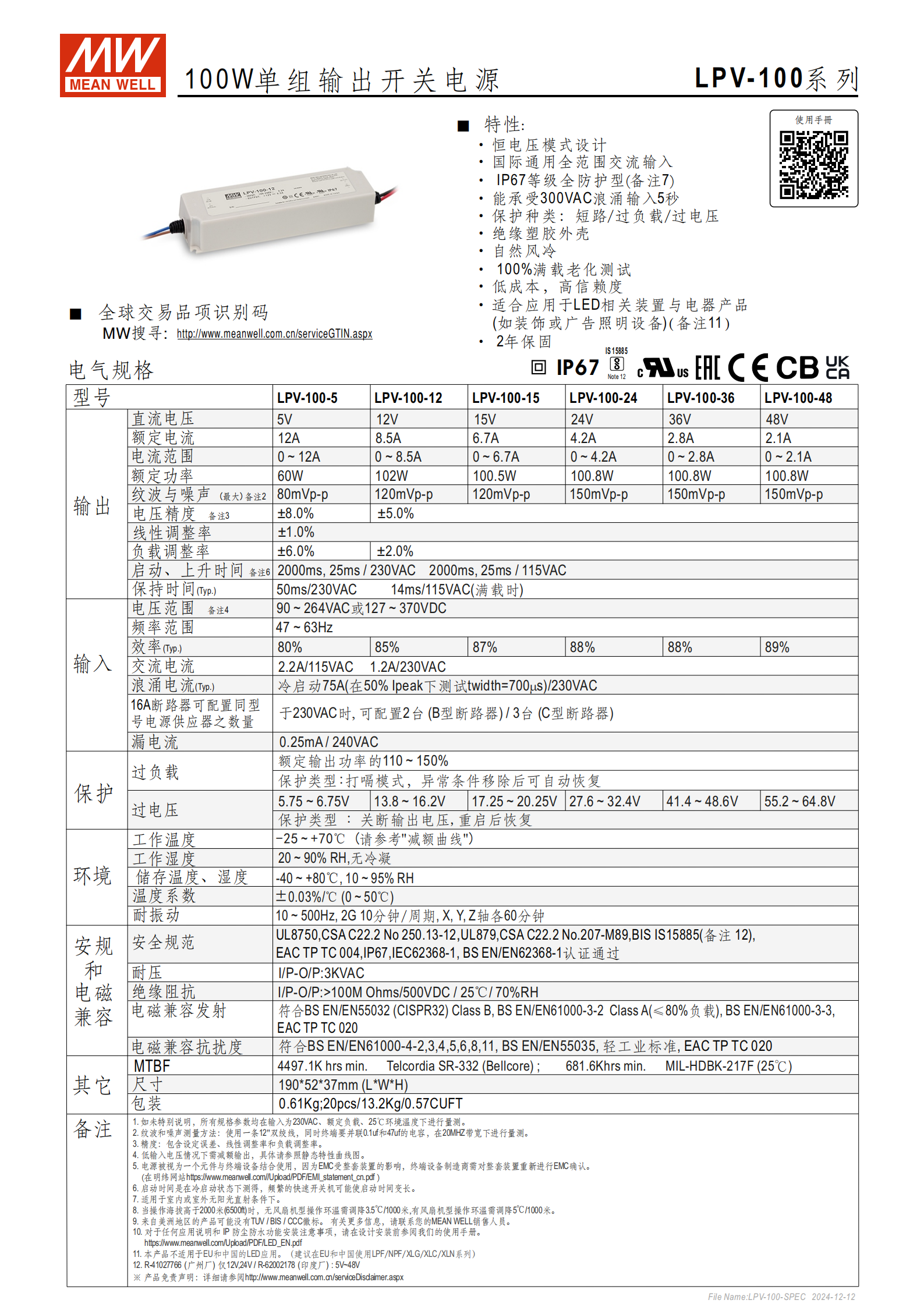

三、電氣規格（核心參數）
1. 輸出規格（全系列 5 種型號）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 過電壓保護范圍 |
|---|---|---|---|---|---|---|
| LPV-100-5 | 5V | 12A | 0~12A | 60W | 80mVp-p | 5.75~6.75V |
| LPV-100-15 | 15V | 6.7A | 0~6.7A | 100.5W | 120mVp-p | 17.25~20.25V |
| LPV-100-24 | 24V | 4.2A | 0~4.2A | 100.8W | 150mVp-p | 27.6~32.4V |
| LPV-100-36 | 36V | 2.8A | 0~2.8A | 100.8W | 150mVp-p | 41.4~48.6V |
| LPV-100-48 | 48V | 2.1A | 0~2.1A | 100.8W | 150mVp-p | 55.2~64.8V |
2. 通用輸出精度與響應參數
電壓精度：±8.0%（含設定誤差、線性調整率、負載調整率）；
線性調整率：±1.0%，負載調整率：±6.0%；
啟動 / 上升時間：2000ms/25ms（230VAC）、2000ms/25ms（115VAC）；
保持時間：50ms（230VAC 滿載）、14ms（115VAC 滿載）。
3. 輸入規格
頻率范圍：47 ~ 63Hz；
效率（Typ.）：5V~48V 規格依次為 80%、85%、87%、88%、89%；
交流電流（Typ.）：2.2A/115VAC、1.2A/230VAC；
浪涌電流（Typ.）：冷啟動 75A（50% Ipeak 下測試，twidth=700 μs）/230VAC；
漏電流：0.25mA / 240VAC；
斷路器配置：230VAC 時，B 型可配 2 臺、C 型可配 3 臺。
四、環境工作參數
工作溫度：-25 ~ +70 ℃（需參考減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +80 ℃、10 ~ 95% RH；
溫度系數：±0.03%/ ℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz，2G，X、Y、Z 軸各 60 分鐘。
五、安規與電磁兼容
安全規范認證：UL879、CSA C22.2 No.207-M89、BIS IS15885、EAC TP TC 004、UL8750、CSA C22.2 No 250.13-12、IEC62368-1、BS EN/EN62368-1；
耐壓與絕緣：I/P-O/P:3KVAC；絕緣阻抗 I/P-O/P:>100M Ohms/500VDC（25℃/70%RH）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A（≤80% 負載）、BS EN/EN61000-3-3；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020。
六、其他關鍵參數
平均無故障時間（MTBF）：4497.1K hrs min.（Telcordia SR-332）；681.6Khrs min.（MIL-HDBK-217F，25℃）；

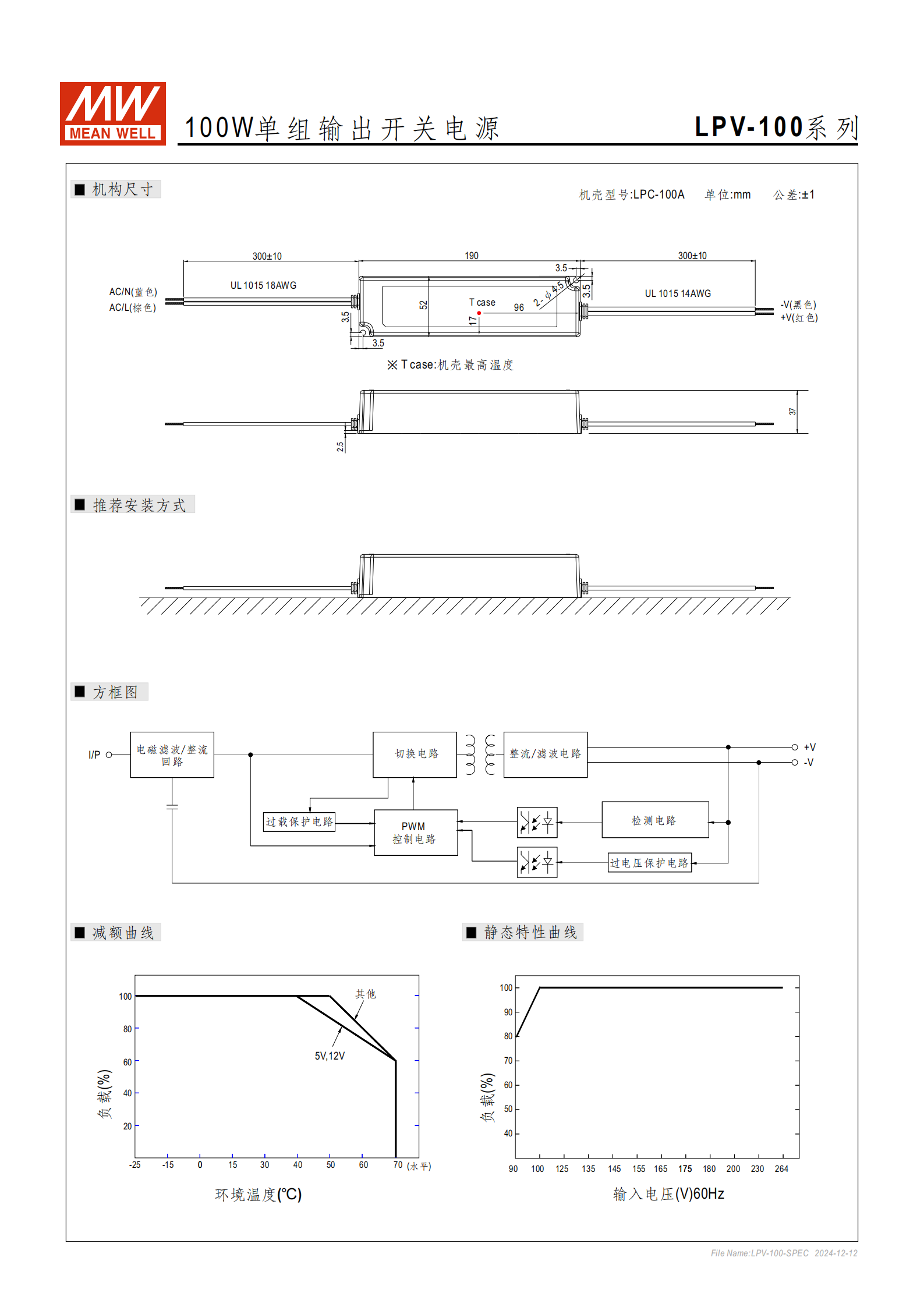

物理尺寸：1905237mm (LWH)，公差 ±1mm；
重量與包裝：單臺0.61Kg，20pcs/13.2Kg/0.57CUFT；
線材規格：UL 1015 18AWG（AC）、UL 1015 14AWG（DC），接線標識：AC/L（棕色）、AC/N（藍色）、+V（紅色）、-V（黑色）。
七、重要測試與使用備注
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測試；
低輸入電壓需減額輸出，參考靜態特性曲線圖；
頻繁快速開關機會使啟動時間變長；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
美洲地區產品可能無 TUV / BIS / CCC 徽標。
關鍵問題
問題 1：明緯 LPV-100 系列開關電源的防護等級、工作溫度范圍及核心保護功能分別是什么？
答案：防護等級為IP67 全防護；工作溫度范圍是 **-25 ~ +70 ℃（需參考減額曲線，海拔超 2000 米需按 3.5 ℃/1000 米調降環溫）；核心保護功能為短路、過負載、過電壓 ** 三重保護，其中過負載為打嗝模式，異常條件移除后可自動恢復，過電壓為關斷輸出電壓，重啟后恢復。
問題 2：LPV-100 系列各型號的額定功率和輸出電壓有哪些，該系列是否適用于所有地區的 LED 應用？
答案：該系列有 5V（60W）、15V（100.5W）、24V（100.8W）、36V（100.8W）、48V（100.8W）五種輸出電壓規格，額定功率最高為 100.8W；該產品不適用于 EU 和中國的 LED 應用，這兩個地區推薦使用明緯 LPF / NPF / XLG / XLC / XLN 系列，其可適配其他地區的 LED 裝飾、廣告照明等裝置。
問題 3：明緯 LPV-100 系列的輸入電壓范圍、MTBF 值及安規耐壓指標分別是多少？
答案：輸入電壓范圍為90 ~ 264VAC或127 ~ 370VDC（國際通用全范圍）；MTBF 值最低為681.6Khrs（MIL-HDBK-217F，25℃），最高為4497.1K hrs（Telcordia SR-332）；安規耐壓指標為輸入對輸出（I/P-O/P）3KVAC，絕緣阻抗 I/P-O/P>100M Ohms/500VDC（25℃/70% RH）。
