明緯 LPV-60 系列為60W 單組輸出開關電源，屬 IP67 等級全防護型（5V 款除外）、Class Ⅱ/Class 2 及 LPS 限功率電源，采用恒壓設計，具備國際通用全范圍交流輸入、300VAC 浪涌 5 秒承受能力，擁有短路 / 過負載 / 過電壓三重保護且異常移除后可自動恢復，適配 LED 相關裝置，全系列經 100% 滿載老化測試，提供2 年保固；系列含 5V/15V/24V/36V/48V 五款型號，僅 5V 款額定功率為 40W，其余均為 60W，機身尺寸統一為162.542.532mm，MTBF 值達 5188.4K hrs（Telcordia SR-332 標準），同時該系列不適用于 EU 和中國的 LED 應用，相關地區建議選用 LPF/NPF 等系列。
一、產品基礎核心信息
明緯 LPV-60 系列為60W 級單組輸出開關電源，主打 LED 相關裝置 / 電器產品應用，核心為恒壓設計，屬于Class Ⅱ（無 FG）、Class 2 電源且通過 LPS 限功率電源測試，整體為IP67 等級全防護型（5V 型號除外），采用絕緣塑膠外殼，具備低成本、高可靠性特點，全系列完成100% 滿載老化測試，官方提供2 年保固，不適用于 EU 和中國的 LED 應用場景，該類地區建議選用 LPF/NPF/XLG/XLC/XLN 系列。

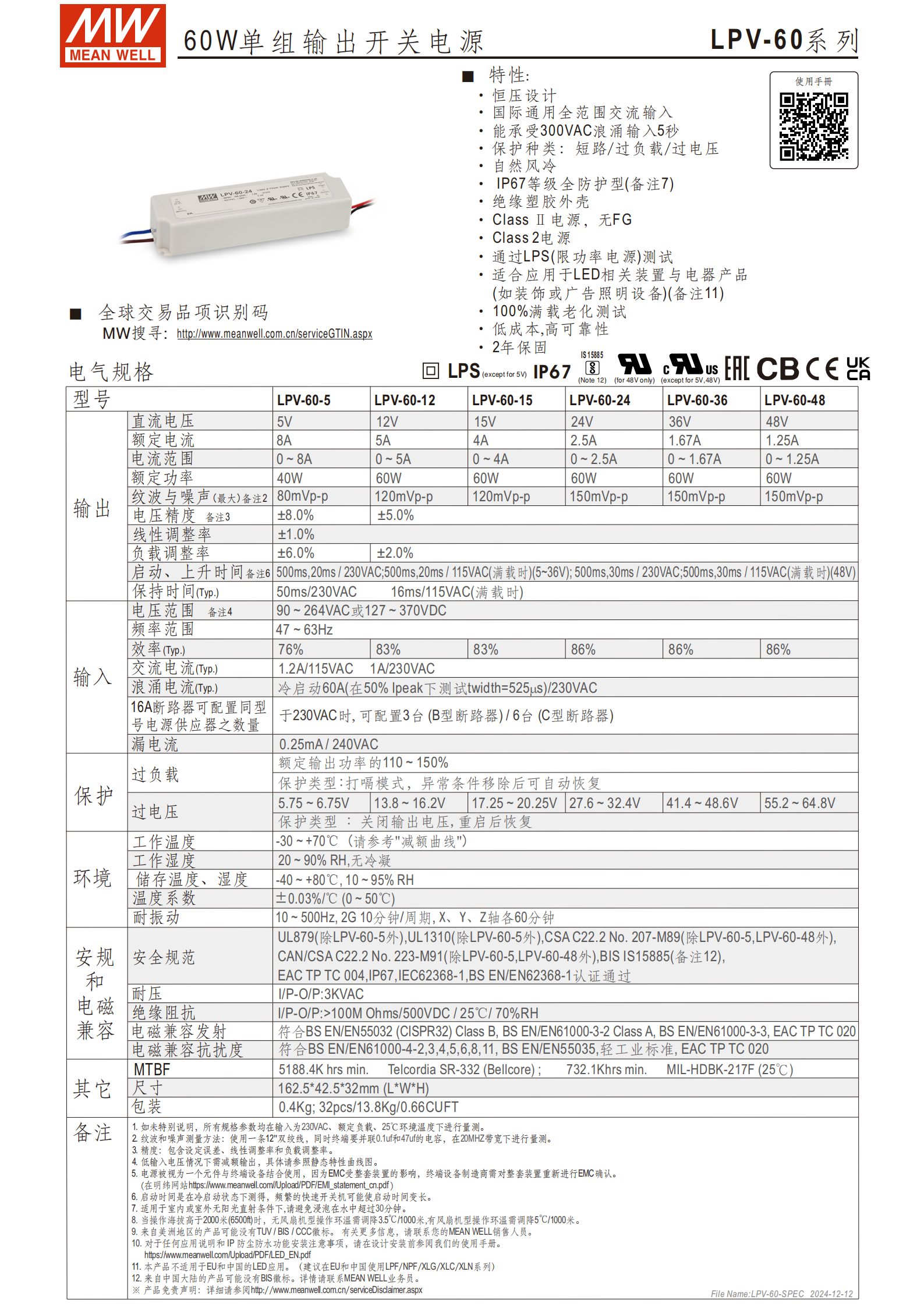

二、型號與核心輸出參數
系列包含 5 款電壓型號，僅 5V 款額定功率為 40W，其余均為 60W，各型號核心輸出參數如下表：
| 型號 | 直流輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| LPV-60-5 | 5V | 8A | 0~8A | 40W | 80mVp-p |
| LPV-60-15 | 15V | 4A | 0~4A | 60W | 120mVp-p |
| LPV-60-24 | 24V | 2.5A | 0~2.5A | 60W | 150mVp-p |
| LPV-60-36 | 36V | 1.67A | 0~1.67A | 60W | 150mVp-p |
| LPV-60-48 | 48V | 1.25A | 0~1.25A | 60W | 150mVp-p |
三、輸出精度與啟動 / 保持參數
電壓精度為 **±8.0%/±5.0%**（含設定誤差、線性調整率、負載調整率），線性調整率 ±1.0%，負載調整率 ±6.0%；
啟動與上升時間：5~36V 款滿載時，230VAC/115VAC 下均為啟動 500ms、上升 20ms；48V 款滿載時，230VAC/115VAC 下均為啟動 500ms、上升 30ms；
保持時間（典型值）：230VAC 下 50ms，115VAC 下 16ms（滿載狀態）。
四、輸入?yún)?shù)
交流輸入：頻率范圍47~63Hz，支持國際通用全范圍交流輸入，可承受300VAC 浪涌輸入 5 秒；
效率（典型值）：5V 款為 76%，15V/24V/36V/48V 款均為 86%；
浪涌電流（典型值）：冷啟動 60A（50% Ipeak 下，twidth=525μs）/230VAC，1.2A/115VAC、1A/230VAC；
漏電流：0.25mA/240VAC；
斷路器適配：230VAC 時，同型號可配置3 臺（B 型斷路器）/6 臺（C 型斷路器）。
五、保護功能
全系列具備短路、過負載、過電壓三重保護，具體規則：
過負載保護：觸發閾值為額定輸出功率的110~150%，保護模式為打嗝模式，異常條件移除后自動恢復；
過電壓保護：各型號保護電壓閾值為 5.75~6.75V（5V）、17.25~20.25V（15V）、27.6~32.4V（24V）、41.4~48.6V（36V）、55.2~64.8V（48V），保護模式為重啟后恢復。
六、環境適應參數
儲存環境：溫度 **-30~+70℃**，濕度 20~90% RH；
工作環境：溫度 **-40~+80℃（需參考減額曲線，低輸入電壓 / 高海拔需減額輸出），溫度系數±0.03%/℃**；
耐振動：10~500Hz、2G，X、Y、Z 軸各測試 60 分鐘；
海拔減額：操作海拔高于 2000 米時，無風扇機型操作環溫需調降 3.5℃/1000 米；
安裝環境：適用于室內或室外無陽光直射條件，避免浸泡在水中超過 30 分鐘。
七、安規與電磁兼容
安全規范：通過 UL879、UL1310、CSA C22.2 No.207-M89、CAN/CSA C22.2 No.223-M91、EAC TP TC 004、IEC62368-1、BS EN/EN62368-1、BIS IS15885 等認證（部分型號有除外限制），I/P-O/P 耐壓 3KVAC；
絕緣阻抗：I/P-O/P>100M Ohms/500VDC（25℃/70% RH 環境）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020。

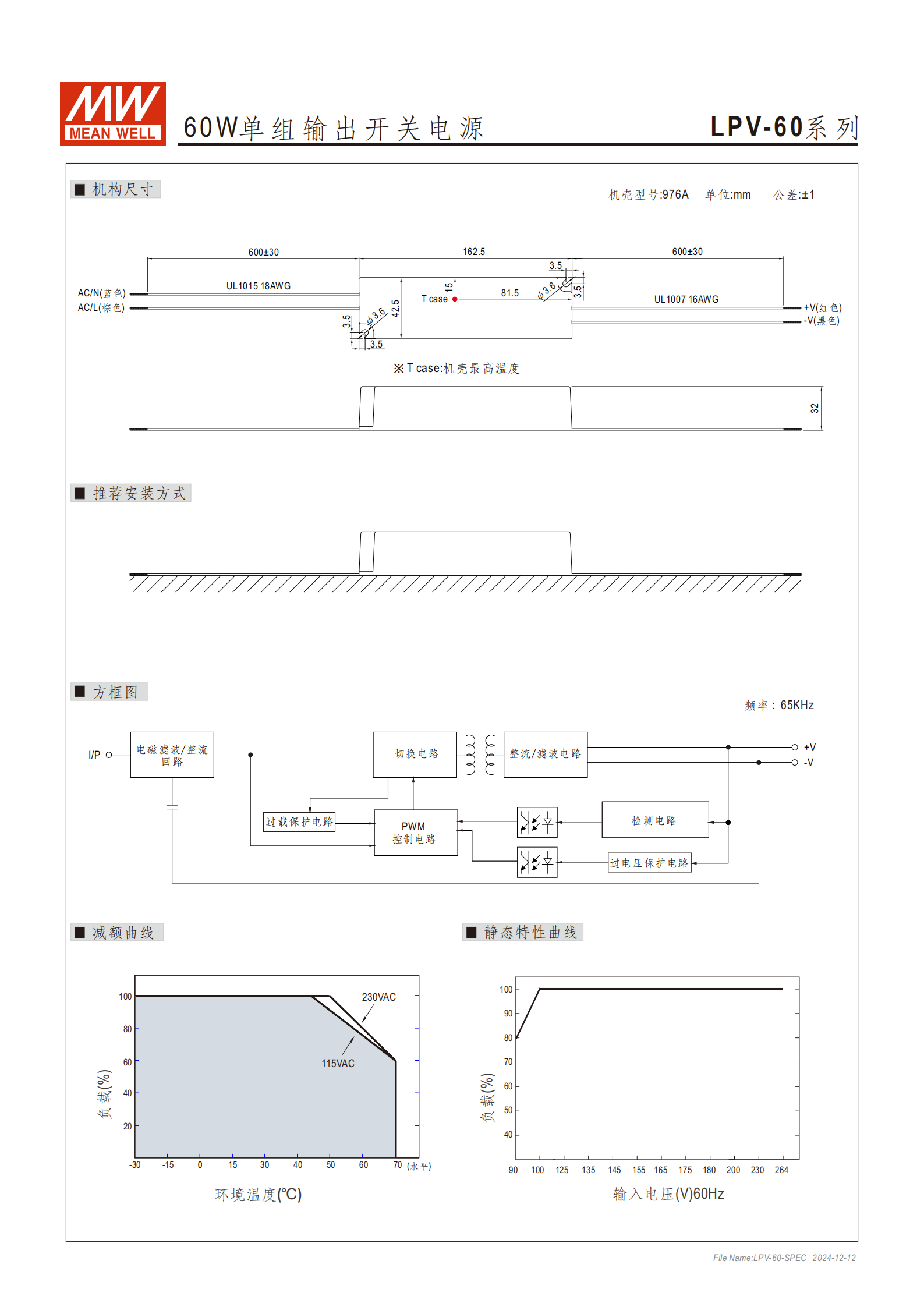

八、物理與其他參數
機身尺寸：全系列統一162.542.532mm（LWH），公差 ±1mm；
重量與包裝：?jiǎn)闻_(tái)重量0.4Kg，32 臺 / 箱，整箱 13.8Kg/0.66CUFT；
MTBF（平均無故障時間）：最小值 5188.4K hrs（Telcordia SR-332 標準）、最小值 732.1K hrs（MIL-HDBK-217F 標準，25℃）；
線路規格：配 UL1015 18AWG、UL1007 16AWG 線材，AC/N（藍色）、AC/L（棕色）、-V（黑色）、+V（紅色）；
工作頻率：內部切換電路頻率65KHz。
九、重要備注
低輸入電壓下需減額輸出，具體參考靜態特性曲線圖；
EMC 受終端裝置整體影響，制造商需對整套裝置重新做 EMC 確認；
頻繁快速開關機會使電源啟動時間變長；
美洲地區產品可能無 TUV/BIS/CCC 徽標，中國大陸產品可能無 BIS 徽標；
IP 防塵防水功能的安裝需參閱官方使用手冊。
關鍵問題
問題 1（產品適配與應用）：明緯 LPV-60 系列的適用場景有哪些，且存在哪些應用地域限制？
答案：該系列為恒壓設計的開關電源，適合應用于 LED 相關裝置與電器產品（如裝飾或廣告照明設備）；核心地域限制為不適用于 EU 和中國的 LED 應用場景，官方建議上述地區選用 LPF/NPF/XLG/XLC/XLN 系列替代。
問題 2（產品防護與性能）：LPV-60 系列的防護等級與保護功能具體是什么，異常情況后如何恢復？
答案：防護等級為IP67 全防護型（5V 型號除外），同時為 Class Ⅱ/2 電源、LPS 限功率電源；具備短路、過負載、過電壓三重保護，其中過負載保護為打嗝模式，異常條件移除后可自動恢復，過電壓保護為重啟后恢復，過負載觸發閾值為額定輸出功率的 110~150%。
問題 3（產品參數與環境適應）：LPV-60 系列在特殊環境（高海拔、浸水、溫度）下的使用要求是什么？
答案：1. 海拔：操作海拔高于 2000 米時，無風扇機型操作環溫需調降 3.5℃/1000 米；2. 浸水：適用于室內 / 室外無陽光直射環境，禁止浸泡在水中超過 30 分鐘；3. 溫度：儲存溫度 - 30~+70℃，工作溫度 - 40~+80℃，低輸入電壓下需參考減額曲線進行輸出減額，溫度系數為 ±0.03%/℃。
