明緯 LPV-35 系列為35W 單組輸出恒壓型開關電源，具備IP67 全防護等級、Class Ⅱ 無 FG 設計，支持90~264VAC 全范圍交流 / 127~370VDC 直流輸入，能承受 300VAC 浪涌輸入 5 秒，涵蓋 5/12/15/24/36V 五種直流輸出規格，具備短路 / 過負載 / 過電壓三重保護，自然風冷設計，通過多項國際安規與電磁兼容認證，MTBF 最低達 5170.3K hrs，尺寸為1484030mm，2 年保固，主打低成本高信賴度，適用于 LED 相關裝置，但不適用于 EU 和中國的 LED 應用。

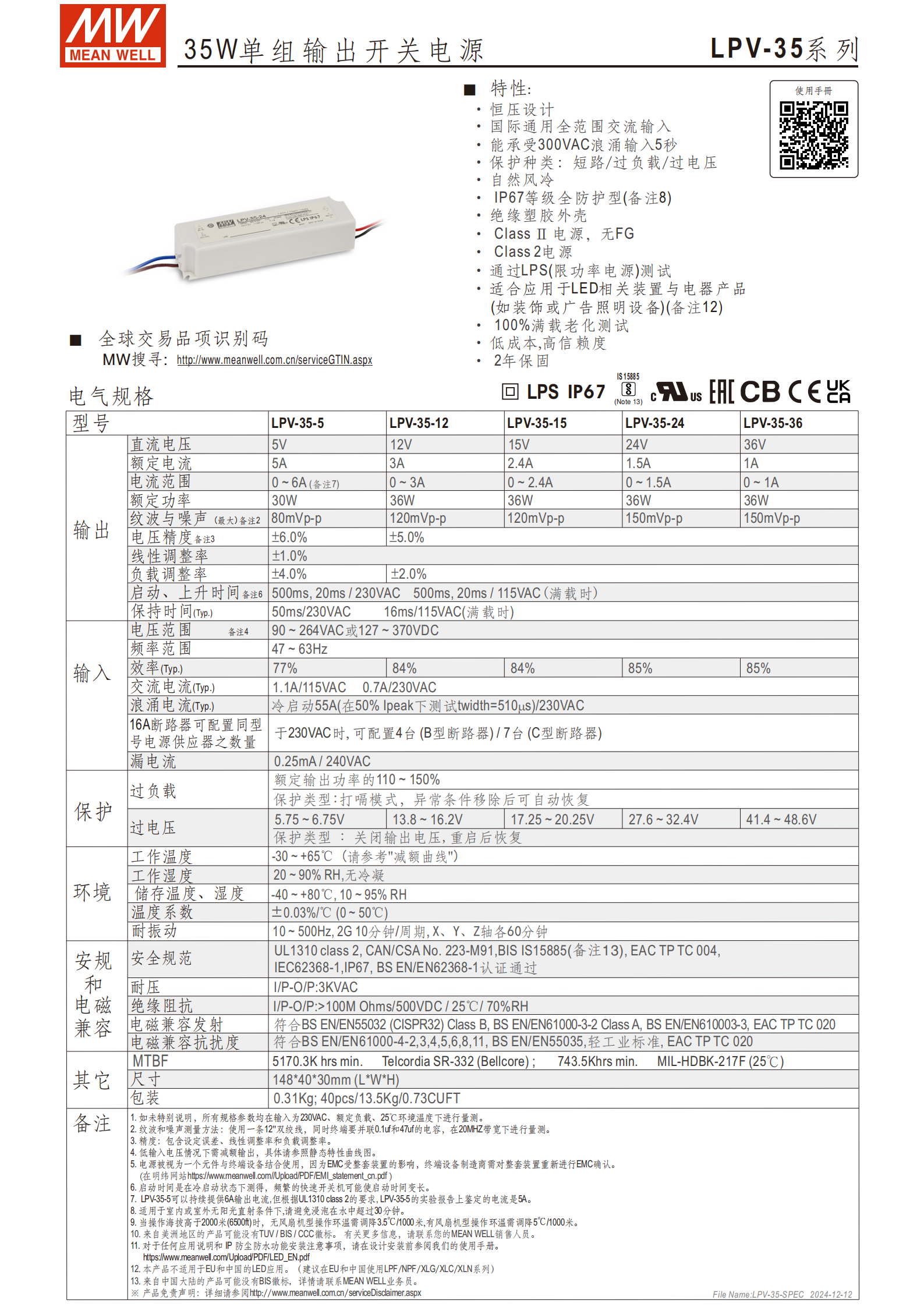

明緯 LPV-35 系列是35W 單組輸出恒壓型開關電源，主打低成本、高信賴度，提供 2 年保固，完成 100% 滿載老化測試，為 Class Ⅱ（無 FG）、Class 2 電源，通過 LPS 限功率電源測試，是面向 LED 相關裝置的專用電源，自然風冷設計，無需額外散熱配件。
防護等級：IP67 全防護型，絕緣塑膠外殼，能承受300VAC 浪涌輸入 5 秒；
環境使用：適用于室內 / 室外無陽光直射環境，避免浸泡在水中超過 30 分鐘；
核心保護：具備短路、過負載、過電壓三重保護，異常防護機制不同，保障設備安全。
二、核心電氣規格
該系列包含 5 種直流輸出型號，核心輸入為國際通用全范圍，關鍵參數在 230VAC、額定負載、25℃下測量，具體輸出規格見下表：
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| LPV-35-5 | 5V | 5A | 0~6A（備注 7） | 30W | 80mVp-p | ±4.0% |
| LPV-35-12 | 12V | 3A | 0~3A | 36W | 120mVp-p | ±5.0% |
| LPV-35-15 | 15V | 2.4A | 0~2.4A | 36W | 120mVp-p | ±4.0% |
| LPV-35-24 | 24V | 1.5A | 0~1.5A | 36W | 150mVp-p | ±4.0% |
| LPV-35-36 | 36V | 1A | 0~1A | 36W | 150mVp-p | ±6.0% |
| 備注 7：LPV-35-5 可持續輸出 6A，因 UL1310 class 2 要求，實驗報告鑒定電流為 5A。 |
其他關鍵電氣參數：
調整率：線性調整率 ±1.0%，負載調整率 ±2.0%；電壓精度含設定誤差、線性 / 負載調整率；
輸入?yún)?shù)：電壓范圍90~264VAC 或 127~370VDC，頻率 47~63Hz；效率 77%（5V）~85%（12/36V）；
時序參數：滿載時啟動時間 500ms、上升時間 20ms（115/230VAC）；保持時間 230VAC 下 50ms、115VAC 下 16ms；
浪涌 / 漏電流：浪涌電流冷啟動 55A（230VAC，50% Ipeak，twidth=510μs）；漏電流0.25mA/240VAC；
斷路器配置：230VAC 時，B 型斷路器可接 4 臺，C 型斷路器可接 7 臺。
三、保護機制
過負載保護：觸發閾值為額定輸出功率的110~150%，打嗝模式，異常條件移除后自動恢復；
過電壓保護：關閉輸出電壓，需重啟后恢復，各型號閾值：5V 型 5.75~6.75V、12V 型 13.8~16.2V、15V 型 17.25~20.25V、24V 型 27.6~32.4V、36V 型 41.4~48.6V。
四、環境與可靠性參數
溫濕度：工作溫度 **-30~+65℃**（需參考減額曲線）、工作濕度 20~90% RH 無冷凝；儲存溫度 - 40~+80℃、儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
海拔要求：操作海拔＞2000 米時，無風扇機型環溫調降 3.5℃/1000 米；
壽命（MTBF）：最低5170.3K hrs（Telcordia SR-332 標準）；743.5K hrs（MIL-HDBK-217F，25℃）。
五、安規與電磁兼容
安全規范：通過 IEC62368-1、IP67、BS EN/EN62368-1、UL1310 class 2、CAN/CSA No. 223-M91、BIS IS15885、EAC TP TC 004 認證；
絕緣參數：I/P-O/P 耐壓3KVAC，絕緣阻抗 I/P-O/P＞100M Ohms/500VDC（25℃/70%RH）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A、BS EN/EN610003-3、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020。
六、物理與包裝參數

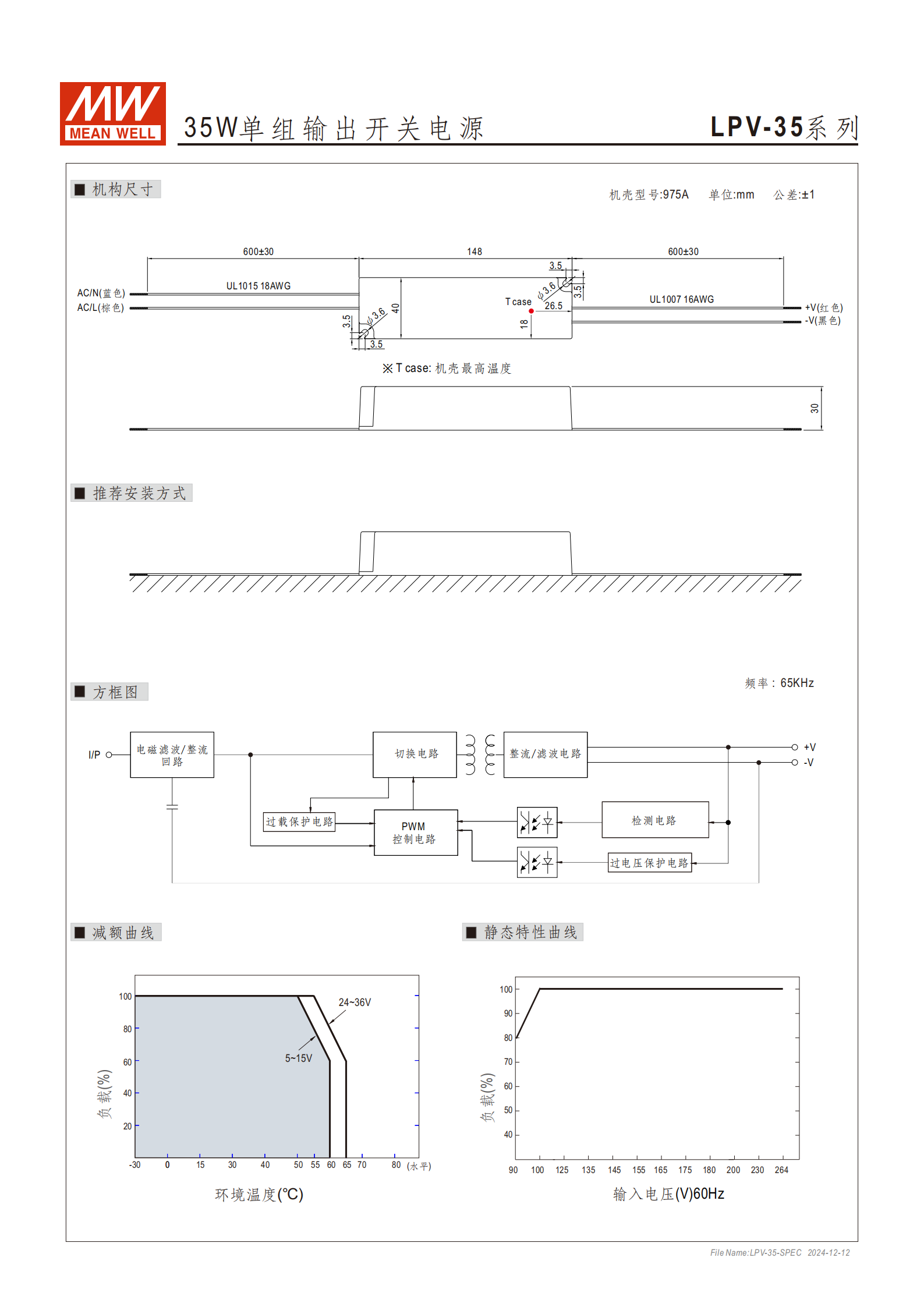

尺寸：1484030mm（LWH），公差 ±1mm；機殼型號 975A；
線材：AC 端（N 藍色 / L 棕色）為 UL1015 18AWG，DC 端（+V 紅色 /-V 黑色）為 UL1007 16AWG，線長均為600±30mm；
包裝：單臺重量0.31Kg，40pcs/13.5Kg/0.73CUFT。
七、應用與重要備注
適用場景：LED 相關裝置與電器產品，如裝飾、廣告照明設備；
禁用場景：不適用于 EU 和中國的 LED 應用，該地區推薦使用 LPF/NPF/XLG/XLC/XLN 系列；
認證標識：中國大陸產品無 BIS 徽標，美洲地區產品無 TUV/BIS/CCC 徽標；
EMC 說明：電源為元件，終端設備制造商需對整套裝置重新做 EMC 確認；
啟動注意：冷啟動測得啟動時間，頻繁快速開關機會使啟動時間變長。
關鍵問題
LPV-35 系列各型號的核心輸出參數有何差異，額定功率為何分 30W 和 36W？答案：該系列有 5/12/15/24/36V 五種輸出型號，額定電流分別為 5A/3A/2.4A/1.5A/1A，紋波噪聲 80~150mVp-p 不等；其中 LPV-35-5 額定功率為 30W，其余型號均為 36W，且 LPV-35-5 可超額定輸出至 6A（因 UL1310 class 2 要求，實驗報告鑒定電流為 5A），其余型號電流范圍與額定電流一致。
LPV-35 系列的防護能力與環境使用限制有哪些核心要點？答案：防護上為 IP67 全防護等級，能承受 300VAC 浪涌輸入 5 秒，具備短路 / 過負載 / 過電壓三重保護；環境使用需注意：適用于室內 / 室外無陽光直射環境，避免水中浸泡超 30 分鐘；工作溫度 - 30~+65℃（需參考減額曲線），海拔超 2000 米時無風扇機型環溫需按 3.5℃/1000 米調降；同時不適用于 EU 和中國的 LED 應用。
LPV-35 系列的保護機制有何不同，過負載和過電壓的觸發與恢復方式分別是什么？答案：過負載保護觸發閾值為額定輸出功率的 110~150%，采用打嗝模式，異常條件移除后可自動恢復；過電壓保護按各型號設定專屬閾值（如 5V 型 5.75~6.75V、36V 型 41.4~48.6V），觸發后直接關閉輸出電壓，需人工重啟電源才能恢復輸出。
