明緯 LPV-20 系列是20W 級單組輸出開關電源，為IP67 全防護型 Class Ⅱ 無 FG 電源，具備恒壓設計、全范圍交流輸入、300VAC 浪涌 5 秒承受能力，擁有短路 / 過負載 / 過電壓三重保護且支持自然風冷，適配 LED 相關裝置，有 5V/12V/15V/24V 四種輸出規格，各規格額定功率最高 20.2W，工作溫度達 **-30~+70℃，通過多項安規與 EMC 認證，MTBF 最低 6025.8K hrs，提供2 年保固 **，但不適用于 EU 和中國的 LED 應用。

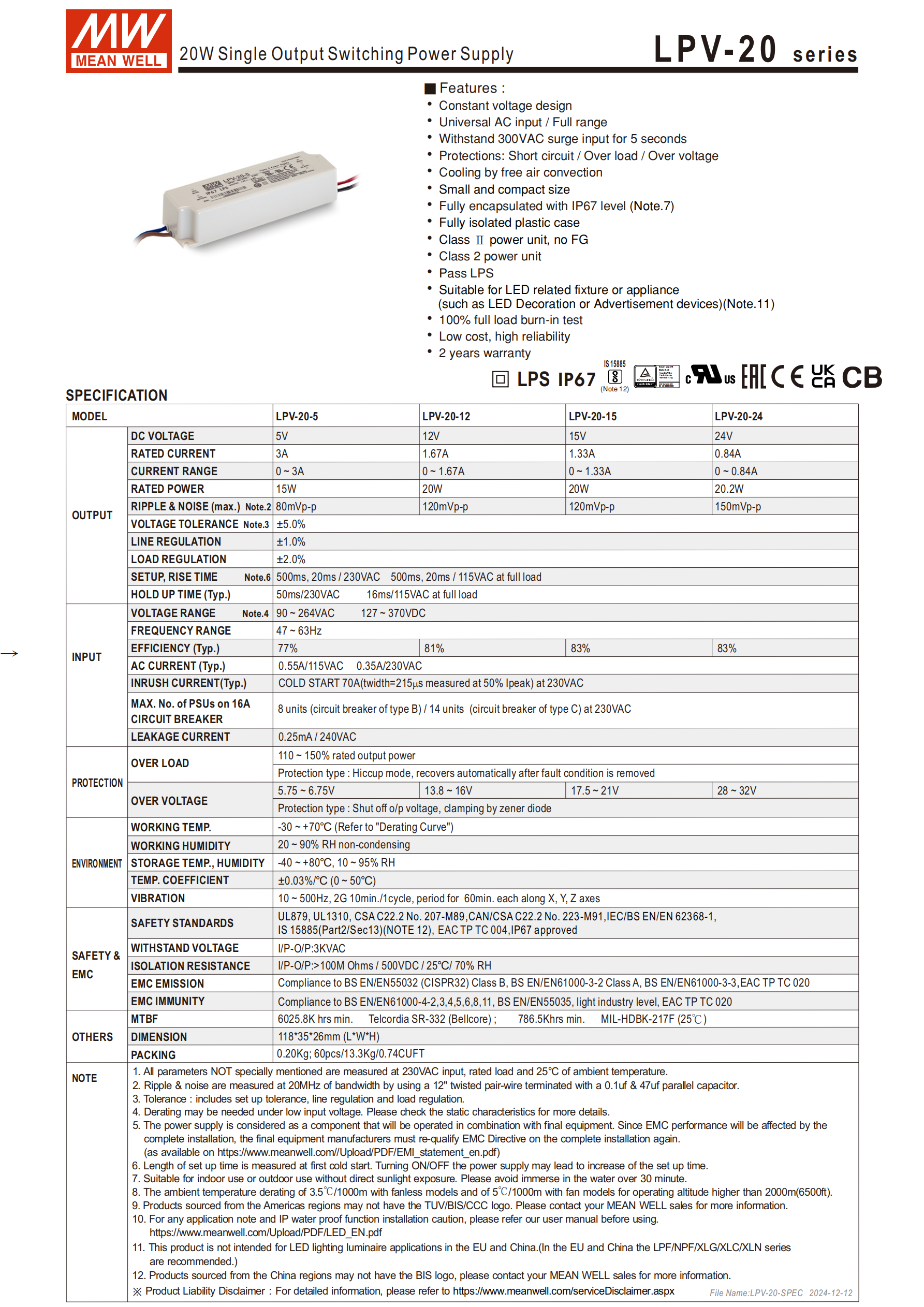

本文檔為明緯LPV-20 系列 20W 單組輸出開關電源的技術規格書，詳細列明了該系列電源的核心特性、輸出規格、電氣參數、保護功能、環境要求、認證標準、物理尺寸及應用備注等關鍵信息，以下為分點詳細總結：
核心產品屬性
屬于20W 級單組輸出開關電源，為IP67 等級全防護型，采用絕緣塑膠外殼，是 Class Ⅱ 電源（無 FG）、Class 2 電源，通過 LPS 限功率電源測試；
核心特性：恒壓設計、國際通用全范圍交流輸入、可承受300VAC 浪涌輸入 5 秒，具備短路 / 過負載 / 過電壓三重保護，自然風冷、外形小巧，完成 100% 滿載老化測試，低成本高信賴度，提供2 年保固。
核心輸出規格該系列分 4 款型號，各型號輸出參數差異顯著，關鍵數值如下表：
型號 直流輸出電壓 額定電流 電流范圍 額定功率 紋波與噪聲（最大） 過電壓保護范圍 LPV-20-5 5V 3A 0~3A 15W 80mVp-p 5.75~6.75V LPV-20-12 12V 1.67A 0~1.67A 20W 120mVp-p 13.8~16V LPV-20-15 15V 1.33A 0~1.33A 20W 120mVp-p 17.5~21V LPV-20-24 24V 0.84A 0~0.84A 20.2W 150mVp-p 28~32V 關鍵電氣參數
輸入：電壓范圍90~264VAC 或 127~370VDC，頻率范圍 47~63Hz；冷啟動浪涌電流 Typ.70A/230VAC，漏電流0.25mA/240VAC；
精度與調整率：電壓精度 **±5.0%±1.0%，負載調整率±2.0%，溫度系數±0.03%/℃(0~50℃)**；
啟動與保持：滿載時啟動時間 500ms、上升時間 20ms（230VAC/115VAC 一致）；保持時間 Typ.50ms/230VAC、16ms/115VAC；
效率：Typ. 值為 77%（5V）、81%（12V）、83%（15V/24V）；
斷路器配置：230VAC 時，B 型可配 8 臺、C 型可配 14 臺。
保護功能
過負載保護：當負載達額定輸出功率的110~150% 時觸發，采用打嗝模式，電壓異常條件清除后可自動恢復；
過電壓保護：各型號對應不同保護電壓范圍，采用二極管鉗位或關閉輸出的保護方式；
含短路保護，與過負載、過電壓構成三重保護體系。
環境使用參數
工作環境：溫度 **-30~+70℃**（需參考減額曲線），濕度 20~90% RH 且無冷凝；
儲存環境：溫度 **-40~+80℃**，濕度 10~95% RH；
耐振動：可承受 10~500Hz、2G 的振動，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
海拔要求：操作海拔高于 2000 米時，無風扇機型工作環溫需調降 3.5℃/1000 米。
安規與電磁兼容
安規認證：通過 UL879、UL1310、CSA C22.2 No.207-M89、IEC/BS EN/EN 62368-1、IS 15885 等認證，IP67 認證通過；
絕緣性能：I/P-O/P 耐壓3KVAC，絕緣阻抗 **>100M Ohms/500VDC**（25℃/70% RH）；
EMC 發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A 等；
EMC 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035 等輕工業標準。
物理與壽命參數

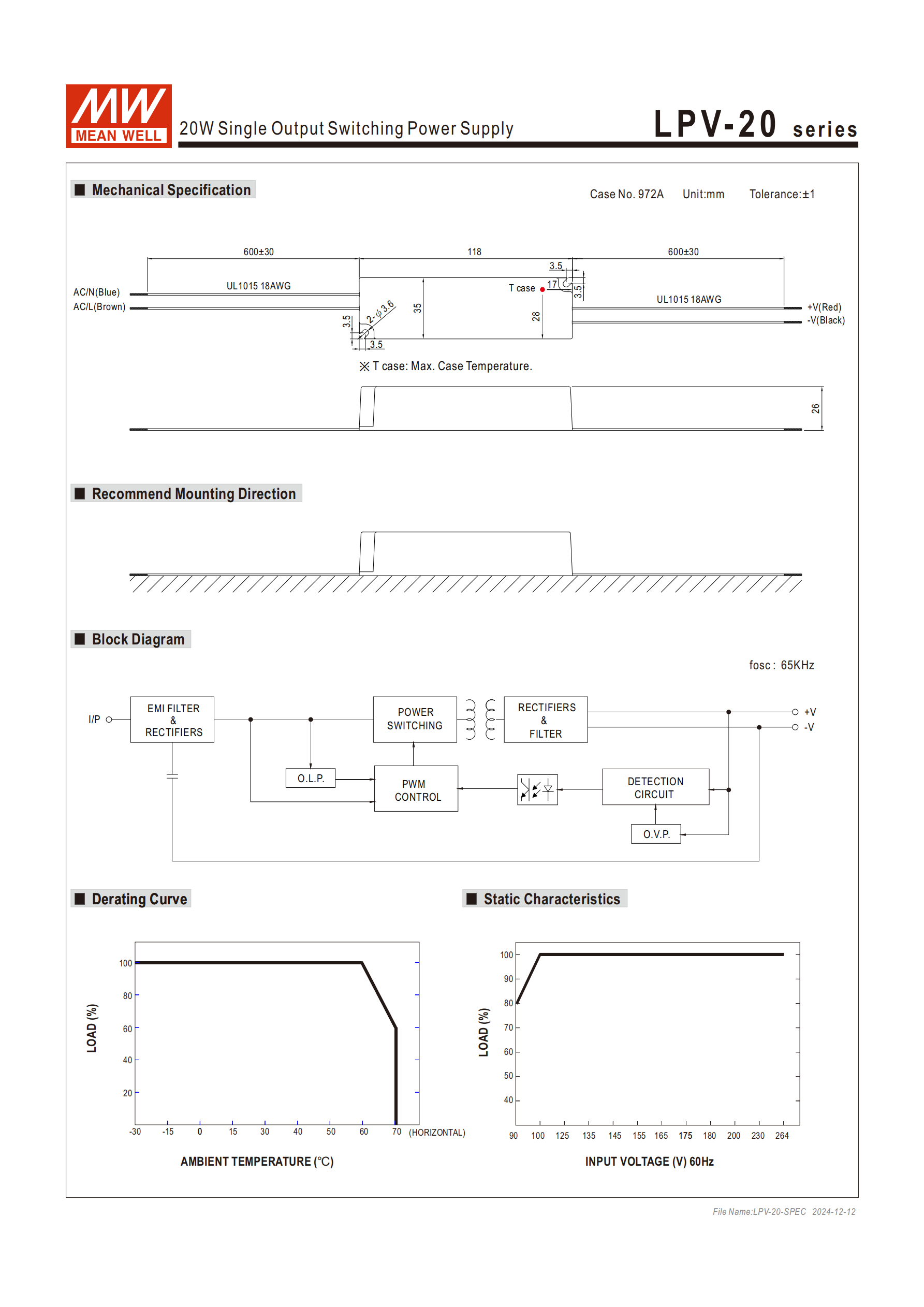

外形尺寸：1183526mm(LWH)，單臺重量0.20Kg，60 臺裝總重 13.3Kg，體積 0.74CUFT；
線材規格：采用 UL1015 18AWG 線材，AC/L（棕色）、AC/N（藍色）、+V（紅色）、-V（黑色），線長 600±30mm；
MTBF（平均無故障時間）：最低6025.8K hrs（Telcordia SR-332 標準）；786.5K hrs（MIL-HDBK-217F 標準，25℃）。
應用與重要備注
適用場景：適合 LED 相關裝置與電器產品（如裝飾、廣告照明設備）；
禁用場景：不適用于 EU 和中國的 LED 應用，建議該區域使用 LPF/NPF/XLG/XLC/XLN 系列；
防護注意：IP67 防護僅適用于室內 / 室外無陽光直射環境，避免浸泡在水中超過 30 分鐘；
其他：低輸入電壓需減額輸出；EMC 受終端裝置影響，制造商需重新確認；連續開關機可能延長啟動時間；中國大陸產產品無 BIS 徽標、美洲產產品無 TUV/BIS/CCC 徽標。
關鍵問題
LPV-20 系列電源的防護等級與使用環境限制是什么？該系列電源為IP67 等級全防護型，僅適用于室內或室外無陽光直射的環境，且需避免浸泡在水中超過 30 分鐘；當操作海拔高于 2000 米時，無風扇機型的工作環境溫度需按 3.5℃/1000 米的標準調降，低輸入電壓情況下還需對輸出進行減額操作。
LPV-20 系列各型號的核心輸出參數與過壓保護范圍有何差異？該系列分 4 款型號，5V 款額定功率 15W、額定電流 3A、過壓保護 5.75~6.75V、紋波 80mVp-p；12V 款額定功率 20W、額定電流 1.67A、過壓保護 13.8~16V、紋波 120mVp-p；15V 款額定功率 20W、額定電流 1.33A、過壓保護 17.5~21V、紋波 120mVp-p；24V 款額定功率 20.2W、額定電流 0.84A、過壓保護 28~32V、紋波 150mVp-p。
LPV-20 系列電源的應用場景與地域限制是什么，替代系列有哪些？該系列適合 LED 相關裝置與電器產品（如裝飾、廣告照明設備），核心限制為不適用于 EU 和中國的 LED 應用場景；針對 EU 和中國的 LED 應用，明緯推薦使用 LPF、NPF、XLG、XLC、XLN 系列替代。
