明緯LPHC-18 系列為 18W 單組輸出恒流模式開關電源，擁有 LPHC-18-350、LPHC-18-700 兩款型號，輸入支持180~264VAC/254~370VDC，具備IP67防護等級與 Class Ⅱ 電源屬性，通過 LPS 等多項安規認證，搭載短路 / 過電壓 / 過溫度三重保護，工作溫度達 **-30~+70℃**，MTBF 值最低 7399.9K hrs，專為 LED 裝飾、廣告照明等設備設計，擁有 2 年保固，且 100% 滿載老化測試保障可靠性。

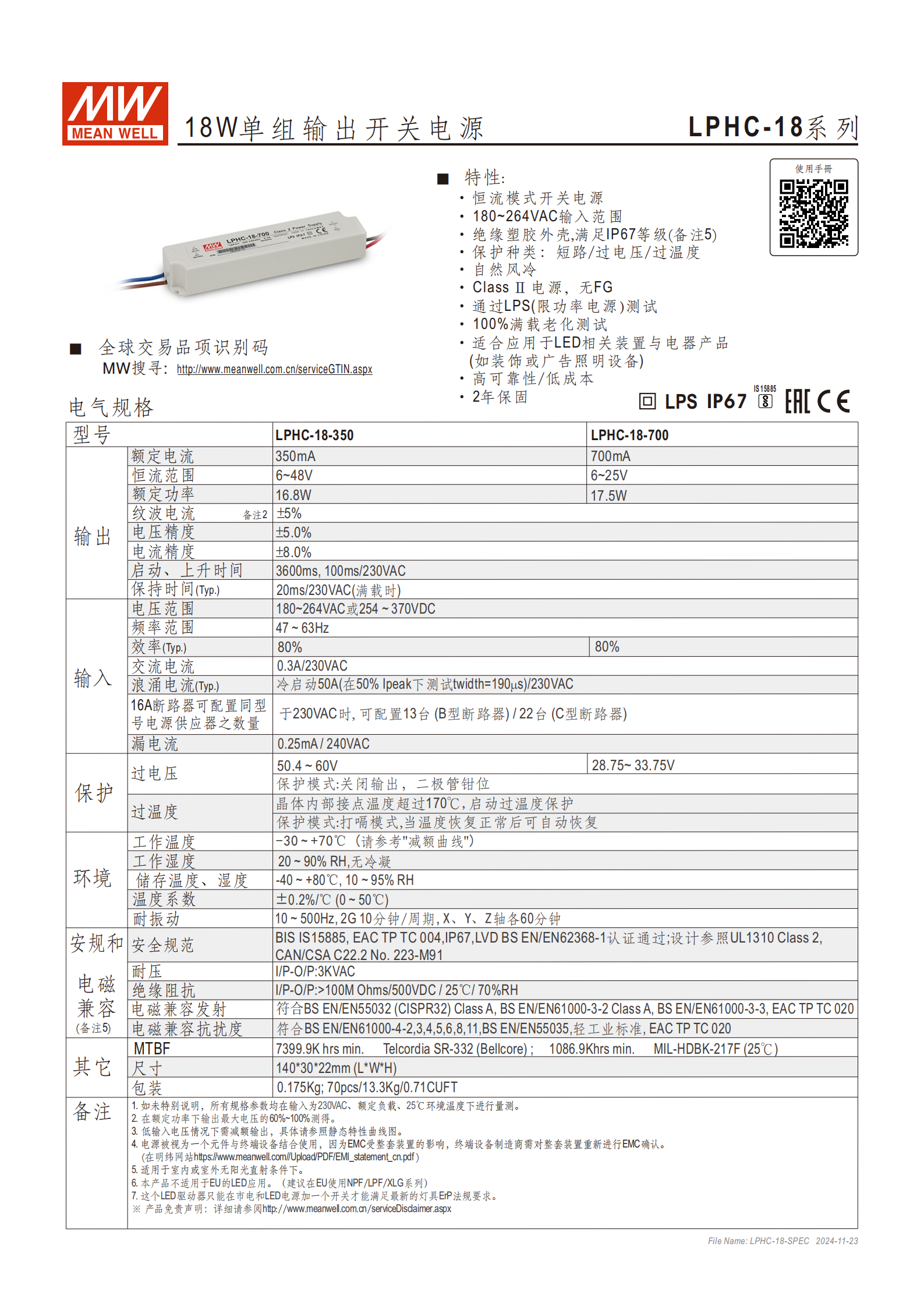

一、產品基礎信息
明緯LPHC-18 系列為18W 單組輸出恒流模式開關電源，是針對 LED 相關裝置設計的專用電源，核心優勢為高可靠性、低成本，通過100% 滿載老化測試，提供2 年保固，為 Class Ⅱ 電源（無 FG），采用絕緣塑膠外殼，滿足IP67防護等級，且通過 LPS（限功率電源）測試，自然風冷散熱。
二、核心型號與輸出參數
該系列包含兩款核心型號，具體輸出參數如下表，紋波電流均為 **±5%，電流精度統一為±8.0%**，額定功率均接近 18W 設計值。
| 型號 | 額定電流 | 恒流電壓范圍 | 額定功率 | 過電壓保護值 |
|---|---|---|---|---|
| LPHC-18-350 | 350mA | 6~48V | 16.8W | 50.4 ~ 60V |
| LPHC-18-700 | 700mA | 6~25V | 17.5W | 28.75 ~ 33.75V |
三、輸入電氣參數
輸入范圍：180~264VAC 或 254 ~ 370VDC，頻率范圍47 ~ 63Hz；
能效與電流：兩款型號效率均為 Typ.80%，交流輸入電流0.3A/230VAC；
浪涌電流：冷啟動50A/230VAC（50% Ipeak 下測試，twidth=190 μs）；
斷路器配置：230VAC 時，B 型可配 13 臺、C 型可配 22 臺同型號電源；
漏電流：0.25mA / 240VAC。
四、電氣性能指標
啟動、上升時間：3600ms，100ms/230VAC；
保持時間：Typ.20ms/230VAC（滿載工況）；
溫度系數：± 0.2%/ ℃（0 ~ 50 ℃ 區間）；
耐壓與絕緣：I/P-O/P 耐壓3KVAC，絕緣阻抗 **>100M Ohms/500VDC**（25℃/70% RH）。
五、保護功能
產品搭載三重保護機制，覆蓋電路、電壓、溫度全維度：
短路保護：標配基礎短路防護；
過電壓保護：不同型號對應不同保護值，保護模式為關閉輸出 + 二極管鉗位；
過溫度保護：晶體內部接點溫度超過170 ℃ 啟動保護，采用打嗝模式，溫度恢復正常后可自動恢復。
六、環境適應參數
工作溫度：-30 ~ +70 ℃（需參考產品減額曲線，低輸入電壓需減額輸出）；
工作濕度：20 ~ 90% RH，無冷凝要求；
儲存溫濕度：-40 ~ +80 ℃，10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
七、安規與電磁兼容
安全規范：通過BIS IS15885、EAC TP TC 004、LVD BS EN/EN62368-1 認證，設計參照 UL1310 Class 2、CAN/CSA C22.2 No. 223-M91；
電磁兼容發射：符合BS EN/EN55032 (CISPR32) Class A、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020。
八、物理與壽命參數

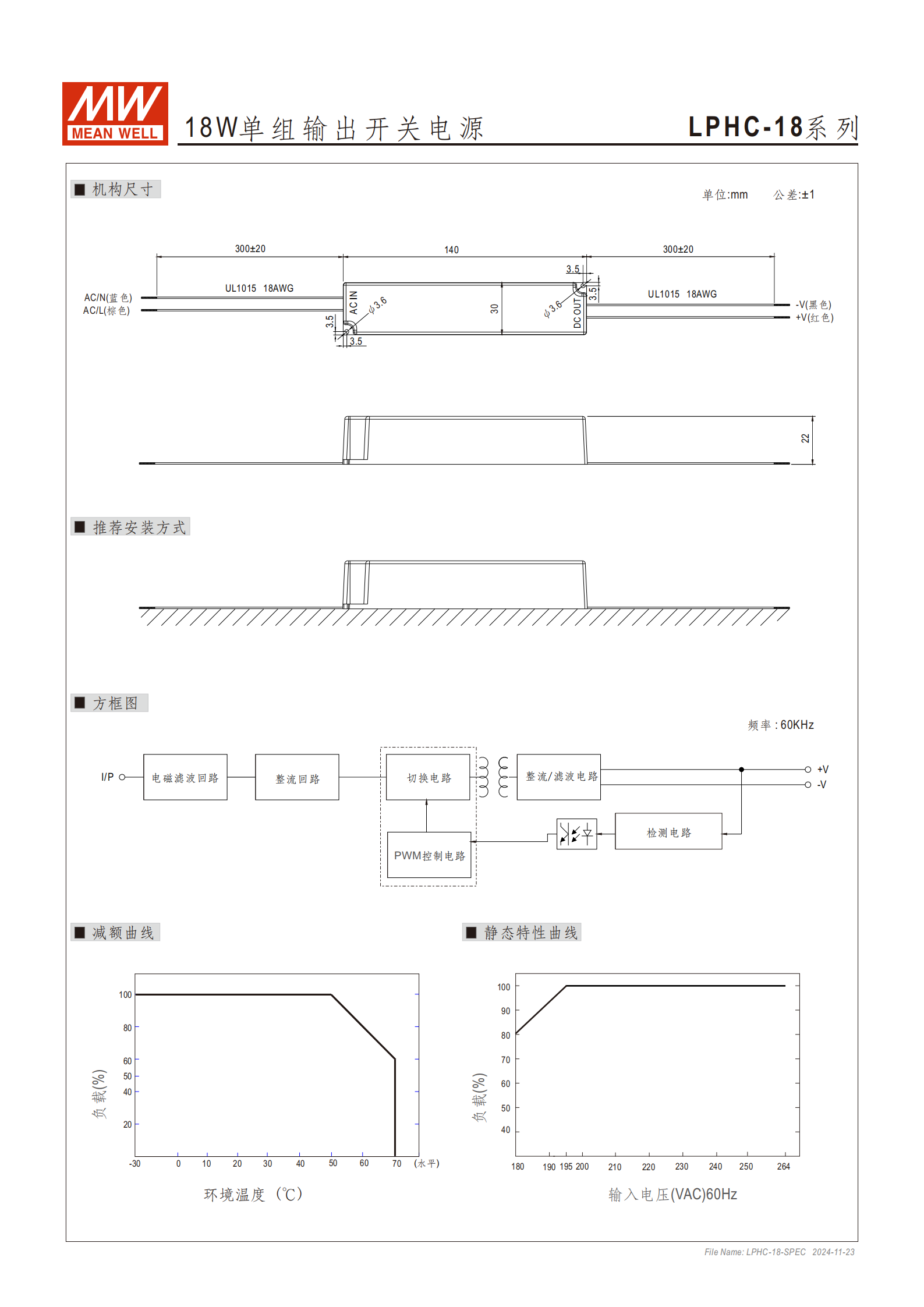

產品尺寸：140*30*22mm (L*W*H)，公差 ±1mm；
重量與包裝：單臺凈重0.175Kg，70pcs/13.3Kg/0.71CUFT；
線材規格：AC/DC 端均為 UL1015 18AWG，AC 端棕色為 L、藍色為 N，DC 端紅色為 + V、黑色為 - V；
平均無故障時間（MTBF）：最低7399.9K hrs（Telcordia SR-332 標準）；1086.9Khrs（MIL-HDBK-217F 標準，25℃）。
九、應用與重要備注
適用場景：LED 裝飾、廣告照明等 LED 相關裝置與電器產品，適用于室內 / 室外無陽光直射環境；
禁用區域：不適用于 EU 的 LED 應用，建議歐盟地區選用 NPF / LPF / XLG 系列；
法規要求：該 LED 驅動器需在市電和 LED 電源間加裝開關，方可滿足最新燈具 ErP 法規；
EMC 說明：電源為元件級產品，終端設備制造商需結合整套裝置重新進行 EMC 確認；
測試基準：未特別說明時，所有參數均在230VAC 輸入、額定負載、25℃環境下量測。
關鍵問題
問題 1（產品適配性）：LPHC-18 系列兩款型號的恒流參數有何差異，分別適配什么規格的 LED 負載？
答案：LPHC-18-350 額定電流 350mA、恒流電壓范圍 6~48V，適配低電流、寬電壓區間的 LED 負載；LPHC-18-700 額定電流 700mA、恒流電壓范圍 6~25V，適配中電流、窄電壓區間的 LED 負載，兩款均為恒流模式，核心適配 LED 裝飾、廣告照明類設備。
問題 2（環境與使用限制）：LPHC-18 系列的使用環境有哪些要求，且存在哪些地區 / 使用上的硬性限制？
答案：環境要求：工作溫度 - 30~+70℃（低輸入電壓需減額輸出）、工作濕度 20~90% RH 無冷凝，僅適用于室內 / 室外無陽光直射環境；硬性限制：①不適用于歐盟地區的 LED 應用，建議替換為 NPF/LPF/XLG 系列；②需在市電與 LED 電源間加裝開關，才能滿足最新燈具 ErP 法規；③作為元件級產品，終端設備需重新做 EMC 確認。
問題 3（可靠性與保護）：LPHC-18 系列保障可靠性的設計有哪些，且過溫度保護的觸發條件和恢復機制是什么？
答案：可靠性設計：①100% 滿載老化測試；②IP67 防護等級 + 絕緣塑膠外殼；③MTBF 最低 7399.9K hrs；④短路 / 過電壓 / 過溫度三重保護；⑤通過 LPS、BIS IS15885 等多項安規認證。過溫度保護：觸發條件為晶體內部接點溫度超過 170℃；恢復機制為采用打嗝模式，當設備溫度恢復至正常范圍后，保護自動解除，電源恢復工作。
