明緯LPH-18 系列為 18W 單組輸出開關電源，適配180~264VAC輸入，擁有 12V/24V/36V 三種輸出規格，配備IP67 等級全防護型絕緣塑膠外殼，屬 Class Ⅱ 電源無 FG 且通過 LPS 測試，具備短路、過負載等全方面保護功能，自然風冷設計，經 100% 滿載老化測試，可靠性高、成本低，適配 LED 裝飾 / 廣告照明等裝置，工作溫度 **-30~+70℃**，提供 2 年保固，同時滿足多項安規與電磁兼容標準，MTBF 值達 7827.3K hrs min.（Telcordia SR-332）。
一、產品基礎信息
明緯LPH-18 系列為 18W 單組輸出開關電源，主打適配 LED 相關裝置與電器產品（如裝飾、廣告照明設備），核心優勢為高可靠性、低成本，提供2 年保固，經100% 滿載老化測試，屬全球交易品項，為 Class Ⅱ 電源無 FG，且通過 LPS（限功率電源）測試。
二、核心產品特性
輸入電壓范圍：180~264VAC或 254~370VDC，輸入頻率 47~63Hz；
防護設計：IP67 等級全防護型絕緣塑膠外殼，適用于室內或室外無陽光直射環境；
保護功能：全覆蓋短路、過負載、過電壓、過溫度保護，不同保護對應專屬恢復 / 關斷模式；
散熱方式：自然風冷，無額外散熱配件需求；
電路設計：工作頻率 60KHz，含電磁濾波、整流、切換、PWM 控制等完整回路。

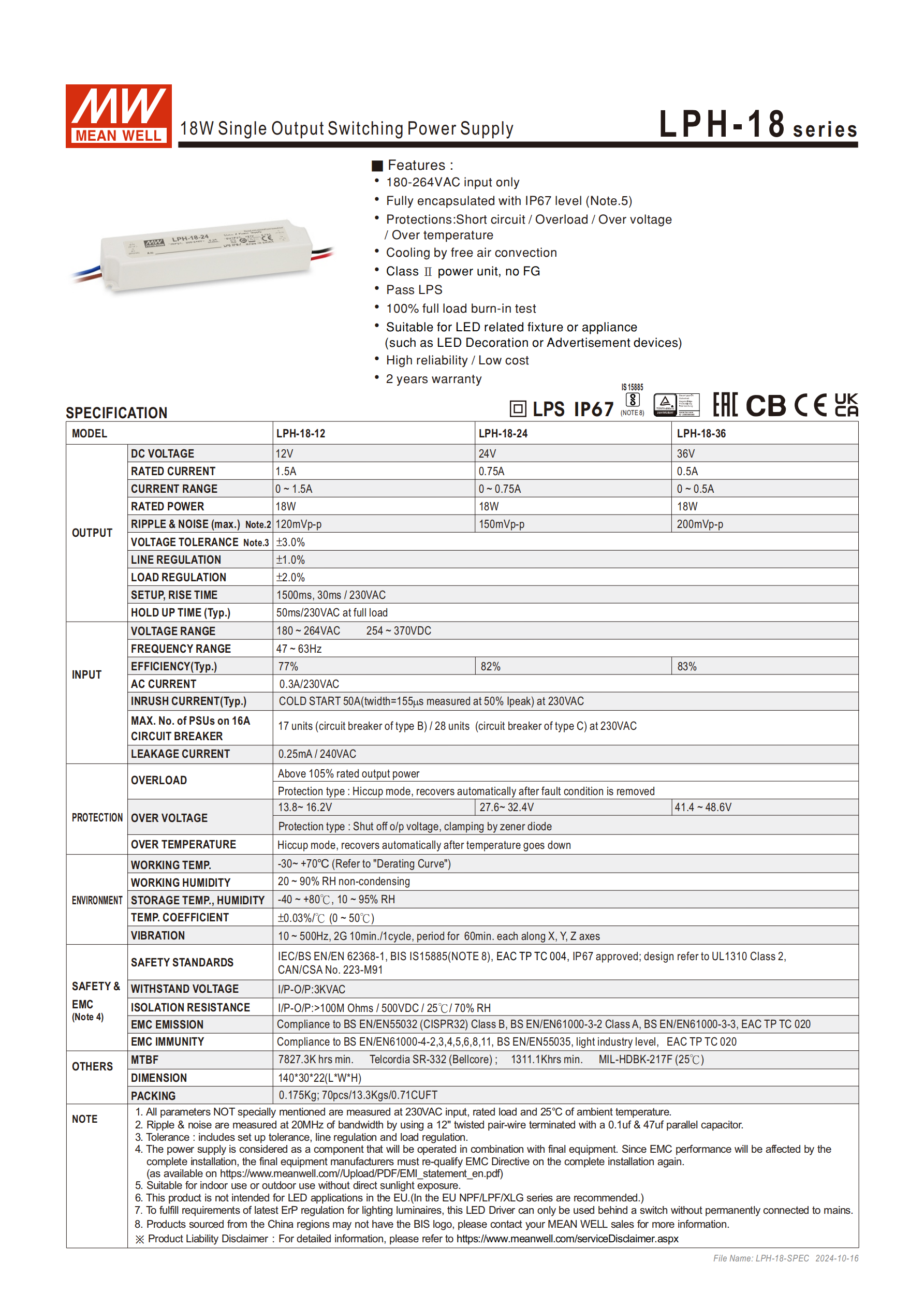

三、電氣核心規格
該系列分 3 款型號，核心輸出參數與關鍵電氣指標如下表，所有未特別說明參數均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 輸出直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 效率（Typ.） | 過電壓保護范圍 |
|---|---|---|---|---|---|---|---|
| LPH-18-12 | 12V | 1.5A | 0~1.5A | 18W | 120mVp-p | 77% | 13.8~16.2V |
| LPH-18-24 | 24V | 0.75A | 0~0.75A | 18W | 150mVp-p | 82% | 27.6~32.4V |
| LPH-18-36 | 36V | 0.5A | 0~0.5A | 18W | 200mVp-p | 83% | 41.4~48.6V |
| 通用電氣指標： |
電壓精度 **±3.0%（含設定誤差、線性 / 負載調整率），線性調整率與負載調整率均為±1.0%**；
啟動 / 上升 / 保持時間：滿載時 2.0%、1500ms、30ms/230VAC；
交流電流：0.3A/230VAC，冷啟動浪涌電流50A(50% Ipeak 下測試，twidth=155μs)/230VAC；
漏電流：0.25mA / 240VAC；
斷路器配置：230VAC 時，16A B 型可配 17 臺、C 型可配 28 臺同型號電源；
過負載保護：大于額定輸出功率105% 觸發，打嗝模式且異常移除后自動恢復；
過溫度保護：打嗝模式，溫度恢復后自動恢復（需參考減額曲線）。
四、環境與物理參數
環境適應性
工作溫度：-30 ~ +70 ℃，工作濕度 20 ~ 90% RH（無冷凝）；
儲存溫度 / 濕度：-40 ~ +80 ℃、10 ~ 95% RH；
溫度系數：± 0.03%/ ℃（0 ~ 50 ℃）；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

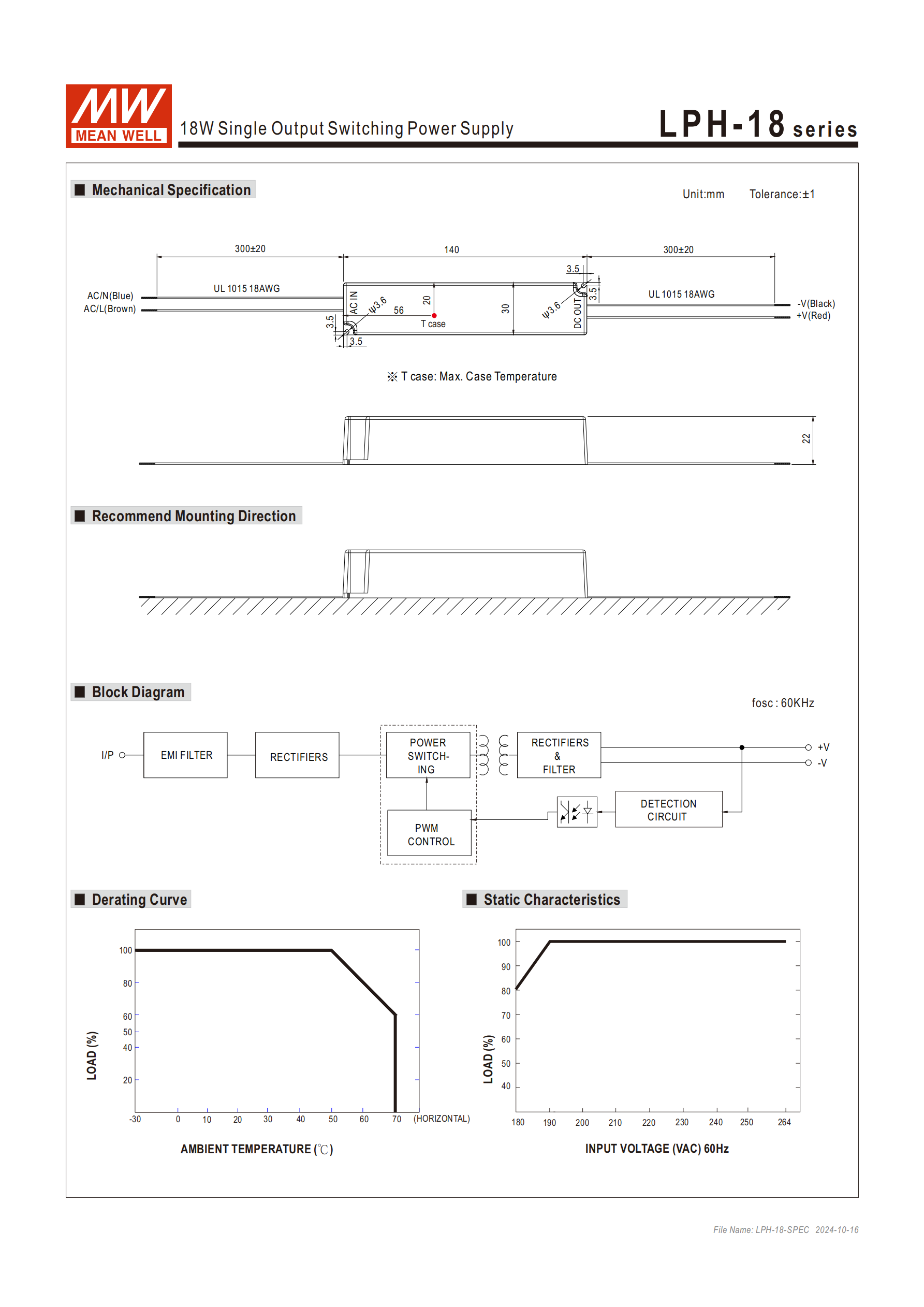

物理規格
尺寸：1403022mm (LWH)，公差 ±1mm；
包裝與重量：單臺 0.175Kg，70pcs/13.3Kg/0.71CUFT；
接線：AC 端為棕色（L）、藍色（N），DC 端為紅色（+V）、黑色（-V），線材規格 UL 1015 18AWG。
五、安規與電磁兼容
安全規范：通過IP67 認證，符合 IEC/BS EN/EN 62368-1，設計參照 BIS IS15885、EAC TP TC 004、UL1310 Class 2、CAN/CSA No. 223-M91；
絕緣與耐壓：I/P-O/P 耐壓3KVAC，絕緣阻抗 I/P-O/P:>100M Ohms/500VDC（25℃/70%RH）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3 、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035（輕工業標準）、EAC TP TC 020；
備注：電源作為元件與終端設備結合時，終端制造商需重新確認整套裝置的 EMC。
六、其他關鍵參數與使用備注
平均無故障時間（MTBF）：7827.3K hrs min.（Telcordia SR-332）；1311.1Khrs min.（MIL-HDBK-217F，25℃）；
紋波噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
地區與法規備注：
不適用于EU 的 LED 應用，建議替換為 NPF / LPF / XLG 系列；
需在市電和 LED 電源間加開關，滿足最新燈具 ErP 法規；
中國地區產品可能無 BIS 徽標，詳情咨詢明緯業務；
減額曲線：產品負載能力隨環境溫度升高、輸入電壓偏離額定值而下降，需參考對應曲線使用。
關鍵問題
問題 1（產品適配性）：LPH-18 系列開關電源的適用場景與禁用場景分別是什么，有哪些法規適配要求？
答案：適用場景為 LED 相關裝置與電器產品，如裝飾、廣告照明設備；禁用場景為歐盟（EU）地區的 LED 應用，該地區建議使用明緯 NPF / LPF / XLG 系列。法規適配要求為該 LED 驅動器需在市電和 LED 電源之間增加一個開關，才能滿足最新的燈具 ErP 法規要求。
問題 2（性能與保護）：LPH-18 系列三款型號的核心輸出參數有何差異，過負載、過電壓保護分別采用何種模式？
答案：核心輸出差異為電壓 / 電流不同，LPH-18-12 是 12V/1.5A、LPH-18-24 是 24V/0.75A、LPH-18-36 是 36V/0.5A，額定功率均為 18W，紋波噪聲和效率也隨型號略有不同；過負載保護在負載大于額定功率 105% 時觸發，為打嗝模式，負載異常移除后可自動恢復；過電壓保護為關斷輸出 + 二極管鉗位模式，三款型號對應不同的電壓保護范圍，分別為 13.8~16.2V、27.6~32.4V、41.4~48.6V。
問題 3（環境與安裝）：LPH-18 系列的防護等級、工作環境溫濕度范圍是多少，物理尺寸與接線規格如何？
答案：防護等級為IP67，適用于室內或室外無陽光直射環境；工作溫度為 - 30 ~ +70 ℃，工作濕度為 20 ~ 90% RH（無冷凝）。物理尺寸為 1403022mm (LWH)，公差 ±1mm；接線規格為 AC 輸入端棕色接 L、藍色接 N，DC 輸出端紅色接 + V、黑色接 - V，線材均為 UL 1015 18AWG 規格。
