明緯 LPC-150 系列是150W 單組輸出 LED 專用開關電源，采用恒電流模式設計，輸入電壓覆蓋180~305VAC/254~431VDC，具備IP67 全防護等級與 ClassⅡ 無 FG 設計，擁有短路、過電壓、過溫度三重自動恢復式保護，效率最高達90%，提供 350mA、500mA、700mA、3150mA 四種額定輸出電流規格，工作溫度為 **-25~+50℃，通過多項安規與電磁兼容認證，MTBF 值表現優異，適配 LED 裝飾 / 廣告照明等場景，提供2 年保固 ** 且經 100% 滿載老化測試。
一、產品核心定位與基礎特性
明緯 LPC-150 系列為150W 單組輸出 LED 專用開關電源，核心采用恒電流模式設計，專為 LED 相關裝置（裝飾、廣告照明設備）打造，不適用 EU 和中國的 LED 應用；產品為ClassⅡ 電源（無 FG），搭配絕緣塑膠外殼，達到IP67 全防護等級，支持自然風冷，具備低成本、高信賴度的特點，經過100% 滿載老化測試，提供2 年保固服務。

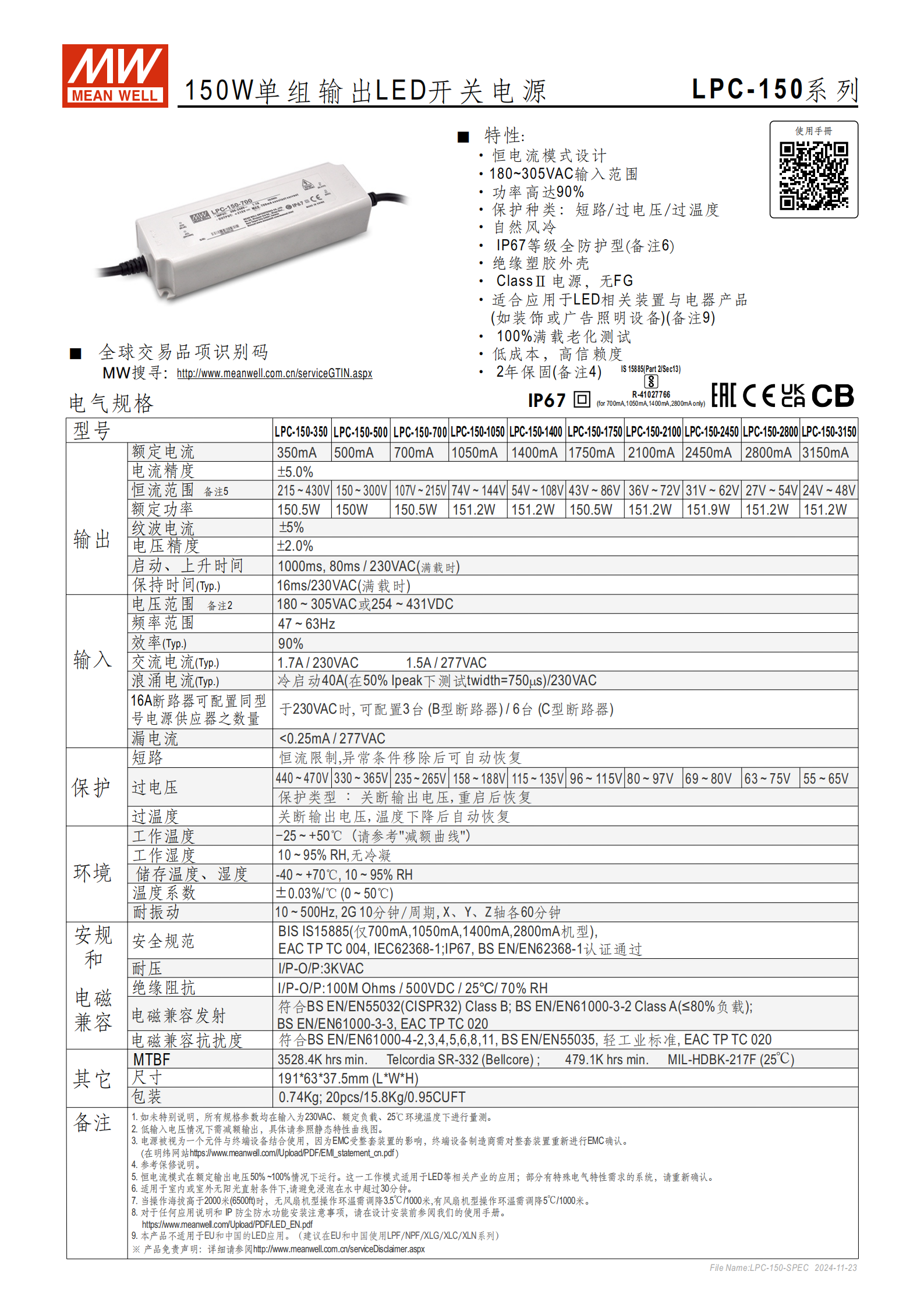

二、電氣規格核心參數
該系列有 4 款型號，核心輸出與輸入?yún)?shù)如下表，全系列效率典型值達90%，輸入頻率范圍為47~63Hz，紋波電流 ±5%，電壓精度 ±2.0%，電流精度 ±5.0%。
| 型號 | 額定電流 | 恒流范圍（V） | 額定功率 | 過電壓保護值（V） |
|---|---|---|---|---|
| LPC-150-350 | 350mA | 215~430 | 150.5W | 440~470 |
| LPC-150-500 | 500mA | 150~300 | 150W | 330~365 |
| LPC-150-700 | 700mA | 107~215 | 150.5W | 235~265 |
| LPC-150-3150 | 3150mA | 27~54/24~48 | 151.2W | 55~65 |
輸入?yún)?shù)：電壓范圍為180~305VAC或254~431VDC，230VAC 下交流電流典型值 1.7A、277VAC 下 1.5A；冷啟動浪涌電流典型值 40A（230VAC），230VAC/50% Ipeak 下可配置 3 臺同型號電源（B 型斷路器）；漏電流 < 0.25mA/277VAC。
輸出參數：啟動 / 上升時間為 1000ms、80ms/230VAC（滿載），保持時間典型值 16ms/230VAC（滿載）；恒流模式適用于額定輸出電壓 50%~100% 區間。
三、保護功能
產品配備三重防護，且多數為自動恢復式，保障使用安全：
短路保護：采用恒流限制方式，異常條件移除后可自動恢復。
過電壓保護：不同型號對應不同保護電壓閾值，觸發后關斷輸出電壓。
過溫度保護：溫度超標時關斷輸出電壓，待溫度下降后自動恢復。
四、環境工作參數
工作溫度：-25~+50℃（低輸入電壓、海拔高于 2000 米時需按要求減額 / 調降環溫，具體參考減額曲線）。
工作濕度：10~95% RH，無冷凝；儲存溫度 **-40~+70℃**，儲存濕度 10~95% RH。
溫度系數：±0.03%/℃（0~50℃區間）；耐振動：10~500Hz、2G，10 分鐘 / 周期。
防護使用：IP67 適用于室內 / 室外無陽光直射環境，避免浸泡在水中超過 30 分鐘；海拔高于 2000 米時，無風扇機型環溫每 1000 米調降 3.5℃。
五、安規、電磁兼容與性能指標
安規認證：符合 BIS IS15885（僅 700mA/1050mA/1400mA/2800mA 型號）、EAC TP TC 004、IEC62368-1、BS EN/EN62368-1。
電磁兼容：發射端符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A 等；抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035 等。
絕緣與耐壓：I/P-O/P 耐壓3KVAC；I/P-O/P 絕緣阻抗100M Ohms / 500VDC / 25℃。
MTBF：最低3528.4K hrs（Telcordia SR-332 標準）；最低479.1K hrs（MIL-HDBK-217F 標準，25℃）。

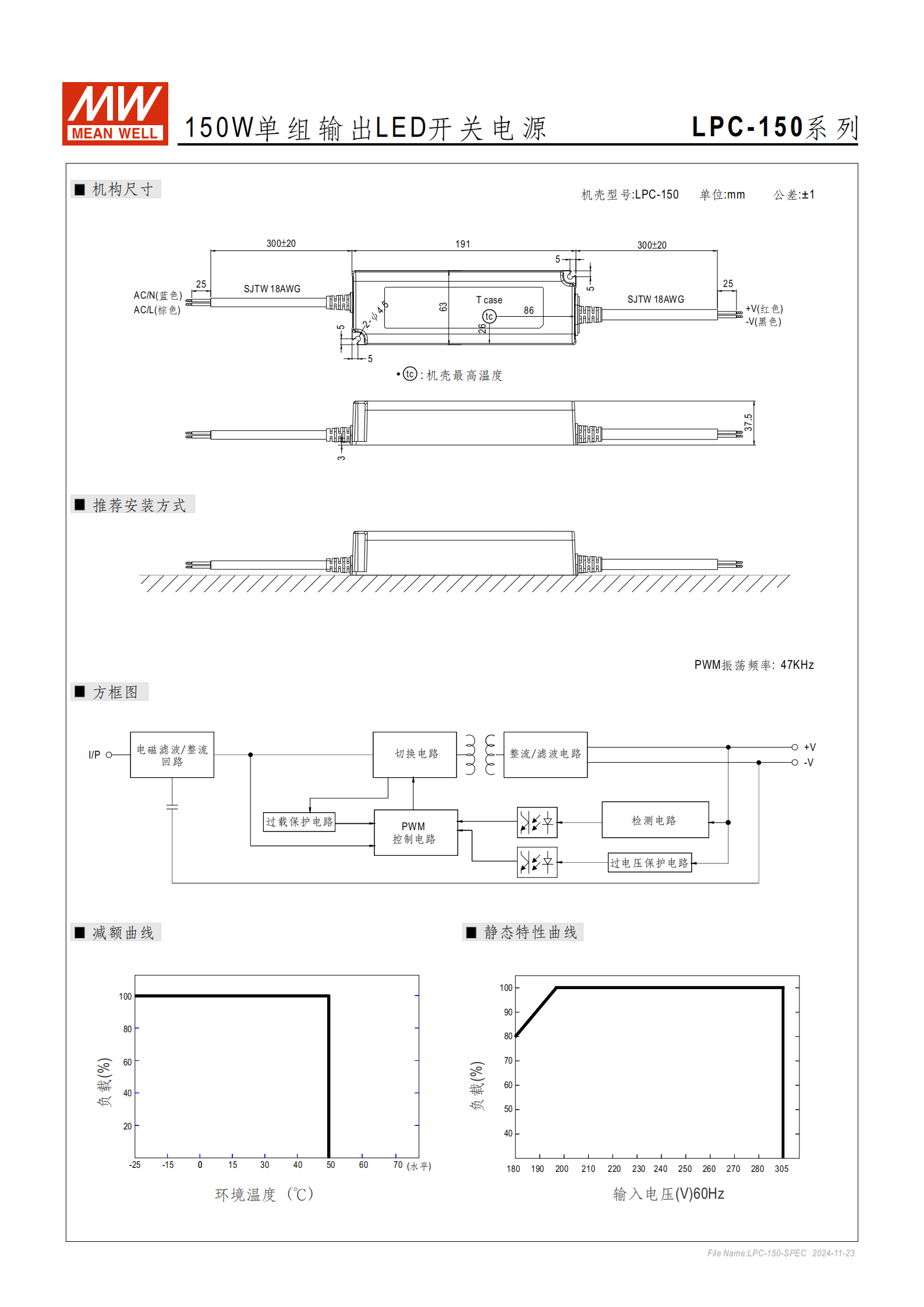

六、物理結構與包裝
尺寸與線材：產品尺寸1916337.5mm（LWH），公差 ±1mm；配線為 SJTW 18AWG，線色定義：AC/N (藍色)、AC/L (棕色)、+V (紅色)、-V (黑色)；PWM 振蕩頻率47KHz。
包裝規格：單臺重量0.74Kg，20 臺裝為 15.8Kg/0.95CUFT。
七、電路與安裝
核心電路包含：電磁濾波 / 整流、整流 / 濾波電路、切換電路、PWM 控制電路，以及過載、過電壓、檢測回路等。
安裝要求：需參考推薦安裝方式，電源作為元件與終端設備結合使用時，終端設備制造商需對整套裝置重新進行 EMC 測試。
關鍵問題
問題：明緯 LPC-150 系列電源的防護等級與使用環境限制有哪些？答案：該系列防護等級為 IP67 全防護，適用于室內或室外無陽光直射的環境，需避免浸泡在水中超過 30 分鐘；海拔高于 2000 米時，無風扇機型操作環溫每 1000 米需調降 3.5℃，且低輸入電壓情況下需按減額曲線減額輸出。
問題：LPC-150 系列不同型號的核心輸出差異及過壓保護閾值分別是什么？答案：該系列有 4 款型號，額定電流分別為 350mA、500mA、700mA、3150mA，對應恒流范圍為 215~430V、150~300V、107~215V、27~54/24~48V，額定功率均約 150W；過壓保護閾值依次為 440~470V、330~365V、235~265V、55~65V，觸發后均會關斷輸出電壓。
問題：LPC-150 系列電源的保護功能有哪些，各自的保護機制是什么？答案：具備短路、過電壓、過溫度三重保護；短路保護為恒流限制，異常條件移除后自動恢復；過電壓保護按型號對應不同電壓閾值，觸發后關斷輸出電壓；過溫度保護為溫度超標時關斷輸出電壓，待溫度下降后自動恢復。
