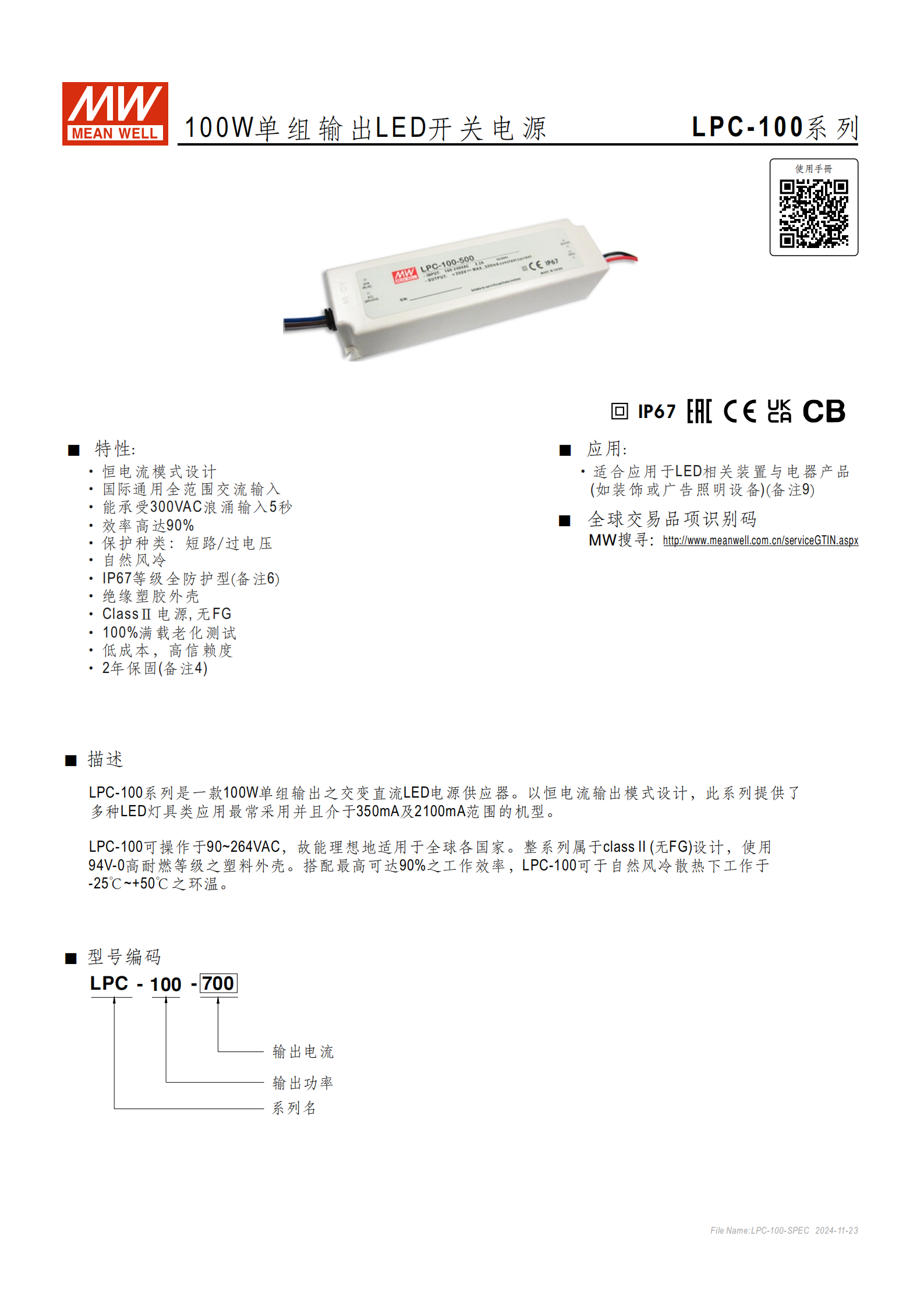

明緯LPC-100 系列為 100W 單組輸出 LED 開關電源，采用恒電流模式設計，具備IP67防護等級與 ClassⅡ 無 FG 設計，交流輸入覆蓋90~264VAC全球通用范圍，輸出電流涵蓋 350mA~2100mA 共 8 款機型，工作效率最高達90%，可在 **-25℃~+50℃** 自然風冷運行，通過 IEC 62368-1 等安規認證，擁有短路、過電壓保護且可自動恢復，MTBF 值最高達 4121.8K hrs，適用于 LED 裝飾 / 廣告照明（不適用于 EU 和中國市場），提供 2 年保固，整機尺寸為 190*52*37mm。
一、產品基礎定位
明緯LPC-100 系列是 100W 單組輸出的交變直流 LED 專用開關電源，核心為恒電流模式設計，專為 LED 燈具類應用打造，輸出電流覆蓋 350mA~2100mA 主流區間，屬于 ClassⅡ 電源（無 FG），采用 94V-0 高耐燃等級塑料外殼，是低成本、高信賴度的 LED 供電解決方案，提供2 年保固，且經過 100% 滿載老化測試。
二、核心特性
輸入輸出：支持90~264VAC國際通用全范圍交流輸入，同時兼容 127VDC~370VDC 直流輸入，能承受300VAC 浪涌輸入 5 秒；
效率與散熱：工作效率最高達90%，采用自然風冷散熱方式，無需額外散熱配件；
防護等級：IP67全防護型，適用于室內 / 室外無陽光直射環境，需避免水中浸泡超過 30 分鐘；
通用屬性：漏電流＜0.25mA/240VAC，冷啟動浪涌電流 75A/230VAC，可多臺配置 16A 斷路器。

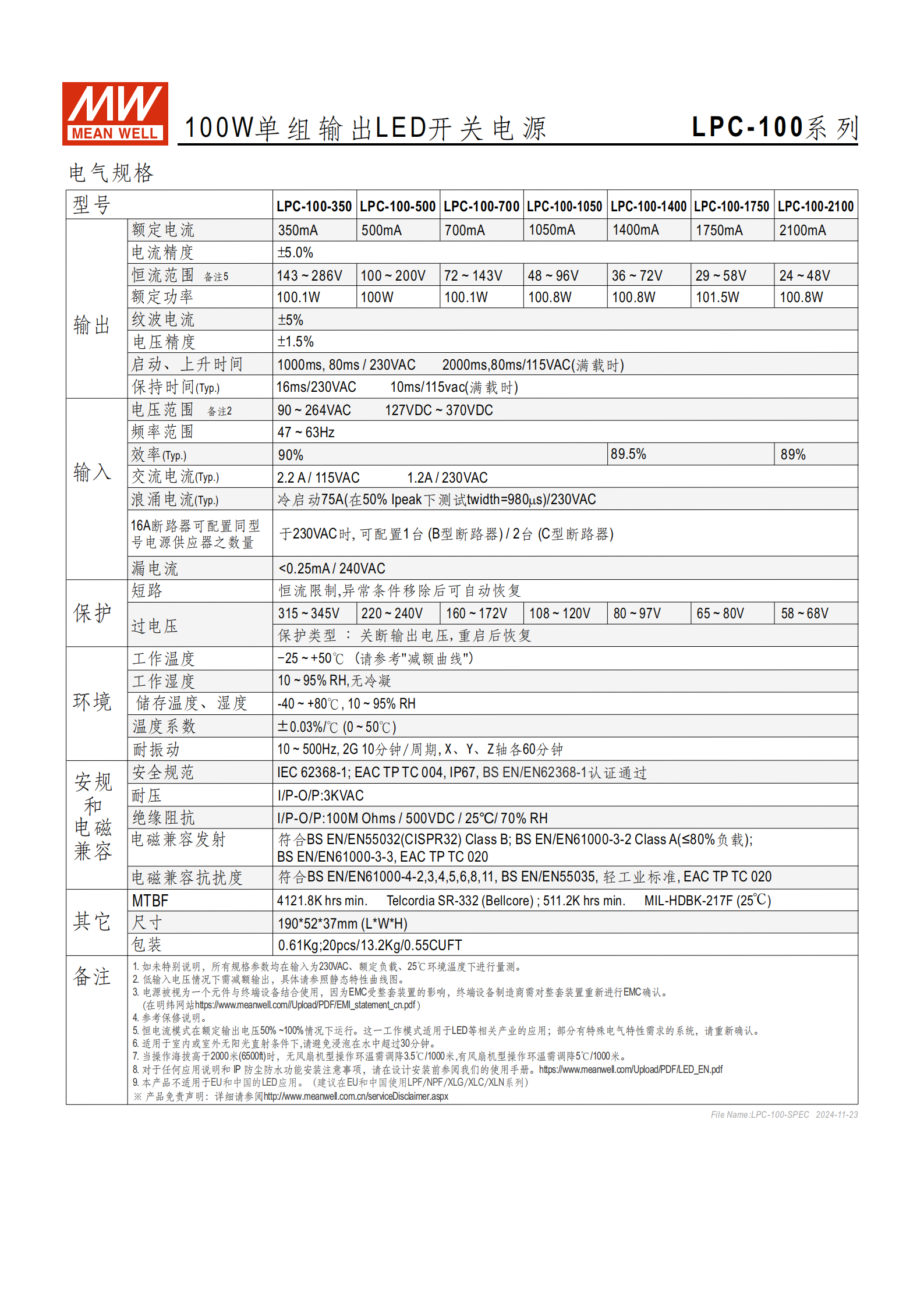

三、關鍵電氣規格
該系列共 8 款機型，核心電氣參數統一，細分僅體現在輸出電流、恒流范圍與過壓保護值，核心通用參數如下：
| 項目 | 規格值 |
|---|---|
| 電流精度 | ±5.0% |
| 電壓精度 | ±1.5% |
| 紋波電流 | ±5% |
| 啟動 / 上升時間 | 230VAC：1000ms/80ms；115VAC：2000ms/80ms（滿載） |
| 交流電流 | 115VAC：2.2A；230VAC：1.2A（Typ.） |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 耐壓 | I/P-O/P：3KVAC |
| 絕緣阻抗 | I/P-O/P：100M Ohms / 500VDC / 25℃ / 70% RH |
各機型專屬參數如下：
| 型號 | 額定電流 | 恒流范圍（V） | 額定功率（W） | 過壓保護電壓（V） | 效率（Typ.） |
|---|---|---|---|---|---|
| LPC-100-350 | 350mA | 143~286 | 100.1 | 315~345 | 90% |
| LPC-100-500 | 500mA | 100~200 | 100 | 220~240 | 90% |
| LPC-100-700 | 700mA | 72~143 | 100.1 | 160~172 | 90% |
| LPC-100-1050 | 1050mA | 48~96 | 100.8 | 108~120 | 90% |
| LPC-100-1400 | 1400mA | 36~72 | 100.8 | 80~97 | 89.5% |
| LPC-100-1750 | 1750mA | 29~58 | 101.5 | 65~80 | 89% |
| LPC-100-2100 | 2100mA | 24~48 | 100.8 | 58~68 | 89% |
四、保護功能
短路保護：采用恒流限制方式，當異常條件移除后可自動恢復，無需人工干預；
過電壓保護：不同機型對應不同關斷電壓（如上表），異常解除后重啟設備即可恢復。
五、環境與物理參數
工作環境：-25℃~+50℃（海拔＞2000 米時，每 1000 米環溫調降 3.5℃），工作濕度 10~95% RH（無冷凝）；
儲存環境：-40~+80℃，10~95% RH，無冷凝要求；
耐振動：10~500Hz、2G 振動強度，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘；

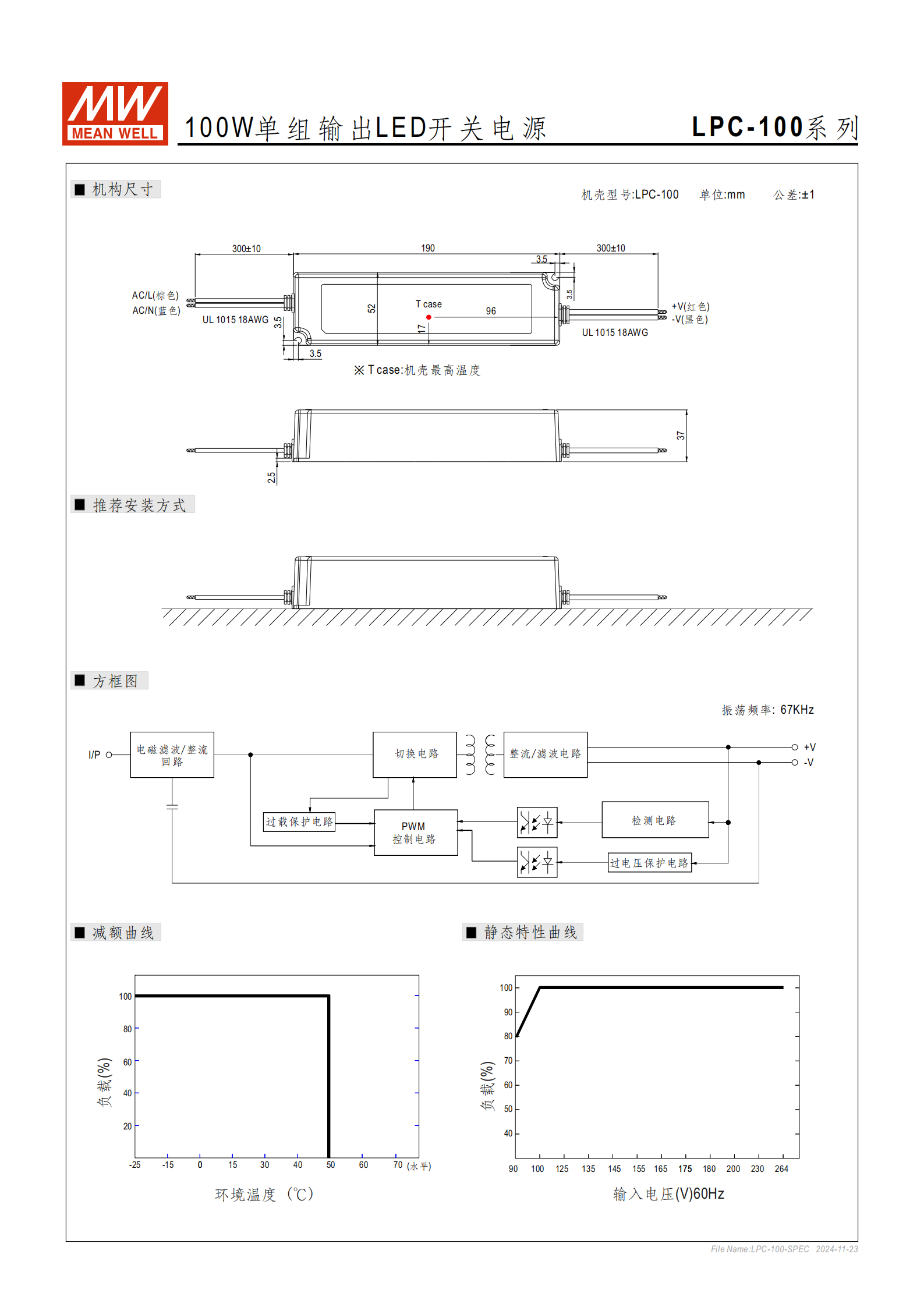

物理尺寸：190*52*37mm（L*W*H），單臺重量 0.61Kg，20 臺整包 13.2Kg，體積 0.55CUFT；
線材規格：AC/L（棕）、AC/N（藍）、+V（紅）、-V（黑）均為 UL 1015 18AWG 規格。
六、安規與電磁兼容
安全規范：通過IEC 62368-1、EAC TP TC 004、BS EN/EN62368-1 認證；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A（≤80% 負載）、EAC TP TC 020、BS EN/EN61000-3-3；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020；
平均無故障時間（MTBF）：4121.8K hrs min.（Telcordia SR-332）、511.2K hrs min.（MIL-HDBK-217F，25℃）。
七、應用與重要備注
適用場景：LED 相關裝置與電器產品，如裝飾、廣告照明設備；
禁用區域：不適用于 EU 和中國的 LED 應用，該區域推薦使用明緯 LPF/NPF/XLG/XLC/XLN 系列；
恒流模式：僅在額定輸出電壓 50%~100% 范圍內運行，適配 LED 產業特性；
低輸入電壓：需按靜態特性曲線圖減額輸出；
EMC 說明：電源為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認；
電路參數：內部振蕩頻率為67KHz，包含電磁濾波、PWM 控制、過載 / 過壓保護等核心電路模塊。
關鍵問題
問題 1（產品適配性）：LPC-100 系列的輸出電流覆蓋范圍是多少？各機型的恒流工作電壓區間有何特點？
答案：該系列輸出電流覆蓋350mA~2100mA共 7 款核心機型，恒流工作電壓區間隨額定電流增大呈反比例降低，如 350mA 機型對應 143~286V，2100mA 機型僅對應 24~48V，且恒流模式僅在額定輸出電壓 50%~100% 范圍內運行。
問題 2（使用限制）：LPC-100 系列的使用場景和地域有哪些核心限制？IP67 防護的注意事項是什么？
答案：①地域限制：不適用于 EU 和中國市場的 LED 應用，該區域推薦明緯 LPF/NPF/XLG 等系列；②場景限制：僅適用于 LED 裝飾、廣告照明等 LED 相關裝置；③IP67 防護注意：適用于室內 / 室外無陽光直射環境，禁止在水中浸泡超過 30 分鐘。
問題 3（環境與性能）：LPC-100 系列的工作溫度范圍是多少？海拔、輸入電壓對其性能有何影響？
答案：基礎工作溫度范圍為 **-25℃~+50℃（自然風冷）；①海拔影響：操作海拔高于 2000 米時，無風扇的該系列每 1000 米需將工作環溫調降 3.5℃；②輸入電壓影響：低輸入電壓情況下需按照產品靜態特性曲線圖減額輸出 **，否則會影響電源性能和使用壽命。
