明緯LPC-60 系列為 60W 單組輸出恒電流模式開關電源，具備IP67 全防護、ClassⅡ/Class2 電源屬性及國際通用全范圍交流輸入能力，有 LPC-60-1050/1400/1750 三款型號，額定功率分別為 50.4W/58.8W/59.5W，適配 LED 相關裝置，擁有短路 / 過電壓保護，自然風冷設計，經 100% 滿載老化測試，工作溫度 - 30~+70℃，MTBF 值最高達 5269.3K hrs，提供 2 年保固，需注意該產品不適用于 EU 和中國的 LED 應用。

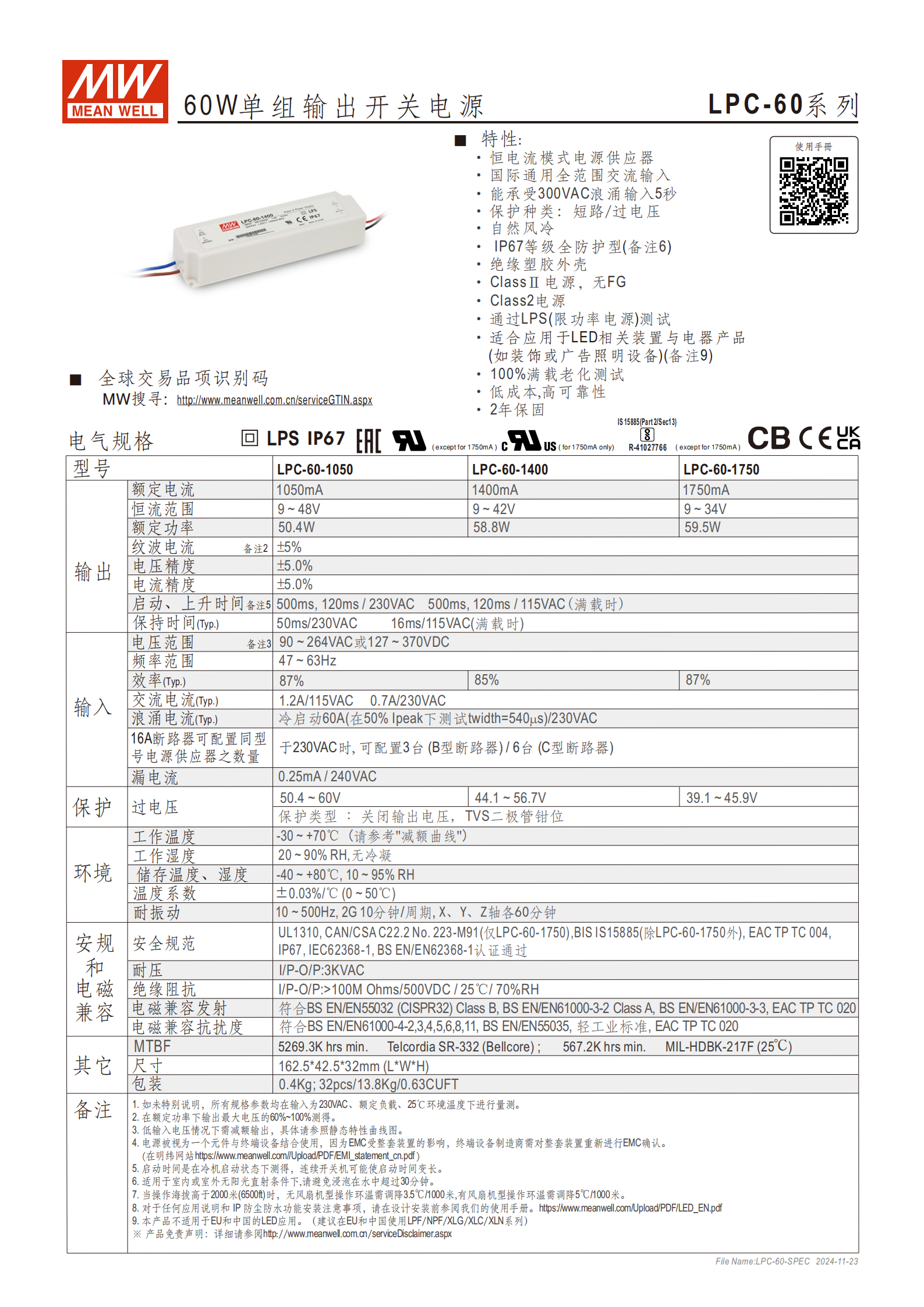

本文檔為明緯LPC-60 系列 60W 單組輸出恒電流模式開關電源的技術規格書，詳細介紹了產品特性、電氣規格、環境參數、安規電磁兼容、物理參數及重要使用備注，該產品主打適配 LED 相關裝置，具備高防護、高可靠性特點，以下為分點詳細內容：
一、核心產品特性
工作模式為恒電流模式，是 ClassⅡ 電源（無 FG）、Class2 電源，通過LPS 限功率電源測試；
輸入能力：國際通用全范圍交流輸入（90~264VAC），可承受300VAC 浪涌輸入 5 秒，同時支持 127~370VDC 直流輸入；
防護與散熱：具備IP67 等級全防護，絕緣塑膠外殼，采用自然風冷設計，保護種類包含短路 / 過電壓保護；
品控與售后：經100% 滿載老化測試，低成本高可靠性，提供2 年保固；
應用場景：適合 LED 相關裝置與電器產品（如裝飾 / 廣告照明設備），不適用于 EU 和中國的 LED 應用。
二、核心電氣規格
該系列分三款型號，核心參數差異如下表，通用精度指標為電壓精度 ±5.0%、電流精度 ±5.0%、紋波電流 ±5%：
| 型號 | LPC-60-1050 | LPC-60-1400 | LPC-60-1750 |
|---|---|---|---|
| 額定電流 | 1050mA | 1400mA | 1750mA |
| 恒流范圍 | 9~48V | 9~42V | 9~34V |
| 額定功率 | 50.4W | 58.8W | 59.5W |
| 過電壓保護值 | 50.4~60V | 44.1~56.7V | 39.1~45.9V |
| 效率（Typ.） | 87% | 85% | 87% |
輸入通用參數：頻率范圍47~63Hz，交流電流典型值 1.2A/115VAC、0.7A/230VAC，浪涌電流冷啟動 60A/230VAC（50% Ipeak 下，twidth=540μs）；
電路配置：230VAC 時，16A B 型斷路器可配置3 臺同型號電源，C 型斷路器可配置6 臺；
漏電流：0.25mA / 240VAC；
啟動 / 上升時間：滿載時 230VAC 為 500ms/120ms，115VAC 為 50ms/16ms（冷機啟動，連續開關機時間會變長）。
三、環境工作參數
工作溫度：-30 ~ +70 ℃（需參考產品減額曲線，海拔超 2000 米需調降環溫）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +80 ℃、10 ~ 95% RH；
溫度系數：± 0.03%/ ℃（0 ~ 50 ℃ 區間）；
耐振動：10 ~ 500Hz，2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
四、安規與電磁兼容
安全規范：通過UL1310、IEC62368-1、IP67等認證，BIS IS15885 適用于除 1750 型號外的產品，CAN/CSA C22.2 No.223-M91 僅適用于 1750 型號；
絕緣耐壓：輸入 - 輸出（I/P-O/P）3KVAC耐壓，絕緣阻抗 I/P-O/P**>100M Ohms/500VDC**（25℃/70% RH）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A 等標準；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035 等輕工業標準。
五、其它物理與壽命參數
壽命（MTBF）：最低5269.3K hrs（Telcordia SR-332 標準）；最低567.2K hrs（MIL-HDBK-217F 標準，25℃）；

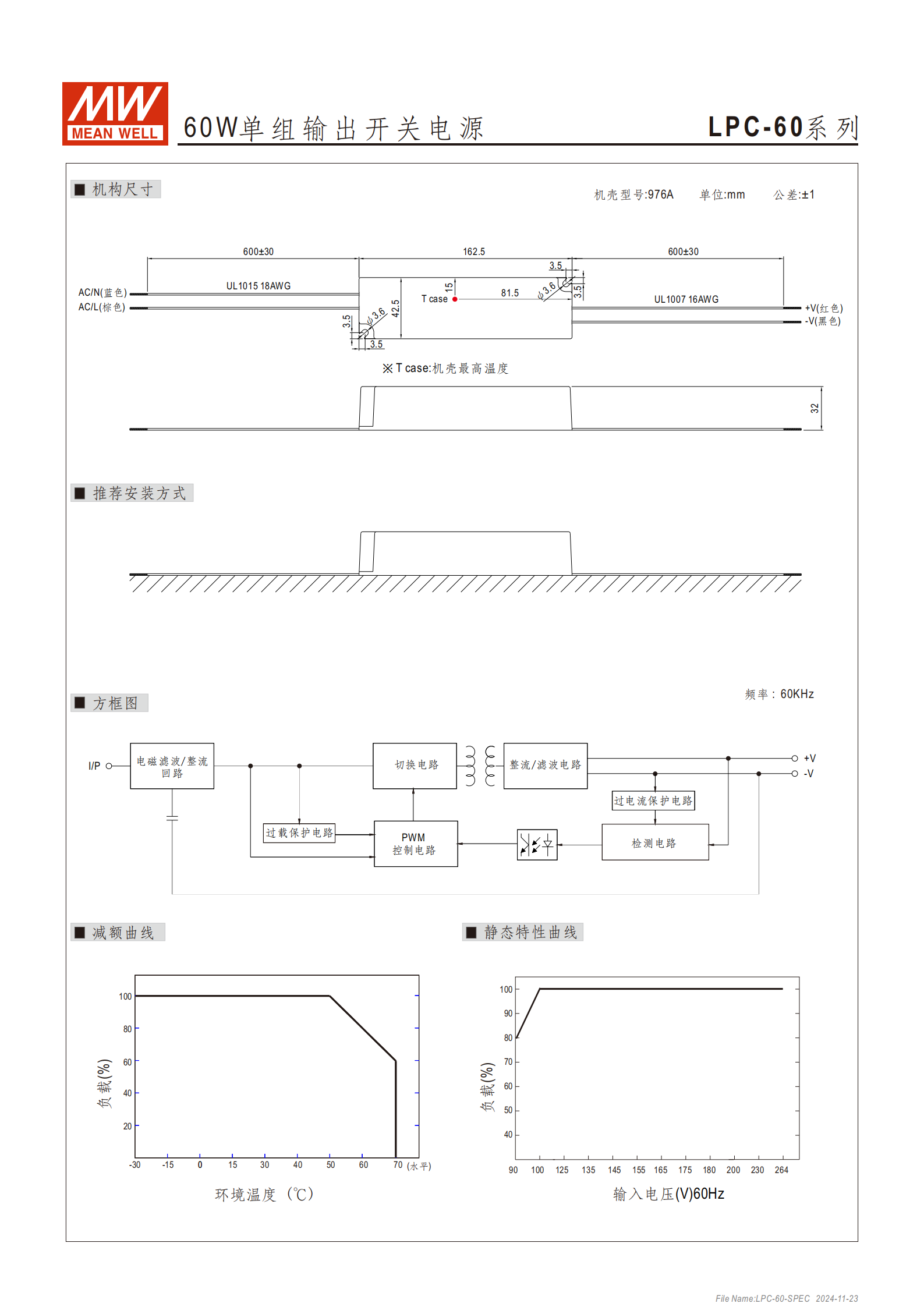

產品尺寸：162.542.532mm (LWH)，單臺重量0.4Kg；
包裝規格：32pcs/13.8Kg/0.63CUFT；
線材規格：AC 端（N 藍色 / L 棕色）為 UL1015 18AWG，線長 600±30mm；DC 端（+V 紅色 /-V 黑色）為 UL1007 16AWG，線長 600±30mm；
工作頻率：60KHz，內部包含電磁濾波、PWM 控制、過流 / 過載保護等電路模塊。
六、重要使用備注
低輸入電壓情況下需減額輸出，具體參照靜態特性曲線圖；
IP67 防護適用于室內 / 室外無陽光直射環境，避免浸泡在水中超過 30 分鐘；
海拔高于 2000 米時，無風扇機型工作環溫需調降 3.5 ℃ /1000 米；
EMC 受終端裝置影響，需由終端設備制造商重新進行 EMC 確認；
所有規格參數默認在230VAC 輸入、額定負載、25℃環境下量測。
關鍵問題
LPC-60 系列三款型號的核心參數差異及通用精度指標是什么？答：三款型號為 LPC-60-1050/1400/1750，額定電流分別為 1050/1400/1750mA，恒流范圍 9~48V/9~42V/9~34V，額定功率 50.4/58.8/59.5W，過壓保護值 50.4~60V/44.1~56.7V/39.1~45.9V；通用精度指標為電壓精度 ±5.0%、電流精度 ±5.0%、紋波電流 ±5%。
LPC-60 系列電源的防護等級與使用環境限制有哪些？答：該系列具備 IP67 等級全防護，絕緣塑膠外殼；使用環境需注意：工作溫度 - 30~+70℃（海拔超 2000 米無風扇機型每 1000 米調降 3.5℃），工作濕度 20~90% RH 無冷凝；僅適用于室內 / 室外無陽光直射環境，避免水中浸泡超 30 分鐘，且不適用于 EU 和中國的 LED 應用。
LPC-60 系列電源在電路配置、安規絕緣方面有哪些關鍵指標？答：電路配置：230VAC 時 16A B 型斷路器可配 3 臺、C 型可配 6 臺，漏電流 0.25mA/240VAC，輸入輸出耐壓 3KVAC；安規絕緣：絕緣阻抗 I/P-O/P>100M Ohms/500VDC（25℃/70% RH），通過 UL1310、IEC62368-1、IP67 等認證，電磁兼容符合 EN55032 Class B 發射標準與 EN61000-4 系列抗擾度標準。
