明緯LPC-35 系列為 35W 單組輸出恒電流模式開關電源，具備IP67全防護等級、Ⅱ 類電源屬性且通過 LPS 限功率測試，擁有 700mA/1050mA/1400mA 三款額定電流型號，支持90~264VAC/127~370VDC國際通用全范圍交流輸入，可承受 300VAC 浪涌輸入 5 秒，配備短路 / 過電壓保護，采用自然風冷與絕緣塑膠外殼，工作溫度達 **-30~+70℃，通過 UL1310 等多項安規及 EMC 認證，MTBF 值最高達6050.2K hrs**，尺寸為 1484030mm，主打 LED 相關裝置應用，提供 2 年保固且經 100% 滿載老化測試。
本文檔為明緯LPC-35 系列 35W 單組輸出恒電流模式開關電源的技術規格書，詳細介紹了該系列電源的核心特性、電氣規格、環境參數、安規電磁兼容、物理尺寸及應用與備注等信息，該系列主打 LED 相關裝置應用，具備高防護、高可靠性的特點，以下為分點詳細總結：
一、核心產品特性
工作模式為恒電流模式，是 Ⅱ 類電源無 FG，通過LPS 限功率電源測試，為全球交易品項；
輸入特性：支持90~264VAC 或 127~370VDC國際通用全范圍交流輸入，能承受300VAC 浪涌輸入 5 秒；
防護與散熱：具備IP67 等級全防護，采用絕緣塑膠外殼、自然風冷設計，保護種類包含短路、過電壓；
品控與保固：經100% 滿載老化測試，實現低成本高可靠性，提供2 年保固；
適配性：適合 LED 相關裝置與電器產品（如裝飾 / 廣告照明設備），但不適用于中國 LED 應用。
二、核心電氣規格
該系列包含三款型號，核心電氣參數差異及通用參數如下表，通用精度、輸入、效率等參數統一為：
電壓 / 電流精度均為 **±5.0%**，紋波電流 ±5%；
保持時間：50ms/230VAC、16ms/115VAC（滿載時），啟動 / 上升時間 500ms、120ms/230VAC（滿載冷機啟動）；
效率典型值85%，漏電流0.25mA/240VAC；
浪涌電流：冷啟動 55A（50% lpeak 下測試 twidth=500s）/230VAC，交流電流 1.1A/115VAC、0.7A/230VAC；
230VAC 時，16A 斷路器可配置 4 臺（B 型）/7 臺（C 型）同型號電源。
| 型號 | 額定電流 | 恒流范圍 | 額定功率 | 過電壓保護值 |
|---|---|---|---|---|
| LPC-35-700 | 700mA | 9~48V | 33.6W | 50.4~60V |
| LPC-35-1050 | 1050mA | 9~30V | 31.5W | 27.6~32.4V |
| LPC-35-1400 | 1400mA | 9~24V | 33.6W | 31.5~40.5V |
三、環境與機械參數
溫濕度參數：工作溫度 **-30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；儲存溫度-40 ~ +80℃**，儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；

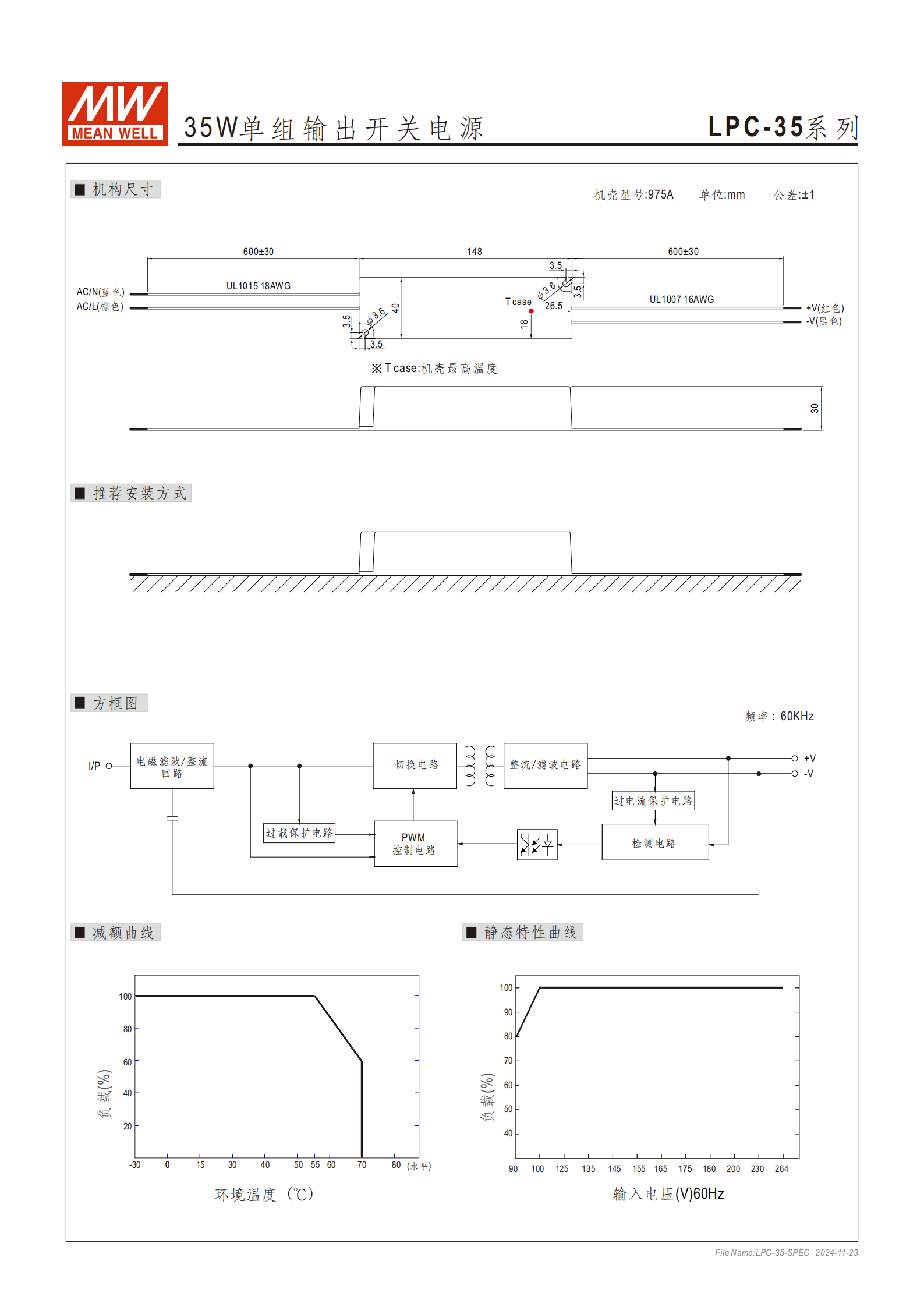

物理尺寸：1484030mm(LWH)，機殼型號 975A，公差 ±1mm；
重量與包裝：?jiǎn)闻_(tái)0.34Kg，40pcs/14.6Kg/0.70CUFT；
線材規格：配備 UL1015 18AWG、UL1007 16AWG 線材，接線標識為 AC/N (藍)、AC/L (棕)、+V (紅)、-V (黑)。
四、安規與電磁兼容
安全規范：通過UL1310、BIS IS15885、IEC62368-1、EAC TP TC 004、IP67、BS EN/EN62368-1 等認證（CAN/CSA C22.2 No. 223-M91 除 LPC-35-700 外）；
絕緣與耐壓：I/P-O/P 耐壓3KVAC，絕緣阻抗 I/P-O/P**>100M Ohms**（500VDC/25°C /70% RH）；
電磁兼容發射：符合 BS ENEN55032（CISPR32）Class B、BS ENEN1000-3-2 Class A、BS ENEN61000-3-3、EAC TP TC 020；
電磁兼容抗擾度：符合 BS ENEN61000-4-2/3/4/5/6/11、BS ENEN55035、輕工業標準、EAC TP TC 020。
五、其他關鍵參數
平均無故障時間（MTBF）：6050.2K hrs min.（Telcordia SR-332 標準）；574.4K hrs min.（MIL-HDBK-217F 標準，25°C）；
工作頻率：60KHz，內部包含電磁濾波 / 整流、切換電路、PWM 控制電路等模塊，配備過流、過載保護電路。
六、重要備注說明
未特別說明時，所有參數均在230VAC 輸入、額定負載、25℃環境下量測；
低輸入電壓、海拔超 2000 米時需減額輸出 / 使用：海拔超 2000 米，無風扇機型環溫需降3.5°C/1000 米；
IP67 防護僅適用于室內 / 室外無陽光直射條件，避免浸在水中超過 30 分鐘；
EMC 受整套裝置影響，終端設備制造商需對整裝重新進行 EMC 確認；
冷機啟動為實測數據，連續開關會使啟動時間變長。
關鍵問題
問題 1（產品選型與適配）：LPC-35 系列三款型號的核心參數差異是什么，分別適配何種電壓范圍的 LED 負載？
答案：該系列有 LPC-35-700/1050/1400 三款型號，核心差異為額定電流（700mA/1050mA/1400mA）、恒流范圍（9~48V/9~30V/9~24V）、額定功率（33.6W/31.5W/33.6W）及過電壓保護值（50.4~60V/27.6~32.4V/31.5~40.5V）；LPC-35-700 適配 9~48V LED 負載，LPC-35-1050 適配 9~30V LED 負載，LPC-35-1400 適配 9~24V LED 負載。
問題 2（環境與使用限制）：LPC-35 系列電源在特殊環境下的使用限制有哪些，需注意哪些降額要求？
答案：一是 IP67 防護僅適用于室內 / 室外無陽光直射環境，禁止浸水超 30 分鐘；二是工作溫度范圍為 - 30~+70℃，需參考減額曲線使用；三是海拔超過 2000 米時，無風扇機型操作環溫需按 3.5°C/1000 米降額；四是低輸入電壓情況下需根據靜態特性曲線進行減額輸出；五是冷機啟動為標準實測數據，連續開關會導致啟動時間變長，需避免頻繁連續開關。
問題 3（安規與可靠性）：LPC-35 系列電源的可靠性指標及核心安規、EMC 認證有哪些，絕緣與耐壓性能如何？
答案：可靠性方面，MTBF 值最低為 574.4K hrs（MIL-HDBK-217F/25℃），最高達 6050.2K hrs（Telcordia SR-332），經 100% 滿載老化測試且提供 2 年保固；安規認證核心包含 UL1310、BIS IS15885、IEC62368-1、IP67 等（CAN/CSA C22.2 No. 223-M91 除外 700mA 型號）；EMC 方面發射符合 BS ENEN55032 Class B，抗擾度符合 BS ENEN61000-4 系列等標準；絕緣與耐壓上，I/P-O/P 耐壓 3KVAC，絕緣阻抗 I/P-O/P>100M Ohms（500VDC/25°C /70% RH）。
