明緯LPC-20 系列20W 單組輸出開關電源為恒流設計的 ClassⅡ/Class 2 限功率電源，具備IP67 全防護等級，擁有 350mA 和 700mA 兩款額定電流規格，支持 90~264VAC 全范圍交流輸入，能承受 300VAC 浪涌 5 秒，具備短路、過電壓保護，工作溫度 - 30~+70℃，通過多項安規與電磁兼容認證，100% 滿載老化測試且提供 2 年保固，外形小巧（1183526mm），主打 LED 相關裝置應用但不適用于 EU 和中國的 LED 場景，建議兩地選用 LPF/NPF 等系列。
本文檔為明緯LPC-20 系列20W 單組輸出開關電源的技術規格書，詳細闡述了該系列電源的核心特性、電氣規格、環境參數、認證兼容、物理信息及應用備注等內容，核心為恒流設計的 LED 專用限功率電源，以下為分點詳細總結：
一、核心產品特性
設計類型：恒流設計，ClassⅡ 電源（無 FG）、Class 2 電源，通過LPS 限功率電源測試；
防護與耐受：IP67 等級全防護（絕緣塑膠外殼），能承受300VAC 浪涌輸入 5 秒，自然風冷，外形小巧；
保護功能：具備短路、過電壓兩類保護，過電壓保護為關閉輸出電壓 + 二極管鉗位型；
測試與質保：經過100% 滿載老化測試，產品低成本、高可靠性，提供2 年保固；
輸入特性：支持國際通用全范圍交流輸入，無需適配區域電壓。

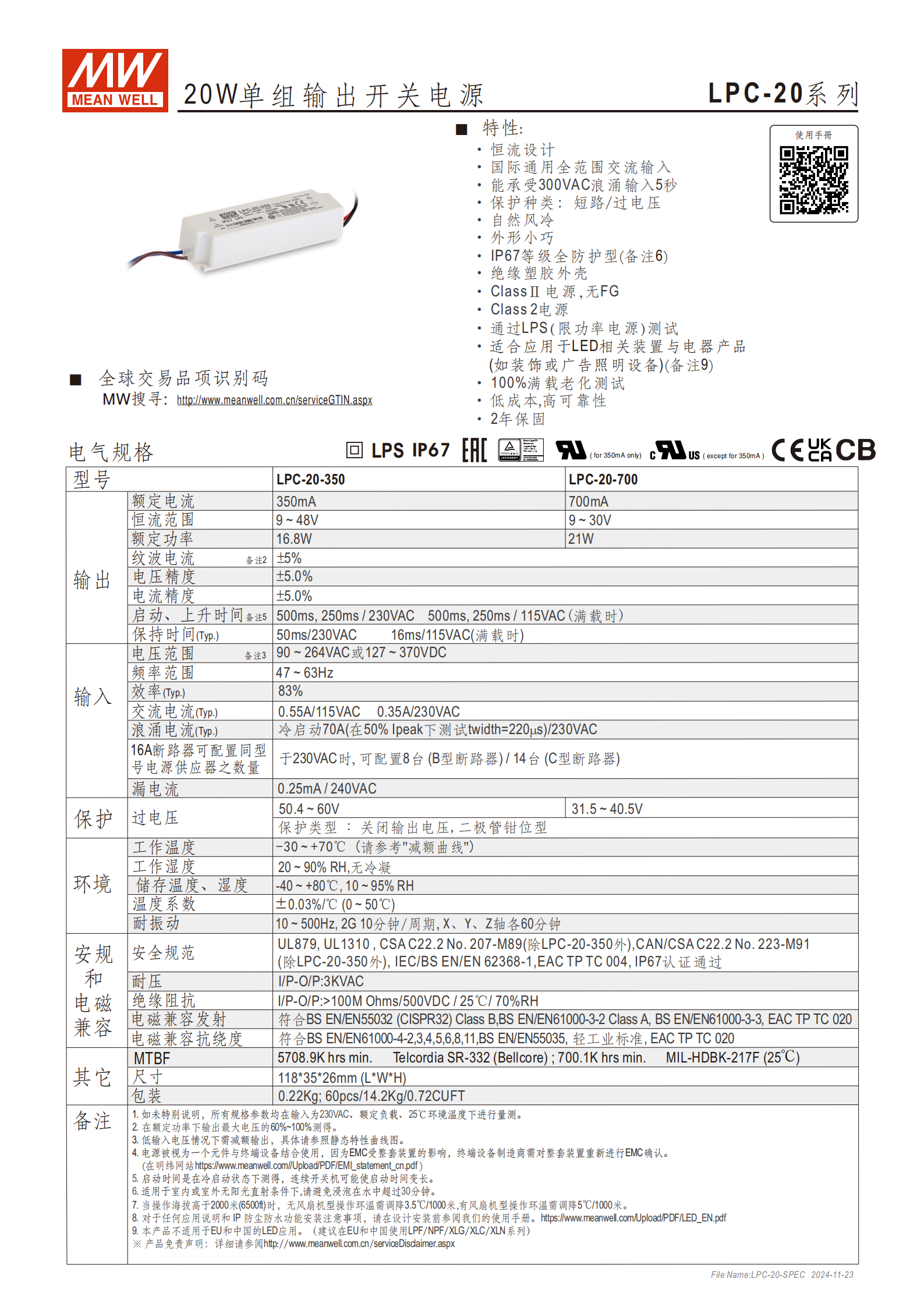

二、核心電氣規格
該系列分LPC-20-350和LPC-20-700兩款型號，核心輸出 / 輸入?yún)?shù)如下表，其余關鍵電氣參數為固定值：
| 規格項 | LPC-20-350 | LPC-20-700 | 通用參數 |
|---|---|---|---|
| 額定電流 | 350mA | 700mA | - |
| 恒流范圍 | 9~48V | 9~30V | - |
| 額定功率 | 16.8W | 21W | - |
| 啟動 / 上升時間（230VAC） | 500ms/250ms（滿載） | 500ms/250ms（滿載） | - |
| 啟動 / 上升時間（115VAC） | 50ms/230VAC（滿載） | 16ms/115VAC（滿載） | - |
| 輸入電壓范圍 | 90~264VAC/127~370VDC | 90~264VAC/127~370VDC | 頻率 47~63Hz |
| 效率（Typ.） | 83% | 83% | - |
| 交流輸入電流（Typ.） | 0.55A/115VAC、0.35A/230VAC | 0.55A/115VAC、0.35A/230VAC | 浪涌電流 70A（冷啟動 / 230VAC） |
| 輸出精度 | 電壓 ±5%、電流 ±5% | 電壓 ±5%、電流 ±5% | 紋波電流 ±5%（額定功率下） |
| 保持時間（Typ.） | 50ms/230VAC | 50ms/230VAC | 漏電流 0.25mA/240VAC |
其他電氣關鍵數字：230VAC 時，同型號電源可配置B 型斷路器 8 臺/C 型斷路器 14 臺；過電壓保護觸發電壓為 350mA 款 50.4~60V、700mA 款 31.5~40.5V。

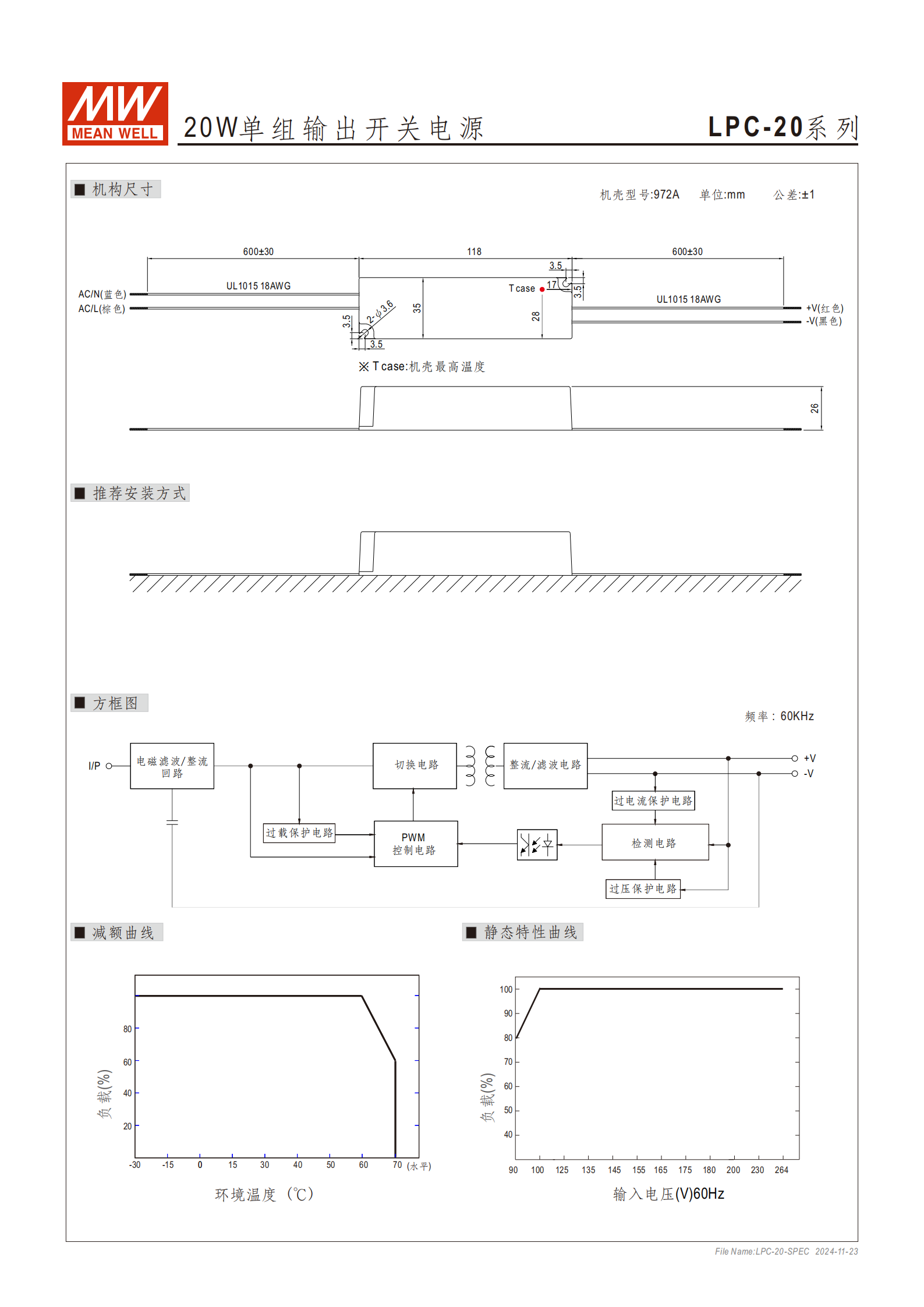

三、環境與機械參數
溫濕度：工作溫度 **-30~+70℃（需參考減額曲線）、工作濕度 20~90% RH（無冷凝）；儲存溫度-40~+80℃**、儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃區間）；
耐振動：10~500Hz、2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
海拔要求：操作海拔超 2000 米時，無風扇機型環溫調降 3.5℃/1000 米；
物理尺寸：1183526mm（LWH），單臺重量 0.22Kg；
包裝規格：60pcs/14.2Kg/0.72CUFT。
四、安規、電磁兼容與壽命
安規認證：通過UL879、UL1310、IP67等認證，CSA C22.2 系列認證除 LPC-20-350 外均通過，同時符合 IEC/BS EN/EN 62368-1、EAC TP TC 004；
絕緣參數：輸入 - 輸出（I/P-O/P）3KVAC 耐壓，I/P-O/P**>100M Ohms/500VDC**（25℃/70%RH）；
電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2 Class A 等；抗擾度符合 BS EN/EN61000-4 系列、BS EN/EN55035 等標準；
平均無故障時間（MTBF）：Telcordia SR-332 標準下最小 5708.9K hrs，MIL-HDBK-217F 標準（25℃）下最小 700.1K hrs。
五、應用與重要備注
適用場景：適合LED 相關裝置與電器產品（如裝飾、廣告照明設備）；
關鍵禁用：本產品不適用于 EU 和中國的 LED 應用，建議兩地選用LPF/NPF/XLG/XLC/XLN 系列；
IP67 使用：適用于室內 / 室外無陽光直射環境，避免浸泡在水中超過 30 分鐘；
其他：低輸入電壓需減額輸出（參考靜態特性曲線）；EMC 受終端裝置影響，制造商需重新確認；啟動時間為冷啟動測試值，連續開關機會延長啟動時間。
關鍵問題
問題 1（產品適配與應用）：LPC-20 系列電源的適用場景有哪些，是否有地域 / 場景限制？
答案：該系列電源適合 LED 相關裝置與電器產品，如裝飾、廣告照明設備；核心限制為不適用于 EU 和中國的 LED 應用，建議這兩個區域的 LED 場景選用明緯 LPF/NPF/XLG/XLC/XLN 系列，且產品僅適用于室內或室外無陽光直射環境，避免水中浸泡超 30 分鐘。
問題 2（核心規格與型號差異）：LPC-20 系列有哪兩款型號，核心的額定電流、恒流范圍、額定功率差異是什么？
答案：分 LPC-20-350 和 LPC-20-700 兩款；LPC-20-350 額定電流 350mA，恒流范圍 9~48V，額定功率 16.8W；LPC-20-700 額定電流 700mA，恒流范圍 9~30V，額定功率 21W，兩款的電壓 / 電流精度、輸入?yún)?shù)等通用規格一致。
問題 3（防護與環境耐受）：LPC-20 系列電源的防護等級、極限工作環境參數及特殊環境適配要求是什么？
答案：防護等級為IP67 全防護，能承受 300VAC 浪涌輸入 5 秒；極限工作溫度 - 30~+70℃，工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+80℃；特殊環境要求為操作海拔高于 2000 米時，無風扇機型的操作環溫需每 1000 米調降 3.5℃，且低輸入電壓情況下需按靜態特性曲線減額輸出。
