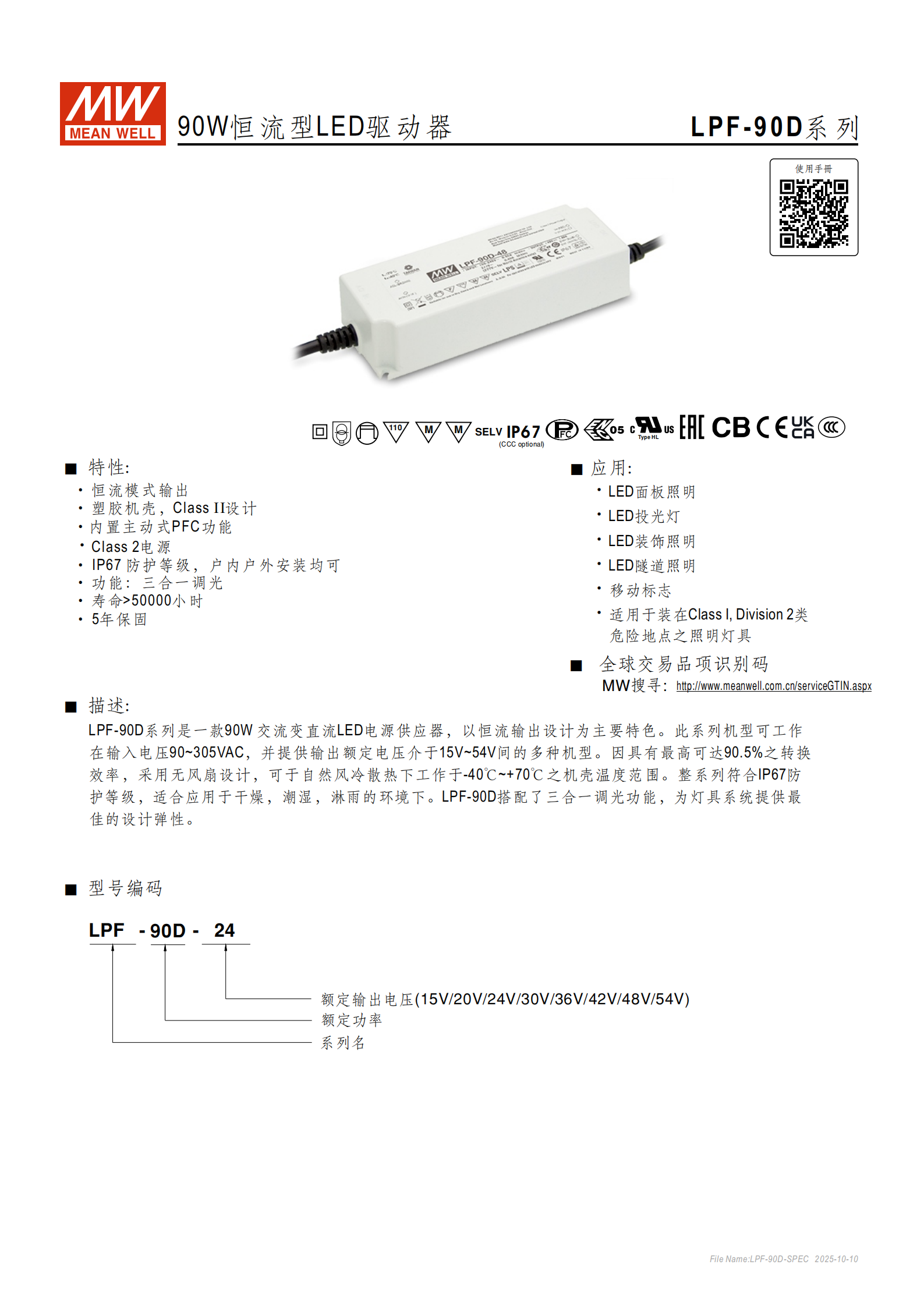

明緯LPF-90D 系列是 90W 恒流型 LED 驅動器，具備IP67防護等級、Class II設計及內置主動式 PFC 功能，輸入電壓覆蓋 90~305VAC，輸出額定電壓分 15V/20V/24V 等 8 種規格，轉換效率最高達90.5%，支持三合一調光（電阻 / 1~10VDC/10V PWM），工作溫度為 - 40℃~+70℃機殼溫度，壽命超50000 小時且提供5 年保固，適配面板燈、投光燈等多種 LED 照明，還可用于 Class I, Division 2 類危險地點照明，整體系列無風扇自然風冷，安規與電磁兼容均符合多項國際標準。
一、產品基礎信息
明緯LPF-90D 系列為90W 恒流型 LED 驅動器，交流轉直流設計，核心為恒流輸出，無風扇自然風冷散熱，塑膠機殼搭配Class II設計，內置主動式 PFC 功能，屬于Class 2電源，具備IP67高防護等級，可戶內戶外安裝，產品壽命 **>50000 小時 **（外殼最高溫度 Tc<70℃時），提供5 年保固，全球交易品項可通過明緯官網查詢。

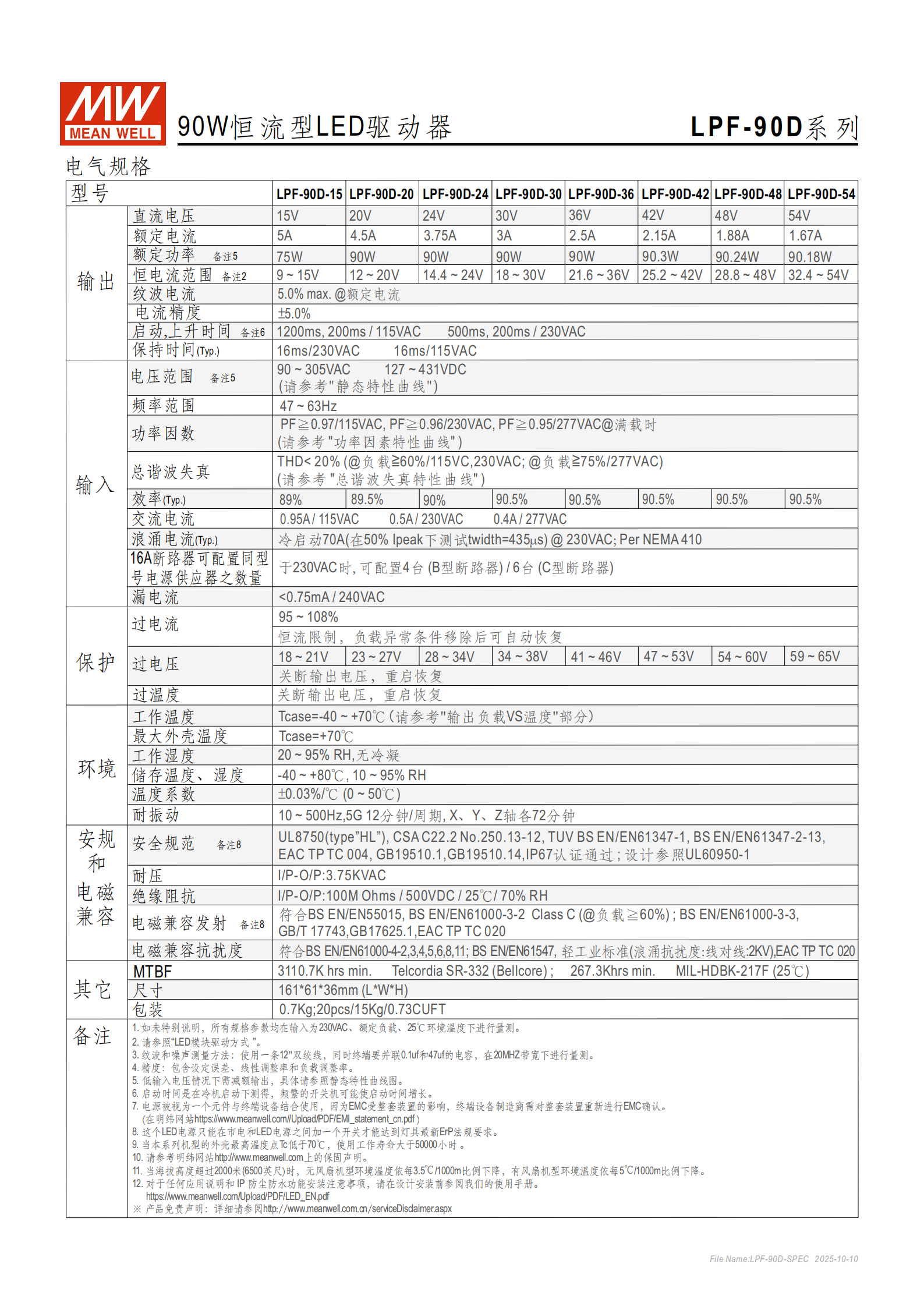

二、核心電氣參數
1. 輸入?yún)?shù)
| 項目 | 規格值 |
|---|---|
| 輸入電壓 | 90~305VAC；127~431VDC（參考靜態特性曲線） |
| 輸入頻率 | 47~63Hz |
| 功率因數（PF） | ≧0.97/115VAC、≧0.96/230VAC、≧0.95/277VAC@滿載 |
| 總諧波失真（THD） | <20%（@負載≧60%/115VAC/230VAC；@負載≧75%/277VAC） |
| 漏電流 | <0.75mA / 240VAC |
| 浪涌電流 | 冷啟動 70A (50% Ipeak 下 twidth=435μs) @230VAC（Per NEMA 410） |
2. 輸出參數（8 種機型核心規格）
| 型號 | 額定直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 轉換效率（Typ.） |
|---|---|---|---|---|---|
| LPF-90D-15 | 15V | 5A | 75W | 9~15V | 89% |
| LPF-90D-20 | 20V | 4.5A | 90W | 12~20V | 89.5% |
| LPF-90D-24 | 24V | 3.75A | 90W | 14.4~24V | 90% |
| LPF-90D-30 | 30V | 3A | 90W | 18~30V | 90.5% |
| LPF-90D-36 | 36V | 2.5A | 90W | 21.6~36V | 90.5% |
| LPF-90D-42 | 42V | 2.15A | 90.3W | 25.2~42V | 90.5% |
| LPF-90D-48 | 48V | 1.88A | 90.24W | 28.8~48V | 90.5% |
| LPF-90D-54 | 54V | 1.67A | 90.18W | 32.4~54V | 90.5% |
| 其他輸出關鍵參數：電流精度 ±5.0%@額定電流；保持時間 Typ. 為 0.95A/115VAC、0.4A/277VAC 等；啟動 / 上升時間隨電壓不同有所差異，如 230VAC 下啟動 500ms、上升 200ms。 |
三、核心功能

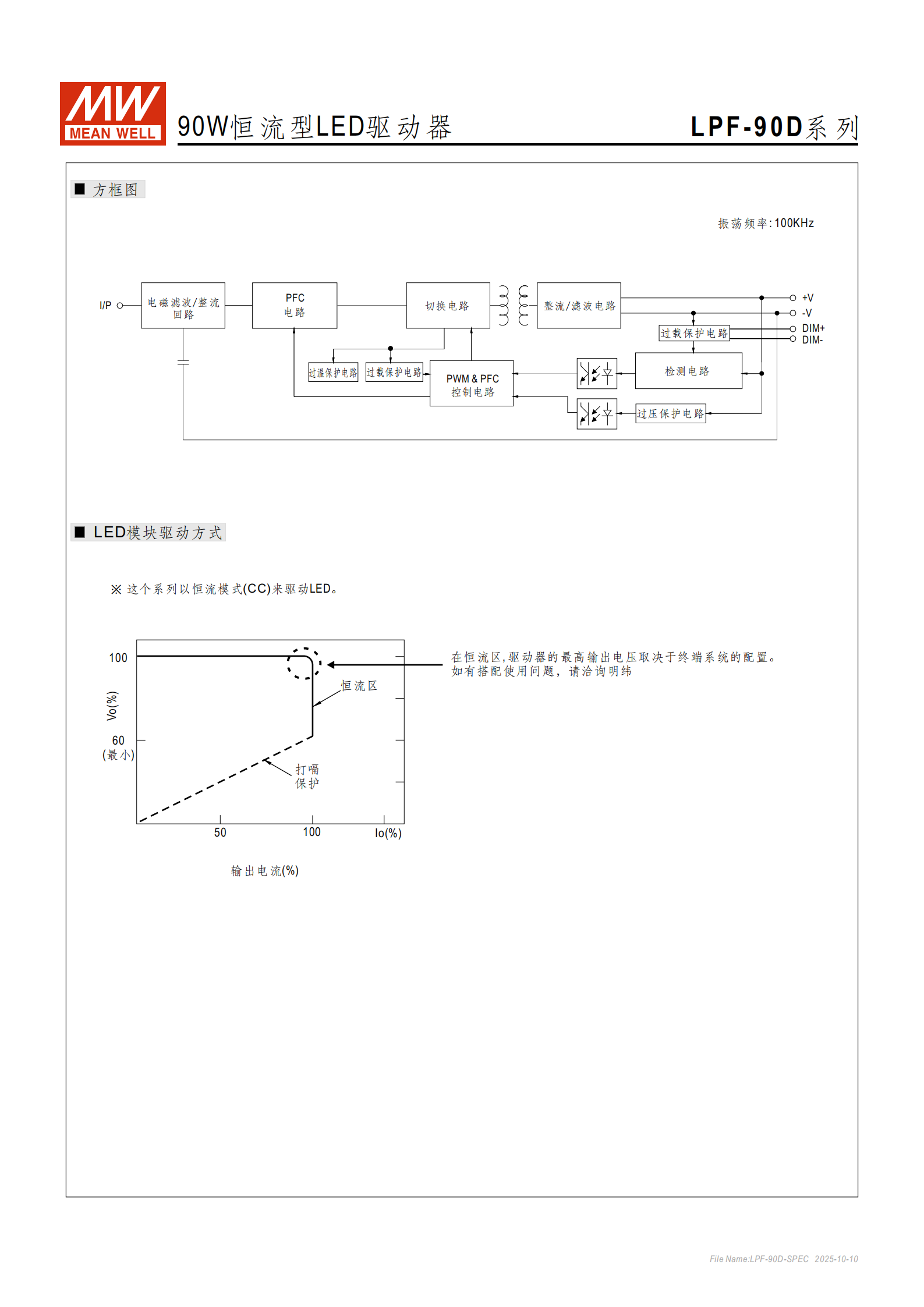

恒流驅動：全程以恒流模式（CC）驅動 LED，恒流區最高輸出電壓由終端系統配置決定，負載異常進入打嗝保護，異常移除后恢復；

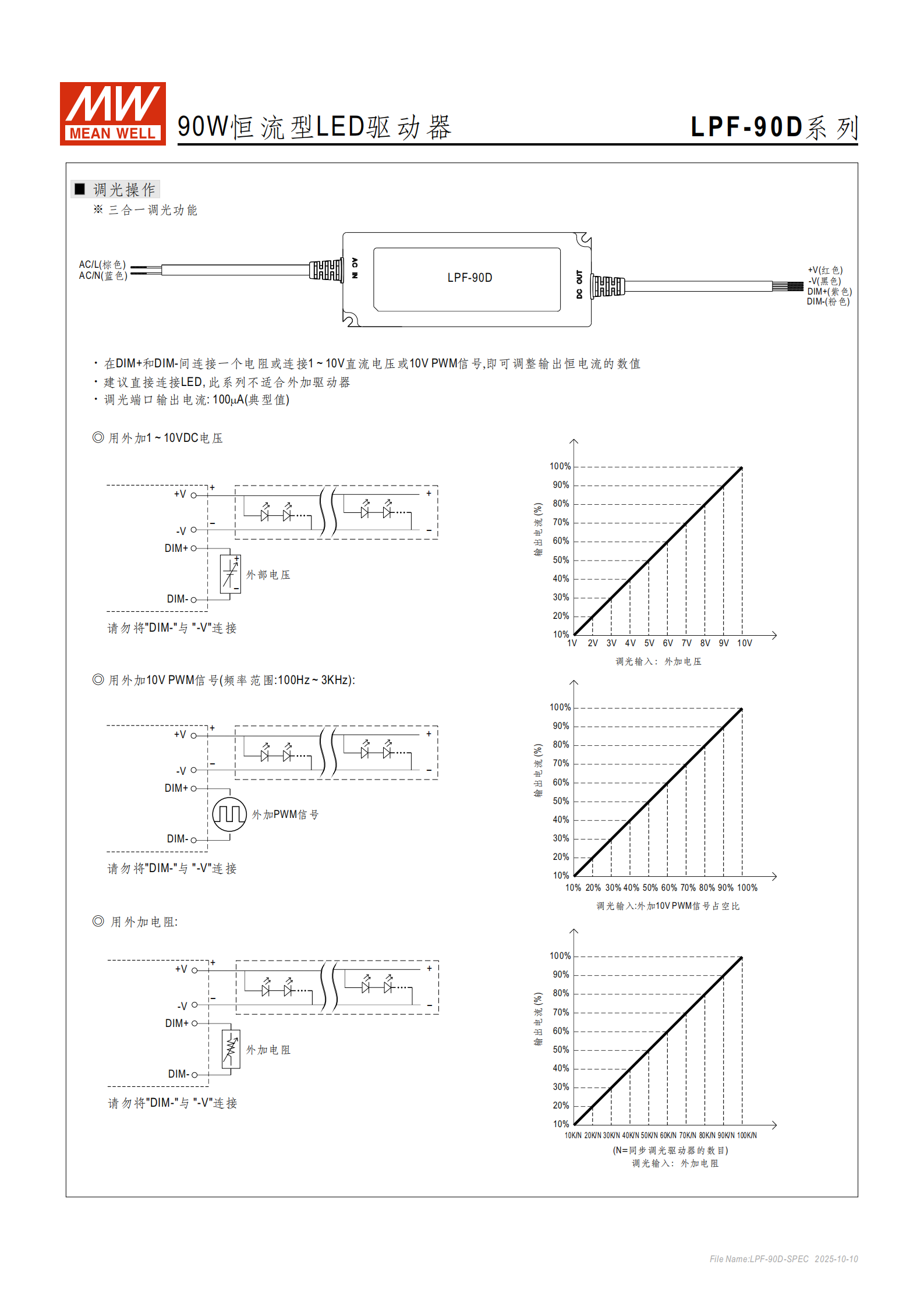

三合一調光：支持電阻調光、1~10VDC 電壓調光、10V PWM 信號調光三種方式，調光端口輸出電流100μA（典型值），輸出電流隨調光輸入線性 10%-100% 調節：
PWM 調光：頻率范圍 100Hz~3KHz，占空比 10%-100% 對應輸出電流 10%-100%；
電壓調光：1~10V 直流電壓對應輸出電流 10%-100%；
電阻調光：10K~100KΩ 電阻對應輸出電流 10%-100%，多臺同步調光需按數目折算電阻值；注：不可將 DIM - 與 - V 連接，需調至 0% 亮度需搭配開關 / 繼電器或選購專用機型。
四、保護功能
該系列具備三重保護，均為行業主流保護邏輯，具體如下：
過電流保護：恒流限制模式，負載異常條件移除后自動恢復，無需手動干預；
過電壓保護：觸發后直接關斷輸出電壓，需重啟恢復，不同機型過壓保護閾值不同（如 24V 機型 28~34V、48V 機型 59~65V）；
過溫度保護：機殼溫度超閾值后關斷輸出電壓，重啟恢復，核心工作溫度為Tcase=-40~+70℃。
五、環境與物理參數
環境參數
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40 ~ +80℃，10 ~ 95% RH；
溫度系數：±0.03%/℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米，每 1000 米環境溫度降 3.5℃。
物理參數
尺寸：1616136mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái) 0.7Kg，20pcs 整箱 15Kg，體積 0.73CUFT；
線材：AC 端為 H05RN-F，DC / 調光端為 Style 2464 18AWG×4C 等。
六、安規與電磁兼容
安規認證：通過 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、TUV BS EN/EN61347 等，IP67 認證，設計參照 UL60950-1；
絕緣與耐壓：耐壓 I/P-O/P:3.75KVAC；絕緣阻抗 100M Ohms / 500VDC / 25℃/ 70% RH；
EMC 電磁兼容
發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（@負載≧60%）；
抗擾度：符合 BS EN/EN61000-4-2/3/4 等，輕工業標準浪涌抗擾度線對線 2KV；
MTBF：最低 3110.7K hrs（Telcordia SR-332）；267.3Khrs（MIL-HDBK-217F，25℃）。
七、應用場景
適配多種 LED 照明場景，包括LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志，還可用于Class I, Division 2 類危險地點的照明燈具，低輸入電壓下需按靜態特性曲線減額輸出。
八、重要備注
未特別說明時，參數均在 230VAC、額定負載、25℃下測量；
海拔超 2000 米需按標準溫降，頻繁開關機會增加啟動時間；
EMC 受整套裝置影響，終端制造商需重新確認 EMC；
需在市電與電源間加開關以滿足最新 ErP 法規；
安裝前需查閱明緯官網安裝手冊，IP67 防塵防水需遵循安裝注意事項。
關鍵問題
問題 1（產品適配性）：LPF-90D 系列不同機型的輸出規格有何差異，核心適配場景是什么？
答案：該系列分 8 款機型，額定輸出電壓覆蓋 15V-54V，額定電流隨電壓升高從 5A 降至 1.67A，額定功率除 15V 機型 75W 外其余均約 90W，轉換效率從 89% 逐步提升至 90.5%；核心適配 LED 面板燈、投光燈、隧道燈、裝飾燈、移動標志，還可用于 Class I, Division 2 類危險地點的照明燈具，不同電壓機型適配對應額定電壓的 LED 模組，低輸入電壓下所有機型均需減額輸出。
問題 2（核心功能操作）：LPF-90D 系列的三合一調光具體如何實現，有哪些操作禁忌？
答案：三合一調光通過 DIM + 和 DIM - 端口實現，①電阻調光：接 10K~100KΩ 電阻，電阻值對應輸出電流 10%-100%，多臺同步調光需按數目折算；②電壓調光：接 1~10VDC 直流電壓，電壓值線性對應輸出電流 10%-100%；③PWM 調光：接 10V PWM 信號（頻率 100Hz~3KHz），占空比 10%-100% 對應輸出電流 10%-100%。操作禁忌為嚴禁將 DIM - 與 - V 端口直接連接，若需將燈源調至 0% 亮度，需搭配開關 / 繼電器或選購明緯專用機型。
問題 3（使用與維護）：LPF-90D 系列在使用過程中需遵循哪些環境與降額要求，壽命保障條件是什么？
答案：使用環境要求：工作溫度為機殼溫度 - 40~+70℃，工作濕度 20~95% RH 且無冷凝，儲存溫濕度 - 40~+80℃/10~95% RH；降額要求：①低輸入電壓下需按靜態特性曲線減額輸出；②海拔超過 2000 米時，每 1000 米環境溫度下降 3.5℃。壽命保障條件為當產品外殼最高溫度點 Tc 低于 70℃時，使用工作壽命大于 50000 小時，且頻繁開關機會增加啟動時間，需盡量避免；同時產品需在市電與電源間加裝開關，以滿足 ErP 法規并保障正常使用。
