明緯LPF-60D 系列是 60W 恒流型 LED 驅動器，具備IP67防護等級，輸入電壓覆蓋 90~305VAC/127~431VDC，輸出額定電壓分 12V 至 54V 九種機型，核心特性為恒流輸出、三合一調光、內置主動式 PFC，轉換效率最高達90%，工作殼溫 - 40℃~+80℃，壽命超50000 小時且提供 5 年保固，適配面板照明、投光燈等多種 LED 照明場景，同時擁有過流、短路等多重保護功能，符合 UL8750 等多項安全認證。

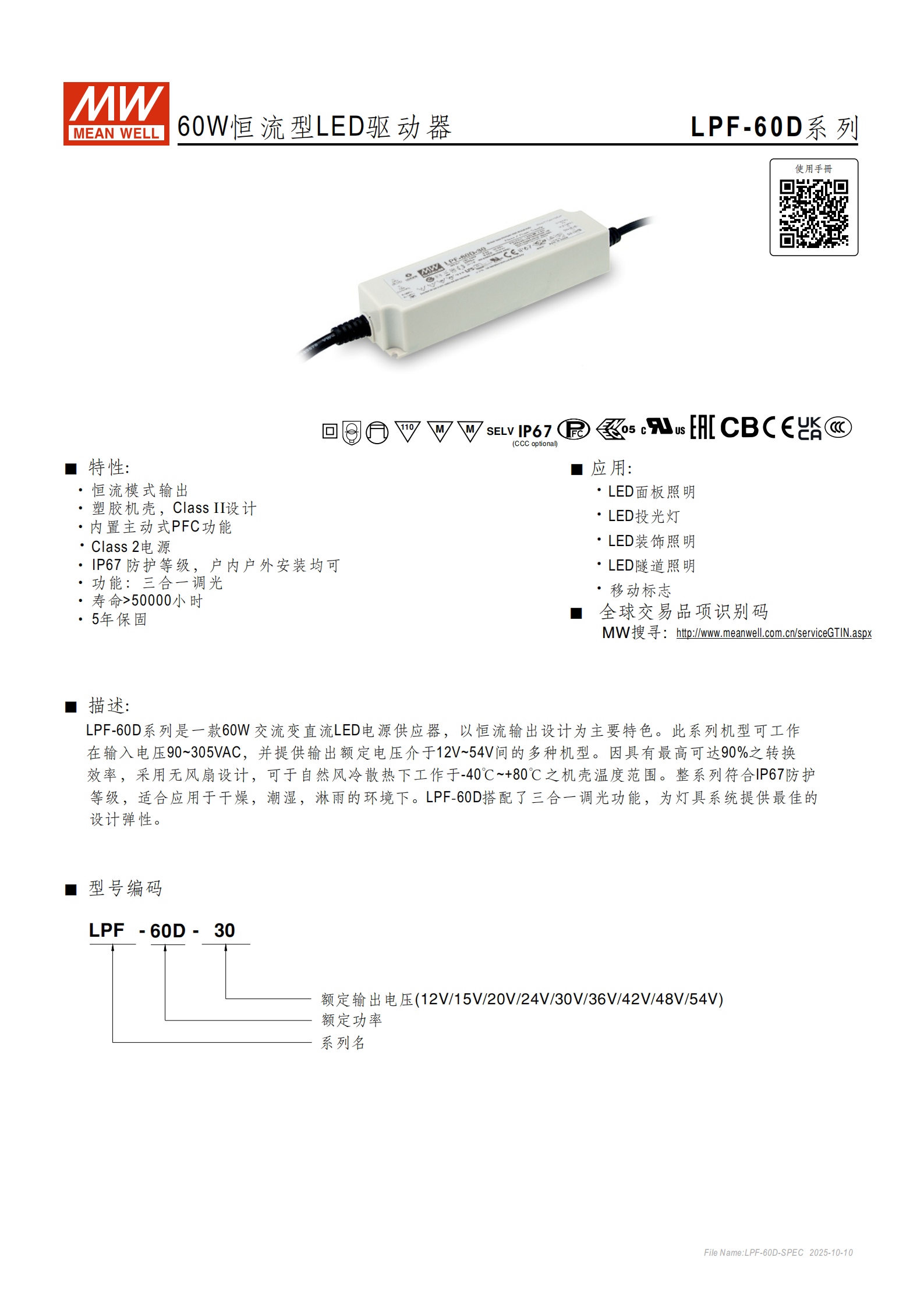

產品定位：明緯 LPF-60D 系列為60W 恒流型 LED 交流變直流電源供應器，主打恒流輸出設計，適配各類 LED 照明場景，提供5 年保固，外殼溫度低于 70℃時工作壽命 **>50000 小時 **。
核心設計：塑膠機殼，Class II、Class 2 設計，無風扇自然風冷散熱，內置主動式 PFC 功能，防護等級IP67，可在干燥、潮濕、淋雨環境下戶內 / 戶外安裝。
核心效率：轉換效率最高達90%，整機 MTBF 值最低 3614.1K hrs（Telcordia SR-332 標準）、396.7K hrs（MIL-HDBK-217F 25℃標準）。

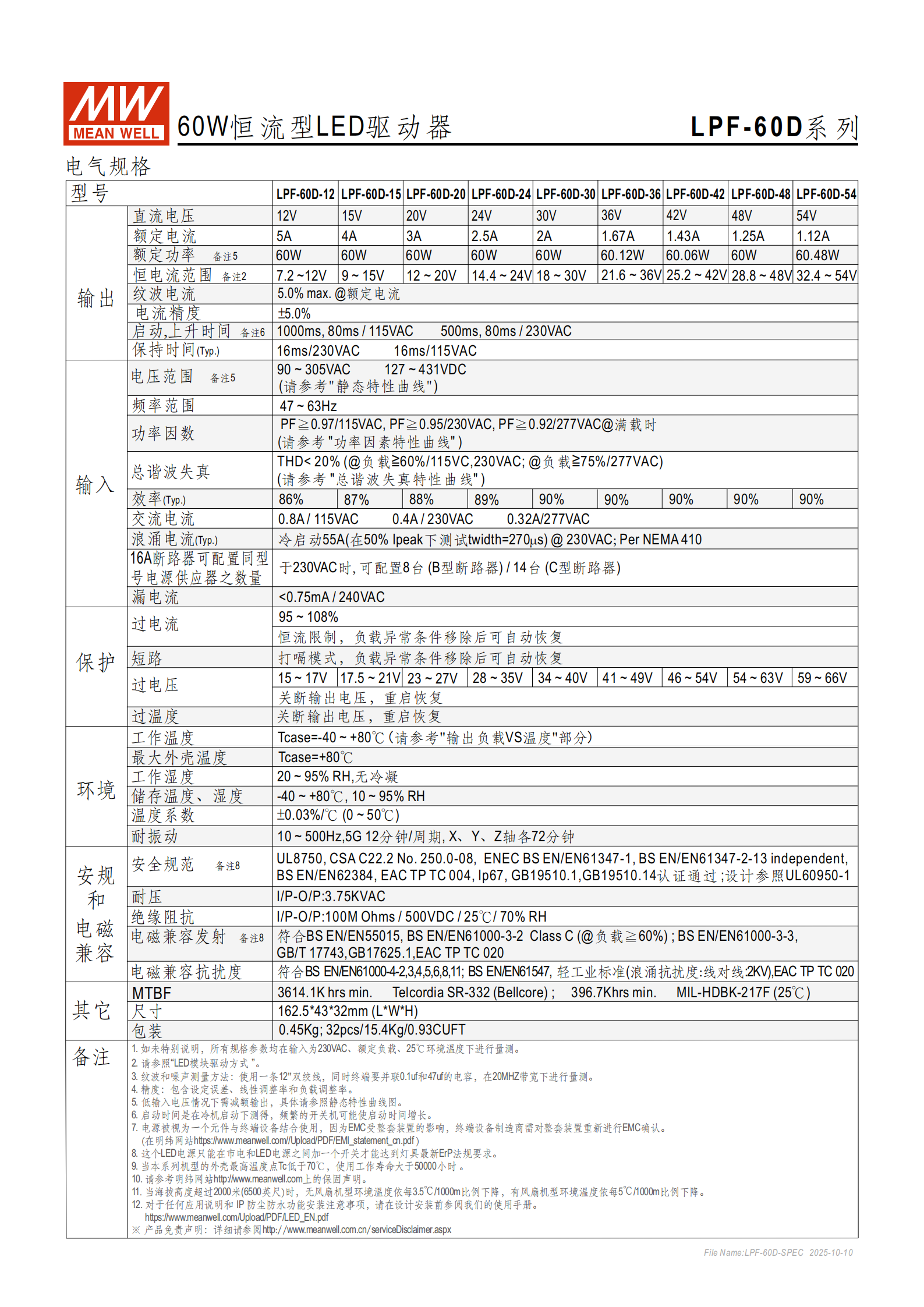

二、電氣核心規格
（一）輸出規格（9 種機型核心參數）
| 型號 | 額定直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 |
|---|---|---|---|---|
| LPF-60D-12 | 12V | 5A | 60W | 7.2~12V |
| LPF-60D-15 | 15V | 4A | 60W | 9~15V |
| LPF-60D-20 | 20V | 3A | 60W | 12~20V |
| LPF-60D-24 | 24V | 2.5A | 60W | 14.4~24V |
| LPF-60D-30 | 30V | 2A | 60W | 18~30V |
| LPF-60D-36 | 36V | 1.67A | 60.12W | 21.6~36V |
| LPF-60D-42 | 42V | 1.43A | 60.06W | 25.2~42V |
| LPF-60D-48 | 48V | 1.25A | 60W | 28.8~48V |
| LPF-60D-54 | 54V | 1.12A | 60.48W | 32.4~54V |
輸出精度與紋波：電流精度 ±5.0%，紋波電流5.0% max.@額定電流；啟動 / 上升 / 保持時間隨輸入電壓變化，如 230VAC 下啟動時間 16ms、保持時間 500ms。
（二）輸入規格
電壓范圍：90~305VAC / 127~431VDC（低輸入電壓需降額輸出）；頻率范圍47~63Hz。
功率因數：滿載時PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC。
諧波與電流：THD<20%（負載≥60%/115/230VAC；負載≥75%/277VAC）；漏電流 **<0.75mA/240VAC**，230VAC 下可配置 8 臺（B 型斷路器）/14 臺（C 型斷路器）同型號電源。
三、保護功能
LPF-60D 系列配備四重自動保護功能，異常條件移除后多可自動恢復，具體如下：
過電流保護：恒流限制，保護閾值95~108%，異常移除后自動恢復。
短路保護：打嗝模式，異常移除后自動恢復。
過電壓保護：按機型分檔，如 12V 機型 15~17V、54V 機型 59~66V。
過溫度保護：機殼溫度超范圍時關斷輸出，重啟恢復，工作殼溫范圍 **-40℃~+80℃**。

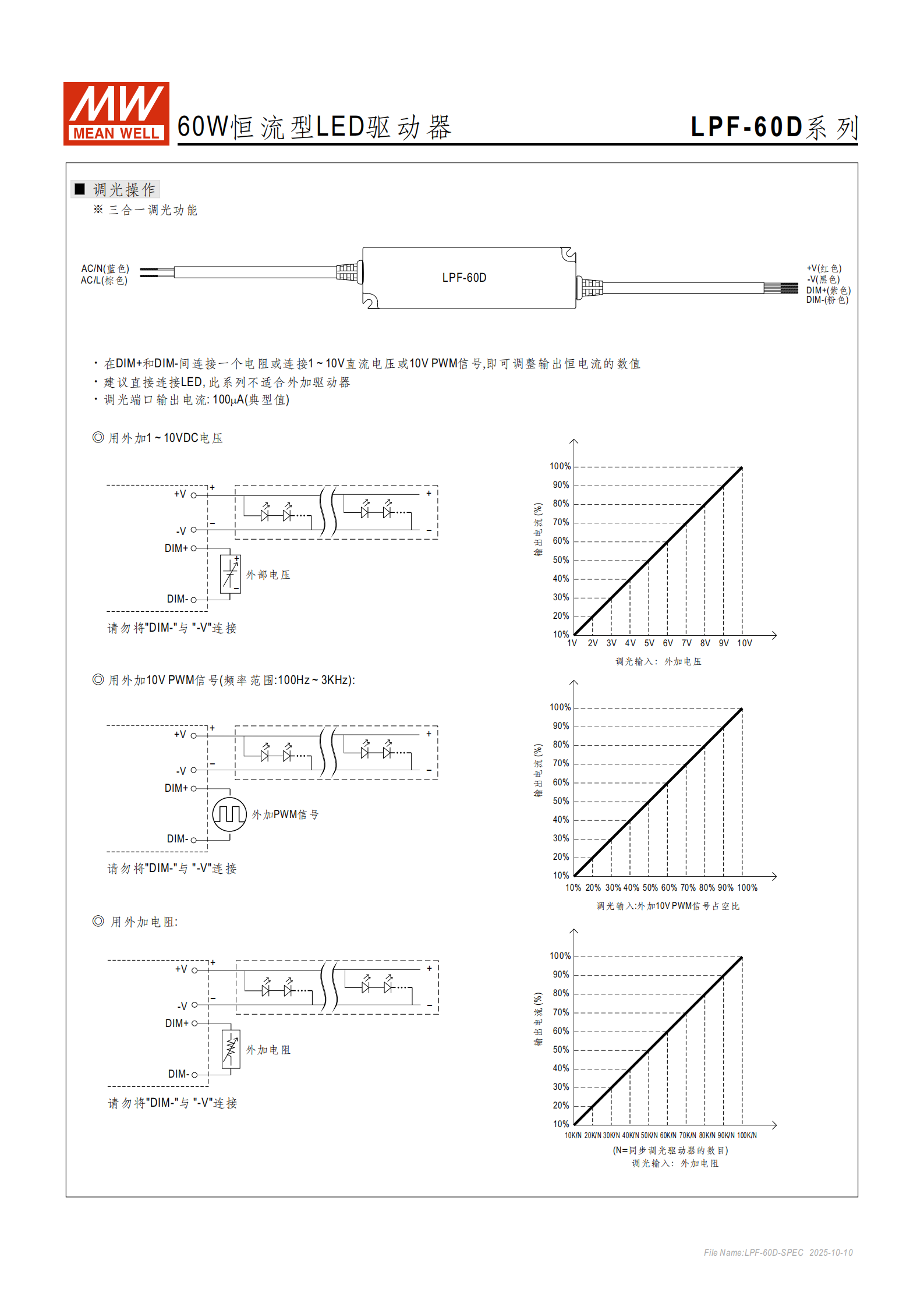

四、調光功能
產品搭載三合一調光功能，通過 DIM+（紫色）、DIM-（粉色）端口實現，禁止將 DIM - 與 - V 連接，三種調光方式如下：
1~10VDC 電壓調光：輸入 1V 對應 10% 輸出電流，10V 對應 100% 輸出電流，線性調節。
10V PWM 信號調光：信號頻率范圍100Hz~3KHz，占空比 10%~100% 對應輸出電流同比例調節。
外接電阻調光：電阻范圍 10K/N~100K/N（N 為同步調光驅動器數目），電阻值與輸出電流成反比。
如需 0% 亮度，需搭配繼電器 / 開關 + 調節器實現，或選購明緯其他機型。
五、工作與環境規格
工作環境：濕度20~95% RH（無冷凝），耐振動10~500Hz、5G，X/Y/Z 軸各 72 分鐘；溫度系數 **±0.03%/°C（0~50℃）**。
儲存環境：溫度 - 40~+80℃，濕度 10~95% RH。
海拔降額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例降額。
物理規格：尺寸162.54332mm(LWH)，單臺重量0.45Kg，包裝為 32pcs/15.4Kg/0.93CUFT。
六、認證與絕緣規格
安全認證：通過 UL8750、CSA C22.2 No.250.0-08、ENEC、GB19510.1/14 等多項認證，設計參照 UL60950-1。
絕緣與耐壓：輸入 - 輸出耐壓3.75KVAC，輸入 - 輸出絕緣阻抗100M Ohms/500VDC/25℃/70%RH。
電磁兼容：發射符合 GB/T 17743、GB17625.1、EN55015 等；抗擾度符合 EN61000-4 系列、EN61547，浪涌抗擾度線對線 2KV。
七、應用場景
適配面板照明 LED、LED 投光燈、LED 隧道照明、LED 裝飾照明、移動標志等 LED 照明系統。
關鍵問題
問題 1（產品適配性）：LPF-60D 系列的輸出電壓機型有哪些，核心適配邏輯是什么？

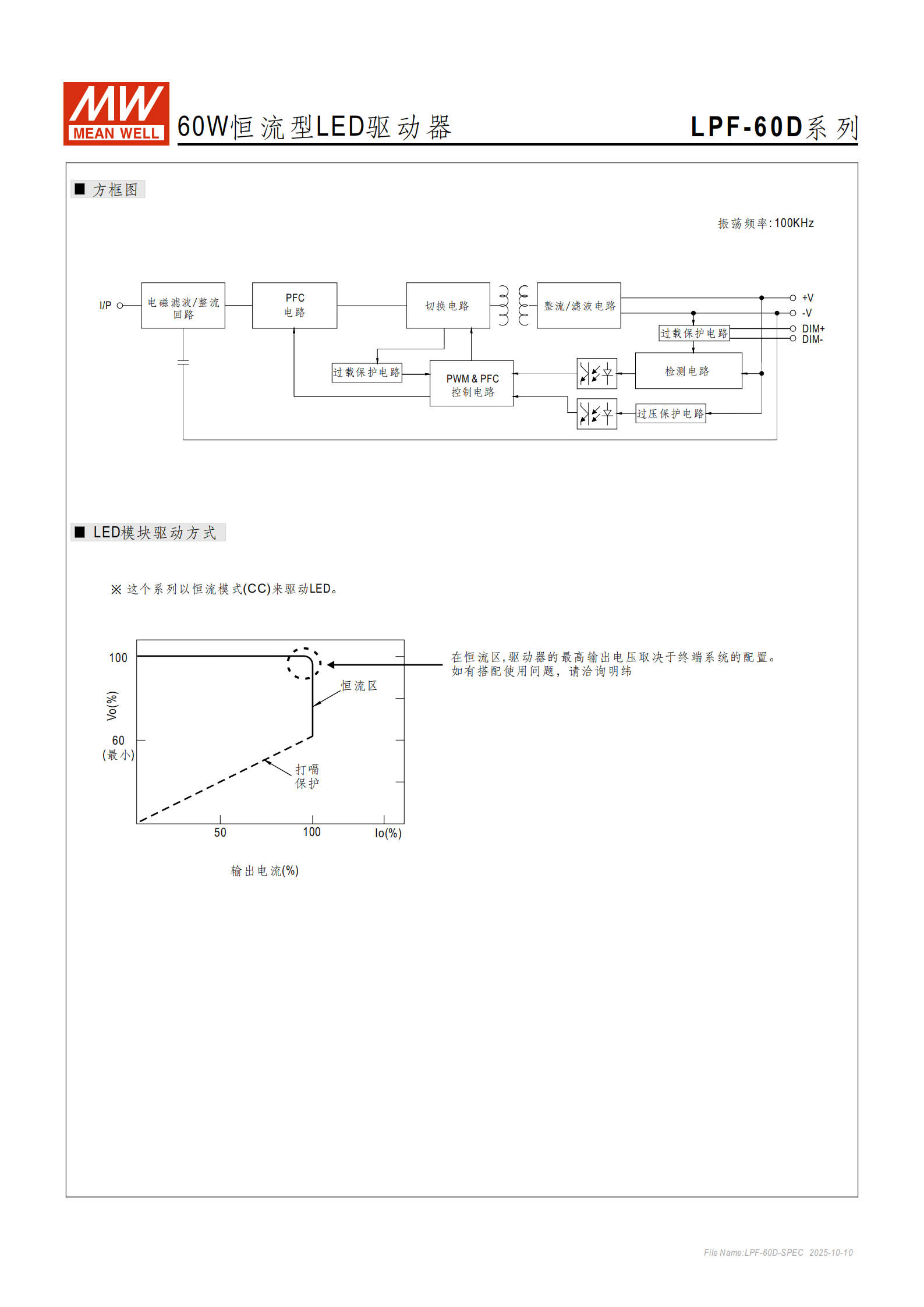

答案：該系列有 9 種輸出額定電壓機型，分別為 12V、15V、20V、24V、30V、36V、42V、48V、54V，額定功率均約 60W；核心適配邏輯為恒流輸出，每個機型對應固定的恒電流范圍（如 12V 機型 7.2~12V），驅動器最高輸出電壓由終端 LED 系統配置決定，需匹配 LED 負載的電壓需求選擇對應機型。
問題 2（功能操作）：LPF-60D 系列的三合一調光具體如何實現，有哪些操作禁忌？
答案：三合一調光通過 DIM+（紫色）、DIM-（粉色）端口實現，三種方式為①外接 1~10VDC 電壓，1V 對應 10% 輸出電流、10V 對應 100%；②外接 100Hz~3KHz 的 10V PWM 信號，占空比與輸出電流成正比；③外接 10K/N~100K/N 電阻（N 為同步調光驅動器數），電阻值與輸出電流成反比。核心操作禁忌為嚴禁將 DIM - 端口與 - V（負極）端口連接，如需實現 0% 亮度，需額外搭配繼電器 / 開關，而非直接調至最低輸入。
問題 3（使用環境與降額）：LPF-60D 系列在特殊環境下使用有哪些降額要求和壽命限制？
答案：①海拔降額：當使用海拔超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000 米的比例降額；②低電壓降額：輸入電壓處于 90~305VAC 低區間時，需對輸出進行降額，具體參考產品靜態特性曲線；③壽命限制：僅當機型外殼最高溫度點 Tc** 低于 70℃** 時，工作壽命才能達到 > 50000 小時，若殼溫接近 / 達到 80℃，壽命會相應衰減；④頻繁開關機：會使產品啟動時間增長，需盡量避免。
