明緯 LPF-60 系列 LED 驅動器的完整型號按額定輸出電壓劃分，共 9 款，型號命名規則為：LPF-60-XX（XX 為額定輸出電壓值，單位 V），具體全系列型號及對應核心參數如下表：
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定功率 | 恒電流范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| LPF-60-12 | 12V | 5A | 60W | 7.2 ~ 12V | 150mVp-p |
| LPF-60-15 | 15V | 4A | 60W | 9 ~ 15V | 150mVp-p |
| LPF-60-20 | 20V | 3A | 60W | 12 ~ 20V | 150mVp-p |
| LPF-60-24 | 24V | 2.5A | 60W | 14.4 ~ 24V | 150mVp-p |
| LPF-60-30 | 30V | 2A | 60W | 18 ~ 30V | 200mVp-p |
| LPF-60-36 | 36V | 1.67A | 60.12W | 21.6 ~ 36V | 250mVp-p |
| LPF-60-42 | 42V | 1.43A | 60.06W | 25.2 ~ 42V | 250mVp-p |
| LPF-60-48 | 48V | 1.25A | 60W | 28.8 ~ 48V | 250mVp-p |
| LPF-60-54 | 54V | 1.12A | 60.48W | 32.4 ~ 54V | 350mVp-p |
補充型號命名規則
整個系列的基礎命名邏輯為：LPF-60-XX
LPF：系列名；
60：該系列額定功率（60W）；
XX：額定輸出直流電壓（12/15/20/24/30/36/42/48/54，單位 V）。
全系列除上述電壓差異化型號外，無其他細分型號，核心電氣 / 結構 / 防護屬性（IP67、主動式 PFC、Class II 等）完全一致。

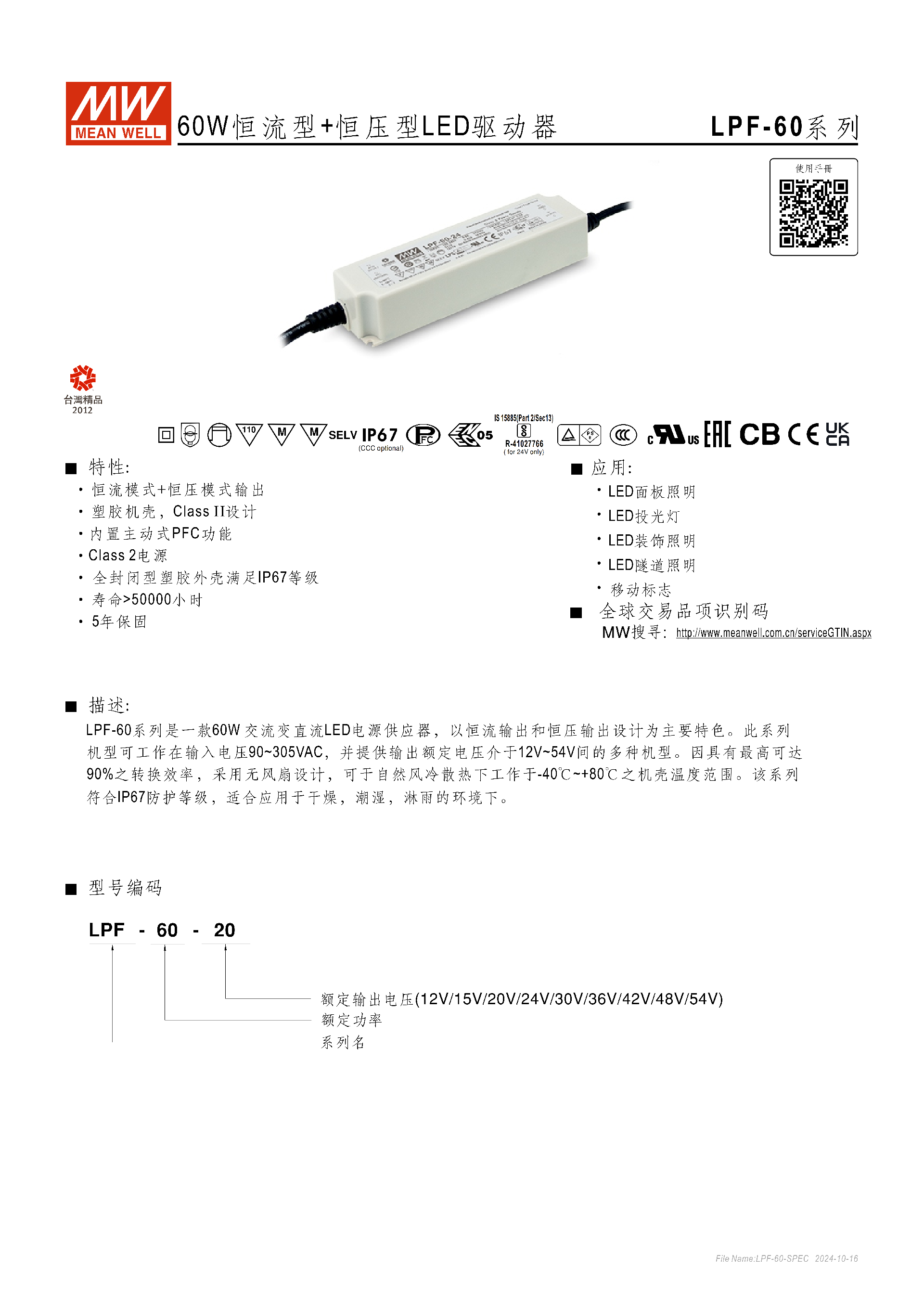

明緯LPF-60 系列是 60W 恒流 + 恒壓型 LED 驅動器，采用塑膠機殼 Class II 設計，具備IP67防護等級與內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC，輸出額定電壓有 12V 至 54V 九種規格，轉換效率最高達90%，無風扇自然風冷設計可在 **-40℃~+80℃機殼溫度下工作，壽命超50000 小時 ** 且提供 5 年保固，適配面板、投光、隧道等多種 LED 照明場景，同時具備過流、短路、過壓、過溫等多重保護，符合多項國際安全與電磁兼容規范。

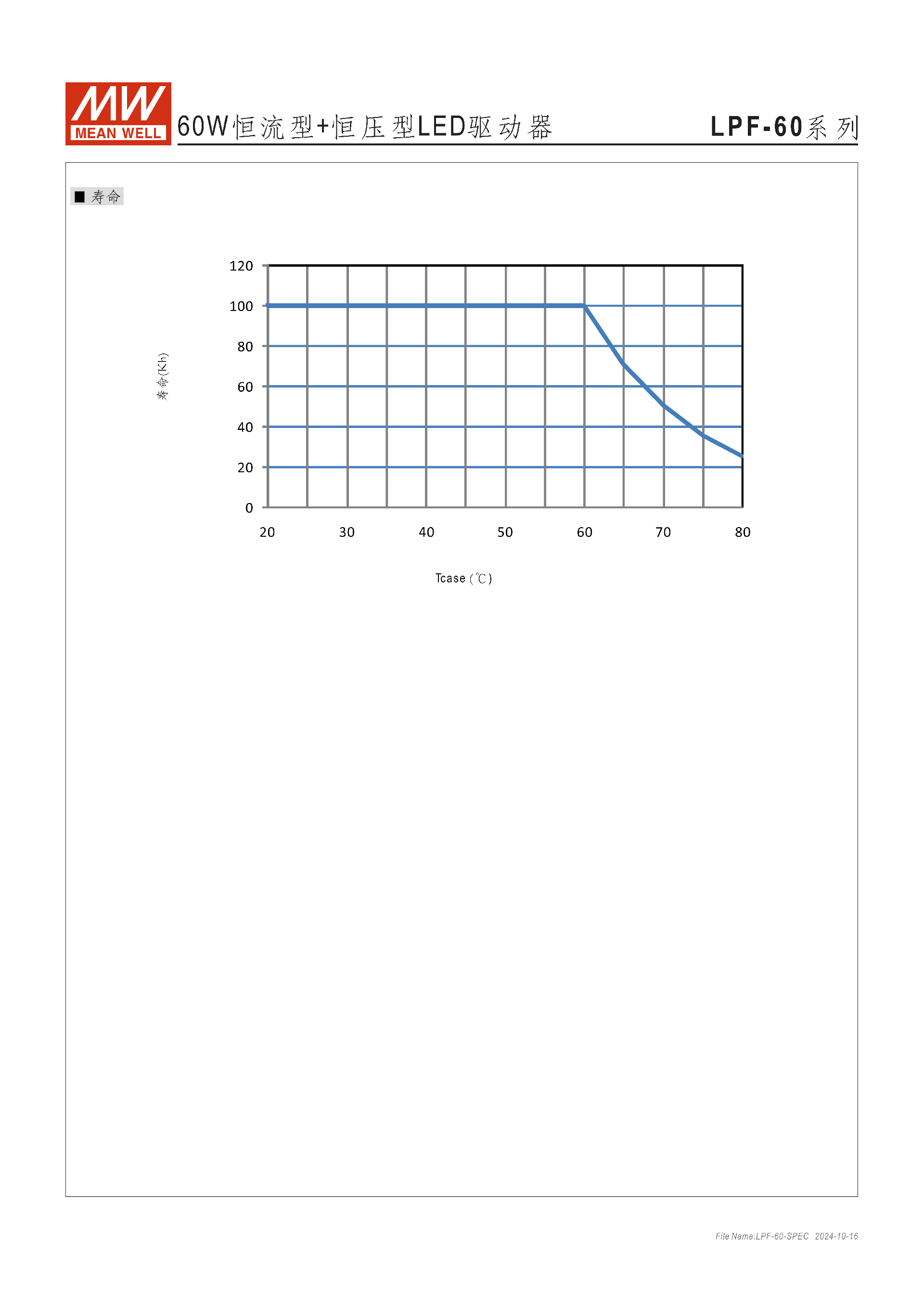

明緯LPF-60 系列為60W交流變直流 LED 驅動器，核心特色是恒流 + 恒壓雙輸出模式，屬于全封閉型塑膠外殼設計，滿足IP67高防護等級，同時符合 Class II、電源 Class 2 設計標準，內置主動式 PFC 功能，適配多場景 LED 照明供電，產品壽命 **>50000 小時 **（外殼最高溫度 Tc<70℃時），提供5 年保固服務。

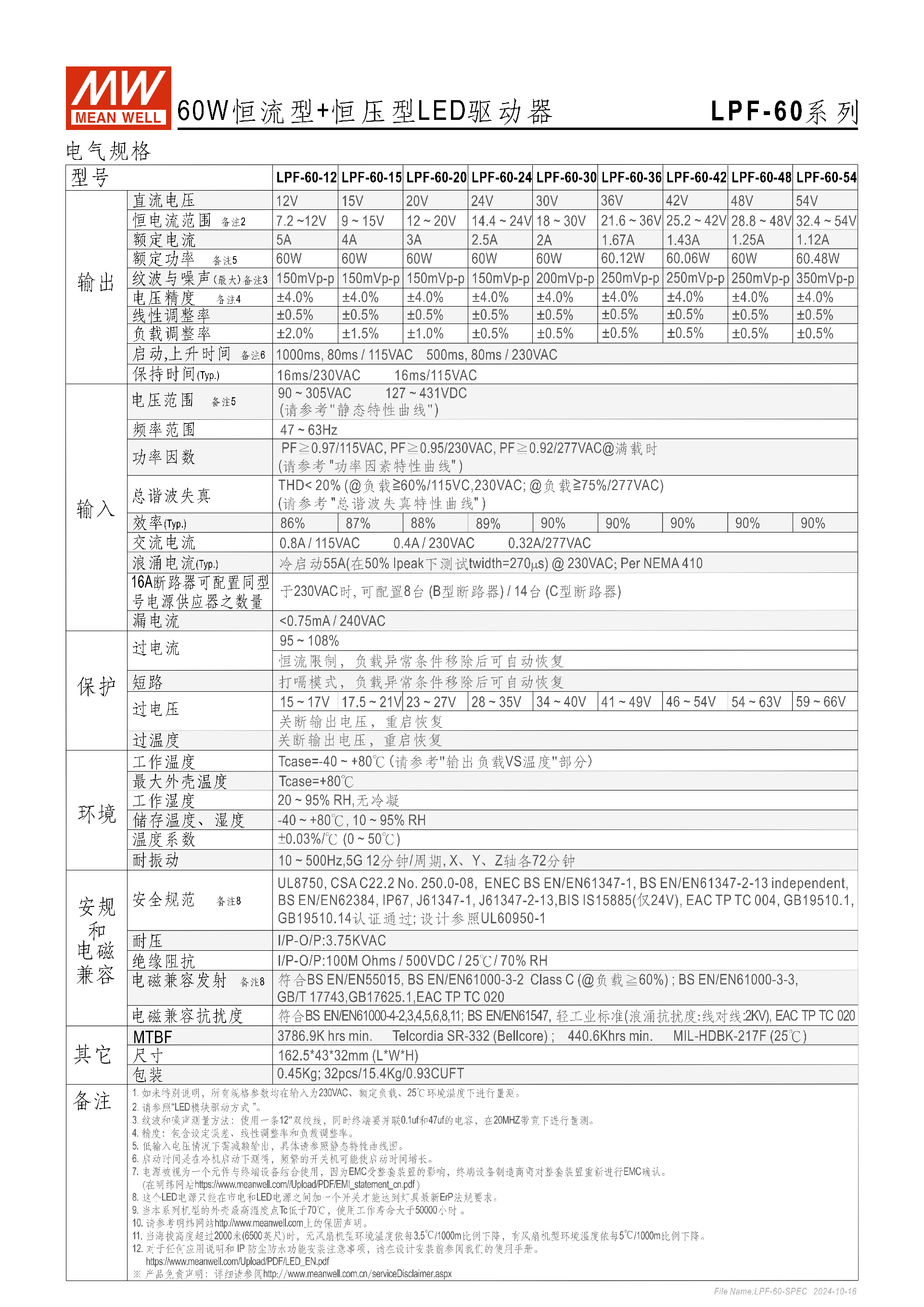

二、核心電氣規格
該系列輸入輸出規格豐富，電氣性能穩定，關鍵參數如下表：
| 類別 | 核心參數 | 具體數值 / 說明 |
|---|---|---|
| 輸入 | 電壓范圍 | 90~305VAC / 127~431VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | PF≧0.97 (115VAC 滿載)、≧0.95 (230VAC 滿載)、≧0.92 (277VAC 滿載) | |
| 總諧波失真 | THD<20%（115/230VAC 負載≧60%；277VAC 負載≧75%） | |
| 輸出 | 額定電壓規格 | 12V/15V/20V/24V/30V/36V/42V/48V/54V（九種） |
| 額定功率 | 60W（各規格基本一致，36V 為 60.12W、42V 為 60.06W、54V 為 60.48W） | |
| 額定電流 | 12V-5A、15V-4A、20V-3A、24V-2.5A、30V-2A、36V-1.67A、42V-1.43A、48V-1.25A、54V-1.12A | |
| 恒電流范圍 | 如 12V 為 7.2~12V、24V 為 14.4~24V、54V 為 32.4~54V（依電壓規格成比例） | |
| 關鍵精度 | 電壓精度 ±4.0%、線性調整率 ±0.5%、負載調整率 ±0.5%（多數規格） | |
| 紋波與噪聲 | 最大 150mVp-p（12/15/20/24V）、200mVp-p（30V）、250mVp-p（36/42/48V）、350mVp-p（54V） |
三、保護功能
產品配備四重智能保護，異常條件移除后均支持自動恢復，保障使用安全：
過電流保護：保護閾值為 95~108% 額定電流；
短路保護：打嗝模式，限制恒流輸出；
過電壓保護：依輸出電壓規格設定閾值，如 12V 為 15~17V、54V 為 59~66V，觸發后關斷輸出；
過溫度保護：機殼溫度超閾值后關斷輸出，溫度恢復后重啟。
四、環境與物理參數
環境適應性
工作溫度：Tcase=-40℃~+80℃（自然風冷，海拔超 2000 米需按 3.5℃/1000m 降額）；
儲存溫濕度：-40~+80℃、20~95% RH（無冷凝），工作濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、5G，X/Y/Z 三軸各 72 分鐘測試。
物理規格

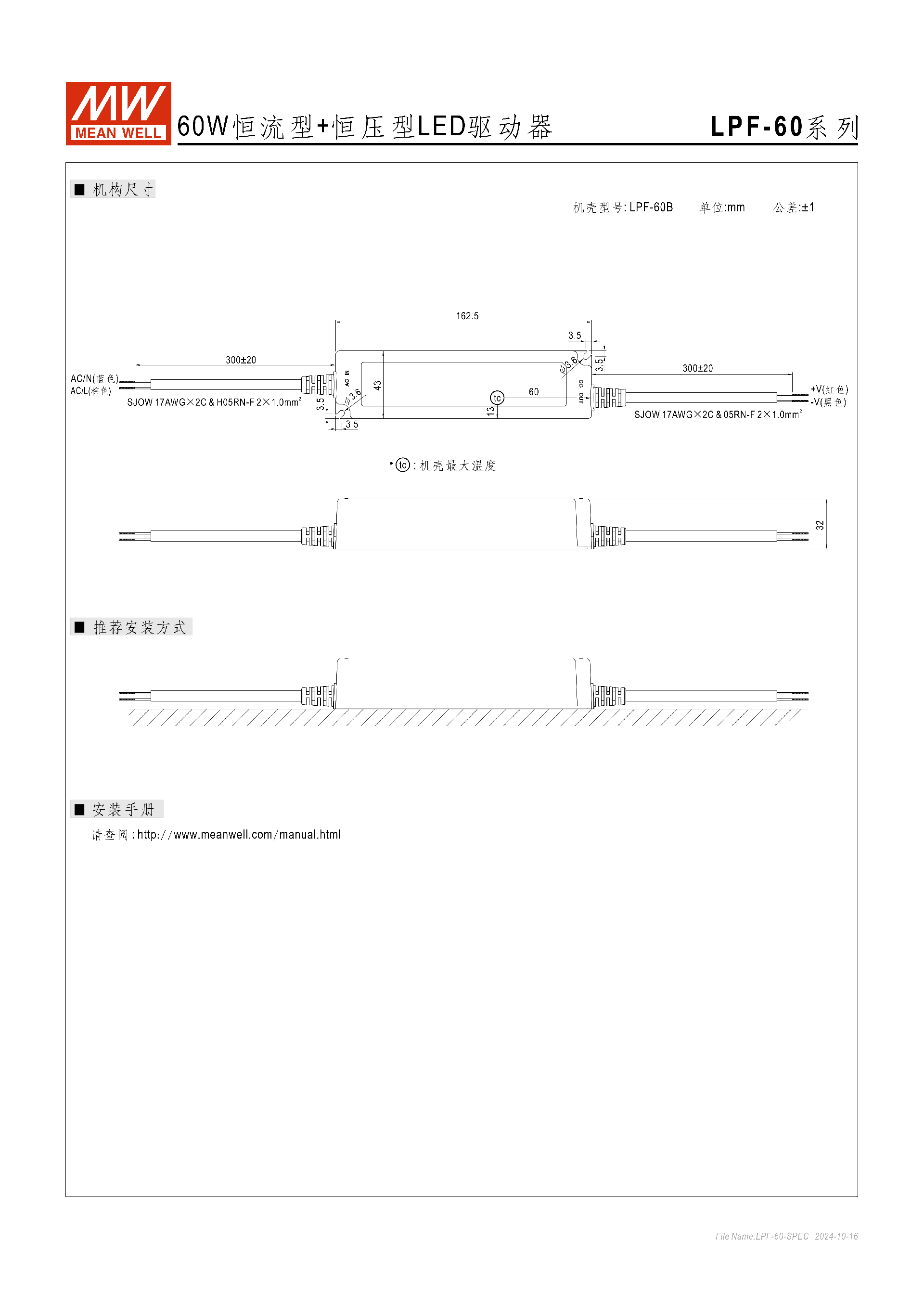

尺寸：162.54332mm（長寬高），公差 ±1mm；
重量：0.45Kg，包裝規格 32pcs/15.4Kg/0.93CUFT；
接線：交流端 AC/L（棕色）、AC/N（藍色）；直流端 + V（紅色）、-V（黑色）；
振蕩頻率：100KHz（內部電路）。

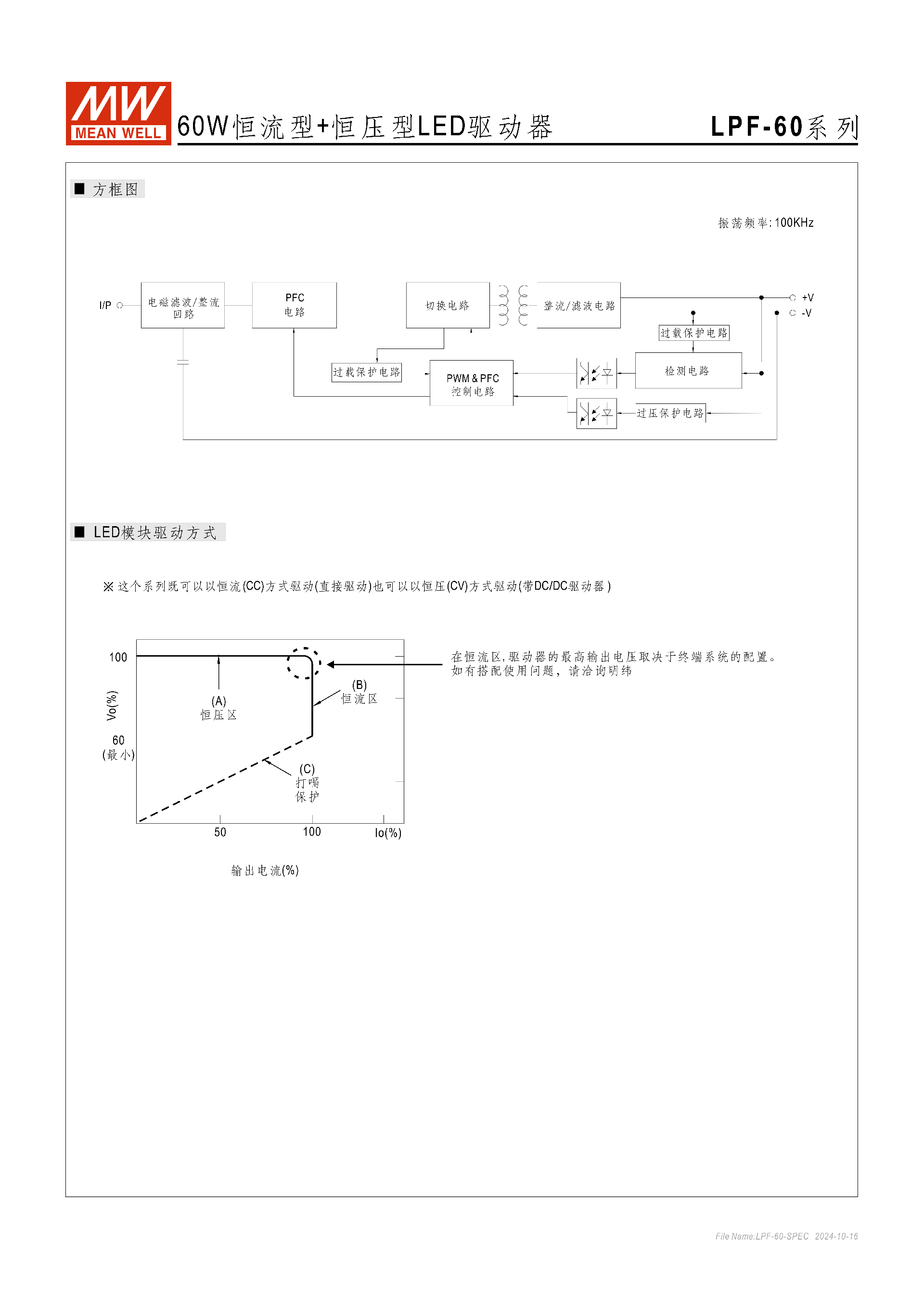

五、驅動方式與工作區域
該系列支持兩種 LED 模塊驅動方式，輸出分為三個工作區域：
恒流（CC）模式：直接驅動 LED 模塊，驅動器最高輸出電壓由終端系統配置決定；
恒壓（CV）模式：搭配 DC/DC 驅動器驅動 LED 模塊；
工作區域：恒壓區、恒流區、打嗝保護區，隨輸出電流 / 電壓比例切換。
六、安規與電磁兼容
安全規范：符合 GB19510.14、UL8750、CSA C22.2 No.250.0-08、EN61347 等，24V 規格專屬符合 BIS IS15885 (Part 2/Sec13)；
電磁兼容：發射端符合 EN55015、EN61000-3-2（Class C）等，抗擾度符合 EN61000-4 系列、GB/T17743 等，浪涌抗擾度線對線 2KV；
絕緣耐壓：輸入 - 輸出耐壓 3.75KVAC，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH。
七、效率與可靠性
轉換效率：典型值 86%~90%（依規格，最高達90%）；
平均無故障時間（MTBF）：3786.9K hrs（Telcordia SR-332 標準）、440.6K hrs（MIL-HDBK-217F 標準，25℃）；
浪涌電流：230VAC 冷啟動 55A（50% Ipeak，twidth=270μs）；
漏電流：<0.75mA/240VAC。
八、應用場景
適配各類 LED 照明及標識場景，包括面板照明 LED、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志。
九、重要使用備注

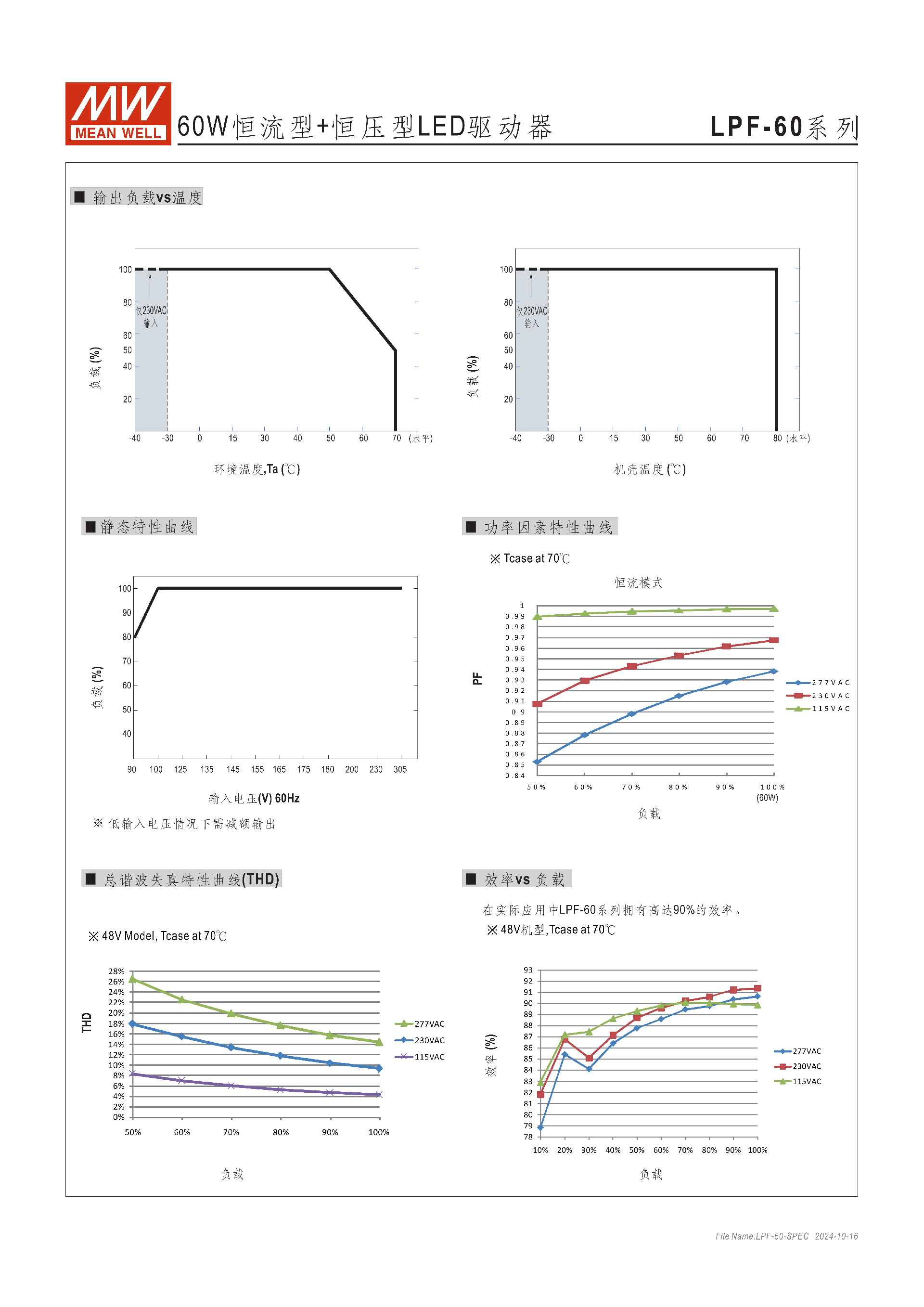

低輸入電壓下需減額輸出，具體參考靜態特性曲線；
啟動時間為冷機測試值，頻繁開關機將延長啟動時間；
海拔超 2000 米時，環境溫度需按比例降額；
需在市電與電源間加開關，滿足燈具最新 ErP 法規要求。
關鍵問題
問題 1（產品適配性）：LPF-60 系列的輸出電壓規格有哪些，對應的額定電流分別是多少？
答案：該系列有 9 種輸出額定電壓規格，對應額定電流依次為：12V-5A、15V-4A、20V-3A、24V-2.5A、30V-2A、36V-1.67A、42V-1.43A、48V-1.25A、54V-1.12A，各規格額定功率均約 60W。
問題 2（環境與使用限制）：LPF-60 系列的工作溫度范圍是多少，有哪些特殊的使用降額要求？
答案：工作溫度為機殼溫度 **-40℃~+80℃；特殊降額要求包括：①低輸入電壓情況下需減額輸出，參考靜態特性曲線圖；②海拔高度超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000 米 ** 的比例下降；③機殼最高溫度 Tc 低于 70℃時，才能保證使用壽命大于 50000 小時。
問題 3（功能與驅動）：LPF-60 系列的核心驅動特點是什么，支持哪兩種 LED 模塊驅動方式，各自的適用場景？
答案：核心驅動特點是恒流 + 恒壓雙輸出模式，可根據終端配置切換工作區域；支持的兩種驅動方式為：①恒流（CC）模式：直接驅動 LED 模塊，適用于可直接匹配恒流供電的 LED 模組（如投光燈、隧道燈模組）；②恒壓（CV）模式：搭配 DC/DC 驅動器驅動 LED 模塊，適用于需要二次穩壓 / 恒流的 LED 照明系統（如面板照明、裝飾照明的分布式模組）。
