明緯 LPF-40D 系列是40W 恒流型 LED 驅動器，具備IP67防護等級、Class II設計與內置主動式 PFC 功能，輸入電壓覆蓋 90~305VAC，輸出額定電壓分 12V 至 54V 九種機型，轉換效率最高達89%，支持三合一調光功能，工作溫度為 - 40℃~+80℃機殼溫度，壽命超50000 小時且提供 5 年保固，防護上具備過流、短路、過壓、過溫保護，適用于面板、投光、隧道等多種 LED 照明場景，戶內戶外均可安裝。

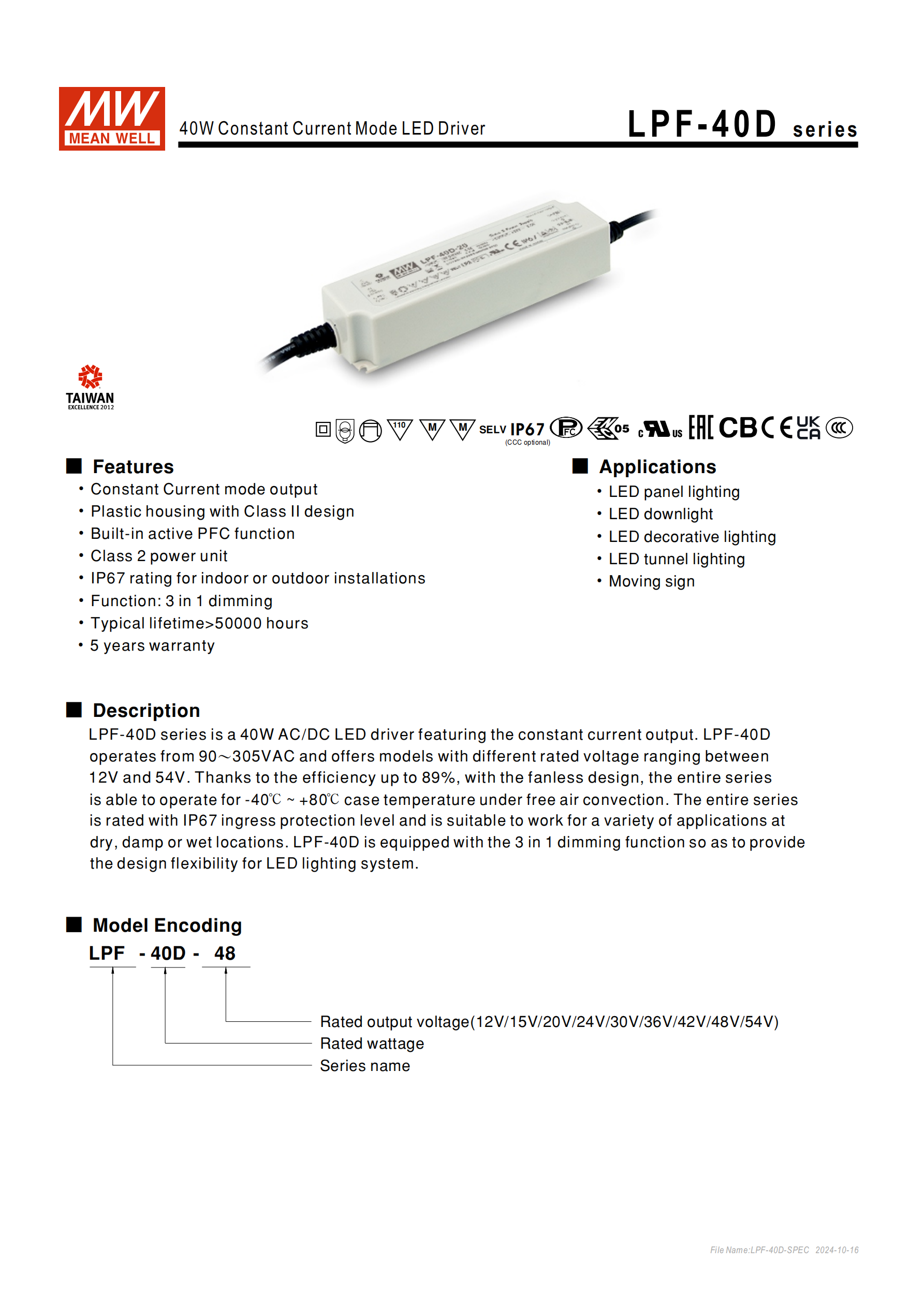

一、產品基礎定位
明緯 LPF-40D 系列為40W 恒流型 LED 驅動器，屬于交流變直流電源供應器，核心設計為恒流輸出，適配多種 LED 照明場景，具備戶內戶外通用的安裝屬性，提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc 低于 75℃時）。
二、核心產品特性
結構與安全：塑膠機殼，Class II設計、Class 2電源標準，內置主動式 PFC 功能；
防護等級：IP67，可在干燥、潮濕、淋雨環境下工作；
核心功能：支持三合一調光，為燈具系統提供設計彈性；
散熱與工作：無風扇設計，自然風冷散熱，轉換效率最高達89%。

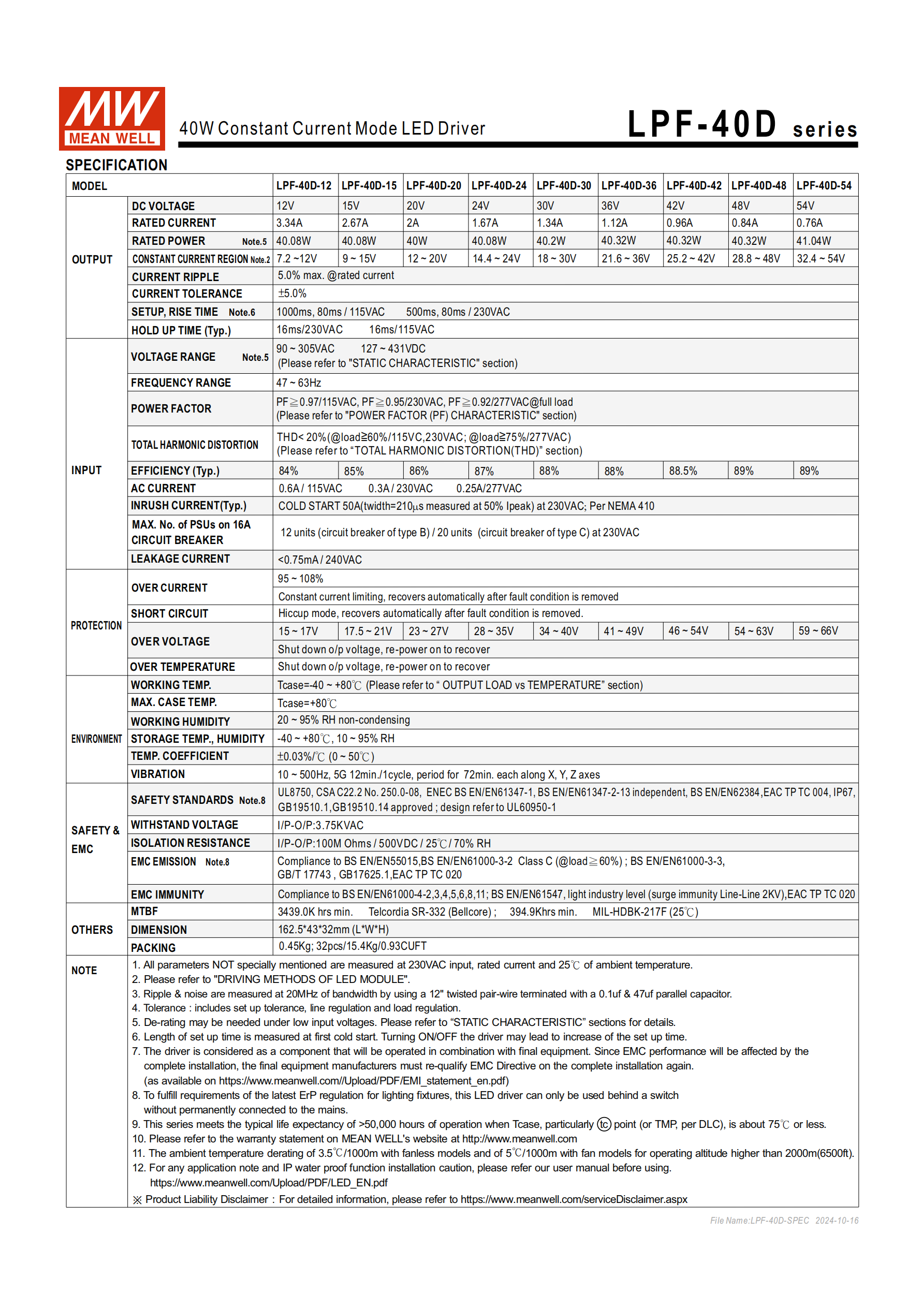

三、關鍵電氣規格
1. 輸入輸出核心參數（九種機型）
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 典型轉換效率 |
|---|---|---|---|---|---|
| LPF-40D-12 | 12V | 3.34A | 40.08W | 7.2~12V | 84% |
| LPF-40D-15 | 15V | 2.67A | 40.08W | 9~15V | 85% |
| LPF-40D-20 | 20V | 2A | 40W | 12~20V | 86% |
| LPF-40D-24 | 24V | 1.67A | 40.08W | 14.4~24V | 88% |
| LPF-40D-30 | 30V | 1.34A | 40.2W | 18~30V | 88% |
| LPF-40D-36 | 36V | 1.12A | 40.32W | 21.6~36V | 88.5% |
| LPF-40D-42 | 42V | 0.96A | 40.32W | 25.2~42V | 89% |
| LPF-40D-48 | 48V | 0.84A | 40.32W | 28.8~48V | 89% |
| LPF-40D-54 | 54V | 0.76A | 41.04W | 32.4~54V | 89% |
2. 通用電氣參數
輸入電壓：90~305VAC，交流電流為 0.6A/115VAC、0.3A/230VAC、0.25A/277VAC；
浪涌電流：冷啟動 50A@230VAC（50% Ipeak 下，twidth=210s）；
漏電流：<0.75mA/240VAC；
電流精度：±5.0%，紋波電流最大5.0%@額定電流；
耐壓：I/P-O/P:3.75KVAC，絕緣阻抗 IP-O/P:100M Ohms/500VDC（25℃/70%RH）；
總諧波失真：THD<20%（負載≥60%/115VAC/230VAC；負載≥75%/277VAC）。

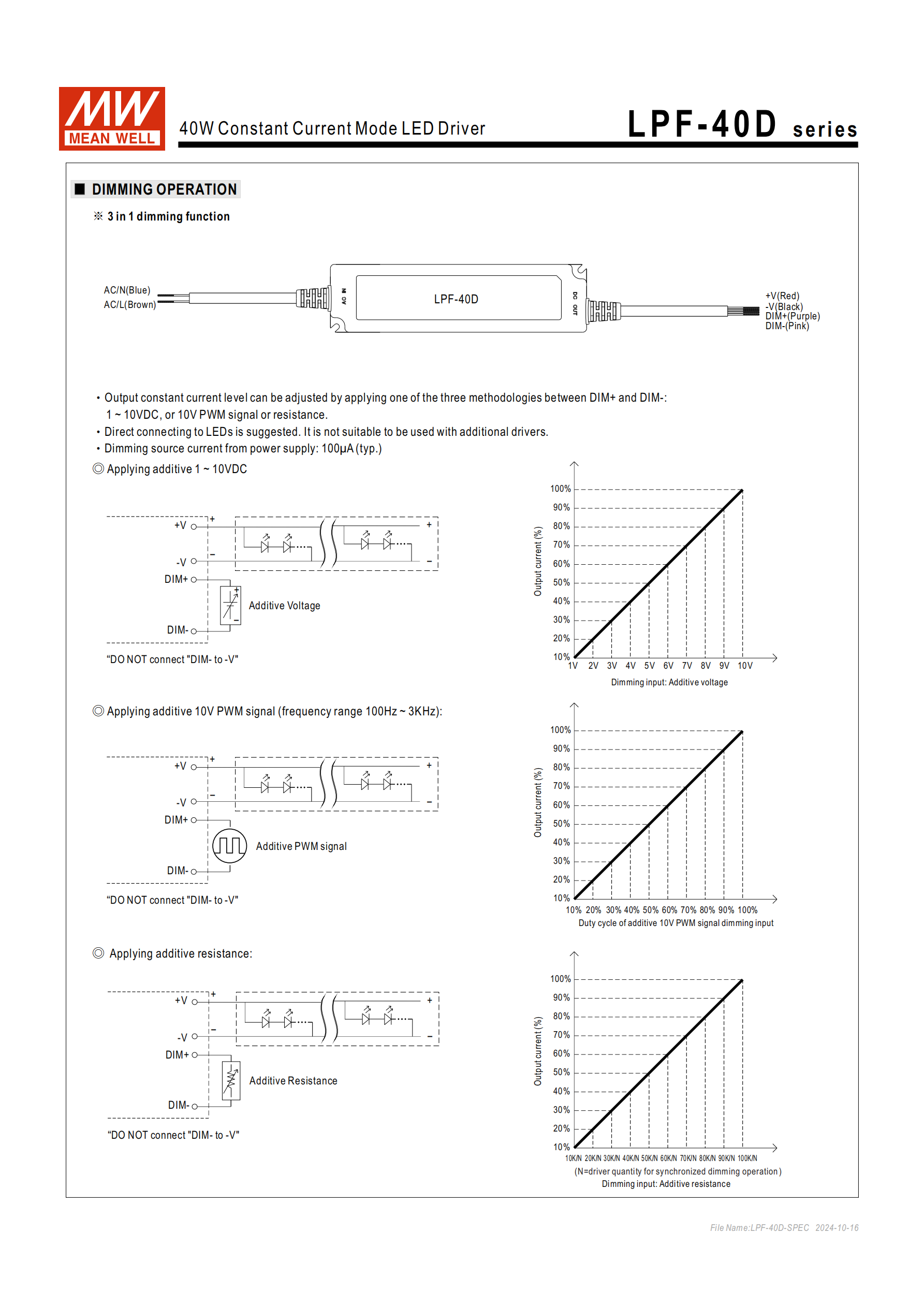

四、調光功能詳解
產品搭載三合一調光功能，調光端口典型輸出電流100μA，禁止將 DIM - 與 - V 連接，三種調光方式如下：
外接 1~10VDC 電壓：電壓 1V 對應輸出電流 10%，10V 對應 100%；
外接 10V PWM 信號：頻率范圍100Hz~3KHz，占空比與輸出電流成正比；
外接電阻：電阻范圍10K~100KΩ，電阻值與輸出電流成反比，支持多驅動器同步調光（電阻值為 10K/N~100K/N，N 為同步數目）；
全關斷亮度：需搭配開關 / 繼電器實現，或選購明緯其他機型。
五、保護功能
全系列配備四重保護，異常條件解除后按對應規則恢復，具體如下：
過電流保護：保護閾值95~108%，恒流限制模式，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，需重啟恢復（各機型閾值不同，如 12V 機型為 15~17V、54V 機型為 59~66V）；
過溫度保護：關斷輸出電壓，溫度下降后自動恢復。
六、環境與物理參數
工作環境：工作溫度Tcase=-40~+80℃，工作濕度 20~95% RH（無冷凝）；儲存溫度 - 40~+80℃，儲存濕度 10~95% RH；溫度系數 **±0.03%/℃**（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米時，無風扇機型按3.5℃/1000m比例進行溫度下探；
物理尺寸：162.54332mm(LWH)（公差 ±1mm）；單臺重量 0.45Kg，32 臺 / 15.4Kg/0.93CUFT；
線材規格：AC 端為 SJOW 17AWG×2C/H05RN-F，+V/-V 為 Style 2464 18AWG×2C，DIM+/DIM - 為 Style 2464 22AWG×2C。
七、認證與可靠性
安全規范：通過 UL8750、CSAC22.2 No.250.0-08、ENEC、GB19510.1/14 等認證，設計參照 UL60950-1；
電磁兼容：發射端符合 EN5515、GB/T17743 等，抗擾度符合 EN61000-4 系列、GB17625.1 等；
可靠性（MTBF）：最低3439.0K hrs（Telcordia SR-332 標準），MIL-HDBK-217F 標準（25℃）下為 394.9K hrs。
八、應用場景
適用于LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志等 LED 照明領域。
九、其他重要備注
所有規格默認在 230VAC 輸入、額定負載、25℃環境下測量；
低輸入電壓時需降額輸出，參考靜態特性曲線；
啟動時間為冷機測試值，頻繁開關機會延長啟動時間；
需在市電與 LED 電源間加開關，滿足燈具新 EP 法規要求；
產品作為元件與終端設備結合后，終端制造商需重新進行 EMC 確認。
關鍵問題
問題 1（產品適配性）：LPF-40D 系列九種機型的核心適配差異是什么，最高轉換效率可達多少？
答案：該系列按額定輸出電壓分 12V 至 54V 九種機型，核心差異體現在額定電流、恒電流工作范圍的不同（電壓越高，額定電流越小），適配不同電壓規格的 LED 負載；全系列轉換效率隨輸出電壓升高而提升，42V/48V/54V 機型的典型轉換效率達到最高的89%。
問題 2（調光功能）：LPF-40D 系列的三合一調光具體支持哪三種方式，有哪些核心使用禁忌和參數要求？
答案：三合一調光支持外接 1~10VDC 電壓、外接 10V PWM 信號、外接電阻三種方式；核心使用禁忌為禁止將 DIM - 端口與 - V 端口直接連接；核心參數要求：PWM 信號頻率需在 100Hz~3KHz，外接電阻范圍為 10K~100KΩ（多驅動器同步調光時為 10K/N~100K/N，N 為同步數目），調光端口典型輸出電流為 100μA。
問題 3（環境與保護）：LPF-40D 系列的防護等級和工作溫度范圍是什么，具備哪些保護功能，各保護的恢復機制有何不同？
答案：產品防護等級為IP67，機殼工作溫度范圍為 **-40℃~+80℃；具備過流、短路、過壓、過溫四重保護；恢復機制差異：過流、短路保護在負載異常移除后自動恢復 **（短路為打嗝模式，過流為恒流限制模式），過溫保護在設備溫度下降后自動恢復，過壓保護需手動重啟才能恢復輸出。
