LPF-40 系列 LED 驅動器的完整型號按額定輸出電壓劃分，共 9 款，型號編碼規則為LPF-40-XX（40 為額定功率，XX 為額定輸出直流電壓），各型號及核心對應參數如下表：


型號額定輸出電壓額定電流額定功率恒電流工作范圍最大紋波與噪聲
LPF-40-1212V3.34A40.08W7.2 ~ 12V150mVp-p
LPF-40-1515V2.67A40.08W9 ~ 15V150mVp-p
LPF-40-2020V2A40W12 ~ 20V150mVp-p
LPF-40-2424V1.67A40.08W14.4 ~ 24V150mVp-p
LPF-40-3030V1.34A40.2W18 ~ 30V200mVp-p
LPF-40-3636V1.12A40.32W21.6 ~ 36V250mVp-p
LPF-40-4242V0.96A40.32W25.2 ~ 42V250mVp-p
LPF-40-4848V0.84A40.32W28.8 ~ 48V250mVp-p
LPF-40-5454V0.76A41.04W32.4 ~ 54V350mVp-p

補充說明：所有型號均為 40W 級恒流 + 恒壓雙模式輸出，輸入電壓統一為 90~305VAC（兼容 127~431VDC），僅在輸出電壓、電流、紋波噪聲等參數上存在差異，其余電氣、結構、保護特性完全一致。

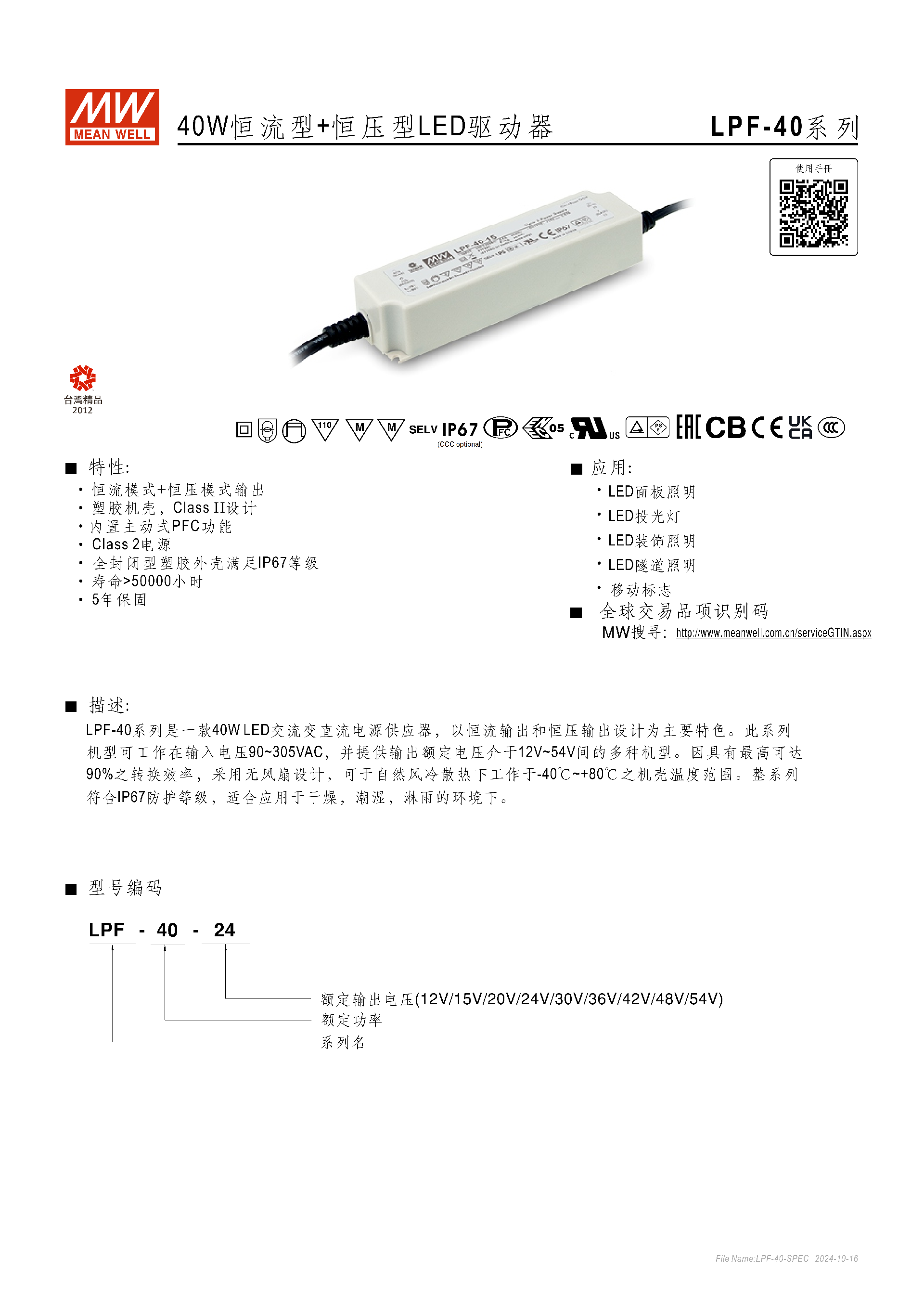

LPF-40 系列是明緯推出的 40W 恒流 + 恒壓型 LED 驅動器，為臺灣精品 2012認證產品，采用塑膠機殼實現IP67防護等級與 Class II 設計，內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC，輸出額定電壓有 12V 至 54V 九種規格，轉換效率最高達90%，無風扇自然風冷設計可在 **-40℃~+80℃機殼溫度下工作，壽命超50000 小時且提供5 年保固 **，具備過流、短路、過壓、過溫等多重自動恢復式保護，適配面板照明、投光燈等多種 LED 照明場景，同時符合 UL、ENEC 等多項安規與電磁兼容標準。

一、產品核心定位與基礎特性

LPF-40 系列是明緯生產的40W 恒流 + 恒壓雙模式LED 交流變直流驅動器，為 2012 年臺灣精品認證產品，核心適用于各類 LED 照明場景，具備以下核心基礎特性：

  1. 結構設計：塑膠全封閉機殼，Class II 設計、電源 Class 2，滿足IP67防塵防水等級，適配干燥、潮濕、淋雨環境；

  2. 節能與散熱：內置主動式 PFC 功能，無風扇自然風冷設計，轉換效率最高達90%；

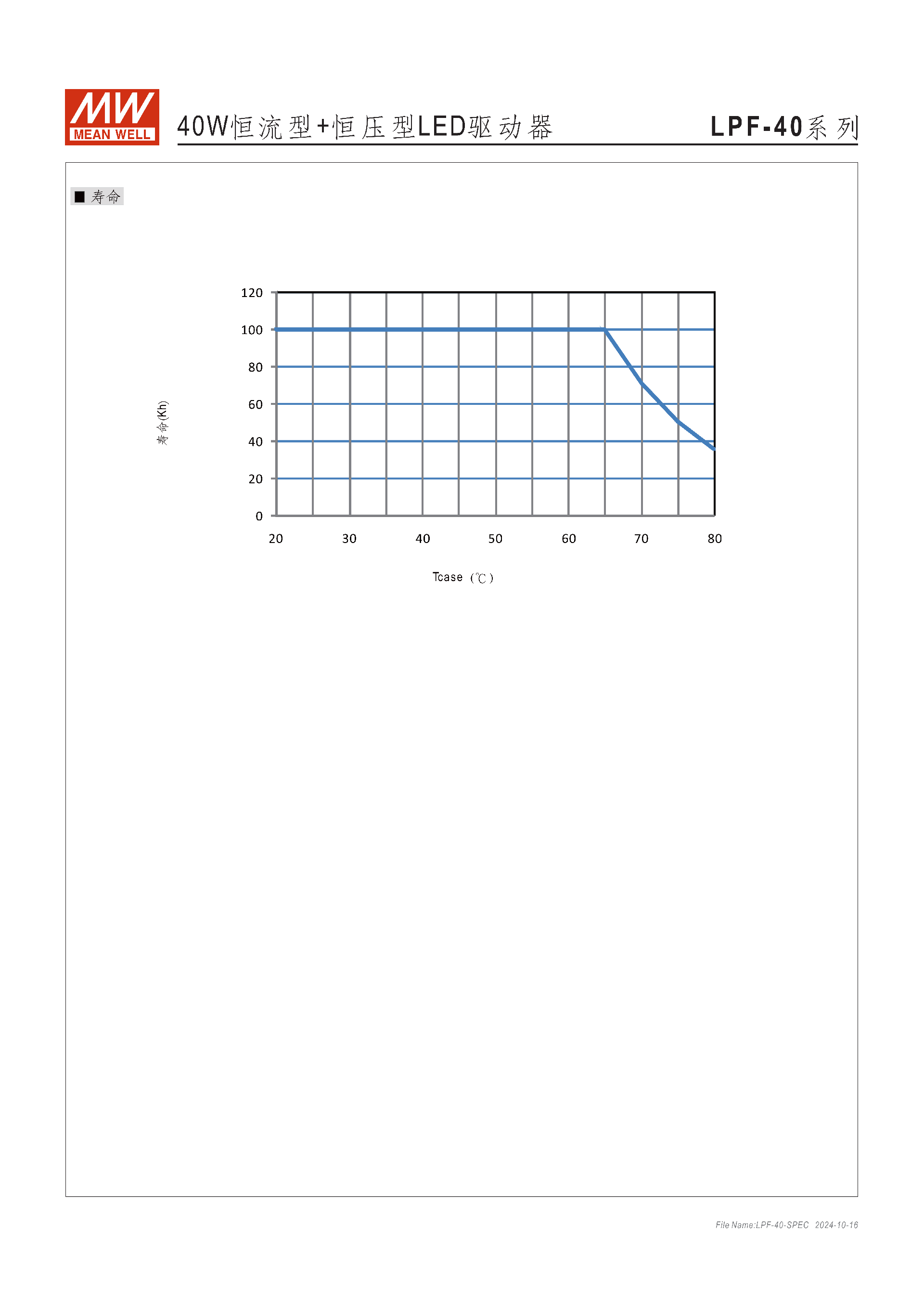

  3. 耐用性：正常使用下壽命 **>50000 小時 **（機殼最高溫度 < 75℃時），官方提供5 年保固；

  4. 環境適應性：機殼工作溫度范圍 **-40℃~+80℃**，工作濕度 20~95% RH（無冷凝），儲存溫濕度 - 40~+80℃、10~95% RH（0~50℃）。

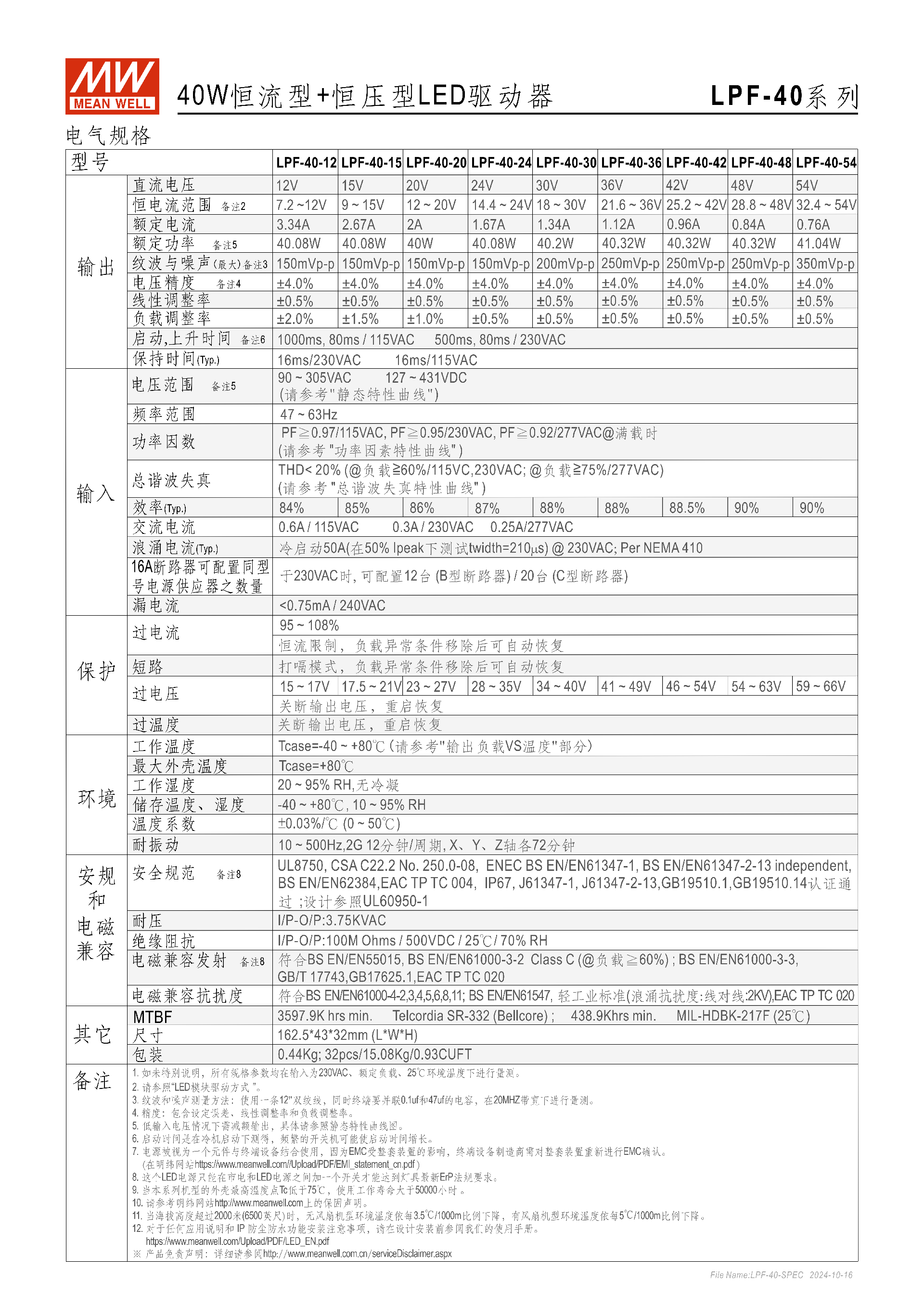

二、型號編碼與核心電氣規格

  1. 型號編碼規則：LPF-40-XX，其中 40 為額定功率，XX 為額定輸出電壓（12/15/20/24/30/36/42/48/54V 九種）；

  2. 核心電氣參數表（額定規格）：| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 恒電流范圍 ||-------------|--------------|----------|----------|--------------------|------------|| LPF-40-12 | 12V | 3.34A | 40.08W | 150mVp-p | 7.2~12V || LPF-40-15 | 15V | 2.67A | 40.08W | 150mVp-p | 9~15V || LPF-40-20 | 20V | 2A | 40W | 150mVp-p | 12~20V || LPF-40-24 | 24V | 1.67A | 40.08W | 150mVp-p | 14.4~24V || LPF-40-30 | 30V | 1.34A | 40.2W | 200mVp-p | 18~30V || LPF-40-36 | 36V | 1.12A | 40.32W | 250mVp-p | 21.6~36V || LPF-40-42 | 42V | 0.96A | 40.32W | 250mVp-p | 25.2~42V || LPF-40-48 | 48V | 0.84A | 40.32W | 250mVp-p | 28.8~48V || LPF-40-54 | 54V | 0.76A | 41.04W | 350mVp-p | 32.4~54V |

  3. 通用電氣性能：

    • 電壓精度 **±4.0%，線性調整率與負載調整率均為±0.5%**；

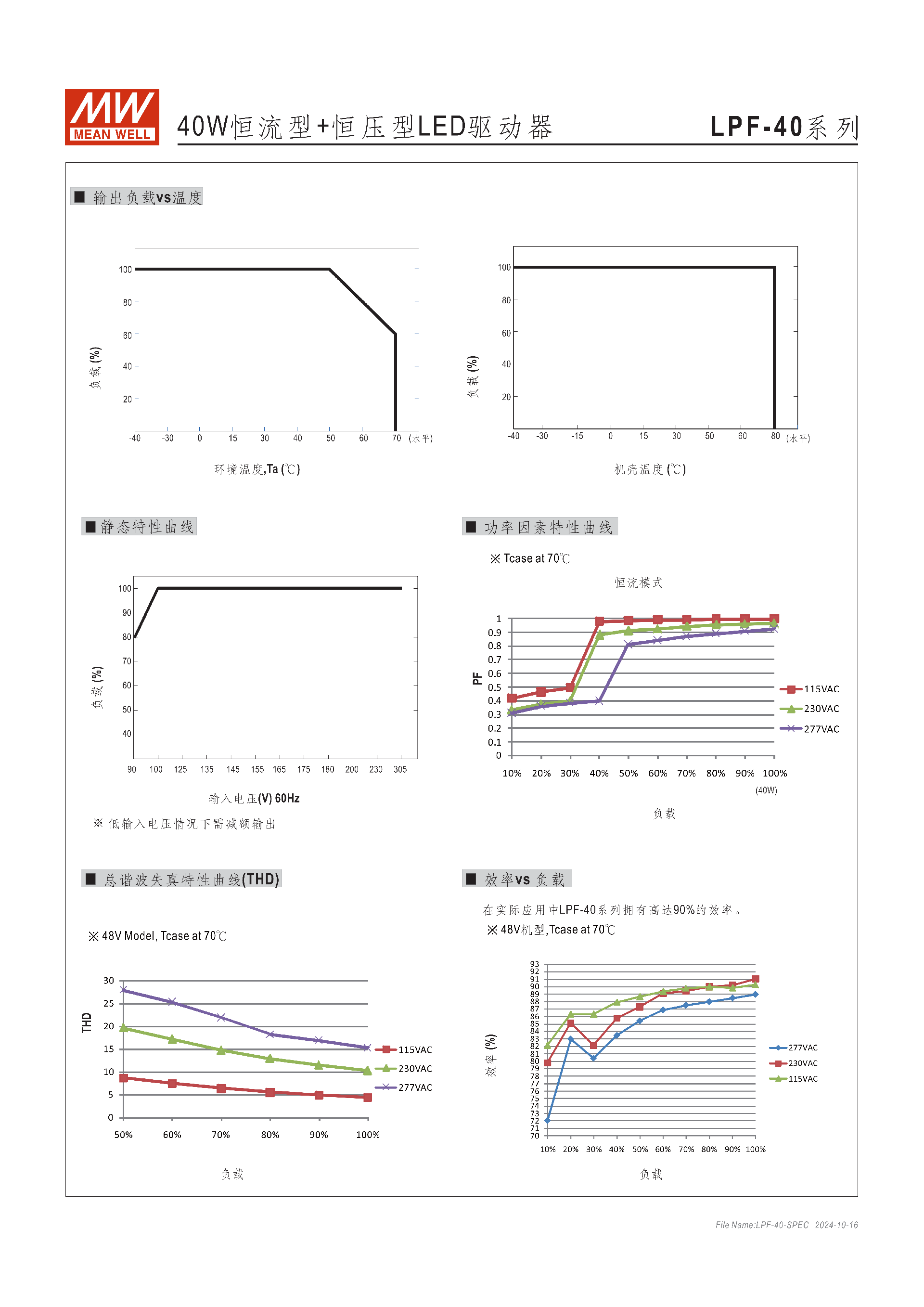

    • 輸入頻率 47~63Hz，同時支持 127~431VDC 直流輸入，低輸入電壓需減額輸出；

    • 功率因數（滿載）：≥0.97/115VAC、≥0.95/230VAC、≥0.92/277VAC；

    • 總諧波失真 THD<20%（負載≥60%/115/230VAC；負載≥75%/277VAC）；

    • 漏電流 **<0.75mA/240VAC**，冷啟動浪涌電流 50A@230VAC（50% Ipeak，twidth=210μs）。

三、輸入輸出與啟動特性

  1. 輸入接線：AC/N（藍色）、AC/L（棕色），線材為 SJOW 17AWG×2C & H05RN-F2×1.0；

  2. 輸出接線：+V（紅色）、-V（黑色），線材與輸入一致；

  3. 啟動 / 保持時間：115VAC 下保持 1000ms、上升 80ms；230VAC 下保持 500ms、上升 80ms；

  4. 保持時間：16ms/115VAC、16ms/230VAC（冷機啟動，頻繁開關機將延長啟動時間）。

四、多重保護功能

全系列配備完善的保護機制，除過溫為重啟恢復外，其余均為自動恢復式，具體如下：

  1. 過電流保護：95~108% 額定電流，恒流限制，負載異常移除后自動恢復；

  2. 短路保護：打嗝模式，負載異常移除后自動恢復；

  3. 過電壓保護：關斷輸出，重啟恢復，不同型號保護電壓范圍 15~66V 不等；

  4. 過溫度保護：機殼超溫時關斷輸出，溫度恢復后重啟恢復。

五、安規與電磁兼容

  1. 安全規范：通過 UL8750、CSA C22.2 No.250.0-08、ENEC、GB19510.1/14 等多項認證，耐壓I/P-O/P:3.75KVAC，絕緣阻抗I/P-O/P:100MΩ/500VDC/25℃/70%RH；

  2. 電磁兼容：

    • 發射：符合 BS EN/EN55015、GB/T17743、GB17625.1 等，EN61000-3-2 Class C（負載≥60%）；

    • 抗擾度：符合 BS EN/EN61000-4 系列、EN61547，浪涌抗擾度線對線 2KV；

  3. 特殊要求：需在市電與電源間加開關，滿足燈具最新 ErP 法規要求。

六、物理與可靠性規格

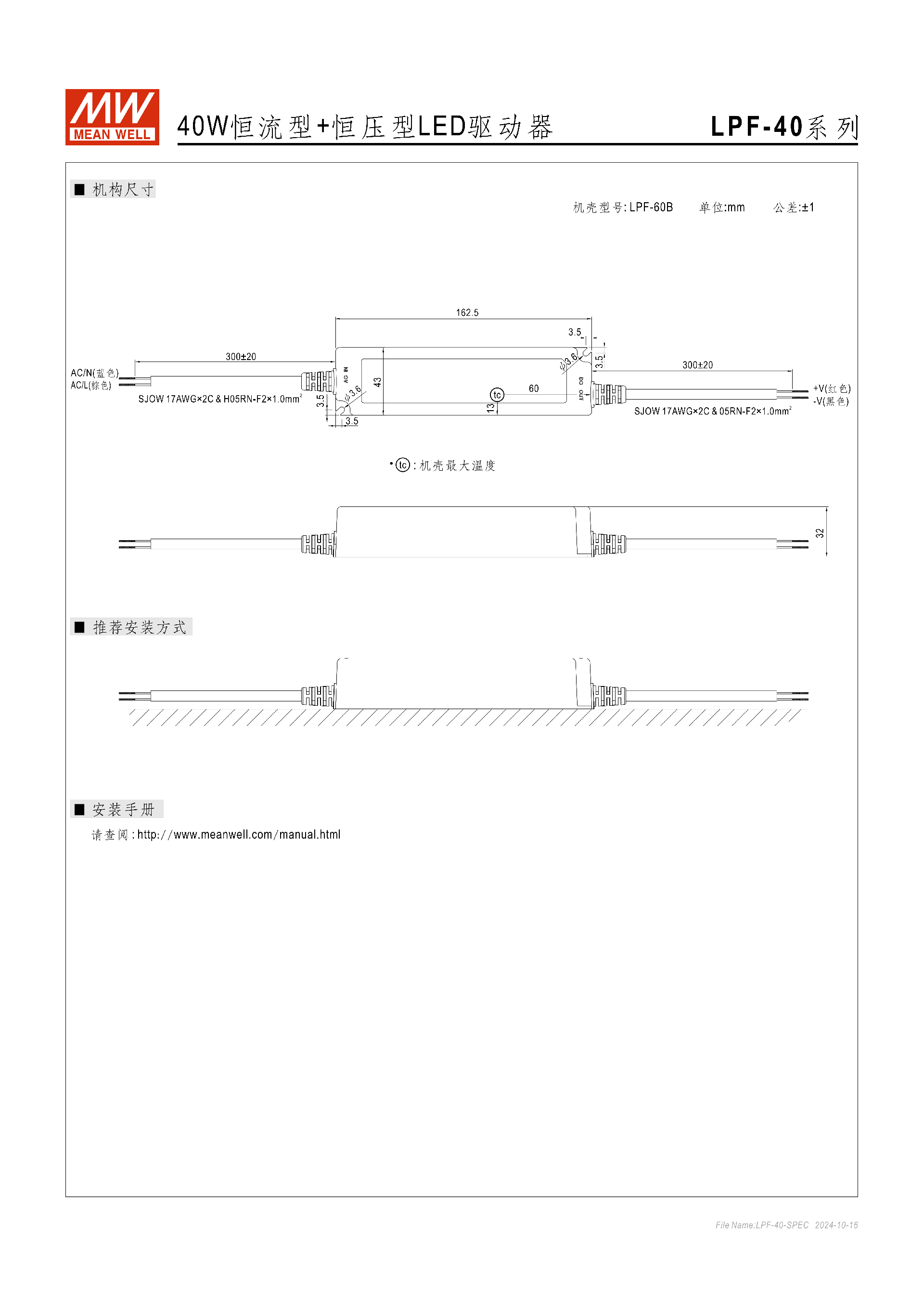

  1. 尺寸：162.54332mm（LWH），單重 0.44Kg；

  2. 耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y 軸各 72 分鐘；

  3. 平均無故障時間（MTBF）：Telcordia SR-332 標準下 **≥3597.9K hrs**，MIL-HDBK-217F（25℃）下 **≥438.9K hrs**；

  4. 包裝：32 臺 / 箱，總重 15.08Kg，體積 0.93CUFT；

  5. 海拔要求：海拔超 2000 米時，機殼工作溫度按3.5℃/1000m比例下降。

七、驅動方式與應用

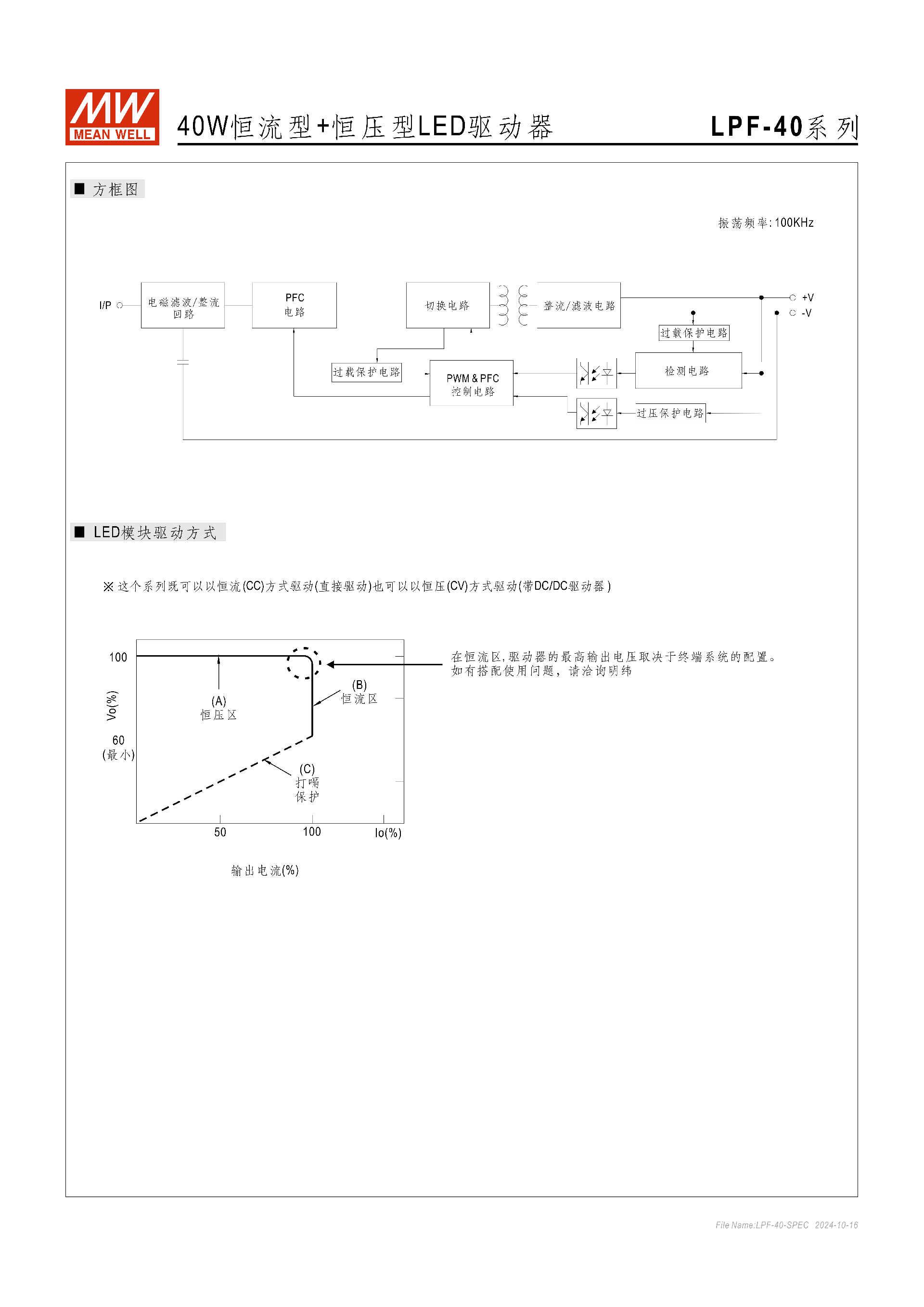

  1. 雙驅動模式：恒流（CC）直接驅動LED 模塊、恒壓（CV）搭配 DC/DC 驅動器驅動，恒流區最高輸出電壓由終端系統配置決定；

  2. 應用場景：LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志。

八、重要備注

  1. 所有參數默認在 230VAC 輸入、額定負載、25℃環境下測量；

  2. 紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；

  3. EMC 受整套裝置影響，終端設備制造商需重新確認 EMC 合規性；

  4. 安裝需參考官方安裝手冊，IP67 防護的安裝注意事項需提前查閱。

關鍵問題

問題 1（產品適配性）：LPF-40 系列的輸入輸出電壓范圍是多少，有哪些額定輸出電壓規格，適配哪些場景？

答案：輸入電壓覆蓋90~305VAC（同時支持 127~431VDC），輸入頻率 47~63Hz；額定輸出電壓有12V、15V、20V、24V、30V、36V、42V、48V、54V九種規格，對應恒電流范圍為 7.2~54V；適配場景包括 LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志，且因 IP67 防護等級，可在干燥、潮濕、淋雨環境下使用。

問題 2（核心性能與保護）：LPF-40 系列的核心性能指標有哪些，配備了哪些保護功能，保護機制有何特點？

答案：核心性能指標：轉換效率最高90%，功率因數滿載時≥0.92（277VAC）/≥0.95（230VAC）/≥0.97（115VAC），電壓精度 ±4.0%，線性 / 負載調整率 ±0.5%，機殼工作溫寬 - 40℃~+80℃，壽命 > 50000 小時（Tc<75℃）；保護功能包含過電流、短路、過電壓、過溫度四種，其中過流為 95~108% 恒流限制、短路為打嗝模式，二者在負載異常移除后自動恢復；過壓、過溫為關斷輸出，分別通過重啟、溫度恢復后重啟恢復，保護機制完善且適配戶外照明的故障自恢復需求。

問題 3（使用與安裝）：LPF-40 系列在使用和安裝時有哪些關鍵注意事項？

答案：1. 低輸入電壓情況下需減額輸出，具體參考官方靜態特性曲線圖；2. 海拔高度超過 2000 米時，機殼工作溫度按3.5℃/1000m比例下降；3. 需在市電與電源之間加裝開關，滿足燈具最新 ErP 法規要求；4. EMC 受整套裝置影響，終端設備制造商需對整套裝置重新進行 EMC 確認；5. 為保證 IP67 防塵防水效果，安裝前需查閱官方 IP 防護安裝注意事項；6. 頻繁開關機將延長產品啟動時間，需避免頻繁操作；7. 所有規格參數默認在 230VAC 輸入、額定負載、25℃環境下測量，實際使用環境偏離時需關注參數變化。
