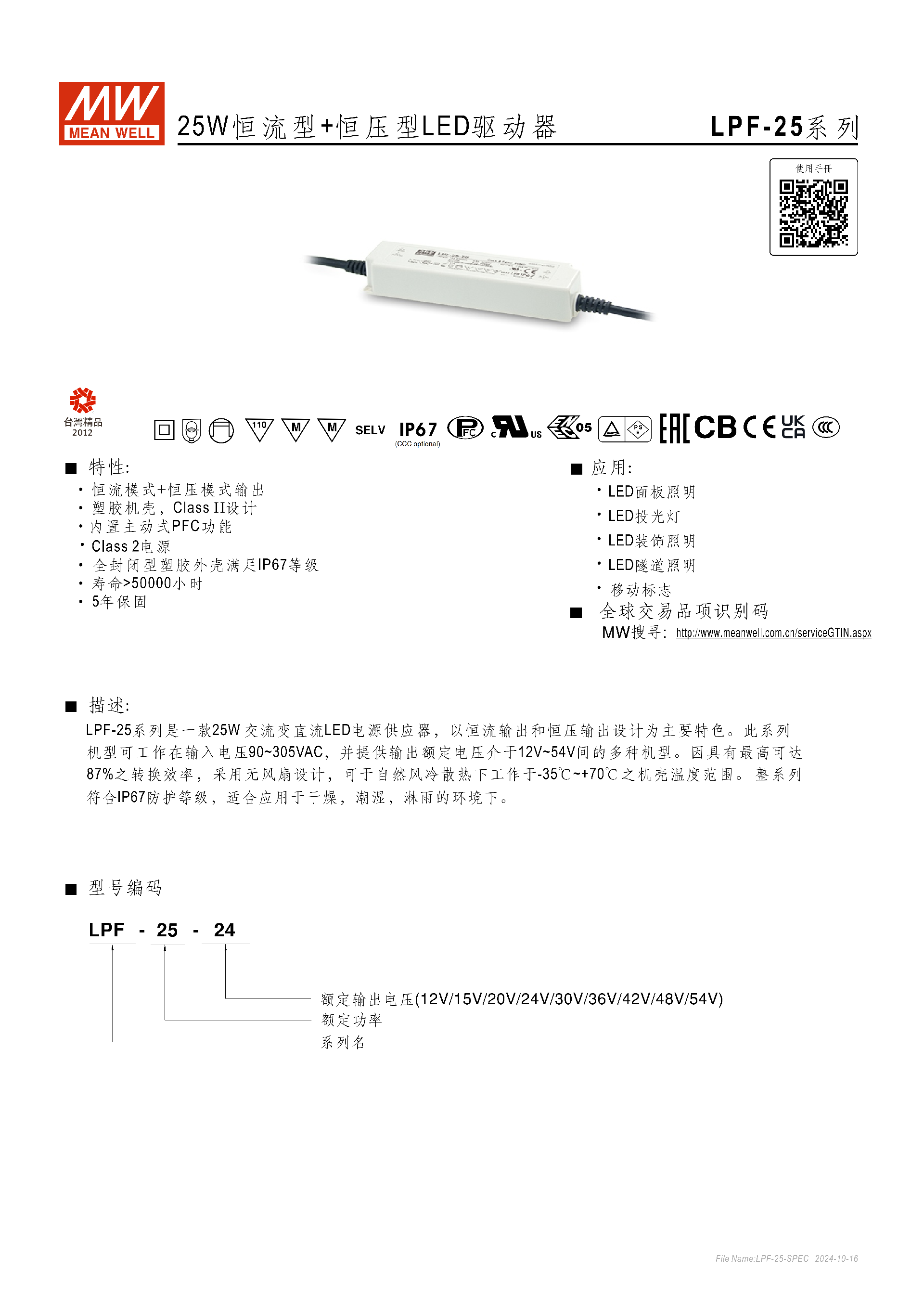

明緯LPF-25 系列是 25W 恒流 + 恒壓雙模式 LED 驅動器，采用IP67防護等級全封閉塑膠外殼、Class II 設計，內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC，輸出額定電壓有 12V 至 54V 九種規格，轉換效率最高達87%，無風扇自然風冷即可工作在 **-35℃~+70℃機殼溫度范圍，壽命超50000 小時 ** 且提供 5 年保固，具備過流、短路、過壓、過溫多重自動恢復式保護，適用于面板、投光、隧道等各類 LED 照明場景，同時符合 UL8750、EN61347 等多項安規與 EMC 標準。
一、產品核心定位

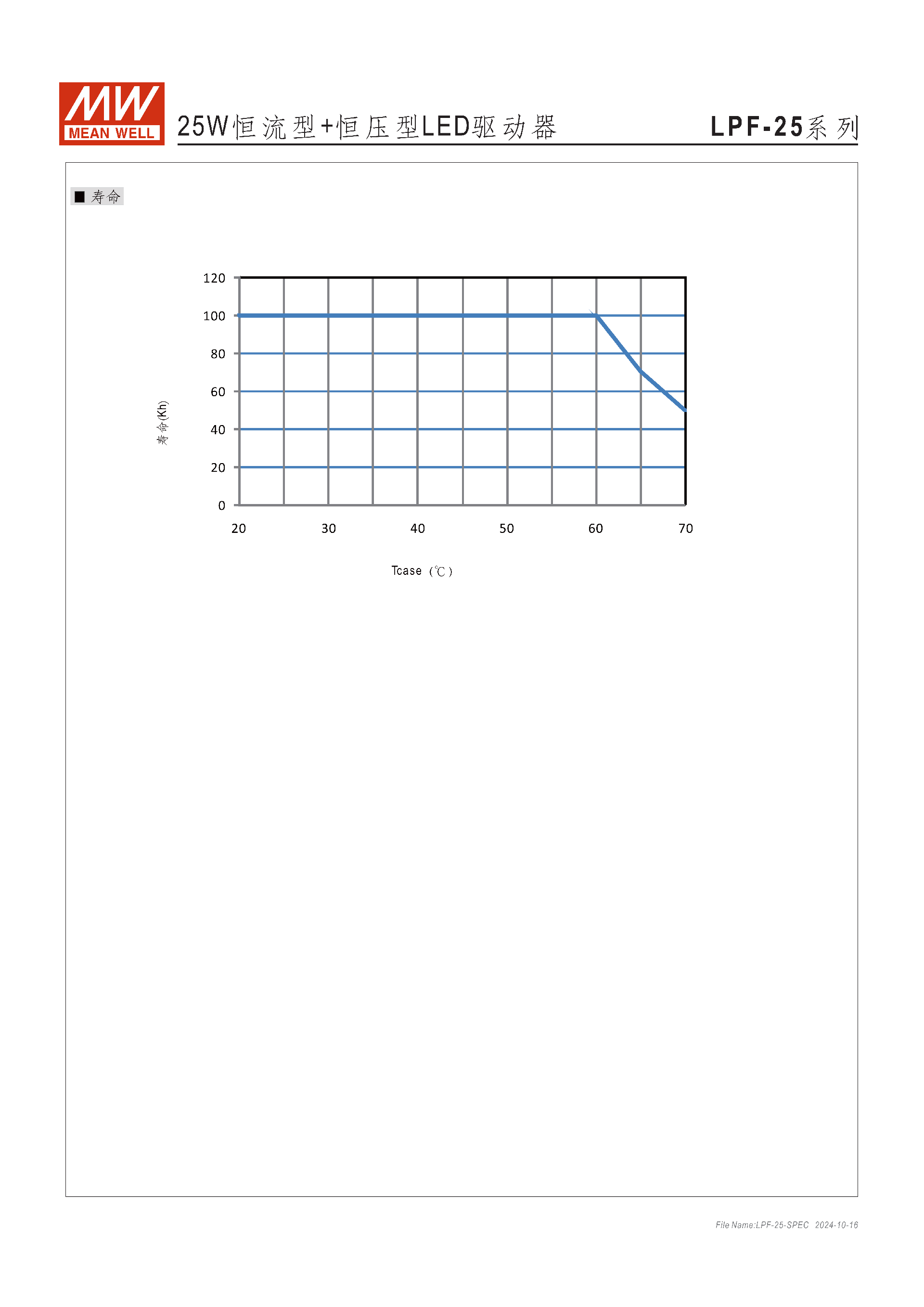

明緯LPF-25 系列為25W交流變直流 LED 專用驅動器，核心特色是恒流 + 恒壓雙模式輸出，采用無風扇設計，適配多場景 LED 照明供電，是全封閉、高防護的工業級電源產品，提供5 年保固，使用壽命超50000 小時（機殼最高溫度 Tc＜70℃時）。
二、核心特性
電氣設計：內置主動式 PFC功能，Class II、Class 2 設計，功率因數表現優異；
防護等級：IP67全封閉型塑膠外殼，適配干燥、潮濕、淋雨等復雜環境；
散熱與工作范圍：自然風冷散熱，機殼工作溫度 **-35℃~+70℃**；
轉換效率：最高達87%，能耗表現優異；
耐用性：耐振動（10~500Hz、2G，X/Y 軸各 72 分鐘），MTBF（平均無故障時間）達3574.2K hrs（Telcordia SR-332 標準）、391.6K hrs（MIL-HDBK-217F 25℃標準）。

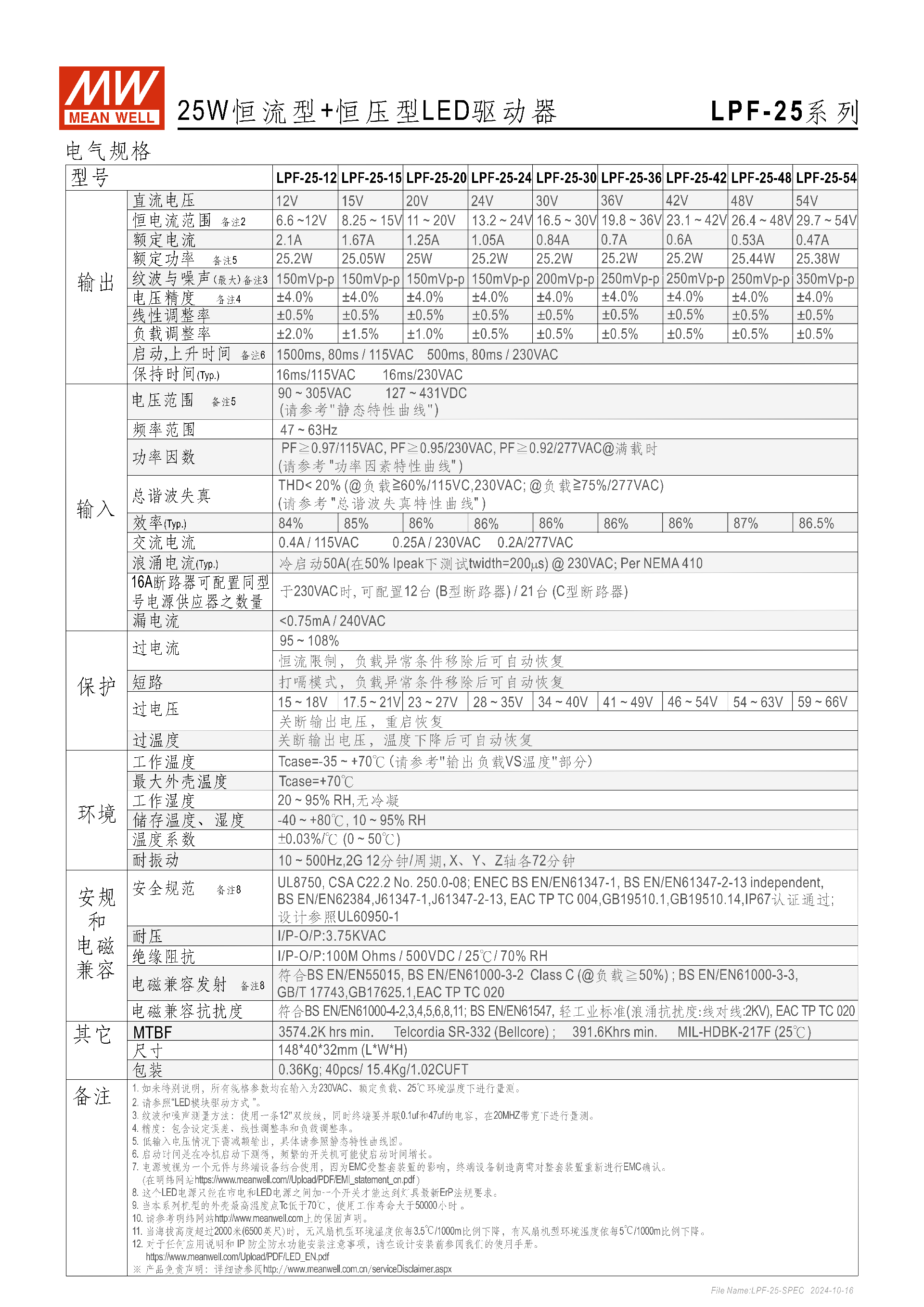

三、關鍵電氣參數
（一）輸入?yún)?shù)
電壓范圍：90~305VAC / 127~431VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
功率因數（滿載）：115VAC≥0.97、230VAC≥0.95、277VAC≥0.92；
總諧波失真（THD）：負載≥60%（115/230VAC）、≥75%（277VAC）時，THD＜20%；
浪涌電流：冷啟動 50A（230VAC，50% Ipeak、twidth=200μs）；
漏電流：230VAC＜0.75mA / 240VAC。
（二）輸出參數（9 種型號核心規格）
| 型號 | 額定輸出電壓 | 恒電流范圍 | 額定電流 | 額定功率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| LPF-25-12 | 12V | 6.6~12V | 2.1A | 25.2W | 150mVp-p |
| LPF-25-15 | 15V | 8.25~15V | 1.67A | 25.05W | 150mVp-p |
| LPF-25-20 | 20V | 11~20V | 1.25A | 25W | 150mVp-p |
| LPF-25-24 | 24V | 13.2~24V | 1.05A | 25.2W | 150mVp-p |
| LPF-25-30 | 30V | 16.5~30V | 0.84A | 25.2W | 200mVp-p |
| LPF-25-36 | 36V | 19.8~36V | 0.7A | 25.2W | 250mVp-p |
| LPF-25-42 | 42V | 23.1~42V | 0.6A | 25.44W | 250mVp-p |
| LPF-25-48 | 48V | 26.4~48V | 0.53A | 25.38W | 250mVp-p |
| LPF-25-54 | 54V | 29.7~54V | 0.47A | - | 350mVp-p |
（三）性能精度
電壓精度：±4.0%（含設定誤差、線性 / 負載調整率）；
線性調整率：±0.5%（全型號）；
負載調整率：±0.5%~±2.0%（依型號）；
啟動 / 上升時間：115VAC 為 1500ms/80ms，230VAC 為 500ms/80ms（冷機啟動）。
四、保護功能
全系列配備四重自動恢復類保護，提升使用安全性：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，不同型號保護電壓 15~66V 不等，重啟恢復；
過溫度保護：機殼超溫時關斷輸出，溫度下降后自動恢復。

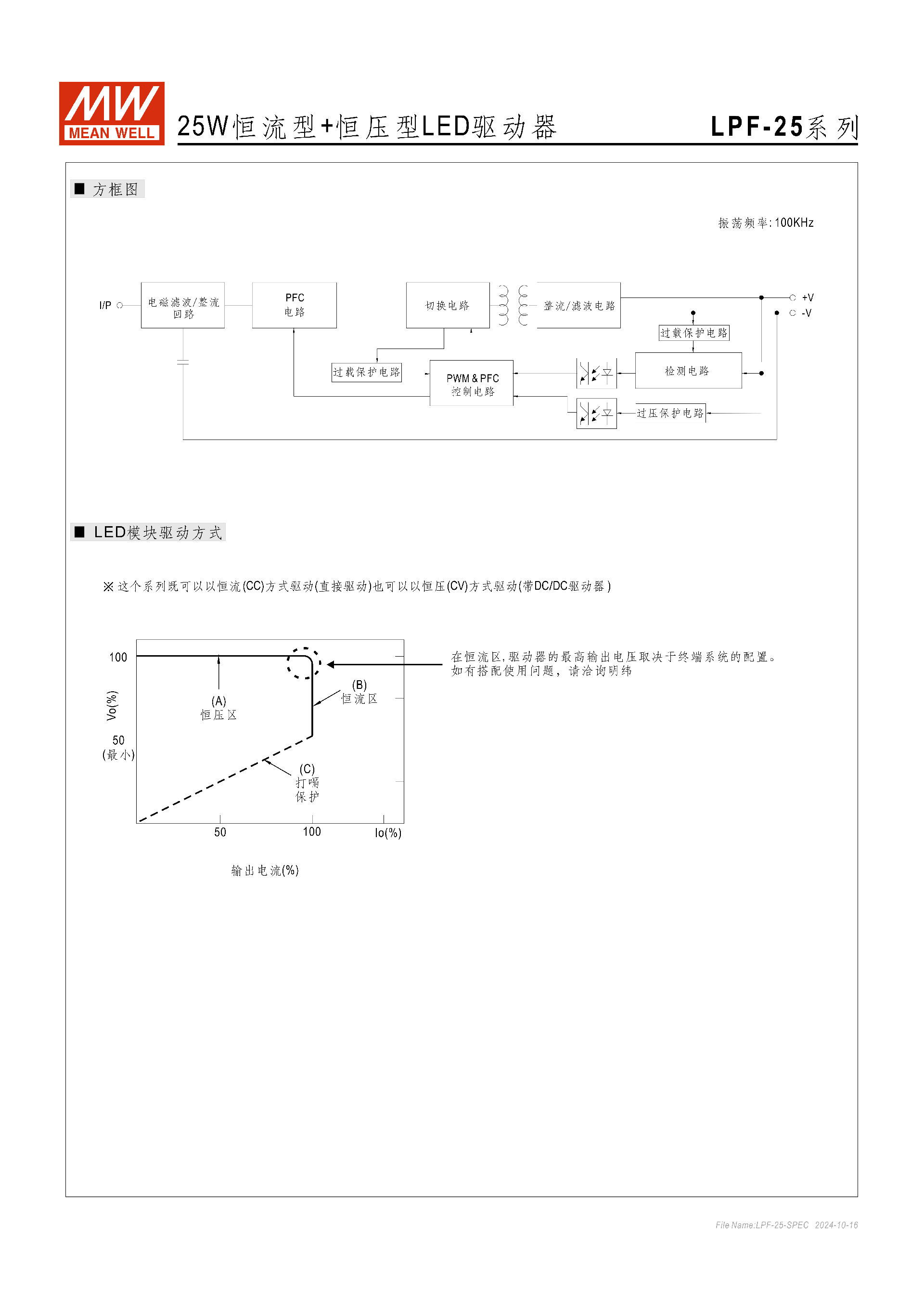

五、驅動方式
支持兩種 LED 模塊驅動方式，適配不同應用需求：
恒流（CC）模式：直接驅動 LED 模塊，驅動器最高輸出電壓由終端系統配置決定；
恒壓（CV）模式：搭配 DC/DC 驅動器間接驅動 LED 模塊。
六、安規與電磁兼容
安全規范：設計 / 認證符合 UL8750、CSA C22.2 No.250.0-08、EN61347-1/2-13、GB19510.1/14 等標準；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH；
EMC 發射：符合 EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（負載≥50%）；
EMC 抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度線對線2KV。

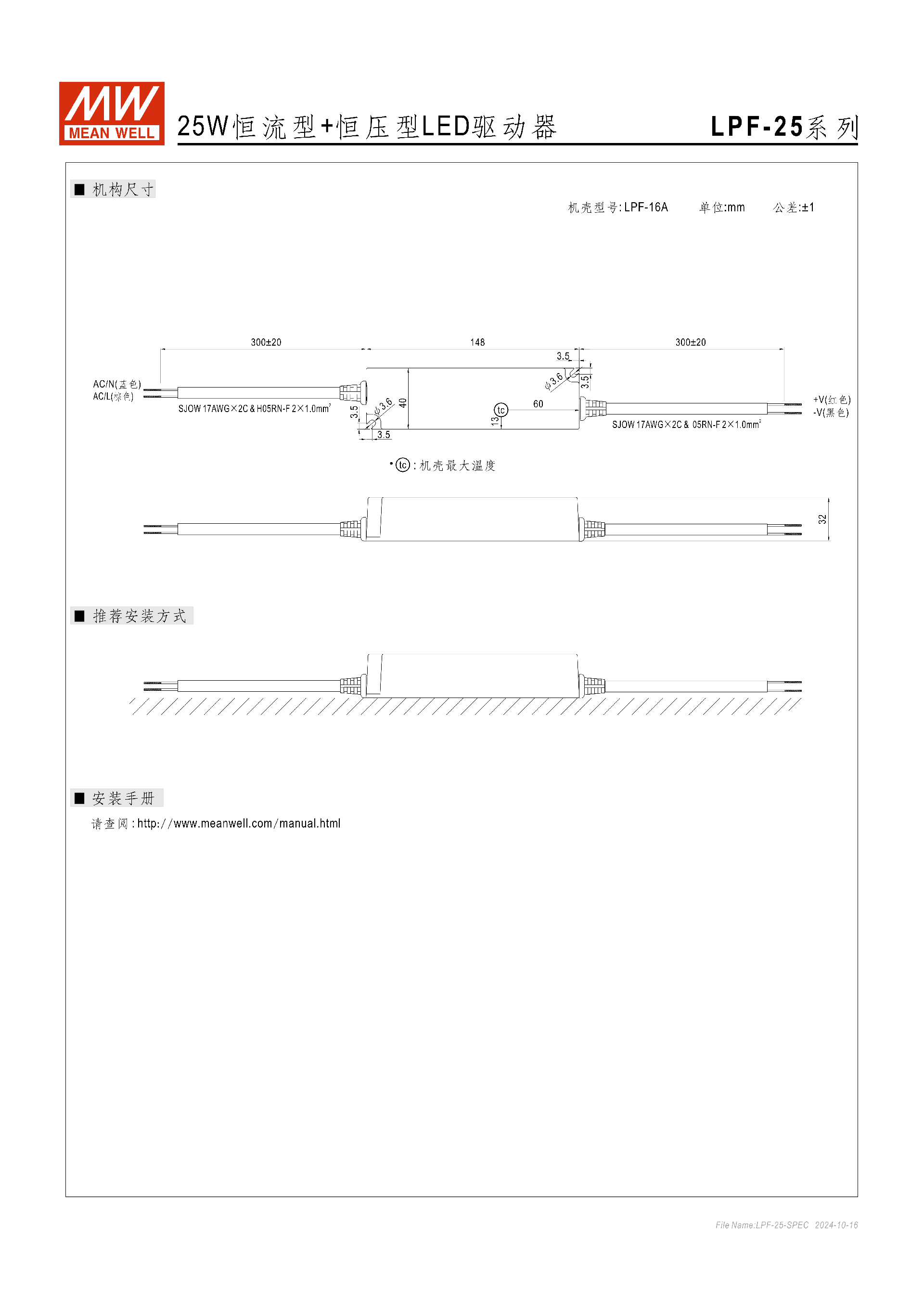

七、物理規格
產品尺寸：1484032mm（LWH），公差 ±1mm；
線材規格：AC 端（藍 / 棕）、DC 端（紅 / 黑）為 SJOW 17AWG×2C / H05RN-F；
重量與包裝：單臺 0.36Kg，40pcs / 箱（15.4Kg/1.02CUFT）；
接線標識：AC/N（藍色）、AC/L（棕色）、+V（紅色）、-V（黑色）。
八、應用場景
適用于各類 LED 照明及標識場景：LED 面板照明、LED 投光燈、LED 裝飾照明、LED 隧道照明、移動標志。
九、重要使用注意事項

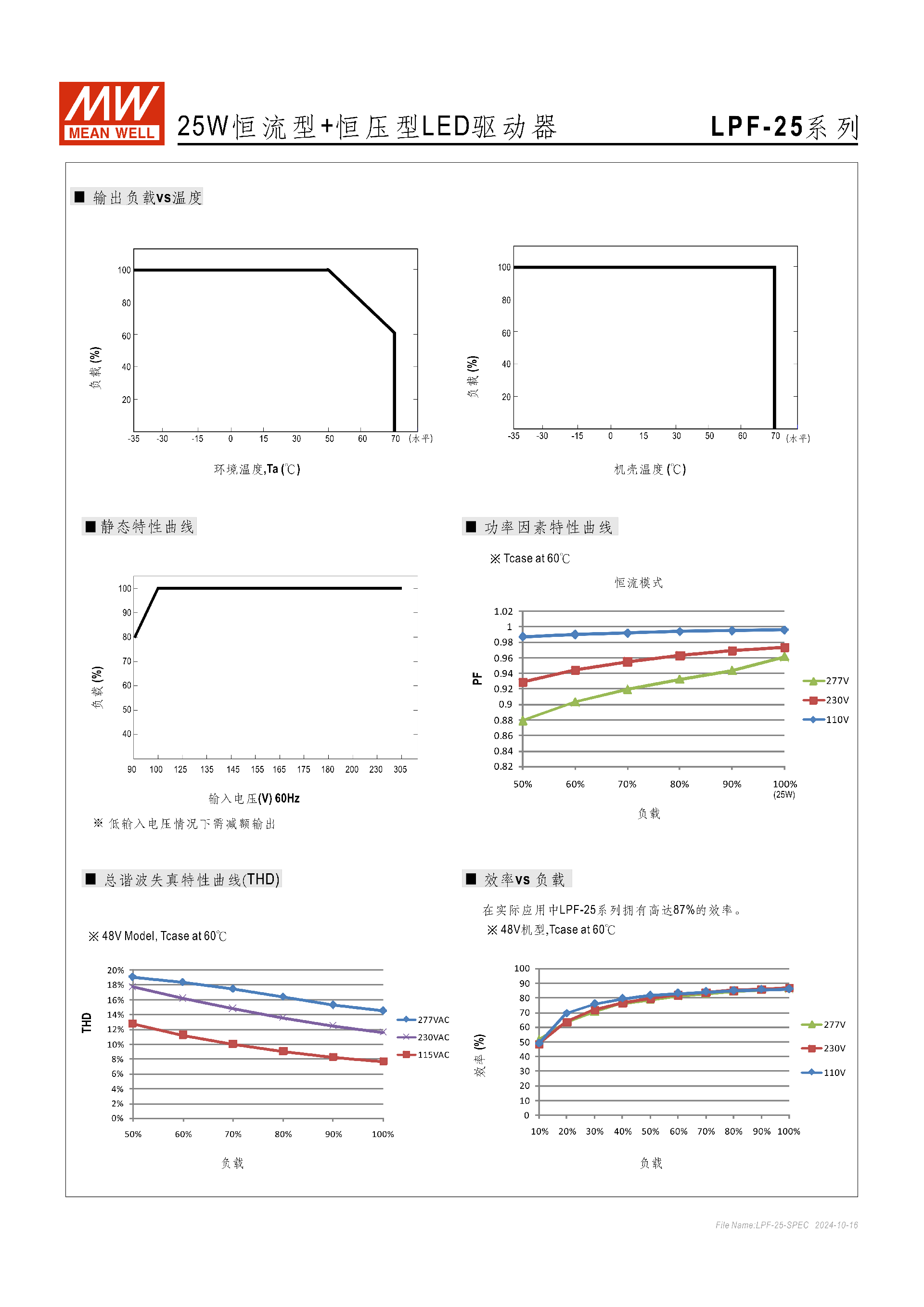

低輸入電壓工況下需減額輸出，具體參考靜態特性曲線；
海拔高度超過2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
EMC 受整套終端設備影響，制造商需對整套裝置重新進行 EMC 確認；
市電與電源間需串聯開關，方可滿足燈具最新ErP 法規要求；
頻繁開關機可能導致電源啟動時間增長；
安裝前需查閱官方安裝手冊，遵循 IP67 防塵防水安裝規范。
關鍵問題
問題 1（產品適配性）：LPF-25 系列的輸入輸出電壓范圍是多少，有哪些輸出規格可選？
答案：輸入電壓范圍為90~305VAC（直流 127~431VDC），低輸入電壓需減額輸出；輸出有 9 種額定電壓規格，分別為 12V、15V、20V、24V、30V、36V、42V、48V、54V，對應不同的恒電流范圍和額定電流，額定功率均約 25W（各型號略有浮動）。
問題 2（使用環境與防護）：LPF-25 系列的防護等級和工作溫度范圍是多少，高海拔使用有何要求？
答案：產品為IP67防護等級全封閉塑膠外殼，可在干燥、潮濕、淋雨環境使用；機殼工作溫度范圍為 **-35℃~+70℃，自然風冷即可散熱。當海拔高度超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000 米 ** 的比例下降，確保正常工作。
問題 3（保護與驅動）：LPF-25 系列有哪些保護功能，支持哪兩種 LED 驅動方式，區別是什么？
答案：保護功能包含四重自動恢復類保護：過電流（95~108% 恒流限制）、短路（打嗝模式）、過電壓（關斷輸出）、過溫度（關斷輸出），除過壓需重啟恢復外，其余均為異常移除 / 溫度下降后自動恢復。支持 ** 恒流（CC）和恒壓（CV）** 兩種驅動方式，恒流模式可直接驅動 LED 模塊，恒壓模式需搭配 DC/DC 驅動器驅動，恒流區的最高輸出電壓由終端系統配置決定。
