LPF-16D 系列全型號核心參數表


型號額定輸出電壓額定輸出電流額定功率恒電流工作范圍過壓保護范圍轉換效率（Typ.）
LPF-16D-1212V1.34A16.08W6.6 ~ 12V15 ~ 18V83%
LPF-16D-1515V1.07A16.05W8.25 ~ 15V17.5 ~ 21V83%
LPF-16D-2020V0.8A16W11 ~ 20V23 ~ 27V84.5%
LPF-16D-2424V0.67A16.08W13.2 ~ 24V-84.5%
LPF-16D-3030V0.54A16.2W16.5 ~ 30V34 ~ 40V84.5%
LPF-16D-3636V0.45A16.2W19.8 ~ 36V41 ~ 49V85%
LPF-16D-4242V0.39A16.32W23.1 ~ 42V46 ~ 54V85%
LPF-16D-4848V0.34A16.2W26.4 ~ 48V54 ~ 63V85%
LPF-16D-5454V0.3A16.38W29.7 ~ 54V59 ~ 66V84.5%

型號選型核心要點

  1. 所有型號輸入電壓范圍一致：90~305VAC / 127~431VDC，僅輸出電壓 / 電流差異化；

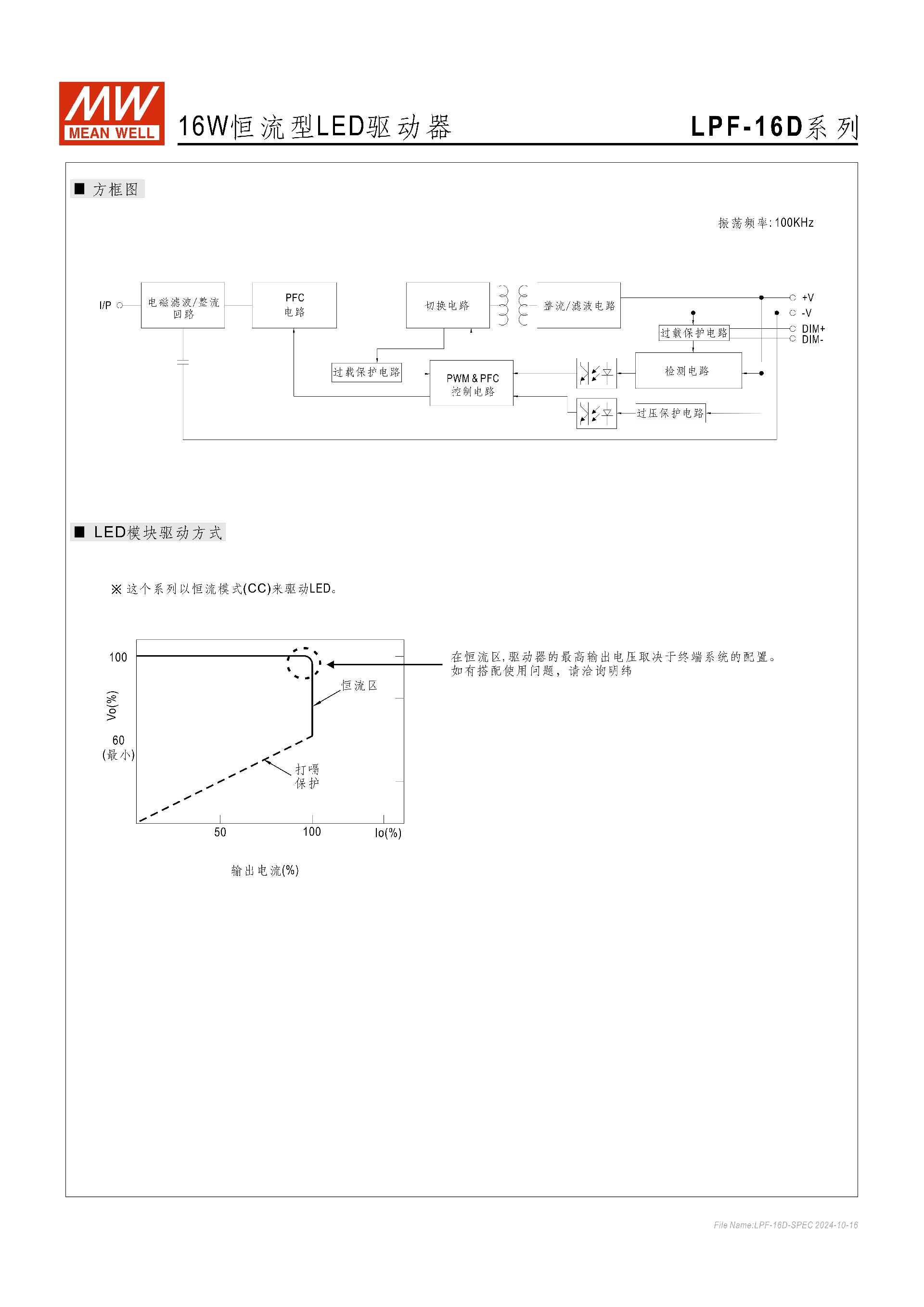

  2. 恒電流范圍為各型號最小至額定輸出電壓，僅在此區間內保持恒流驅動特性；

  3. 高電壓型號（36V/42V/48V）轉換效率達85%（系列最高），低電壓型號（12V/15V）為 83%；

  4. 全型號均支持三合一調光、多重自動恢復式保護，防護等級均可選擇 IP30（標準）/IP67（防水）。

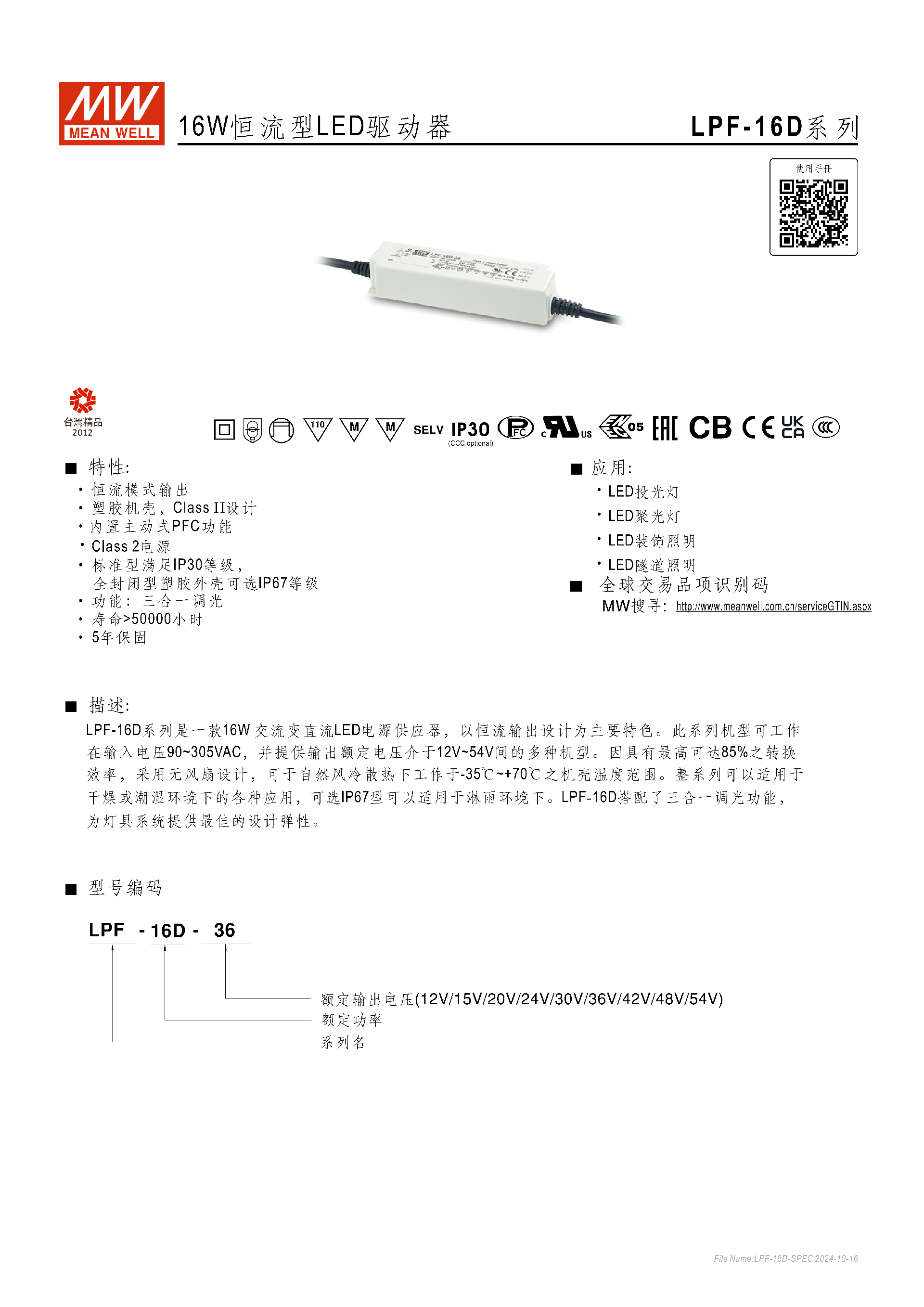

明緯LPF-16D 系列是 16W 恒流型 LED 驅動器，采用 Class II 設計、塑膠機殼，標配IP30防護等級且可選IP67，內置主動式 PFC 功能，支持三合一調光，輸入電壓覆蓋 90~305VAC/127~431VDC，輸出額定電壓 12V~54V 多機型可選，轉換效率最高達85%，無風扇自然風冷設計可在 **-35℃~+70℃機殼溫度下工作，壽命超50000 小時 **、提供5 年保固，具備過流、短路、過壓、過溫多重自動恢復式保護，安規認證齊全，適用于 LED 投光、聚光、裝飾、隧道等照明場景。

一、產品基礎定位

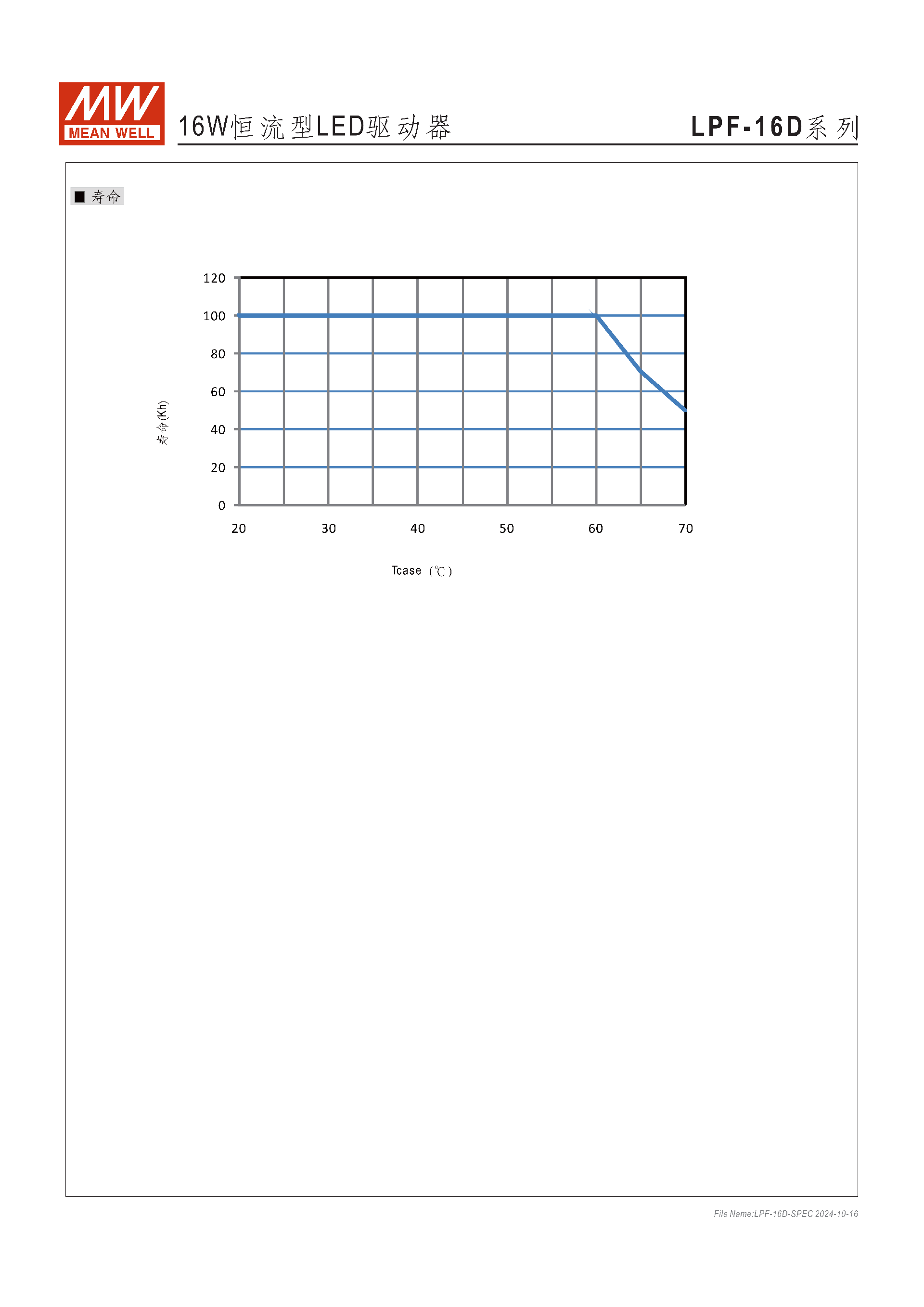

明緯LPF-16D 系列為16W 恒流型 LED 交流變直流電源供應器，核心為恒流輸出設計，主打高適配性、高可靠性，適用于各類 LED 照明場景，采用塑膠機殼、Class II 設計，無風扇自然風冷散熱，標配IP30防塵等級，可選全封閉塑膠外殼實現IP67防水等級，滿足淋雨環境使用需求。產品壽命 **>50000 小時 **（外殼最高溫度 Tc<70℃時），提供5 年保固。

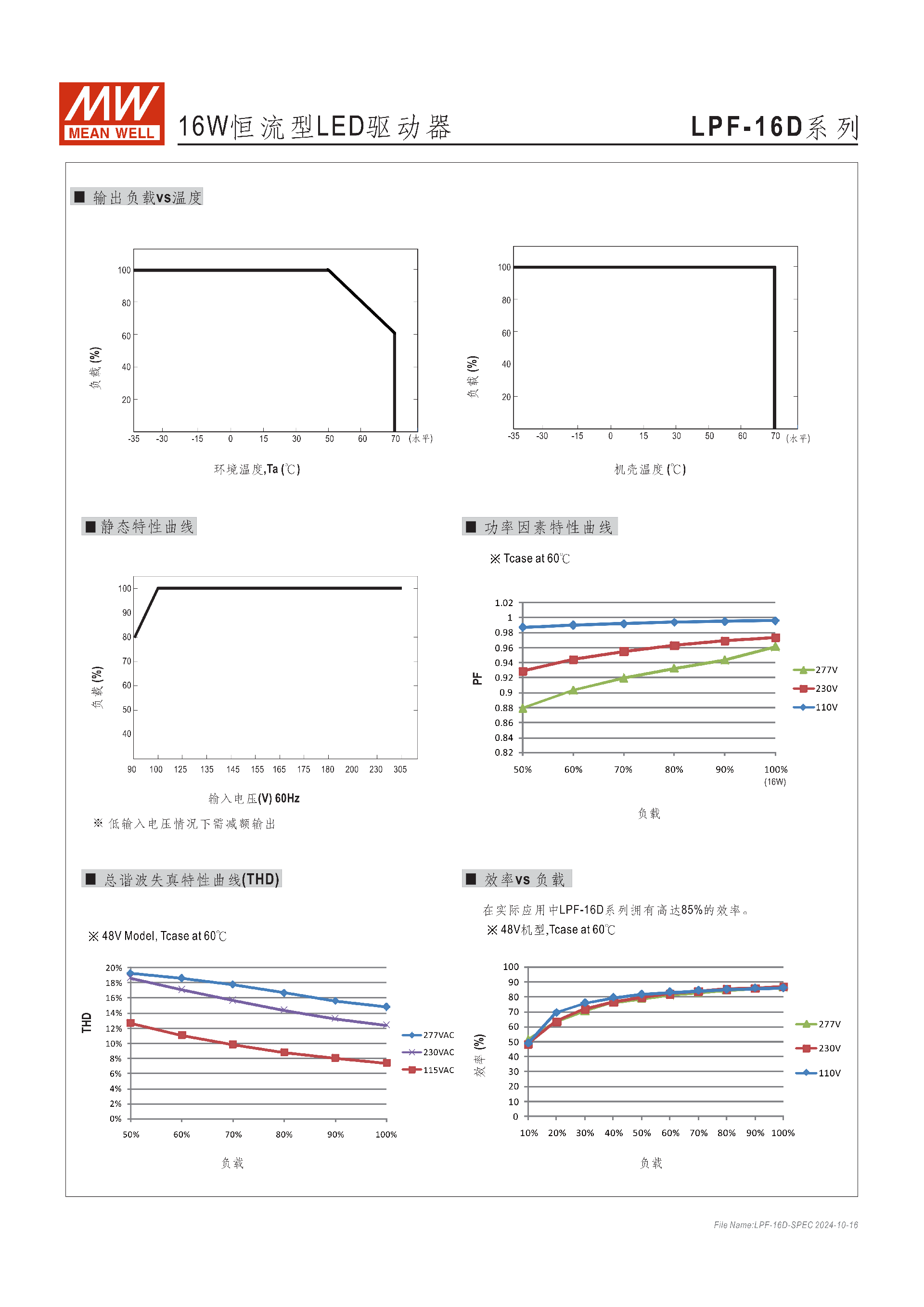

二、核心電氣規格

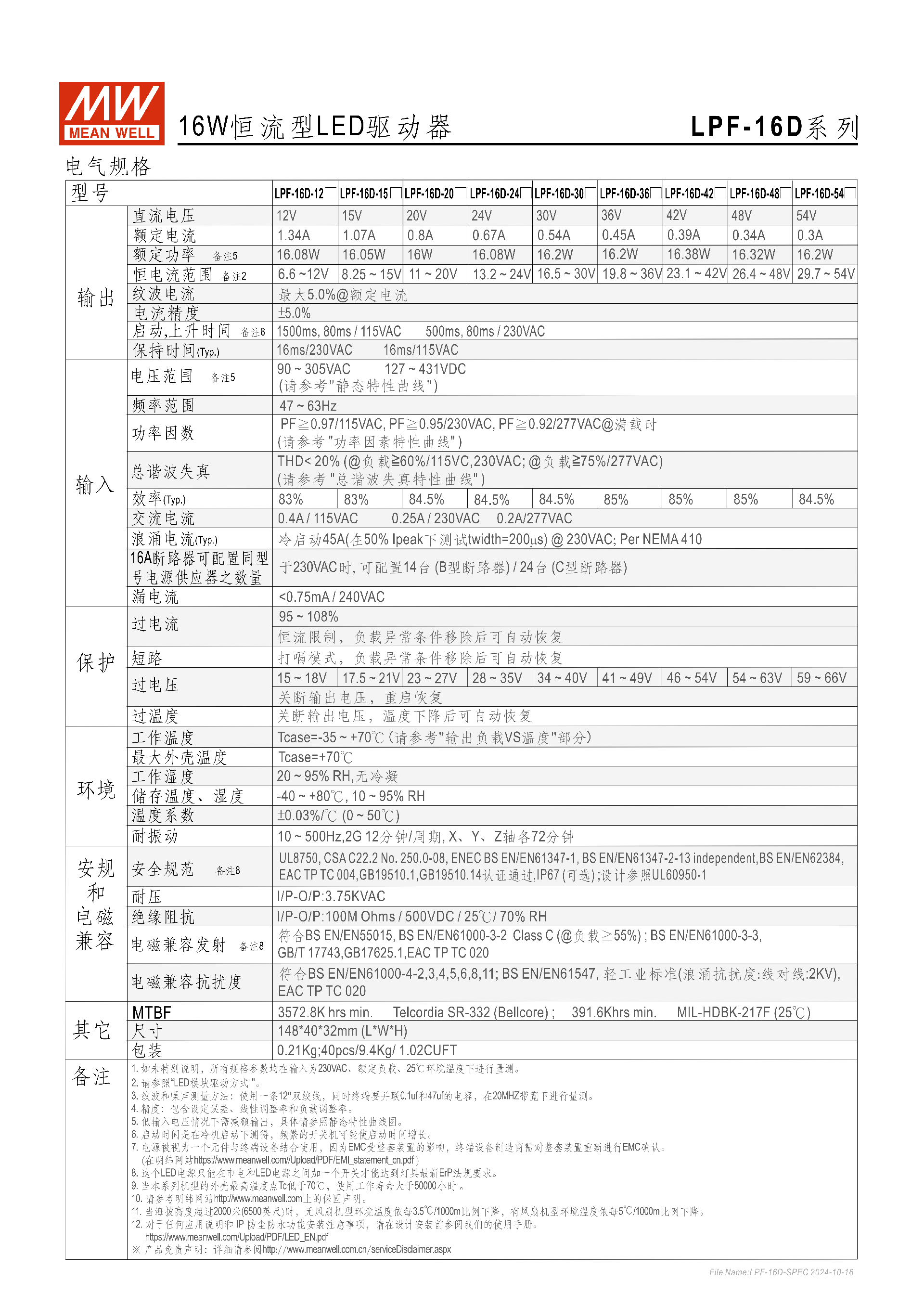

  1. 輸入?yún)?shù)

    • 電壓范圍：90~305VAC、127~431VDC（低輸入電壓需減額輸出）

    • 保持時間：16ms/230VAC、16ms/115VAC

    • 功率因數：滿載時 PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC

    • 總諧波失真：THD<20%（115/230VAC 負載≥60%；277VAC 負載≥75%）

    • 浪涌電流：冷啟動 45A@230VAC（50% Ipeak，twidth=200μs），漏電流 < 0.75mA/240VAC

  2. 輸出參數各機型額定輸出參數如下表，恒流模式下轉換效率最高 85%，電流精度 ±5.0%，紋波電流最大 5.0%@額定電流：| 型號 | 額定直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 過壓保護范圍 ||------------|--------------|----------|-----------|--------------|--------------|| LPF-16D-12 | 12V | 1.34A | 16.08W | 6.6 ~12V | 15 ~ 18V || LPF-16D-15 | 15V | 1.07A | 16.05W | 8.25 ~ 15V | 17.5 ~ 21V || LPF-16D-20 | 20V | 0.8A | 16W | 11 ~ 20V | 23 ~ 27V || LPF-16D-30 | 30V | 0.54A | 16.2W | 16.5 ~ 30V | 34 ~ 40V || LPF-16D-36 | 36V | 0.45A | 16.2W | 19.8 ~ 36V | 41 ~ 49V || LPF-16D-42 | 42V | 0.39A | 16.32W | 23.1 ~ 42V | 46 ~ 54V || LPF-16D-48 | 48V | 0.34A | 16.2W | 26.4 ~ 48V | 54 ~ 63V || LPF-16D-54 | 54V | 0.3A | 16.38W | 29.7 ~ 54V | 59 ~ 66V |

    • 啟動 / 上升時間：1500ms/80ms@115VAC、500ms/80ms@230VAC（冷機啟動）

三、核心功能：三合一調光

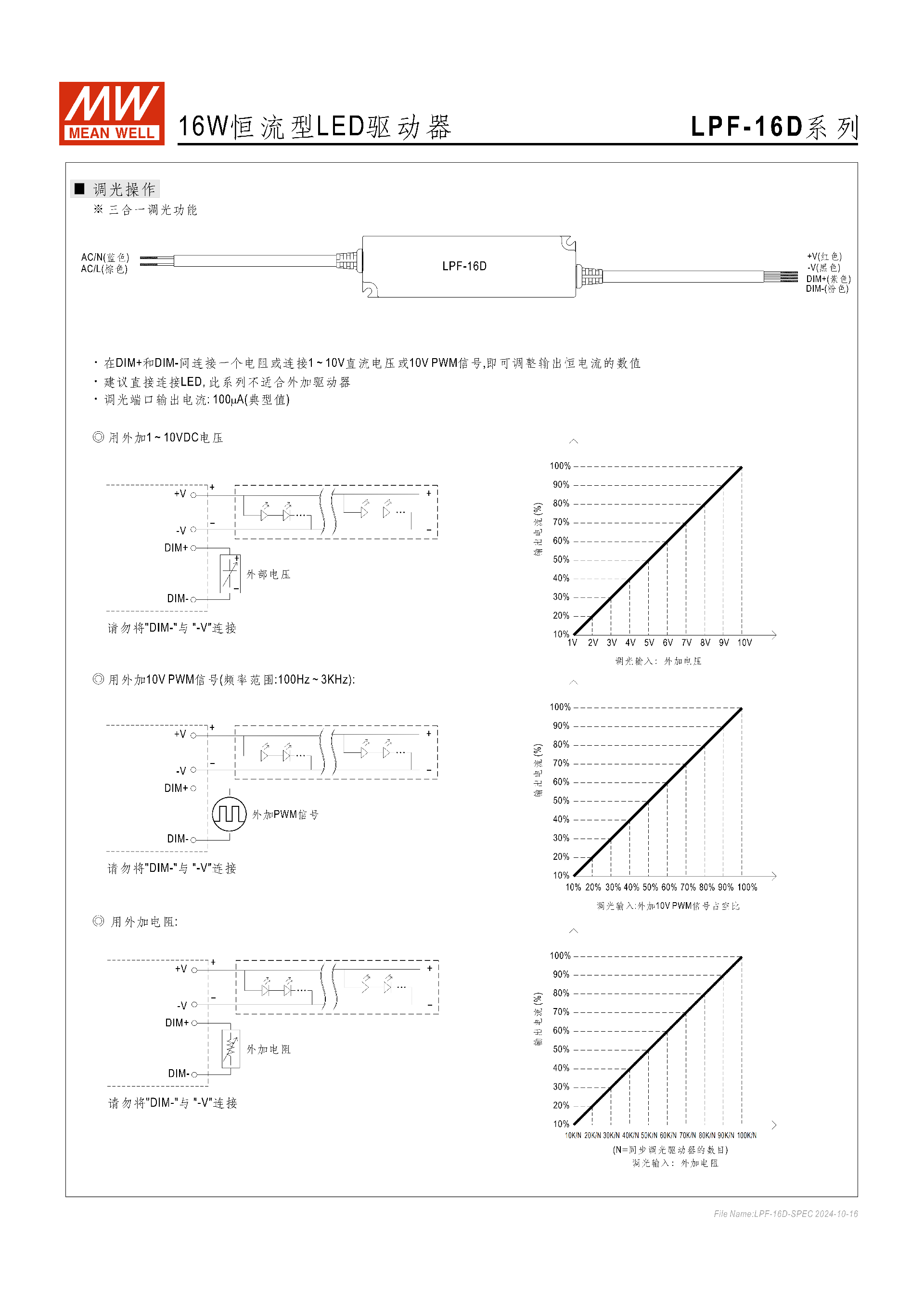

產品搭載三合一調光功能，調光端口為 DIM+（紫色）、DIM-（粉色），調光端口輸出電流典型值100μA，禁止將 DIM - 與 - V 連接，三種調光方式及對應效果：

  1. 1~10VDC 外接電壓：1V 對應 10% 輸出電流，10V 對應 100% 輸出電流，線性調節

  2. 10V PWM 信號：頻率范圍 100Hz~3KHz，占空比 10% 對應 10% 輸出電流，100% 占空比對應 100% 輸出電流

  3. 外接電阻：電阻值 10K/N~100K/N（N 為同步調光驅動器數目），電阻越小輸出電流越高

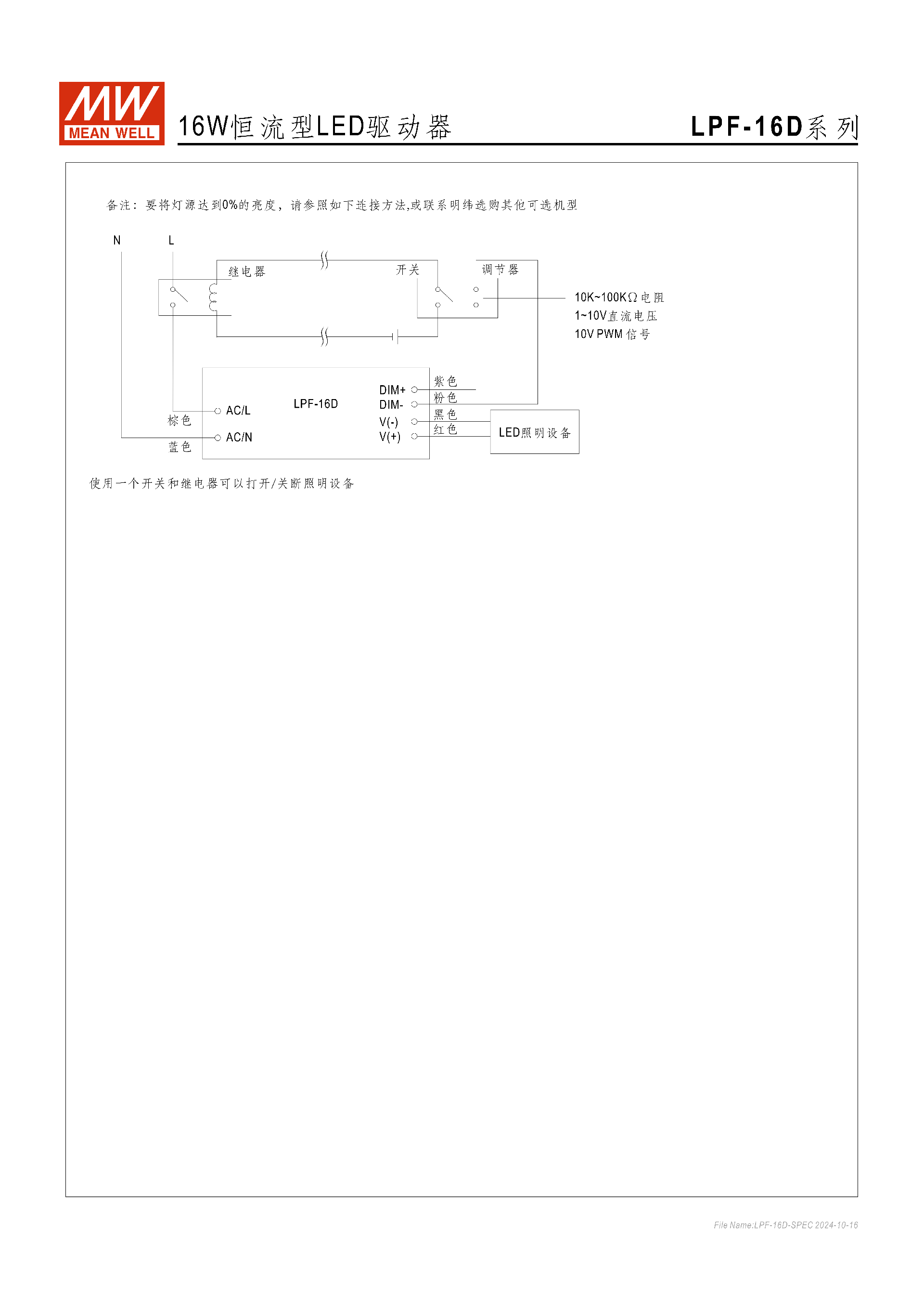

  • 若需實現 0% 亮度，需搭配繼電器 / 開關，或選購明緯專用機型。

四、保護功能

全系列配備四重自動恢復式保護，提升使用安全性：

  1. 過電流保護：恒流限制，負載異常移除后自動恢復

  2. 短路保護：打嗝模式，負載異常移除后自動恢復

  3. 過電壓保護：關斷輸出電壓，重啟后恢復（各機型保護范圍見上表）

  4. 過溫度保護：機殼溫度過高時關斷輸出，溫度下降后自動恢復

五、環境與物理參數

  1. 環境參數

    • 工作溫度：Tcase=-35 ~ +70℃（海拔超 2000 米，每 1000 米溫度降 3.5℃）

    • 工作濕度：20 ~ 95% RH，無冷凝

    • 儲存溫濕度：-40 ~ +80℃、10 ~ 95% RH

    • 溫度系數：±0.03%/ ℃（0 ~ 50 ℃）

    • 耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘

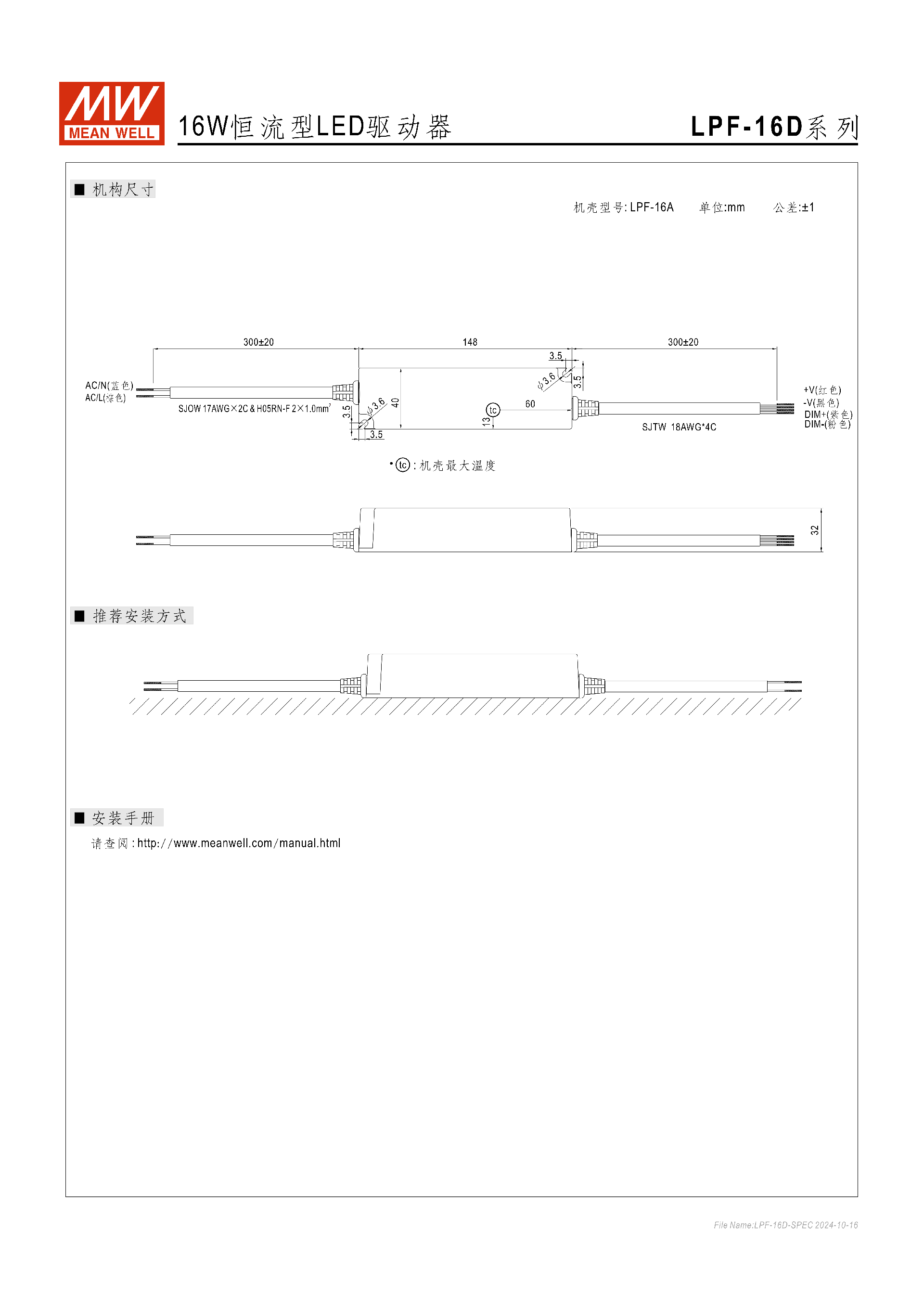

  2. 物理參數

    • 尺寸：1484032mm（LWH）

    • 重量：0.21Kg / 臺

    • MTBF：3572.8K hrs min.（Telcordia SR-332）；391.6Khrs min.（MIL-HDBK-217F，25℃）

    • 包裝：40pcs/9.4Kg/1.02CUFT

    • 線纜推薦：SJOW 17AWG×2C、H05RN-F×2、SJTW 18AWG*4C

六、安規與電磁兼容

  1. 安全規范認證：UL8750、CSA C22.2 No.250.0-08、ENEC BS EN/EN61347-1/2-13、BS EN/EN62384、EAC TP TC 004、GB19510.1/14，設計參照 UL60950-1

  2. 絕緣耐壓：I/P-O/P:3.75KVAC；絕緣阻抗：I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH

  3. 電磁兼容

    • 發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（負載≥55%）、BS EN/EN61000-3-3、GB/T 17743、GB17625.1、EAC TP TC 020

    • 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，浪涌抗擾度線對線 2KV

七、應用場景

適用于LED 投光燈、LED 聚光燈、LED 裝飾照明、LED 隧道照明等各類 LED 燈具系統，可適配干燥、潮濕甚至淋雨（IP67 款）環境。

八、重要備注

  1. 所有規格默認在 230VAC、額定負載、25℃環境下測量；

  2. 海拔超 2000 米需按比例降額使用環境溫度；

  3. EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC；

  4. 需在市電與電源間加開關，滿足燈具最新 ErP 法規要求；

  5. 產品為恒流驅動 LED，不適合外加其他驅動器。
