LPF-16D 系列全型號核心參數表
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定功率 | 恒電流工作范圍 | 過壓保護范圍 | 轉換效率（Typ.） |
|---|---|---|---|---|---|---|
| LPF-16D-12 | 12V | 1.34A | 16.08W | 6.6 ~ 12V | 15 ~ 18V | 83% |
| LPF-16D-15 | 15V | 1.07A | 16.05W | 8.25 ~ 15V | 17.5 ~ 21V | 83% |
| LPF-16D-20 | 20V | 0.8A | 16W | 11 ~ 20V | 23 ~ 27V | 84.5% |
| LPF-16D-24 | 24V | 0.67A | 16.08W | 13.2 ~ 24V | - | 84.5% |
| LPF-16D-30 | 30V | 0.54A | 16.2W | 16.5 ~ 30V | 34 ~ 40V | 84.5% |
| LPF-16D-36 | 36V | 0.45A | 16.2W | 19.8 ~ 36V | 41 ~ 49V | 85% |
| LPF-16D-42 | 42V | 0.39A | 16.32W | 23.1 ~ 42V | 46 ~ 54V | 85% |
| LPF-16D-48 | 48V | 0.34A | 16.2W | 26.4 ~ 48V | 54 ~ 63V | 85% |
| LPF-16D-54 | 54V | 0.3A | 16.38W | 29.7 ~ 54V | 59 ~ 66V | 84.5% |
型號選型核心要點
所有型號輸入電壓范圍一致：90~305VAC / 127~431VDC，僅輸出電壓 / 電流差異化；
恒電流范圍為各型號最小至額定輸出電壓，僅在此區間內保持恒流驅動特性；
高電壓型號（36V/42V/48V）轉換效率達85%（系列最高），低電壓型號（12V/15V）為 83%；
全型號均支持三合一調光、多重自動恢復式保護，防護等級均可選擇 IP30（標準）/IP67（防水）。

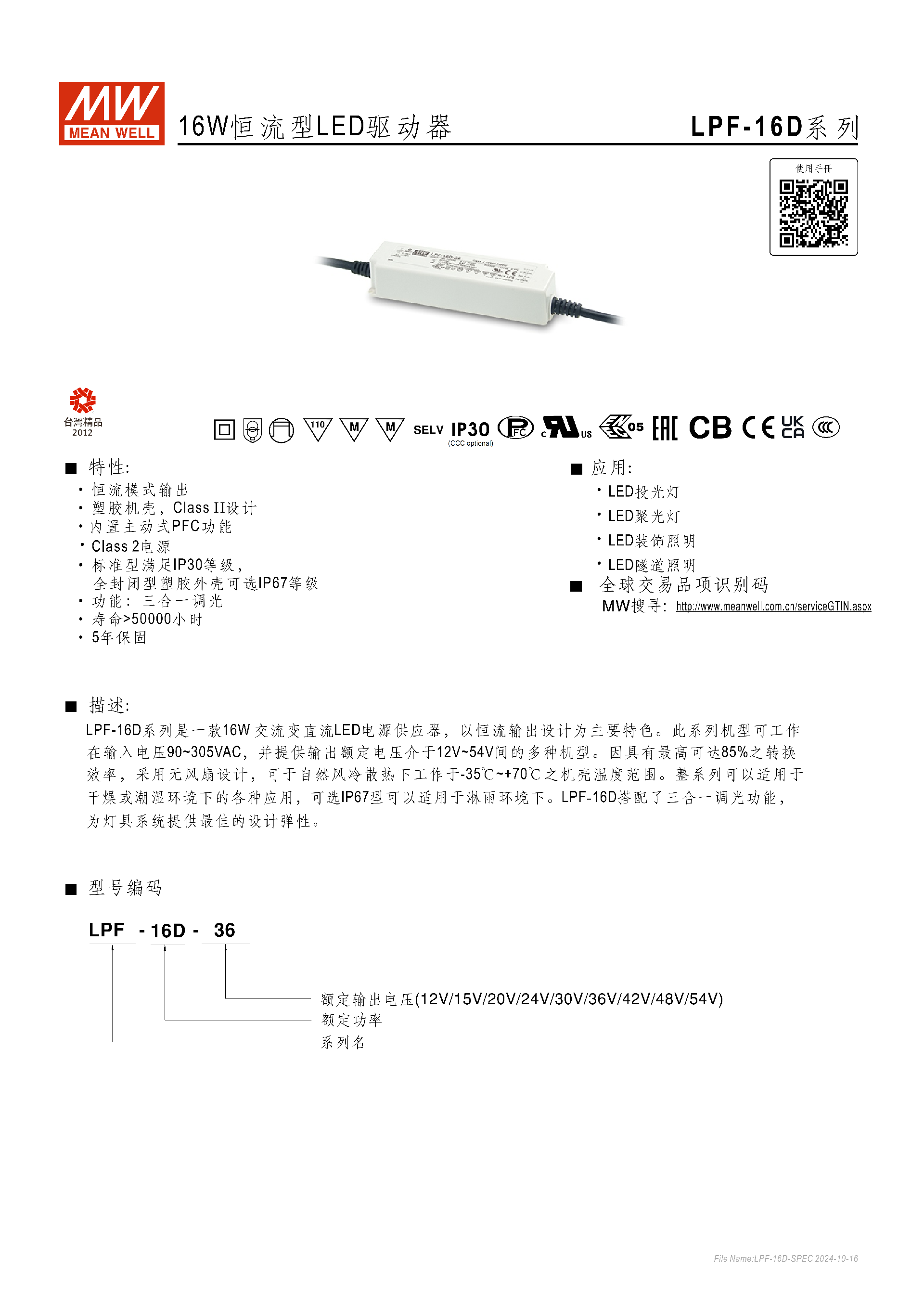

明緯LPF-16D 系列是 16W 恒流型 LED 驅動器，采用 Class II 設計、塑膠機殼，標配IP30防護等級且可選IP67，內置主動式 PFC 功能，支持三合一調光，輸入電壓覆蓋 90~305VAC/127~431VDC，輸出額定電壓 12V~54V 多機型可選，轉換效率最高達85%，無風扇自然風冷設計可在 **-35℃~+70℃機殼溫度下工作，壽命超50000 小時 **、提供5 年保固，具備過流、短路、過壓、過溫多重自動恢復式保護，安規認證齊全，適用于 LED 投光、聚光、裝飾、隧道等照明場景。
一、產品基礎定位
明緯LPF-16D 系列為16W 恒流型 LED 交流變直流電源供應器，核心為恒流輸出設計，主打高適配性、高可靠性，適用于各類 LED 照明場景，采用塑膠機殼、Class II 設計，無風扇自然風冷散熱，標配IP30防塵等級，可選全封閉塑膠外殼實現IP67防水等級，滿足淋雨環境使用需求。產品壽命 **>50000 小時 **（外殼最高溫度 Tc<70℃時），提供5 年保固。

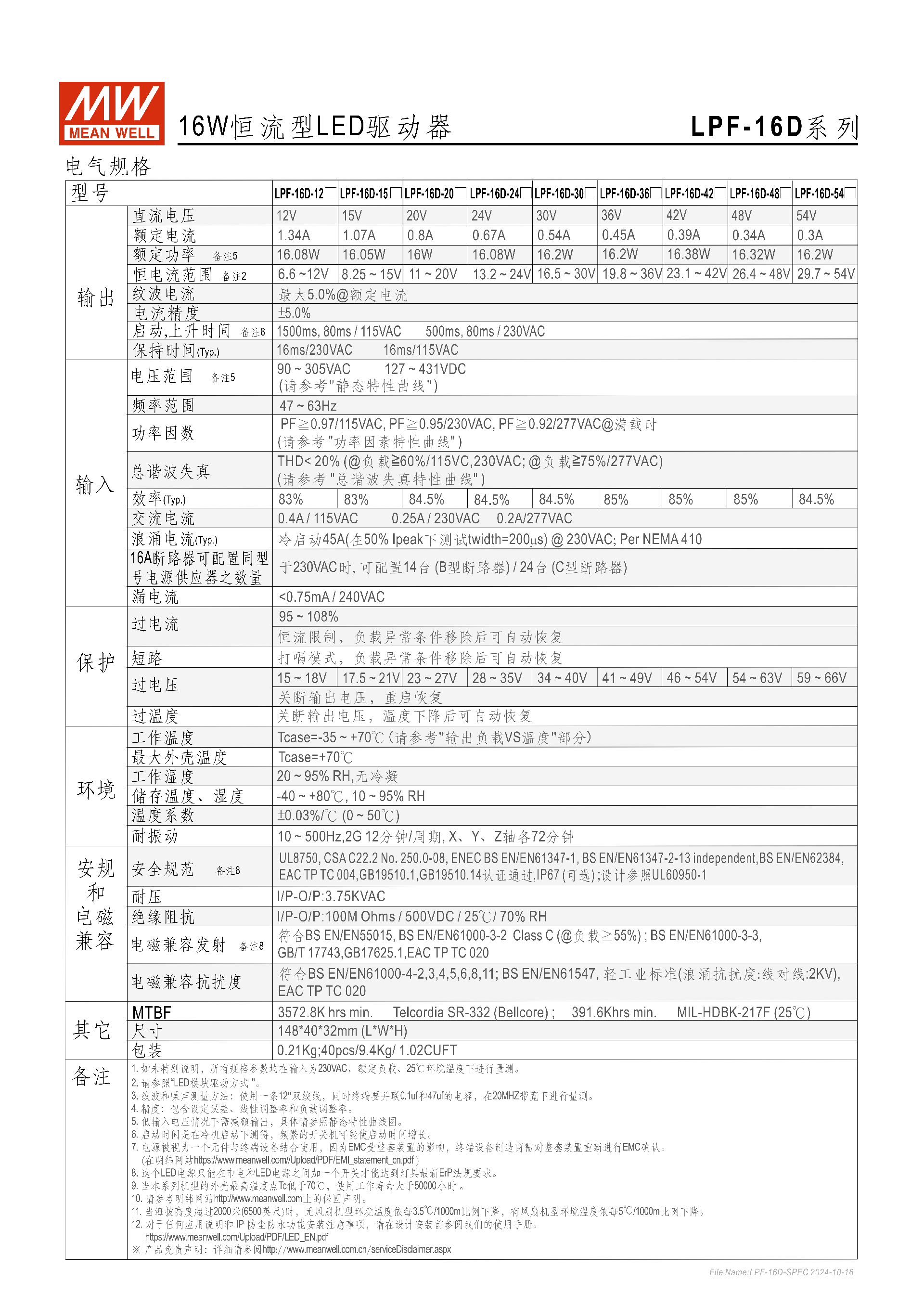

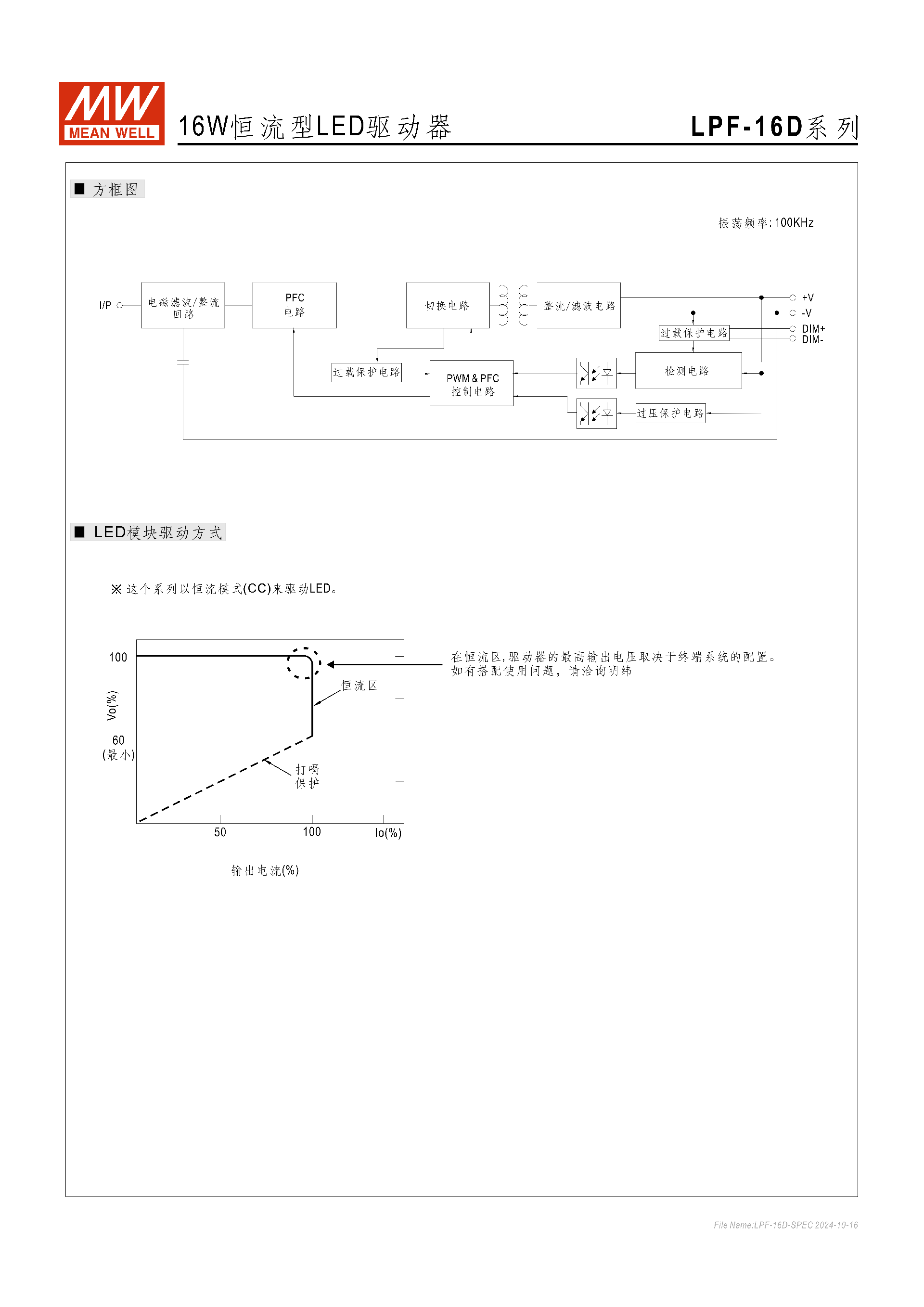

二、核心電氣規格
輸入參數
電壓范圍：90~305VAC、127~431VDC（低輸入電壓需減額輸出）
保持時間：16ms/230VAC、16ms/115VAC
功率因數：滿載時 PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC
總諧波失真：THD<20%（115/230VAC 負載≥60%；277VAC 負載≥75%）
浪涌電流：冷啟動 45A@230VAC（50% Ipeak，twidth=200μs），漏電流 < 0.75mA/240VAC
輸出參數各機型額定輸出參數如下表，恒流模式下轉換效率最高 85%，電流精度 ±5.0%，紋波電流最大 5.0%@額定電流：| 型號 | 額定直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 過壓保護范圍 ||------------|--------------|----------|-----------|--------------|--------------|| LPF-16D-12 | 12V | 1.34A | 16.08W | 6.6 ~12V | 15 ~ 18V || LPF-16D-15 | 15V | 1.07A | 16.05W | 8.25 ~ 15V | 17.5 ~ 21V || LPF-16D-20 | 20V | 0.8A | 16W | 11 ~ 20V | 23 ~ 27V || LPF-16D-30 | 30V | 0.54A | 16.2W | 16.5 ~ 30V | 34 ~ 40V || LPF-16D-36 | 36V | 0.45A | 16.2W | 19.8 ~ 36V | 41 ~ 49V || LPF-16D-42 | 42V | 0.39A | 16.32W | 23.1 ~ 42V | 46 ~ 54V || LPF-16D-48 | 48V | 0.34A | 16.2W | 26.4 ~ 48V | 54 ~ 63V || LPF-16D-54 | 54V | 0.3A | 16.38W | 29.7 ~ 54V | 59 ~ 66V |
啟動 / 上升時間：1500ms/80ms@115VAC、500ms/80ms@230VAC（冷機啟動）

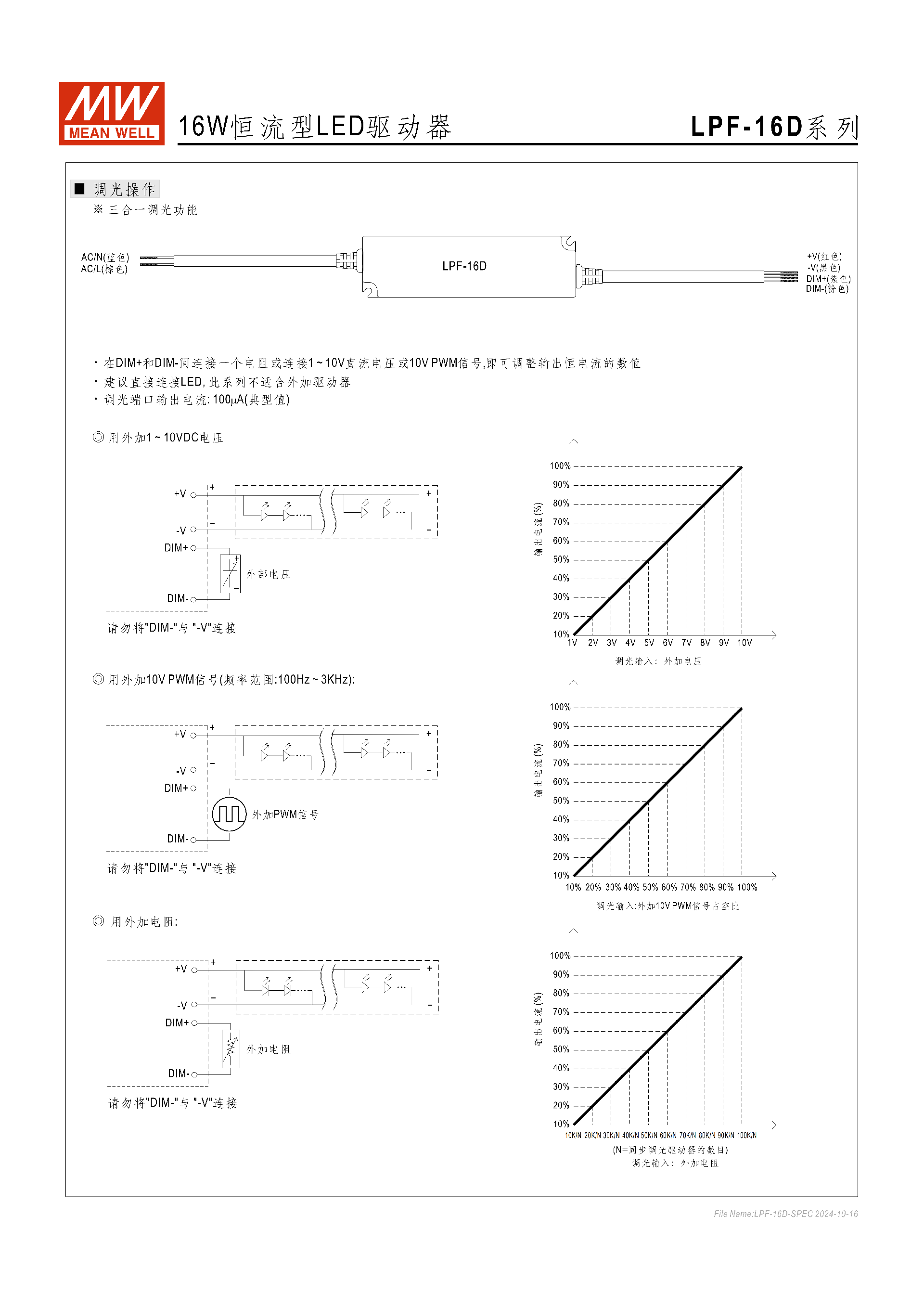

三、核心功能：三合一調光
產品搭載三合一調光功能，調光端口為 DIM+（紫色）、DIM-（粉色），調光端口輸出電流典型值100μA，禁止將 DIM - 與 - V 連接，三種調光方式及對應效果：
1~10VDC 外接電壓：1V 對應 10% 輸出電流，10V 對應 100% 輸出電流，線性調節
10V PWM 信號：頻率范圍 100Hz~3KHz，占空比 10% 對應 10% 輸出電流，100% 占空比對應 100% 輸出電流
外接電阻：電阻值 10K/N~100K/N（N 為同步調光驅動器數目），電阻越小輸出電流越高
若需實現 0% 亮度，需搭配繼電器 / 開關，或選購明緯專用機型。
四、保護功能
全系列配備四重自動恢復式保護，提升使用安全性：
過電流保護：恒流限制，負載異常移除后自動恢復
短路保護：打嗝模式，負載異常移除后自動恢復
過電壓保護：關斷輸出電壓，重啟后恢復（各機型保護范圍見上表）
過溫度保護：機殼溫度過高時關斷輸出，溫度下降后自動恢復
五、環境與物理參數
環境參數
工作溫度：Tcase=-35 ~ +70℃（海拔超 2000 米，每 1000 米溫度降 3.5℃）
工作濕度：20 ~ 95% RH，無冷凝
儲存溫濕度：-40 ~ +80℃、10 ~ 95% RH
溫度系數：±0.03%/ ℃（0 ~ 50 ℃）
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘
物理參數
尺寸：1484032mm（LWH）
重量：0.21Kg / 臺
MTBF：3572.8K hrs min.（Telcordia SR-332）；391.6Khrs min.（MIL-HDBK-217F，25℃）
包裝：40pcs/9.4Kg/1.02CUFT
線纜推薦：SJOW 17AWG×2C、H05RN-F×2、SJTW 18AWG*4C
六、安規與電磁兼容
安全規范認證：UL8750、CSA C22.2 No.250.0-08、ENEC BS EN/EN61347-1/2-13、BS EN/EN62384、EAC TP TC 004、GB19510.1/14，設計參照 UL60950-1
絕緣耐壓：I/P-O/P:3.75KVAC；絕緣阻抗：I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（負載≥55%）、BS EN/EN61000-3-3、GB/T 17743、GB17625.1、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，浪涌抗擾度線對線 2KV
七、應用場景
適用于LED 投光燈、LED 聚光燈、LED 裝飾照明、LED 隧道照明等各類 LED 燈具系統，可適配干燥、潮濕甚至淋雨（IP67 款）環境。
八、重要備注
所有規格默認在 230VAC、額定負載、25℃環境下測量；
海拔超 2000 米需按比例降額使用環境溫度；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC；
需在市電與電源間加開關，滿足燈具最新 ErP 法規要求；
產品為恒流驅動 LED，不適合外加其他驅動器。
關鍵問題
問題 1（功能適配類）：LPF-16D 系列的三合一調光具體支持哪三種方式，調光的輸出電流調節范圍和對應觸發條件是什么？
答案：支持1~10VDC 外接電壓、10V PWM 信號（100Hz~3KHz）、** 外接電阻（10K/N~100K/N，N 為同步調光驅動器數）** 三種方式；調光輸出電流調節范圍為 10%~100%，其中 1V 外接電壓 / 10% PWM 占空比對應 10% 輸出電流，10V 外接電壓 / 100% PWM 占空比 / 最小外接電阻對應 100% 輸出電流，且禁止將 DIM - 與 - V 連接，實現 0% 亮度需搭配繼電器 / 開關或選購專用機型。
問題 2（使用環境類）：LPF-16D 系列的工作溫度范圍是多少，有哪些特殊使用環境的降額 / 適配要求？
答案：基礎工作溫度為機殼溫度 **-35℃~+70℃**；特殊要求包括：1. 海拔高度超過 2000 米時，無風扇設計的該系列每 1000 米環境溫度需按 3.5℃比例下降；2. 低輸入電壓情況下需按靜態特性曲線減額輸出；3. 外殼最高溫度點 Tc 需低于 70℃，才能保證使用壽命大于 50000 小時；4. 標準款適配干燥 / 潮濕無冷凝環境（20~95% RH），淋雨環境需選用 IP67 等級款。
問題 3（選型與保護類）：LPF-16D 系列各機型的核心輸出參數有何差異，產品配備了哪些保護功能，保護機制分別是什么？
答案：各機型核心差異為額定輸出電壓（12V~54V）、額定電流（0.3A~1.34A），恒電流范圍和過壓保護范圍隨額定電壓成比例提升，額定功率均約 16W（16.05W~16.38W）；產品配備四重自動恢復式保護，分別是：1. 過電流保護：恒流限制，負載異常移除后自動恢復；2. 短路保護：打嗝模式，負載異常移除后自動恢復；3. 過電壓保護：關斷輸出電壓，重啟后恢復；4. 過溫度保護：機殼超溫時關斷輸出，溫度下降后自動恢復。
