明緯LPF-16 系列是 16W 恒流 + 恒壓雙模式 LED 驅動器，具備IP30 標準品 / IP67 可選的防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓為 12V~54V 多檔位，轉換效率最高達86%，內置主動式 PFC 功能，功率因數滿載時最高≥0.97，工作溫度范圍 **-35℃~+70℃，壽命超50000 小時 ** 且提供 5 年保固，采用 Class II 設計、無風扇自然風冷，適配 LED 投光、聚光等多種照明場景，同時具備過流、短路、過壓、過溫等完善的自動恢復式保護功能。

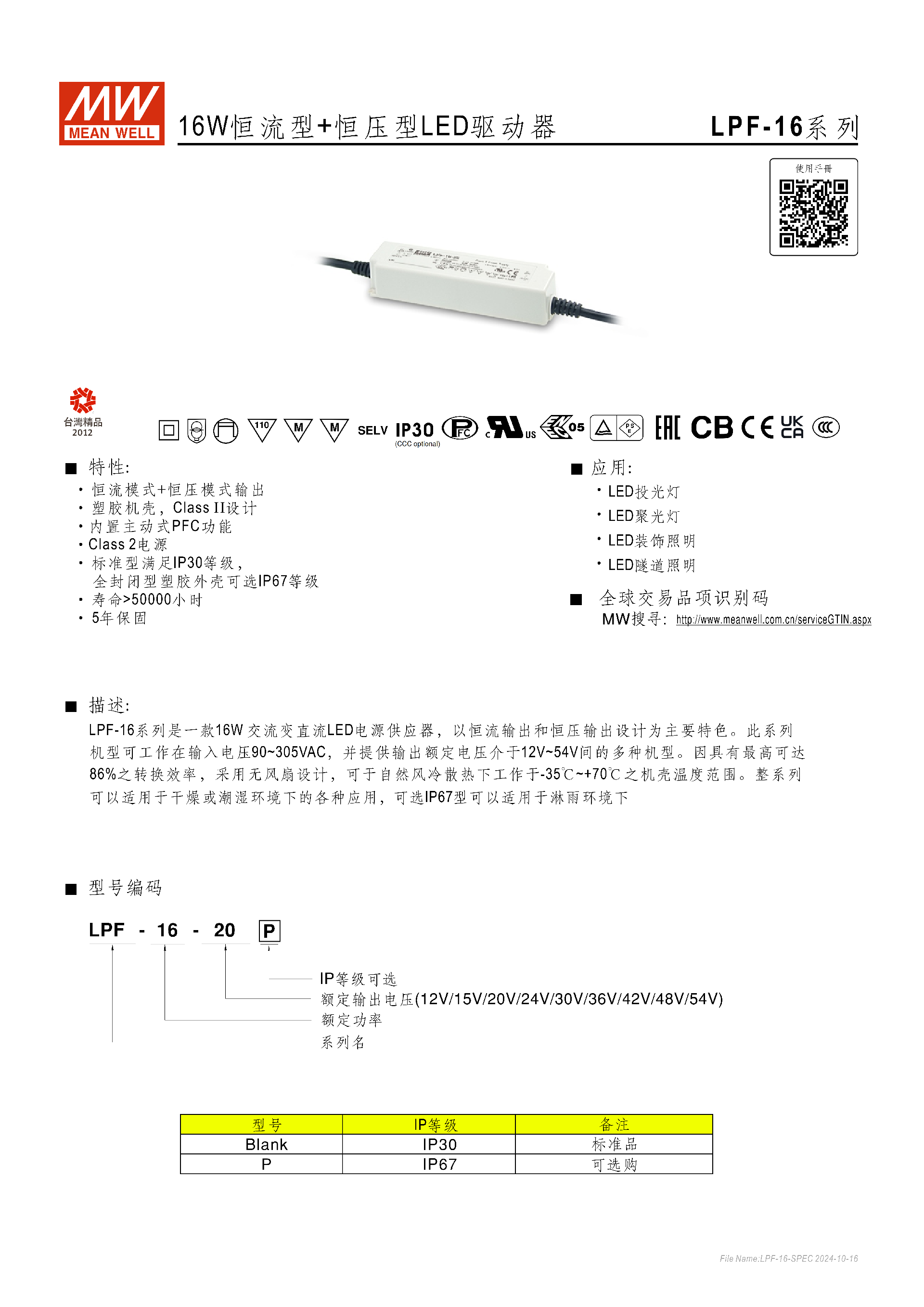

一、系列基礎信息
品牌與定位：明緯（MEAN WELL）LPF-16 系列為 16W 交流變直流 LED 專用驅動器，核心設計為恒流 + 恒壓雙輸出模式，是 Class II 設計、電源 Class 2 的專業照明電源。
核心保障：產品壽命 **>50000 小時 **（機殼最高溫度 Tc 低于 70℃時），提供5 年保固，為全球交易品項，可通過明緯官網查詢相關認證與聲明。
結構設計：塑膠機殼，無風扇自然風冷散熱，標配出線為 SJOW 17AWG×2C 等規格，接線定義為 AC/N (藍色)、AC/L (棕色)、+V (紅色)、-V (黑色)。
二、核心特性
防護等級：標準品滿足IP30等級，可選購全封閉型塑膠外殼實現IP67等級，適配干燥、潮濕甚至淋雨環境。
能效與功率：內置主動式 PFC 功能，滿載時功率因數表現優異；轉換效率最高達 86%，無風扇設計適配多環境散熱需求。

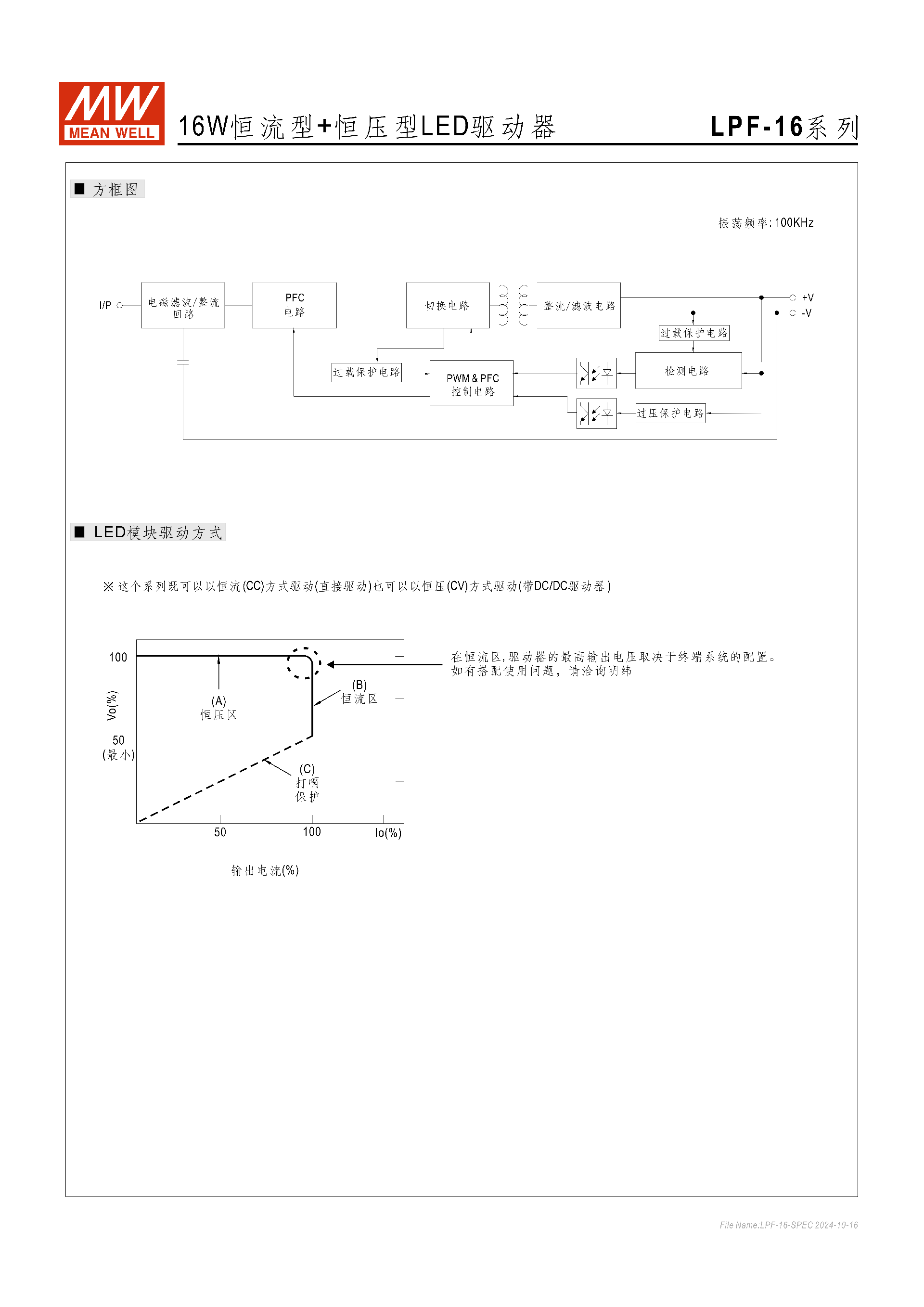

雙模式驅動：可直接以恒流（CC）模式驅動 LED 模塊，也可通過 DC/DC 驅動器以恒壓（CV）模式驅動，恒流區最高輸出電壓由終端系統配置決定。

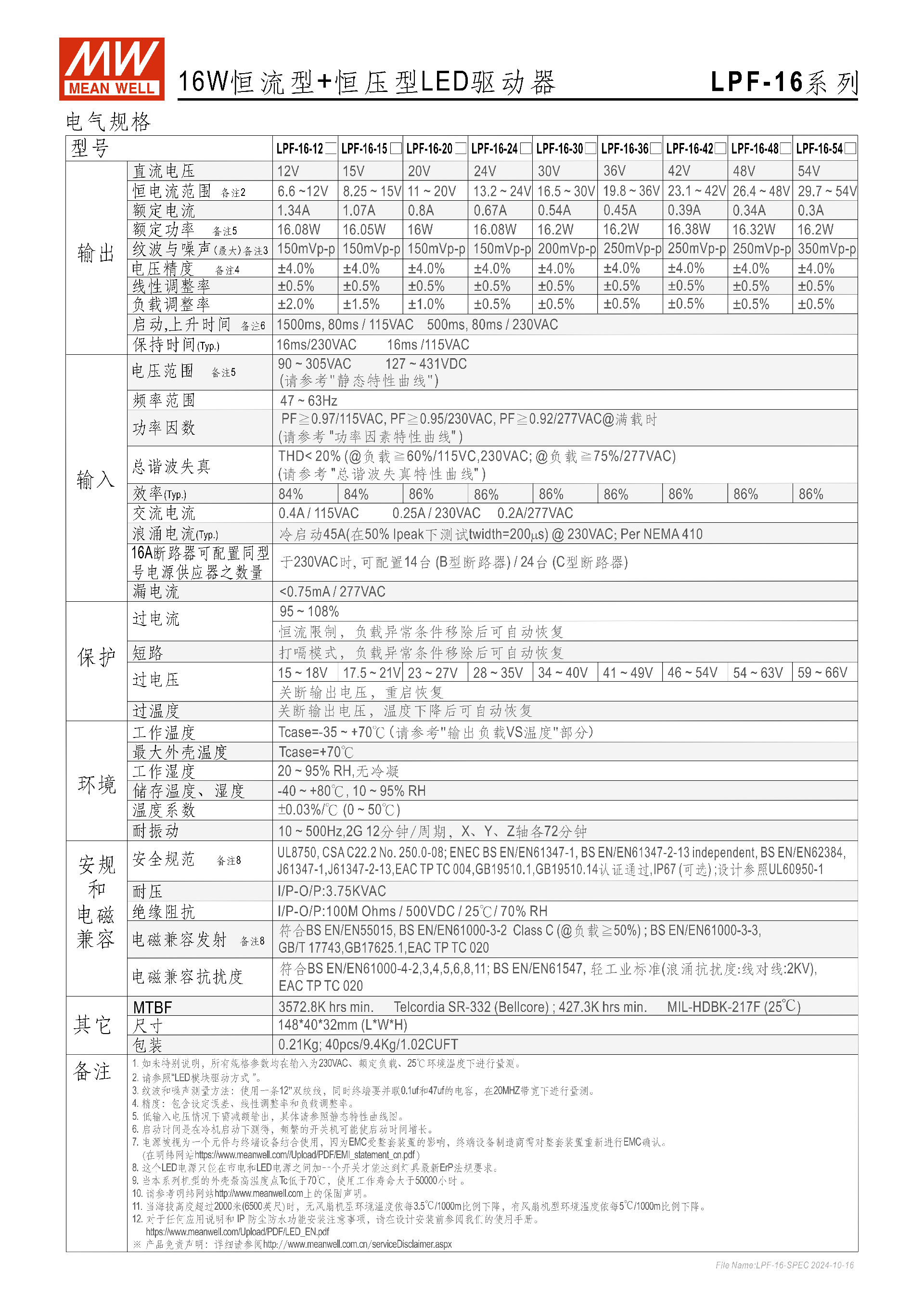

三、電氣規格（核心參數）
1. 輸入?yún)?shù)
| 項目 | 具體規格 |
|---|---|
| 輸入電壓 | 90~305VAC；127~431VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數（滿載） | 115VAC≥0.97；230VAC≥0.95；277VAC≥0.92 |
| 總諧波失真（THD） | <20%（115/230VAC 負載≥60%；277VAC 負載≥75%） |
| 浪涌電流 | 冷啟動 45A（50% Ipeak，twidth=200μs）@230VAC（Per NEMA 410） |
| 漏電流 | <0.75mA / 277VAC |
2. 輸出參數（主流檔位核心值）
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| LPF-16-12 | 12V | 1.34A | 16.08W | 6.6~12V | - | ±4.0% |
| LPF-16-24 | 24V | 0.67A | 16.08W | - | - | ±4.0% |
| LPF-16-36 | 36V | 0.45A | 16.2W | 19.8~36V | 250mVp-p | ±4.0% |
| LPF-16-48 | 48V | 0.34A | 16.32W | 26.4~48V | 250mVp-p | ±4.0% |
| LPF-16-54 | 54V | 0.3A | 16.2W | 29.7~54V | 350mVp-p | ±4.0% |
| 注：所有型號線性調整率與負載調整率均為 **±0.5%**，低輸入電壓情況下需減額輸出。 |
3. 保護功能（均支持自動恢復）
| 保護類型 | 保護機制 |
|---|---|
| 過電流保護 | 恒流限制，保護閾值 95~108%，負載異常移除后自動恢復 |
| 短路保護 | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | 關斷輸出電壓，不同型號閾值不同（如 12V 型 15~18V），重啟恢復 |
| 過溫度保護 | 關斷輸出電壓，機殼溫度下降后自動恢復 |
四、環境與物理參數
環境參數
工作溫度：-35℃~+70℃（機殼溫度 Tc），海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，12 分鐘 / 周期，X 軸各 72 分鐘。

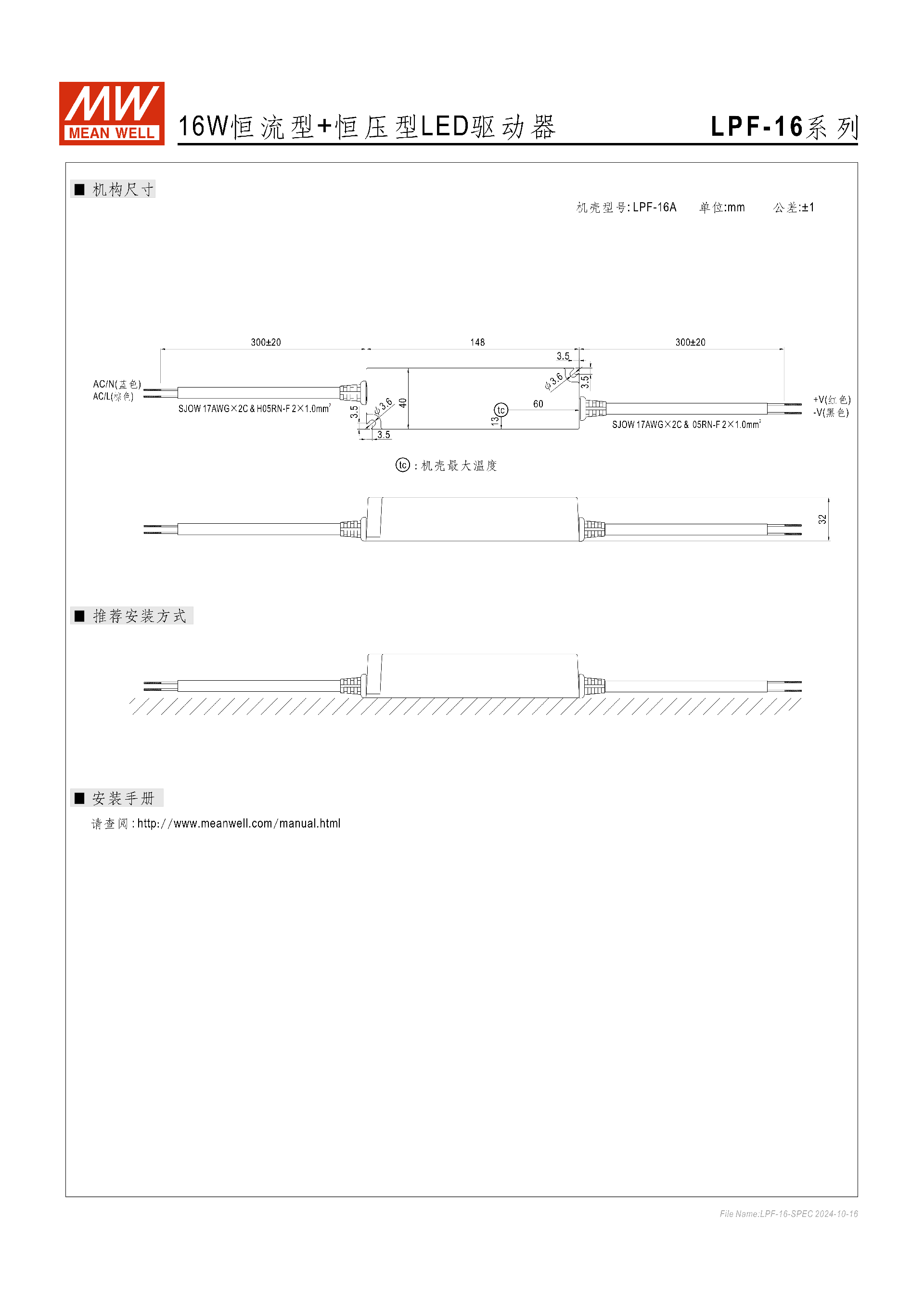

物理參數
尺寸：1484032mm（LWH），公差 ±1mm；
單重：0.21Kg；
包裝規格：40pcs/9.4Kg/1.02CUFT；
MTBF：最低 3572.8K hrs（Telcordia SR-332）、427.3K hrs（MIL-HDBK-217F，25℃）。
五、認證與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、ENEC BS EN/EN61347-1、GB19510.1/GB19510.14等國內外認證，IP67 版本可選；
電磁兼容發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，EN61000-3-2 Class C（負載≥50%）；
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547，浪涌抗擾度線對線2KV（輕工業標準）；
耐壓與絕緣：輸入 - 輸出（I/P-O/P）耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70% RH。
六、應用與使用說明
適用場景：LED 投光燈、LED 聚光燈、LED 裝飾照明、LED 隧道照明；
安裝與使用：推薦安裝方式可查閱明緯官網安裝手冊，LED 電源需在市電與電源間加開關以滿足 ErP 法規要求；

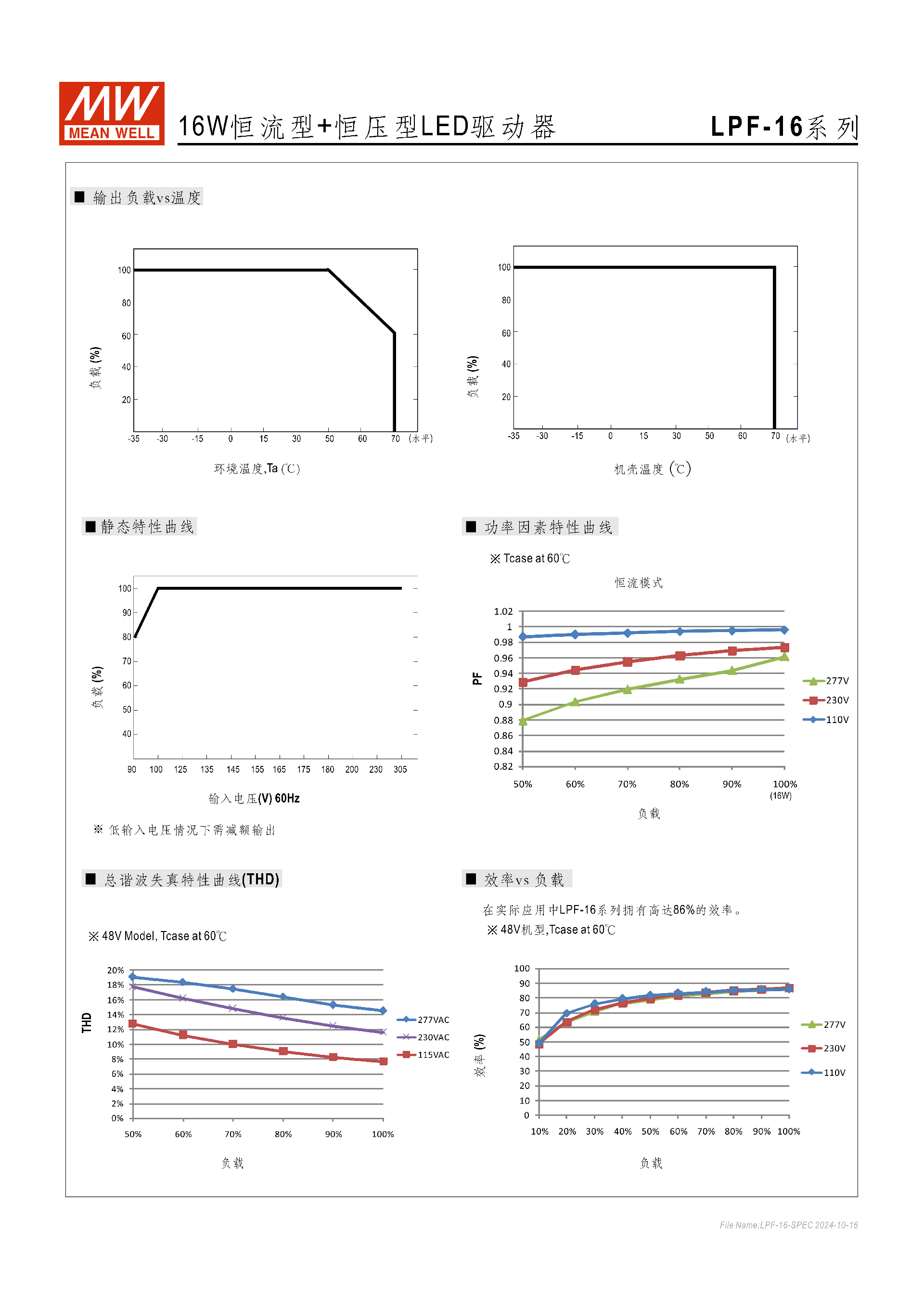

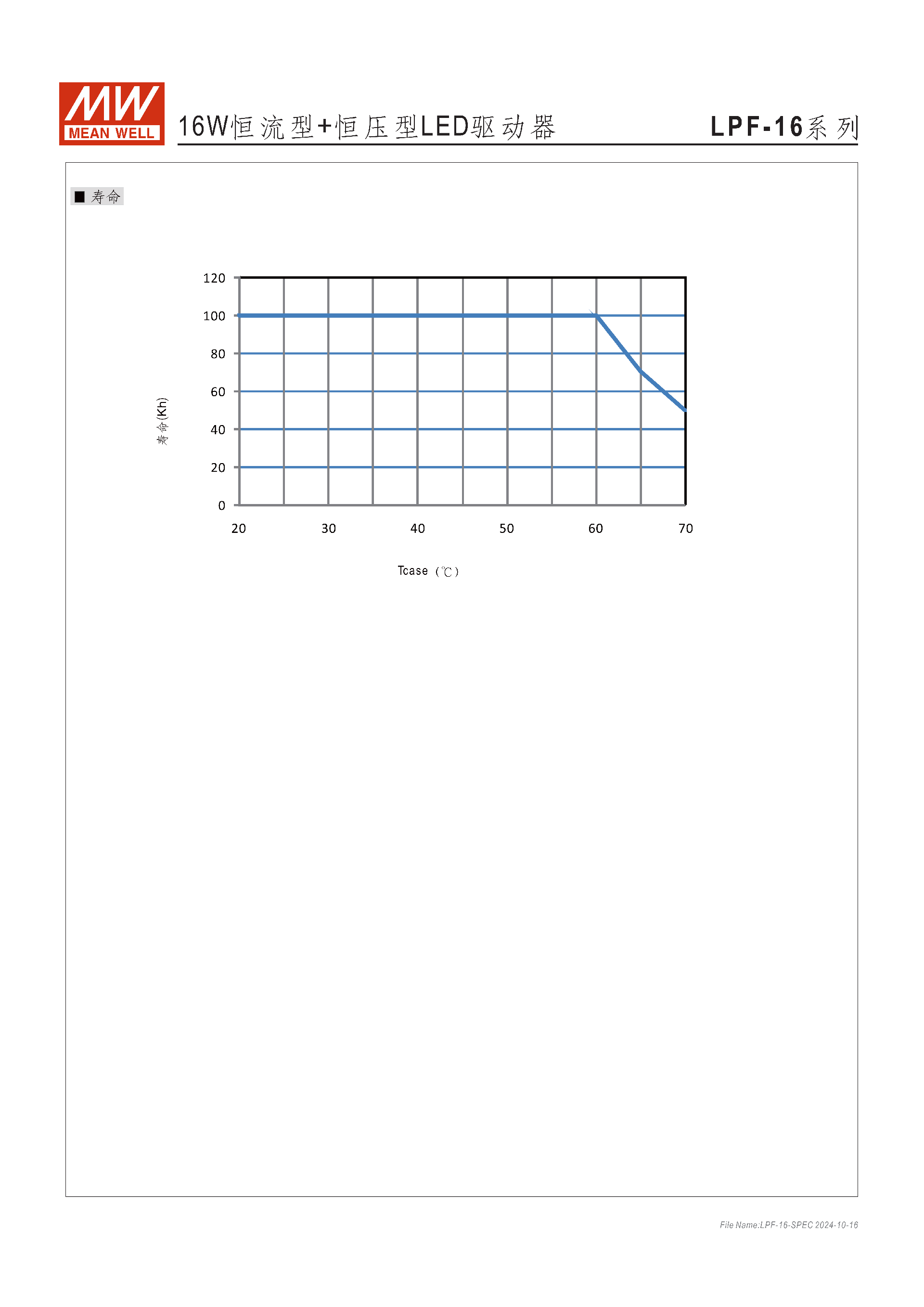

特性曲線：產品提供輸出負載 vs 溫度、靜態特性、THD、功率因數、效率 vs 負載、壽命 vs 機殼溫度等特性曲線，低輸入電壓需按曲線減額輸出。
關鍵問題
問題 1（產品適配性）：LPF-16 系列 LED 驅動器的輸入輸出電壓范圍是多少，支持哪些輸出檔位，適配什么場景？
答案：輸入電壓覆蓋90~305VAC/127~431VDC，輸出額定電壓提供12V、15V、20V、24V、30V、36V、42V、48V、54V九個檔位，恒流范圍隨輸出電壓檔位變化（如 12V 型 6.6~12V、54V 型 29.7~54V）；產品適配干燥、潮濕甚至淋雨環境（IP67 可選），核心用于 LED 投光燈、聚光燈、裝飾照明、隧道照明等場景。
問題 2（性能與保護）：LPF-16 系列的核心能效指標有哪些，具備哪些保護功能，保護機制有何特點？
答案：核心能效指標包括最高 86% 的轉換效率，滿載時功率因數 115VAC≥0.97、230VAC≥0.95、277VAC≥0.92，總諧波失真 < 20%（對應負載≥60%/75%）；具備過流、短路、過壓、過溫四大保護功能，所有保護均支持自動恢復，其中過流為恒流限制、短路為打嗝模式、過壓 / 過溫為關斷輸出，異常條件移除 / 溫度下降 / 重啟后即可恢復工作，保障設備安全。
問題 3（環境與使用限制）：LPF-16 系列的工作環境參數有哪些，使用過程中有哪些關鍵的減額與法規要求？
答案：工作機殼溫度 **-35℃~+70℃，工作濕度 20~95% RH 無冷凝，儲存溫濕度 - 40~+80℃/10~95% RH，海拔超 2000 米時環境溫度按3.5℃/1000m減額；使用關鍵要求包括：①低輸入電壓情況下需按靜態特性曲線減額輸出 **；②需在市電與 LED 電源之間加裝開關，滿足燈具最新ErP 法規要求；③機殼最高溫度 Tc 需低于 70℃，才能保證壽命 > 50000 小時；④EMC 受整套裝置影響，終端設備制造商需重新進行 EMC 確認。
