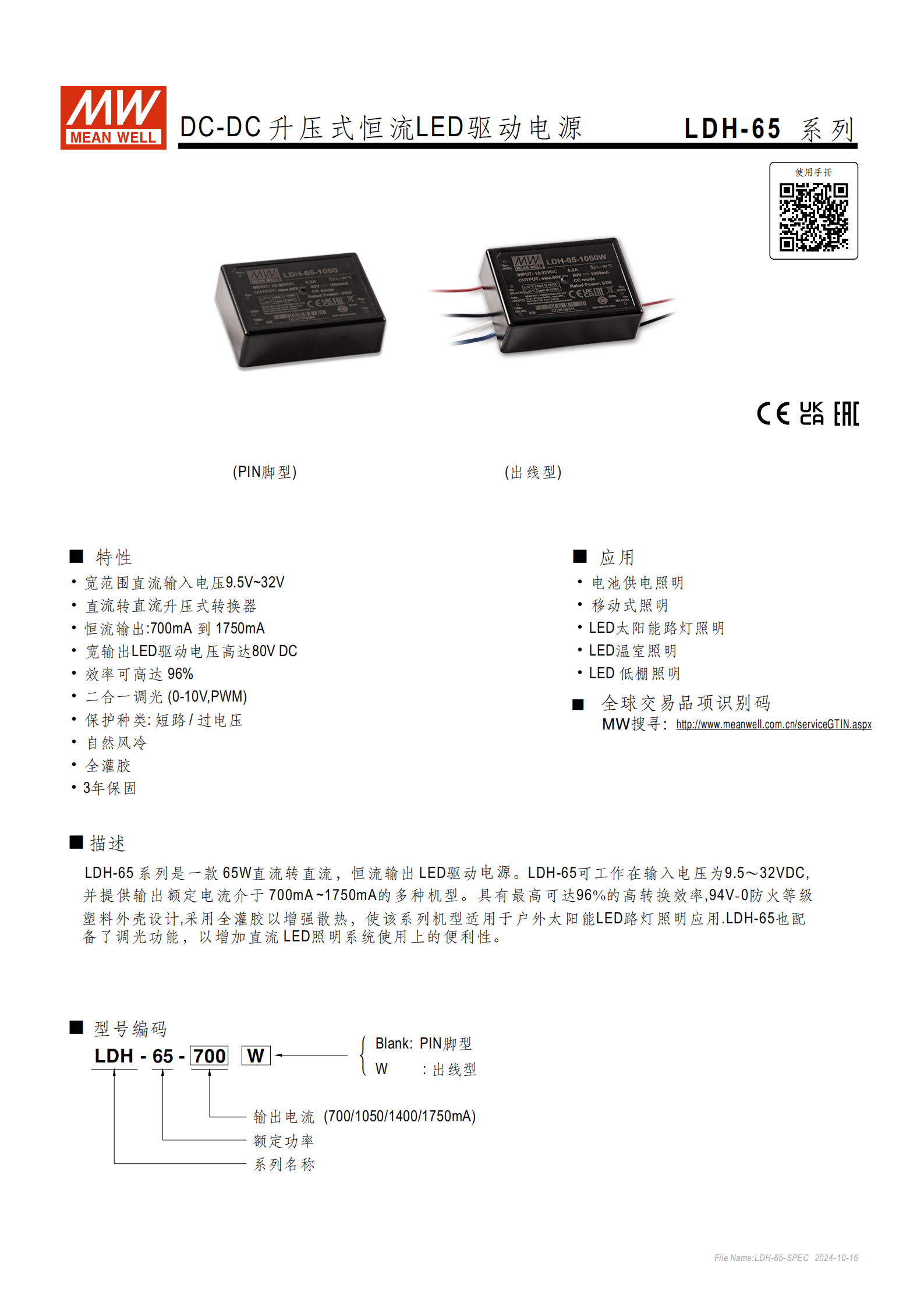

明緯LDH-65 系列是 65W 直流轉直流升壓式恒流 LED 驅動電源，支持9.5V~32VDC寬輸入電壓，輸出恒流分700/1050/1400/1750mA四檔，最高輸出電壓 80VDC、轉換效率達96%，具備0-10V 直流 + 1KHz-3KHz 10V PWM二合一調光功能，擁有短路 / 過電壓保護，采用全灌膠、自然風冷設計，防護性優異，適配電池供電、太陽能路燈、溫室照明等移動式 / 戶外 LED 照明場景，提供 PIN 腳型和出線型兩種規格，享有 3 年保固，同時在應用中需遵循輸入正負極防反接、調光端不與輸出負極連接等規范。
一、產品基礎定位
明緯LDH-65 系列為65W DC-DC 升壓式恒流 LED 驅動電源，主打戶外、移動式、電池 / 太陽能供電的 LED 照明場景，采用全灌膠、自然風冷設計，94V-0 防火等級塑料外殼，散熱與防護性優異，享有3 年保固，是適配低棚、溫室、太陽能路燈等場景的專業 LED 驅動產品。
二、核心電氣特性

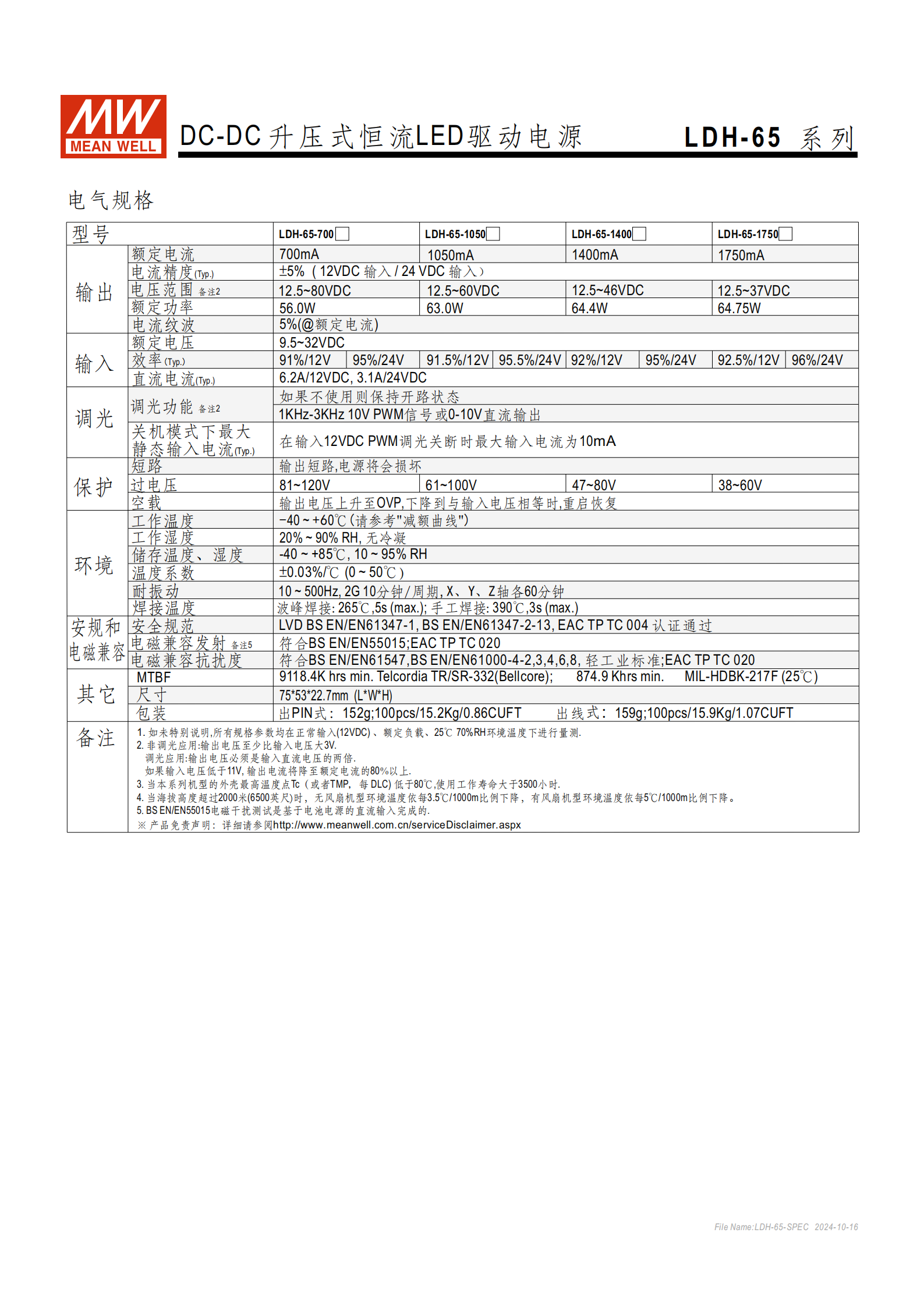

輸入?yún)?shù)：支持9.5V~32VDC寬范圍直流輸入，靜態輸入電流在 PWM 調光關斷時最大 10mA（12VDC），輸入端典型直流電流為 6.2A/12VDC、3.1A/24VDC。
輸出參數：恒流輸出分四檔機型，輸出電壓范圍隨電流檔位不同調整，核心參數如下表：| 型號 | 額定恒流 | 輸出電壓范圍 | 額定功率 | 電流精度 | 電流紋波 ||------|----------|--------------|----------|----------|----------|| LDH-65-700 | 700mA | 12.5~80VDC | 56.0W/63.0W | ±5% | 5%@額定電流 || LDH-65-1050 | 1050mA | 12.5~60VDC | - | ±5% | 5%@額定電流 || LDH-65-1400 | 1400mA | 12.5~46VDC | 64.4W | ±5% | 5%@額定電流 || LDH-65-1750 | 1750mA | 12.5~37VDC | 64.75W | ±5% | 5%@額定電流 |

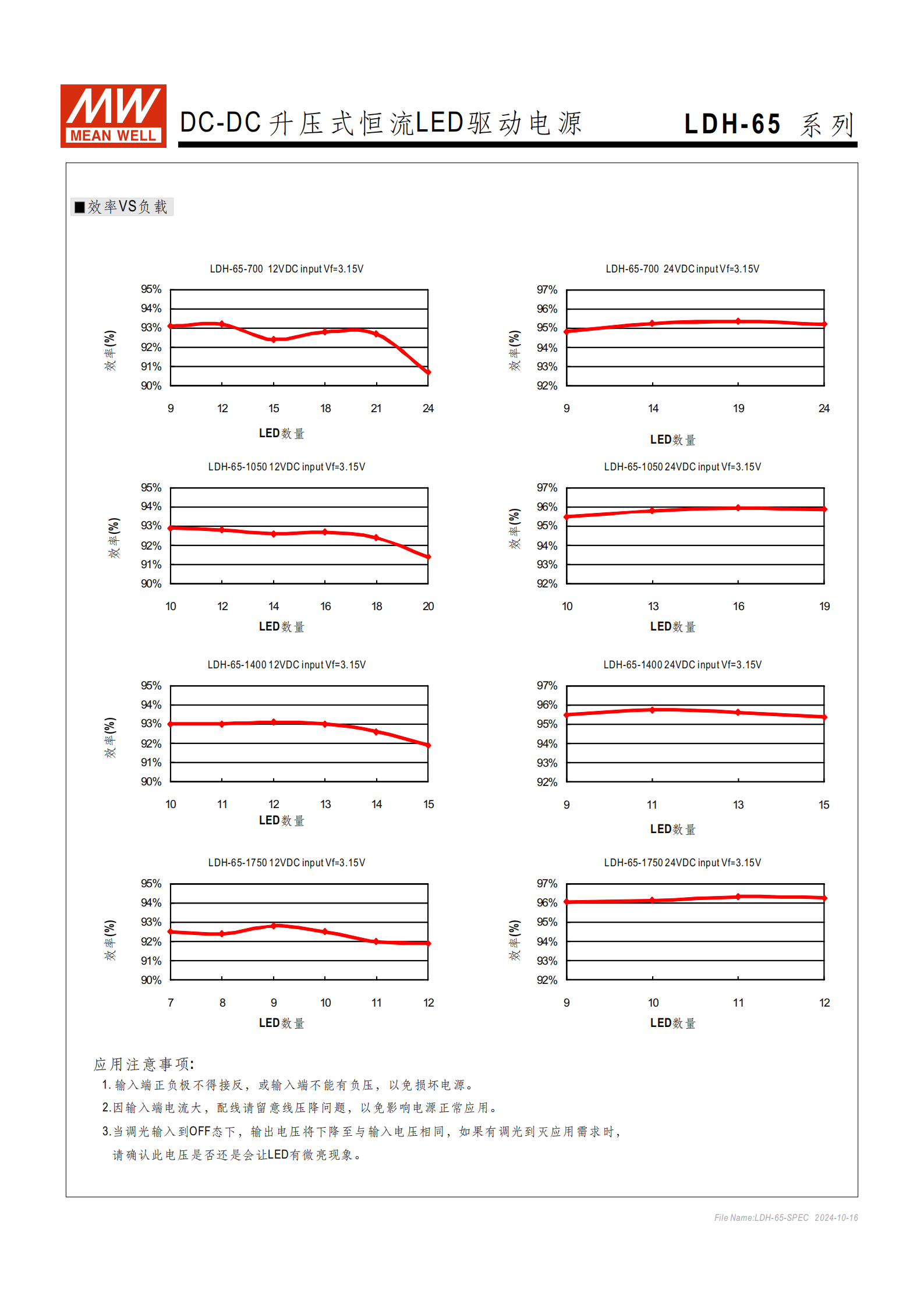

轉換效率：全系列效率表現優異，最高達 96%（LDH-65-1750/24VDC 輸入），12VDC 輸入效率最低 91%、24VDC 輸入最低 95%。
溫度系數：0~50℃范圍內為 **±0.03%/℃**，輸出電流穩定性強。
三、型號與形態分類
型號編碼規則：LDH-65-「輸出電流」+「形態標識」，其中 Blank 為 PIN 腳型、W 為出線型，輸出電流可選 700/1050/1400/1750mA。
物理形態：

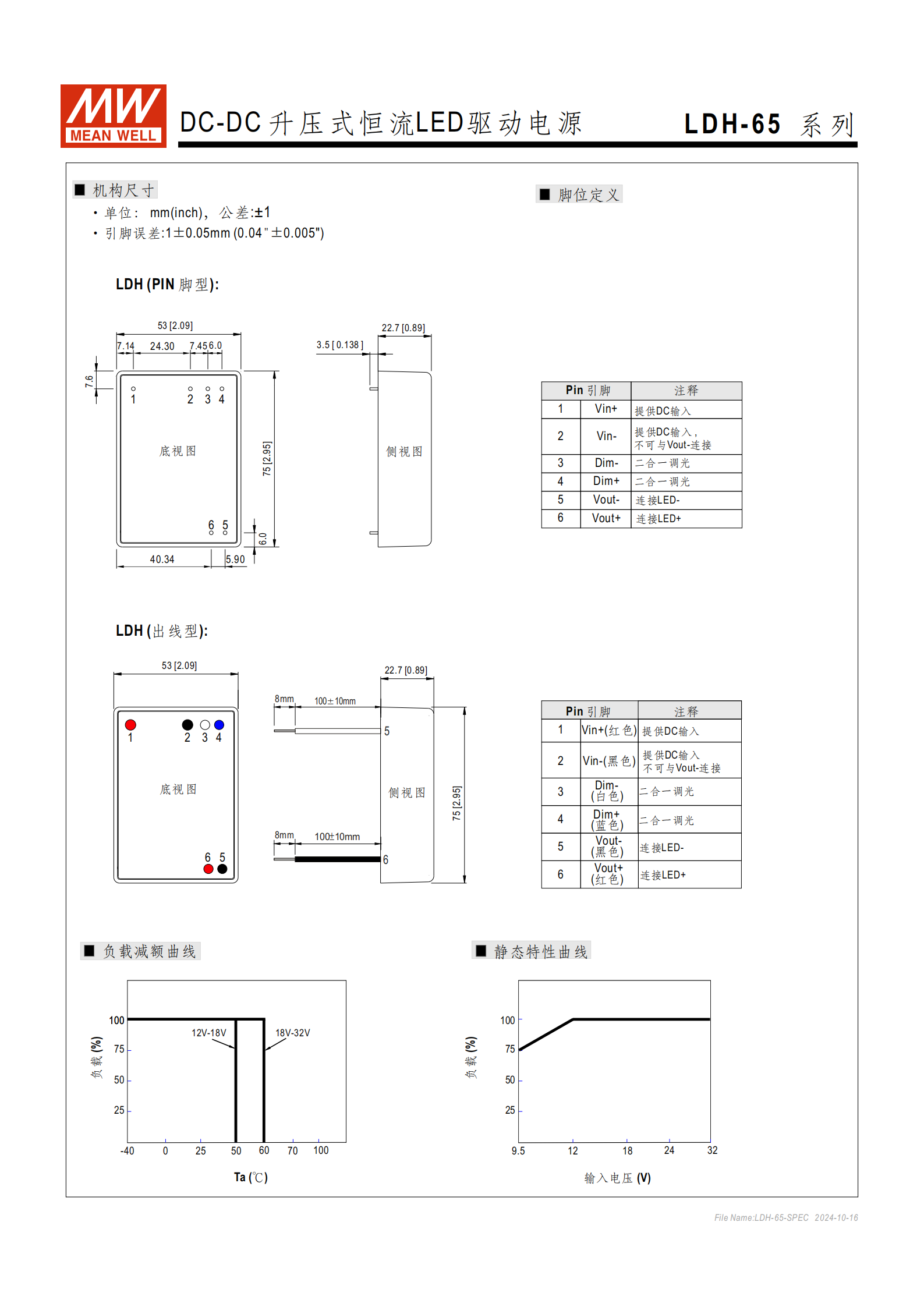

通用尺寸：755322.7mm（LWH），公差 ±1mm；
PIN 腳型：6 引腳設計，引腳誤差 1±0.05mm；
出線型：6 路出線，線長 100±10mm，8mm 線徑，配色區分引腳功能。
包裝參數：PIN 腳型 152g / 個，100pcs/15.2Kg/0.86CUFT；出線型 159g / 個，100pcs/15.9Kg/1.07CUFT。
四、核心功能：二合一調光

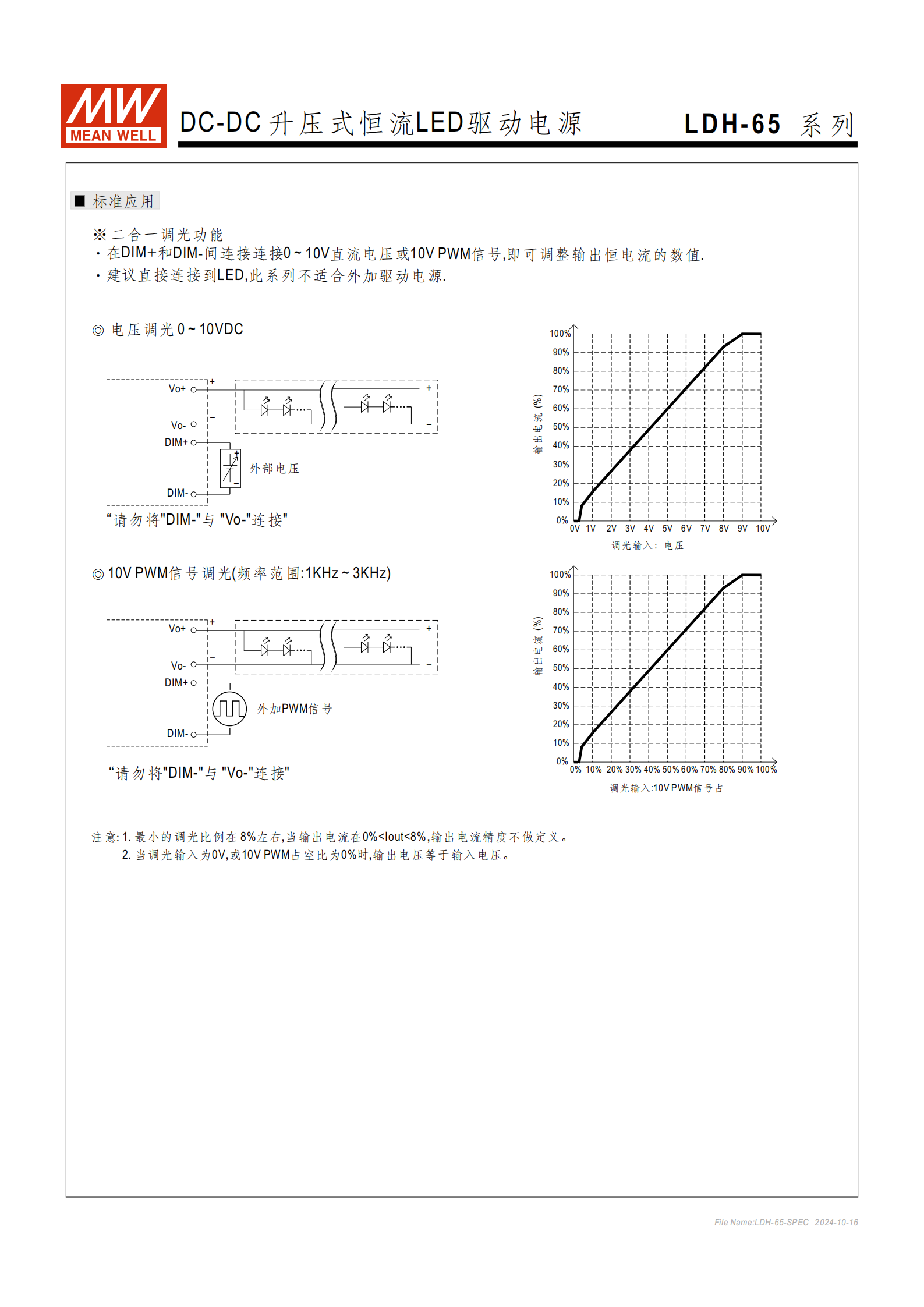

調光方式：支持0-10V 直流電壓調光和1KHz-3KHz 10V PWM 信號調光，調光端（Dim+/Dim-）若不使用需保持開路，嚴禁將 Dim - 與 Vout - 連接。
調光特性：最小調光比例約8%，8% 以下輸出電流精度無定義；調光輸入為 0V 或 PWM 占空比 0% 時，輸出電壓等于輸入電壓。
電壓適配要求：非調光應用時，輸出電壓至少比輸入電壓大 3V；調光應用時，輸出電壓必須為輸入直流電壓的 2 倍；若輸入電壓低于 11V，輸出電流將降至額定電流的 80% 以上。
五、環境與安規參數
環境適應性：
工作溫度：-40~+60℃（需參考減額曲線），工作濕度 20%~90% RH（無冷凝）；
儲存溫度 / 濕度：-40~+85℃、10~95% RH；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
焊接溫度：波峰焊 265℃/5s（max），手工焊 390℃/3s（max）。
安規與電磁兼容：
安全規范：通過 LVD BS EN/EN61347-1、BS EN/EN61347-2-13、EAC TP TC 004 認證；
電磁兼容：發射符合 BS EN/EN55015、EAC TP TC 020；抗擾度符合 BS EN/EN61547 等輕工業標準；
MTBF：Telcordia TR/SR-332 標準下最小 9118.4K hrs，MIL-HDBK-217F（25℃）標準下最小 874.9K hrs。
海拔減額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
六、保護功能
短路保護：輸出短路會導致電源損壞，不同機型對應短路保護電壓區間不同（700mA：81~120V；1050mA：61~100V；1400mA：47~80V；1750mA：38~60V）；
過電壓保護（OVP）：空載時輸出電壓上升至 OVP 閾值后，下降至與輸入電壓相等時重啟恢復。
七、應用與注意事項
適用場景：電池供電照明、移動式照明、太陽能路燈照明、溫室照明、低棚照明 LED。
電氣連接注意：輸入端正負極不得接反、無負壓，避免損壞電源；Vin - 不可與 Vout - 連接；輸入端電流大，配線需注意線壓降。
調光應用注意：調光至 OFF 態時，輸出電壓與輸入電壓一致，需確認是否導致 LED 微亮。

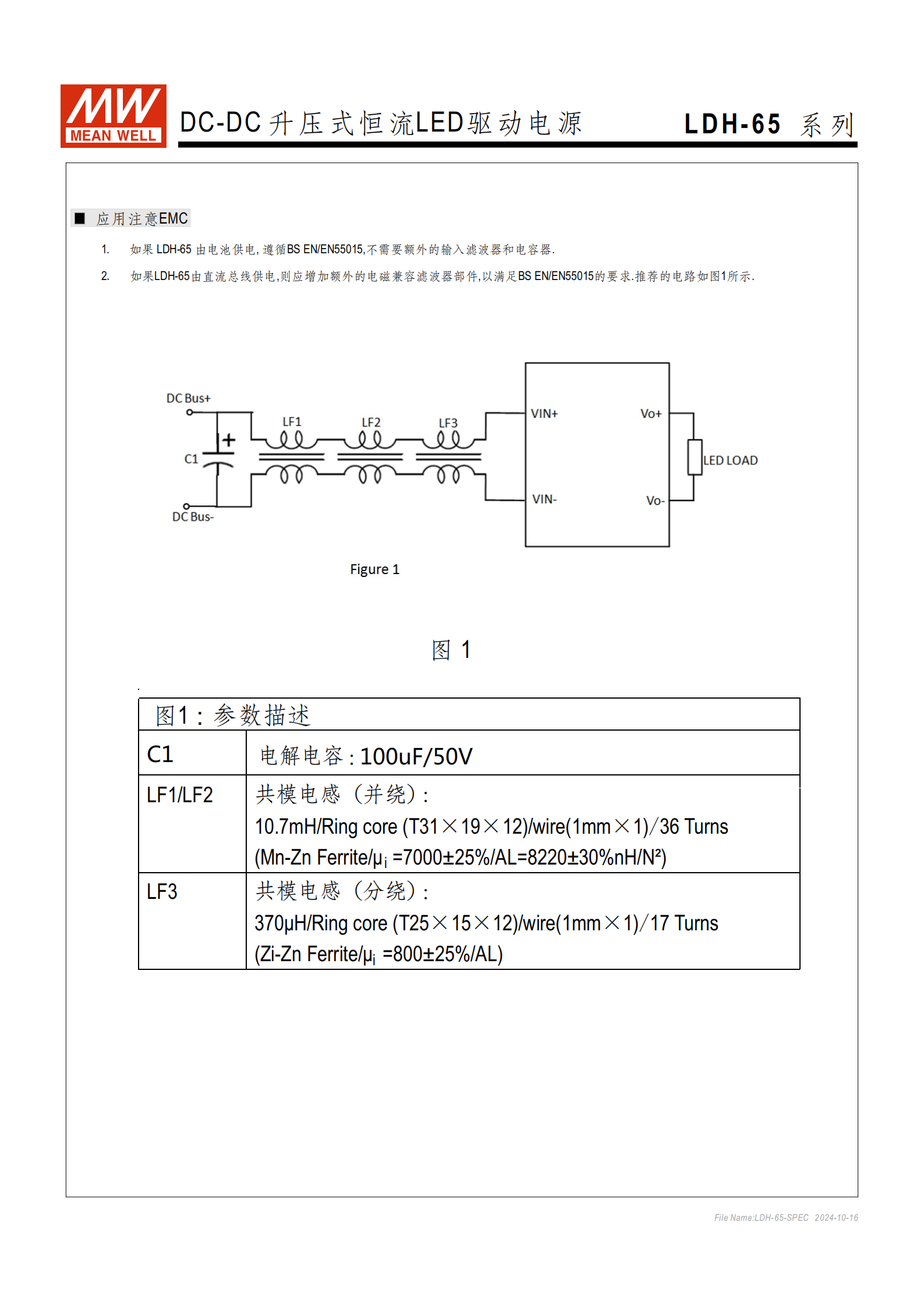

EMC 要求：電池供電時無需額外輸入濾波器 / 電容器；直流總線供電時，需增加指定 EMC 濾波部件（含 100uF/50V 電解電容、兩款共模電感）。
壽命與溫度：外殼最高溫度點 Tc 低于 80℃時，使用工作壽命大于 3500 小時。
關鍵問題
問題 1（產品適配性）：LDH-65 系列不同機型的輸出電壓范圍有何差異，適配的 LED 負載電壓要求是什么？
答案：LDH-65-700 輸出電壓范圍 12.5~80VDC，LDH-65-1050 為 12.5~60VDC，LDH-65-1400 為 12.5~46VDC，LDH-65-1750 為 12.5~37VDC；非調光應用時 LED 負載電壓需至少比輸入電壓大 3V，調光應用時需為輸入電壓的 2 倍，輸入電壓低于 11V 時輸出電流會降至額定的 80% 以上。
問題 2（功能使用）：LDH-65 系列的二合一調光功能如何操作，有哪些核心使用禁忌？
答案：調光可在 Dim + 與 Dim - 之間接入 0-10V 直流電壓或 1KHz-3KHz 的 10V PWM 信號，不使用調光功能時需將 Dim+/Dim - 保持開路；核心禁忌為嚴禁將 Dim - 與 Vout - 連接，且調光輸入為 0V/PWM 占空比 0% 時輸出電壓等于輸入電壓，需注意避免 LED 微亮。
問題 3（工程應用）：LDH-65 系列在直流總線供電和電池供電時的 EMC 要求有何不同，直流總線供電需增加哪些部件？
答案：電池供電時遵循 BS EN/EN55015 標準，無需額外輸入濾波器和電容器；直流總線供電時需增加 EMC 濾波部件以滿足該標準，需增加的部件為：100uF/50V 的電解電容 C1、10.7mH 的并繞共模電感 LF1/LF2、370μH 的分繞共模電感 LF3。
