明緯 LDH-45 系列是DC-DC 升壓式恒流 LED 驅動器，分A（9~18VDC 輸入）、B（18~32VDC 輸入） 兩大輸入類型，恒流輸出范圍350mA~1050mA，無 DALI 款最高輸出電壓86VDC/126VDC、DALI 款有電壓限制，效率最高達95%，支持PWM / 模擬 / DALI三種調光方式及遙控開 / 關，具備短路 / 過電壓 / 低電壓三重保護，采用自然風冷全灌膠設計，尺寸為755322.7mm，提供 3 年保固，同時分 PIN 腳型和線型兩種結構，有對應的腳位定義與多種應用電路，且需遵循特定的 EMC 和應用注意事項。
一、產品基礎信息
明緯 LDH-45 系列為DC-DC 升壓式恒流 LED 驅動器，是全球交易品項，采用自然風冷 + 全灌膠設計，提供3 年保固；物理尺寸為755322.7mm（LWH），單臺重量138g，包裝為 100pcs/14.8Kg，PIN 腳型 / DA 型包裝體積 0.83CUFT，線型 / WDA 型為 1.04CUFT。
二、型號分類規則
該系列按輸入電壓、結構 / 調光方式、輸出電流三維分類，核心規則如下：
輸入電壓：A 型（9~18VDC，額定 12VDC）、B 型（18~32VDC，額定 24VDC）；
結構 / 調光：PIN 腳型 [(Blank)：PWM + 模擬調光 /(Blank) DA：DALI 調光]、線型 [W：PWM + 模擬調光 / WDA：DALI 調光]；
輸出電流：350mA/500mA/700mA/1050mA，電流精度 **±5%**（A 型 12VDC 輸入、B 型 24VDC 輸入）。

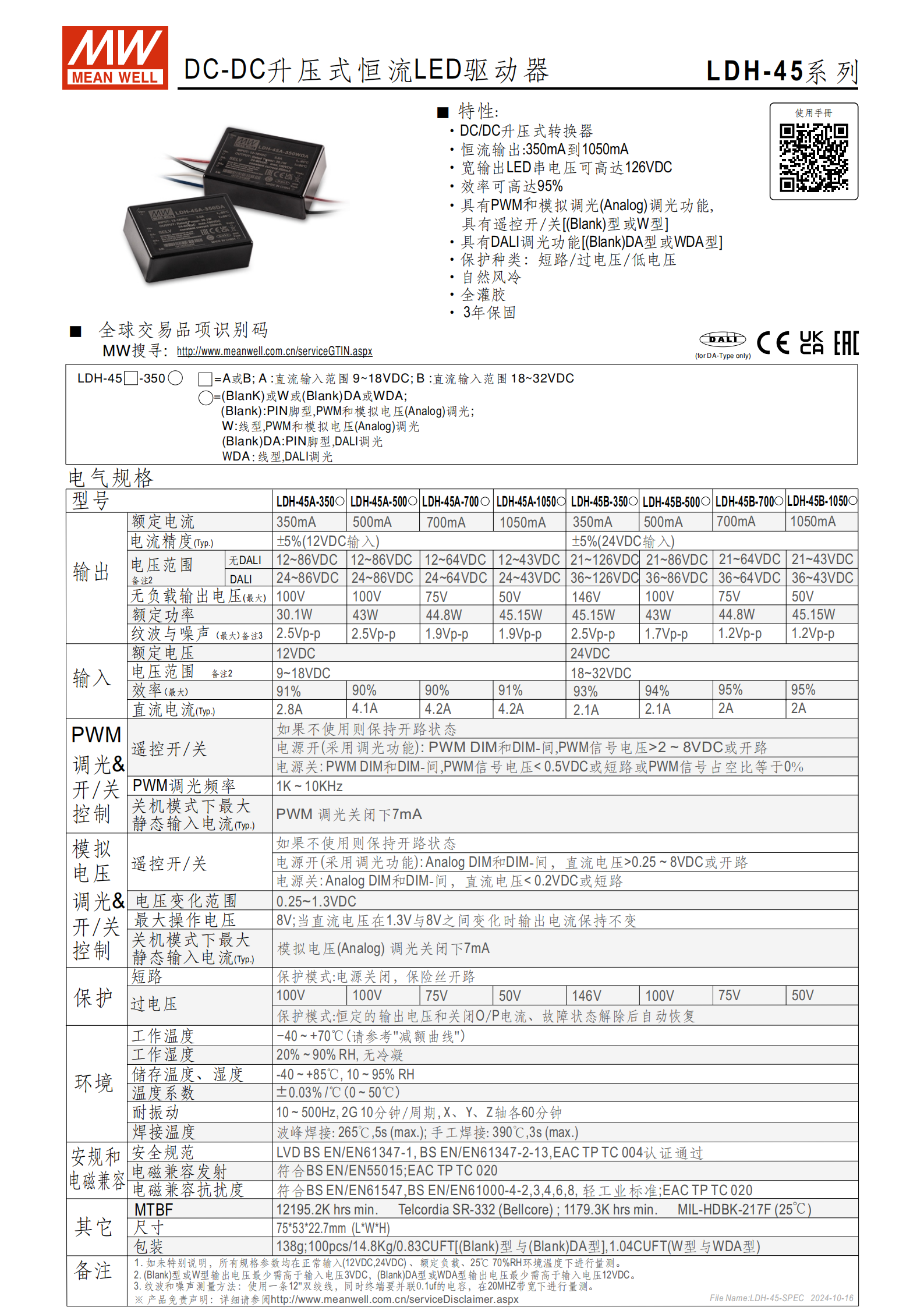

三、核心電氣規格（關鍵數字）
| 項目 | A 型（9~18VDC） | B 型（18~32VDC） | 備注 |
|---|---|---|---|
| 無 DALI 輸出電壓范圍 | 12~86VDC | 21~126VDC | 隨輸出電流增大電壓上限降低 |
| DALI 輸出電壓范圍 | 24~86VDC | 36~126VDC | 輸出電壓下限提升 |
| 無負載輸出電壓（最大） | 350/500mA:100V；700mA:75V；1050mA:50V | 350mA:146V；500mA:100V；700mA:75V；1050mA:50V | - |
| 額定功率（最大） | 45.15W（1050mA 款） | 45.15W（700/1050mA 款） | - |
| 紋波與噪聲（最大） | 350/500mA:2.5Vp-p；700/1050mA:1.9Vp-p | 350mA:2.5Vp-p；500mA:1.7Vp-p；700/1050mA:1.2Vp-p | 20MHz 帶寬測量 |

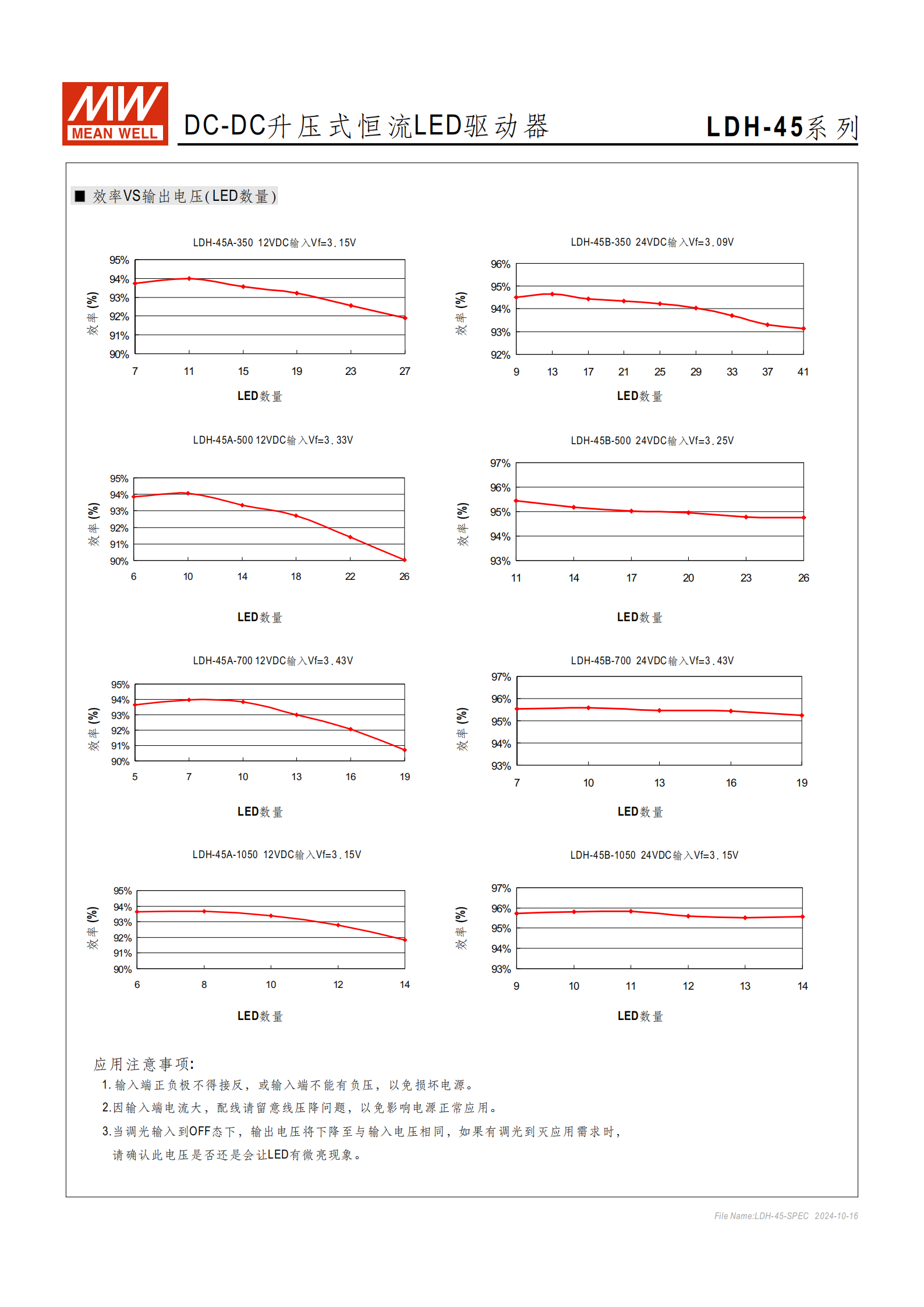

| 效率（最大） | 95% | 95% | 隨 LED 數量變化有波動 |
| 靜態輸入電流（最大） | 7mA（關機模式，調光關閉） | 7mA（關機模式，調光關閉） | Typ. |
四、調光功能詳解
全系列支持遙控開 / 關，閑置調光腳位需保持開路，不同調光方式參數不同，核心要求如下：
PWM 調光（非 DA 款）：信號頻率1K~10KHz，PWM DIM 與 DIM - 間2~8VDC / 開路為開，＜0.5VDC / 短路 / 0% 占空比為關，輸出電流隨占空比線性調節，公差 ±10%；
模擬電壓調光（非 DA 款）：Analog DIM 與 DIM - 間0.25~8VDC / 開路為開，＜0.2VDC / 短路為關，0.25~1.3VDC調節電流，1.3~8VDC 電流保持恒定，公差 ±10%；
DALI 調光（僅 DA/WDA 款）：由 DA+/- 傳輸 DALI 信號，支持16 組 64 位地址，最小調光比例約 8%，調光曲線參考 10KHz PWM 曲線，輸出電壓下限需高于輸入電壓 12VDC（非 DA 款僅需高 3VDC）。
五、保護功能
具備短路、過電壓、低電壓三重保護，保護機制差異化：
短路保護：直接電源關閉，保險絲開路；
過電壓保護：觸發后恒定輸出電壓 + 關閉輸出電流，故障狀態解除后自動恢復；
低電壓保護：含對應保護機制，保障驅動器低電壓下的安全運行。

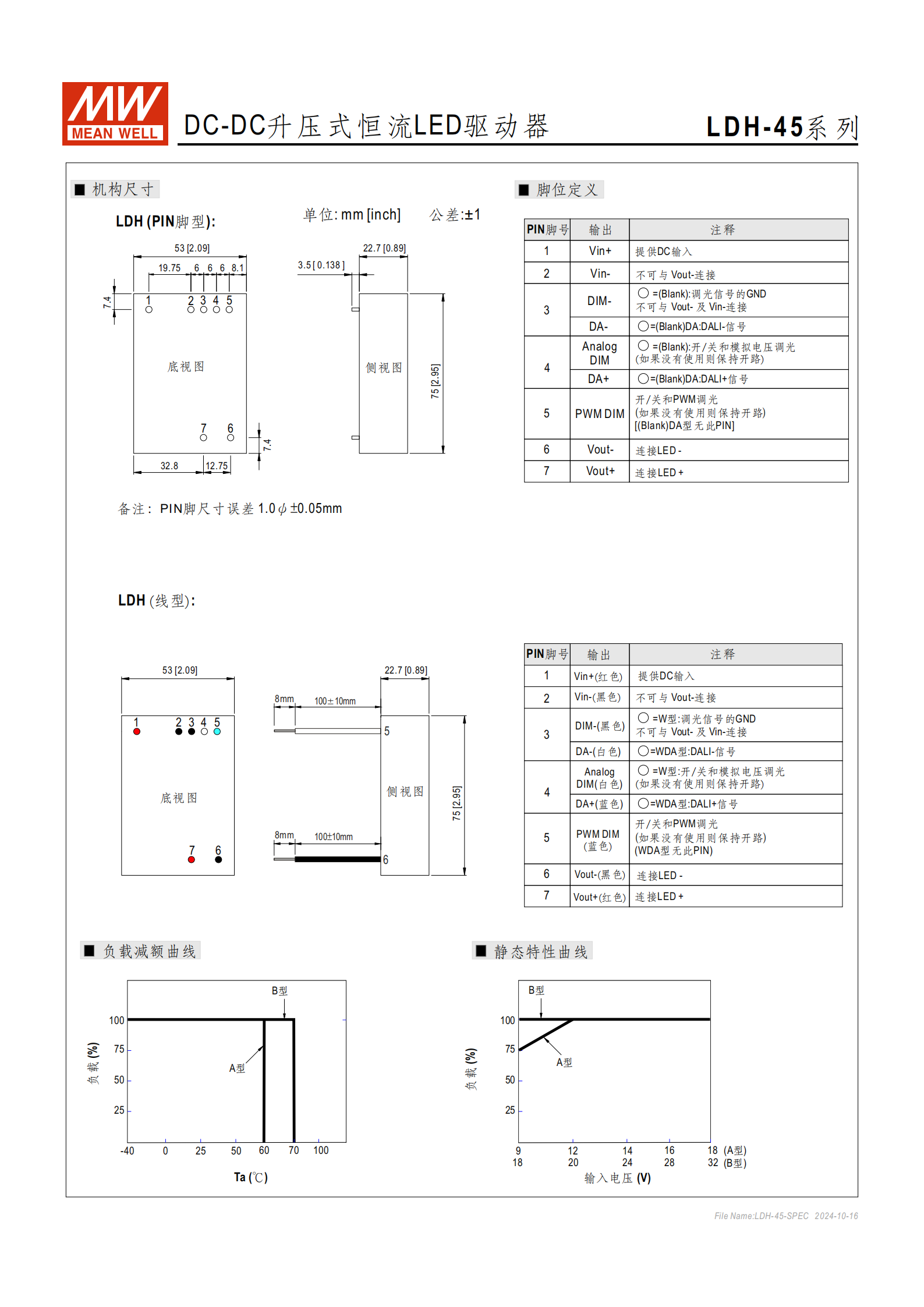

六、結構與腳位定義
分PIN 腳型和線型兩種結構，均為 7 腳設計，核心腳位功能一致，線型增加線色區分，核心禁忌：Vin - 不可與 Vout - 連接，DIM-/DA - 不可與 Vin-/Vout - 連接，關鍵腳位如下：
電源輸入：Vin+（1 腳）、Vin-（2 腳）；
調光信號：DIM-/DA-（3 腳）、Analog DIM/DA+（4 腳）、PWM DIM（5 腳，DA 款無）；
LED 輸出：Vout-（6 腳）、Vout+（7 腳）。
七、環境與工藝參數
工作溫度：-40 ~ +70 ℃（需參考負載減額曲線，溫度升高負載能力下降）；
溫度系數：±0.03% / ℃（0 ~ 50 ℃），電流隨溫度小幅變化；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
濕度：工作 / 儲存濕度 20% ~ 90% RH，無冷凝；
焊接溫度：波峰焊接265 ℃/5s（max.），手工焊接390 ℃/3s（max.）。
八、認證與可靠性
安規認證：通過 LVD BS EN/EN61347-1、BS EN/EN61347-2-13、EAC TP TC 004；
EMC：發射符合 BS EN/EN55015、EAC TP TC 020；抗擾度符合 BS EN/EN61547、BS EN/EN61000-4-2/3/4/6/8（輕工業標準）；
MTBF（平均無故障時間）：Telcordia SR-332 標準下最小 12195.2K hrs；MIL-HDBK-217F 標準（25℃）下最小 1179.3K hrs。
九、應用相關要求

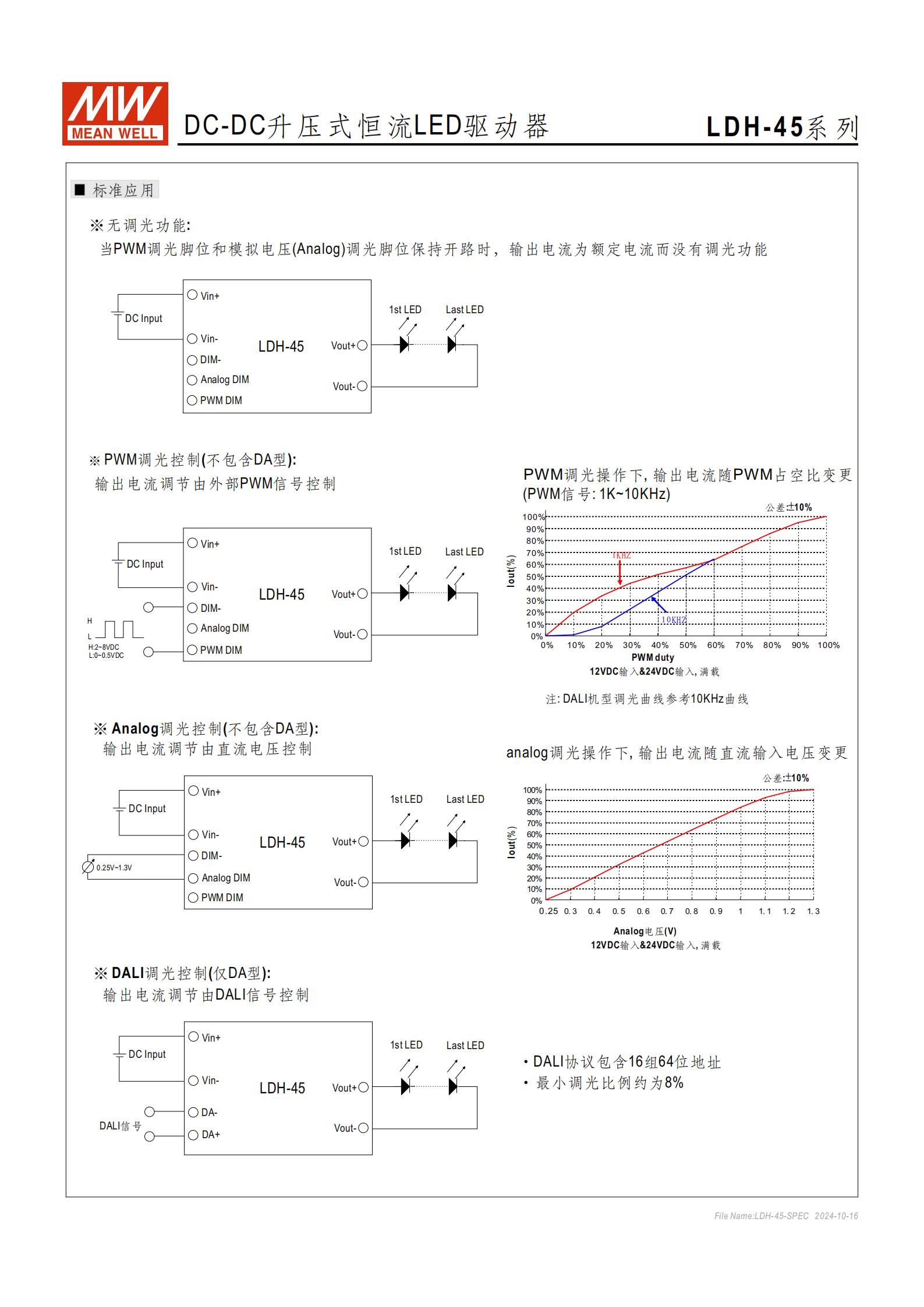

標準應用電路：提供無調光、PWM 調光、模擬調光、DALI 調光四種接線方式，無調光時調光腳位開路即可輸出額定電流；
通用應用注意事項：①輸入端正負極不得接反 / 無負壓，避免損壞；②輸入端電流大，配線需留意線壓降；③調光關斷后輸出電壓與輸入一致，需確認是否導致 LED 微亮；

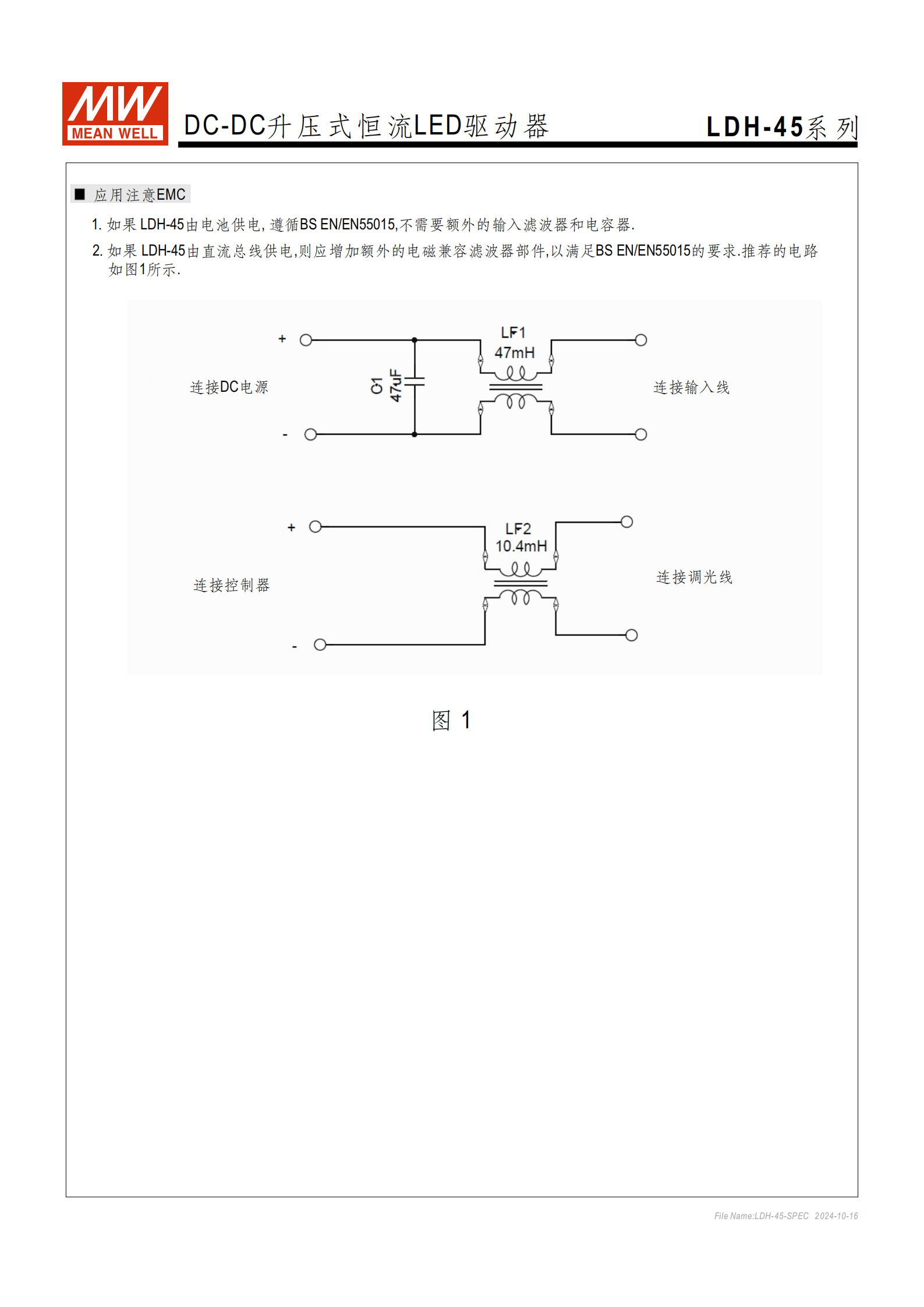

EMC 注意事項：①電池供電：無需額外輸入濾波器 / 電容器，直接符合 BS EN/EN55015；②直流總線供電：需增加 EMC 濾波器（47mH LF1+10.4mH LF2）滿足認證要求。
關鍵問題
問題 1（型號與規格匹配）：LDH-45 系列 A 型和 B 型在輸出電壓、輸入電壓上的核心差異是什么？DALI 款對輸出電壓有何額外限制？
答案：A 型輸入電壓為9~18VDC（額定 12VDC），無 DALI 時輸出電壓范圍12~86VDC，DALI 款下限提升至 24VDC；B 型輸入電壓為18~32VDC（額定 24VDC），無 DALI 時輸出電壓范圍21~126VDC，DALI 款下限提升至 36VDC；且非 DALI 款輸出電壓需至少高于輸入電壓 3VDC，DALI 款需至少高于輸入電壓 12VDC。
問題 2（調光實操）：LDH-45 系列非 DALI 款的 PWM 和模擬調光在電壓閾值、調節范圍上有哪些關鍵區別？實操時閑置腳位該如何處理？
答案：PWM 調光：開態閾值為 2~8VDC / 開路，關態為＜0.5VDC / 短路，通過1K~10KHz PWM 信號占空比調節電流，調節范圍 0~100%；模擬調光：開態閾值為 0.25~8VDC / 開路，關態為＜0.2VDC / 短路，通過0.25~1.3VDC直流電壓調節電流，1.3~8VDC 電流恒定；實操時所有閑置的調光腳位（PWM DIM/Analog DIM）均需保持開路。
問題 3（應用與防護）：LDH-45 系列在實際應用中，針對電源供電類型和物理安裝 / 接線，分別有哪些必須遵守的關鍵要求？
答案：1. 供電類型要求：電池供電可直接使用，直流總線供電需額外增加 47mH+10.4mH 的 EMC 濾波器以滿足 BS EN/EN55015 認證；2. 物理安裝 / 接線要求：①輸入端正負極嚴禁接反、輸入端無負壓，避免驅動器損壞；②Vin - 不可與 Vout - 連接，DIM-/DA - 不可與 Vin-/Vout - 連接；③輸入端電流大，配線需重點留意線壓降問題；④焊接時波峰焊不超過 265℃/5s，手工焊不超過 390℃/3s。
