LDH-25-350 DC-DC 升壓式恒流 LED 驅動電源

 提示：點擊圖片可以放大

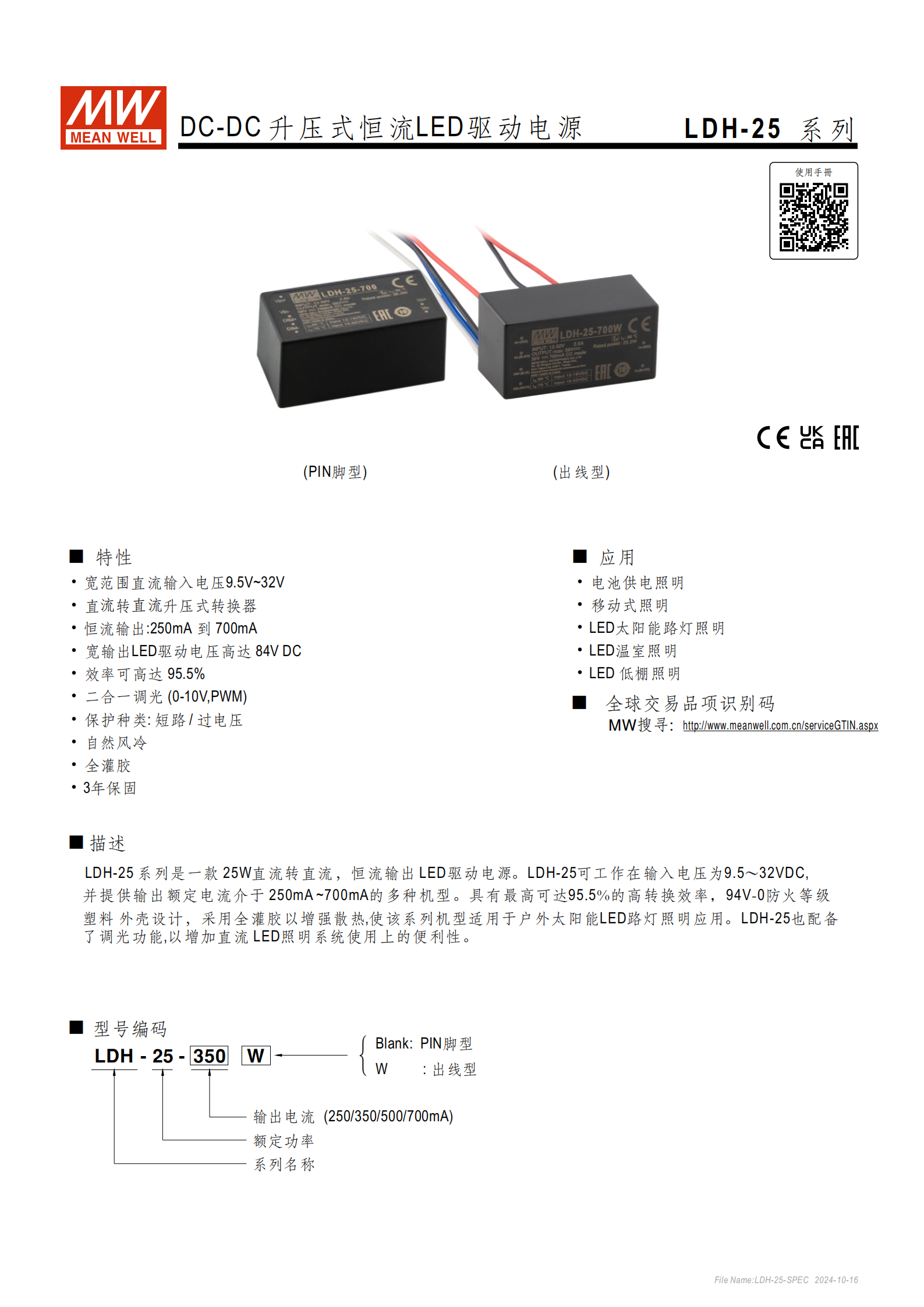

明緯 LDH-25 系列是 DC-DC 升壓式恒流 LED 驅動電源，輸入電壓覆蓋9.5V~32VDC，提供250/350/500/700mA四檔恒流輸出，最高輸出電壓達84VDC、轉換效率至95.5%，支持0-10V 直流 + 1KHz-3KHz 10V PWM二合一調光，具備短路、過電壓保護，采用全灌膠、自然風冷設計，防護性優異，適配電池供電、太陽能路燈、溫室照明等移動式 / 戶外 LED 照明場景，擁有 3 年保固，同時 PIN 腳型和出線型兩種結構可選，電氣與機械規格完善，應用需遵循特定接線和 EMC 要求。

一、產品基礎定位

明緯 LDH-25 系列為25W 級 DC-DC 升壓式恒流 LED 驅動電源，主打直流寬電壓輸入、高轉換效率、多功能調光，采用全灌膠散熱 + 94V-0 防火等級塑料外殼，適配戶外、移動式、電池 / 太陽能供電的 LED 照明場景，提供 3 年產品保固，分為PIN 腳型和出線型兩種結構。

二、核心電氣參數

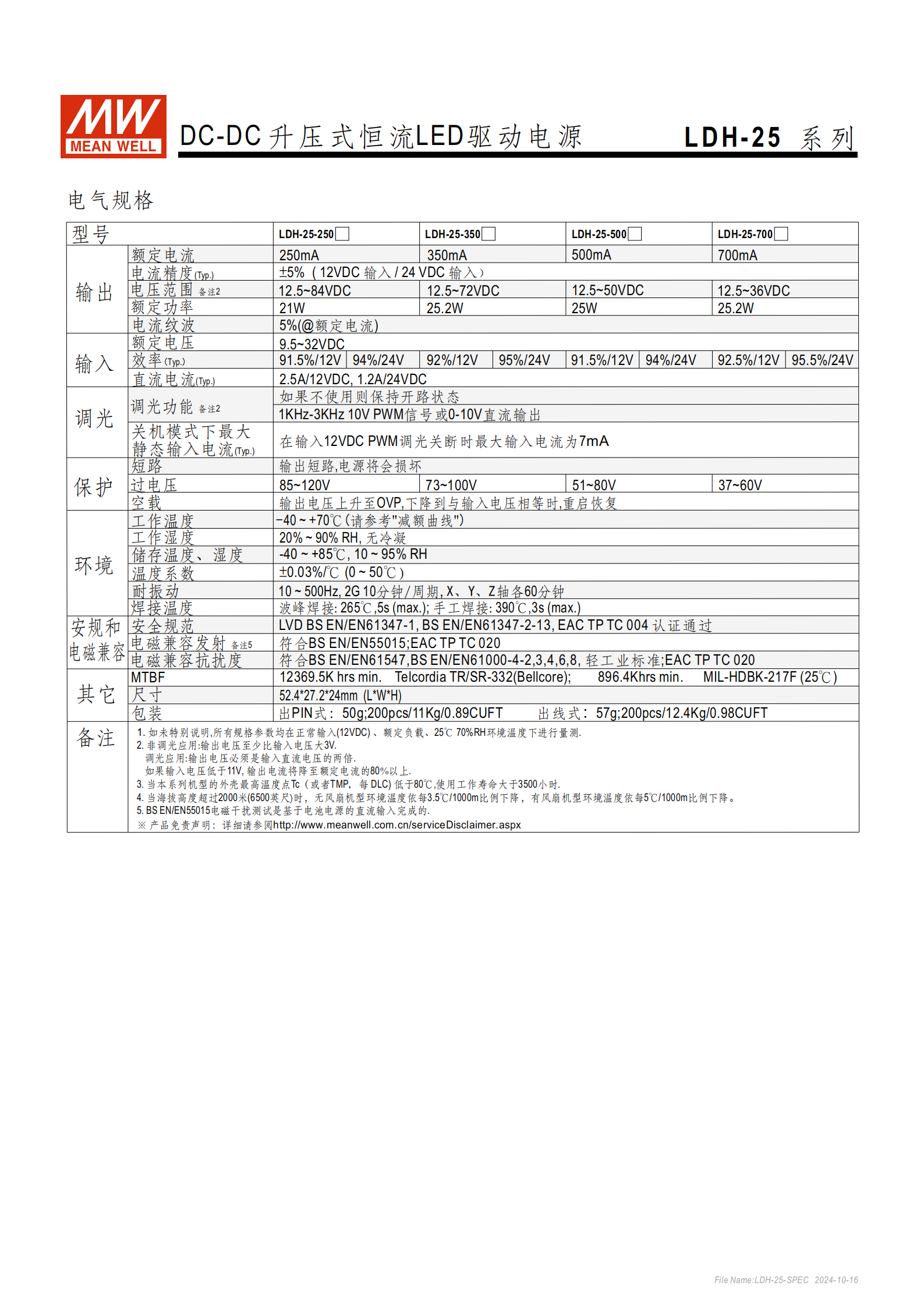

該系列有 4 款核心機型，關鍵電氣參數如下表，所有參數若無特別說明，均在12VDC 輸入、額定負載、25℃/70% RH環境下測試：


型號額定輸出電流輸出電壓范圍額定功率過電壓保護范圍典型效率 (24VDC 輸入)
LDH-25-250250mA12.5~84VDC21W85~120V94%
LDH-25-350350mA12.5~72VDC25.2W73~100V95%
LDH-25-500500mA12.5~50VDC25W51~80V95.5%
LDH-25-700700mA12.5~36VDC25.2W37~60V92.5%

  1. 通用輸入：9.5~32VDC寬范圍，典型輸入直流電流為2.5A/12VDC、1.2A/24VDC；

  2. 電流精度：±5%（12/24VDC 輸入），電流紋波5%（額定電流下）；

  3. 靜態功耗：PWM 調光關斷時，最大輸入電流7mA/12VDC；

  4. 壽命與可靠性：MTBF 最低896.4Khrs（MIL-HDBK-217F，25℃），最高12369.5Khrs（Telcordia TR/SR-332）。

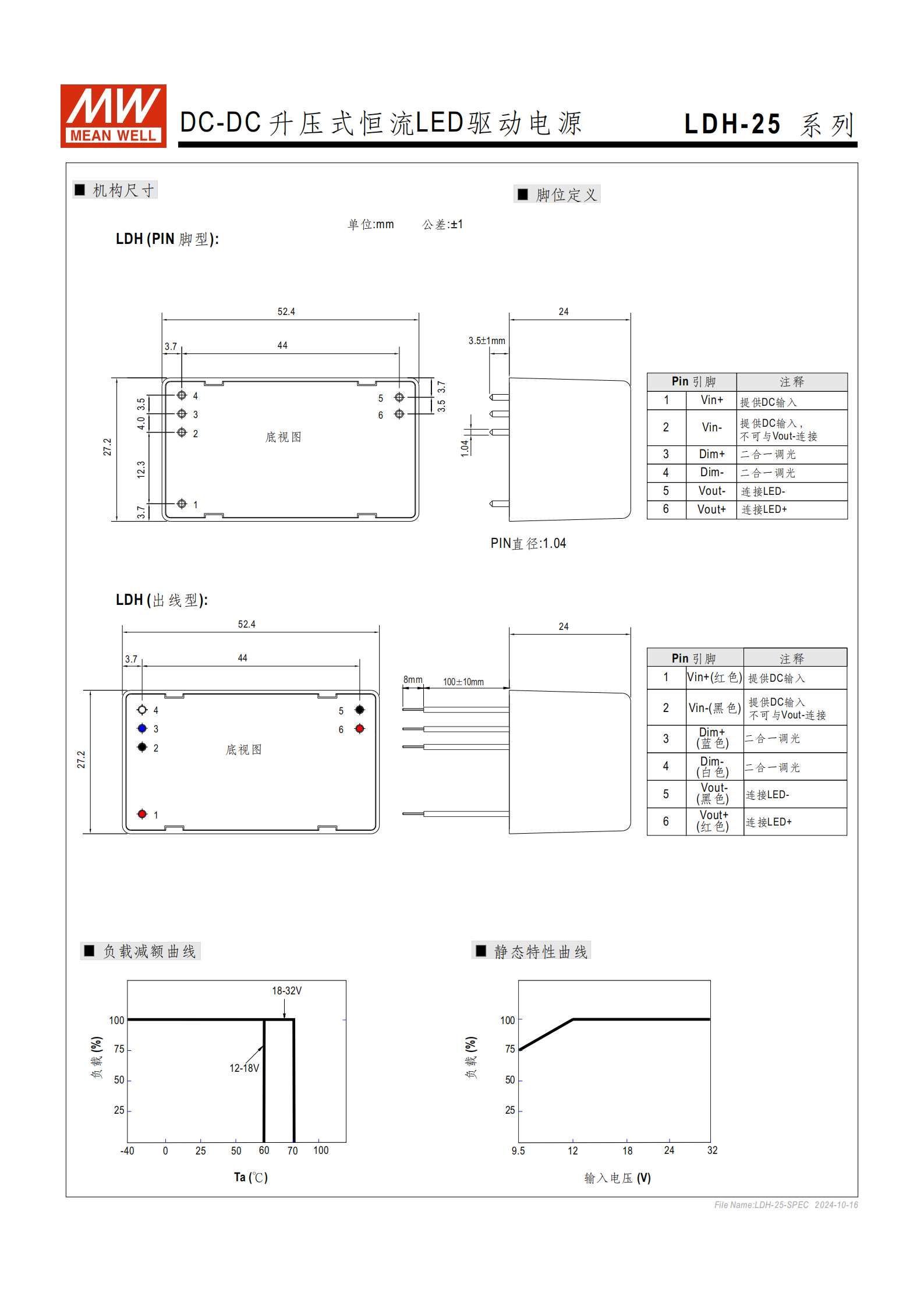

三、結構與腳位定義

  1. 通用尺寸：52.427.224mm(LWH)，公差 ±1mm；重量：PIN 腳型50g，出線型57g；

  2. 引腳 / 出線共 6 路，核心定義一致（Vin - 與 Vout - 嚴禁連接）：

    • PIN 腳型：Pin1=Vin+、Pin2=Vin-、Pin3=Dim+、Pin4=Dim-、Pin5=Vout-、Pin6=Vout+；

    • 出線型：紅 = Vin+/Vout+、黑 = Vin-/Vout-、藍 = Dim+、白 = Dim-，線長100±10mm；

  3. 包裝規格：PIN 腳型 200pcs/11Kg/0.89CUFT，出線型 200pcs/12.4Kg/0.98CUFT。

四、核心功能：二合一調光

支持0-10V 直流調光和1KHz-3KHz 10V PWM 信號調光，為核心功能，關鍵要求：

  1. 調光接線：在 Dim + 與 Dim - 間接入調光信號，Dim - 嚴禁與 Vo - 連接，不使用調光功能時 Dim 端保持開路；

  2. 調光比例：最小調光比例約8%，0%<Iout<8% 時電流精度無定義；

  3. 關斷特性：0V 直流輸入 / 10V PWM 占空比 0% 時，輸出電壓等于輸入電壓；

  4. 效率關聯：不同機型、不同輸入電壓下，效率隨串聯 LED 數量變化，24VDC 輸入效率整體高于 12VDC 輸入。

五、環境與物理特性

  1. 工作環境：溫度 **-40~+70℃（需參考負載減額曲線），濕度20%~90% RH**（無冷凝）；儲存環境：溫度 **-40~+85℃，濕度10~95%RH**；

  2. 溫度系數：±0.03%/℃（0~50℃）；

  3. 耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；

  4. 焊接溫度：波峰焊接265℃/5s(max)，手工焊接390℃/3s(max)；

  5. 海拔減額：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。

六、保護功能

  1. 短路保護：輸出短路會導致電源損壞，無自恢復；

  2. 過電壓保護 (OVP)：各機型對應不同保護電壓范圍（見表二），空載時輸出電壓上升至 OVP 值后，下降至輸入電壓時重啟恢復；

  3. 附加注意：輸入端正負極不可接反、不可有負壓，否則會損壞電源。

七、安規與電磁兼容

  1. 安全規范：通過LVD BS EN/EN61347-1、BS EN/EN61347-2-13、EAC TP TC 004認證；

  2. 電磁兼容：發射符合BS EN/EN55015、EAC TP TC 020；抗擾度符合BS EN/EN61547、BS EN/EN61000-4-2/3/4/6/8（輕工業標準）、EAC TP TC 020；

  3. EMC 測試：BS EN/EN55015 基于電池電源直流輸入完成。

八、應用要求與注意事項

  1. 電壓匹配要求：

    • 非調光應用：輸出電壓至少比輸入電壓大3V；

    • 調光應用：輸出電壓必須為輸入直流電壓的2 倍；

    • 輸入電壓 < 11V 時，輸出電流降至額定電流的80% 以上。

  2. 配線要求：輸入端電流較大，需留意線壓降問題，避免影響電源正常工作；

  3. 調光滅燈：調光輸入至 OFF 態時，輸出電壓與輸入電壓一致，需確認是否導致 LED 微亮；

  4. EMC 適配：

    • 電池供電：無需額外輸入濾波器和電容器；

    • 直流總線供電：需增加100uF/35V 電解電容 (C1) +11.5mH 共模電感 (LF1) 以滿足 EMC 要求；

  5. 壽命關聯：外殼最高溫度點 Tc<TMP<80℃時，使用工作壽命大于3500 小時；

  6. 負載減額：負載占比需根據輸入電壓（9.5-12V/12-18V/18-32V）和環境溫度調整，溫度越高、輸入電壓越低，負載占比需相應降低。

關鍵問題

問題 1（應用匹配類）：LDH-25 系列不同機型的輸出電壓范圍與額定電流如何匹配，適配多少串聯 LED？

答案：該系列分 250/350/500/700mA 四檔額定電流，輸出電壓范圍隨電流增大而降低，分別為 12.5~84VDC、12.5~72VDC、12.5~50VDC、12.5~36VDC；適配串聯 LED 數量與 LED 正向壓降（Vf）相關，以 24VDC 輸入為例，LDH-25-700（Vf=3.29V）可適配 9-12 顆，LDH-25-250（Vf=3.05V）可適配 9-27 顆，且 LED 數量會直接影響電源轉換效率，需按效率曲線選擇最優數量。

問題 2（功能使用類）：LDH-25 系列的二合一調光功能有哪些關鍵使用規則，調光時需注意什么？

答案：該系列支持 0-10V 直流和 1KHz-3KHz 10V PWM 二合一調光，核心規則：1. 調光信號接 Dim + 與 Dim - 端，Dim - 嚴禁與 Vout - 連接，不調光時 Dim 端保持開路；2. 最小調光比例約 8%，0%< 輸出電流 < 8% 時精度無定義；3. 0V 直流調光 / 10V PWM 占空比 0% 時，輸出電壓等于輸入電壓，需確認是否導致 LED 微亮；4. 調光應用時，輸出電壓必須達到輸入電壓的 2 倍，否則無法正常調光。

問題 3（工程部署類）：在戶外太陽能路燈場景使用 LDH-25 系列，需遵循哪些核心應用與環境要求？

答案：太陽能路燈為該系列核心應用場景，核心要求：1. 供電匹配：輸入電壓需在 9.5~32VDC 范圍內，輸入端正負極不可接反，輸入端配線需考慮線壓降；2. 環境適配：工作溫度 - 40~+70℃，需按負載減額曲線根據實際溫度調整負載，海拔超 2000 米時環境溫度按 3.5℃/1000m 降額；3. 散熱與壽命：外殼最高溫度需低于 80℃，保證工作壽命超 3500 小時，全灌膠設計可滿足戶外防潮散熱需求；4. EMC 與接線：若由太陽能直流總線供電，需增加 100uF/35V 電解電容 + 11.5mH 共模電感，且 Vin - 與 Vout - 嚴禁連接；5. 電壓匹配：若非調光應用，輸出電壓需比輸入電壓大 3V 以上，輸入電壓 < 11V 時輸出電流會降至額定值 80% 以上。
