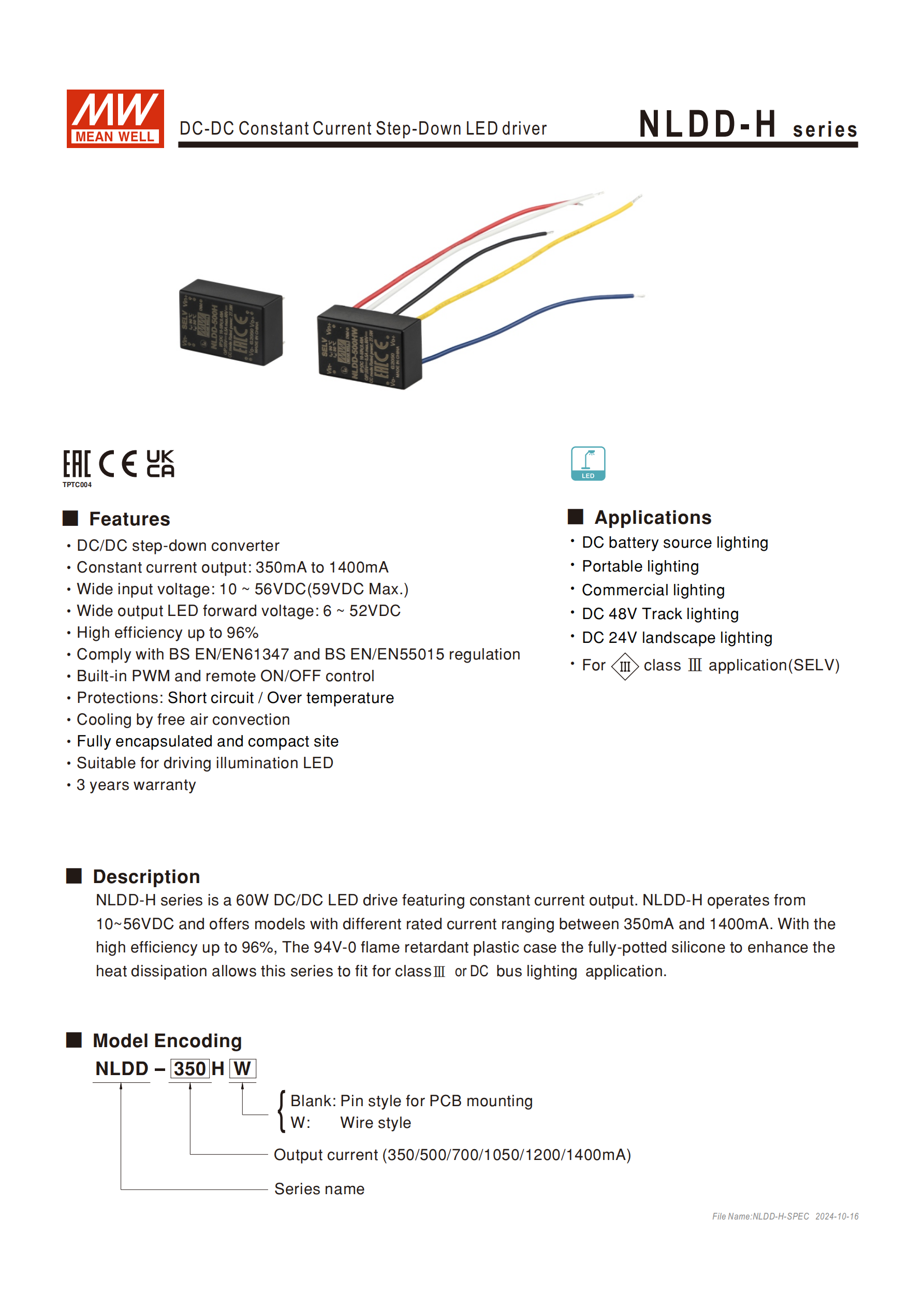

明緯 NLDD-H 系列是60W 直流轉直流恒流降壓式 LED 驅動電源，輸入電壓覆蓋10~56VDC（最大 59VDC），輸出恒流可選350mA~1400mA、輸出電壓6~52VDC（1200/1400mA 機型為 6~46VDC），最高轉換效率達96%，具備PWM 調光 / 遙控開關、短路 / 過溫自恢復保護，采用 UL94-V0 防火等級灌膠外殼，分 Pin 針版（H）和線材版（HW）兩種規格，適配直流電池供電、移動式、商業照明等 Class Ⅲ 應用，提供3 年保固，MTBF 最低達 1000Khrs（25℃）。
本文檔為明緯 NLDD-H 系列DC-DC 恒流降壓式 LED 驅動電源的使用手冊，核心為 60W 規格的 LED 驅動解決方案，從產品核心特性、型號、電氣規格、結構配置、應用等多維度做了詳細說明，關鍵信息如下：
一、核心產品特性
功能類型：60W 直流轉直流恒流降壓轉換器，專為 LED 照明驅動設計，自然風冷、全封閉小巧機身，采用Epoxy（UL94-V0） 防火等級灌膠材質增強散熱；
電性能核心：輸入電壓10~56VDC（最大 59VDC），輸出恒流可選350/500/700/1050/1200/1400mA，輸出電壓6~52VDC（1200/1400mA 機型為 6~46VDC），最高轉換效率 96%（36/48VDC 滿載工況）；
控制與保護：內置PWM 調光（100~1KHz） 和遙控開 / 關功能，具備短路、過溫自恢復保護（過溫保護觸發條件為 IC1 結溫超 165℃）；
認證與質保：符合 BS EN/EN61347、BS EN/EN55015 等規范，通過 EAC TP TC 004 認證，提供3 年保固，MTBF 最低達1000Khrs（25℃，MIL-HDBK-217F 標準）。
二、型號編碼規則
NLDD-XXXH/W 為完整型號，各部分含義：
NLDD：系列名稱；
XXX：輸出電流，可選 350/500/700/1050/1200/1400（單位 mA）；
H：Pin 針版型，適用于 PCB 安裝；W：線材版。

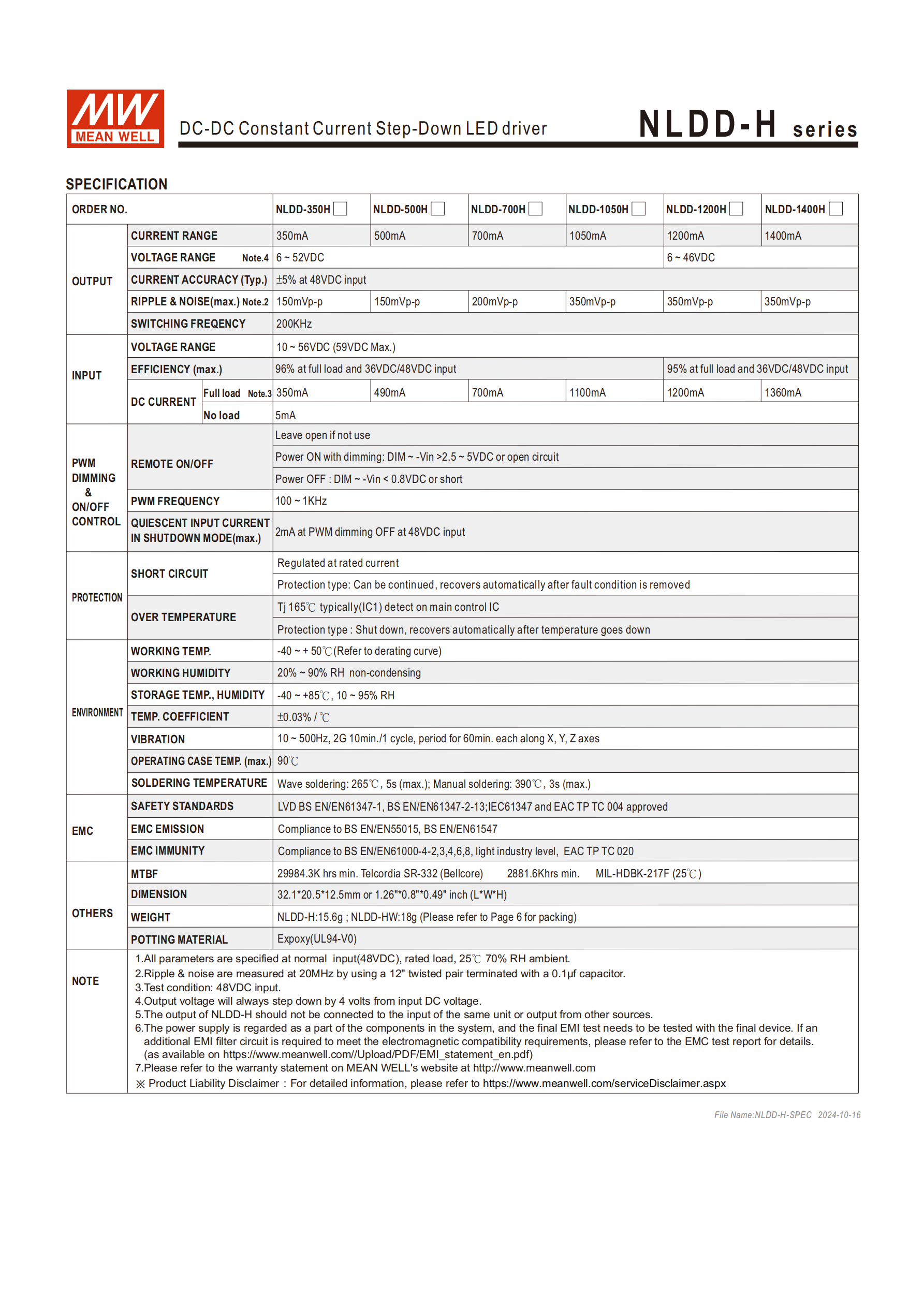

三、關鍵電氣規格（核心參數表）
| 項目 | 規格參數 |
|---|---|
| 輸出額定電流 | 350/500/700/1050/1200/1400mA（六檔可選） |
| 輸出電壓范圍 | 6~52VDC（350~1050mA）；6~46VDC（1200~1400mA） |
| 電流精度（Typ.） | ±5%（48VDC 輸入） |
| 紋波 & 噪音（max.） | 350/500mA：150mVp-p；700mA：200mVp-p；1050/1200/1400mA：350mVp-p |
| 開關頻率 | 200KHz |
| 輸入電壓范圍 | 10~56VDC（Max 59VDC） |
| PWM 調光頻率 | 100~1KHz |
| 關機模式輸入靜態電流 | ≤2mA（48VDC 輸入，PWM 調光關閉） |
| 溫度系數 | ±0.03%/℃ |

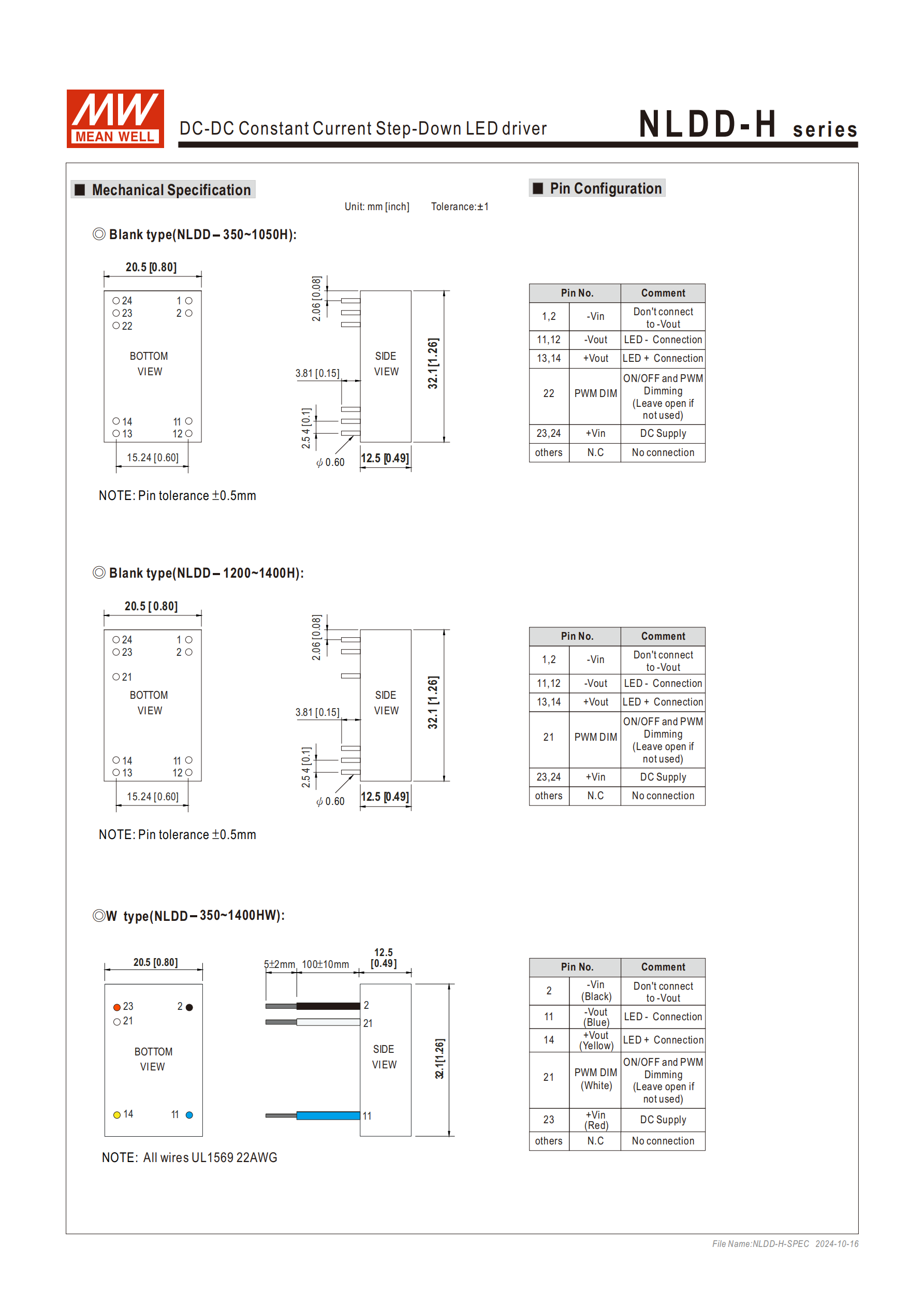

四、引腳與結構配置
物理尺寸與重量：統一為32.120.512.5mm（1.260.80.49 英寸），Pin 針版（H）重 15.6g，線材版（HW）重 18g；
引腳分檔設計（公差 ±0.5mm）：
350~1050H：PWM DIM 為 22 腳，+Vin 為 23/24 腳，-Vin 為 1/2 腳，±Vout 為 13/14、11/12 腳；
1200~1400H：PWM DIM 為 21 腳，其余電源腳與上述一致；
HW 版：采用UL1569 22AWG 分色線材，+Vin（紅）、-Vin（黑）、-Vout（藍）、+Vout（黃）、PWM DIM（白）。
工藝耐受：波峰焊接溫度≤265℃/5s，手工焊接≤390℃/3s；耐振動為 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
五、環境工作要求
工作溫度：0~40℃（需參考減額曲線，1200/1400mA 機型溫漂影響更明顯）；
工作濕度：20%~90% RH，無冷凝；
儲存條件：溫度 - 40~+85℃，濕度 10%~95% RH。

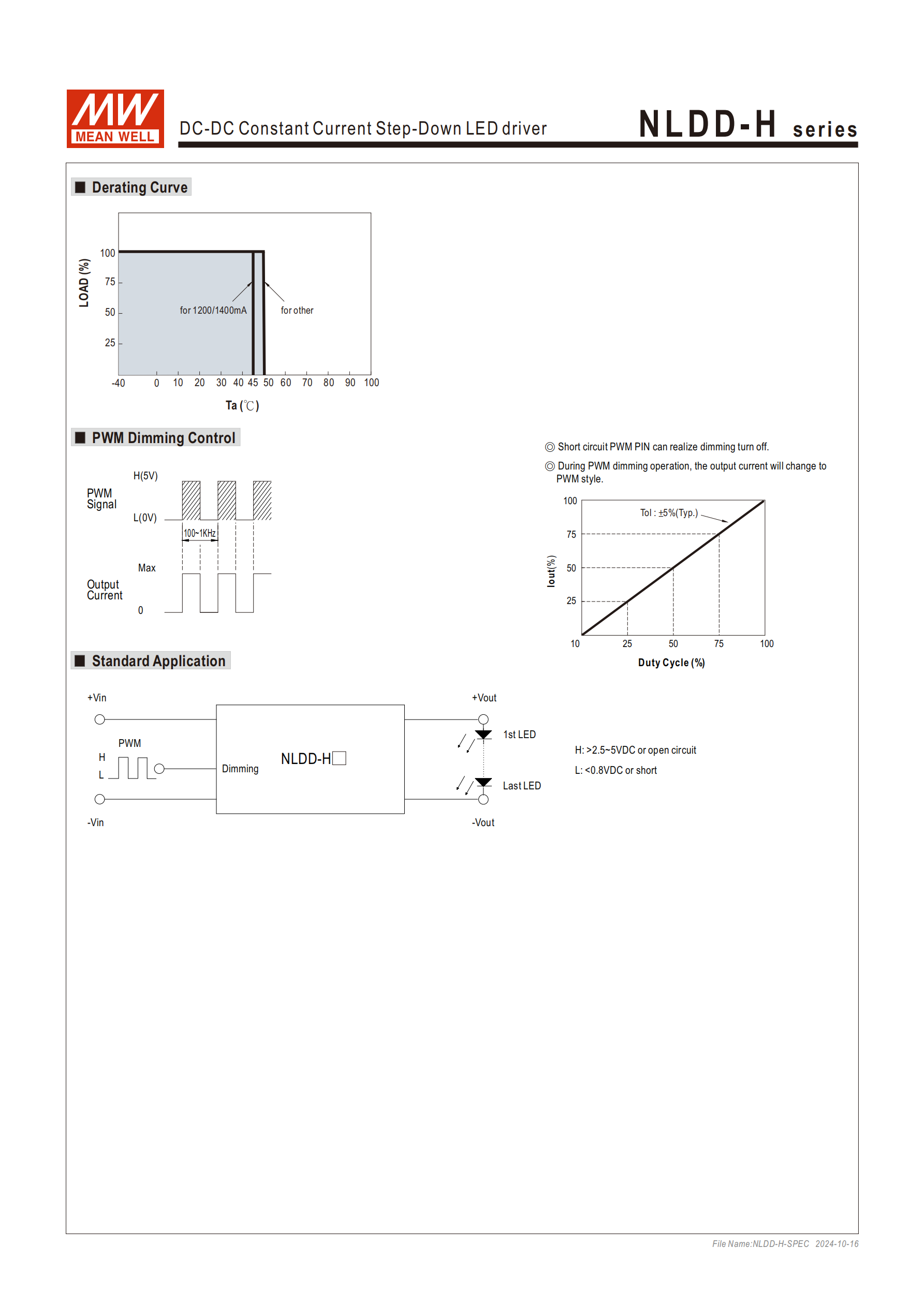

六、PWM 調光與應用規范
PWM 調光邏輯：DIM 與 - Vin 間電壓 > 2.5~5VDC / 開路為電源開，<0.8VDC / 短路為電源關，短路 PWM 引腳可直接關斷調光，輸出電流隨 PWM 工作周期線性變化（精度 ±5% Typ.）；
應用禁忌：輸出端不可與輸入端 / 其他電源輸出連接，需作為系統組件與終端成品做最終 EMI 測試；
適配場景：直流電池供電照明、移動式照明、商業照明（48V 直流軌道照明、24V 直流景觀照明），適用于Class Ⅲ（SELV） 應用。
七、包裝規格
| 包裝類型 | 最小包裝數量 | 單包裝毛重 | 最大裝箱數 | 整箱毛重 |
|---|---|---|---|---|
| 套管包裝 | 15 PCS | 0.3Kg | 750 PCS | 15.6Kg |
| 托盤式包裝 | 40 PCS | 1.0Kg | 200 PCS | 5.03Kg |
關鍵問題
問題 1（產品選型）：NLDD-H 系列不同輸出電流機型的輸出電壓范圍有何差異，選型時需注意什么？
答案：350/500/700/1050mA 機型的輸出電壓范圍為 6~52VDC，1200/1400mA 機型為 6~46VDC；選型時除匹配 LED 的額定電流外，還需保證 LED 串聯電壓在對應機型的輸出電壓范圍內，且輸出電壓需比輸入電壓最少低 4V，同時不可將輸出端與輸入端 / 其他電源輸出連接。
問題 2（功能使用）：NLDD-H 系列的 PWM 調光和遙控開 / 關功能如何實現，未使用時該如何處理？
答案：PWM 調光頻率支持 100~1KHz，輸出電流隨 PWM 工作周期線性變化（精度 ±5% Typ.）；遙控開 / 關通過 DIM 引腳與 - Vin 間的電壓控制，>2.5~5VDC 或開路為開機，<0.8VDC 或短路為關機，短路 PWM 引腳可直接關斷調光。若不使用 PWM 調光 / 遙控功能，DIM 引腳需保持開路，且關機模式下 48VDC 輸入的靜態電流最大為 2mA。
問題 3（工程應用）：NLDD-H 系列在安裝和工藝操作中，有哪些關鍵的溫度和機械耐受要求？
答案：1. 焊接溫度：波峰焊接最大 265℃/5s，手工焊接最大 390℃/3s；2. 工作溫度：0~40℃（需參考減額曲線，1200/1400mA 機型受溫度影響更大），儲存溫度 - 40~+85℃；3. 耐振動：10~500Hz 頻率、2G 振幅下，X/Y/Z 三軸各耐受 60 分鐘；4. 灌膠外殼為 UL94-V0 防火等級，工作濕度需控制在 20%~90% RH 且無冷凝。
