LDD-L 系列是明緯推出的 DC-DC 恒流降壓 LED 驅動器，分300~700mA和1000mA兩大電流規格，涵蓋 pin 腳型（L）、線型（LW）、SMD 型（LS）等款式，具備9~36VDC（1000mA 款為 6~36VDC）寬輸入電壓、最高95%的轉換效率，內建 EMI 濾波電路符合相關電磁兼容標準，支持PWM 調光（部分款含模擬調光）和遙控開 / 關，擁有短路、過溫（300~700mA 款）保護且異常后可自動恢復，產品全灌膠（LS 款除外）達IP67等級，工作溫度覆蓋 **-40~+85℃（1000mA 款為 - 40~+71℃）**，MTBF≥2000Khrs，提供 3 年保固，體積小巧、可靠性高，適配各類 LED 照明驅動場景。
本文檔為明緯LDD-L 系列 DC-DC 恒流降壓 LED 驅動器的產品規格書，涵蓋 300~700mA 和 1000mA 兩大電流版本，詳細說明產品特性、電氣規格、保護功能、環境參數、物理尺寸、調光控制、包裝等核心信息，是該系列產品選型、應用的核心參考依據，以下為分模塊詳細總結：
（一）產品核心特性
拓撲結構為DC/DC 降壓轉換器，主打恒流輸出，專為 LED 照明驅動設計，具備低成本、高可靠性、體積小巧的特點，提供3 年保固，MTBF≥2000Khrs（MIL-HDBK-217F，25℃）。
內建 EMI 濾波電路，無需額外輸入濾波器和電容器，電磁兼容符合BS EN/EN55015、FCC part15 class B、EAC TP TC 020標準，抗擾度符合 BS EN/EN61000-4-2/3/4/6/8 A 級輕工業標準。
散熱方式為自然風冷，pin 腳型（L）、線型（LW）全灌膠處理，符合IP67防護等級，SMD 型（LS）無灌膠；灌膠材質為環氧樹脂（UL94-V0）（LS 款除外）。
支持PWM 調光 / 遙控開 / 關，1000mA 款額外增加模擬調光功能，調光引腳未使用時需保持開路。
（二）核心電氣規格
兩大電流版本的核心電氣參數差異顯著，關鍵數值如下表所示，未特別說明時，參數均在 24VDC 輸入、額定負載、25℃/70% RH 環境下測量：

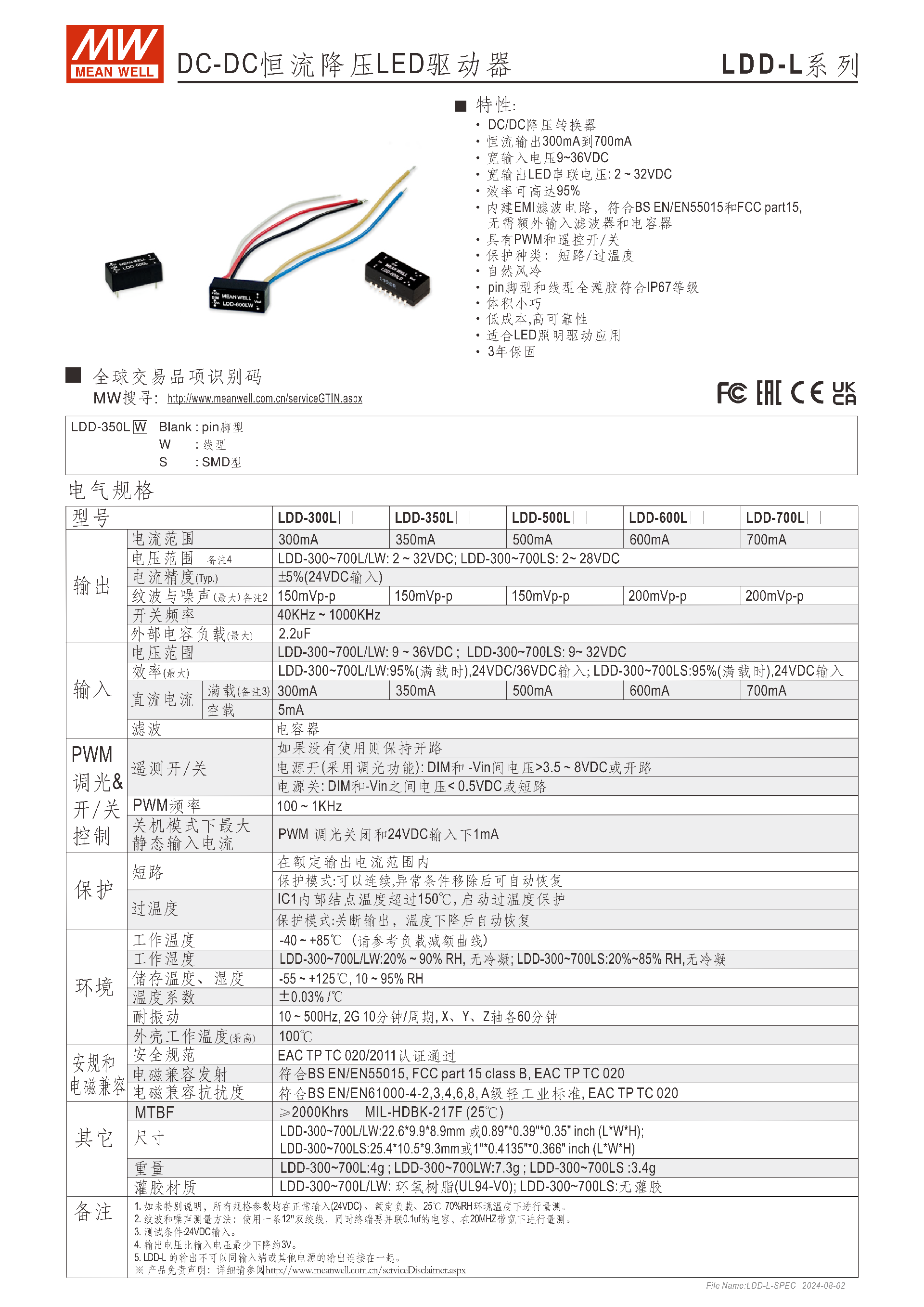

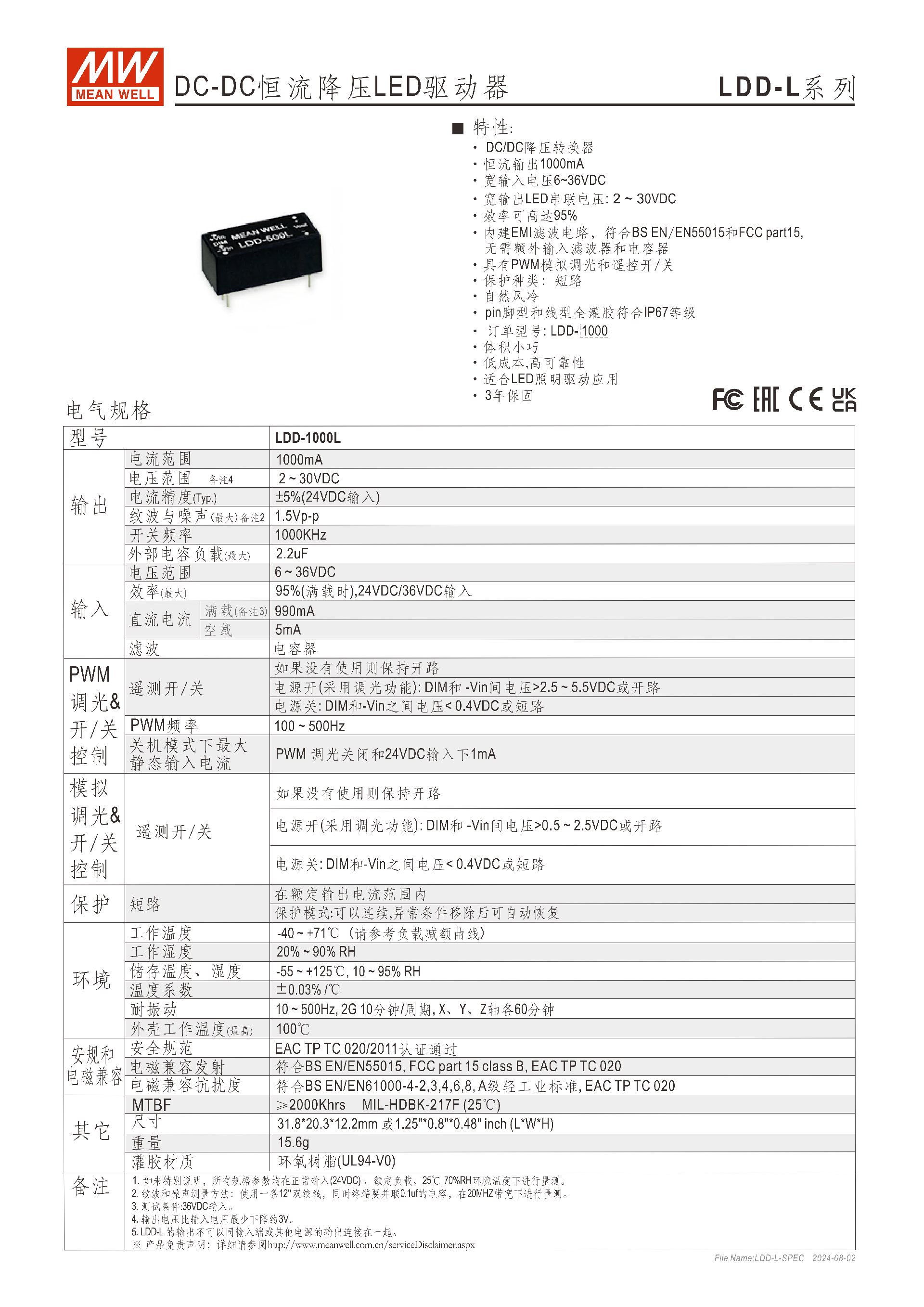

| 項目 | 300~700mA 款（L/LW/LS） | 1000mA 款（LDD-1000L） |
|---|---|---|
| 恒流輸出規格 | 300/350/500/600/700mA，±5% 精度（24VDC 輸入） | 1000mA，±5% 精度（24VDC 輸入） |
| 輸出電壓范圍 | L/LW：2~32VDC；LS：2~28VDC | 2~30VDC |
| 輸入電壓范圍 | L/LW：9~36VDC；LS：9~32VDC | 6~36VDC |
| 轉換效率（最大） | 95%（滿載，24VDC/36VDC 輸入） | 95%（滿載） |
| 紋波與噪聲（最大） | 150/200mVp-p（40K~1000KHz） | 1.5Vp-p |
| 開關頻率 | 40KHz ~ 1000KHz | 1000KHz |
| 外部電容負載（最大） | 2.2uF | 2.2uF |
| 靜態輸入電流（關機） | 1mA（24VDC 輸入，PWM 關閉） | 1mA（24VDC 輸入，PWM 關閉） |
| 輸出電壓要求 | 比輸入電壓最少低 3V | 比輸入電壓最少低 3V |
（三）調光控制功能
該系列核心調光方式為 PWM，1000mA 款新增模擬調光，調光時輸出電流為 PWM 型，電流占空比與 PWM 信號占空比匹配，公差 ±3%（典型值），具體參數：
300~700mA 款（僅 PWM 調光）
PWM 頻率：100~1KHz
電源開：DIM 與 - Vin 間電壓 > 3.5~8VDC 或開路
電源關：DIM 與 - Vin 間電壓 < 0.5VDC 或短路
1000mA 款（PWM + 模擬調光）
PWM 調光：頻率100~500Hz，開：>2.5~5.5VDC / 開路；關：<0.4VDC / 短路
模擬調光：通過 0.5~2.5VDC 直流電壓調整輸出電流，引腳功能與 PWM 復用。
（四）保護功能
保護模式均為異常條件移除后自動恢復，不同版本保護類型不同：
300~700mA 款：含短路保護和過溫度保護
短路保護：額定輸出電流范圍內可連續保護；
過溫保護：IC 內部結點溫度超過 **150℃** 時關斷輸出，溫度下降后自動恢復。
1000mA 款：僅含短路保護，額定輸出電流范圍內連續保護。
重要注意：LDD-L 系列輸出不可與輸入端或其他電源輸出連接。
（五）環境與機械參數
環境參數
工作溫度：300~700mA 款 **-40 ~ +85℃（需參考負載減額曲線）；1000mA 款-40 ~ +71℃**；
工作濕度：300~700mA 款 L/LW 為 20%~90% RH（無冷凝）、LS 為 20%~85% RH（無冷凝）；1000mA 款 20%~90% RH；
儲存溫濕度：-55 ~ +125℃，10 ~ 95%RH，全系列溫度系數 **±0.03%/℃**；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
外殼最高工作溫度：100℃。
物理尺寸與重量（全系列引腳尺寸誤差 ±0.05mm）

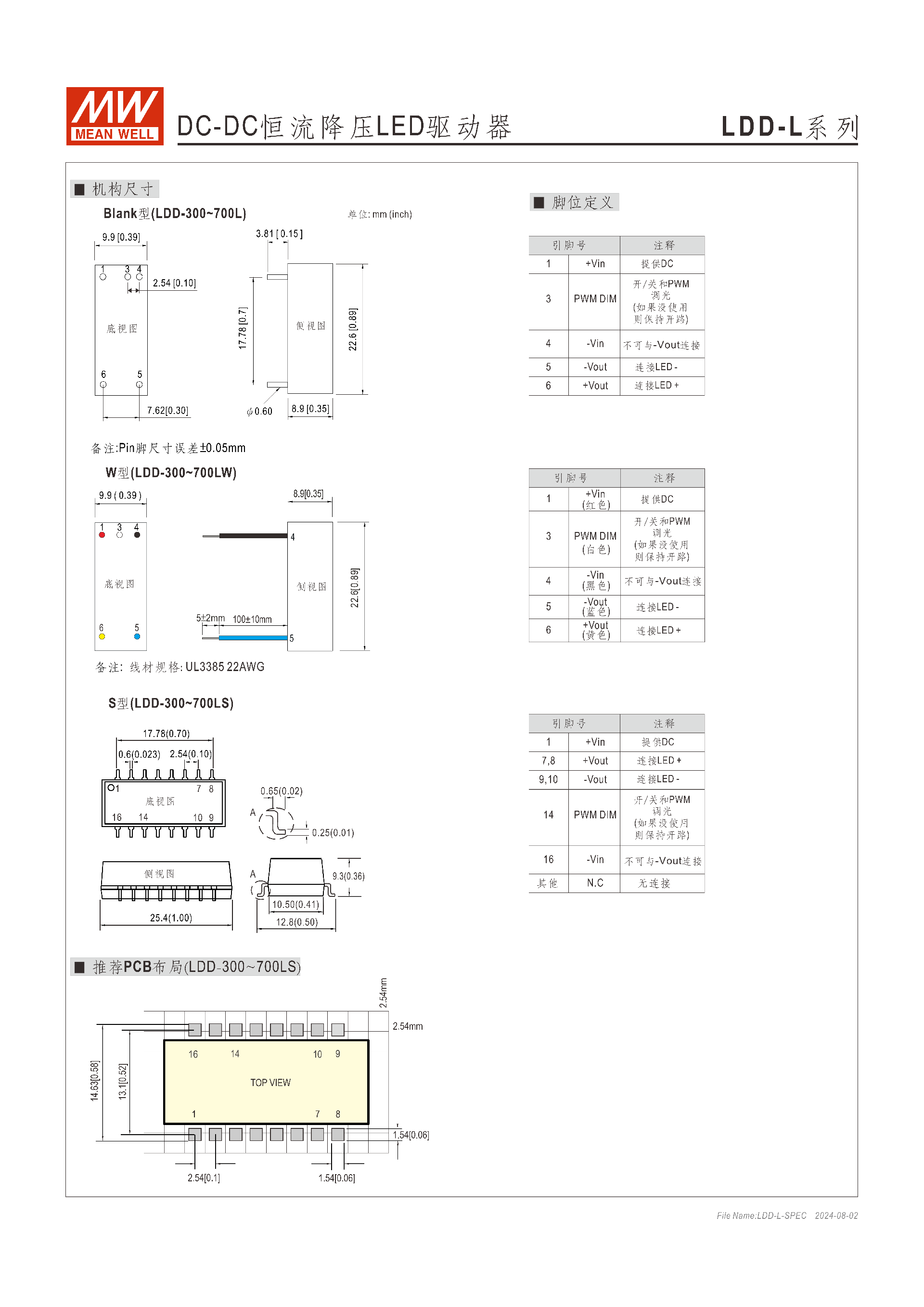

300~700mA 款：L 型 22.69.98.9mm（4g）、LW 型同尺寸（7.3g）、LS 型 25.410.59.3mm（3.4g）；
1000mA 款：31.820.312.2mm（15.6g）；
線型（LW）線材規格為UL3385 22AWG，線長 100±10mm。
焊接要求：SMD 型（LS）回流焊峰值溫度240℃（最多 10 秒），>220℃的持續時間最多 60 秒。
（六）腳位定義
全系列引腳功能核心分為 + Vin、-Vin、PWM DIM、+Vout、-Vout，不同款式引腳編號 / 標識不同，核心規則：
L/LW 款：6 引腳，1 (+Vin)、3 (PWM)、4 (-Vin)、5 (-Vout)、6 (+Vout)；LW 款線材對應紅 (+Vin)、白 (PWM)、黑 (-Vin)、藍 (-Vout)、黃 (+Vout)；
LS 款：16 引腳，僅 1 (+Vin)、14 (PWM)、16 (-Vin)、7/8 (+Vout)、9/10 (-Vout) 有效，其余無連接；

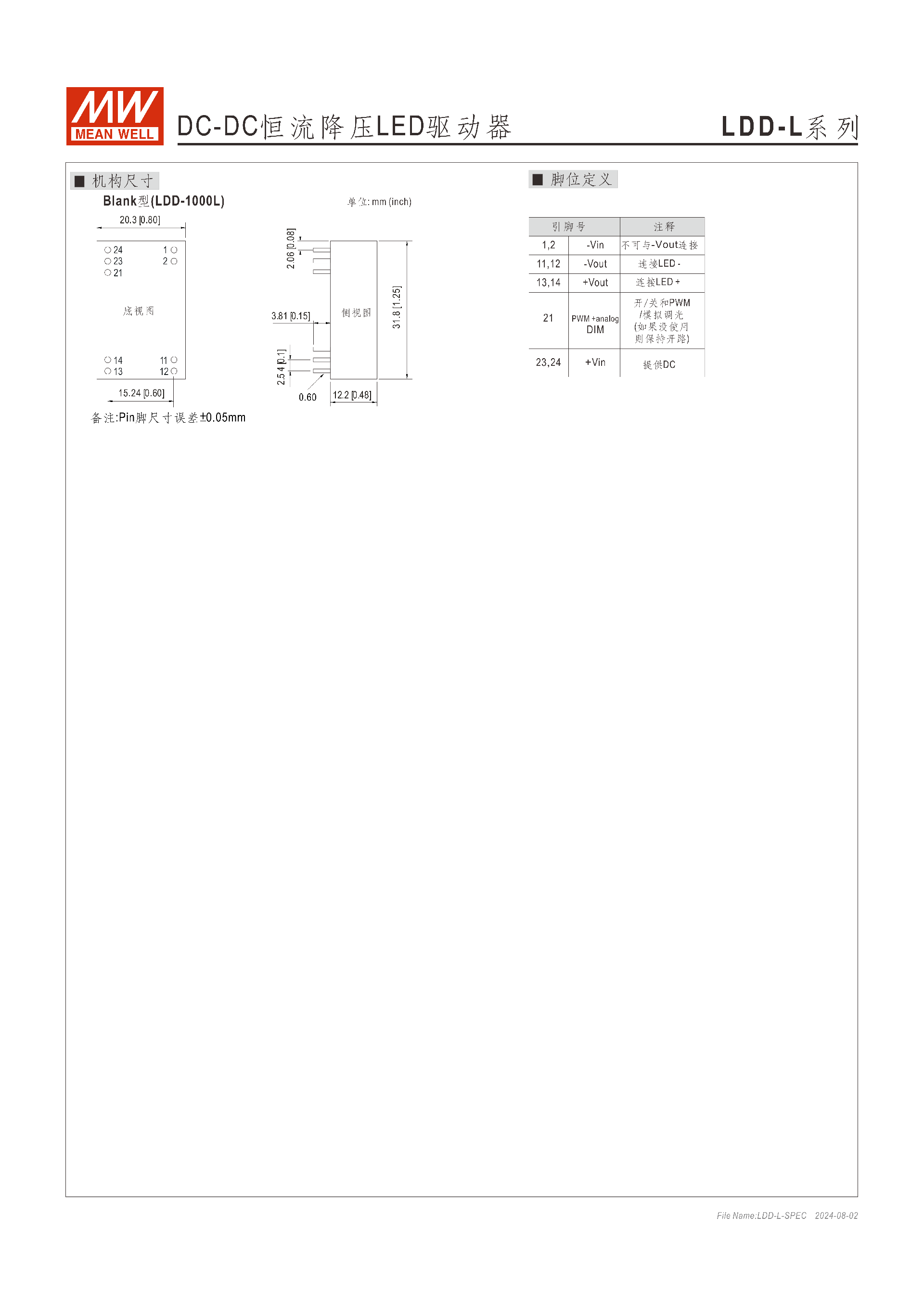

1000mA 款：24 引腳，1/2 (-Vin)、11/12 (-Vout)、13/14 (+Vout)、21 (PWM + 模擬 DIM)、23/24 (+Vin) 有效，其余無連接；
通用規則：-Vin不可與 - Vout 連接，PWM DIM 引腳未使用時必須保持開路。
（七）包裝規格
全系列采用套管包裝（標準），LW 款額外有紙盒包裝，不同款式最小采購量、裝箱數、毛重不同，核心參數：
L 款（300~700mA）：每管最小采購 50 個，毛重 280g / 管，最大裝箱 2500 個 / 箱，毛重 14.8Kg；
LW 款（300~700mA）：紙盒包裝，每盒 48 個，430g / 盒，最大裝箱 576 個 / 箱，5.96Kg；
LS 款（300~700mA）：每管最小采購 19 個，100g / 管，最大裝箱 2280 個 / 箱，12.8Kg；
1000mA 款：每管最小采購 15 個，260g / 管，最大裝箱 750 個 / 箱，13.8Kg；
外箱通用尺寸：L620 x W230 x H230（mm）。
（八）應用補充
效率特性：滿載時效率最高達 95%，效率隨輸出電壓（LED 串聯數量）變化，LED 數量越多效率越接近峰值；
負載減額：300~500mA 款在 85℃時需降額，600~1000mA 款在 71℃時需降額；
四、關鍵問題
問題 1：LDD-L 系列 300~700mA 款與 1000mA 款在輸入輸出電壓、調光功能上的核心差異是什么？
答案：輸入電壓上，300~700mA 款 L/LW 為 9~36VDC、LS 為 9~32VDC，1000mA 款為 6~36VDC，覆蓋更低輸入電壓；輸出電壓上，300~700mA 款 L/LW 為 2~32VDC、LS 為 2~28VDC，1000mA 款為 2~30VDC；調光功能上，300~700mA 款僅支持 100~1KHz 的 PWM 調光，1000mA 款新增 0.5~2.5VDC 的模擬調光，且 PWM 調光頻率為 100~500Hz，二者 PWM 調光的電壓閾值也不同（300~700mA 款開 > 3.5~8VDC、關 <0.5VDC；1000mA 款開> 2.5~5.5VDC、關 < 0.4VDC）。
問題 2：LDD-L 系列的保護功能有哪些，不同版本的保護機制有何區別？
答案：該系列核心保護為短路保護，300~700mA 款額外增加過溫度保護，且所有保護均為異常條件移除后自動恢復；短路保護：全系列在額定輸出電流范圍內均可實現連續短路保護，異常移除后自動恢復；過溫保護：僅 300~700mA 款具備，當 IC 內部結點溫度超過 150℃時，驅動器會立即關斷輸出，待溫度下降至安全范圍后自動恢復輸出，1000mA 款無此保護功能。
問題 3：LDD-L 系列不同款式（L/LW/LS/1000L）的物理特性與使用場景有何適配性？
答案：①L 款（300~700mA/1000mA）為 pin 腳型，全灌膠 IP67，體積小巧（300~700mA 款 22.69.98.9mm），適配 PCB 焊接的小型 LED 照明設備；②LW 款（300~700mA）為線型，帶 UL3385 22AWG 線材，全灌膠 IP67，無需焊接，適配需要引線連接、安裝空間靈活的 LED 燈具；③LS 款（300~700mA）為 SMD 型，無灌膠，支持回流焊（峰值 240℃≤10 秒），適配貼片式 PCB 設計的微型 LED 照明產品，需注意工作濕度為 20%~85% RH（無冷凝），低于 L/LW 款；④1000mA 款僅 pin 腳型，尺寸稍大（31.820.312.2mm）、重量 15.6g，支持 PWM + 模擬調光，適配需要大電流、雙調光模式的中大功率 LED 照明場景，工作溫度上限為 71℃，低于 300~700mA 款的 85℃。
