明緯 LDD-H-DA 系列是具備 DALI 功能的 DC-DC 恒流降壓 LED 驅動器，分引腳型和線型兩種類型，輸出恒流覆蓋350mA~1400mA、寬輸入電壓6~50VDC、輸出 LED 串聯電壓3~45VDC，最高效率達95%，內建 EMI 濾波電路符合 BS EN/EN55015 標準，支持PWM、模擬調光及 DALI 控制，具備短路自恢復保護，全灌膠達到IP65防護等級，工作溫度 **-40~+85℃**，體積小巧（40.623.510.1mm）且提供 3 年保固，專為 LED 照明驅動設計。
本文檔為明緯LDD-H-DA 系列DC-DC 恒流降壓帶 DALI 功能 LED 驅動器的技術規格書，涵蓋產品核心特性、電氣參數、結構腳位、環境要求、安規兼容、包裝及使用備注等全維度信息，以下為分點詳細總結：
一、核心產品特性
功能定位：專為 LED 照明驅動設計的 DC-DC 恒流降壓轉換器，集成 DALI 控制功能，分 ** 引腳型（LDD-xxxH-DA）和線型（LDD-xxxH-WDA）** 兩種類型，支持 PWM / 模擬調光及遙控開 / 關。
關鍵電氣指標：恒流輸出350mA~1400mA（4 款型號），寬輸入電壓6~50VDC，LED 串聯輸出電壓3~45VDC，滿載最高效率達95%（48VDC 輸入 / 350-1050mA、28VDC 輸入 / 1400mA）。
電路與防護：內建 EMI 濾波電路，無需額外輸入濾波器 / 電容器，符合 BS EN/EN55015 標準；全灌膠工藝采用環氧樹酯（UL94-V0），達到IP65防護等級，僅支持自然風冷；具備短路自恢復保護，異常條件移除后自動恢復。
物理與質保：體積小巧，尺寸為40.623.510.1mm（1.60.930.40 英寸），引腳型單顆 18g、線型單顆 23g；提供3 年保固，平均無故障時間（MTBF）最小1000Khrs（25℃，MIL-HDBK-217F 標準）。

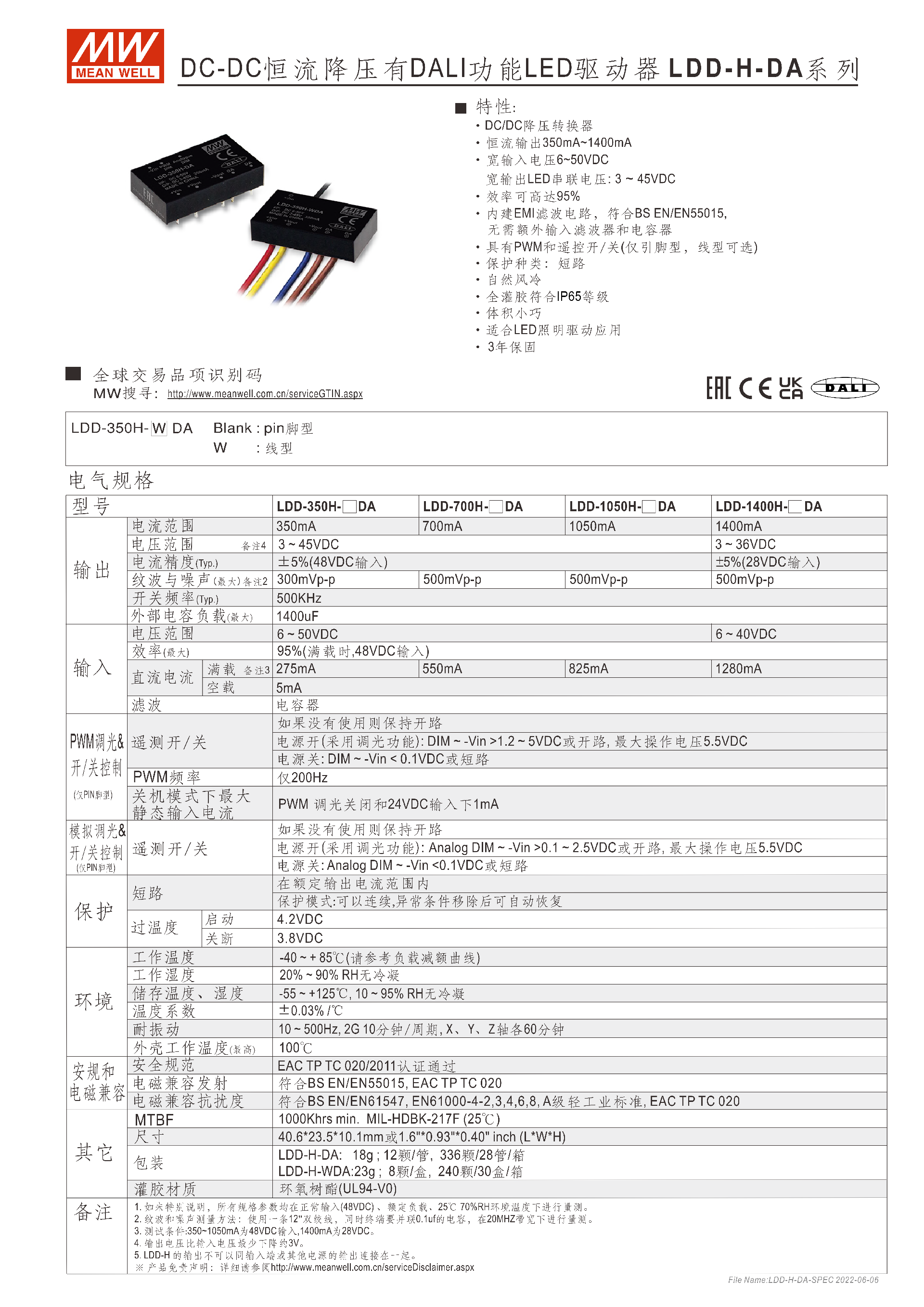

二、核心電氣規格（4 款型號）
| 型號 | 輸出恒流 | 輸出電壓范圍 | 紋波與噪聲（最大） | 輸入電壓范圍 | 滿載直流輸入電流 |
|---|---|---|---|---|---|
| LDD-350H-DA | 350mA | 3~45VDC | 300mVp-p | 6~50VDC | 275mA |
| LDD-700H-DA | 700mA | 3~45VDC | 500mVp-p | 6~50VDC | 550mA |
| LDD-1050H-DA | 1050mA | 3~45VDC | 500mVp-p | 6~50VDC | 825mA |
| LDD-1400H-DA | 1400mA | 3~36VDC | 500mVp-p | 6~40VDC | 1280mA |
| 通用參數：電流精度 ±5%（48VDC 輸入）；開關頻率 500KHz（典型）；外部電容負載最大 1400uF；關機模式（PWM 關閉 + 24VDC 輸入）靜態輸入電流最大 1mA。 |

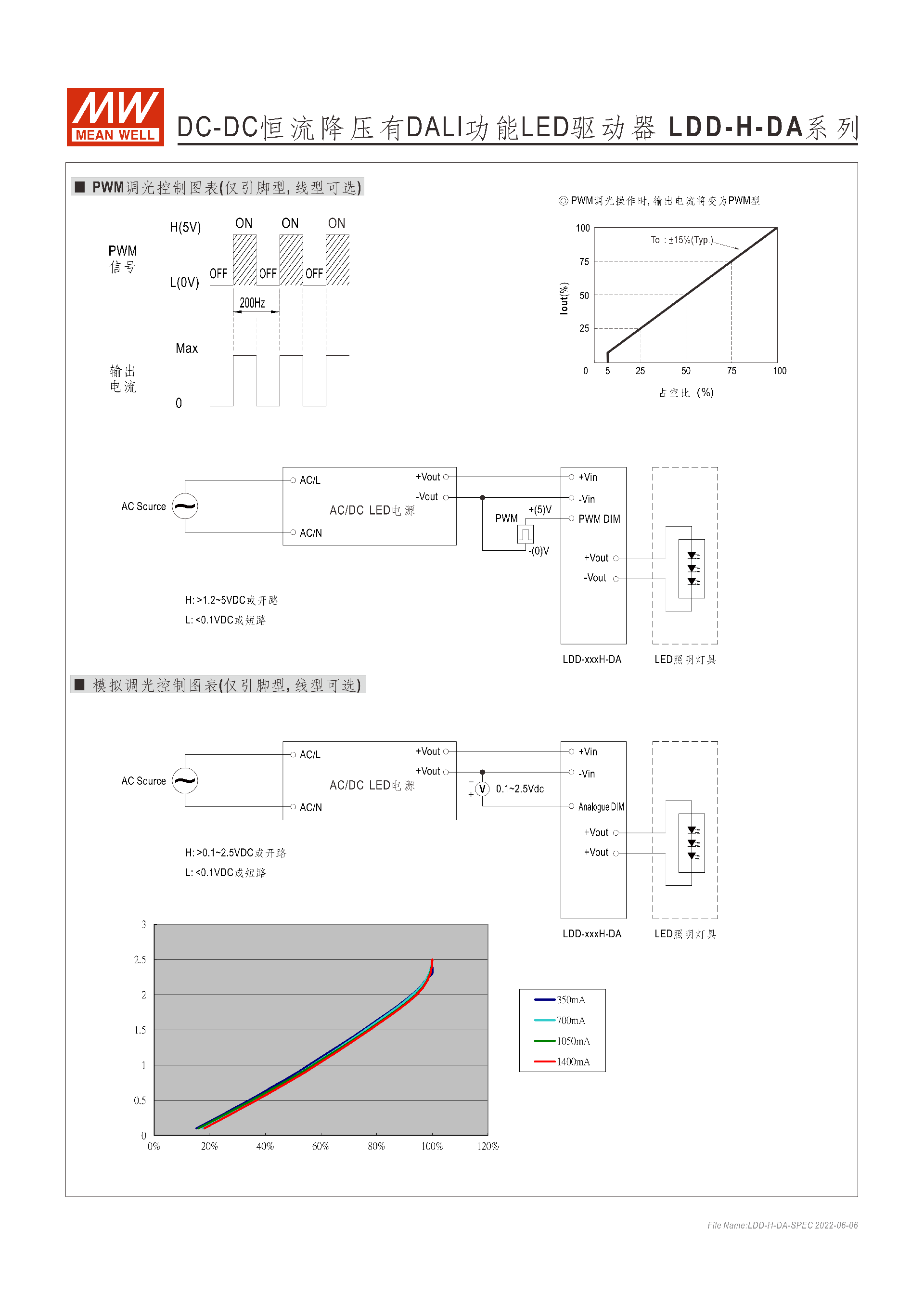

三、調光與控制功能
DALI 控制：引腳 7/8 為 DA 接口，直接連接 DALI 控制器，引腳型 / 線型均支持。
PWM 調光（僅引腳型）：PWM 頻率最大200Hz，DIM 引腳與 - Vin 電壓 **>1.2~5VDC / 開路為電源開，<0.1VDC / 短路 ** 為電源關；輸出電流與 PWM 占空比線性關聯，誤差 ±15%（典型）。
模擬調光（僅引腳型）：Analogue DIM 引腳與 - Vin 電壓 **>0.1~2.5VDC / 開路為電源開，<0.1VDC / 短路 ** 為電源關；輸出電流隨調光電壓 0.1-2.5VDC 線性變化。
未使用處理：調光 / 遙測開 / 關引腳若不使用，需保持開路。

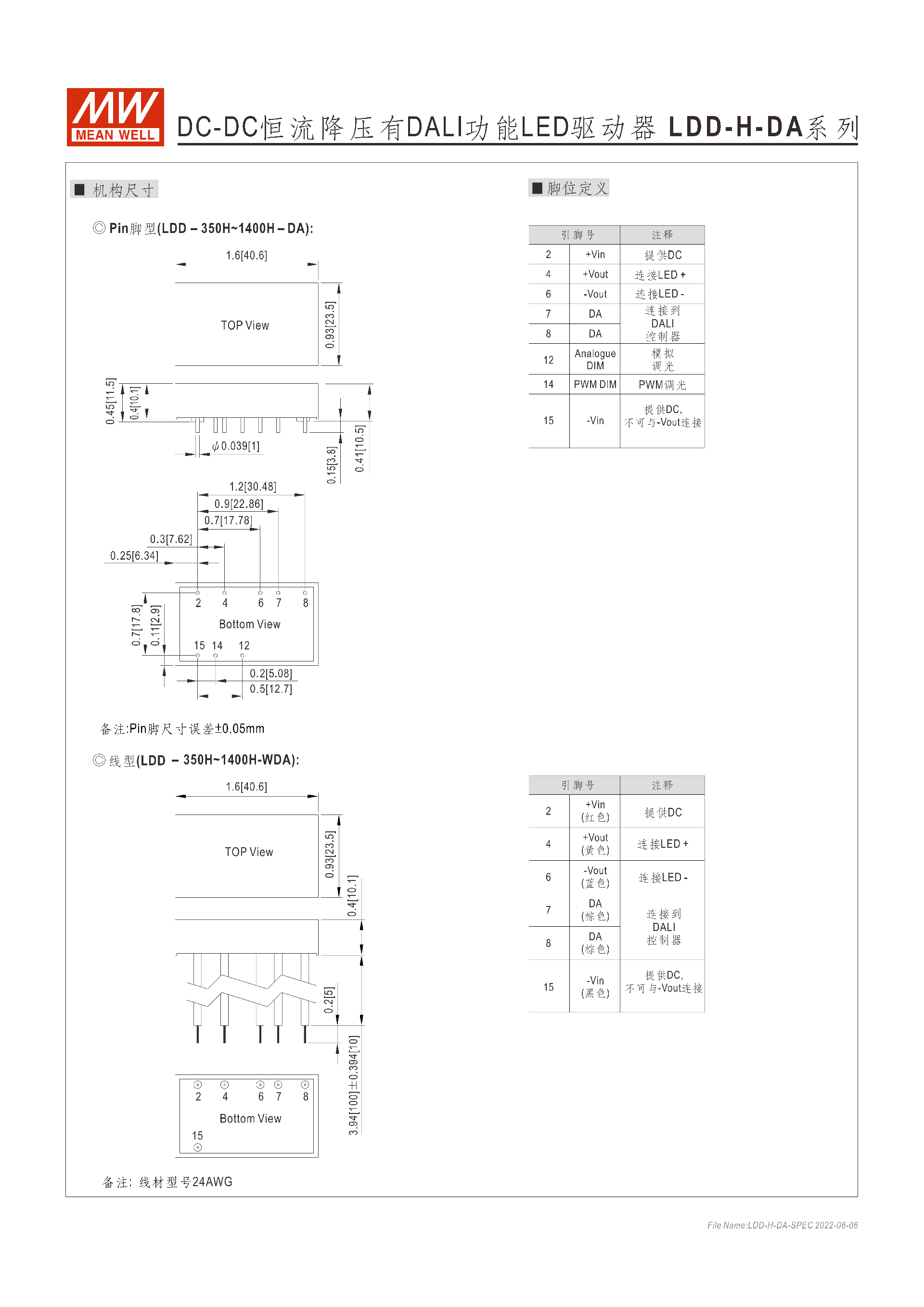

四、結構與腳位定義
尺寸與線材：引腳型尺寸 40.623.510.1mm，腳位尺寸誤差 ±0.05mm；線型搭配24AWG 線材，線材帶顏色標識。
核心腳位定義（通用）
引腳號 引腳名稱 / 顏色（線型） 功能說明 2 +Vin / 紅色 直流輸入正極 4 +Vout / 黃色 LED 連接正極 6 -Vout / 藍色 LED 連接負極 7/8 DA / 棕色 連接 DALI 控制器 12 Analogue DIM / 無 模擬調光（僅引腳型） 14 PWM DIM / 無 PWM 調光（僅引腳型） 15 -Vin / 黑色 直流輸入負極，不可接 - Vout
五、環境與負載要求
溫濕度
工作：-40~+85℃（需參考負載減額曲線），20%~90% RH 無冷凝；
儲存：-55~+125℃，10%~95% RH 無冷凝；
外殼最高工作溫度：100℃。
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。

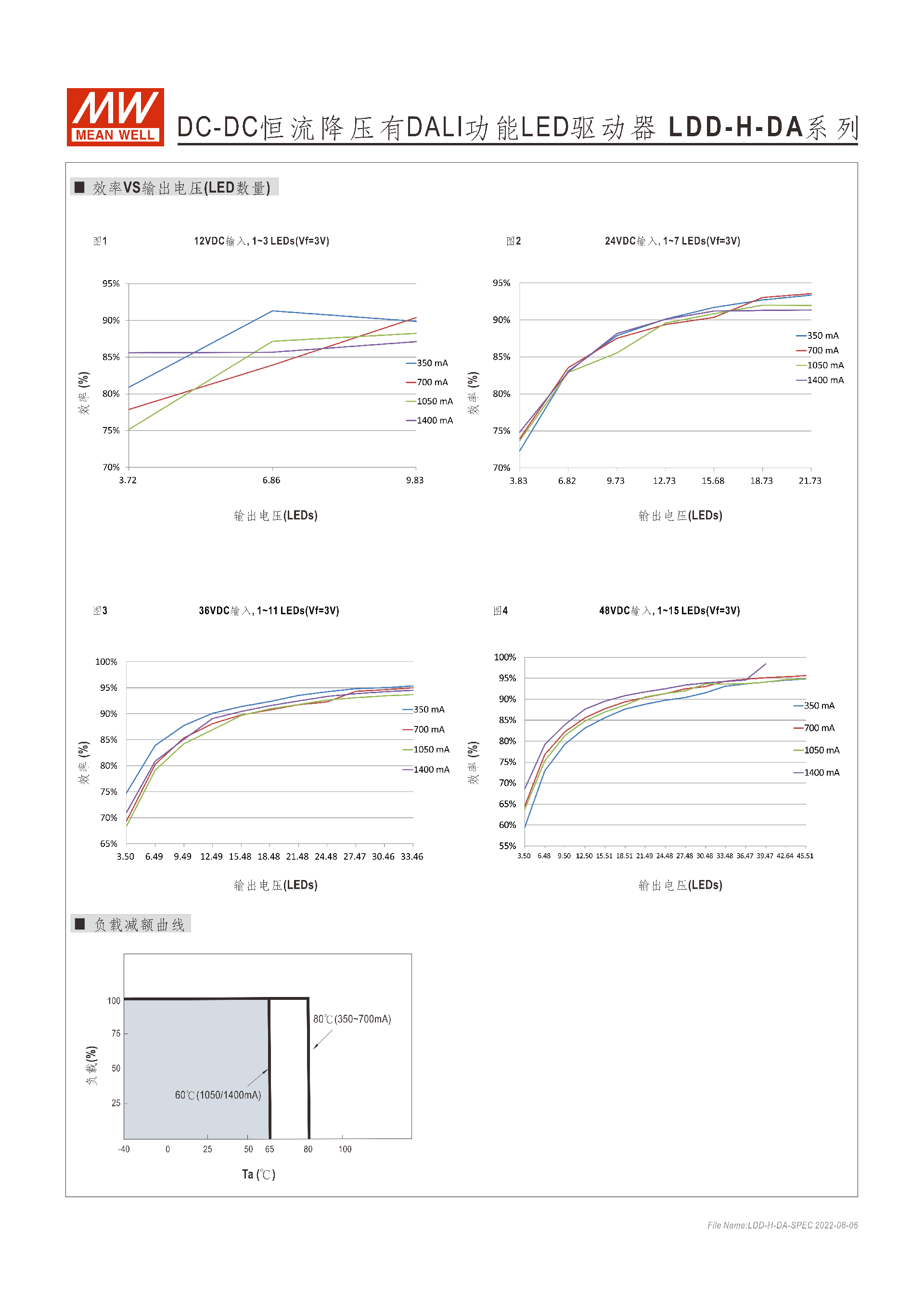

負載減額：350~700mA 型號在 80℃、1050/1400mA 型號在 60℃時，需根據環境溫度進行負載降額，溫度越高負載比例越低。
效率特性：效率隨輸出電壓（LED 串聯數量）提升而上升，350mA 型號效率表現最優，1400mA 型號在高輸出電壓下效率接近 95%。
六、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證。
電磁兼容
發射：符合BS EN/EN55015、EAC TP TC 020 標準；
抗擾度：符合BS EN/EN61547、EN61000-4-2/3/4/6/8 及 A 級輕工業標準，EAC TP TC 020。
七、包裝規格
| 產品類型 | 單顆重量 | 包裝方式 | 最小采購單位 | 單單位毛重 | 每箱最大裝量 | 每箱毛重 |
|---|---|---|---|---|---|---|
| 引腳型 | 18g | 套管包裝 | 12 顆 / 管 | 308g / 管 | 336 顆 / 箱 | 10.63Kg |
| 線型 | 23g | 盒裝 | 8 顆 / 盒 | 205g / 盒 | 240 顆 / 箱 | 8.15Kg |
八、重要使用備注
未特別說明時，所有參數在48VDC 輸入、額定負載、25℃/70% RH下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1uF 電容，20MHz 帶寬下測試；
輸出電壓比輸入電壓最少下降 3V；
LDD-H 系列輸出不可與輸入端或其他電源輸出連接；
關鍵問題
問題 1（產品選型）：LDD-H-DA 系列 4 款型號的核心選型差異是什么，各適用什么場景？
答案：核心差異為輸出恒流值、最大輸出電壓及輸入電壓范圍，350mA/700mA/1050mA 型號支持 6~50VDC 輸入、3~45VDC 輸出，適用于高壓輸入、多顆 LED 串聯的場景；1400mA 型號僅支持 6~40VDC 輸入、3~36VDC 輸出，適用于中低壓輸入、中低數量 LED 串聯且需要大電流的場景。此外，350mA 型號紋波噪聲更低（300mVp-p），對電流穩定性要求高的 LED 照明優先選擇。
問題 2（使用操作）：該系列驅動器的 PWM 調光和模擬調光在接線與電壓控制上有哪些核心區別？
答案：兩者均為引腳型專屬功能，接線端分別為 14 腳（PWM DIM）和 12 腳（Analogue DIM）；電壓控制上，PWM 調光的電源開條件為引腳與 - Vin 電壓 > 1.2~5VDC / 開路，模擬調光為 > 0.1~2.5VDC / 開路，電源關條件均為 < 0.1VDC / 短路；且 PWM 調光有固定頻率限制（最大 200Hz），輸出為脈沖式電流，模擬調光為電壓線性調節，輸出為連續式電流。
問題 3（使用限制）：該系列驅動器在實際應用中需遵守哪些關鍵使用限制，否則會影響產品性能或損壞設備？
答案：① 輸出端不可與輸入端、其他電源的輸出端連接，避免電源短路；② 輸出電壓需比輸入電壓至少低 3V，否則無法正常工作；③ 調光 / 遙測開 / 關引腳若不使用，必須保持開路，不可短路；④ 工作溫度超過對應型號的降額溫度（350-700mA 為 80℃、1050-1400mA 為 60℃）時，需按負載減額曲線降低負載，避免過溫?fù)p壞；⑤ 不可自行拆除 EMI 濾波相關元件，否則會違反電磁兼容標準且影響電路穩定性。
