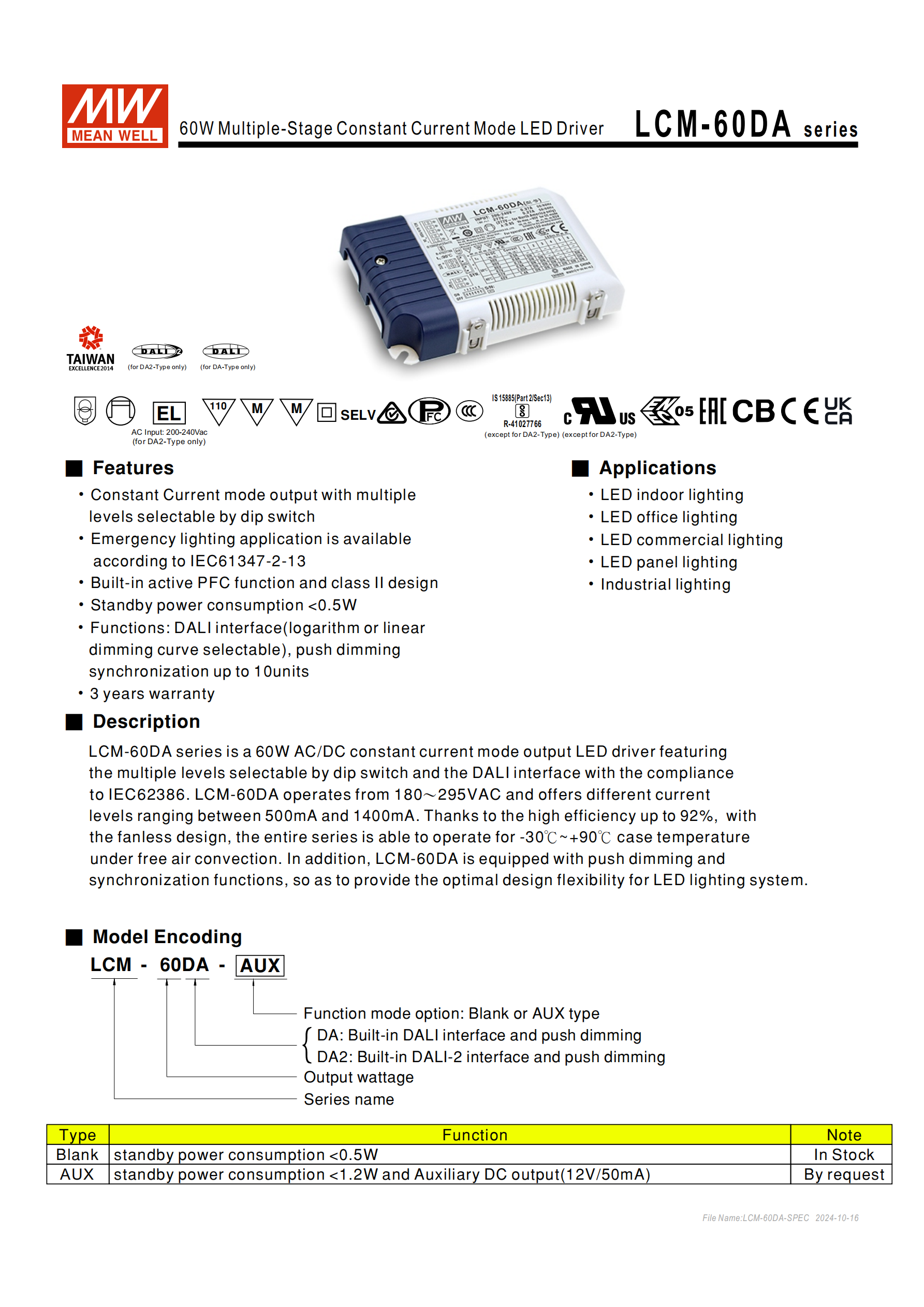

明緯LCM-60DA 系列是 60W 多級輸出恒流型 LED 驅動器，分 DA/DA2 型、Blank/AUX 款，輸入電壓180~295VAC（DA2 型為 200-240Vac），輸出電流可通過 DIP 開關在500mA~1400mA間調節，直流電壓范圍 2~90V，轉換效率最高92%，內置主動式 PFC、DALI 界面（符合 IEC62386）及按壓調光功能，支持10 臺同步調光、溫度補償，待機功耗 Blank 型 < 0.5W、AUX 型 < 1.2W，工作機殼溫度 **-30℃~+90℃**，無風扇自然風冷設計，通過多項國際認證，提供 3 年保固，適用于各類 LED 室內、辦公、建筑及工業照明場景。
明緯LCM-60DA 系列為60W 多級輸出恒流型 LED 驅動器，是交流變直流的專業照明電源，采用無風扇自然風冷設計，內置主動式 PFC 功能（Class II），轉換效率最高達92%，整體系列適配性強，為 LED 照明系統提供靈活設計方案，符合IEC61347-2-13緊急照明標準，提供3 年保固。
二、型號分類與核心差異
該系列分界面類型和功能模式兩類劃分，核心參數差異如下表：
| 分類維度 | 型號 / 款式 | 核心功能 | 關鍵參數 | 備注 |
|---|---|---|---|---|
| 界面類型 | DA | 內建 DALI 界面 + 按鍵調光 | 輸入電壓 180~295VAC | 基礎款 |
| DA2 | 內建 DALI-2 界面 + 按鍵調光 | 輸入電壓 200~240Vac，適用于緊急設備 EL | 適配特定緊急照明 | |
| 功能模式 | Blank | DALI + 按壓調光 | 待機功耗 **<0.5W** | 標準品 |
| AUX | DALI + 按壓調光 + 輔助直流輸出 | 待機功耗 **<1.2W**，輔助輸出 12V/50mA | 可選購，可驅動風扇 |

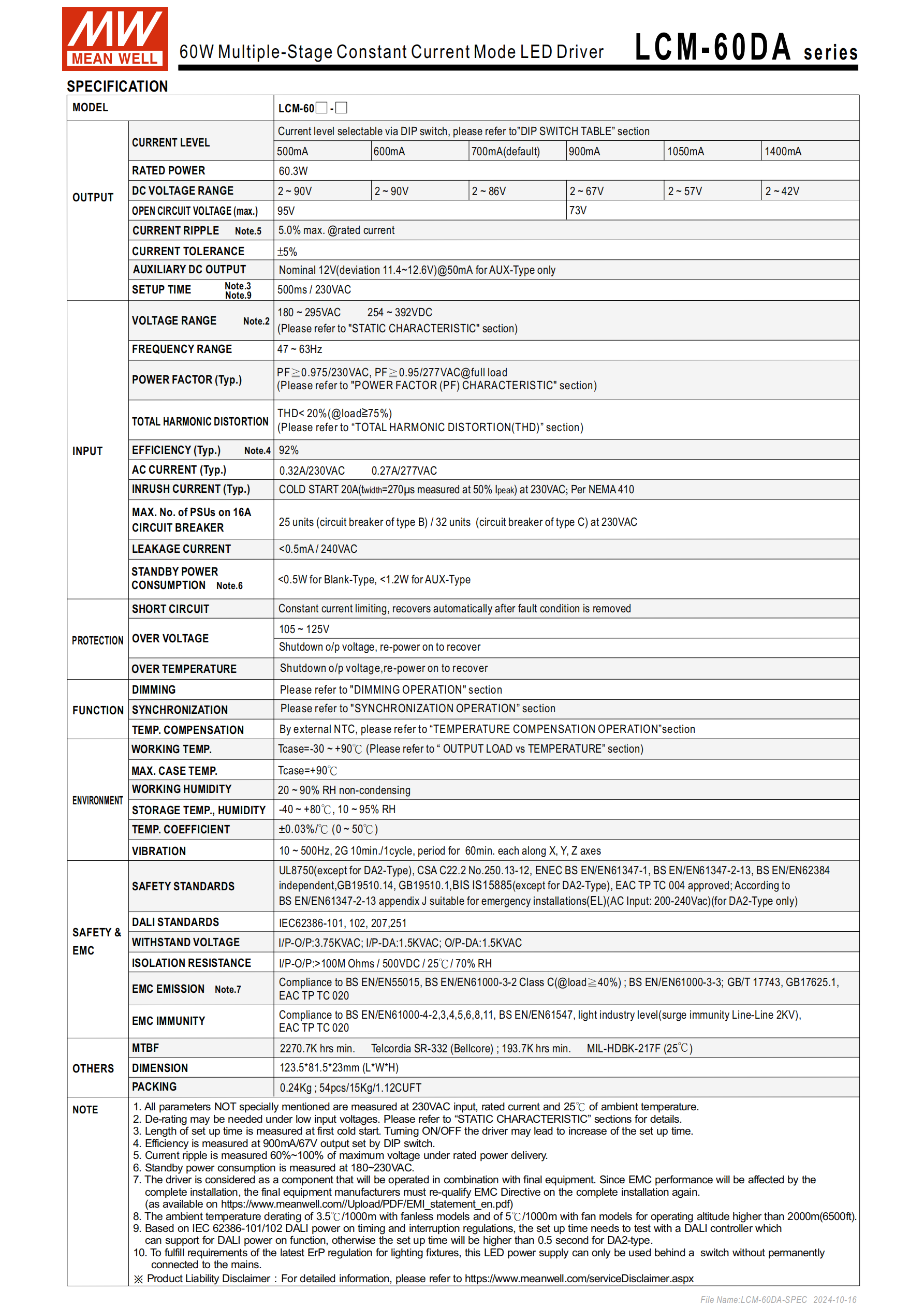

三、核心電氣規格（230VAC 輸入、額定負載、25℃環境下）
輸出參數
輸出電流：通過 DIP 開關選擇500mA、600mA、700mA (默認)、900mA、1050mA、1400mA六檔；
直流電壓范圍：2~90V（1400mA 檔為 2~42V，900mA 檔為 2~57V）；
開路電壓：最大95V（1400mA 檔為 73V）；
功率：最大60.3W；
電流精度：±5%，紋波電流最大5.0%@額定電流；
輔助輸出（AUX 型）：12V（11.4~12.6V）@50mA。
輸入?yún)?shù)
常規輸入電壓：180~295VAC（DA2 型為 200~240Vac）；
交流電流：0.32A/230VAC、0.27A/277VAC；
浪涌電流：冷啟動 20A@230VAC（50% Ipeak，twidth=270），符合 NEMA410；
漏電流：<0.5mA/240VAC。
能效與電磁參數
功率因素：內置主動式 PFC，特性曲線參考產品文檔，75% 負載下THD<20%；
待機功耗：Blank 型 < 0.5W，AUX 型 < 1.2W（180-230VAC 下測得）；
EMC：符合 BS EN/EN55015、GB/T 17743 等，浪涌抗擾度線對線 2KV（輕工業等級）。
可靠性參數
MTBF：最低193.7K hrs（MIL-HDBK-21），最高 2270.7K hrs（Telcordia SR-332）；
耐壓：I/P-O/P:3.75KVAC、I/P-DA:1.5KVAC、O/P-DA:1.5KVAC；絕緣電阻 I/P-O/P:>100M Ohms/500VDC。
四、關鍵操作功能

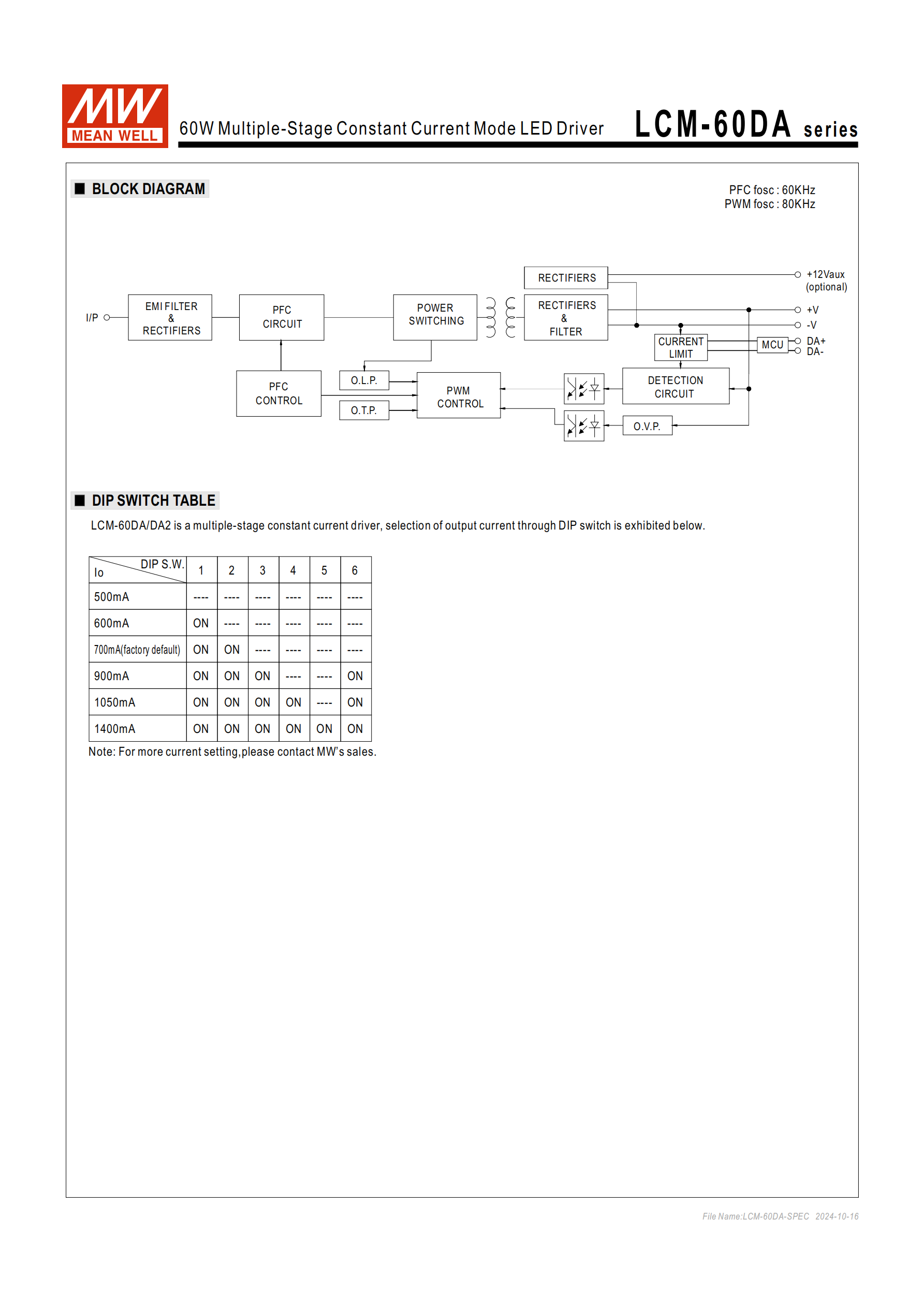

DIP 開關電流調節6 檔 DIP 開關對應不同輸出電流，700mA 為出廠默認，開關組合規則：500mA 為全關，600mA 開 1 檔，700mA 開 1-2 檔，900mA 開 1-3+6 檔，1050mA 開 1-4+6 檔，1400mA 開 1-6 檔。

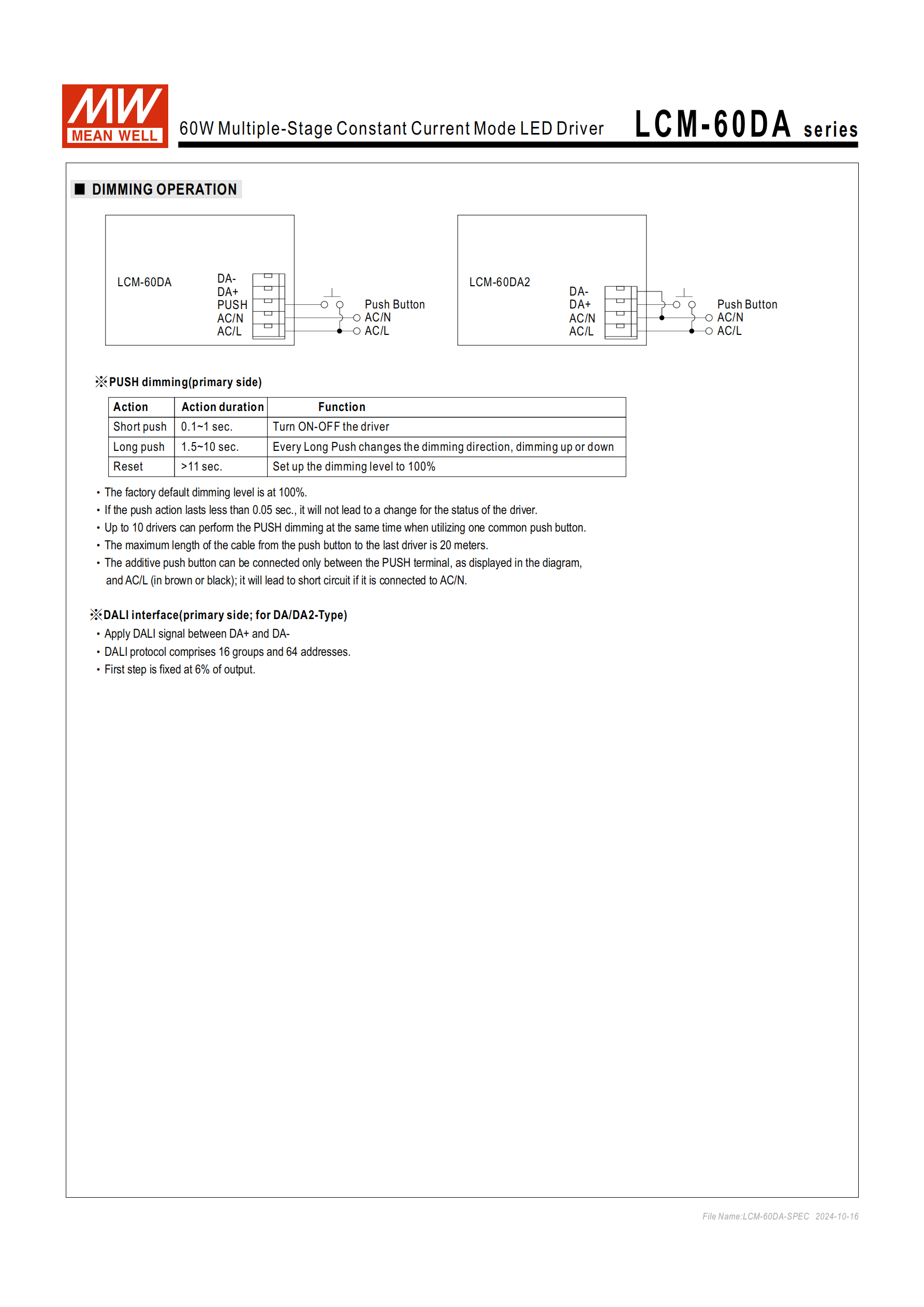

調光操作
按壓調光：初級側按鍵操作，短按（0.1~1s）開 / 關，長按（1.5~10s）切換調光方向，超長按（>11s）復位 100% 亮度；支持最多 10 臺共用按鍵，線纜最長 20 米，按鍵僅可接 PUSH 與 AC/L 端子；
DALI 調光：DA+/DA - 接入 DALI 信號，符合IEC62386-101/102/207/251，含 16 組 64 位地址，初始輸出固定為6%，可選擇對數 / 線性調光曲線。
同步操作支持最多 10 臺同步調光（1 主機 + 9 輔助），調光范圍10%~100%；同步線纜為 22-24AWG 扁平電纜，單段長度 **<5m**；同步前需將所有機臺調至 100% 亮度（出廠默認）。
溫度補償操作可在 NTC+/- 接腳連接 NTC 溫度感應器，感應燈具 / 環境溫度實現電流降額，保障 LED 壽命；330K NTC>70℃開始降流，470K NTC>80℃開始降流，< 對應溫度為 100% 額定電流；NTC 空接時驅動器正常工作，啟用該功能時調光、同步功能失效，明緯不提供 NTC 電阻。
五、環境與工作特性
溫度與濕度
工作機殼溫度：-30℃~+90℃（需參考輸出負載 vs 溫度曲線，低負載適配更高溫）；
工作濕度：20~90% RH，無冷凝；
儲存溫度 / 濕度：-40~+80℃、10~95% RH；
溫度系數：±0.03%/℃（0~50℃）。
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
輸出減額：低輸入電壓、海拔超 2000 米時需減額輸出（海拔每升 1000 米，環境溫度按 3.5℃比例下降）。
六、物理與包裝參數
尺寸：123.581.523mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)0.24Kg，包裝規格 54pcs/15Kg/1.12CUFT；
端子與連接器：分 TB1/TB3/TB5 端子臺，對應 AC、DALI、NTC、輔助輸出等引腳；SYN 同步連接器為 JST B2B-XH 或同等級品；AUX 型輔助輸出為 TB3 的 + FAN/-FAN 引腳。
七、認證與應用
核心認證：UL8750（DA2 除外）、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、BIS IS15885（DA2 除外）、EAC 等；
應用場景：LED 室內照明、辦公照明、建筑照明、板燈照明，及工業照明、符合 IEC61347-2-13 的緊急照明場景（DA2 型）。
八、保護功能
內置恒流限制、過載保護、過溫保護、過壓保護，所有保護在負載 / 異常條件移除后自動恢復。
關鍵問題
問題 1（參數與選型）：LCM-60DA 系列不同輸出電流檔位對應的直流電壓范圍有何差異，選型時需注意什么？
答案：該系列基礎直流電壓范圍為 2~90V，900mA 檔位縮至 2~57V，1400mA 檔位進一步縮至 2~42V；選型時需匹配 LED 負載的額定電流與電壓，同時根據是否需要緊急照明適配 DA/DA2 型（DA2 型輸入僅 200-240Vac），根據是否需要輔助輸出選擇 Blank/AUX 款，且注意 1400mA 檔位開路電壓最大僅 73V，需與負載匹配。
問題 2（操作與使用）：LCM-60DA 系列的按壓調光和同步功能在實際使用中有哪些關鍵限制條件？
答案：按壓調光：按鍵僅可連接 PUSH 終端與 AC/L 端子（接 AC/N 會短路），最多 10 臺共用一個按鍵，按鍵到最后一臺驅動器的電纜最長 20 米，短按 < 0.05 秒無操作響應；同步功能：最多 10 臺（1 主 9 從），同步線纜為 22-24AWG 扁平電纜、單段長度 < 5m，同步前需將所有機臺調至 100% 亮度，調光范圍僅 10%~100%，且啟用溫度補償功能時同步功能會失效。
問題 3（環境與可靠性）：LCM-60DA 系列在特殊環境（高海拔、高溫、低輸入電壓）下使用有哪些減額要求，核心工作溫度限制是什么？
答案：特殊環境減額要求：1. 低輸入電壓時需按產品靜態特性曲線減額輸出；2. 海拔超過 2000 米時，無風扇設計的環境溫度按3.5℃/1000 米比例下降；3. 機殼溫度超額定值時，需按輸出負載 vs 溫度曲線降低負載使用。核心溫度限制：工作機殼溫度為 **-30℃~+90℃**，儲存溫度為 - 40~+80℃，0~50℃范圍內電流溫度系數為 ±0.03%/℃，且 75% 負載下需保證 THD<20%（Tcase 80℃）。
