明緯 LCM-40TW 系列是40W 恒功率可調色溫 LED 驅動器，支持DALI-2 DT6/DT8色溫與亮度控制，采用雙通道恒功率輸出模式，輸入電壓覆蓋180~277VAC/260~390VDC，輸出電流可通過撥碼開關在500~1050mA調節，具備無頻閃（符合 IEEE1789）、高 PF（≥0.95）、低待機功耗（<0.5W） 等特性，工作溫度達 **-30℃~+85℃，擁有過載、短路、過溫多重保護，適配可調色溫照明、商業照明等場景，提供5 年保固 **，還可通過按鍵或 DALI 協議實現調光調色溫，設計彈性優異。
詳細總結
一、產品核心定位
LCM-40TW 是明緯推出的40W 恒功率可調色溫 LED 驅動器，基于 DALI-2 DT8 可調色溫設計，也兼容 DT6 獨立雙通道應用，采用雙通道恒功率輸出模式，可實現亮度與色溫的靈活調節，適配各類 LED 照明系統，支持應急照明（EL）應用，提供5 年保固。

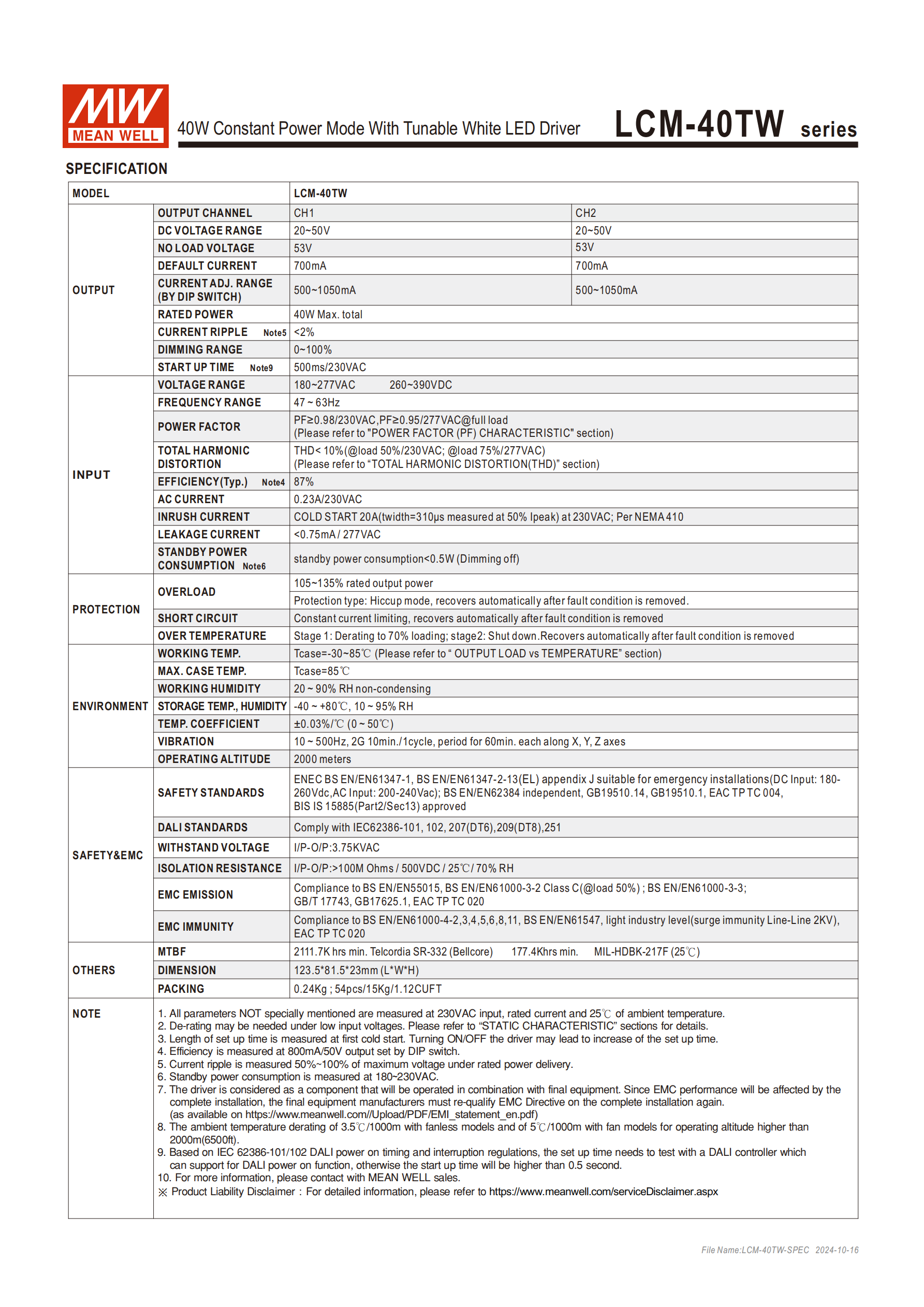

二、電氣核心規格
1. 輸入?yún)?shù)
| 項目 | 具體規格 |
|---|---|
| 交流輸入 | 180~277VAC，47~63Hz；200~240VAC（應急照明專用） |
| 直流輸入 | 260~390VDC；180~260VDC（應急照明專用） |
| 功率因數（PF） | ≥0.98/230VAC、≥0.95/277VAC（滿負載） |
| 總諧波失真（THD） | <10%（50% 負載 / 230VAC；75% 負載 / 277VAC） |
| 待機功耗 | <0.5W（調光關斷狀態） |
| 浪涌電流 | 冷啟動 20A（230VAC，50% Ipeak，twidth=310s） |
| 漏電流 | <0.75mA/277VAC |
2. 輸出參數
雙通道 CH1/CH2 參數完全一致，核心輸出規格如下：
| 項目 | 具體規格 |
|---|---|
| 直流電壓范圍 | 20~50Vdc |
| 空載電壓 | 53Vdc |
| 默認輸出電流 | 700mA（出廠設置） |
| 電流可調范圍 | 500~1050mA（撥碼開關選擇） |
| 額定總功率 | 40W（最大值） |
| 電流紋波 | <2% |
| 調光范圍 | 0~100%，最小調光等級0.2% |
| 啟動時間 | 500ms/230VAC（冷機啟動，DALI 控制器測試） |
三、關鍵性能特性
控制協議：符合IEC62386系列 DALI 標準，支持 DT6（單 / 雙組輸出）、DT8（調色溫），為 DALI 設備類型 6/8；
無頻閃：完全符合IEEE1789標準，提升照明舒適度；
轉換效率：典型值87%，能量損耗低，自然散熱即可滿足工作需求；
PFC 功能：內置功率因數校正，提升電網利用率，降低諧波污染；
Class II 設計：塑膠外殼，無需接地，使用更安全。
四、工作模式與調節方式

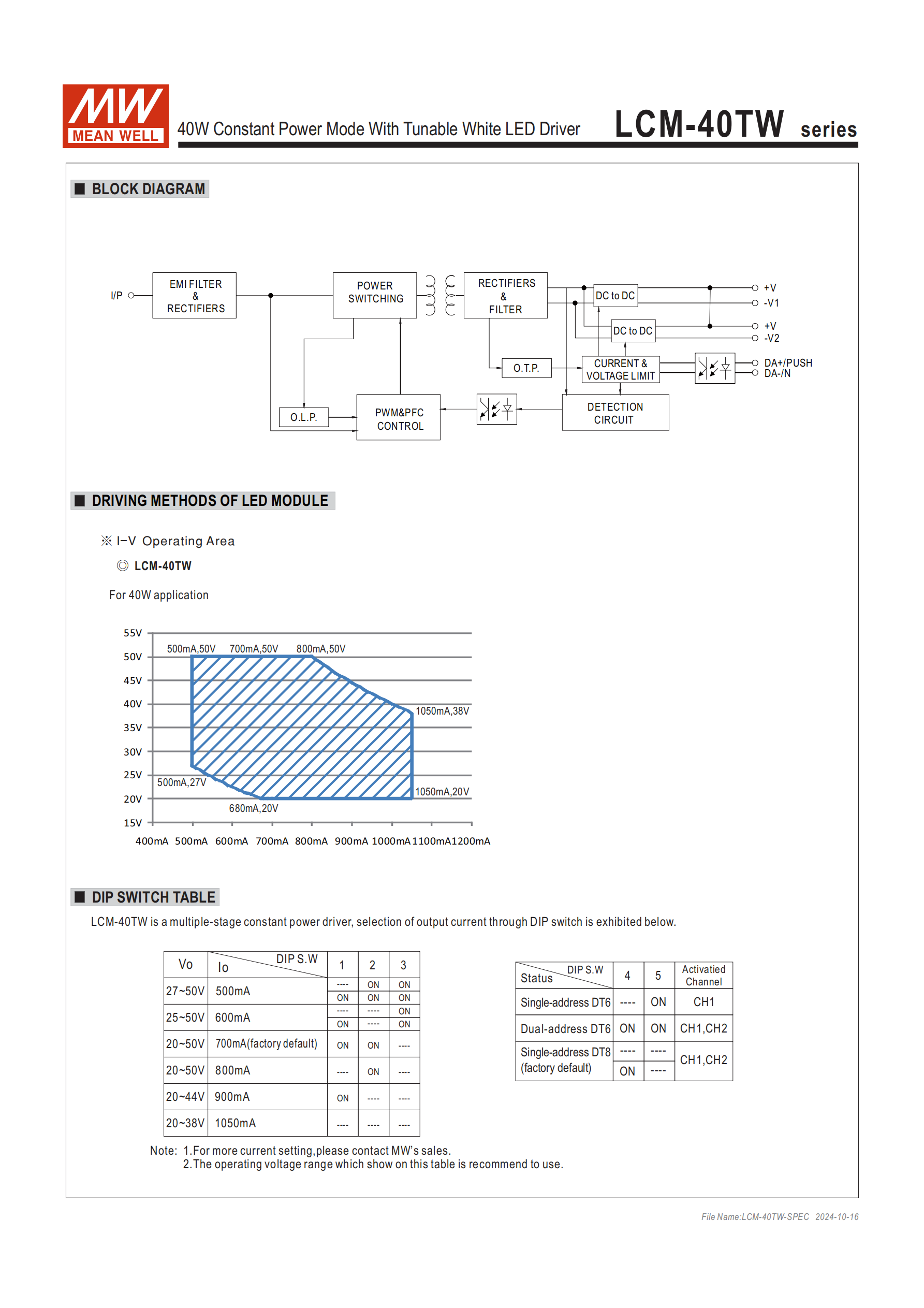

1. 撥碼開關設置
通過 DIP 撥碼開關（1-5 檔）實現輸出電流和工作模式選擇，核心設置如下：
電流設置（1-3 檔）：覆蓋 500mA~1050mA，700mA 為出廠默認，不同電流對應不同電壓適配范圍（如 1050mA 對應 20~38Vdc）；
模式設置（4-5 檔）：單組 DT6（CH1）、雙組 DT6（CH1+CH2）、單組 DT8（CH1+CH2，出廠默認）。

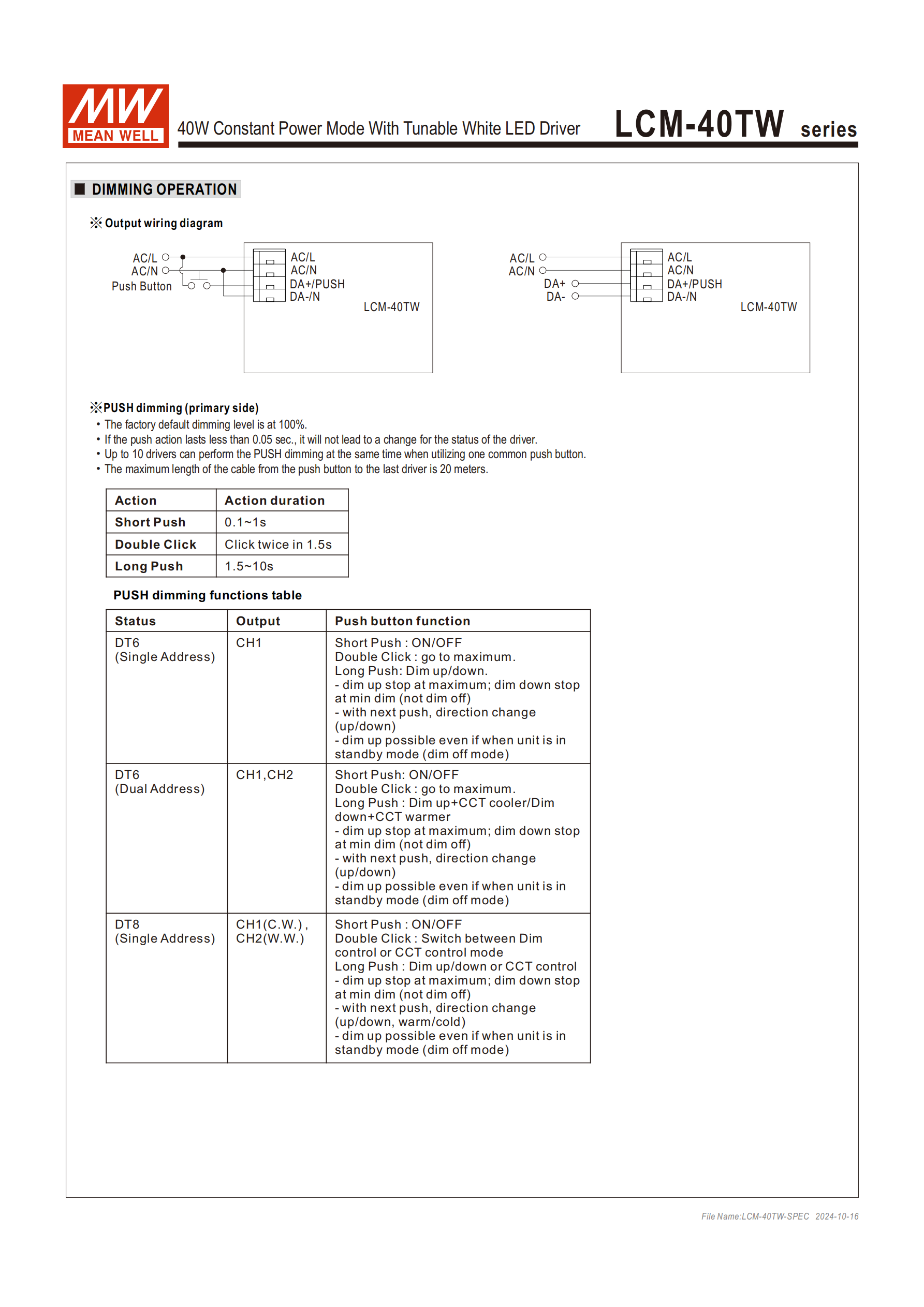

2. 調光調色溫操作
支持DALI 協議和按鍵（Push Button） 兩種方式，按鍵操作區分短按（0.1~1s）、雙擊（1.5s 兩次）、長按（1.5~10s），不同工作模式下功能不同：
DT6 單地址：短按開 / 關、雙擊滿亮度、長按調亮 / 暗；
DT6 雙地址：短按開 / 關、雙擊滿亮度、長按調亮 + 冷色 / 調暗 + 暖色；
DT8 單地址：短按開 / 關、雙擊切換調光 / CCT 模式、長按調亮暗 / 調色溫，支持冷暖色雙向調節。
按鍵調光最大支持10 臺驅動器并聯，電纜最長20 米。
五、保護功能
全系列配備三重自動恢復式保護，保障設備穩定運行：
過載保護：105~135% 額定輸出功率時觸發，打嗝模式，負載異常移除后自動恢復；
短路保護：恒流限制模式，短路故障排除后自動恢復；
過溫保護：機殼溫度過高時，先減額至 70% 負載，繼續升溫則關斷輸出，溫度降低后自動恢復。
六、環境與物理參數
環境適應性
工作溫度：-30℃~+85℃（機殼溫度），海拔超 2000 米時需按比例降額；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘；
溫度系數：±0.03%/℃（0~50℃）。
物理規格
尺寸：123.581.523mm（長寬高），公差 ±1mm；
單臺重量：0.24Kg；
包裝：54 臺 / 15Kg/1.12 立方英尺；
引腳：TB1 為輸入（AC/L、AC/N、DA+/PUSH、DA-/N），TB2 為輸出（+V、+V、-V1 冷色、-V2 暖色）。
七、認證與可靠性
認證標準
安全規范：ENEC S EN/EN61347-1、GB19510.1/14、BIS IS 15885 等，適配全球多地區；
EMC：發射符合 EN55015、GB/T17743，抗擾度符合 EN61000-4 系列，輕工業級浪涌抗擾（線對線 2KV）；
耐壓：輸入 - 輸出3.75KVAC；絕緣阻抗：輸入 - 輸出 > 100MΩ（500VDC/25℃/70% RH）。
可靠性
平均無故障時間（MTBF）：最低2111.7K 小時（Telcordia SR-332）、177.4K 小時（MIL-HDBK-217F，25℃）。
八、應用場景
適配需要亮度 / 色溫調節的各類照明場景，核心包括：
可調色溫照明、人因照明；
筒燈、平板燈、裝飾照明；
商業照明、DALI 智能照明系統；
應急照明（EL）。
關鍵問題
問題 1：LCM-40TW 系列的輸出電流如何調節，不同檔位對應哪些電流值和電壓范圍？
答案：通過 DIP 撥碼開關 1-3 檔調節輸出電流，電流范圍 500~1050mA，出廠默認 700mA，各檔位對應參數為：500mA（27~50V）、600mA（25~50V）、700mA（20~50V，出廠）、800mA（20~50V）、900mA（20~44V）、1050mA（20~38V），不同電流適配不同的輸出電壓區間，需根據 LED 負載匹配。
問題 2：LCM-40TW 在 DT6 和 DT8 模式下，按鍵調光的操作功能有哪些核心區別？
答案：核心區別在于色溫調節功能的支持：1. DT6 單地址模式僅支持亮度調節（短按開 / 關、雙擊滿亮度、長按調亮 / 暗）；2. DT6 雙地址模式在亮度調節基礎上，長按實現 “調亮 + 冷色 / 調暗 + 暖色” 聯動；3. DT8 調色溫模式支持亮度和色溫獨立 / 聯動調節，雙擊可切換 “調光模式 / CCT 色溫模式”，長按在對應模式下調亮暗或冷暖色，且支持雙向調節至極值后切換方向。
問題 3：LCM-40TW 的工作環境限制有哪些，海拔超 2000 米時該如何處理？
答案：核心工作環境限制：機殼工作溫度 - 30℃~+85℃，工作濕度 20~90% RH 無冷凝，最大工作海拔 2000 米，儲存溫濕度 - 40~+80℃/10~95% RH。當海拔超過 2000 米時，因該產品為無風扇自然冷卻機型，環境溫度需按 35℃/1000 米的比例進行降額，否則會影響設備正常運行和使用壽命。
