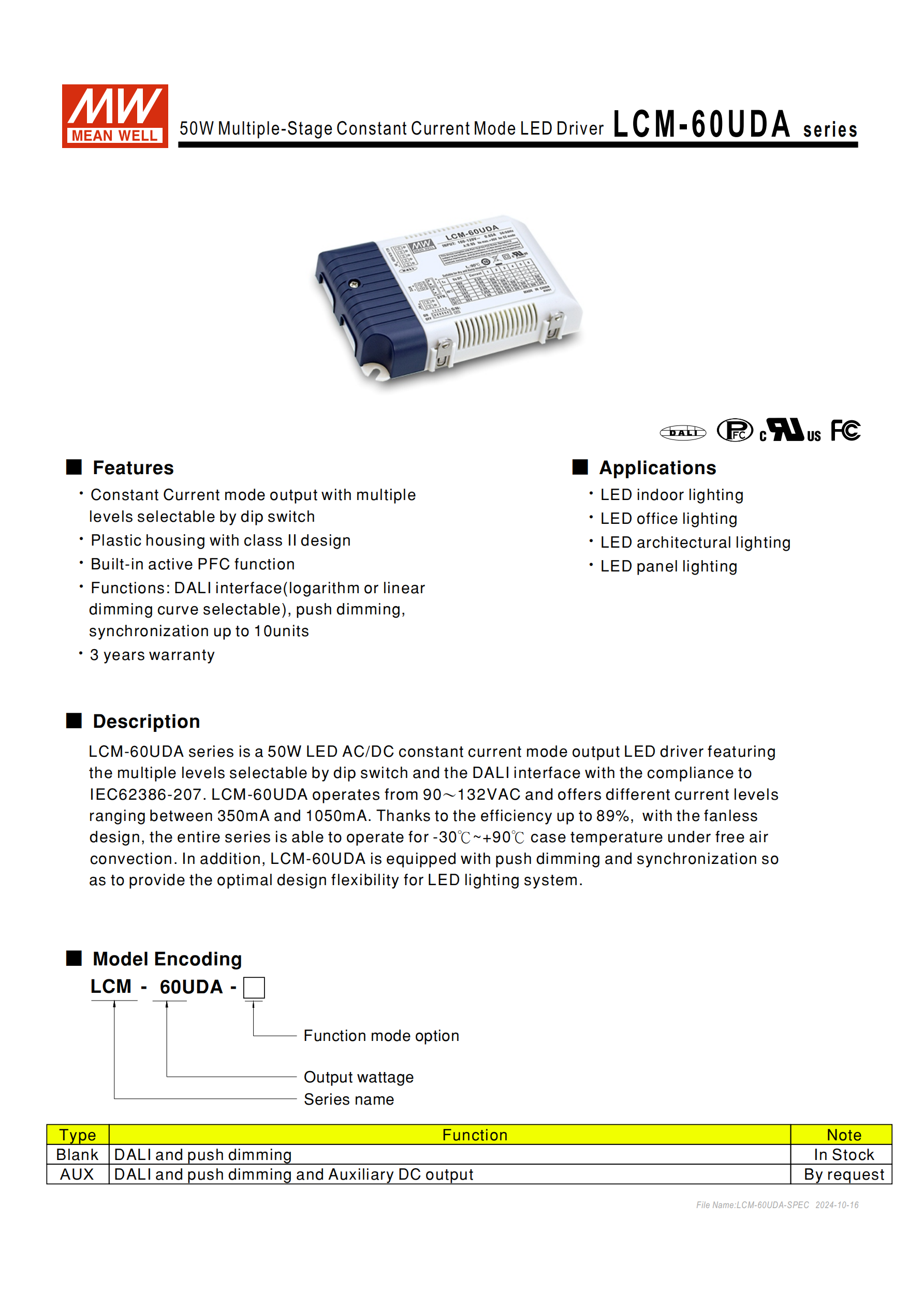

明緯 LCM-60UDA 系列是 50W 多級輸出恒流型 LED 驅動器，采用塑膠外殼、Class II 設計，內置主動式 PFC功能，轉換效率最高達89%，無風扇自然風冷設計可在 **-30℃~+90℃機殼溫度下工作，輸入電壓為 90~132VAC，輸出電流可通過 DIP 開關在350mA~1400mA間選擇，默認 700mA，具備DALI 界面（對數 / 線性調光）、按壓調光、10 臺同步、溫度補償 ** 等功能，還有標準品和帶 12V/50mA 輔助直流輸出的 AUX 選購品，通過 UL8750 等認證，MTBF 值優異，提供 3 年保固，適用于各類 LED 室內、辦公、建筑及板燈照明。
詳細總結
一、產品基礎概況
明緯 LCM-60UDA 系列為50W 多級輸出恒流型 LED 交流變直流驅動器，主打無風扇自然風冷設計，核心適配 LED 照明系統，符合 IEC62386-207 標準，提供3 年保固，分為標準品（Blank）和AUX 選購品兩類，塑膠外殼搭配 Class II 設計，廣泛應用于 LED 室內、辦公、建筑、板燈照明場景。產品尺寸為123.581.523mm(LWH)，單臺重 0.28Kg，包裝規格 54pcs/16Kg/1.12CUFT，MTBF 值達 2284.6K hrs min.（Telcordia SR-332）。

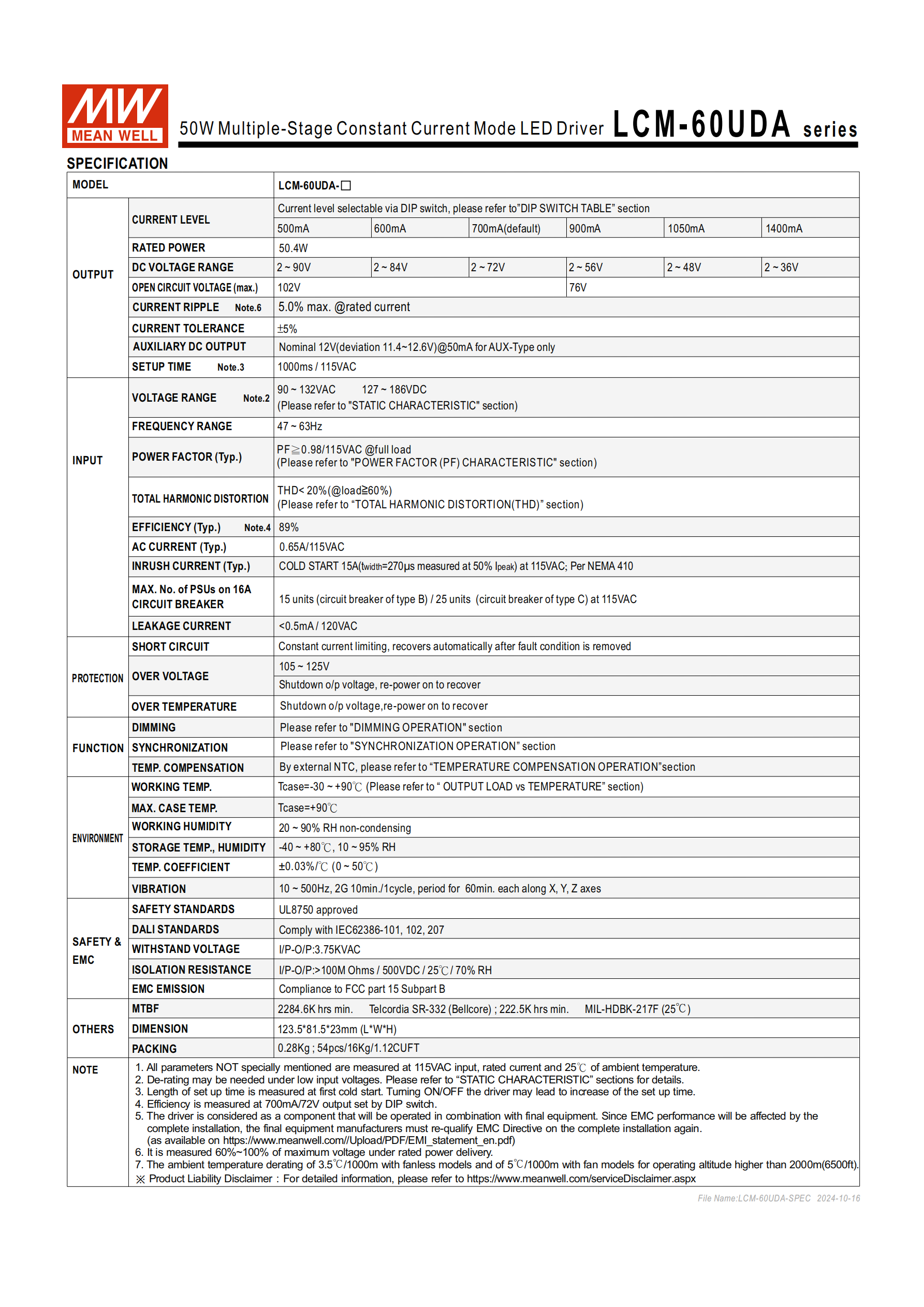

二、核心電氣規格
所有參數若無特別說明，均在115VAC 輸入、額定負載、25℃環境溫度下測量，核心電氣指標如下表：
| 類別 | 關鍵參數 | 具體數值 / 范圍 |
|---|---|---|
| 輸入 | 電壓范圍 | 90~132VAC、127~186VDC |
| 輸入 | 頻率范圍 | 47~63Hz |
| 輸入 | 功率因數 | PF≥0.98/115VAC@滿載 |
| 輸入 | 總諧波失真 | THD<20%(@負載≥60%) |
| 輸出 | 額定功率 | 50.4W |
| 輸出 | 電流范圍 | 350mA~1400mA（DIP 開關選擇，默認 700mA） |
| 輸出 | 直流電壓范圍 | 2~90V（隨電流檔位變化，如 1400mA 對應 2~36V） |
| 輸出 | 電流精度 | ±5% |
| 輸出 | 紋波電流 | 最大 5.0%@額定電流 |
| 輔助輸出 | 規格（僅 AUX 型） | 12V(11.4~12.6V)@50mA |
| 電氣保護 | 漏電流 | <0.5mA/120VAC |
| 電氣保護 | 浪涌電流 | 15A@115VAC 冷啟動（Per NEMA 410） |
轉換效率Typ. 為89%（700mA/72V 輸出時測得），115VAC 下交流電流 Typ.0.65A，16A 斷路器可配置 15 臺（B 型）/25 臺（C 型）同型號電源。

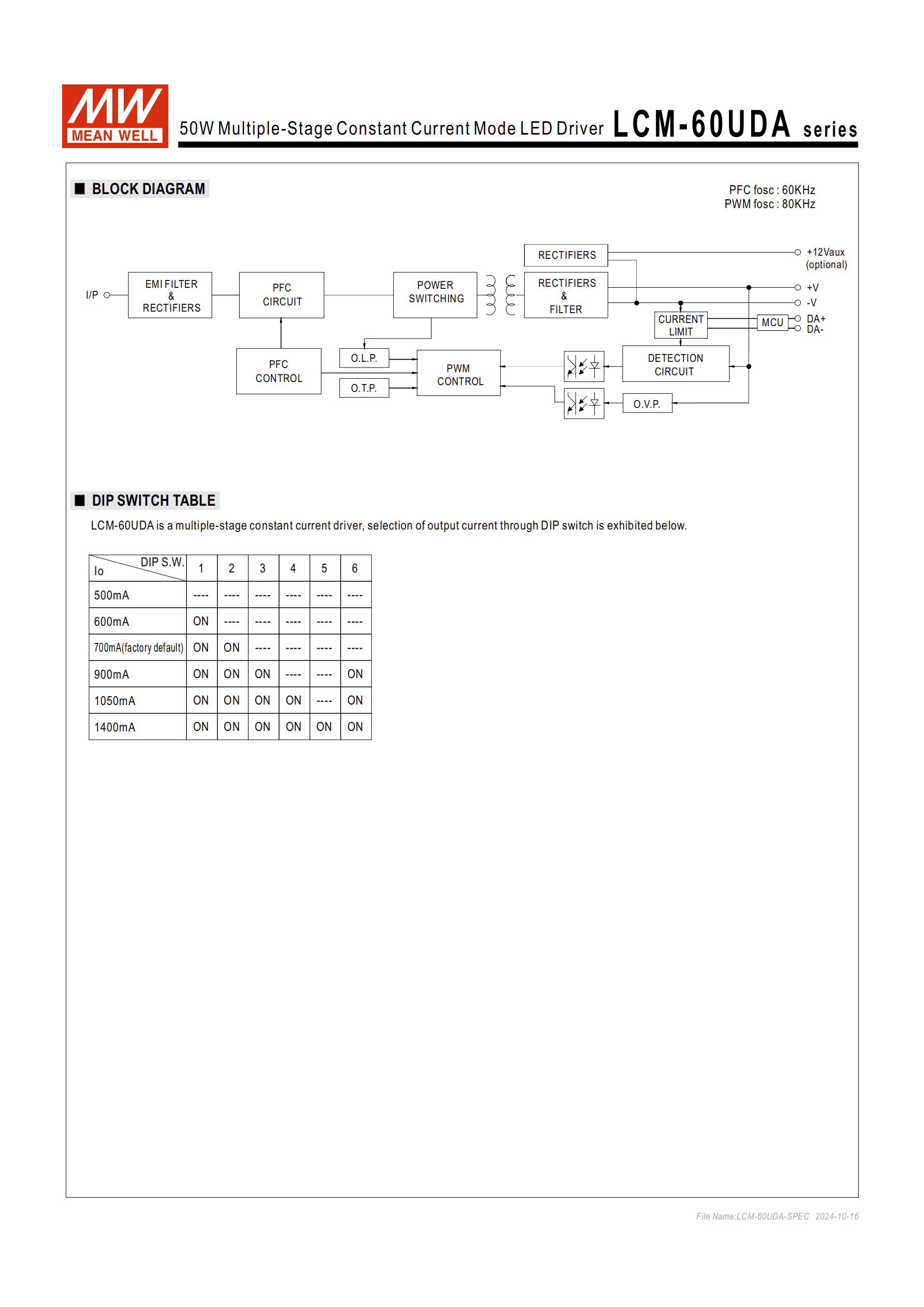

三、輸出電流配置（DIP 開關）
驅動器為多級恒流輸出，通過 6 位 DIP 開關選擇輸出電流，出廠默認 700mA，具體配置如下：
| 輸出電流 Io | DIP 開關通斷（ON 為通） |
|---|---|
| 350mA | 僅 1 位 ON |
| 500mA | 1、2 位 ON |
| 600mA | 1、2、3 位 ON |
| 700mA（默認） | 1、2、3、4 位 ON |
| 900mA | 1、2、3、4、5 位 ON |
| 1050mA | 1、2、3、6 位 ON |
| 1400mA | 未標注通斷，屬檔位之一 |
四、核心功能與操作

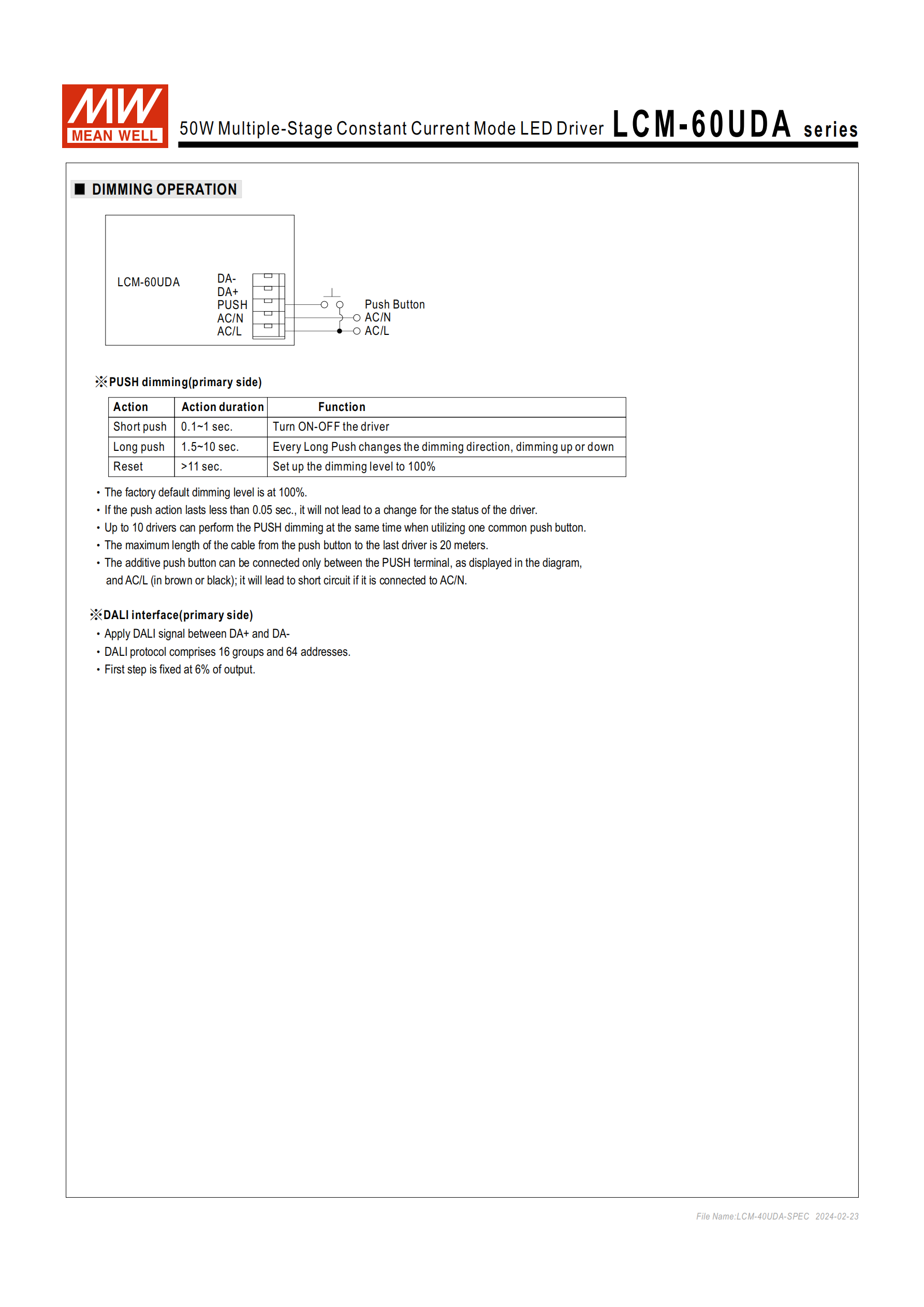

調光功能
按壓調光：初級側實現，短按（0.1~1s）控制開關，長按（1.5~10s）切換調光方向，復位按（>11s）恢復 100% 亮度；單按鍵最多支持10 臺同步按壓調光，按鍵到最后一臺驅動器電纜最大20 米，按鈕僅可接 PUSH 終端與 AC/L。
DALI 調光：初級側 DA+、DA - 接 DALI 信號，支持對數 / 線性調光曲線，協議含16 組 64 位地址，初始輸出固定為6%。
同步操作
最多支持10 臺驅動器同步（1 主 9 從），調光操作范圍10%~100%；
同步線纜長度 **<5m**，采用 22-24AWG（0.2-0.3mm2）扁平電纜，同步前需將所有機臺調至 100% 亮度（出廠默認）。
溫度補償操作
可在 NTC+/- 接腳外接 NTC 溫度感應器，感應燈具 / 環境溫度，超溫時自動降額輸出以保護 LED；
常用 NTC 規格：220K（<60℃滿額輸出）、330K（<80℃滿額輸出，>80℃開始降額）；
關鍵注意：NTC 空接時驅動器正常工作，開啟溫度補償模式后，調光和同步功能失效，明緯不提供 NTC 電阻。
五、保護與環境特性
保護功能
短路保護：恒流限制，故障移除后自動恢復；
過壓保護：105~125V 時關斷輸出，重啟恢復；
過溫保護：關斷輸出，重啟恢復。
環境參數
工作機殼溫度：-30℃~+90℃，最大外殼溫度 + 90℃；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03%/°C（0~50℃）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
海拔降額：海拔超 2000 米時，環境溫度按3.5℃/1000m比例降額。
六、安規與電磁兼容
安全規范：UL8750 認證通過，符合 IEC62386-101、102、207 DALI 標準；
絕緣特性：I/P-O/P 耐壓 3.75KVAC，絕緣阻抗 I/P-O/P>100M Ohms /500VDC/25℃/70% RH；
電磁兼容：發射符合FCC part 15 Subpart B，終端設備需重新確認 EMC（受系統配置影響）。
七、端子引腳分布
驅動器設 TB1、TB3、TB5 及 SYN. 連接器，核心引腳功能：
TB1：1-AC/L、2-AC/N、3-PUSH、4-DA+、5-DA-；
TB3：1-+FAN（可選）、2--FAN（可選）、3-+NTC、4--NTC（AUX 型輔助輸出為 1/2 腳）；
TB5：+V、-V（主輸出）；
SYN. 連接器：JST B2B-XH 或同等級品，適配 JST XHP/SXH-001T-P0.6 端子。
關鍵問題
問題 1（功能配置類）：LCM-60UDA 系列的輸出電流如何調節，有哪些可選檔位，出廠默認值是多少？
答案：通過 6 位 DIP 開關的通斷組合調節輸出電流，可選檔位有 350mA、500mA、600mA、700mA、900mA、1050mA、1400mA，出廠默認輸出電流為 700mA，不同檔位對應不同的 DIP 開關通斷組合（如 350mA 僅 1 位 ON，500mA1/2 位 ON）。
問題 2（實際應用類）：該驅動器的調光和同步功能有哪些使用限制，二者能否與溫度補償功能同時開啟？
答案：調光功能中，按壓調光單按鍵最多支持 10 臺同步，線纜最長 20 米，按鈕僅可接 PUSH 與 AC/L；同步功能最多 10 臺（1 主 9 從），同步線 < 5m，調光范圍 10%~100%，同步前需將所有機臺調至 100% 亮度。溫度補償功能開啟后，調光和同步功能會失效，三者無法同時開啟，且 NTC 空接時驅動器可正常工作，調光 / 同步功能恢復。
問題 3（環境與使用類）：LCM-60UDA 系列的工作溫度范圍是多少，存在哪些使用降額要求？
答案：驅動器機殼工作溫度范圍為 **-30℃~+90℃，自然風冷無風扇設計；降額要求有兩點：1. 低輸入電壓情況下需減額輸出，具體參考減額曲線圖；2. 海拔高度超過 2000 米時，環境溫度按3.5℃/1000m** 的比例降額；此外，頻繁開關機會使驅動器啟動時間增長（冷機啟動為 1000ms/115VAC）。
