明緯LCM-60U 系列為50W 多級輸出恒流型 LED 驅動器，適配 90~132VAC 輸入電壓，可通過 DIP 開關選擇500mA~1400mA六檔輸出電流，默認 700mA，具備主動式 PFC、三合一調光、10 臺同步、溫度補償及 12V/50mA 輔助直流輸出功能，塑膠外殼 Class II 設計，無風扇自然風冷，工作殼溫 **-30℃~+90℃，轉換效率最高89%**，通過 UL8750 等安規認證，MTBF 最低 2648.2K hrs，適用于各類 LED 室內、辦公及建筑照明，提供 3 年保固。
3. 詳細總結
一、產品基礎信息

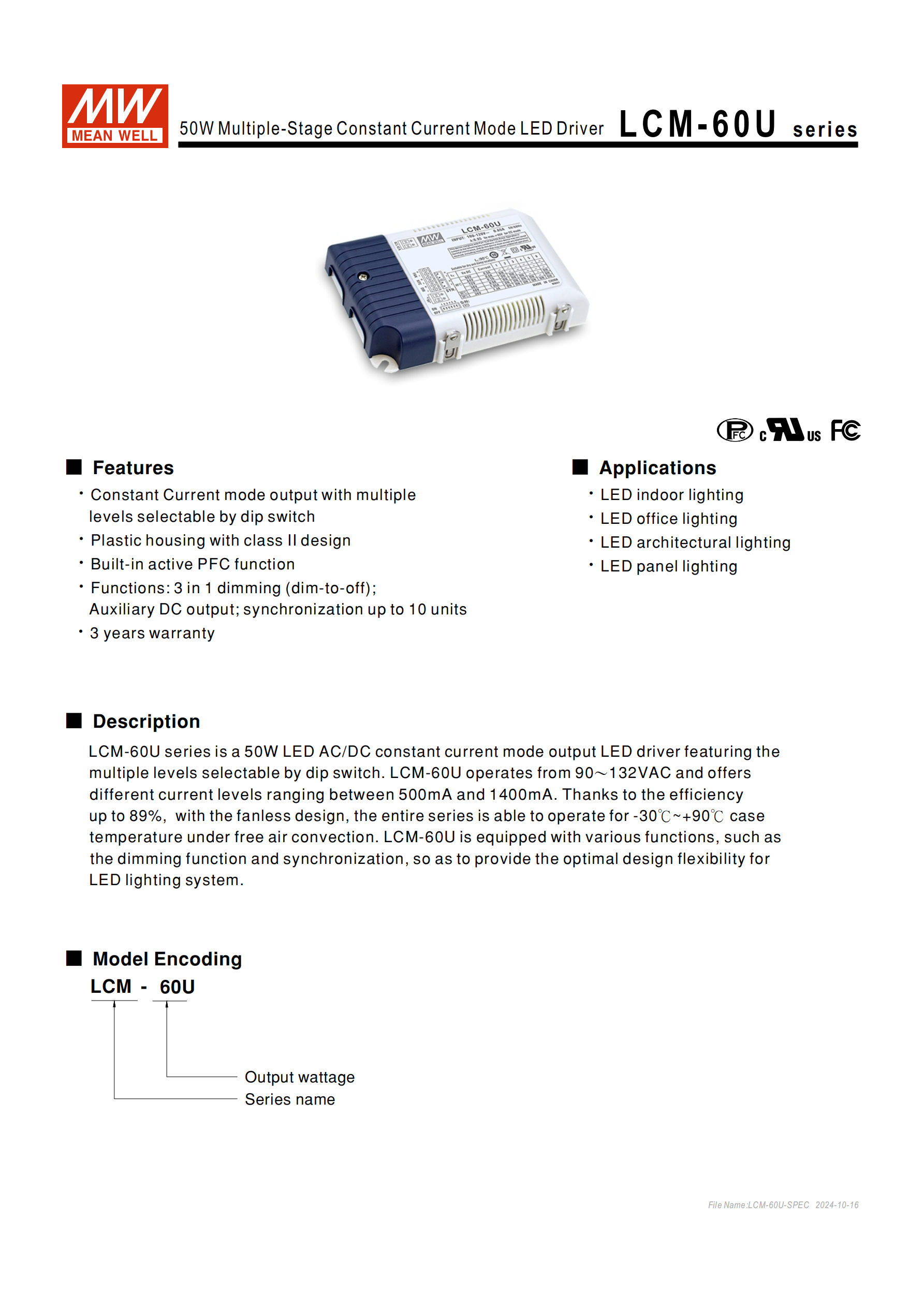

產品定位：明緯 LCM-60U 系列為50W 多級輸出恒流型 LED 交流變直流驅動器，無風扇設計，自然風冷散熱，塑膠外殼采用Class II設計，為 LED 照明系統提供設計彈性。
核心優勢：輸出電流可通過 DIP 開關多檔位選擇，內置主動式 PFC功能，集成三合一調光、10 臺同步、溫度補償、輔助直流輸出等功能，轉換效率最高達89%。
應用場景：廣泛適用于 LED 室內照明、LED 辦公照明、LED 建筑照明、LED 板燈照明。
售后保障：提供3 年保固，MTBF（平均無故障時間）最低2648.2K hrs（Telcordia SR-332 標準）、222.5K hrs（MIL-HDBK-217F 標準，25℃）。

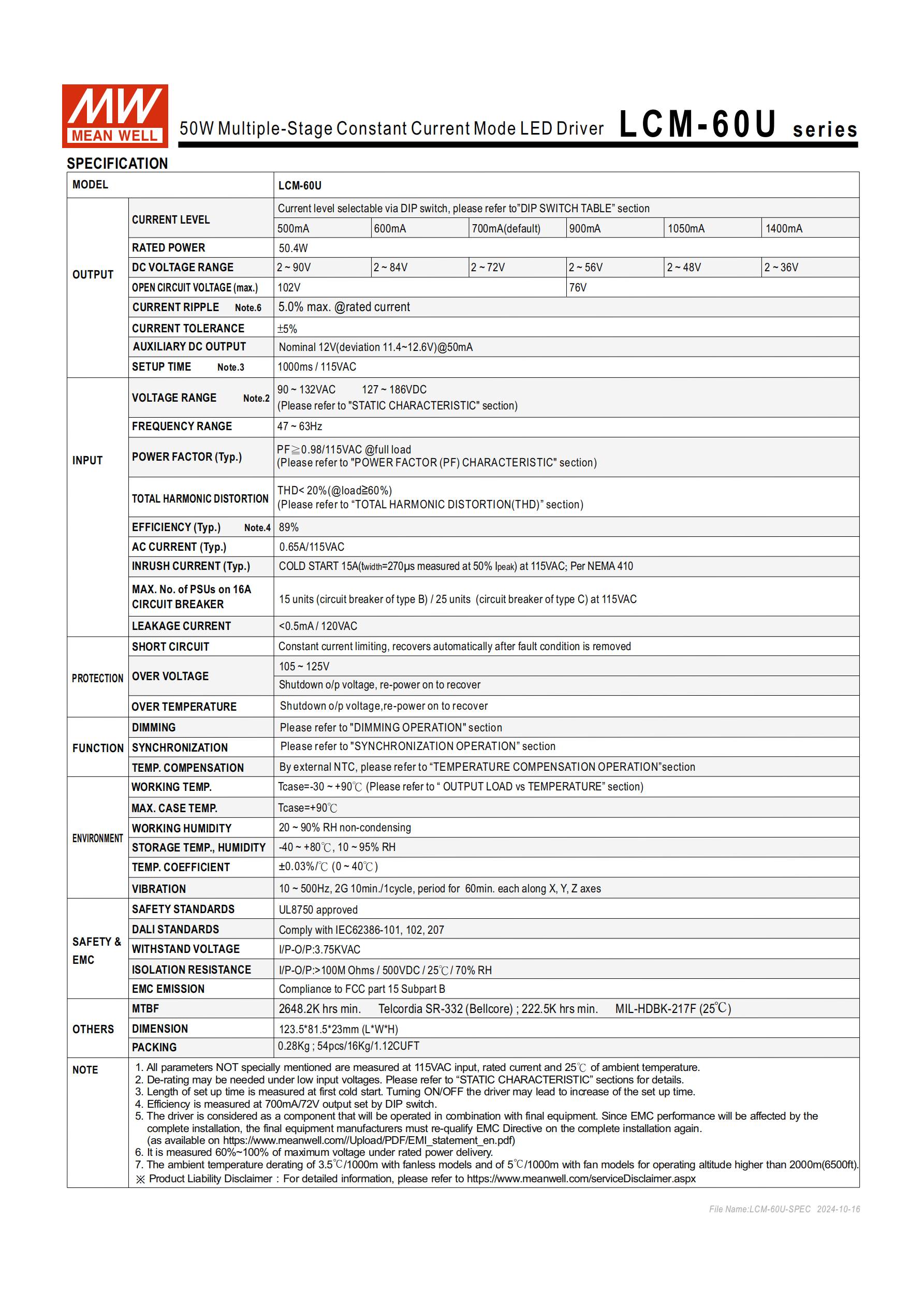

二、核心電氣規格
（一）輸入規格
| 項目 | 參數值 | 備注 |
|---|---|---|
| 輸入電壓范圍 | 90~132VAC；127~186VDC | 低輸入電壓需減額輸出，參考減額曲線圖 |
| 輸入頻率范圍 | 47~63Hz | - |
| 功率因數（Typ.） | ≧0.98/115VAC@滿載 | 參考功率因素特性曲線 |
| 總諧波失真 | THD<20%@負載≧60% | 參考總諧波失真特性曲線 |
| 交流電流（Typ.） | 0.65A/115VAC | - |
| 浪涌電流（Typ.） | 15A 冷啟動 @115VAC | 50% Ipeak 下測試 twidth=270μs，符合 NEMA 410 |
| 漏電流 | <0.5mA/120VAC | - |
（二）輸出規格
主輸出（恒流型）：電流分 6 檔，通過 DIP 開關選擇，電流精度 **±5%**，紋波電流最大 5.0%@額定電流，具體參數如下：
| 輸出電流 | 500mA | 600mA | 700mA（默認） | 900mA | 1050mA | 1400mA |
|---|---|---|---|---|---|---|
| 額定功率 | 50.4W | - | - | - | - | - |
| 直流電壓范圍 | 2~90V | 2~84V | 2~72V | 2~56V | 2~48V | 2~36V |
| 開路電壓（最大） | 102V | - | 76V | - | - | - |
輔助直流輸出：額定值12V（范圍 11.4~12.6V）@50mA，Pin1 (+FAN) 和 Pin2 (-FAN) 為輔助輸出端，可驅動風扇。啟動時間：1000ms/115VAC（冷機啟動，頻繁開關機會延長啟動時間）。
三、功能操作說明

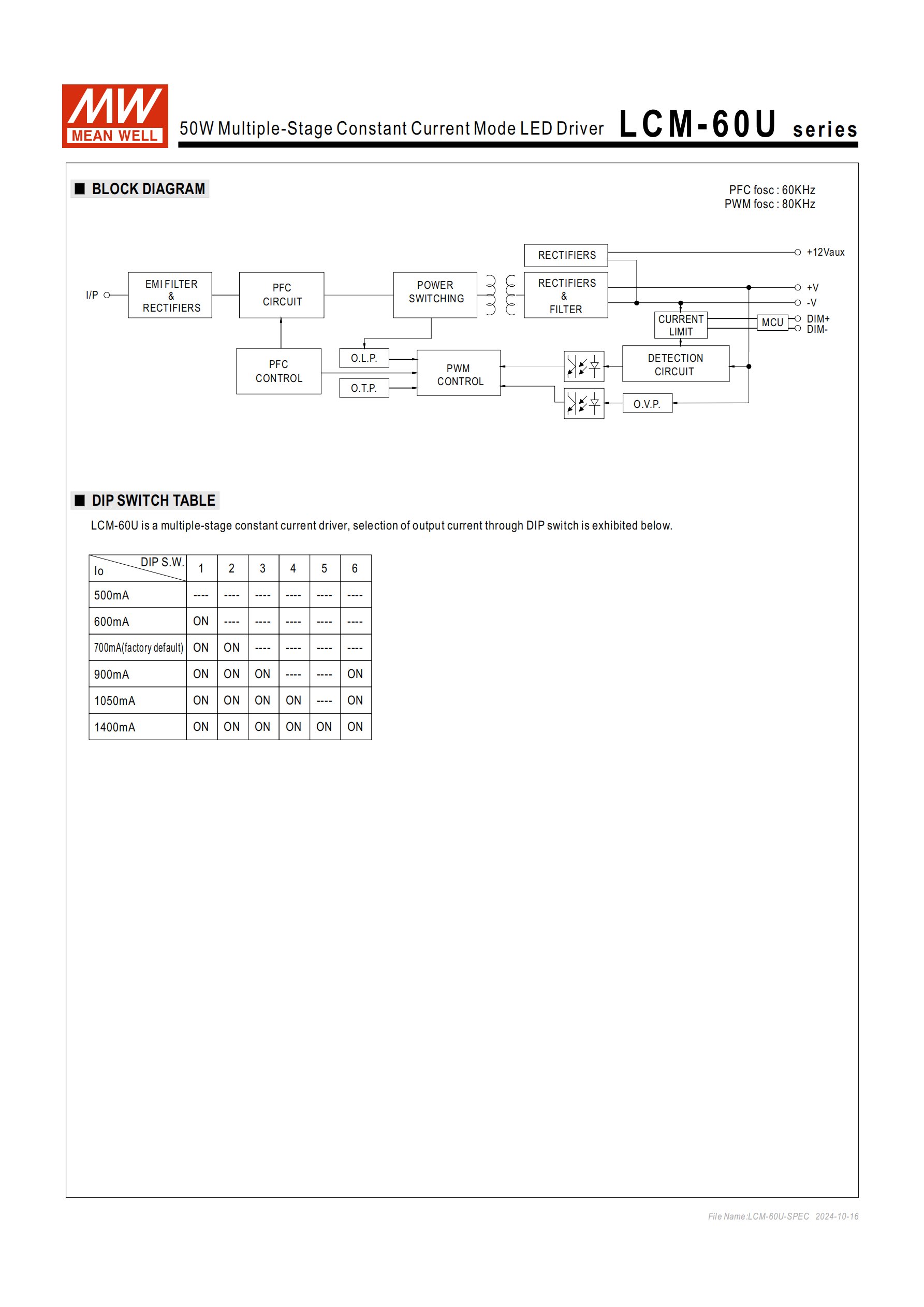

（一）DIP 開關電流選擇
驅動器通過 6 位 DIP 開關組合設定輸出電流，出廠默認700mA，開關組合核心規則：500mA 僅需開 1 檔，600mA 開 2 檔，700mA 開 1+2 檔，900mA 開 1+2+3+4 檔，1050mA 開 1+2+3+4+5 檔，1400mA 開 1+2+3+4+5+6 檔。

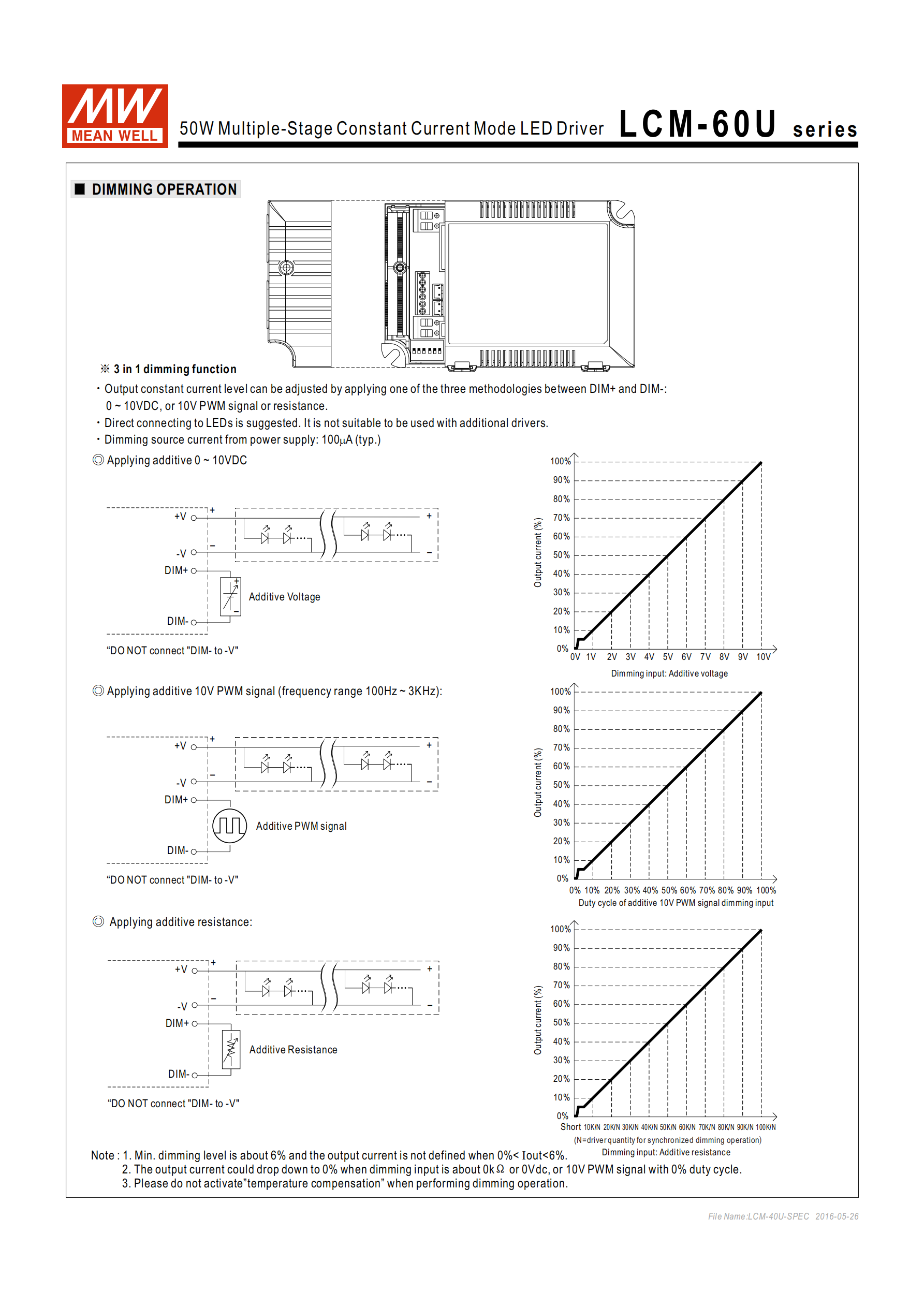

（二）三合一調光功能
調光方式：可在 DIM + 與 DIM - 間外接0~10V 直流電壓、10V PWM 信號（100Hz~3KHz） 或外接電阻實現調光，調光端口輸出電流典型值100uA。
關鍵注意點：禁止將 DIM - 與 - V 連接；最小調光比例約6%，0%<Iout<6% 時電流精度無定義；0 歐 / 0V 輸入、10V PWM 占空比 0% 時，輸出電流可降至 0%；調光時禁止激活溫度補償功能。
（三）同步操作
同步規模：最多10 臺驅動器同步（1 個主機 + 9 個輔助機）。
操作要求：同步前所有機臺需設為 100% 調光（出廠默認）；調光操作范圍10%~100%（最小值取決于調光器設置）。
線纜要求：同步線長度 **<5m**，采用22-24AWG（0.2-0.3mm2）扁平電纜。
（四）溫度補償操作
功能原理：通過 NTC+/- 引腳外接 NTC 溫度感應器，感應燈具 / 環境溫度，輸出電流隨溫度自動降額，保障 LED 壽命；NTC 空接時驅動器正常工作，按設定電流輸出。
適配 NTC 規格及降額規則：明緯不提供 NTC，推薦 THINKING TTCO3 系列，具體如下：| NTC 阻值 | 100% 額定電流溫度范圍 | 降額起始溫度 ||---------|----------------------|--------------|| 220K | <60℃ |>60℃ || 330K | <70℃ | >70℃ || 470K | <80℃ | >80℃ |
注意點：使用溫度補償功能時，調光和同步功能失效。
四、保護功能
驅動器內置多重保護，保障設備安全運行，具體如下：
短路保護：恒流限制，負載異常條件移除后自動恢復。
過電壓保護：關斷輸出電壓，故障解除后重啟恢復。
過溫度保護：關斷輸出電壓，溫度恢復正常后重啟恢復。
五、環境參數
工作環境：機殼溫度 **-30℃~+90℃（參考輸出負載 vs 溫度曲線）；工作濕度20~90% RH**，無冷凝；海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降。
儲存環境：溫度 **-40℃~+80℃；濕度10~95%RH**。
其他環境特性：溫度系數 **±0.03%/℃（0~40℃）；耐振動10~500Hz，2G**，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
六、安規與電磁兼容
安全規范：通過UL8750認證，符合IEC62386-101/102/207 DALI 標準。
絕緣特性：絕緣阻抗 I/P-O/P**>100MΩ/500VDC/25℃/70% RH**；耐壓 I/P-O/P3.75KVAC。
電磁兼容：電磁兼容發射符合FCC part 15 Subpart B；驅動器作為元件與終端設備結合時，終端廠商需重新確認整套裝置 EMC。
七、機構與包裝
尺寸：驅動器外形尺寸123.581.523mm（LWH），公差 ±1mm，機殼型號 LCM-60A。
端子與連接器：含 TB1/TB3/TB5 端子臺，SYN 同步連接器為JST B2B-XH或同等級品，端子引腳對應明確的輸入、輸出、功能接口。
包裝與重量：單臺重量0.28Kg；整箱包裝54pcs/16Kg/1.12CUFT。
八、斷路器配置
115VAC 時，同型號電源供應器可配置數量：B 型斷路器最多 15 臺，C 型斷路器最多 25 臺。
4. 關鍵問題
問題 1（功能操作類）：LCM-60U 系列的三合一調光有哪些實現方式，核心使用禁忌是什么？
答案：三合一調光可通過三種方式實現，分別是在 DIM + 與 DIM - 間外接 0~10V 直流電壓、外接 10V PWM 信號（頻率 100Hz~3KHz）、外接電阻；核心使用禁忌有兩個，一是禁止將 DIM - 與 - V 直接連接，二是進行調光操作時禁止激活溫度補償功能，且 0%< 輸出電流 < 6% 時電流精度無定義。
問題 2（規格適配類）：LCM-60U 系列不同輸出電流檔位對應的輸出電壓范圍是多少，輸入電壓有何要求？
答案：各電流檔位對應的直流電壓范圍為：500mA（2~90V）、600mA（2~84V）、700mA（2~72V）、900mA（2~56V）、1050mA（2~48V）、1400mA（2~36V）；輸入電壓適配 90~132VAC 或 127~186VDC，47~63Hz，低輸入電壓情況下需要對輸出進行減額，具體參考產品減額曲線圖。
問題 3（系統集成類）：LCM-60U 系列實現 10 臺同步的核心要求和線纜規范是什么，與溫度補償功能是否兼容？
答案：實現 10 臺同步的核心要求：最多支持 1 主 9 輔共 10 臺驅動器同步，同步前需將所有機臺調至 100% 調光（出廠默認），調光操作范圍為 10%~100%；線纜規范：同步線長度不得超過 5m，需采用 22-24AWG（0.2-0.3mm2）的扁平電纜。該功能與溫度補償功能不兼容，當激活溫度補償功能時，調光和同步功能均會失效。
