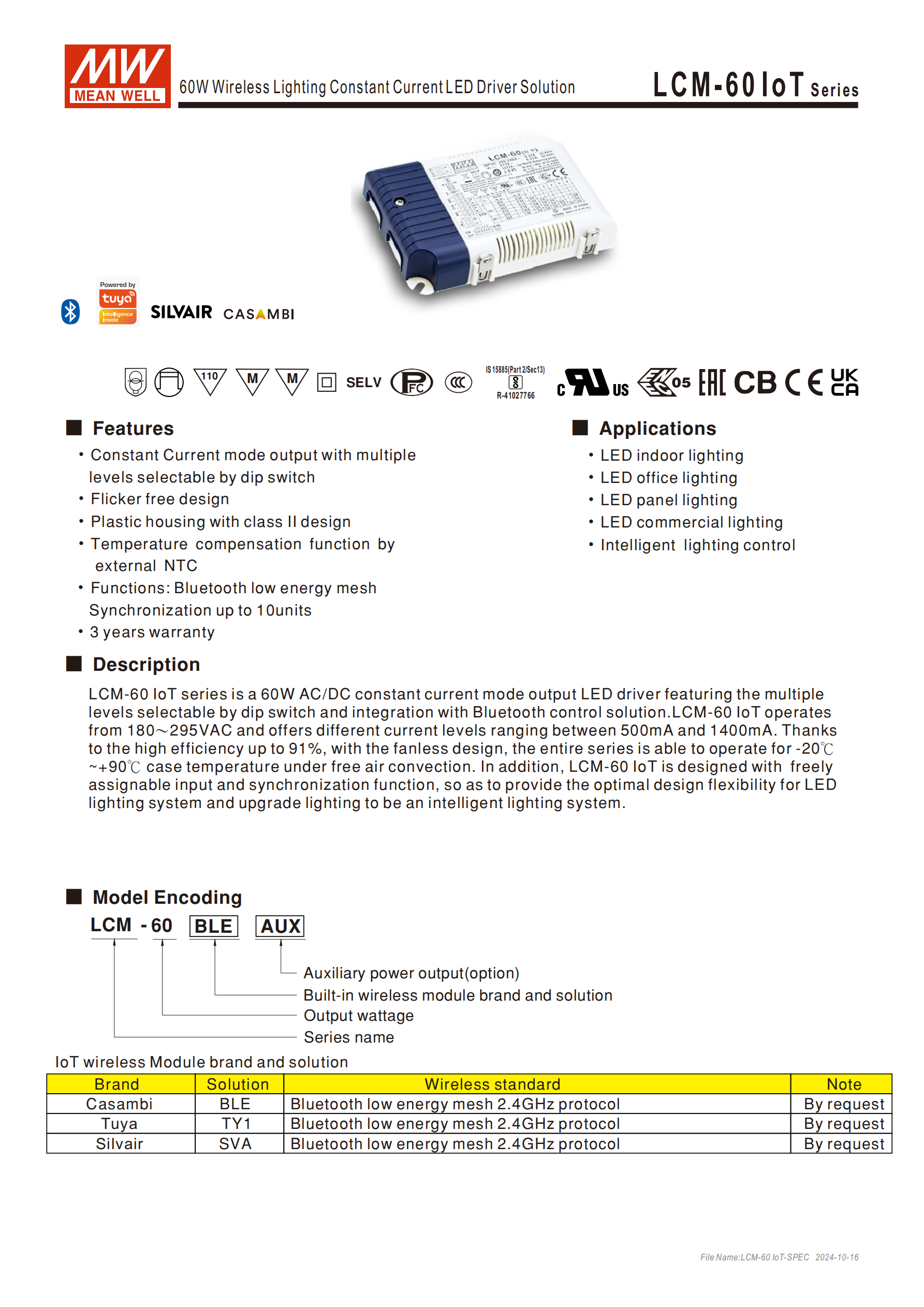

明緯LCM-60 IoT 系列是 60W 無線照明恒流型 LED 驅動器，支持180~295VAC輸入電壓，輸出電流可通過指撥開關在500mA~1400mA間六檔調節，集成 Casambi、Tuya、Silvair 三款低能耗藍牙 2.4GHz 無線模塊（均為定制品），具備無頻閃、10 臺同步、外部 NTC 溫度補償等核心功能，調光范圍 0~100%（最低 6%），轉換效率最高91%，工作機殼溫度 **-20℃~+90℃**，擁有短路、過壓、過溫多重保護，安規與電磁兼容認證齊全，適配 LED 室內、辦公、板燈、廣告牌等智能照明場景，提供 3 年保固。
明緯LCM-60 IoT 系列為60W 交流變直流恒流型 LED 驅動器，主打無線智能控制，適配 LED 智能照明全場景，采用塑膠外殼 Class Ⅱ 設計，無風扇自然風冷，提供3 年保固，為全球交易品項，整機凈重 0.24Kg，包裝規格 54pcs/15Kg/1.12CUFT，尺寸為123.581.523mm（LWH）。
二、核心特性
輸出特性：恒流型輸出，6 檔電流值通過指撥開關調節，無頻閃設計；
溫控功能：采用外部 NTC進行溫度補償，超溫自動降額輸出保護 LED 壽命；
無線通訊：集成低能耗藍牙 2.4GHz 通訊協議，支持三款無線解決方案；
同步功能：支持10 臺電源同步（1 主 9 從），提升照明系統設計彈性；
節能高效：轉換效率最高91%，待機功耗 < 1W，漏電流 < 0.5mA/240VAC。

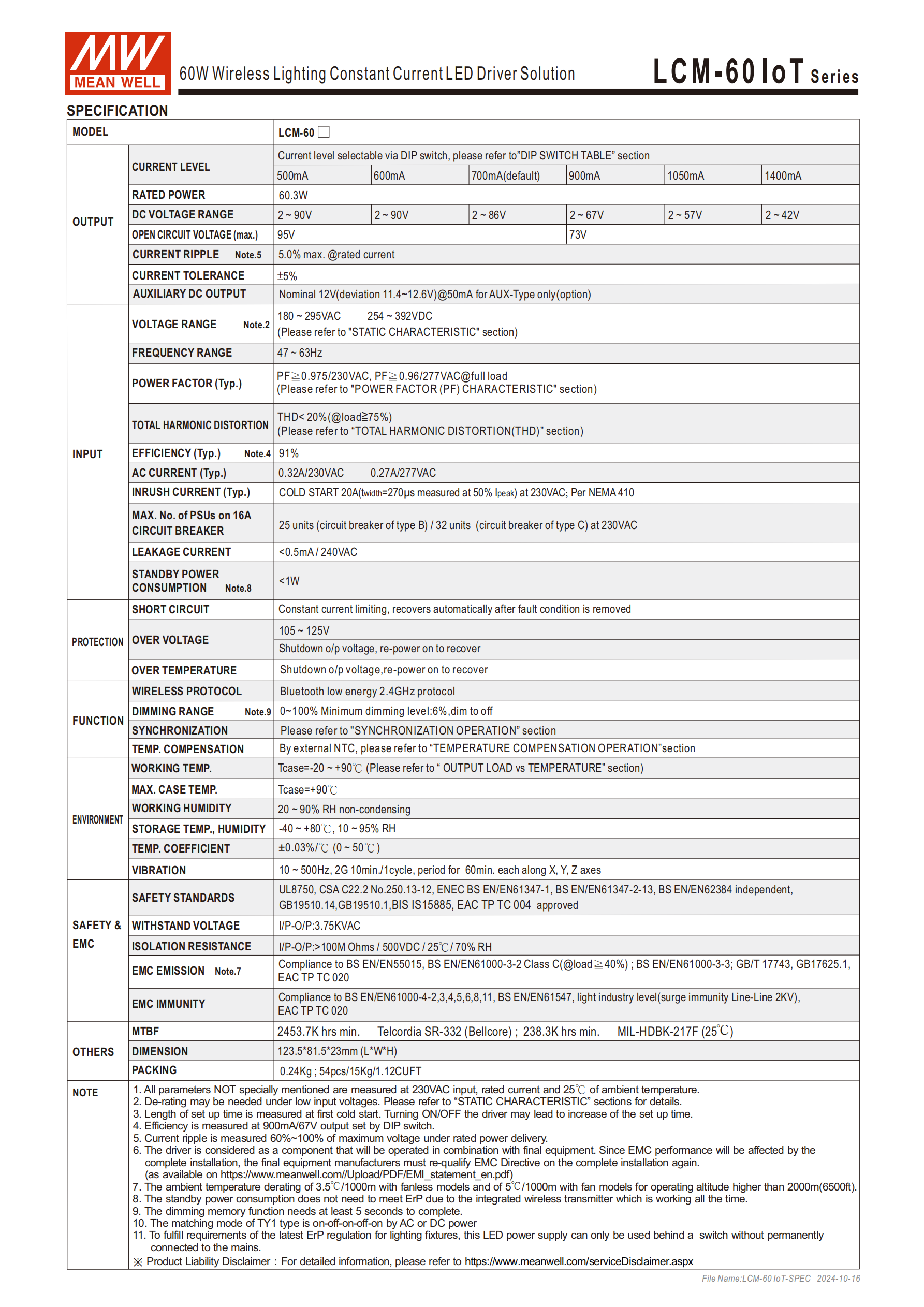

三、電氣核心規格
所有規格默認在 230VAC、額定負載、25℃環境下測量，關鍵參數如下表：
| 類別 | 核心參數 | 具體數值 |
|---|---|---|
| 輸入 | 電壓范圍 | 180~295VAC、254~392VDC |
| 輸入 | 頻率范圍 | 47~63Hz |

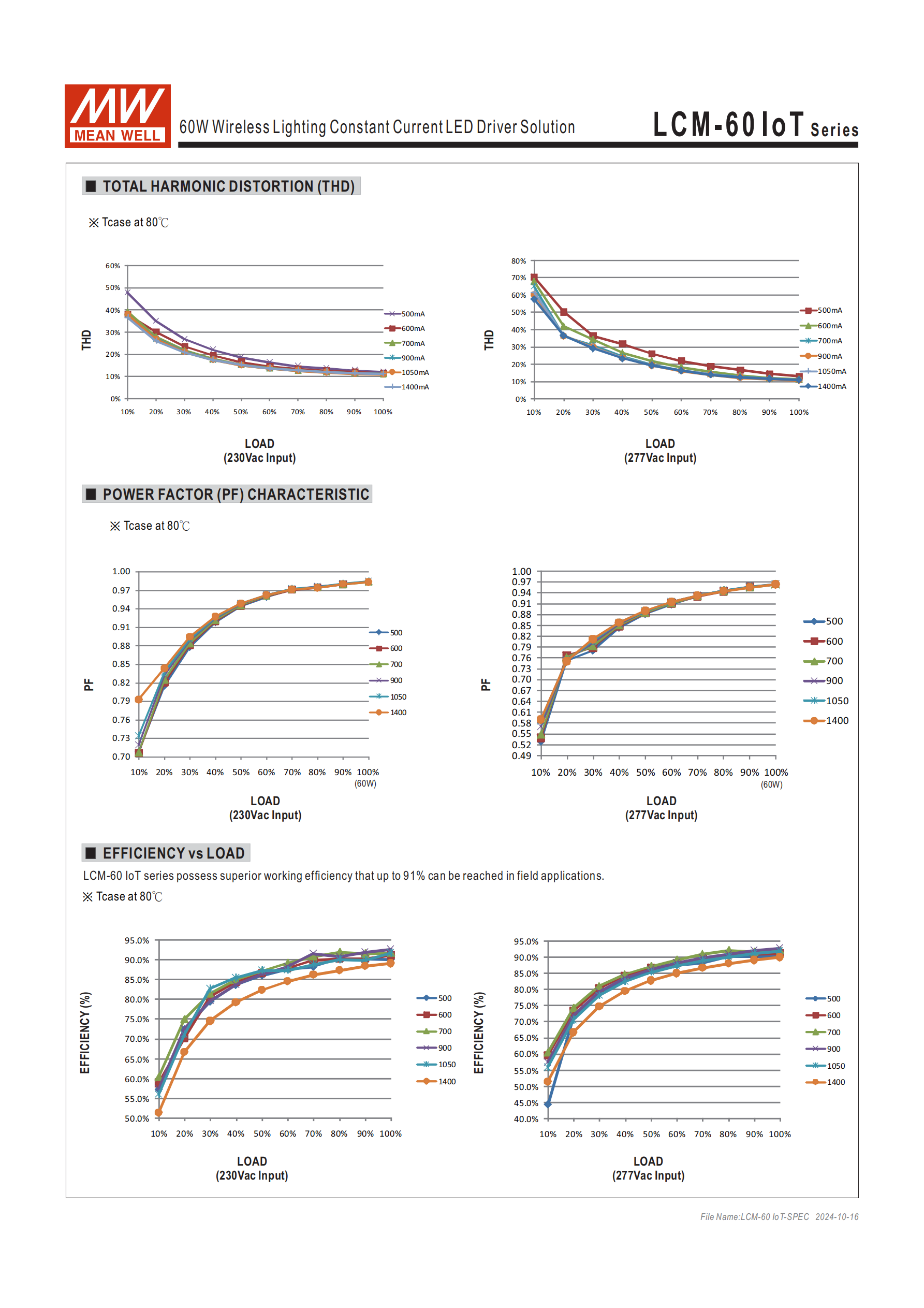

| 輸入 | 功率因數（Typ.） | PF≥0.975/230VAC；PF≥0.96/277VAC（滿載） |
| 輸入 | 總諧波失真 | THD<20%（負載≥75%） |
| 輸出 | 額定功率 | 60.3W |
| 輸出 | 電流檔位 | 500mA/600mA/700mA (默認)/900mA/1050mA/1400mA |
| 輸出 | 直流電壓范圍 | 2~90V（500/600mA）至 2~42V（1400mA） |
| 輸出 | 電流精度 | ±5%，紋波電流最大 5.0%@額定電流 |
| 輔助輸出 | （可選 AUX 型） | 12V（11.4~12.6V）@50mA，可驅動風扇 |
| 保護參數 | 短路 / 過壓 / 過溫 | 短路自恢復；過壓 105~125V 關斷重啟；過溫關斷重啟 |
| 環境參數 | 工作機殼溫度 | Tcase=-20℃~+90℃ |
| 環境參數 | 儲存溫濕度 | -40℃~+80℃，10~95%RH |
| 環境參數 | 工作濕度 | 20~90% RH，無冷凝 |
四、無線模塊配置
該系列內置三款無線模塊均為定制品，均采用低能耗藍牙 2.4GHz 協議，對應適配不同 APP，詳情如下：
| 品牌 | 解決方案 | 無線標準 | 適配 APP | 官方網址 |
|---|---|---|---|---|
| Casambi | BLE | 低能耗藍牙 2.4GHz | Casambi | https://www.casambi.com |
| Tuya | TY1 | 低能耗藍牙 2.4GHz | Smart Life | https://www.tuya.com |
| Silvair | SVA | 低能耗藍牙 2.4GHz | Silvair | https://www.silvair.com |
五、關鍵功能操作

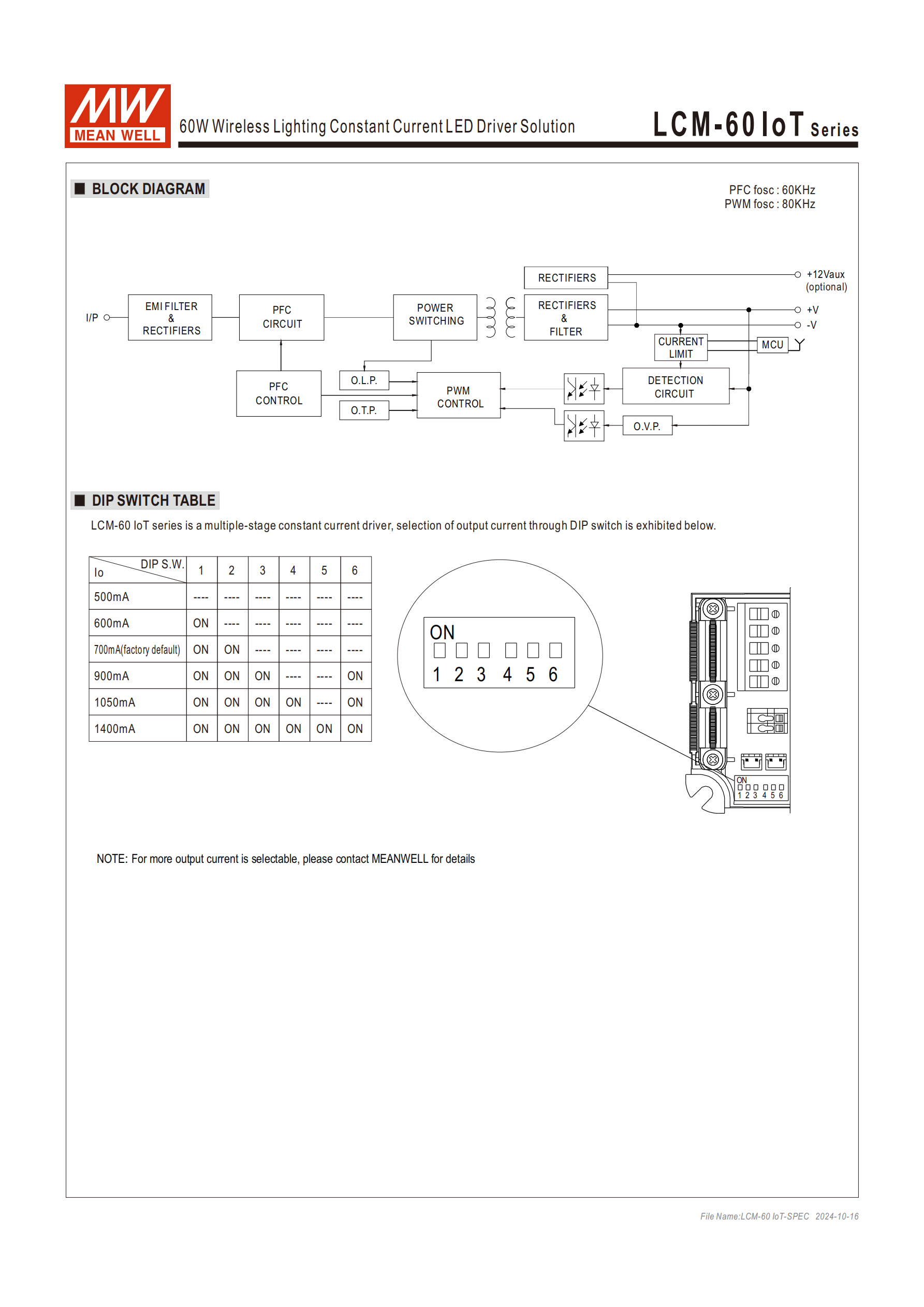

1. 電流調節：指撥開關（DIP）設置
6 檔電流對應 6 個指撥開關的通斷組合，700mA 為出廠默認，開關全 ON 為 1400mA，具體組合見文檔 DIP 開關表，如需更多電流檔位可聯系明緯業務。

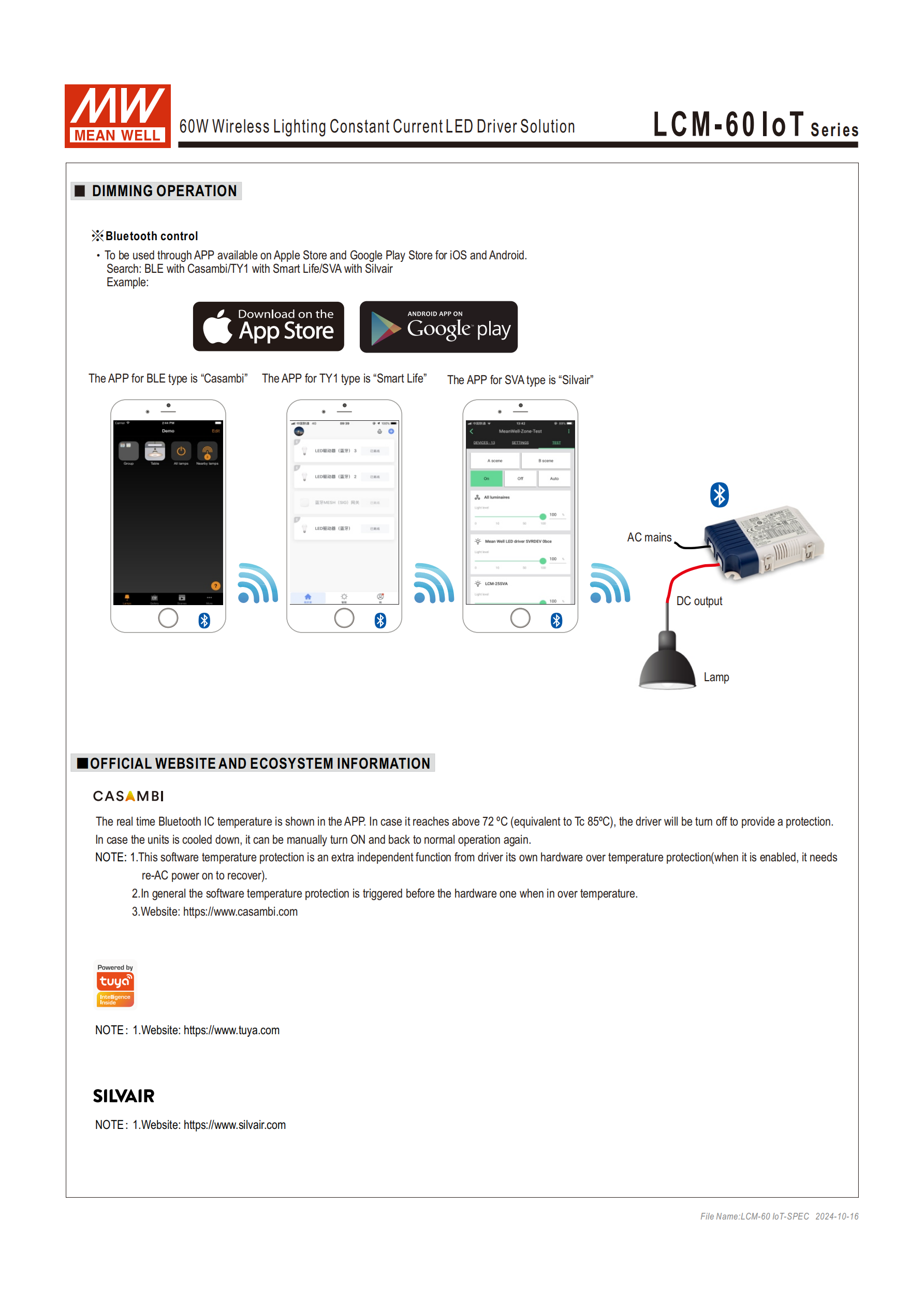

2. 調光操作
調光范圍：0~100%，最低調光亮度 6%，支持關斷調光，調光記憶需至少 5 秒完成；
藍牙調光：通過對應品牌 APP 操作，Casambi 版 APP 可顯示藍牙 IC 溫度，超 72℃（對應 Tc85℃）電源關閉保護；

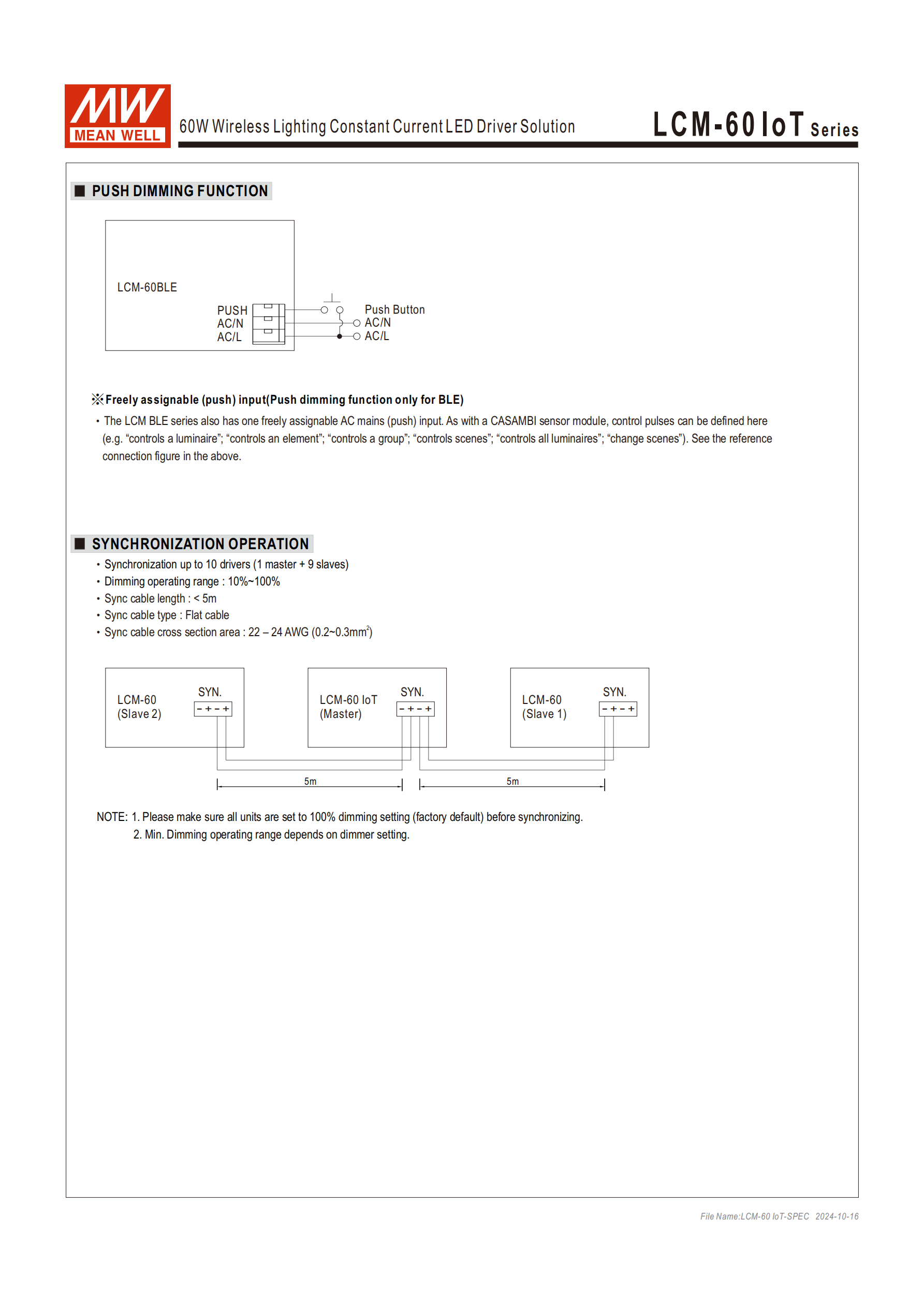

按鍵調光：僅 Casambi（BLE）型支持，交流市電按鍵輸入可自由分配控制功能（如燈具、場景、組群控制）。
3. 同步操作
同步規模：最多10 臺（1 主 9 從），同步前需將所有機臺調至 100% 調光（出廠默認）；
線纜要求：同步線纜長度 < 5m，類型為扁平電纜，橫截面積22–24 AWG（0.2~0.3mm2）；
調光范圍：同步調光操作范圍 10%~100%，最小范圍取決于調光器設置。

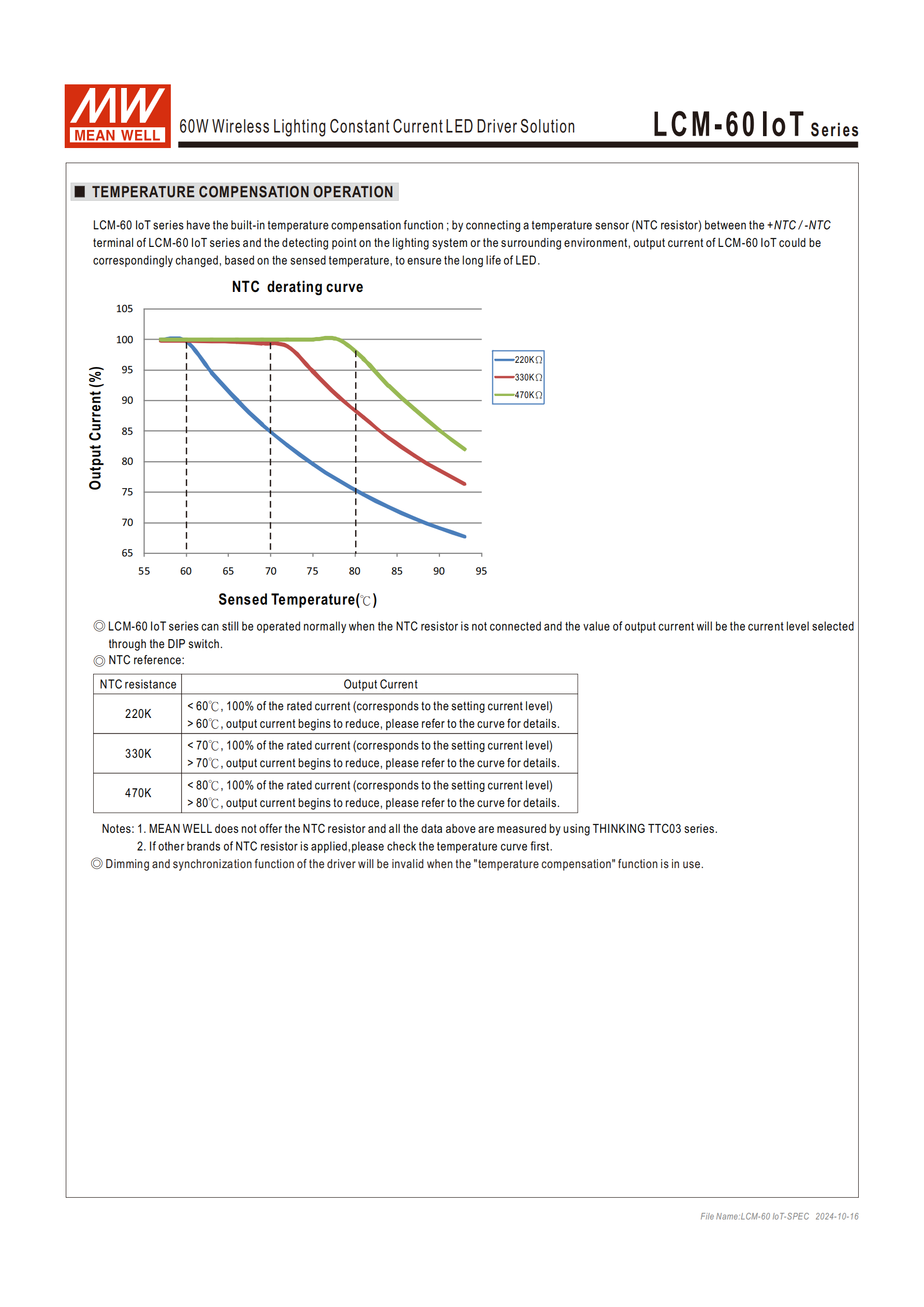

4. 溫度補償操作
接線方式：在 NTC +/- 接腳連接溫度感應器，安裝于燈具機殼 / 環境處；
NTC 規格：支持 220K/330K/470KΩ 三種阻值，明緯不提供該電阻，推薦 THINKING TTC03 系列；
降額規則：220KΩ<60℃滿額輸出，330KΩ<70℃滿額輸出，470KΩ<80℃滿額輸出，超溫后輸出電流隨溫度升高逐步降低；
注意：啟用溫度補償時，調光和同步功能失效；NTC 空接時驅動器正常工作，按設定電流輸出。
六、安規與可靠性
安規認證：通過 UL8750、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347、GB19510.14/1、BIS IS15885、EAC TP TC 004 等多國認證；
電磁兼容：
發射：符合 BS EN/EN55015、GB/T17743、GB17625.1 等，Class C（負載≥40%）；
抗擾度：符合 BS EN/EN61000-4 系列、EN61547，輕工業等級（線對線浪涌 2KV）；
絕緣與耐壓：I/P-O/P 耐壓 3.75KVAC，絕緣阻抗 > 100M Ohms / 500VDC（25℃/70% RH）；
使用壽命：MTBF 最低2453.7K hrs（Telcordia SR-332 標準）；238.3K hrs（MIL-HDBK-217F 標準，25℃）；
耐振動：±0.03%/℃（0~50℃），10~500Hz/2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
七、引腳與接口
驅動器分輸入、輔助輸出、NTC、輸出、同步五大接口，BLE 型額外帶按鍵引腳，核心引腳分布如下：
輸入端子 TB1：1-AC/L、2-AC/N、3 - 按鍵（僅 BLE 型）；
輔助 / NTC 端子 TB3：1-+AUX、2--AUX、3-+NTC、4--NTC；
輸出端子 TB5：1-+V、2--V；
同步連接器 CN101/CN100：1/3-+、2/4-，適配 JST XHP/SXH-001T-P0.6 連接器。
八、應用場景
LED 室內照明、LED 辦公照明、LED 板燈照明、LED 廣告牌照明；
各類 LED 智能照明控制系統升級與搭建。
九、重要備注

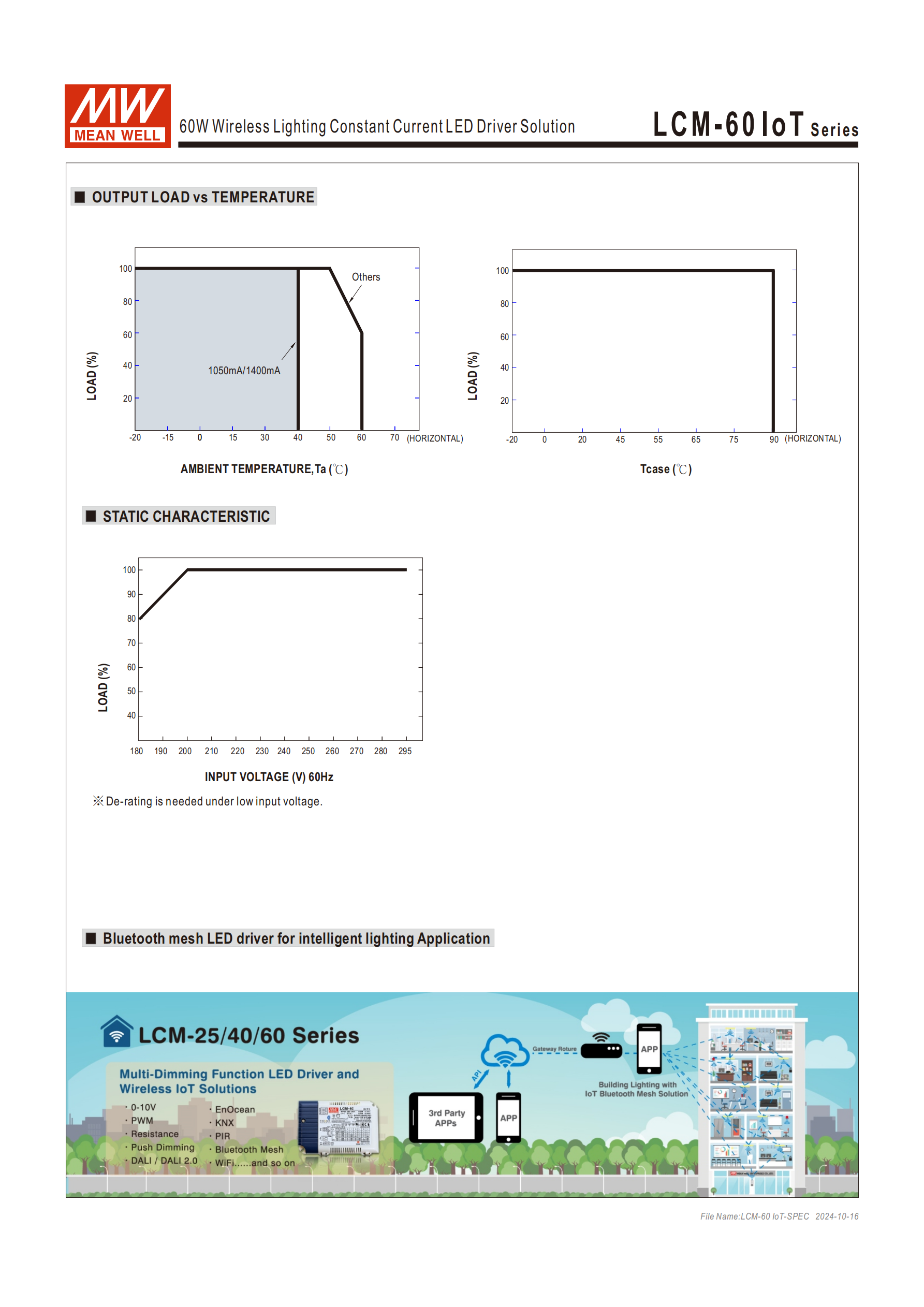

低輸入電壓需減額輸出，海拔超 2000 米時，環境溫度按 3.5℃/1000m 比例下降；
需在市電與驅動器間加開關以滿足最新 ErP 法規要求；
TY1 型匹配模式為交流 / 直流電源開 - 關 - 開 - 關 - 開；
電源為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認。
關鍵問題
問題 1（規格配置類）：LCM-60 IoT 系列的輸出電流有哪些檔位，對應的直流電壓范圍是多少，出廠默認檔位是什么？
答案：輸出電流共 6 個檔位，分別為 500mA、600mA、700mA、900mA、1050mA、1400mA，700mA 為出廠默認檔位；對應的直流電壓范圍依次為 2~90V、2~90V、2~86V、2~67V、2~57V、2~42V，電流精度為 ±5%。
問題 2（功能操作類）：該系列的 10 臺電源同步功能有哪些具體的硬件和操作要求？
答案：硬件要求：同步線纜長度 **<5m**，類型為扁平電纜，橫截面積22–24 AWG（0.2~0.3mm2），同步連接器適配 JST XHP/SXH-001T-P0.6；操作要求：同步規模為1 主 9 從共 10 臺，同步前需將所有機臺的調光設置調至 100%（出廠默認），同步調光操作范圍為 10%~100%，最小調光范圍取決于調光器設置。
問題 3（功能沖突 / 限制類）：LCM-60 IoT 的溫度補償功能啟用后有什么限制，不同阻值 NTC 的滿額輸出溫度閾值分別是多少？
答案：限制：啟用外部 NTC 溫度補償功能后，驅動器的調光功能和同步功能將失效；NTC 空接時驅動器可正常工作，按指撥開關設定的電流檔位輸出。溫度閾值：220KΩ NTC<60℃時為 100% 額定輸出，330KΩ NTC<70℃時為 100% 額定輸出，470KΩ NTC<80℃時為 100% 額定輸出，超過對應閾值后輸出電流隨感應溫度升高逐步降額。
