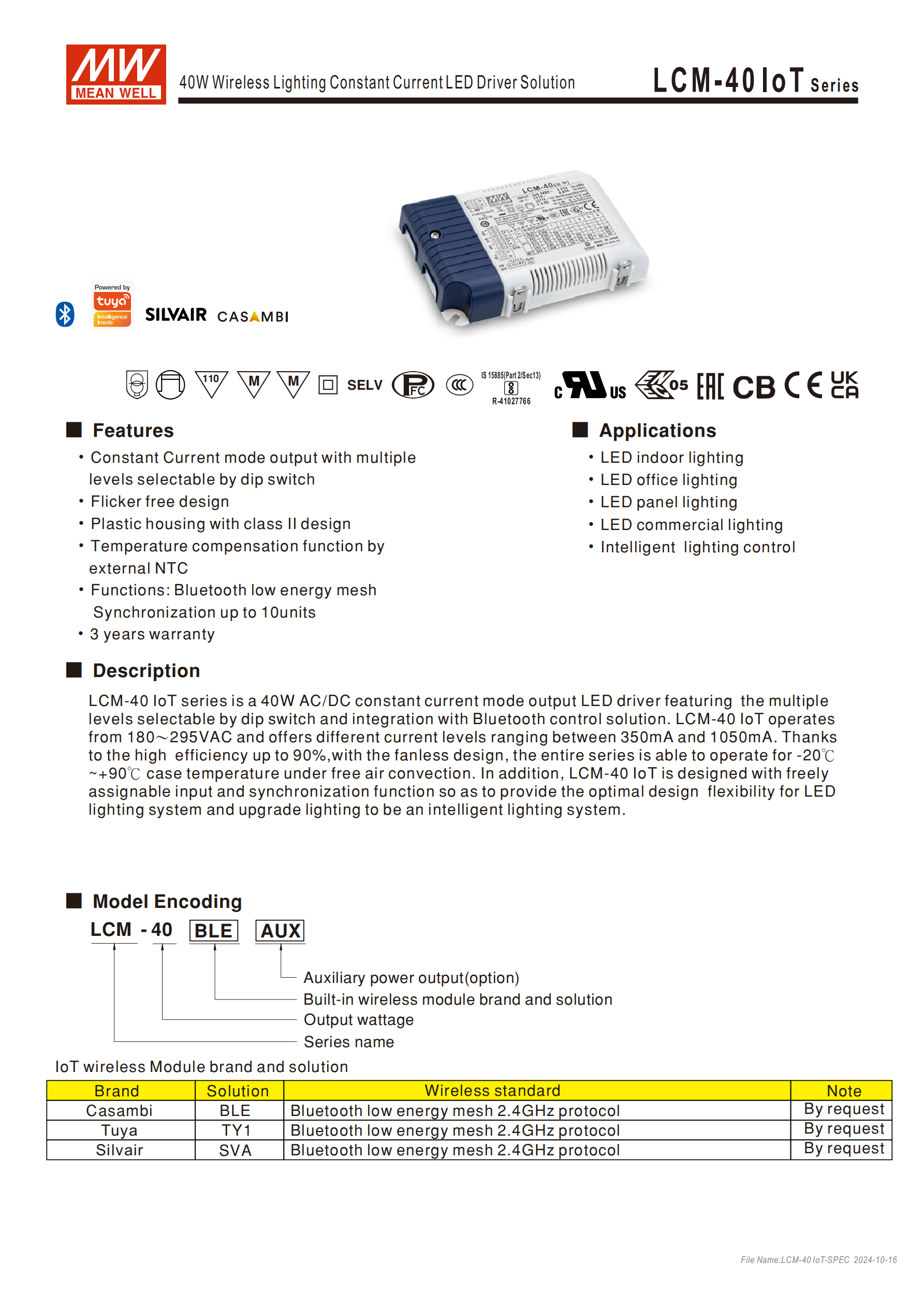

明緯LCM-40 IoT 系列是 40W 無線照明恒流型 LED 驅動器，具備恒流輸出、多段電流指撥開關調節、無頻閃特性，集成低能耗藍牙 2.4GHz通訊，支持10 臺電源同步與外部 NTC 溫度補償，輸入電壓覆蓋 180~295VAC，輸出電流可選 350mA~1050mA（700mA 為出廠默認），轉換效率最高90%，工作機殼溫度 - 20℃~+90℃，擁有短路、過壓、過溫等保護功能，適配 BLE/Casambi/Silvair/Tuya 多款無線方案，適用于各類 LED 室內及智能照明場景，提供3 年保固。
明緯LCM-40 IoT 系列為40W 交流變直流恒流型 LED 驅動器，主打無線智能控制，集成低能耗藍牙通訊方案，適用于 LED 室內、辦公、板燈、廣告牌及智能照明控制場景，采用塑膠外殼 Class II 設計、無風扇自然風冷，提供3 年保固。
二、核心特性
輸出特性：恒流型輸出，無頻閃設計，輸出電流通過 6 位 DIP 指撥開關多段調節，范圍 350mA~1050mA；
通訊與同步：支持低能耗藍牙 2.4GHz協議，具備10 臺電源同步功能（1 主 9 從）；
溫度補償：通過外部 NTC實現溫度補償，可根據燈具 / 環境溫度調整輸出電流，保障 LED 壽命；
能效表現：轉換效率Typ.90%，待機功耗 **<1W**，功率因數 PF≧0.975/230VAC，總諧波失真 THD<20%；
保護功能：具備短路（恒流限制，自恢復）、過電壓（110~130V 關斷，重啟恢復）、過溫度（關斷，重啟恢復）保護。

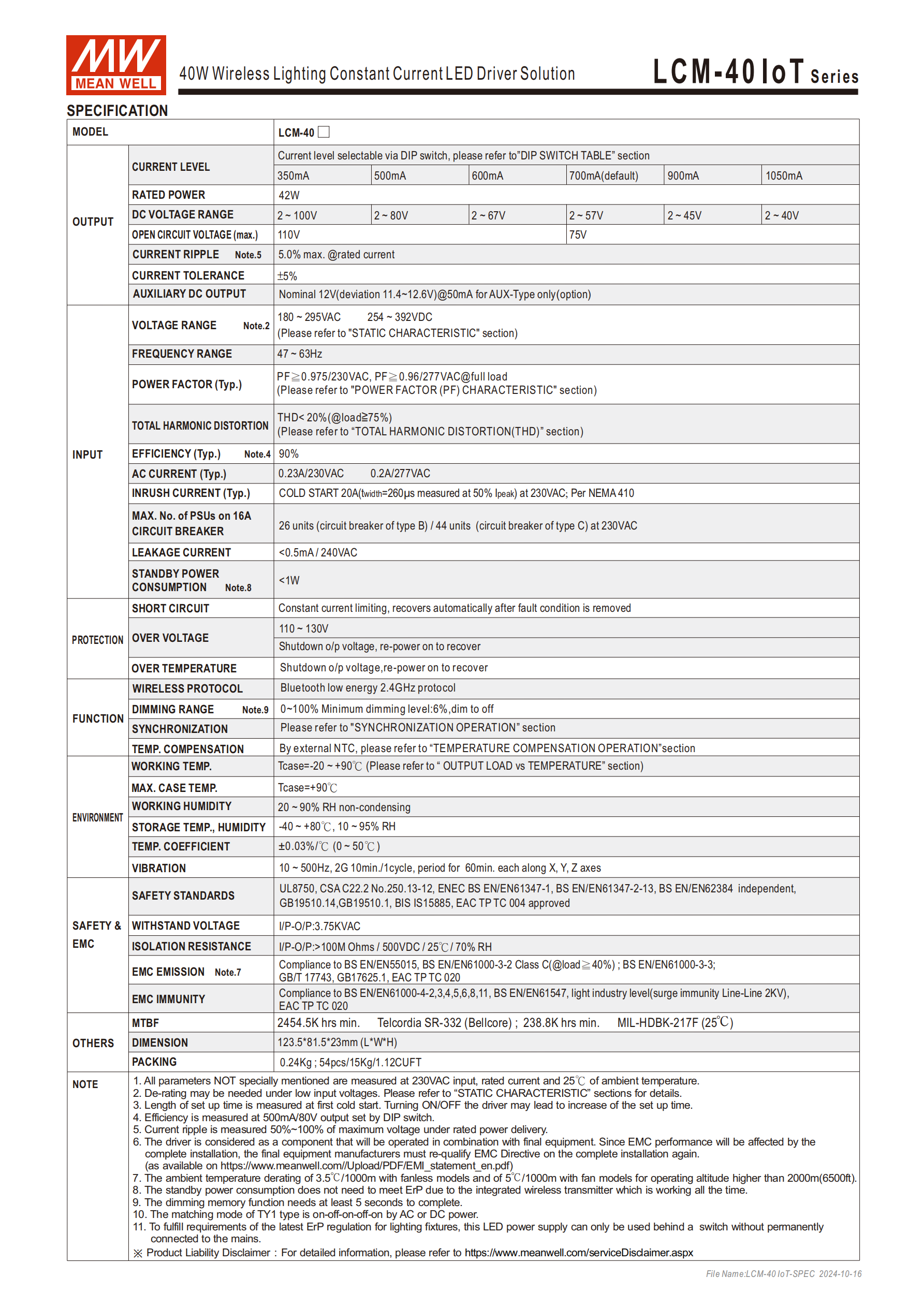

三、關鍵電氣規格
| 類別 | 具體參數 | 關鍵數字 / 范圍 |
|---|---|---|
| 輸入規格 | 電壓范圍 | 180~295VAC、254~392VDC |
| 頻率范圍 | 47~63Hz（滿載） | |
| 交流電流 | 0.23A/230VAC、0.2A/277VAC | |
| 浪涌電流 | 20A 冷啟動 @230VAC（50% Ipeak，twidth=260μs） | |
| 漏電流 | <0.5mA/240VAC | |
| 輸出規格 | 電流檔位 | 350/500/600/700 (默認)/900/1050mA |
| 直流電壓 | 2~100V(350mA)、2~57V(700mA)、2~45V(900mA)、2~40V(1050mA) | |
| 開路電壓（最大） | 110V(350mA)、65V(700mA) | |
| 紋波電流 | 最大 5.0%@額定電流 ±5% | |
| 電流精度 | -（輔助直流輸出 12V@50mA，11.4~12.6V） | |
| 能效與功耗 | 效率 | Typ.90% |
| 待機功耗 | <1W |

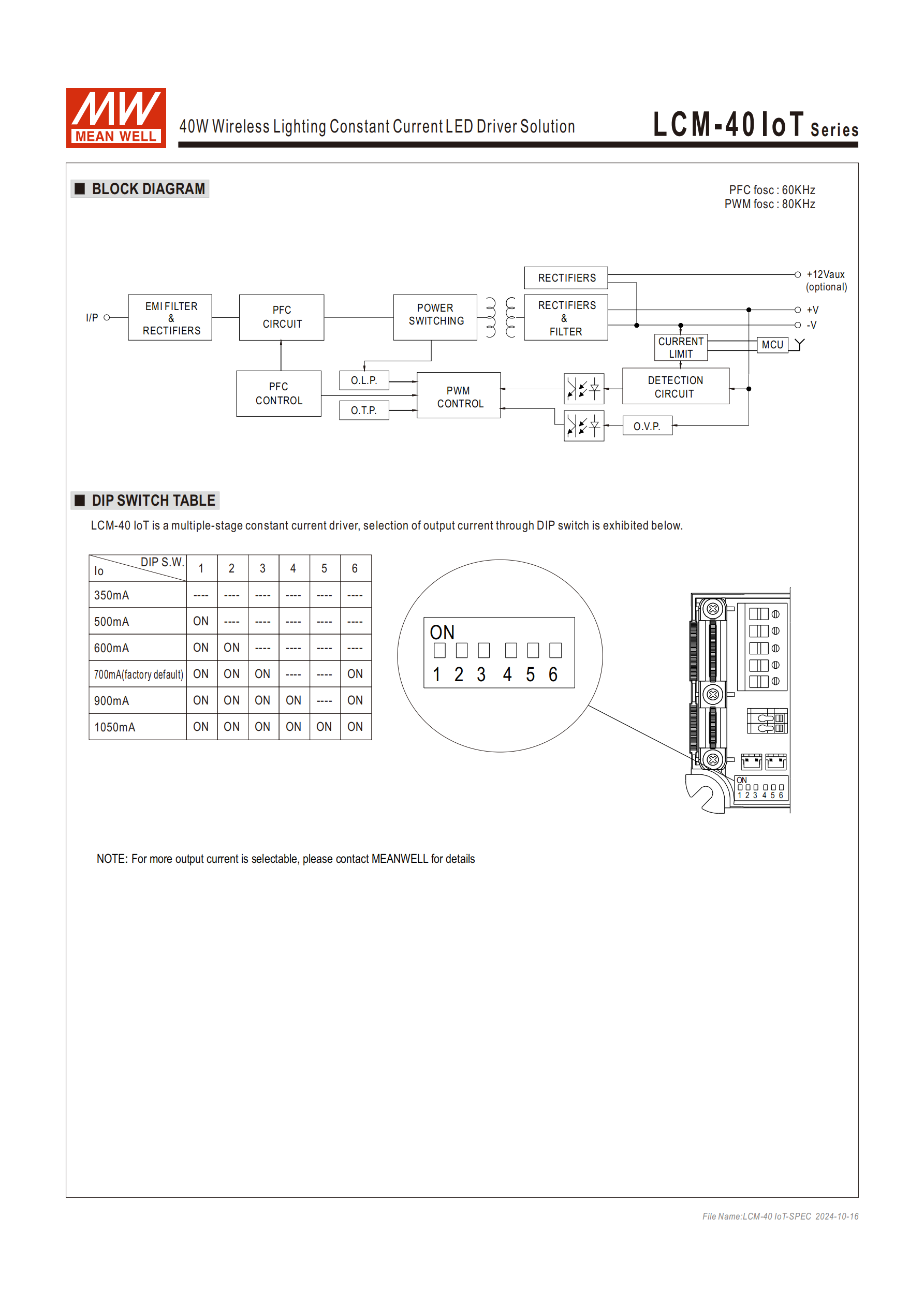

四、DIP 開關電流調節規則
出廠默認700mA，6 位開關（1-6）調節邏輯如下：
| 輸出電流 | 開關 1 | 開關 2 | 開關 3 | 開關 4 | 開關 5 | 開關 6 |
|---|---|---|---|---|---|---|
| 350mA | - | - | - | - | - | - |
| 500mA | ON | - | - | - | - | - |
| 600mA | ON | ON | - | - | - | - |
| 700mA | ON | ON | ON | - | - | ON |
| 900mA | ON | ON | ON | ON | - | ON |
| 1050mA | ON | ON | ON | ON | ON | ON |

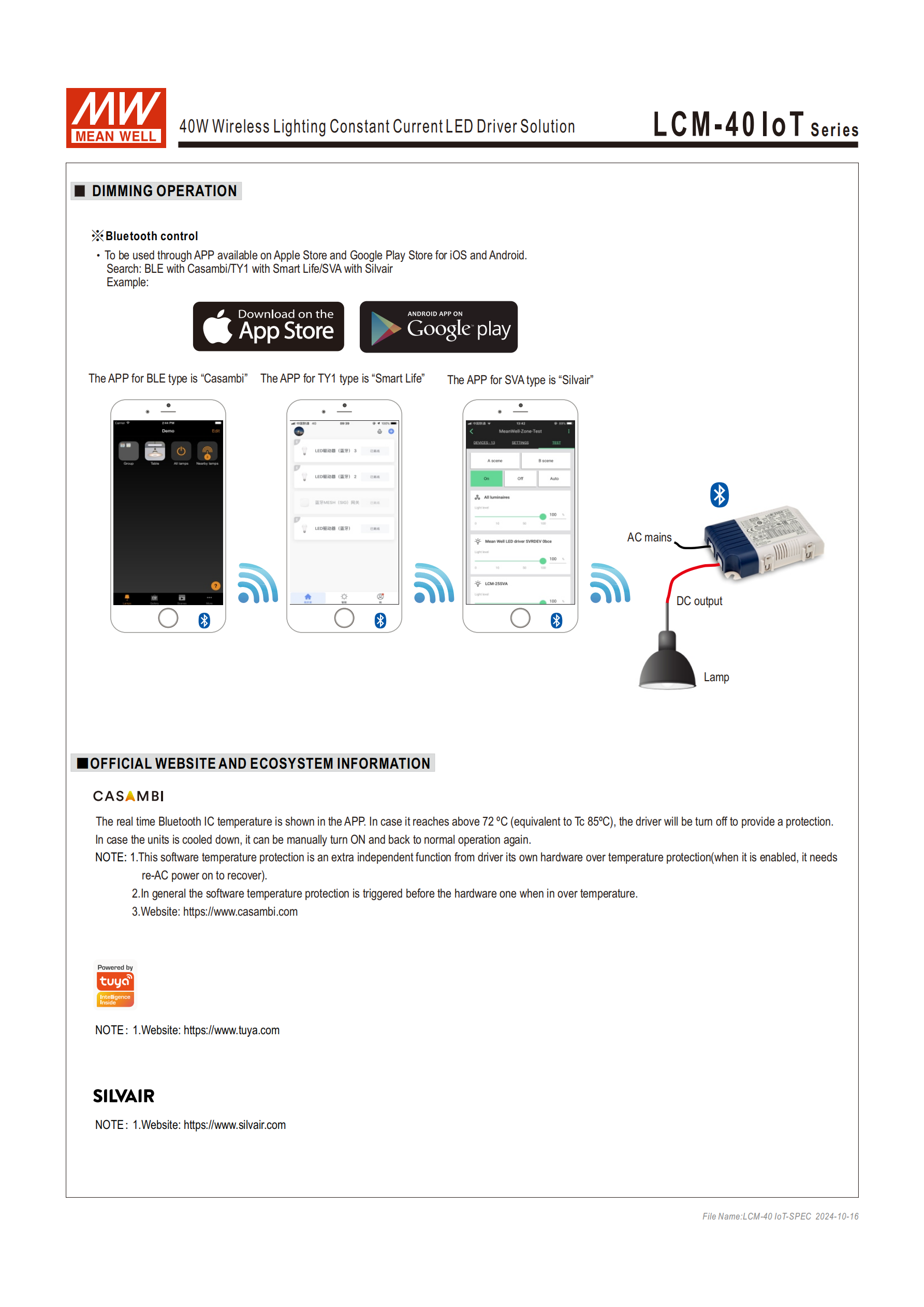

五、無線方案與調光操作
無線方案適配：
BLE：Casambi 方案，適配 Casambi APP，支持按鍵調光，可自由分配交流市電按鍵輸入；
SVA：Silvair 方案，適配 Silvair APP；
TY1：Tuya 方案，適配 Smart Life APP；
調光參數：調光范圍0~100%，最低調光亮度6%，支持關斷調光，調光記憶需至少 5 秒完成；
藍牙溫度保護：APP 實時顯示藍牙 IC 溫度，超 72℃（對應 Tc85℃）電源關閉，冷卻后手動重啟恢復，為獨立于硬件的額外保護。
六、同步操作規范
同步規模：最多10 臺（1 主 9 從）；
調光范圍：10%~100%（最小范圍取決于調光器設置）；
線纜要求：長度 **<5m**，扁平電纜，橫截面積22-24AWG（0.2~0.3mm2）；
前置要求：同步前所有機臺需設為 100% 調光（出廠默認）。
七、溫度補償功能
工作原理：NTC+/- 接腳連接溫度感應器，輸出電流隨偵測溫度自動降額，空接 NTC 時驅動器正常工作，按設定電流輸出；
NTC 阻值與降額觸發溫度：| NTC 阻值 | 100% 額定電流工作溫度 | 降額觸發溫度 ||---------|----------------------|--------------|| 220KΩ | <60℃ |>60℃ || 330KΩ | <70℃ | >70℃ || 470KΩ | <80℃ | >80℃ |
注意：啟用溫度補償時，調光和同步功能失效；明緯不提供 NTC 電阻，推薦 THINKING TTC03 系列。
八、環境與安規
環境參數：
工作機殼溫度：-20℃~+90℃；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40℃~+80℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
安規認證：UL8750、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347、GB19510 等；
電磁兼容：
發射：符合 BS EN/EN55015、GB/T17743 等，EN61000-3-2 Class C（負載≧40%）；
抗擾度：符合 BS EN/EN61000-4 系列，浪涌抗擾度線對線 2KV；
絕緣與耐壓：I/P-O/P 耐壓 3.75KVAC，絕緣阻抗 > 100M Ohms/500VDC/25℃/70% RH。
九、物理與包裝參數
尺寸：123.581.523mm（LWH），公差 ±1mm；
平均無故障時間（MTBF）：2454.5K hrs min.（Telcordia SR-332）、238.8K hrs min.（MIL-HDBK-217F@25℃）；
包裝：單臺 0.24Kg，54pcs/15Kg/1.12CUFT；
端子分布：分輸入（TB1）、輔助 / 溫度（TB3）、輸出（TB5）、同步（CN101/CN100）端子，AUX 輔助輸出可驅動風扇。
十、重要備注
低輸入電壓需減額輸出，海拔超 2000 米時無風扇機型環境溫度每 5℃/1000m 比例下降；
驅動器僅為元件，終端設備制造商需對整套裝置重新做 EMC 確認；
驅動器需在市電與 LED 電源間加開關以實現燈具最新功能。
關鍵問題
問題 1（功能操作類）：LCM-40 IoT 系列如何調節輸出電流，出廠默認電流是多少，DIP 開關的核心調節邏輯是什么？
答案：通過 6 位 DIP 指撥開關調節輸出電流，出廠默認電流為700mA；核心邏輯為開關 1-3 為基礎開啟位，700mA 及以上需開啟 6 號開關，900mA/1050mA 依次開啟 4 號、5 號開關，350mA 為全關狀態，500mA/600mA 依次開啟 1 號、2 號開關（具體調節表見詳細總結第四部分）。
問題 2（應用適配類）：LCM-40 IoT 系列的藍牙調光方案分哪幾種，各適配什么 APP，且唯一支持按鍵調光的是哪款方案？
答案：分 3 款藍牙調光方案，BLE（Casambi） 適配 Casambi APP、SVA（Silvair） 適配 Silvair APP、TY1（Tuya） 適配 Smart Life APP；其中僅 BLE 方案具備按鍵調光功能，可自由分配交流市電按鍵輸入，定義各類控制脈沖。
問題 3（功能沖突與限制類）：LCM-40 IoT 系列的溫度補償功能有哪些關鍵使用要求，啟用該功能后會有什么功能限制？
答案：關鍵使用要求：①需在 NTC+/- 接腳連接 220K/330K/470KΩ 的 NTC 溫度感應器（明緯不提供，推薦 THINKING TTC03 系列），空接時驅動器可正常工作并按設定電流輸出；②不同阻值 NTC 對應不同的降額觸發溫度，超溫后輸出電流自動下降。功能限制：啟用溫度補償功能時，調光功能和同步功能將失效。
