明緯HVG-480 系列是 480W 恒壓 + 恒流型 LED 驅動器，擁有180~528VAC寬輸入范圍，Class Ⅰ 金屬外殼設計，具備IP65/IP67防護等級，轉換效率最高達95%，無風扇自然風冷可在 **-40℃~+85℃機殼溫度工作，壽命超50000 小時且提供5 年 ** 保固；該系列有 24V/30V/36V/42V/48V/54V 六種額定輸出電壓，分 A/B/AB/Dx/D2 等功能型號，支持電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、智能定時調光等功能，內置主動式 PFC，過流 / 短路 / 過壓 / 過溫全保護，適用于 LED 溫室、球場、礦燈等照明場景，也可用于 Class Ⅰ Division 2 類危險地點。
一、產品核心定位與基礎屬性
明緯HVG-480 系列為480W 恒壓 + 恒流雙模式LED 交流變直流驅動器，是戶內戶外通用型電源供應器，主打?qū)掚妷狠斎搿⒏叻雷o(hù)、高效率、長壽命，提供5 年保固，正常使用下壽命 **>50000 小時 **（機殼溫度 < 80℃時），適用于多種 LED 照明場景及危險地點照明。核心物理設計：Class Ⅰ 金屬外殼，防護等級分IP65/IP67，無風扇自然風冷設計，整機尺寸26212543.8mm（LWH），毛重約 2.8Kg，4 臺裝 12.2Kg/0.58CUFT。

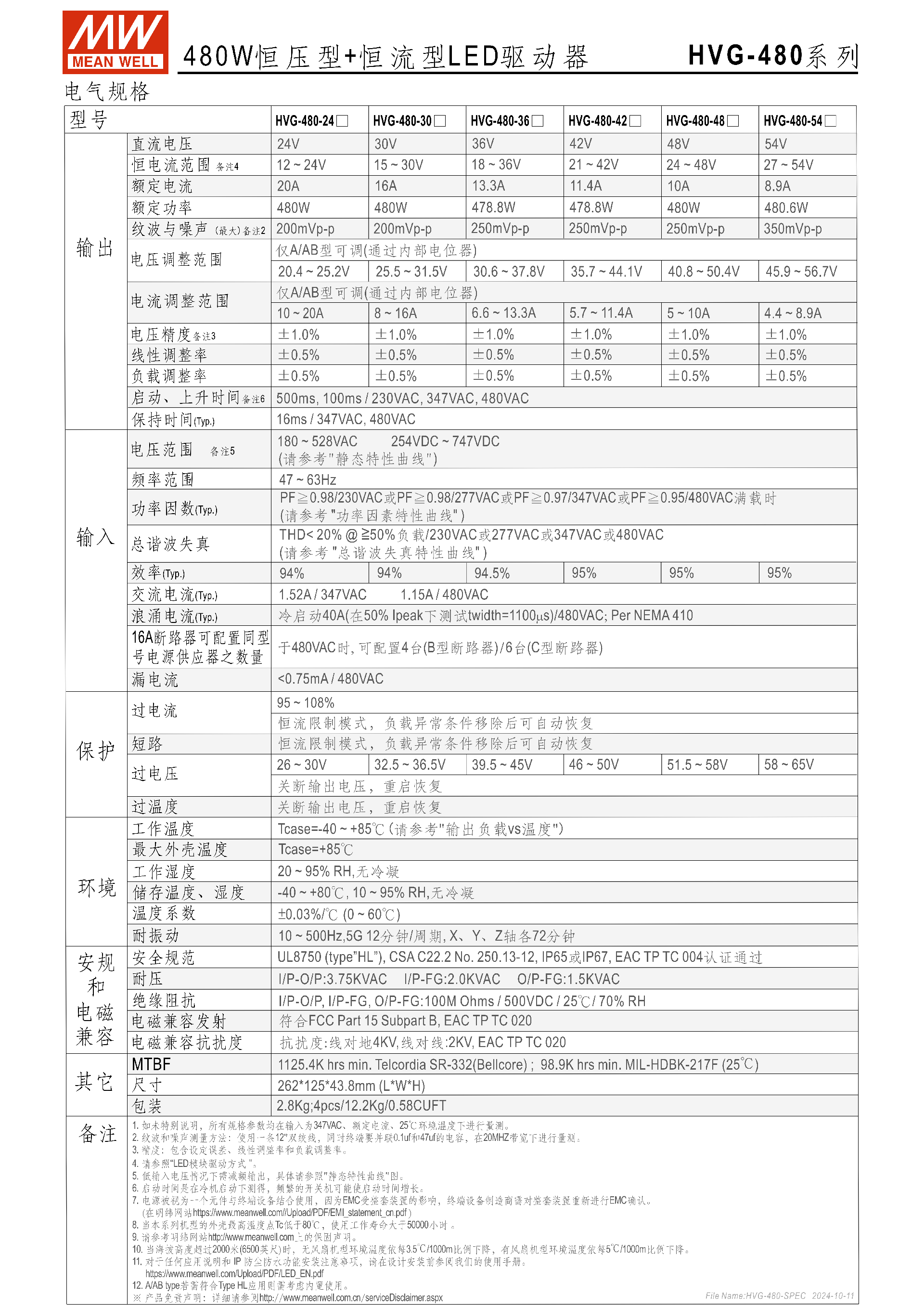

二、核心電氣特性
輸入規格
電壓范圍：180~528VAC、254VDC~747VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
功率因數：滿載時 **≥0.98/230VAC**、≥0.98/277VAC、≥0.97/347VAC、≥0.95/480VAC；
漏電流：<0.75mA/480VAC，浪涌電流冷啟動 40A/480VAC；
總諧波失真：THD<20%（≥50% 負載，230/277/347/480VAC）。
輸出規格系列分 6 款額定輸出電壓機型，核心參數如下表，A/AB 型支持電壓、電流電位器調節，紋波與噪聲最大200~250mVp-p，轉換效率最高95%（54V/48V 機型）。| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電流調整范圍 | 紋波噪聲 ||--------------|--------------|----------|----------|--------------|--------------|-----------------|| HVG-480-24 | 24V | 20A | 480W | 20.4~25.2V | 10~20A | 200mVp-p || HVG-480-30 | 30V | 16A | 480W | 25.5~31.5V | 8~16A | 200mVp-p || HVG-480-36 | 36V | 13.3A | 478.8W | 30.6~37.8V | 6.6~13.3A | 250mVp-p || HVG-480-42 | 42V | 11.4A | 478.8W | 35.7~44.1V | 5.7~11.4A | 250mVp-p || HVG-480-48 | 48V | 10A | 480W | 40.8~50.4V | 5~10A | 250mVp-p || HVG-480-54 | 54V | 8.9A | 480.6W | 45.9~56.7V | 4.4~8.9A | 250mVp-p |
環境與可靠性
工作溫度：機殼 **-40℃~+85℃，230VAC 額定電流恒流模式下最大工作環溫55℃**；
工作濕度：20~95% RH（無冷凝），儲存溫濕度 - 40~+80℃、10~95% RH；
耐振動：10~500Hz/5G，X/Y/Z 軸各 72 分鐘；
MTBF：1125.4K hrs（Telcordia SR-332）、98.9K hrs（MIL-HDBK-217F，25℃）；
溫度系數：±0.03%/℃（0~60℃）。

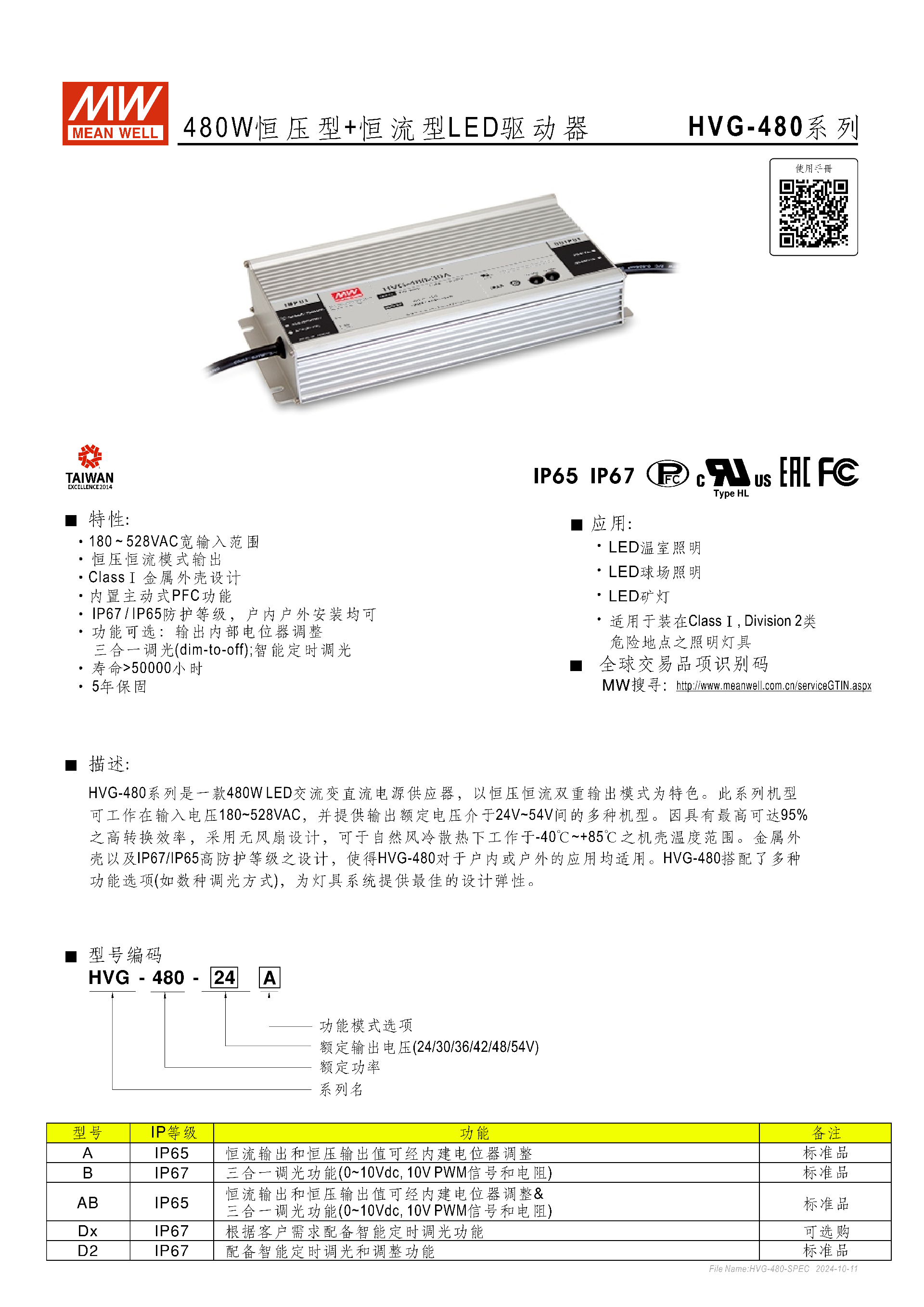

三、型號功能分類
按 IP 等級和功能劃分 5 類型號，標準品 / 選購品區分明確，核心功能如下表：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內建電位器調節恒流 / 恒壓輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 選購品 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
四、核心功能：調光與 LED 驅動

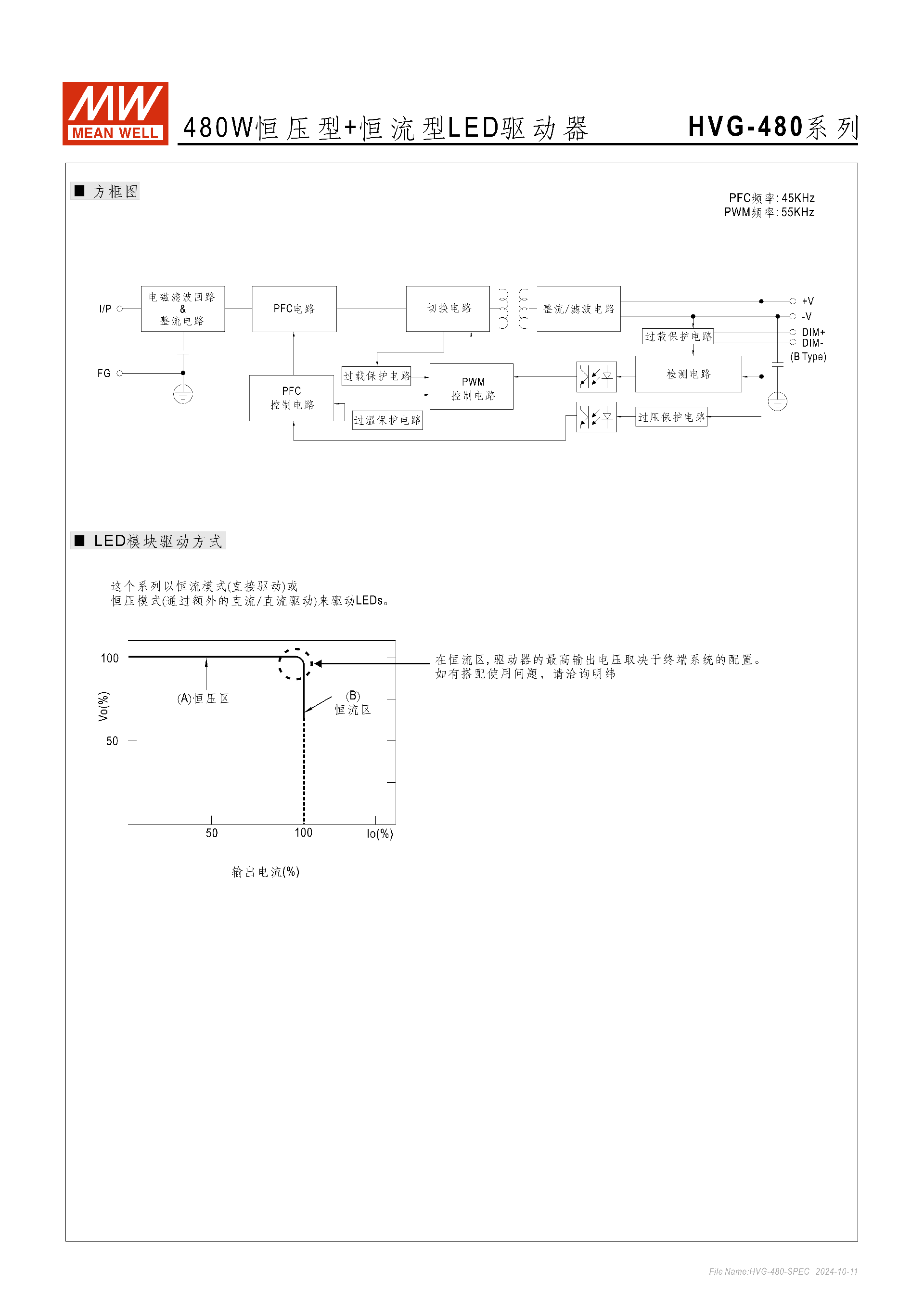

LED 驅動方式：支持恒流模式（直接驅動）、恒壓模式（外接 DC/DC 驅動），恒流區最高輸出電壓由終端系統配置決定；

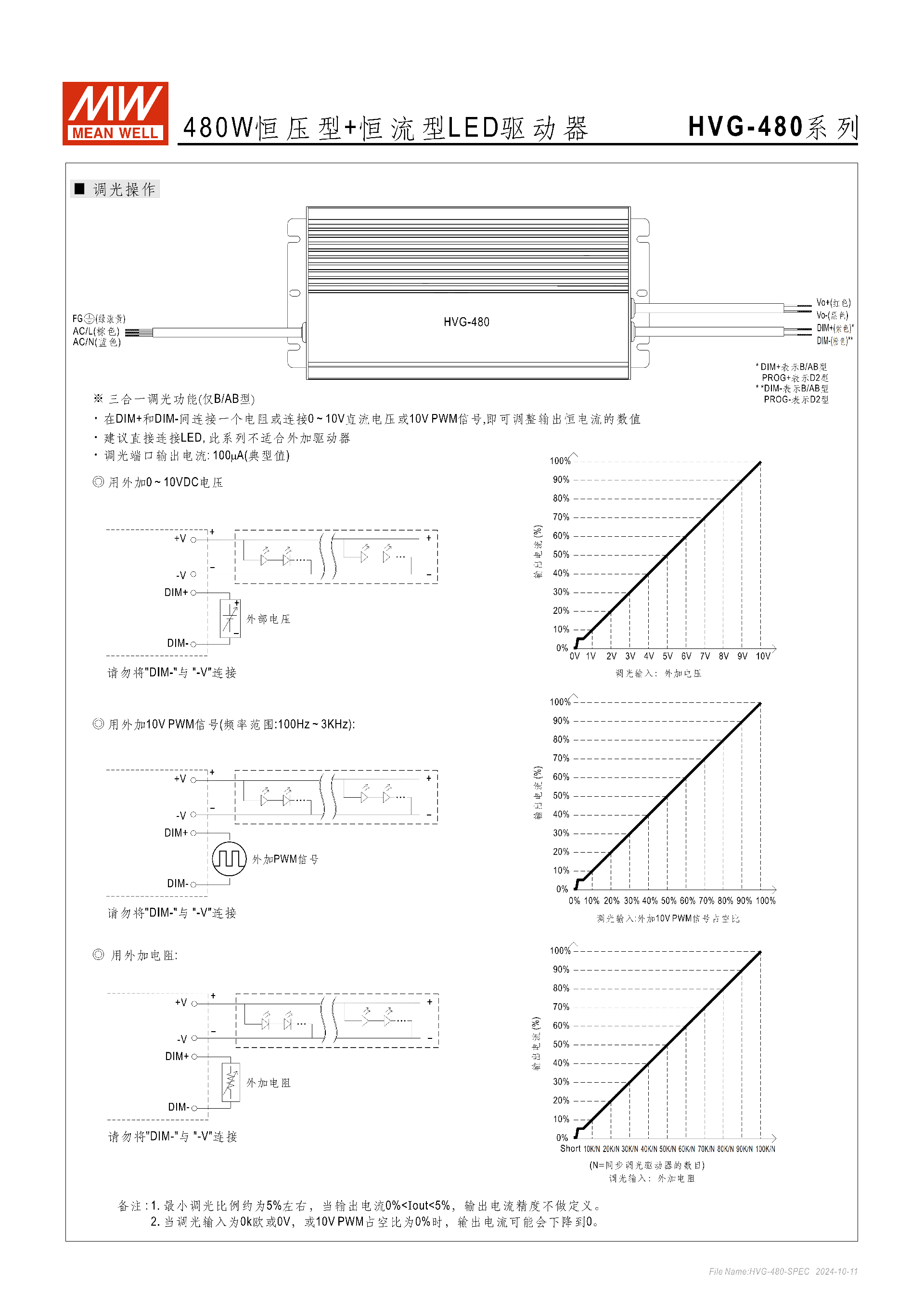

三合一調光（僅 B/AB 型）
調光方式：DIM+/- 端口接0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）或外接電阻，調光端口輸出電流 100μA（典型值）；
調光精度：最小調光比例約 5%，0%<Iout<5% 時電流精度無定義，0 歐 / 0V/PWM 占空比 0% 時輸出電流可降為 0；
智能定時調光（Dx/D2 型）
核心邏輯：連續 14 小時自動調節輸出電流，明緯提供 3 款經典定制模式，也可按需定制；
經典模式：D01（住宅照明）、D02（街道照明）、D03（隧道照明），各模式按工作時長設置不同調光比例，14 小時后維持最終比例。
五、保護功能與安規認證
全維度保護，故障移除后均支持自動恢復：
過流保護：**95~108%** 恒流限制模式；
短路保護：恒流限制模式；
過壓保護：關斷輸出電壓，各機型保護電壓 26~65V 不等；
過溫保護：關斷輸出電壓；
安規與電磁兼容
安全認證：UL8750（type”HL”）、CSA C22.2 No.250.13-12、EAC TP TC 004；
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；
絕緣阻抗：100M Ohms/500VDC（25℃/70% RH）；
電磁兼容：符合 FCC Part 15 Subpart B、EAC TP TC 020，抗擾度線對地 4KV、線對線 2KV。
六、應用場景
常規 LED 照明：LED 溫室照明、LED 球場照明、LED 礦燈；
特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。
七、重要使用備注
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
頻繁開關機會增加驅動器啟動時間，冷機啟動啟動時間為 16ms（347/480VAC）、100ms（230VAC）；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC 合規性；
A/AB 型若需符合 Type HL 應用，需考慮內置使用。
關鍵問題
HVG-480 系列不同調光功能的適用機型和核心調光方式分別是什么？答案：①電位器調節恒流 / 恒壓：僅A/AB 型支持，通過機殼內建電位器調整；②三合一調光：B/AB 型標配，可通過 DIM+/- 端口接 0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或外接電阻實現，最小調光比例約 5%；③智能定時調光：Dx/D2 型支持，Dx 為客戶定制選購品，D2 為標準品，核心是 14 小時內自動調節輸出電流，明緯提供 D01（住宅）、D02（街道）、D03（隧道）三款經典模式。
HVG-480 系列的工作溫度限制有哪些，不同使用條件下的溫度要求是什么？答案：①基礎機殼工作溫度：-40℃~+85℃，外殼最高溫度限值 + 85℃；②恒流模式額定電流下：230VAC 輸入時最大可工作環境溫度為55℃；③壽命關聯溫度：機殼最高溫度點 **<80℃時，驅動器工作壽命 > 50000 小時；④高海拔溫度折減：海拔超 2000 米，無風扇機型環境溫度按3.5℃/1000m** 比例下降。
HVG-480 系列的保護功能和電氣安全規格有哪些核心要點？答案：①保護功能：具備過流（95~108% 恒流限制）、短路（恒流限制）、過壓、過溫全保護，除過壓 / 過溫為關斷輸出外，其余為恒流限制，故障移除后均自動恢復；②電氣安全：漏電流 < 0.75mA/480VAC，耐壓等級為 I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC，絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）；③功率與諧波：滿載功率因數≥0.95（480VAC）~≥0.98（230VAC），≥50% 負載時總諧波失真 THD<20%。
