HVG-150 系列型號編碼規則為HVG-150 - 額定電壓 - 功能模式，功能模式分 4 類，核心參數如下表：
| 功能型號 | 防護等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65/IP67 | 內置電位器調整恒流 / 恒壓輸出 | 標準品 |
| B | IP65/IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| D | IP67 | 智能定時調光（安規申請中） | 可選購 |
四、關鍵電氣規格（核心型號）
| 型號 | 額定電壓 | 額定電流 | 恒流范圍 | 紋波噪聲 | 電壓精度 | 效率 |
|---|---|---|---|---|---|---|
| HVG-150-12 | 12V | 10A | 7.2~12V | 150mVp-p | ±2.5% | 87% |
| HVG-150-15 | 15V | 10A | 8.25~15V | 150mVp-p | ±2.0% | 89% |
| HVG-150-36 | 36V | 4.17A | 19.8~36V | 200mVp-p | ±1.0% | 91% |
| HVG-150-48 | 48V | 3.13A | 26.4~48V | 200mVp-p | ±1.0% | 91.5% |
| HVG-150-54 | 54V | 2.78A | 29.7~54V | 200mVp-p | ±1.0% | 91.5% |
| 通用規格：電流調整范圍為額定電流的約 55%~100%，線性 / 負載調整率均≦±0.5%（30V 及以上型號），漏電流 < 0.75mA/480VAC。 |
明緯HVG-150 系列是 150W 恒流 + 恒壓型 LED 驅動器，具備180~528VAC 寬輸入電壓，輸出額定電壓覆蓋 12V~54V 多檔位，擁有IP65/IP67 高防護等級，金屬外殼無風扇設計可在 - 40℃~+80℃機殼溫度工作，轉換效率最高達91.5%；該系列分 A/B/AB/D 四種功能型號，支持內部電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）等功能，部分型號可選智能定時調光，內置主動式 PFC，防護功能完善，MTBF 壽命優異，適配 LED 街道、高架、溫室等多種照明場景，還可用于 Class I, Division 2 類危險地點照明，提供5 年保固，物理尺寸為 2456838.8mm，支持戶內戶外安裝及多種防水接頭、接線配件選配。

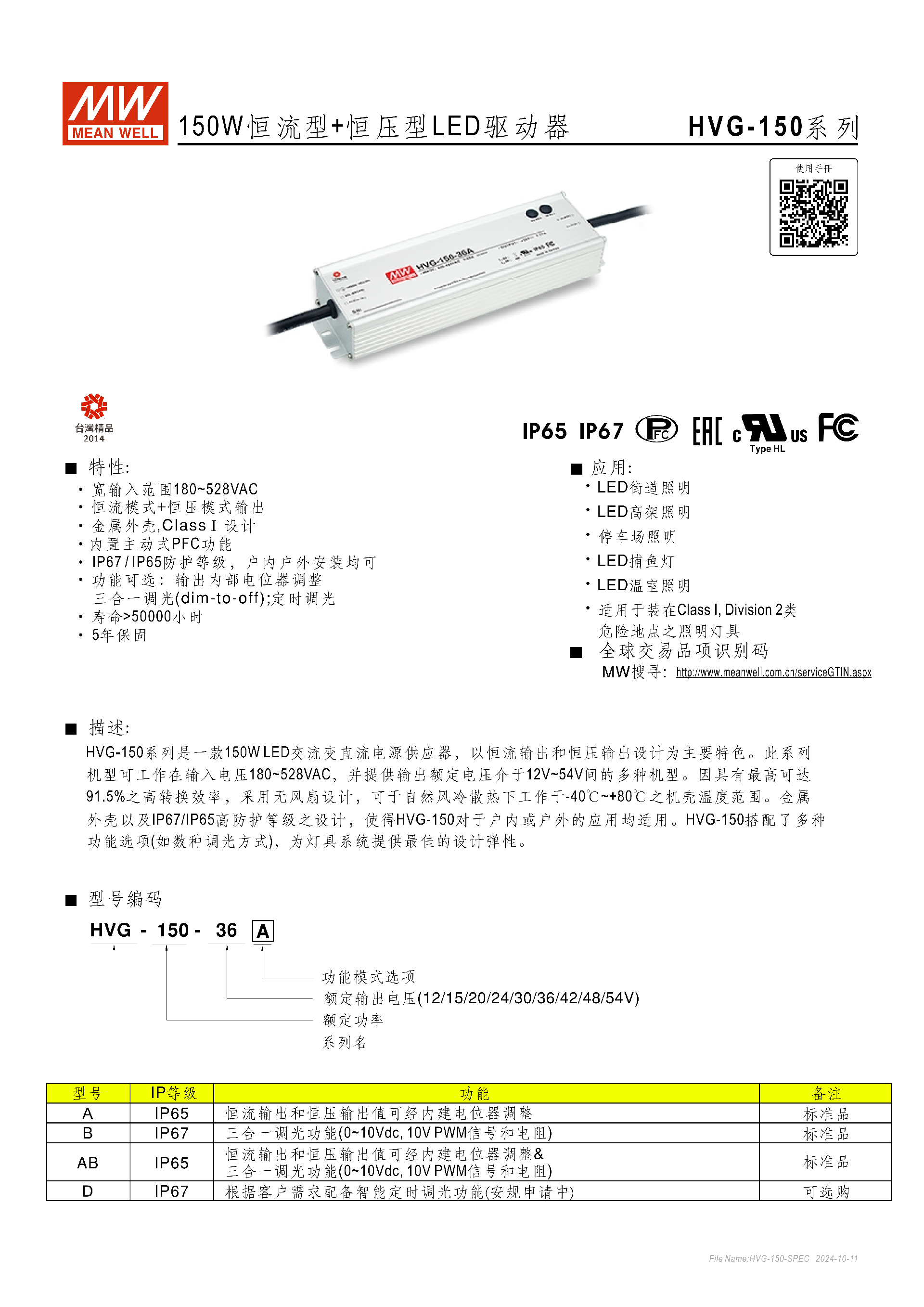

一、產品基礎定位
明緯HVG-150 系列為150W恒流 + 恒壓雙模式 LED 交流變直流驅動器，主打?qū)掚妷狠斎搿⒏叻雷o(hù)、多調光功能，適配戶內戶外各類 LED 照明場景，金屬外殼 Class Ⅰ 設計，提供5 年保固，燈具工作壽命 **>50000 小時 **，是工業級高可靠性 LED 供電方案。
二、核心硬件特性
電壓與功率
輸入：180~528VAC寬交流輸入范圍，兼容 254~747VDC 直流輸入；
輸出：額定電壓分12V/15V/20V/24V/30V/36V/42V/48V/54V九檔，額定功率 150W（12V 款為 120W）；
轉換效率：典型值 87%~91.5%，42V/48V/54V 款最高達 91.5%。
環境與防護
防護等級：IP65/IP67，戶內戶外均可安裝；
工作溫度：機殼溫度 **-40℃~+80℃**（12V 款為 - 40℃~+75℃），儲存溫度 - 40℃~+85℃；
濕度：工作 10~95% RH 無冷凝，儲存 0~60℃/10~95% RH；
散熱：無風扇自然風冷設計，海拔超 2000 米需按比例降額。
物理參數
尺寸：2456838.8mm(LWH)，公差 ±1mm；
重量：?jiǎn)闻_(tái) 1.24Kg，12 臺整包裝 15.9Kg/0.78CUFT；
耐振動：10~500Hz，5G 振動標準。
三、型號編碼與功能分類
HVG-150 系列型號編碼規則為HVG-150 - 額定電壓 - 功能模式，功能模式分 4 類，核心參數如下表：
| 型號后綴 | 防護等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65/IP67 | 內置電位器調整恒流 / 恒壓輸出 | 標準品 |
| B | IP65/IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節輸出 + 三合一調光 | 標準品 |
| D | IP67 | 智能定時調光（安規申請中） | 可選購 |

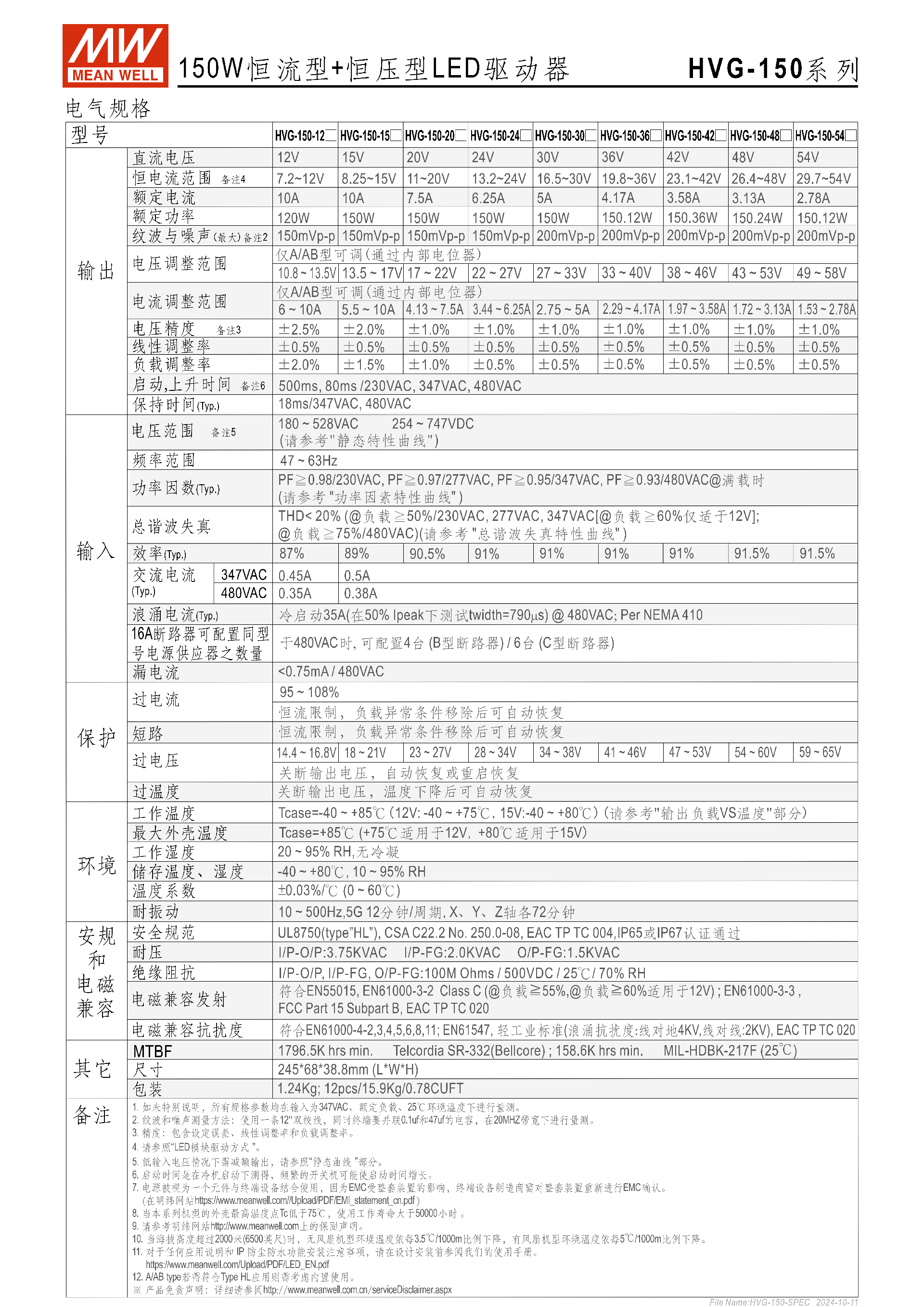

四、關鍵電氣規格
核心電氣參數（典型值）如下表，紋波噪聲最大200mVp-p（12V/15V 款為 150mVp-p）：
| 規格項 | 關鍵數值 |
|---|---|
| 功率因數（PF） | ≧0.98/230VAC、≧0.97/277VAC、≧0.95/347VAC、≧0.93/480VAC（負載≧50%） |
| 總諧波失真（THD） | <20%（負載≧75%/480VAC，50%/230/277/347VAC） |
| 漏電流 | <0.75mA / 480VAC |
| 浪涌電流 | 35A（50% Ipeak，twidth=790μs）@480VAC |
| 耐壓 | I/P-O/P:3.75KVAC；I/P-FG:2.0KVAC；O/P-FG:1.5KVAC |
| 絕緣阻抗 | 100M Ohms / 500VDC / 25℃（I/P-O/P/I/P-FG/O/P-FG） |
| MTBF 壽命 | 1796.5K hrs min.(Telcordia SR-332)；158.6K hrs min.(MIL-HDBK-217F/25℃) |
五、功能與操作

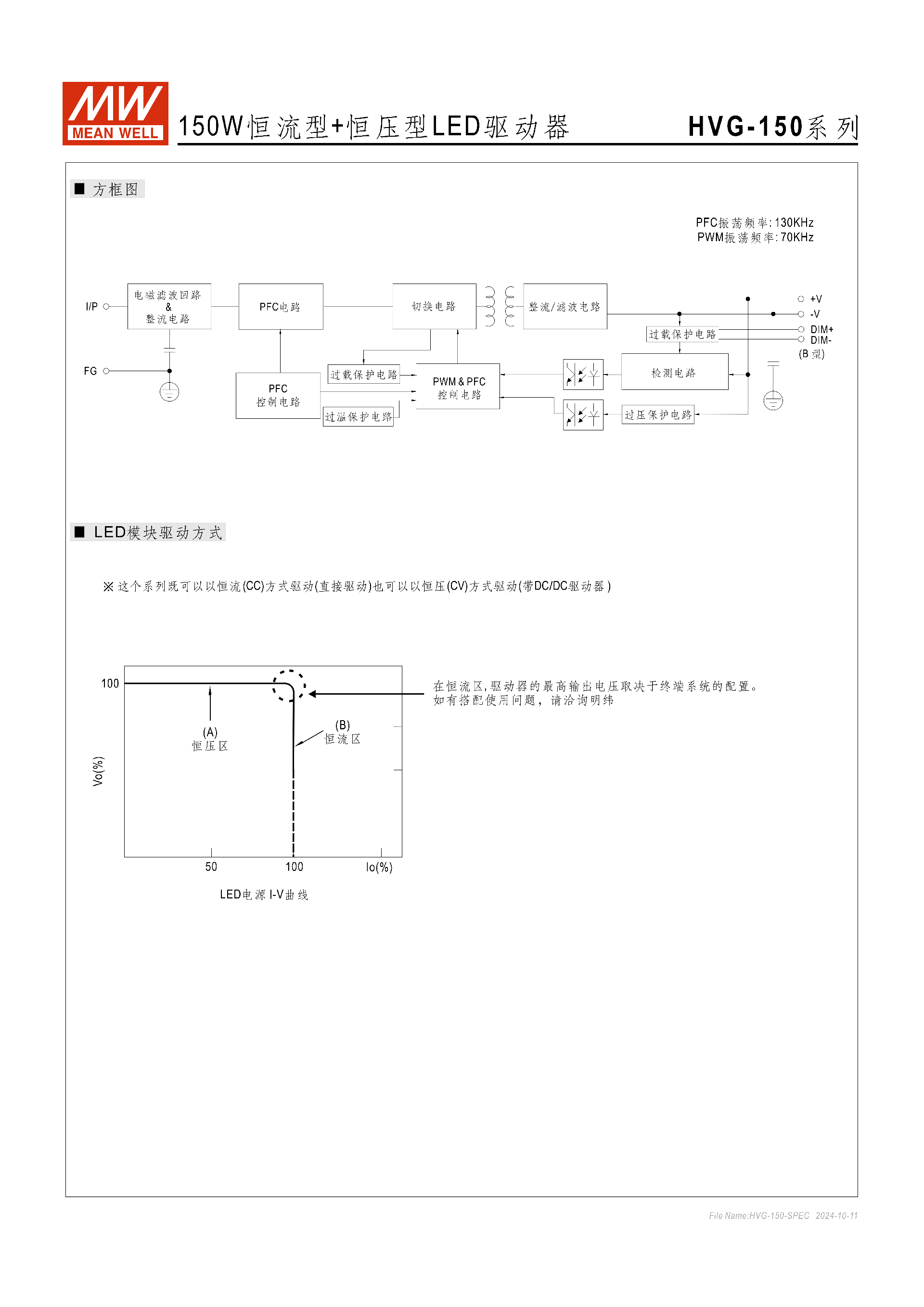

驅動方式：支持恒流 (CC) 直接驅動、恒壓 (CV) 帶 DC/DC 驅動器驅動兩種模式，恒流區最高輸出電壓由終端系統配置決定；

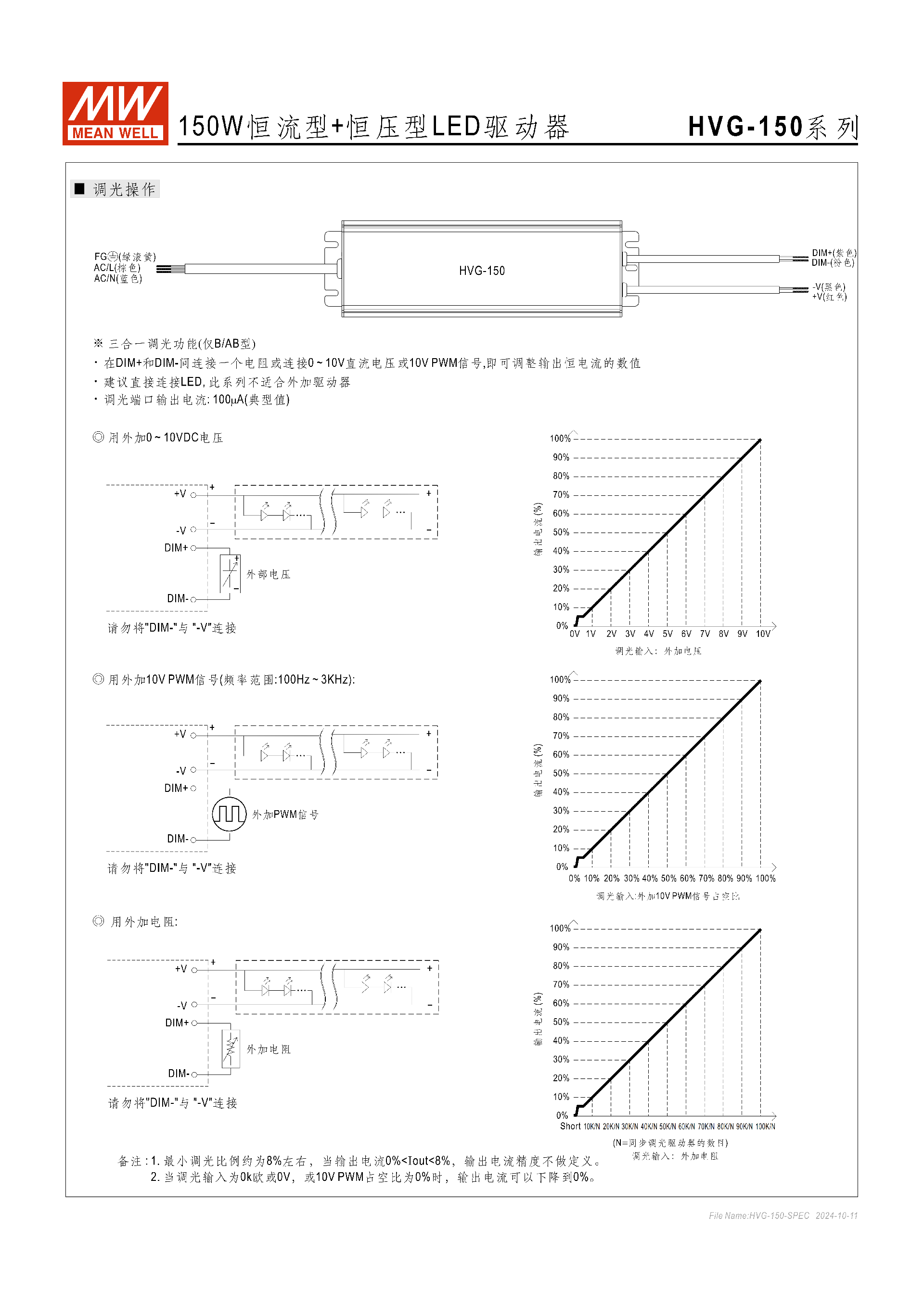

調光功能（僅 B/AB 型支持三合一調光）
調光方式：0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式；
調光參數：調光端口輸出電流 100μA（典型），最小調光比例約 8%（0~8% 電流精度無定義），0V/0 歐 / 0% PWM 占空比可實現 0% 輸出電流；
接線要求：DIM - 不得與 - V 連接。
輸出調節：A/AB 型內置Vo ADJ（電壓）、**Io ADJ（電流）** 電位器，可調節輸出恒流 / 恒壓數值。
六、保護功能
全系列內置完善的自動恢復式保護功能，異常條件移除后自動恢復工作：
過流保護：恒流限制，自動恢復；
過壓保護：關斷輸出電壓，自動恢復；
過溫保護：關斷輸出電壓，溫度下降后自動恢復；
短路 / 過載保護：對應保護機制，均為自動恢復。
七、安規與電磁兼容
安規認證：UL8750 (type”HL”)、CSA C22.2 No. 250.0-08、EAC TP TC 004，IP65 認證通過；
電磁兼容（EMC）
發射：EN55015、EN61000-3-2 Class C、EN61000-3-3、FCC Part 15 Subpart B；
抗擾度：EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度線對地 4KV、線對線 2KV。
八、配件與安裝
可選配件
防水接頭：M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）；
電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG），支持最多 4 線焊接 / 嵌接；
接線盒：A 型可選，需聯系明緯定制。
線材規格：標配 STW 18AWG×3C、SJTW 14AWG×2C、UL2517 18AWG×2C 等規格線材，線長 300±20mm；
安裝場景：支持 Class I, Division 2 類危險地點，戶外安裝可搭配防水接頭提升密封性。
九、應用場景
通用 LED 照明：街道、高架、停車場、捕魚燈、溫室照明；
特殊場景：Class I, Division 2 類危險地點的照明燈具供電。
關鍵問題
問題 1（產品功能與適配性）：HVG-150 系列的調光功能有哪些類型，分別適用于哪些型號，調光的核心參數和注意事項是什么？
答案：該系列僅B/AB 型支持三合一調光功能，D 型可選智能定時調光（安規申請中），A 型無調光功能；三合一調光可通過0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式實現，核心參數為調光端口輸出電流 100μA（典型），最小調光比例約 8%（0~8% 輸出電流精度無定義），0V/0 歐 / 0% PWM 占空比可將輸出電流降至 0%；調光操作的核心注意事項為DIM - 端口嚴禁與 - V 端口連接。
問題 2（電氣與環境特性）：HVG-150 系列的寬輸入電壓范圍、工作溫度區間、防護等級分別是多少，不同電壓款的最高轉換效率是多少，海拔超 2000 米時需注意什么？
答案：輸入電壓范圍為180~528VAC（兼容 254~747VDC）；機殼工作溫度為 **-40℃~+80℃（12V 款為 - 40℃~+75℃）；防護等級為IP65/IP67**（不同型號略有差異）；轉換效率最高達91.5%，對應 42V/48V/54V 款，12V 款最低為 87%；當海拔高度超過 2000 米（6500 英尺）時，無風扇機型的環境溫度需按比例下降，確保產品正常工作。
問題 3（型號選擇與保護）：HVG-150 系列分哪幾種功能型號，核心區別是什么，全系列標配的保護功能有哪些，保護機制均為哪種類型？
答案：系列分A/B/AB/D四種功能型號，核心區別：A 型支持內置電位器調節輸出，IP65/IP67；B 型支持三合一調光，IP65/IP67；AB 型兼具電位器調節和三合一調光，僅 IP65；D 型為智能定時調光，IP67（可選購，安規申請中）；全系列標配過流、過壓、過溫、短路、過載五大保護功能，所有保護機制均為自動恢復式，即異常條件移除后，產品可自行恢復正常工作，無需人工干預。
