明緯HVG-100 系列是 100W 級恒流 + 恒壓雙模式LED 交流變直流驅動器，擁有180~528VAC 超寬輸入電壓，輸出額定電壓覆蓋 15V~54V 多檔位，具備IP65/IP67 高防護等級、91% 最高轉換效率，采用金屬外殼 Class Ⅰ 設計且內置主動式 PFC 功能，支持電位器調節、三合一調光（0~10Vdc/10V PWM / 電阻）、定時調光等可選功能，工作溫度達 **-40℃~+90℃，壽命超50000 小時并提供5 年保固 **，適配 LED 街道、高架、溫室等戶內外照明，還可用于 Class I, Division 2 類危險地點照明，同時具備過流、短路、過壓、過溫等完善的自動恢復式保護功能。
（一）產品基礎定位
明緯 HVG-100 系列是100W 級恒流 + 恒壓雙模式LED 交流轉直流電源供應器，為 Class Ⅰ 金屬外殼設計，主打寬電壓輸入、高防護、多調光功能，適配戶內外各類 LED 照明場景，是工業級高可靠性的 LED 驅動解決方案，提供5 年保固，產品壽命超50000 小時，MTBF（平均無故障時間）在 Telcordia SR-332 標準下最小1810.5K hrs，MIL-HDBK-217F (25℃) 標準下最小174.9K hrs。
（二）核心產品特性
寬電壓與高效能：輸入電壓覆蓋180~528VAC（支持 254~747VDC），輸入頻率47~63Hz，內置主動式 PFC 功能，滿載時功率因數 PF≥0.98（230/277VAC）、≥0.97（347VAC）、≥0.93（480VAC），總諧波失真 THD<20%（指定負載條件），最高轉換效率達91%。
防護與溫域：提供IP65/IP67雙防護等級，戶內戶外均可安裝；無風扇自然風冷設計，機殼工作溫度 **-40℃~+90℃，儲存溫度-40~+80℃**，工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH。
結構與耐造：金屬外殼 Class Ⅰ 設計，耐振動性能為10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；溫度系數 ±0.03%/℃（0~60℃），漏電流 < 0.75mA/480VAC。
（三）型號編碼與功能分類

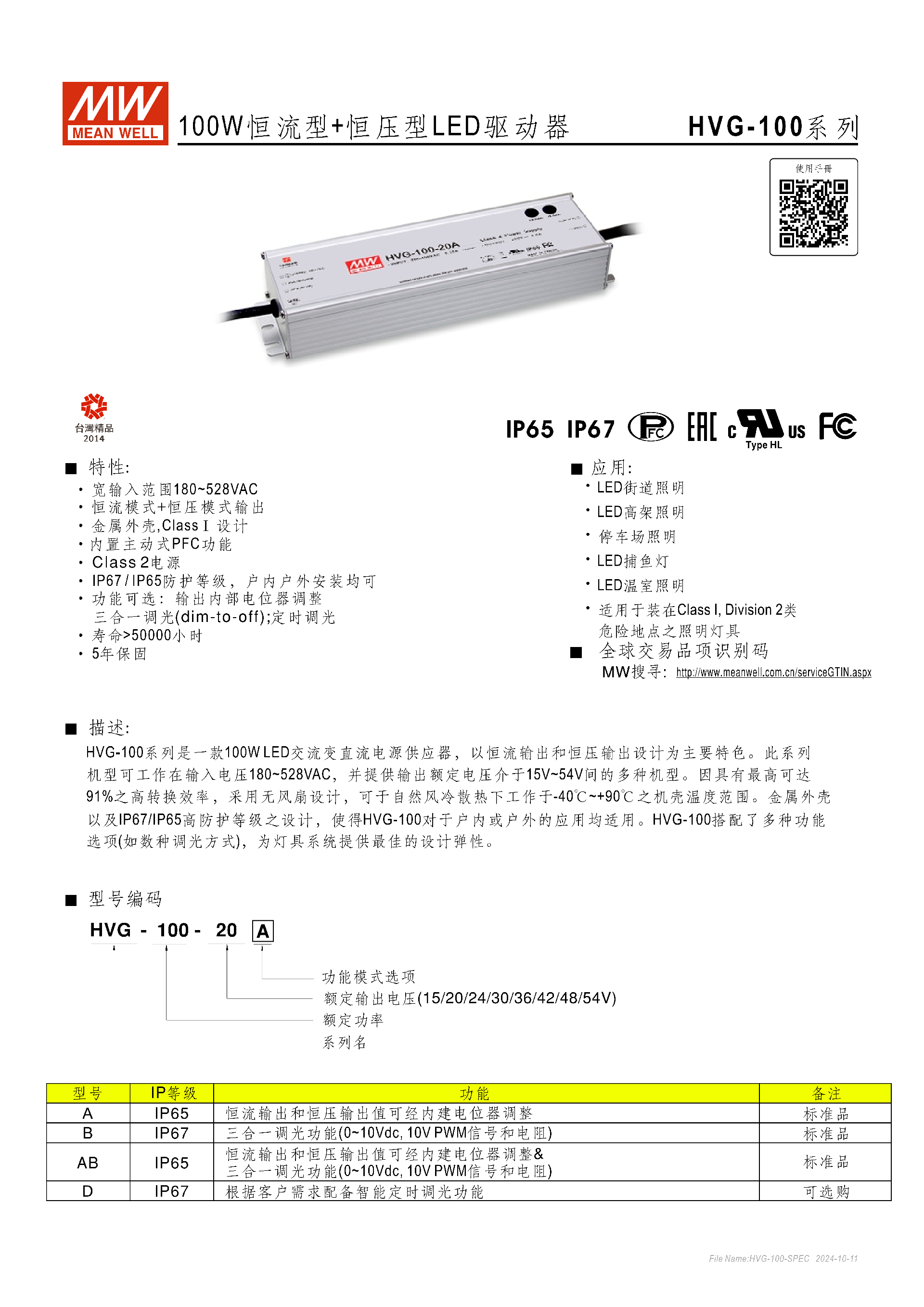

型號編碼規則：HVG-100-額定電壓-功能模式，其中額定電壓可選 15/20/24/30/36/42/48/54V，功能模式為核心區分維度，具體如下表：| 功能模式 | IP 等級 | 核心功能 | 產品類型 ||----------|--------|----------|----------|| A | IP65 | 內置電位器調節恒流 / 恒壓輸出值 | 標準品 || B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 || AB | IP65 | 電位器調節 + 三合一調光雙功能 | 標準品 || D | IP67 | 智能定時調光（按客戶需求配置） | 可選購 |
物理尺寸：全系列統一尺寸2366838.8mm(LWH)，不同功能模式僅線纜和調節接口布局有差異。
（四）關鍵電氣規格
全系列輸出額定電壓 15V~54V，額定功率 75W~96W，額定電流 1.77A~5A，A/AB 型支持電壓、電流電位器調節，具體核心輸出參數如下表：

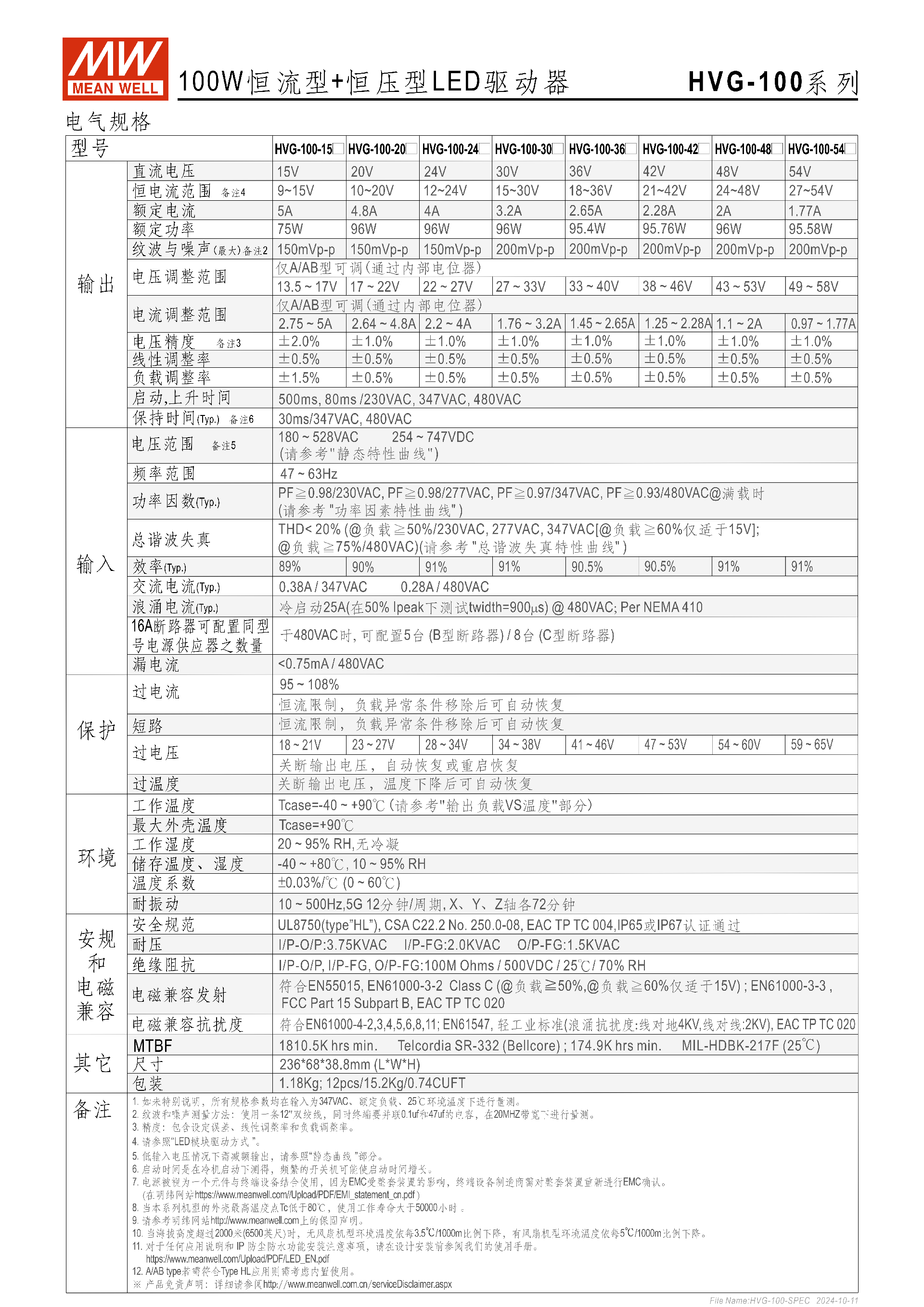

| 型號 | 額定電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓調整范圍 | 電流調整范圍 |
|---|---|---|---|---|---|---|
| HVG-100-15 | 15V | 5A | 75W | 150mVp-p | 13.5~17V | 2.75~5A |
| HVG-100-20 | 20V | 4.8A | 96W | 150mVp-p | 17~22V | 2.64~4.8A |
| HVG-100-24 | 24V | 4A | 96W | 150mVp-p | 22~27V | 2.2~4A |
| HVG-100-30 | 30V | 3.2A | 96W | 200mVp-p | 27~33V | 1.76~3.2A |
| HVG-100-36 | 36V | 2.65A | 95.4W | 200mVp-p | 33~40V | 1.45~2.65A |
| HVG-100-42 | 42V | 2.28A | 95.76W | 200mVp-p | 38~46V | 1.25~2.28A |
| HVG-100-48 | 48V | 2A | 96W | 200mVp-p | 43~53V | 1.1~2A |
| HVG-100-54 | 54V | 1.77A | 95.58W | 200mVp-p | 49~58V | 0.97~1.77A |
其他電氣參數：啟動時間 500ms、上升時間 80ms（230/347/480VAC）；保持時間 30ms（347/480VAC）；浪涌電流冷啟動 25A（50% Ipeak，twidth=900us@480VAC），480VAC 時可配 5 臺 B 型 / 8 臺 C 型 16A 斷路器。
（五）保護功能
全系列配備完善的自動恢復式保護機制，故障條件移除后可自行恢復，具體如下：
過電流保護：恒流限制，自動恢復；
短路保護：恒流限制，自動恢復；
過電壓保護：關斷輸出電壓，自動 / 重啟恢復（保護電壓 18~65V，隨型號不同調整）；
過溫度保護：關斷輸出電壓，溫度下降后自動恢復。
（六）調光與驅動功能

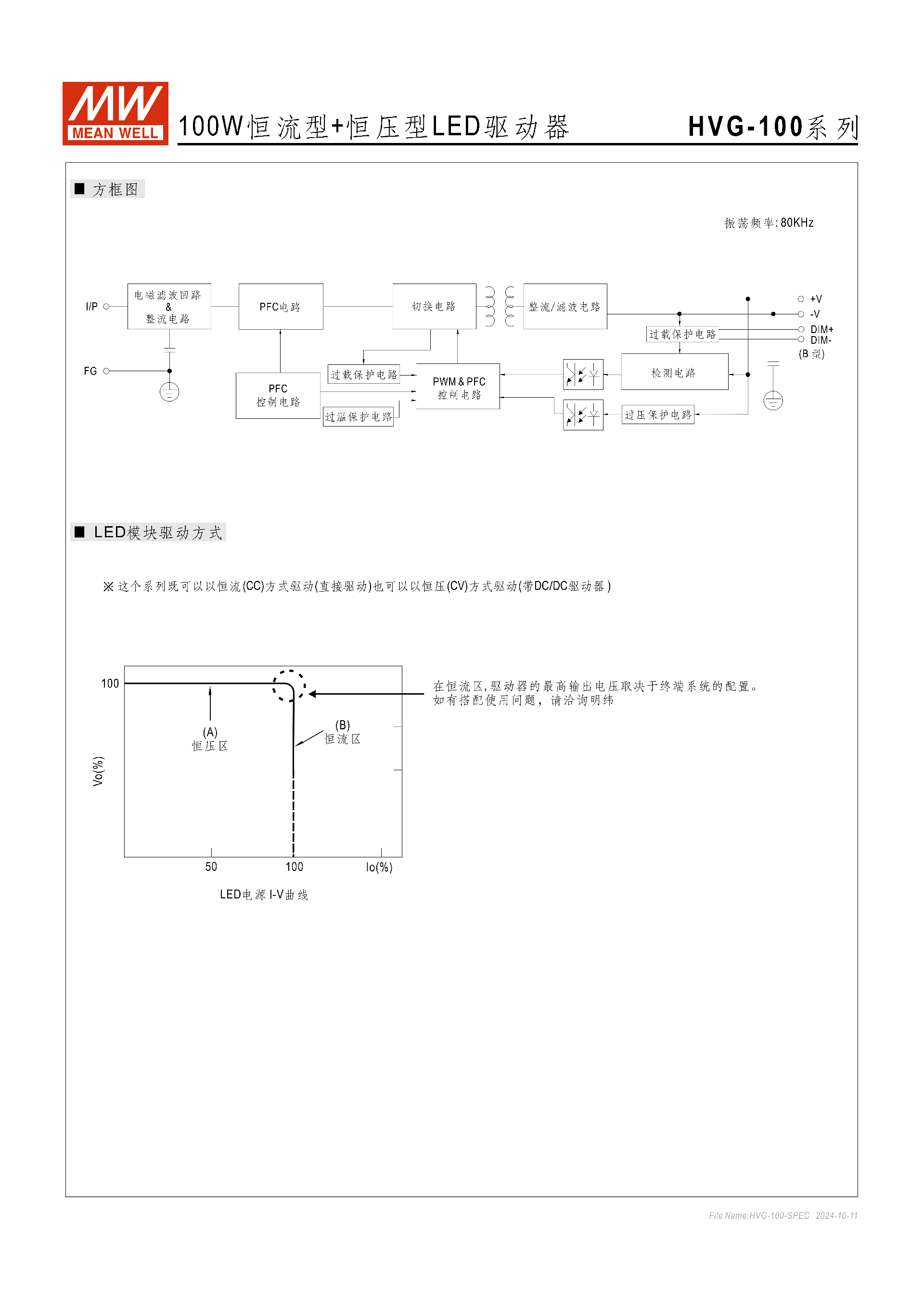

LED 驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動兩種模式，恒流區最高輸出電壓由終端系統配置決定；

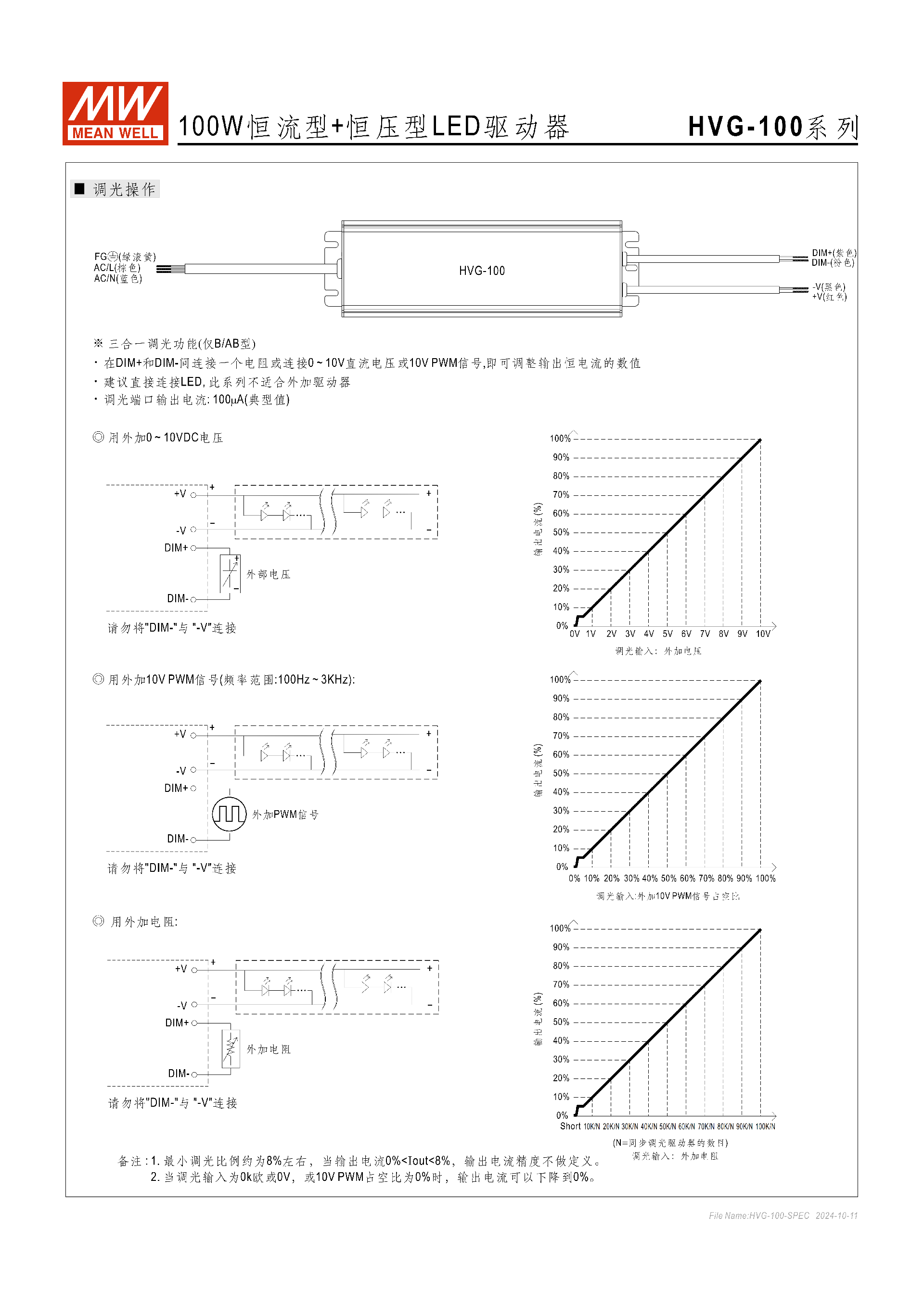

三合一調光（B/AB 型專屬）：調光端口輸出電流典型值 100μA，支持三種調光方式，禁止將 DIM - 與 - V 連接，最小調光比例約 8%（0%<Iout<8% 精度不定義），0 歐 / 0V/0% 占空比可實現 0% 輸出電流：
0~10VDC 電壓調光：0V 對應 0% 輸出電流，10V 對應 100%；
10V PWM 信號調光：頻率 100Hz~3KHz，占空比 0% 對應 0% 輸出電流，100% 對應 100%；
電阻調光：通過 DIM + 與 DIM - 間外接電阻實現，電阻值越大輸出電流越低。
（七）應用場景
常規 LED 照明：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、LED 溫室照明；
特殊場景：Class I, Division 2 類危險地點的照明燈具。
（八）安規與電磁兼容
安全規范：通過 UL8750 (type"HL)、CSA C22.2 No. 250.0-08、EAC TP TC 004 認證；
耐壓與絕緣：I/P-O/P：3.75KVAC，I/P-FG：2.0KVAC，O/P-FG：1.5KVAC；絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）；
電磁兼容：
發射：符合 EN55015、EN61000-3-2 ClassC、EN61000-3-3、FCC Part 15 Subpart B、EAC TP TC 020；
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度線對地 4KV、線對線 2KV。
（九）配件與安裝
可選配件：M12/M15 防水接頭（適配潮濕 / 室外環境）、CJ04-1/2 電纜連接頭（CJ04-1 適配 14~16AWG，CJ04-2 適配 18~22AWG）、A 型專屬接線盒；
線纜配置：標配 STW 18AWG×3C、SVT 18AWG×2C、UL2517 18AWG×2C 線纜，不同功能模式線纜接口不同；
（十）包裝與備注
包裝參數：單臺 1.18Kg，12 臺 / 箱（15.2Kg/0.74CUFT）；
核心備注：所有規格默認在 347VAC、額定負載、25℃下測量；低輸入電壓需降額輸出；EMC 受整裝影響，終端設備需重新確認；A/AB 型適配 Type HL 應用需考慮內置使用。
