明緯HLG-185H-C 系列是 200W 恒流型 LED 驅動器，采用Class Ⅰ 金屬外殼，具備IP65/IP67防護等級，輸入電壓覆蓋 90~305VAC，輸出額定電流分 500/700/1050/1400mA 四檔，轉換效率達94%，無風扇設計可在 **-40℃~+90℃機殼溫度工作，擁有電位器調流、三合一調光等功能選項，適配戶內戶外多種 LED 照明場景，壽命超62000 小時且提供7 年保固 **，同時具備完善的保護機制和高電磁兼容標準。
一、產品概述

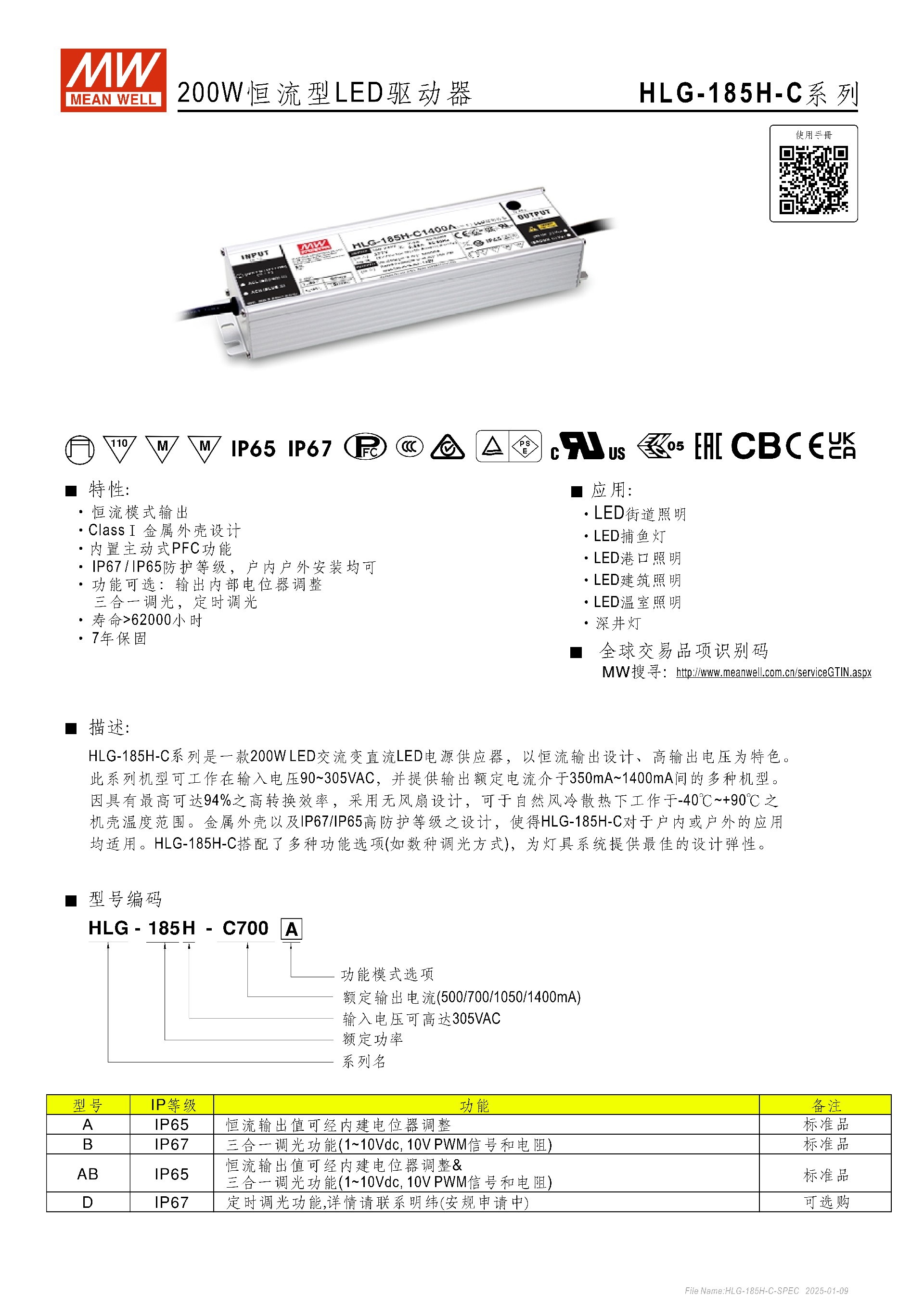

明緯HLG-185H-C 系列為200W 恒流型 LED 交流變直流驅動器，主打恒流輸出、高輸出電壓特性，采用 Class Ⅰ 金屬外殼設計，內置主動式 PFC 功能，無風扇自然風冷散熱，適配戶內戶外多場景 LED 照明，產品壽命 **>62000 小時 **（機殼最高溫度 Tc<75℃時），提供7 年保固，MTBF 達 2458.6K hrs（Telcordia SR-332 標準）。
二、核心型號與功能分類
該系列按防護等級和功能分為 4 類型號，核心參數如下表：
| 型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65 | 內建電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |
三、關鍵電氣規格
輸入?yún)?shù)
電壓范圍：90~305VAC / 127~431VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數：滿載時 PF≥0.98 (115VAC)、PF≥0.96 (230VAC)、PF≥0.93 (277VAC)
總諧波失真：THD<20%（負載≥50%/115/230VAC；負載≥75%/277VAC）
輸出參數系列分 4 個額定電流檔位，核心輸出參數如下表：
型號 額定電流 額定功率 電流調整范圍 輸出電壓范圍 過壓保護電壓 HLG-185H-C500 500mA 200.2W 250~500mA 200~400V 450~470V HLG-185H-C700 700mA 199.5W 350~700mA 143~286V 320~340V HLG-185H-C1050 1050mA 200.2W 525~1050mA 95~190V 210~225V HLG-185H-C1400 1400mA 200.2W 700~1400mA 71~143V 160~170V 通用輸出指標：紋波電流最大 5.0%@額定電流，電流精度 **±5%**，啟動時間 1000ms (115VAC)/500ms (230VAC)
其他電氣指標

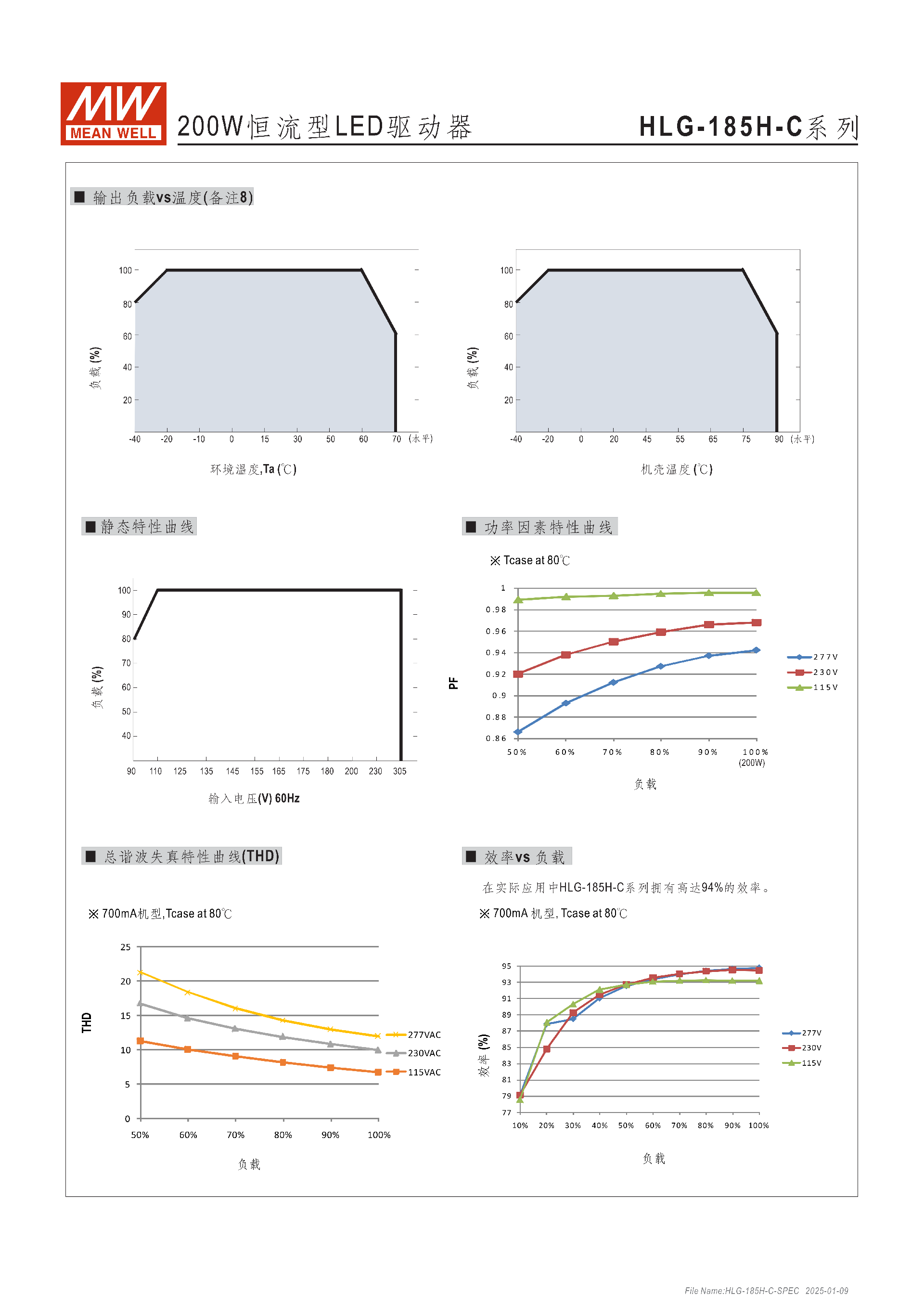

轉換效率：典型值 94%
漏電流：<0.75mA/277VAC
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃ / 70% RH
四、調光與調流操作
調流功能：僅 A/AB 型支持，通過內部電位器實現 **50%~100%** 額定電流調節

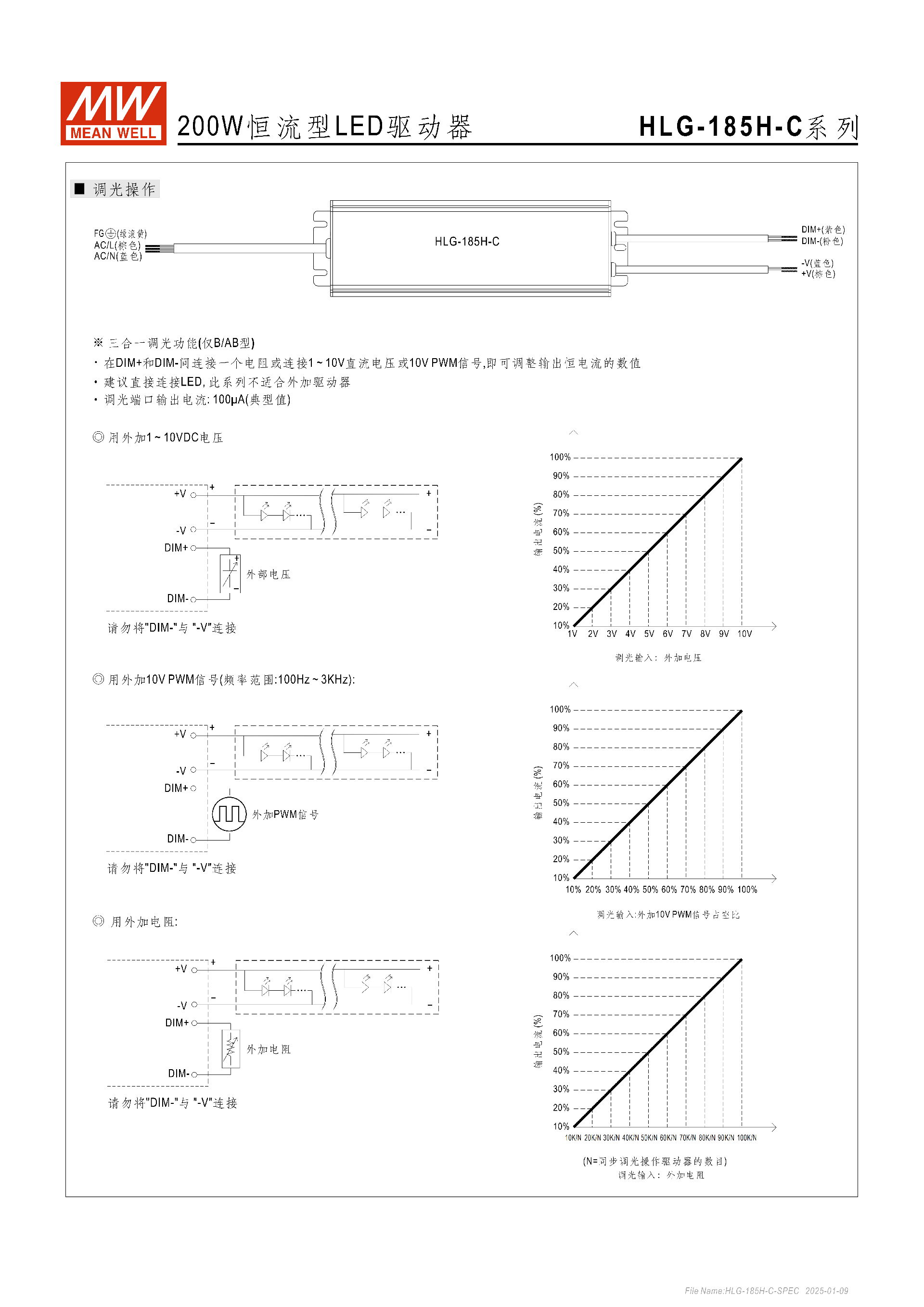

三合一調光：僅 B/AB 型支持，在 DIM+（紫色）和 DIM-（粉色）間連接以下信號實現調光，禁止 DIM - 與 - V 連接：
1~10Vdc 直流電壓：電壓與輸出電流呈正相關
10V PWM 信號：頻率范圍 100Hz~3KHz，占空比與輸出電流呈正相關
外接電阻：阻值范圍 10K/N~100K/N（N 為同步調光驅動器數量），阻值與輸出電流呈負相關
調光端口輸出電流：典型值 100μA

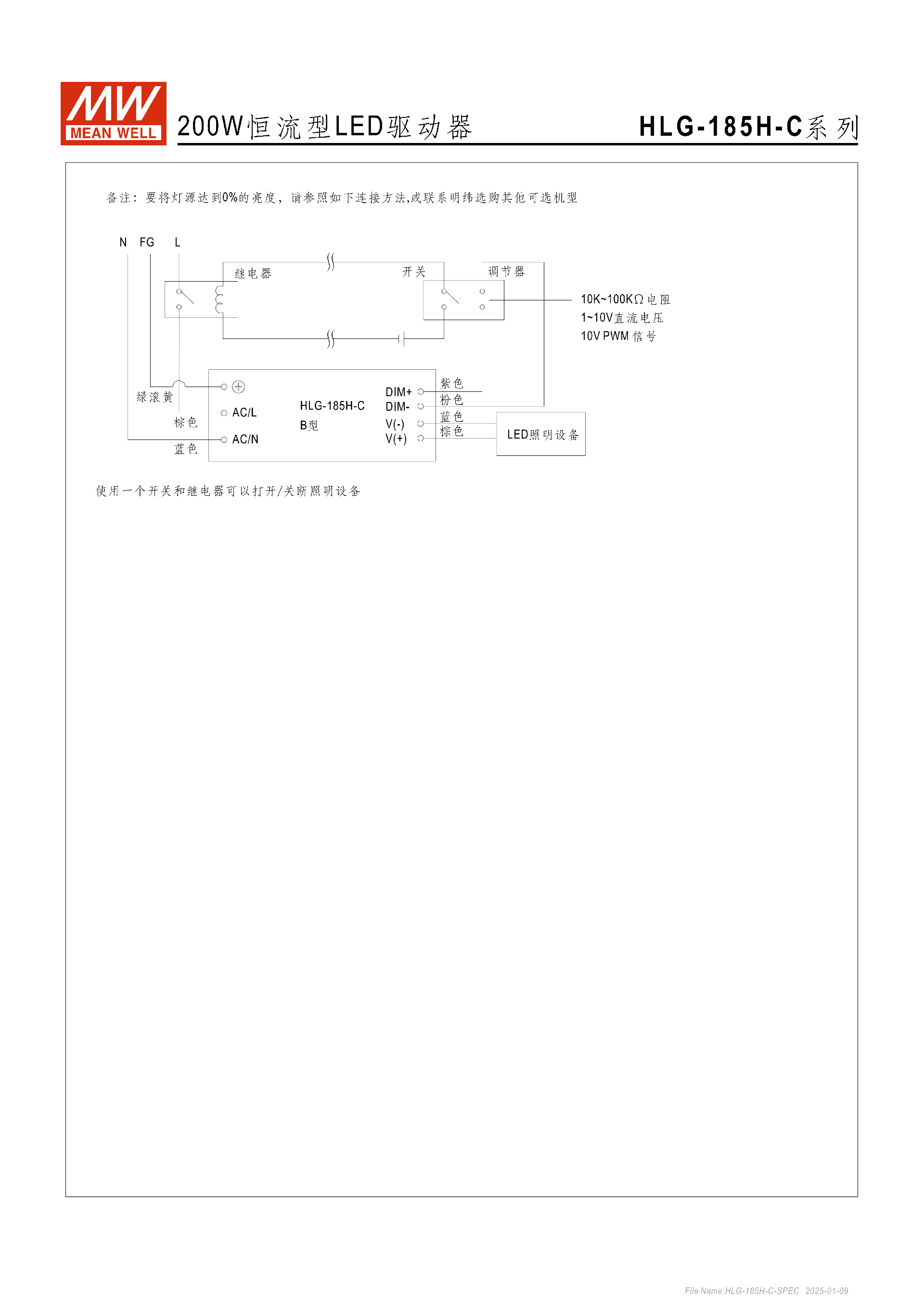

0% 亮度實現：需搭配開關、繼電器，結合 10K~100KΩ 電阻 / 1~10V 直流電壓 / 10V PWM 信號實現。
五、保護機制
該系列具備完善的自恢復式保護功能，核心如下：
短路保護：恒流限制，負載異常條件移除后自動恢復
過壓保護：各型號對應專屬保護電壓（見表三），關斷輸出電壓后自動 / 重啟恢復
過溫保護：機殼溫度超閾值時關斷輸出，溫度下降后自動恢復；輕負載 / 空載觸發時，需重啟 AC 恢復
六、環境與物理規格
環境參數
工作機殼溫度：-40℃~+90℃
工作濕度：10~95% RH，無冷凝
儲存溫濕度：-40℃~+80℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X/Y/Z 軸各 72 分鐘
海拔要求：超 2000 米時，環境溫度按 3.5℃/1000m 比例下降
物理參數

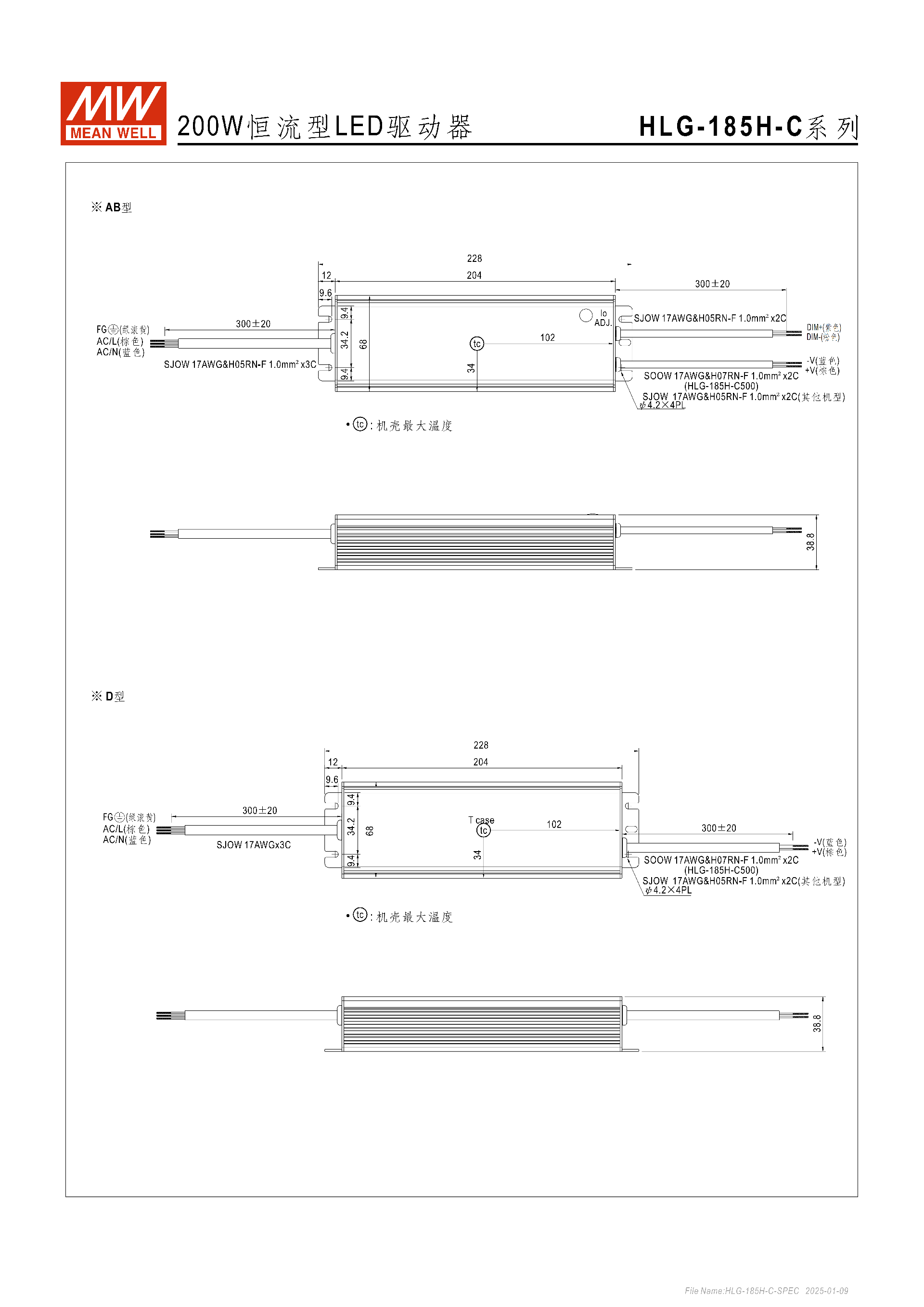

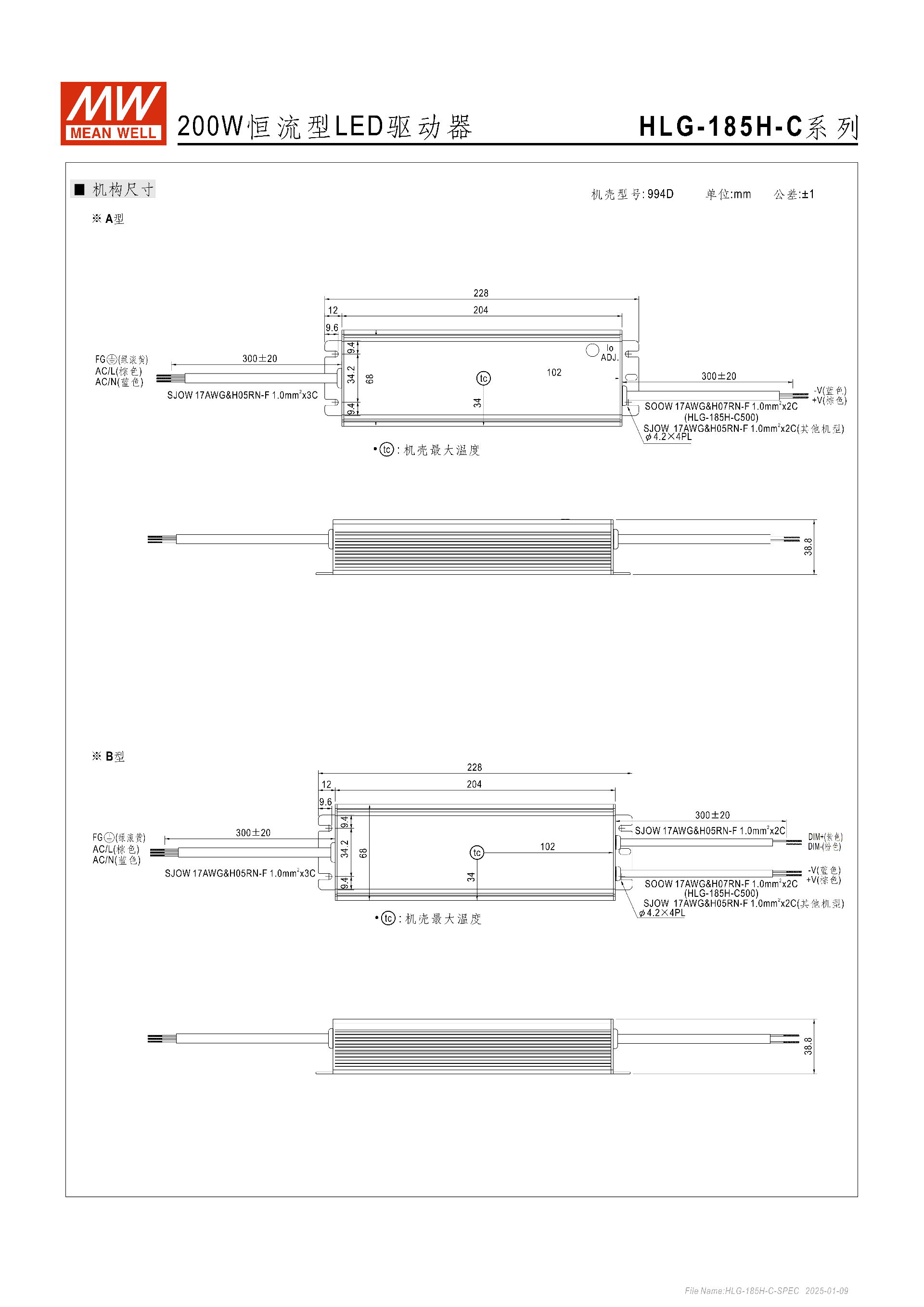

產品尺寸：2286838.8mm(LWH)
包裝：1.15Kg / 臺，12pcs/14.8Kg/0.8CUFT
線材規格：SJOW/SOOW 17AWG，H05RN-F/H07RN-F 1.0mm2 等

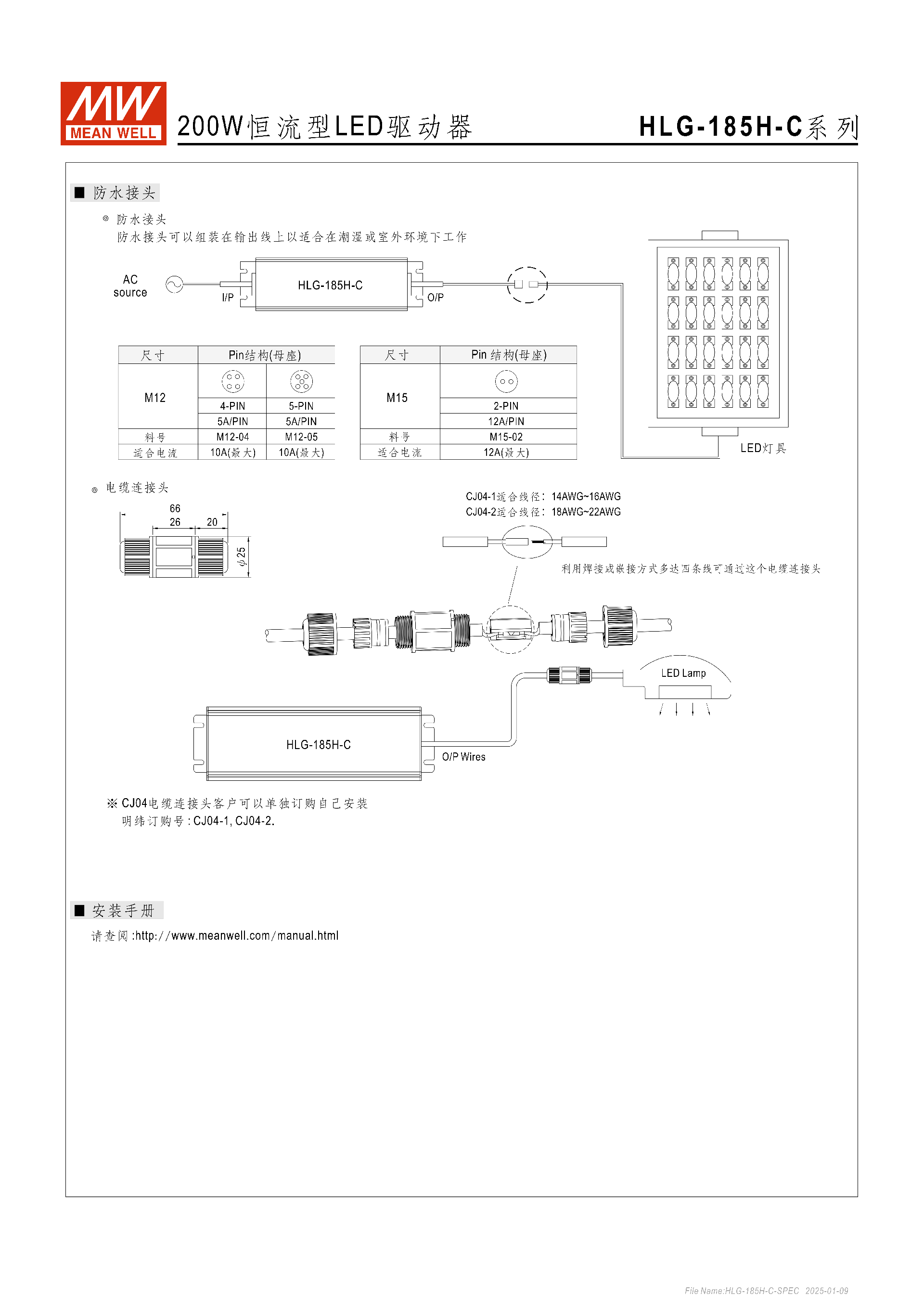

配件：可選 M12（4/5PIN）、M15（2PIN）防水接頭，CJ04-1/2 電纜連接頭（單獨訂購）
七、安規與電磁兼容
安全規范認證：UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、EAC TP TC 004 等
電磁兼容
發射：符合 EN55015、EN61000-3-2/3、GB/T 17743、GB17625.1 等
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，重工業標準（浪涌抗擾：線對地 4KV、線對線 2KV）
八、應用場景
適配各類大功率 LED 照明場景，包括LED 街道照明、LED 捕魚燈、LED 港口照明、LED 建筑照明、LED 溫室照明、深井燈。
關鍵問題
問題 1（產品選型）：HLG-185H-C 系列中，若戶外使用且需要同時實現電位器調流和三合一調光，應選擇哪個型號？其防護等級是多少？答案：應選擇AB 型，該型號為標準品，防護等級為IP65，同時具備內建電位器調流和三合一調光功能，適配戶外安裝需求。
問題 2（調光操作）：HLG-185H-C 系列的三合一調光功能支持哪三種調光方式？操作時有何核心禁忌？答案：三合一調光（僅 B/AB 型支持）支持1~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻（10K/N~100K/N）三種方式；核心禁忌為嚴禁將調光端口的 DIM - 與輸出端的 - V 進行連接。

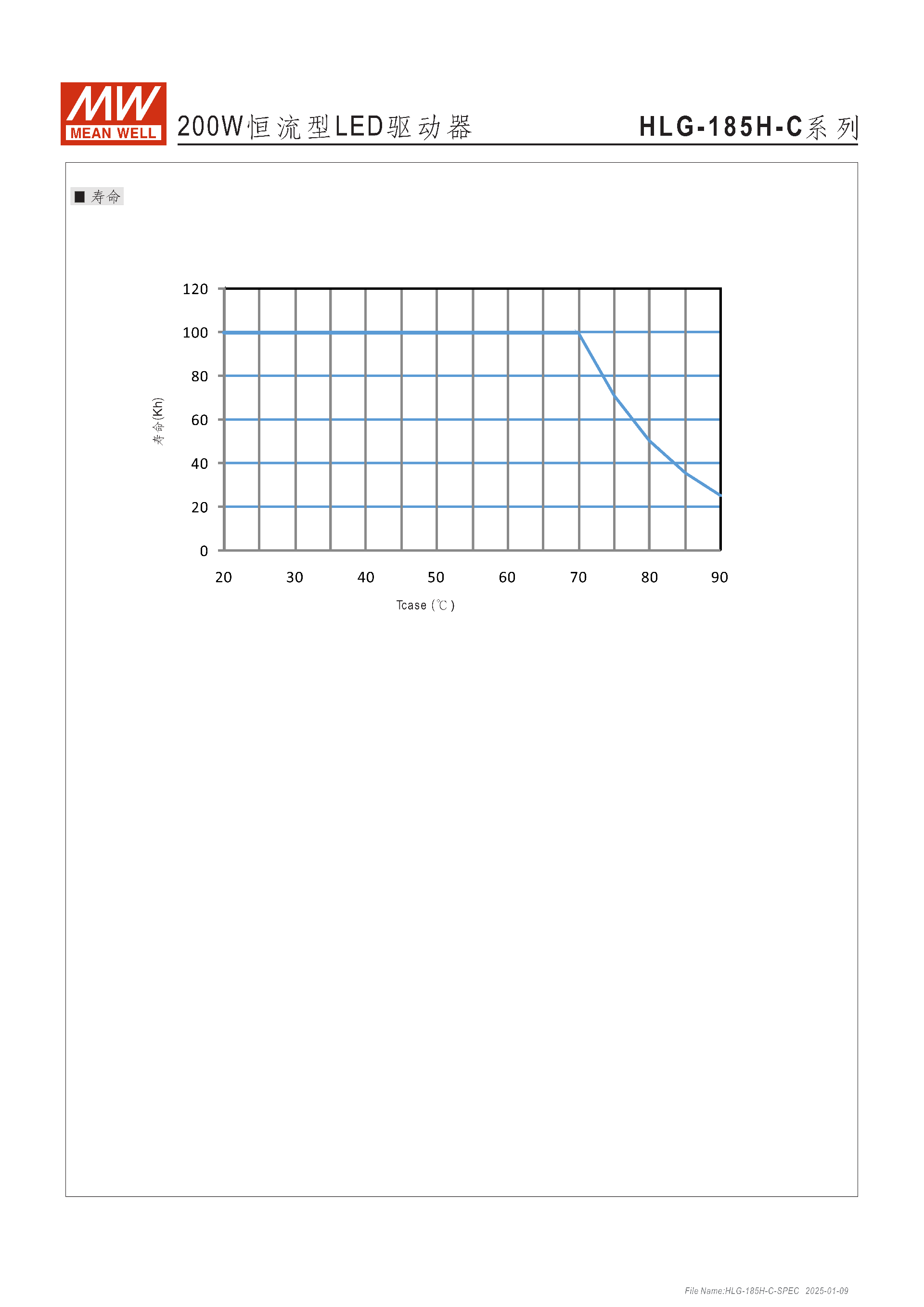

問題 3（環境與壽命）：HLG-185H-C 系列的標稱壽命 > 62000 小時的前提條件是什么？當使用海拔超過 2000 米時，環境溫度需如何調整？答案：壽命 > 62000 小時的前提是機型外殼最高溫度點 Tc 低于 75℃；當海拔超過 2000 米（6500 英尺）時，無風扇的該系列機型環境溫度需按 ** 每 1000 米下降 3.5℃** 的比例進行減額調整
