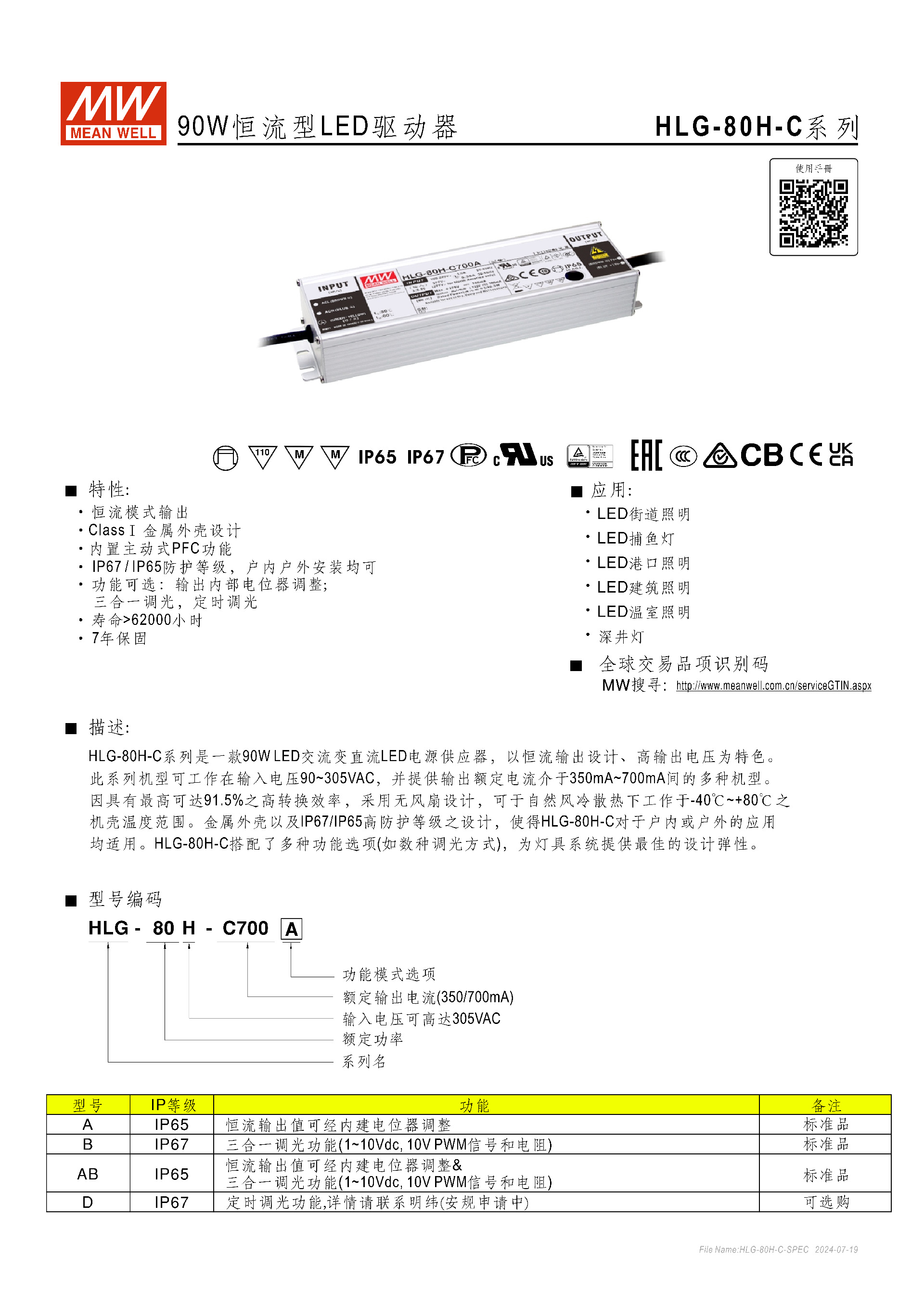

明緯HLG-80H-C 系列為 90W 恒流型 LED 驅動器，采用 Class Ⅰ 金屬外殼，具備IP65/IP67高防護等級，支持90~305VAC寬輸入電壓，額定輸出電流分350mA/700mA兩款，轉換效率達91.5%，內置主動式 PFC 功能，無風扇自然風冷設計可在 **-40℃~+80℃機殼溫度工作，提供電位器調流、三合一調光（1~10Vdc/10V PWM / 電阻）、定時調光等功能選項，適配 LED 街道 / 港口 / 建筑等戶內戶外照明場景，壽命超62000 小時 **，享有7 年保固，同時具備短路、過壓、過溫等完善保護機制，電磁兼容與安全規范均符合國際標準。
一、產品基礎信息

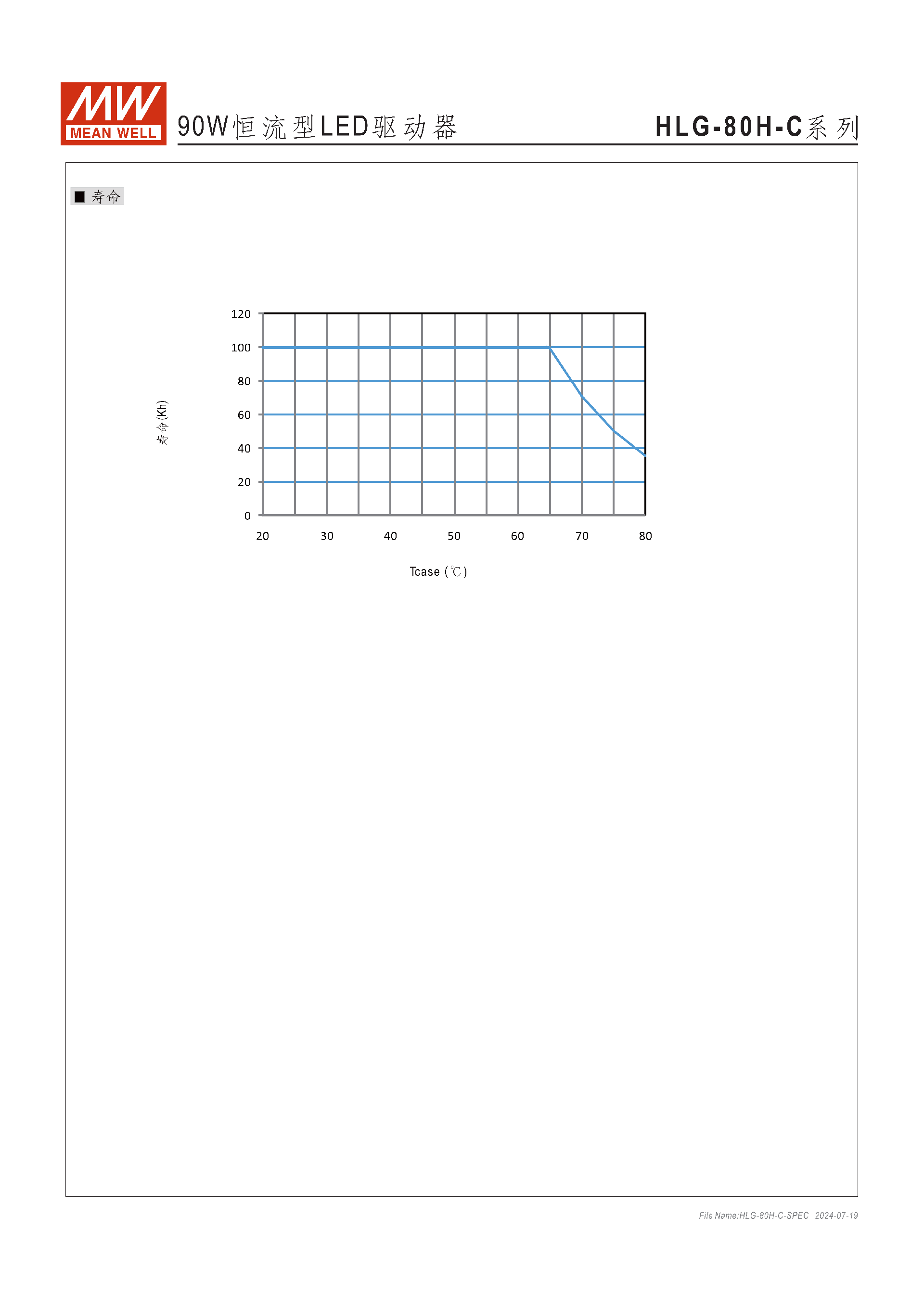

明緯HLG-80H-C 系列是90W 恒流型 LED 交流變直流驅動器，為全球交易品項，主打恒流輸出、高輸出電壓特性，采用Class Ⅰ 金屬外殼與無風扇設計，依靠自然風冷散熱，適配戶內戶外多場景安裝，官方提供7 年保固，當外殼最高溫度 Tc 低于 70℃時，工作壽命大于 62000 小時，MTBF 值達 3098.6K hrs（Telcordia SR-332）/309.8K hrs（MIL-HDBK-217F，25℃）。
二、核心特性與關鍵參數
防護與工作環境
防護等級：分IP65/IP67，依型號不同配置；
工作溫度：Tcase=-40℃~+80℃，儲存溫濕度與工作一致（-40~+80℃，10~95% RH 無冷凝）；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；

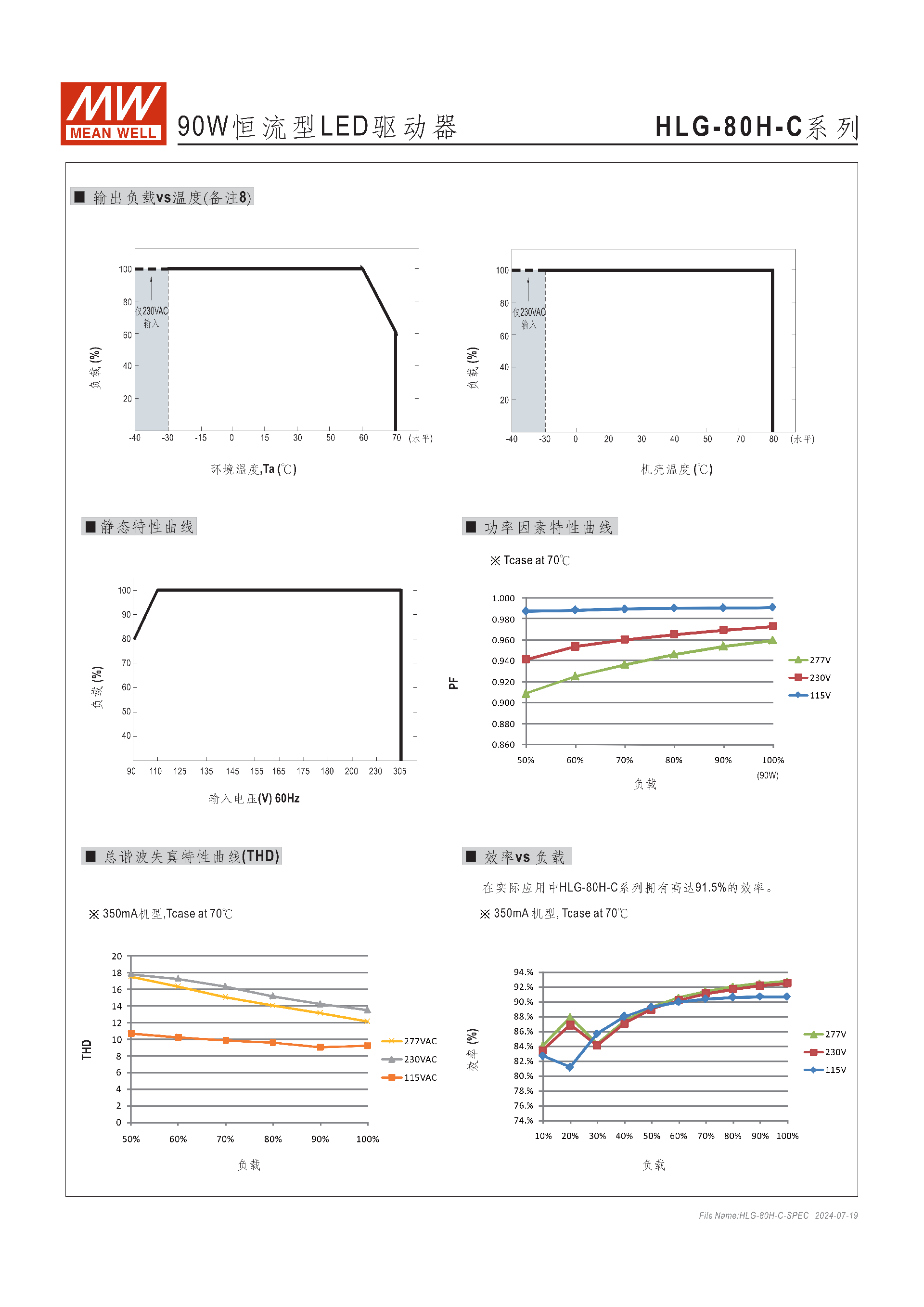

海拔降額：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。

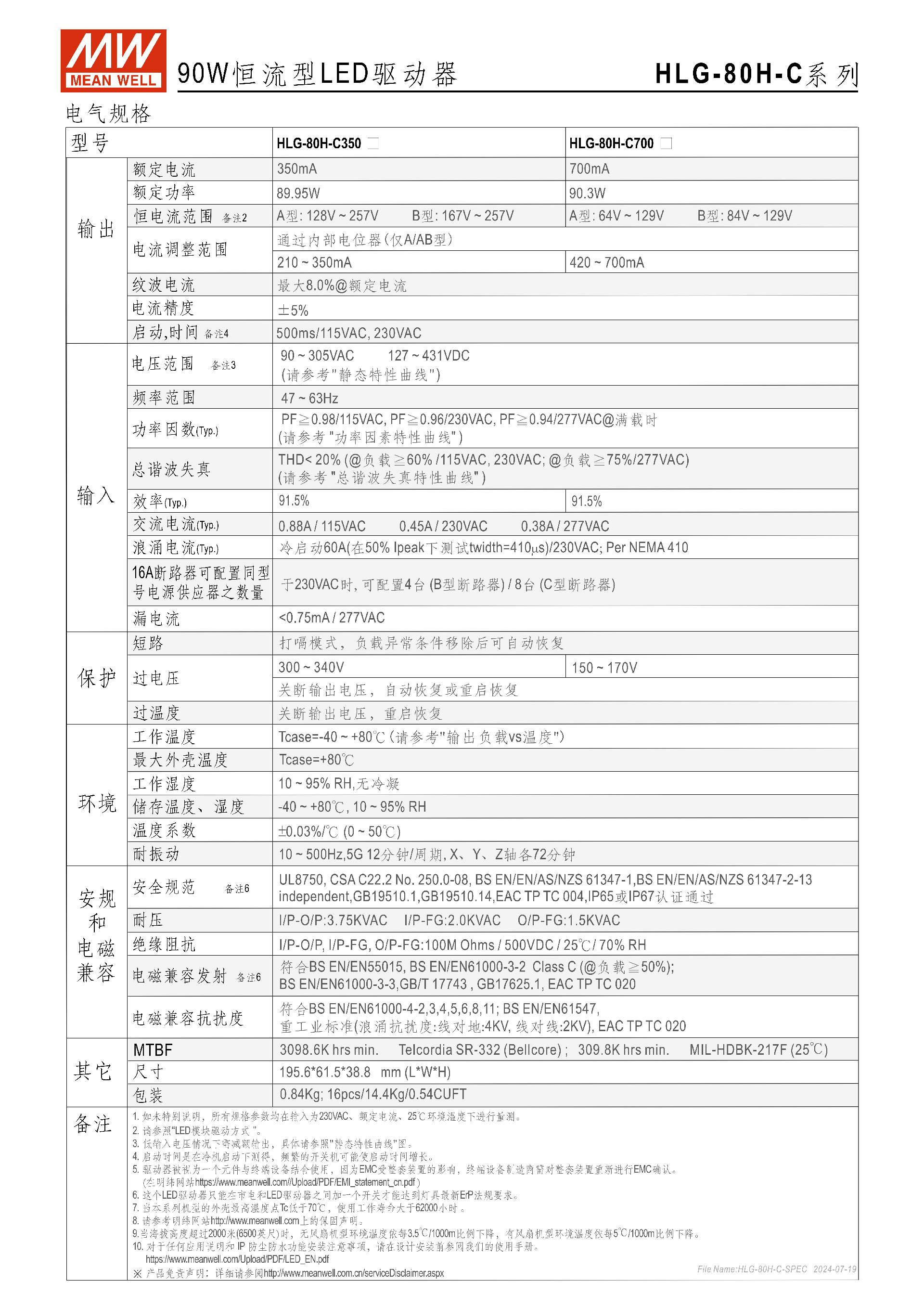

電氣輸入規格
電壓范圍：90~305VAC、127~431VDC，低輸入電壓需減額輸出；
頻率范圍：47~63Hz；
功率因數（滿載 Typ.）：115VAC≥0.98、230VAC≥0.96、277VAC≥0.94；
總諧波失真：THD<20%（115/230VAC 負載≥60%，277VAC 負載≥75%）；
轉換效率：91.5%（典型值）；
漏電流：<0.75mA/277VAC。
電氣輸出規格系列分 **HLG-80H-C350（350mA）和HLG-80H-C700（700mA）** 兩款核心型號，關鍵參數如下：
型號 額定功率 電流調整范圍 恒電流電壓范圍（A/B 型） 過壓保護值 HLG-80H-C350 89.95W 210~350mA A:128V~257V；B:167V~257V 300~340V HLG-80H-C700 90.3W 420~700mA A:64V~129V；B:84V~129V 150~170V 通用輸出參數：紋波電流最大 8.0%@額定電流，電流精度 **±5%**。
三、功能型號分類
系列按防護等級和功能分為 4 款型號，均為恒流輸出，具體配置如下：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內置電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光功能（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（詳情需咨詢明緯） | 可選購（安規申請中） |

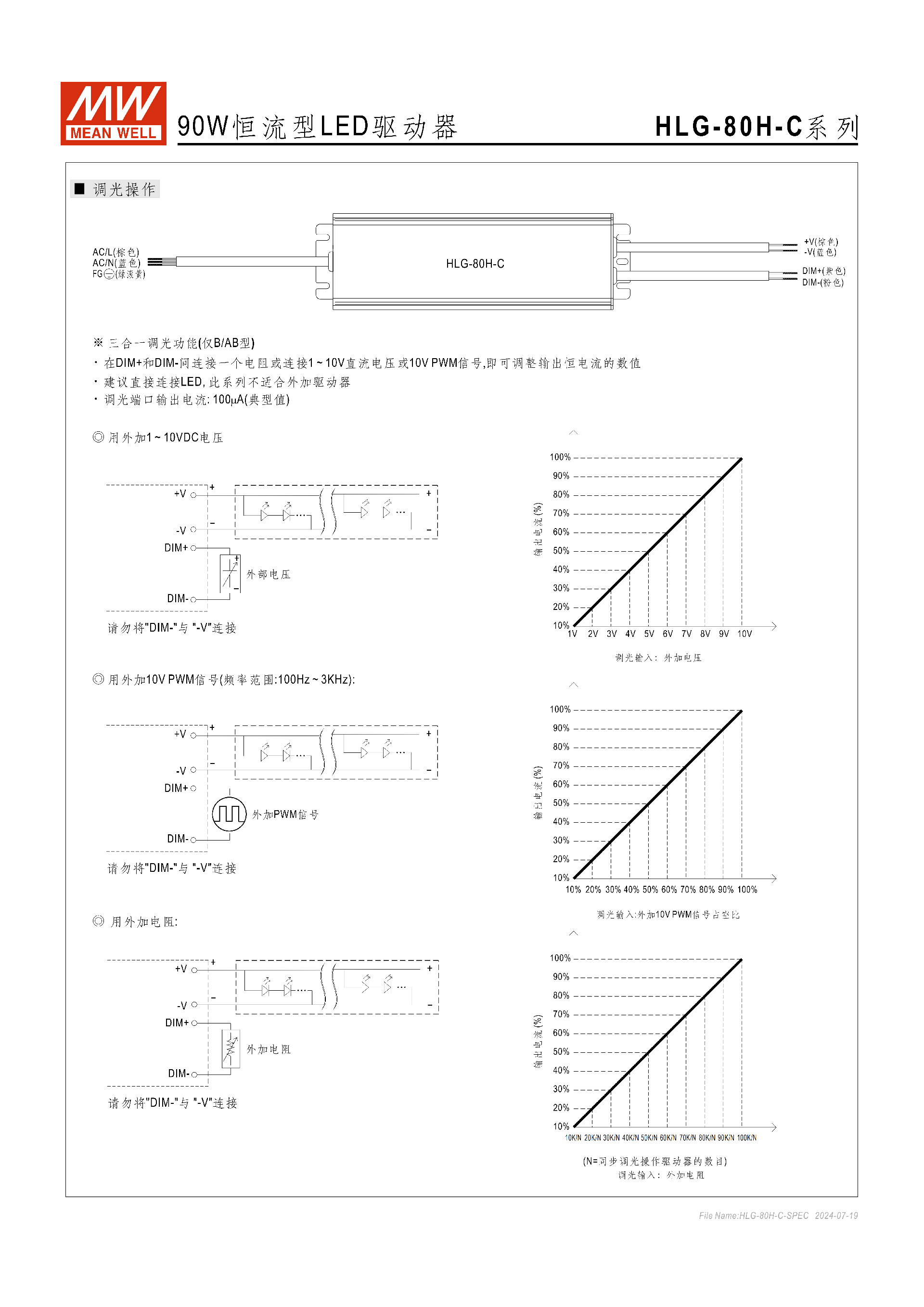

四、調光功能（僅 B/AB 型支持）
三合一調光方式：支持1~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式，均可調整輸出恒電流值；
關鍵參數：調光端口輸出電流100μA（典型值），嚴禁將 DIM - 與 - V 連接；

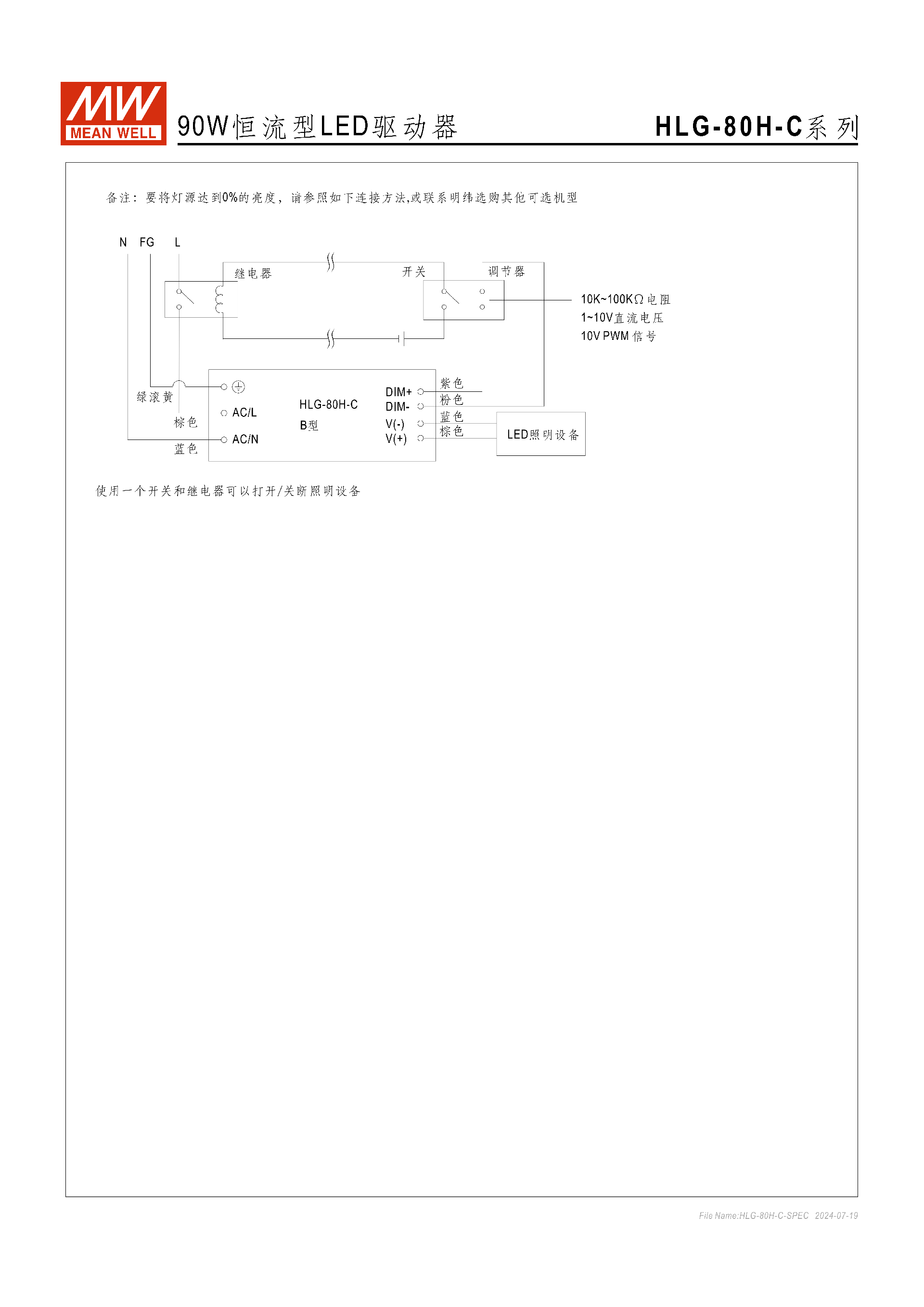

特殊調光：需實現 0% 亮度需搭配開關、繼電器及調光元件，或咨詢明緯選購其他機型。
五、保護機制
產品配備完善的電路保護功能，故障處理方式如下：
短路保護：打嗝模式，負載異常條件移除后自動恢復；
過電壓保護：關斷輸出電壓，自動恢復或重啟恢復；
過溫度保護：關斷輸出電壓，重啟恢復。
六、安規與電磁兼容
安全規范：符合 UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、EAC TP TC 004 等國際國內標準，IP65/IP67 認證通過；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗均為100M Ohms / 500VDC / 25℃ / 70% RH；
電磁兼容
發射：符合 BS EN/EN55015、GB/T17743、GB17625.1 等，EN61000-3-2 Class C（負載≥50%）；
抗擾度：符合 BS EN/EN61000-4 系列標準，達重工業等級（浪涌抗擾度：線對地 4KV、線對線 2KV）。

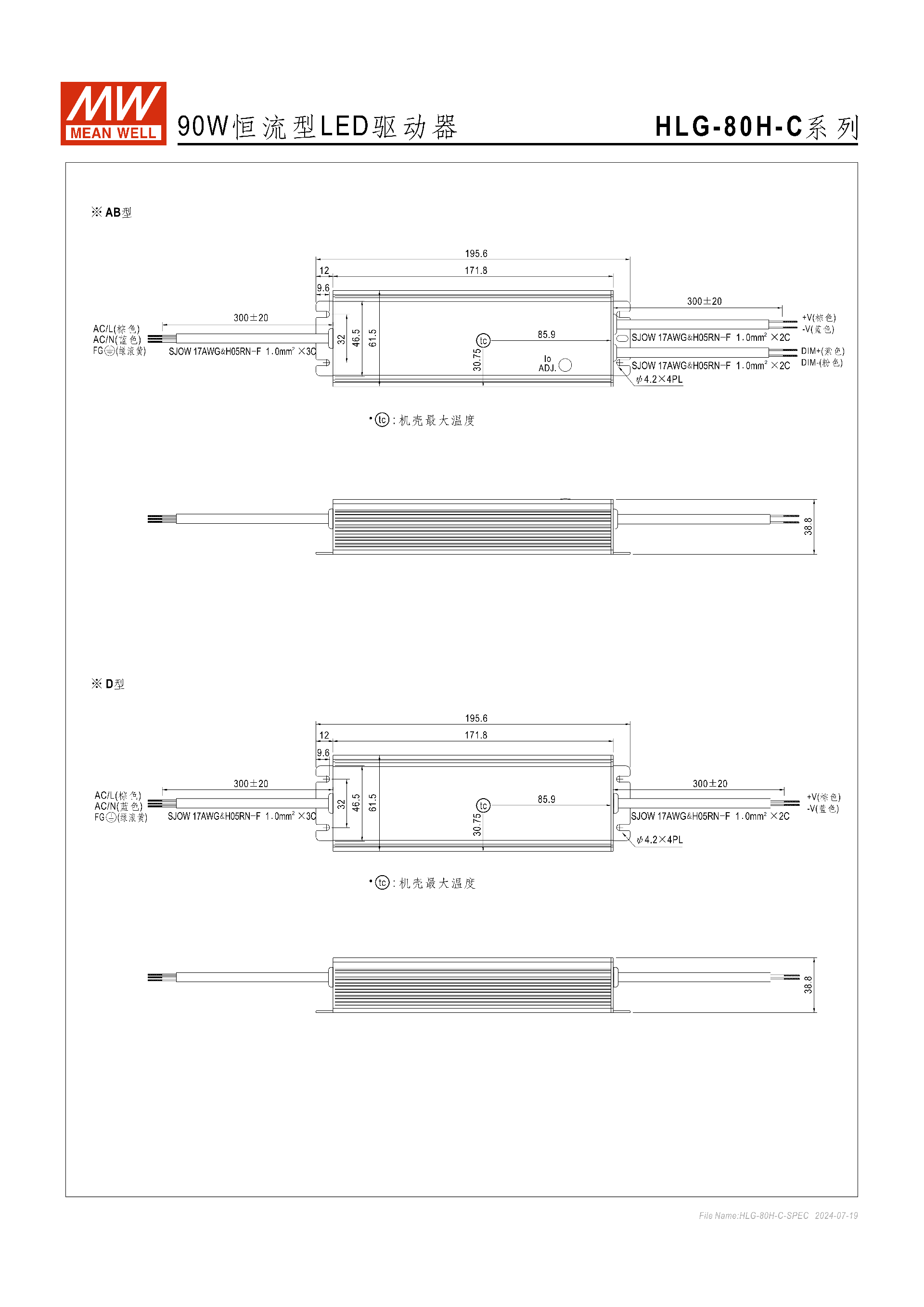

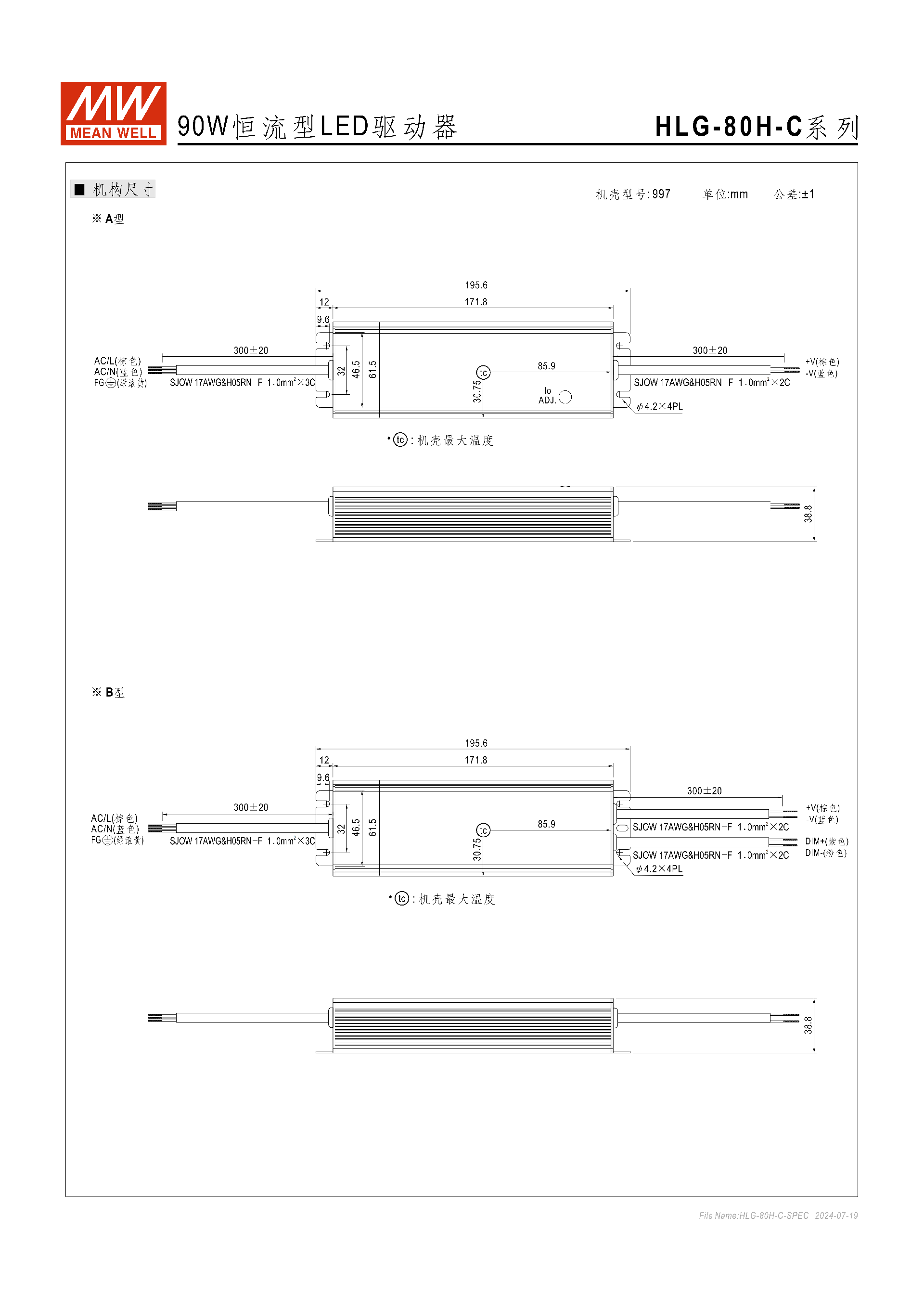

七、物理與安裝參數
尺寸與重量：機身尺寸195.661.538.8mm（LWH），單臺 0.84Kg，16 臺 / 14.4Kg/0.54CUFT；
線材與接口：采用 SJOW 17AWG&H05RN-F 線材，不同型號配備調流 / 調光端口，機殼標注最大溫度點 tc；

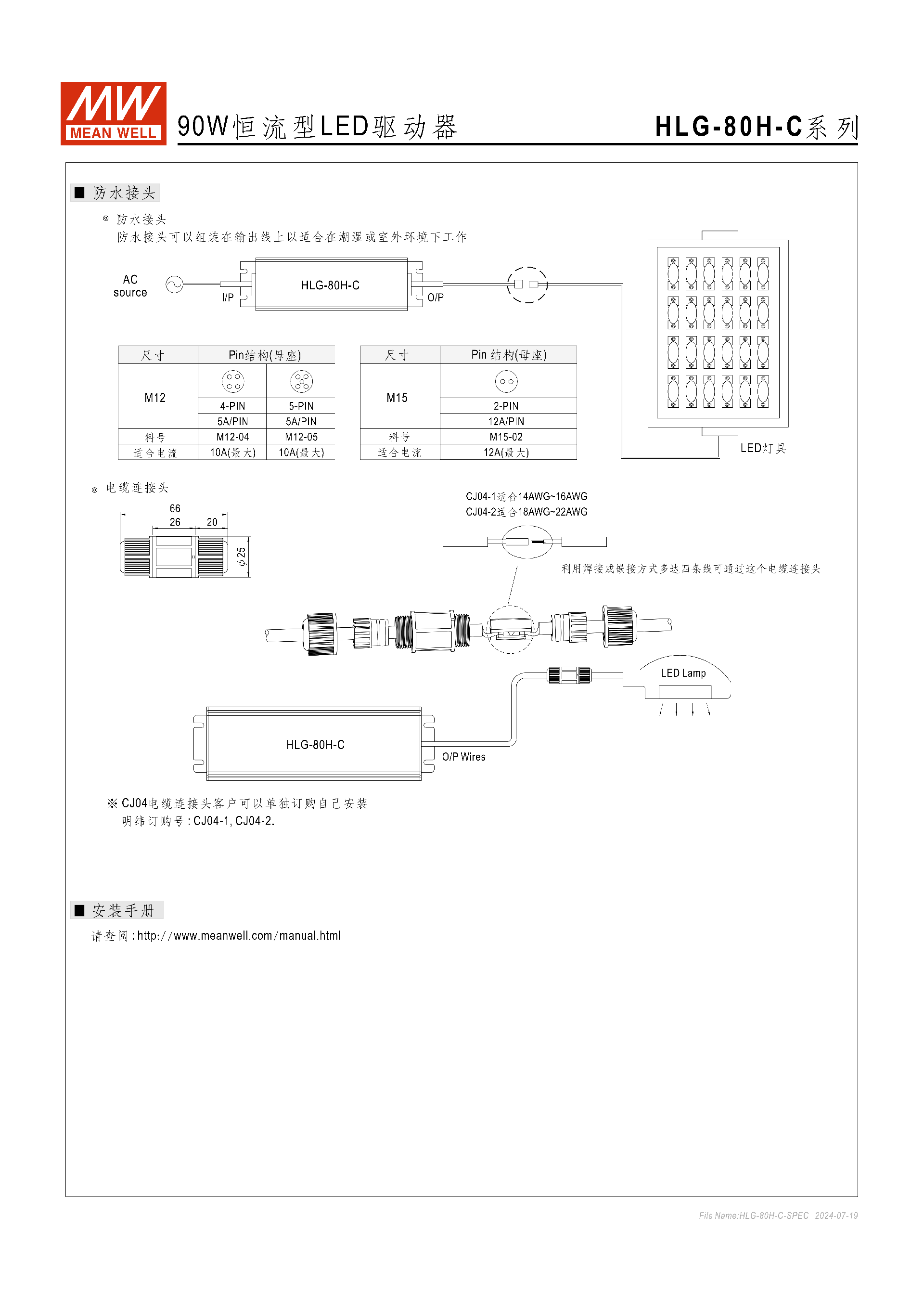

配件：可選防水接頭（M12-04/05、M15-02）、電纜連接頭（CJ04-1/2，適配不同線規，可單獨訂購）；
安裝要求：市電與驅動器間需加開關以滿足 ErP 法規；EMC 受整套裝置影響，終端設備制造商需重新確認 EMC。
八、應用場景
適配LED 街道照明、LED 捕魚燈、LED 港口照明、LED 建筑照明、LED 溫室照明、深井燈等戶內戶外 LED 照明場景。
關鍵問題
HLG-80H-C 系列不同功能型號的防護等級和核心功能有何區別？答：該系列分 A/B/AB/D 四款型號，A/AB 型為IP65防護，B/D 型為IP67防護；A type 核心是內置電位器調整恒流輸出，B 型為三合一調光（1~10Vdc/10V PWM / 電阻），AB 型整合了調流和三合一調光功能，D 型為定時調光（安規申請中，可選購，詳情需咨詢明緯），其中 A/B/AB 為標準品。
HLG-80H-C 系列的三合一調光功能僅哪些型號支持？具體有哪幾種調光方式，有何使用禁忌？答：三合一調光功能僅B/AB 型支持；具體有三種調光方式，分別是外接 1~10Vdc 直流電壓、外接 10V PWM 信號（頻率范圍 100Hz~3KHz）、外接電阻，調光端口典型輸出電流為 100μA；使用禁忌為嚴禁將 DIM - 端口與 - V 端口進行連接，若需實現 0% 亮度，需搭配開關、繼電器等元件或咨詢明緯選購其他機型。
HLG-80H-C 系列在工作環境和電氣使用上有哪些重要的降額和規范要求？答：①海拔超 2000 米時，無風扇機型環境溫度需按3.5℃/1000m比例下降；②低輸入電壓情況下需對產品進行減額輸出，具體參考靜態特性曲線；③市電與 LED 驅動器之間必須加裝一個開關，才能滿足燈具最新 ErP 法規要求；④該驅動器僅為元件，與終端設備結合后，EMC 受整套裝置影響，終端設備制造商需重新進行 EMC 確認；⑤驅動器為恒流模式直接驅動 LED，不適合外加其他驅動器
