HLG-60H-C 系列完整型號及對應參數

該系列核心分350mA、700mA兩種額定輸出電流，搭配 A/B/AB/D 四種功能模式，結合 IP65/IP67 防護等級形成完整型號，無單獨標注電流的默認核心為 700mA（如 HLG-60H-C700A），全系列額定功率均為 70W，輸入電壓統一為 90~305VAC，以下是全系列標準型號及核心對應信息：

一、350mA 額定輸出電流型號

二、700mA 額定輸出電流型號（系列主力款）

型號編碼完整解讀（以 HLG-60H-C700AB 為例）

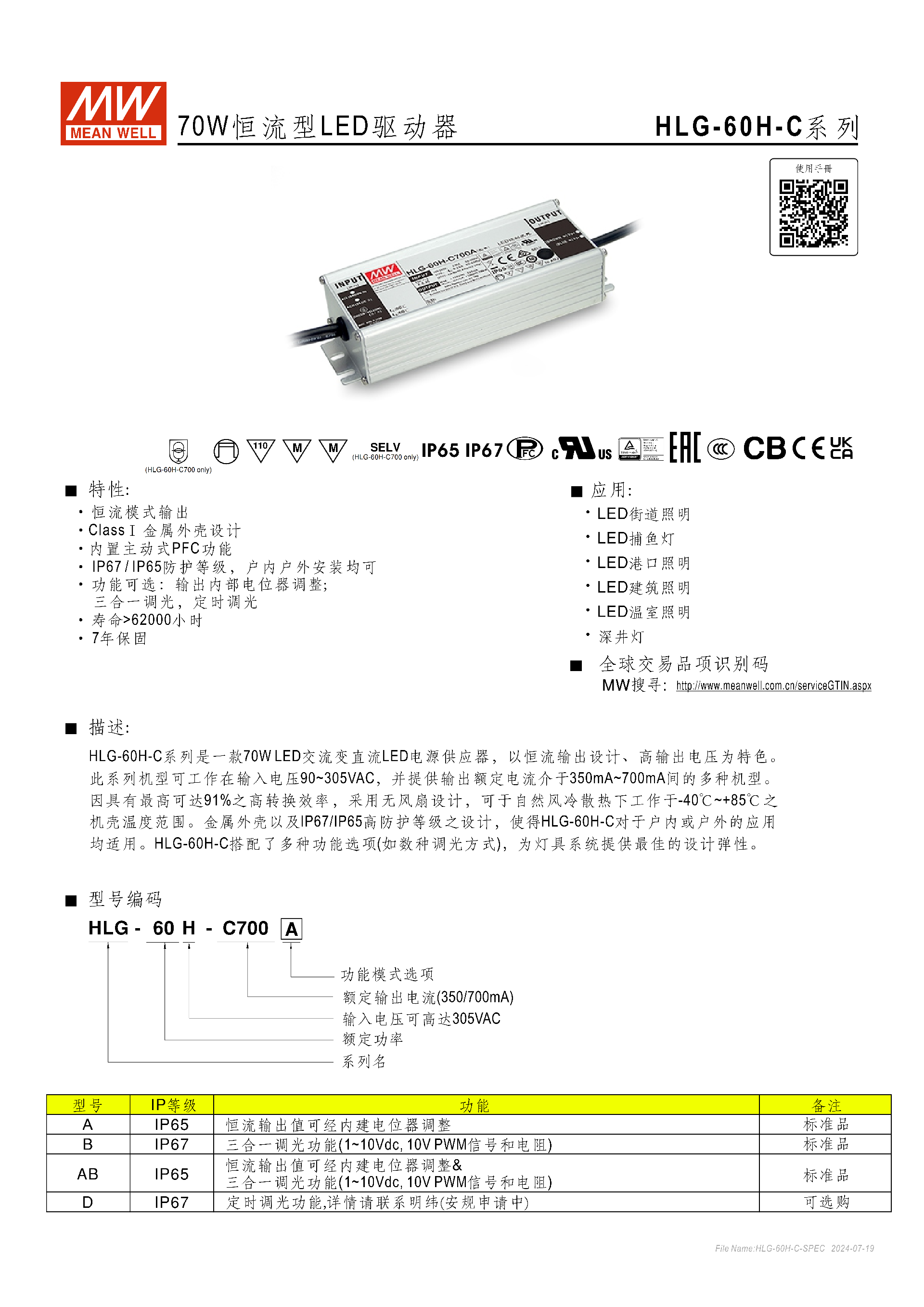

明緯HLG-60H-C 系列為70W 恒流型 LED 驅動器，采用 ClassI 金屬外殼，具備IP65/IP67防護等級，輸入電壓覆蓋90~305VAC，輸出額定電流分350mA/700mA，轉換效率最高達91%，無風扇設計可在 **-40℃~+85℃機殼溫度下工作，內置主動式 PFC 功能，提供電位器調流、三合一調光等多種功能選項，壽命超62000 小時且享有7 年保固 **，適配 LED 街道、港口、溫室等多種照明場景，戶內戶外均可安裝。

明緯HLG-60H-C 系列是70W 恒流型 LED 交流變直流驅動器，主打恒流輸出、高輸出電壓設計，ClassI 金屬外殼，戶內戶外均可安裝，核心優勢為高防護、高效率、長壽命，享有7 年保固服務，適配多種 LED 照明場景。

二、核心特性

1. 輸出模式：純恒流模式，可直接驅動 LED 模塊，恒流區最高輸出電壓由終端系統配置決定；

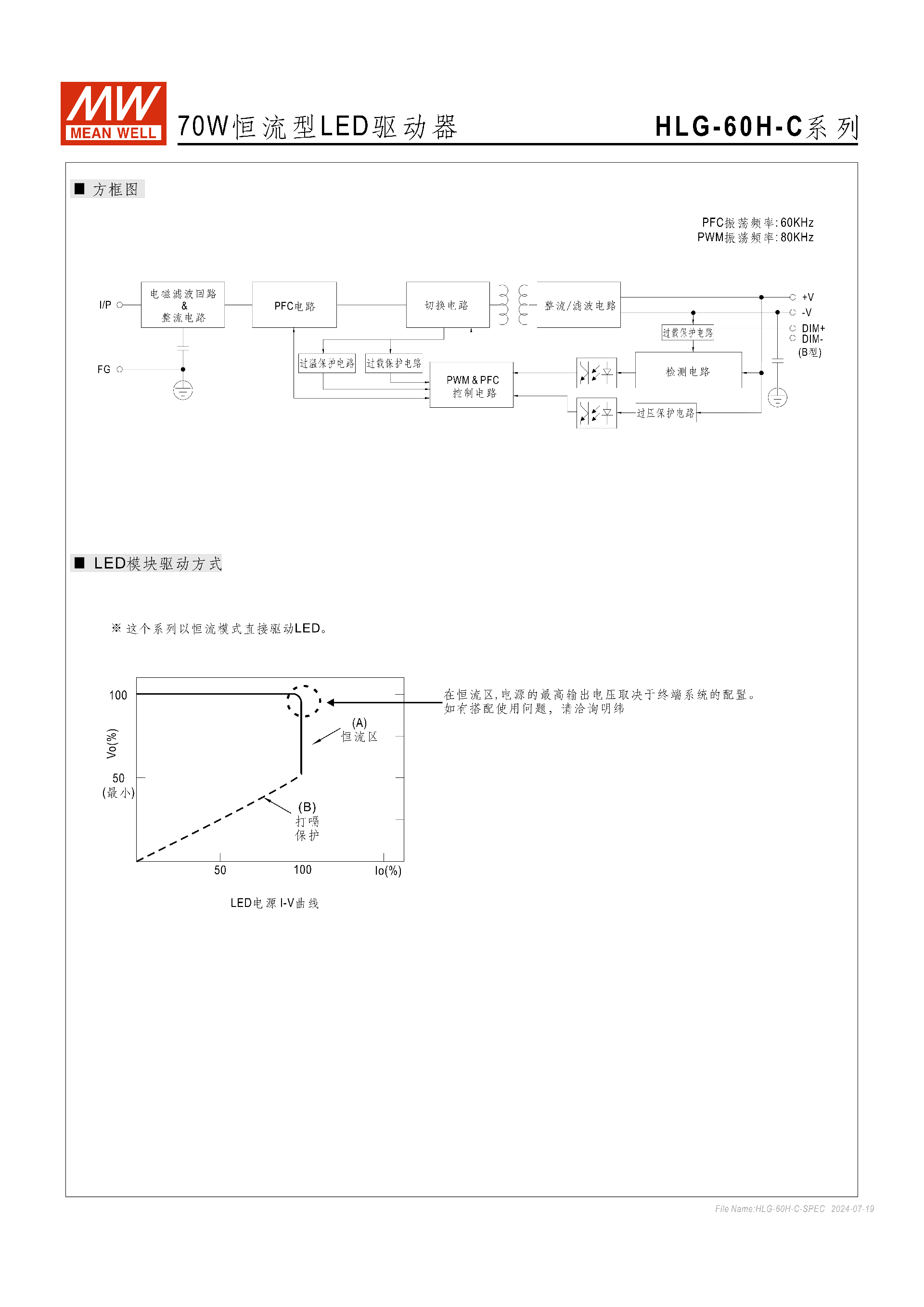

2. 電氣設計：內置主動式 PFC 功能，PFC 振蕩頻率 60KHz，PWM 振蕩頻率 80KHz；

3. 防護等級：分IP65/IP67（HLG-60H-C700 僅 IP67），滿足潮濕、戶外等惡劣環境使用；

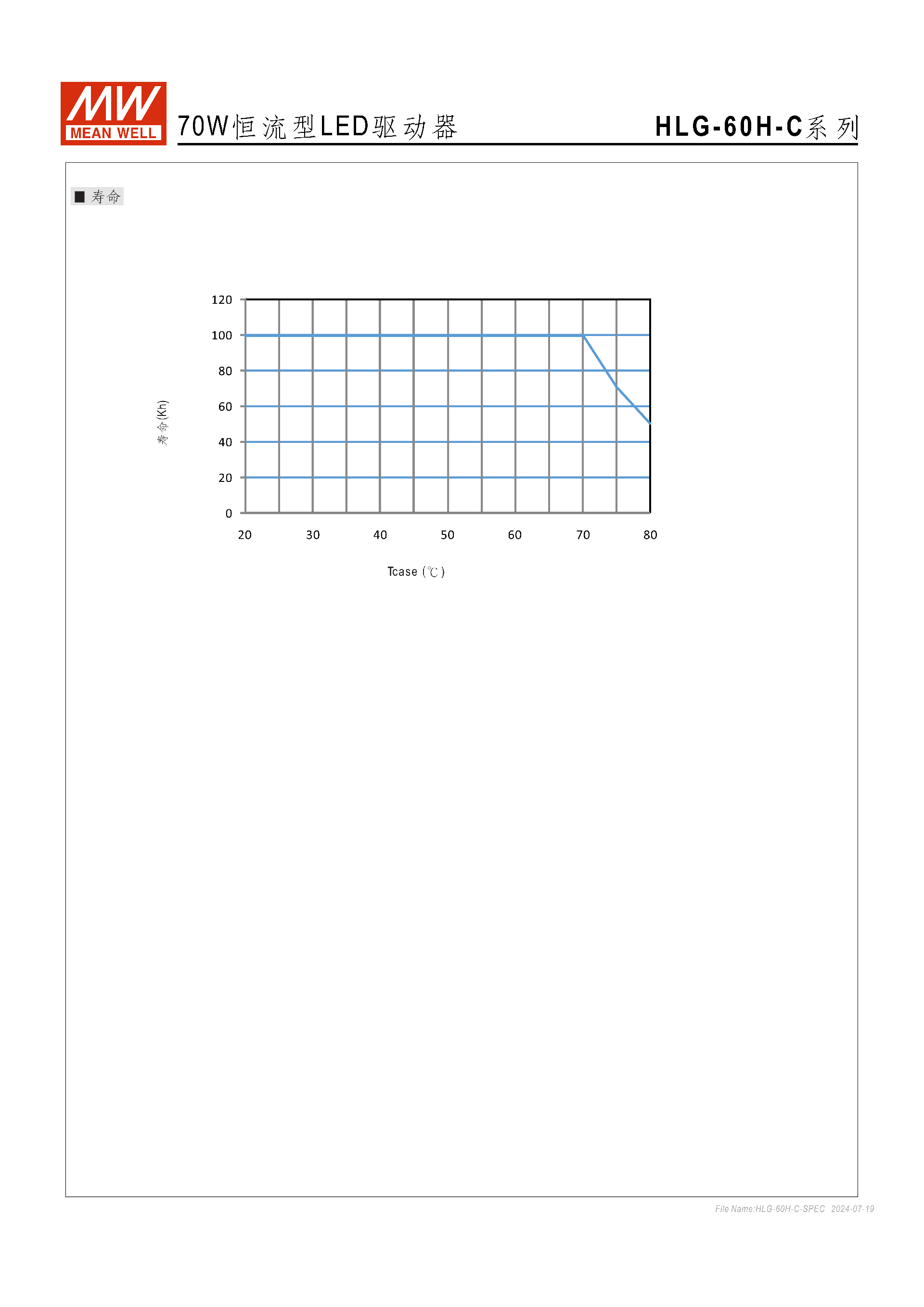

4. 散熱與壽命：無風扇自然風冷設計，壽命 **>62000 小時 **（外殼最高溫度 Tc<75℃時）；

5. 功能可選：支持輸出內部電位器調流、三合一調光、定時調光（部分型號）。

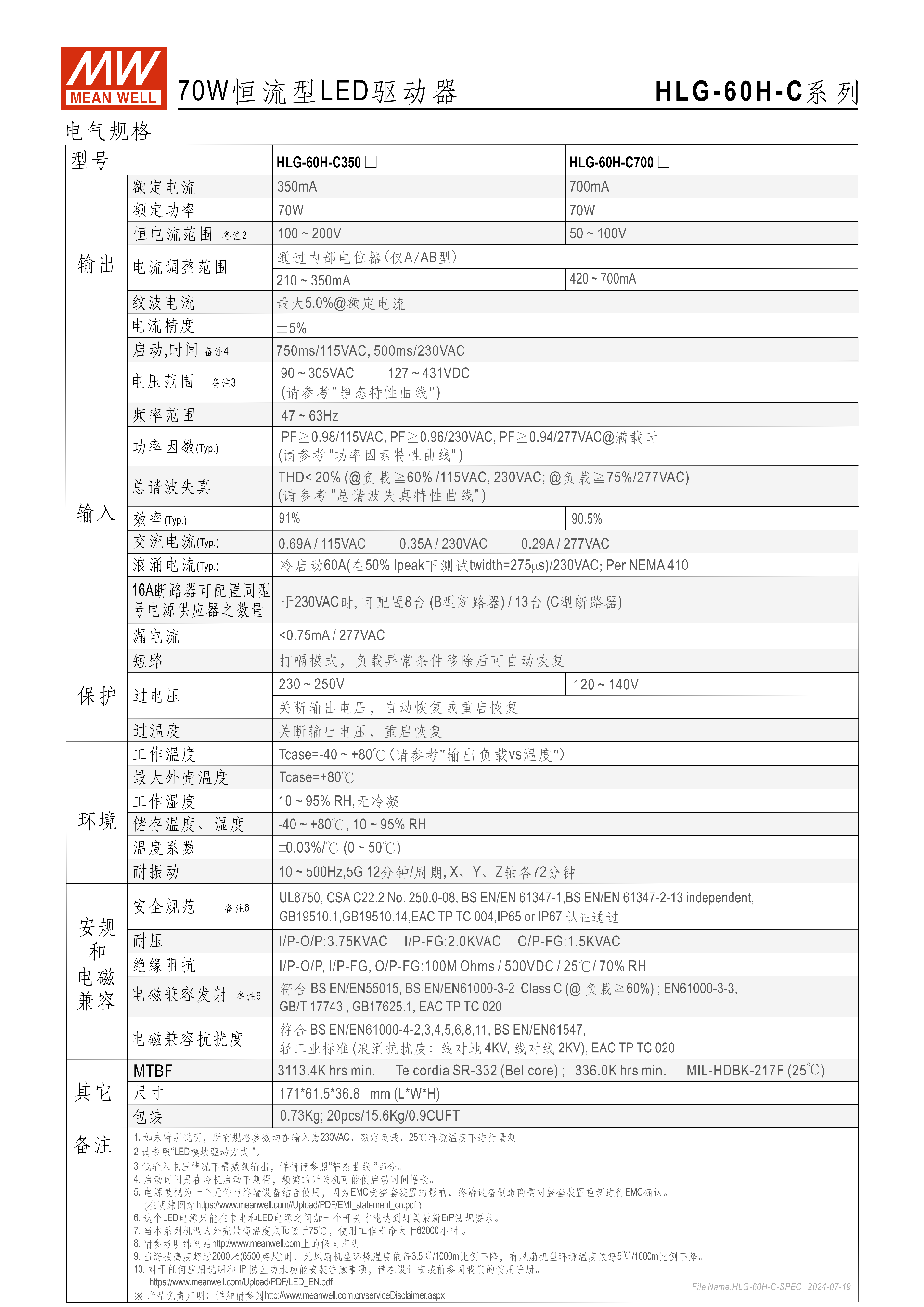

三、關鍵電氣參數

四、型號編碼與功能分類

HLG-60H-C□□□□編碼規則：系列名 - 額定功率 - 高輸入電壓 - 額定輸出電流 - 功能模式，功能模式及對應參數如下表：

五、調光操作（僅 B/AB 型支持）

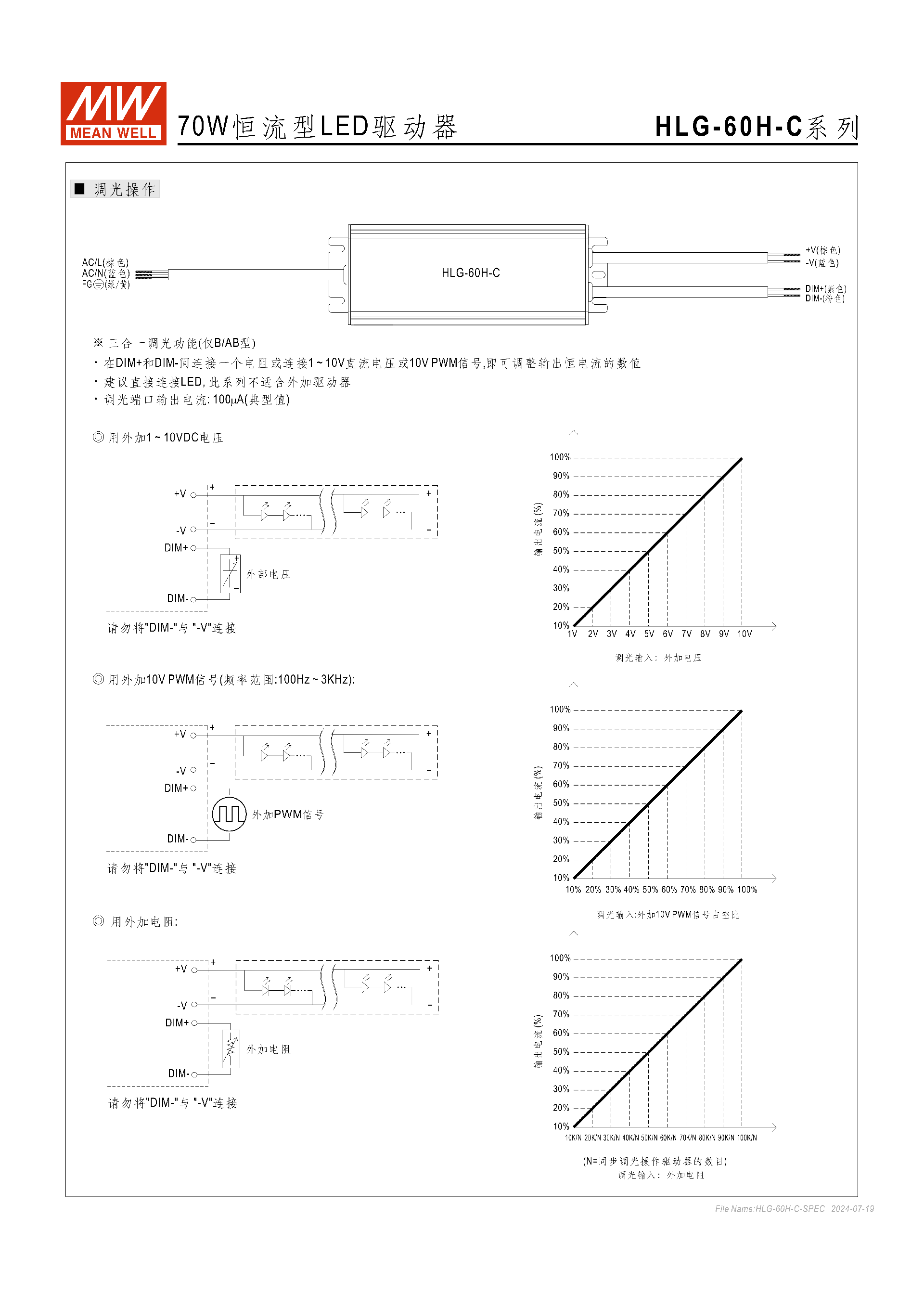

1. 調光方式：支持1~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式，均連接 DIM+（紫色）與 DIM-（粉色）端口；

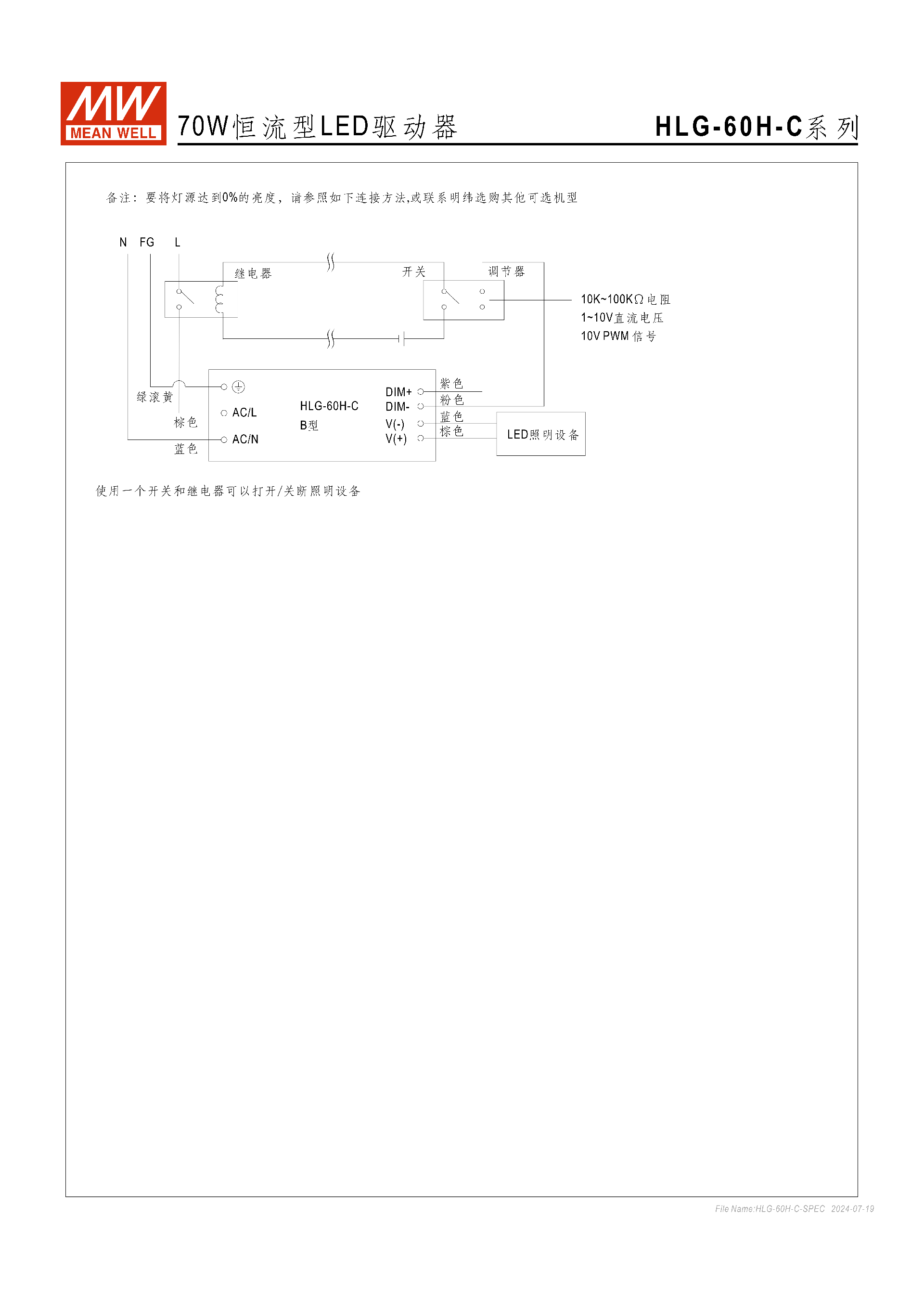

2. 注意事項：嚴禁將 DIM - 與 - V 端口連接，若需實現 0% 亮度，需搭配繼電器、開關、調節器等配件；

3. 調光曲線：輸出亮度隨輸入電壓升高、PWM 占空比增大、外接電阻調整呈線性變化。

六、認證與合規

1. 安全認證：UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、EAC TP TC 004 等；

2. EMC 合規：符合 BS EN/EN55015、GB/T 17743 等，60% 及以上負載符合 EN61000-3-2 Class C；

3. 法規要求：僅在市電與 LED 電源間加裝開關，方可滿足燈具最新 ErP 法規。

七、結構與配件

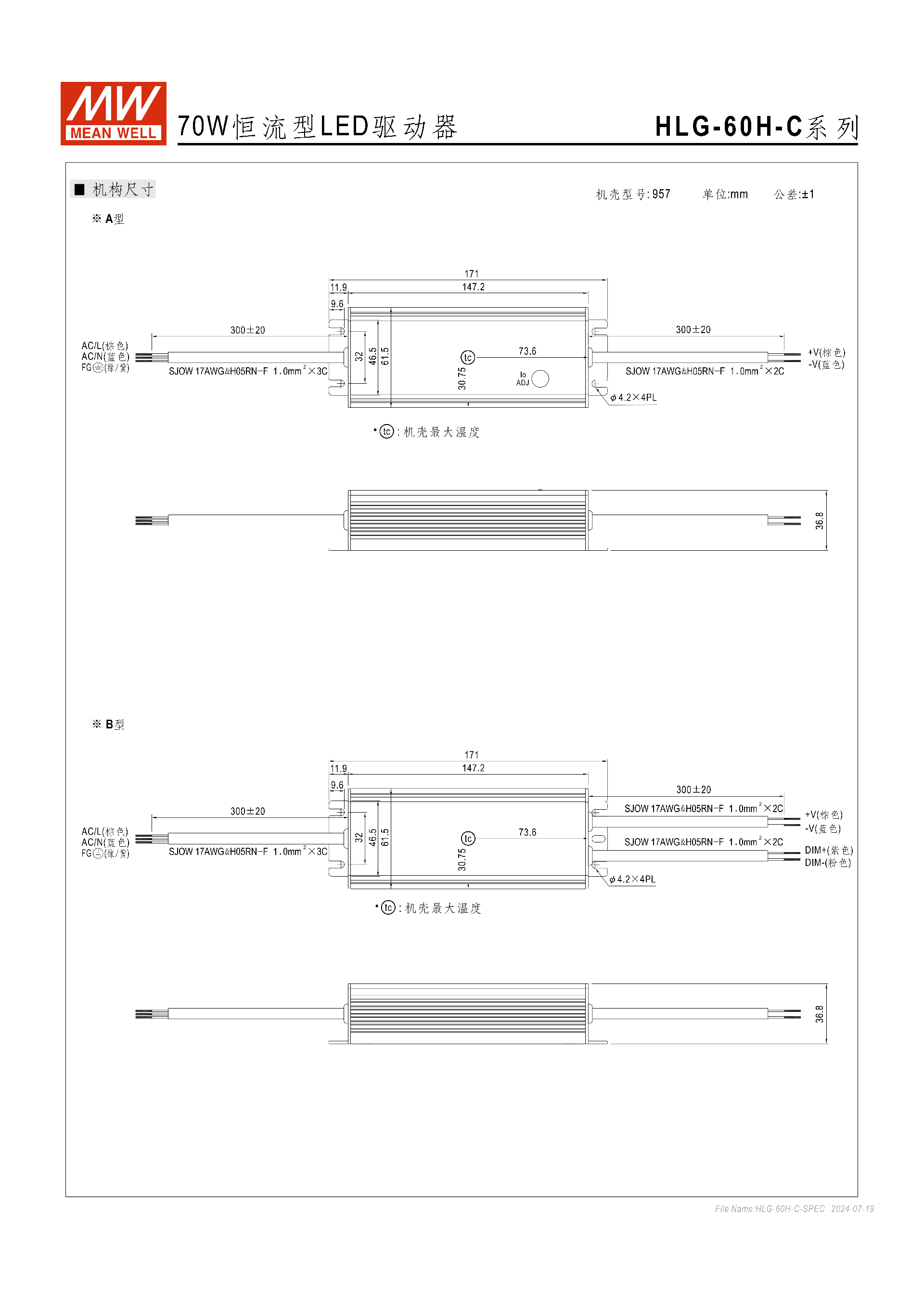

1. 機殼：型號 957，尺寸單位 mm，公差 ±1，不同型號（A/B/AB/D）接線端口布局略有差異；

2. 線材：采用 SJOW 17AWG、H05RN-F 1.0mm 規格，分 2C/3C 線組；

3. 防水接頭：適配潮濕 / 戶外環境，規格如下表：| 尺寸 | Pin 結構 | 單 Pin 電流 | 最大總電流 | 料號 || ---- | ---- | ---- | ---- | ---- || M12 | 4-PIN | 5A | 10A | M12-04 || M12 | 5-PIN | 5A | 10A | M12-05 || M15 | 2-PIN | 12A | 12A | M15-02 |

4. 電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG），支持最多 4 條線焊接 / 嵌接，可單獨訂購。

八、使用與安裝須知

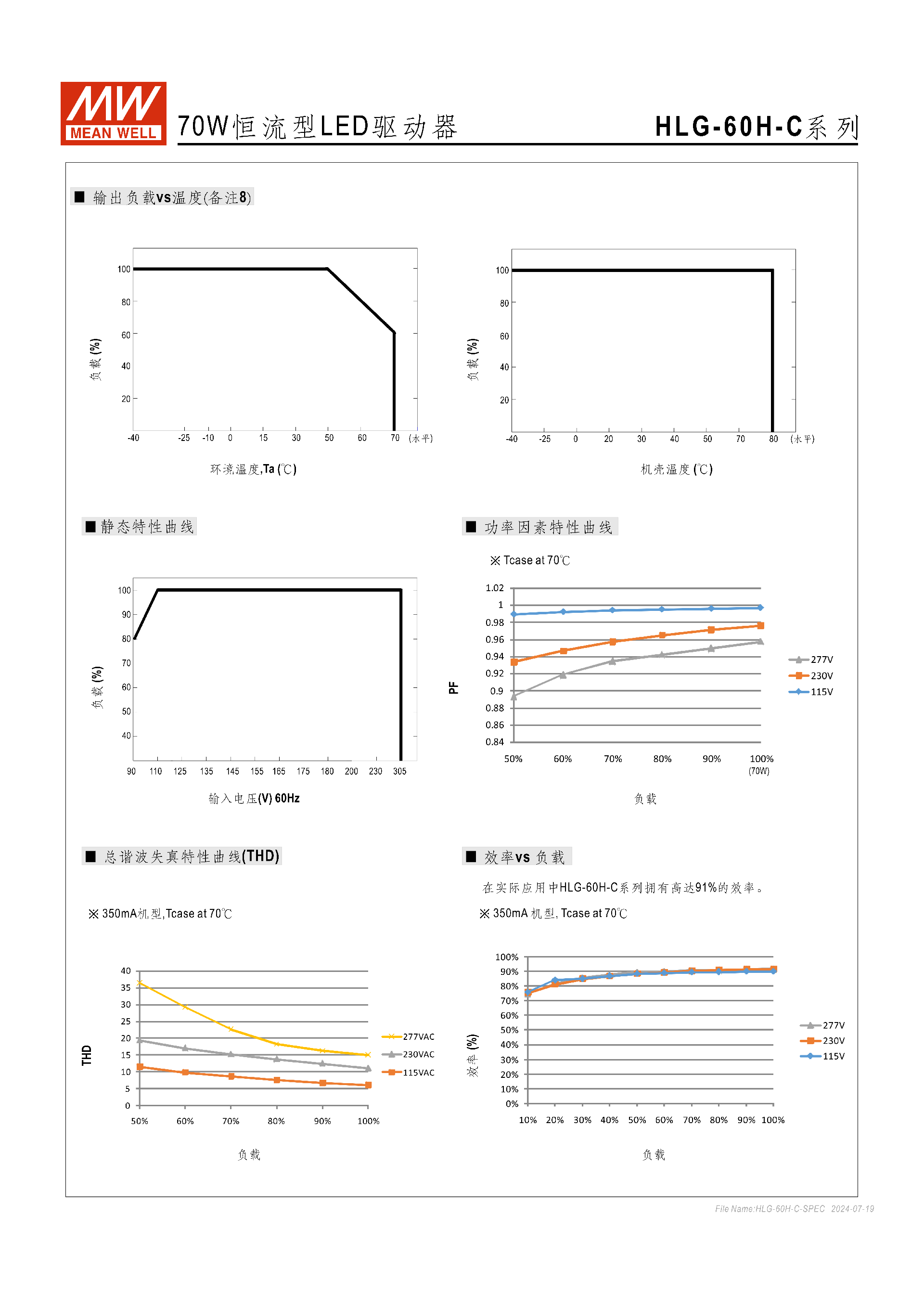

1. 性能降額：低輸入電壓、海拔超 2000 米時，需按靜態曲線 / 降額標準減額輸出；

2. EMC 說明：電源為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認；

3. 啟動特性：冷機啟動測得啟動時間，頻繁開關機會使啟動時間增長；

4. 安裝參考：需查閱明緯官網安裝手冊，IP 防塵防水功能有專屬安裝注意事項。

九、應用場景

LED 街道照明、LED 捕魚燈、LED 港口照明、LED 建筑照明、LED 溫室照明、深井燈。

關鍵問題

問題 1（產品選型）：HLG-60H-C 系列不同功能模式的型號在 IP 等級和核心功能上有哪些核心區別，如何根據使用場景選型？

答案：該系列分 A/B/AB/D 四種功能模式，A/AB 型為 IP65，適配常規戶內 / 戶外非高濕環境；B/D 型為 IP67，適配潮濕、防水要求更高的戶外環境。功能上 A 型僅支持電位器調流，B 型僅支持三合一調光，AB 型兼具調流和調光，D 型為定時調光（可選購）。選型時，僅需調整輸出電流選 A 型，僅需調光選 B 型，既調流又調光選 AB 型，需定時調光功能選 D 型；同時根據使用環境的防水要求，選擇對應 IP 等級的型號。

問題 2（實操應用）：HLG-60H-C 系列的三合一調光如何操作，有哪些關鍵的使用禁忌？

答案：三合一調光僅 B/AB 型支持，需在 DIM+（紫色）和 DIM-（粉色）端口間，連接 1~10Vdc 直流電壓、100Hz~3KHz 的 10V PWM 信號或外接電阻，即可調整輸出恒電流實現調光，調光端口典型輸出電流為 100μA。關鍵禁忌：嚴禁將 DIM - 端口與 - V 端口連接；該系列建議直接連接 LED，不適合外加驅動器；若需實現 0% 亮度，不可直接調光，需搭配繼電器、開關、調節器等配件。

問題 3（使用限制）：HLG-60H-C 系列在什么情況下需要進行性能減額輸出，具體的降額標準是什么？

答案：該系列需減額輸出的情況有三種：1. 低輸入電壓時，需按產品靜態特性曲線進行減額；2. 海拔高度超過 2000 米（6500 英尺）時，無風扇機型環境溫度按每 3.5℃/1000 米比例下降；3. 未明確標注的高負載 / 極端溫度場景，需參考輸出負載 vs 溫度曲線執行。此外，外殼最高溫度 Tc 超過 75℃時，產品工作壽命會低于 62000 小時，實際使用也需控制機殼溫度在額定范圍。
