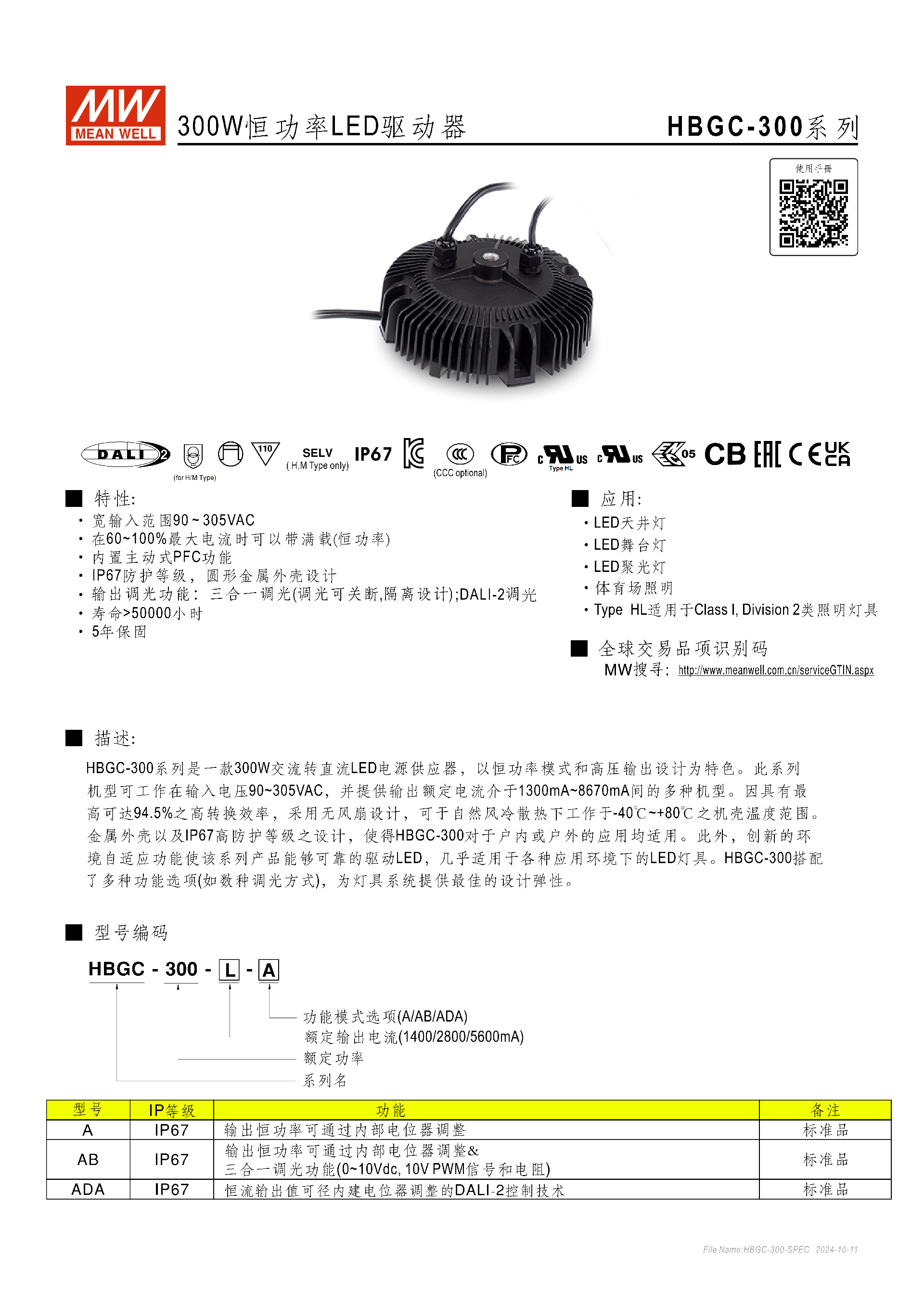

HBGC-300 系列是明緯推出的300W 恒功率 LED 驅動器，具備90~305VAC 寬輸入電壓，擁有IP67 高防護等級和金屬外殼設計，分 L/M/H 三款核心機型及 A/AB/ADA 三類功能版本，支持三合一調光（AB 型）、DALI-2 調光（ADA 型） 等調光方式，內置主動式 PFC 功能，轉換效率最高達94.5%，無風扇自然風冷散熱，工作溫度范圍 **-40℃~+80℃，壽命超50000 小時且提供5 年保固 **，防護、調光、適配性表現優異，適用于 LED 天井燈、舞臺燈、體育場照明等戶內外多種照明場景，同時 Type HL 版本適配 Class I, Division 2 類照明燈具。
一、產品核心定位
HBGC-300 系列為明緯研發的300W 交流轉直流恒功率 LED 驅動器，主打高壓輸出、寬電壓適配、高防護性，無風扇自然風冷設計，適用于戶內 / 戶外各類 LED 照明場景，是一款高適配性、高可靠性的專業 LED 電源供應器。
二、核心產品特性

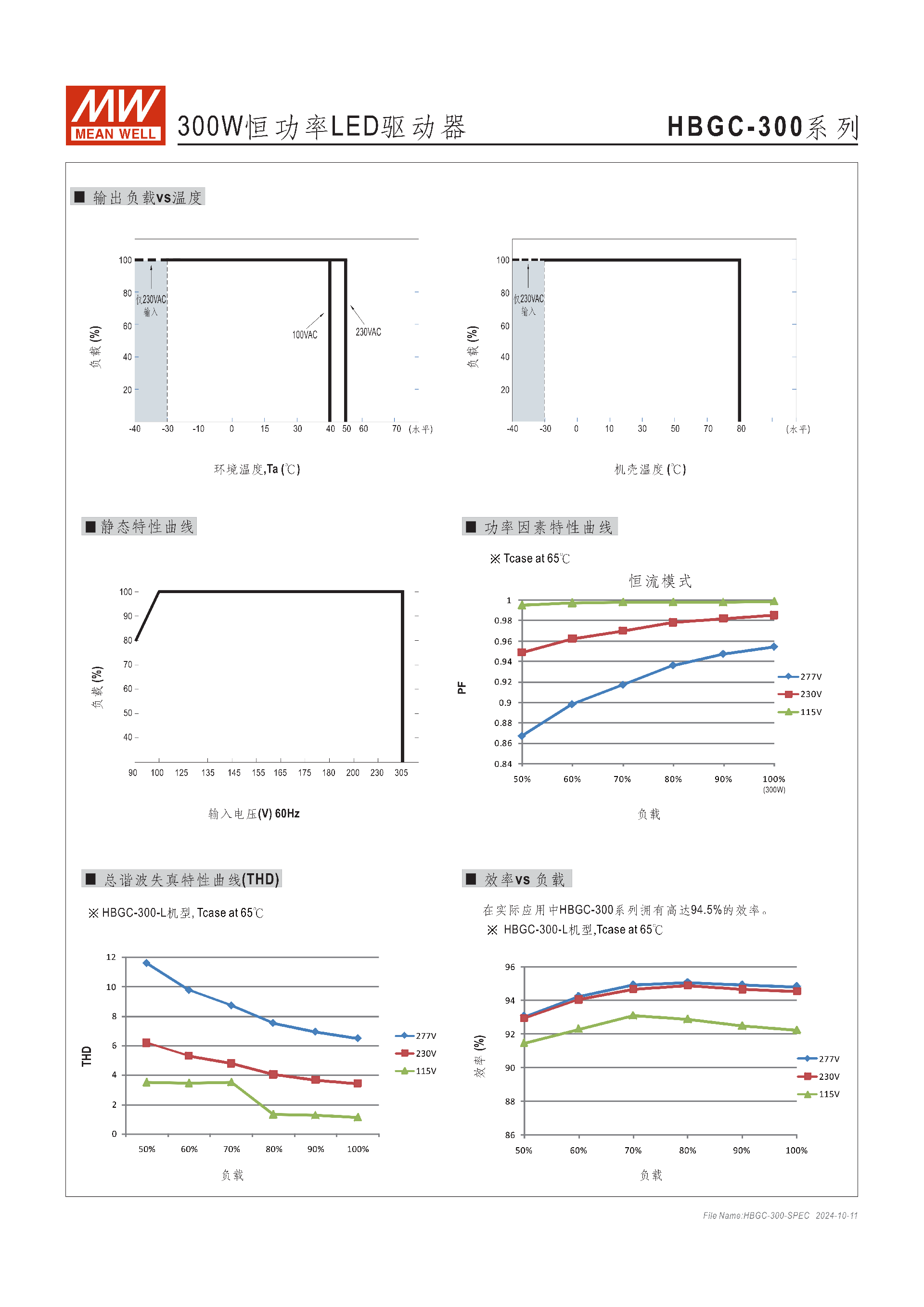

電氣基礎：90~305VAC 寬輸入電壓，支持 47~63Hz 輸入頻率，內置主動式 PFC 功能，滿載時功率因數 PF≥0.92（277VAC）、PF≥0.95（230VAC）、PF≥0.97（115VAC），總諧波失真THD<10%（負載≥50%/115/230VAC；≥75%/277VAC）。
功率與效率：額定功率301.6W，60~100% 最大電流時可帶滿載（恒功率），轉換效率分機型達92.5%~94.5%（L 型 94.5%、M 型 93.5%、H 型 92.5%）。
防護與結構：IP67 防護等級，圓形金屬外殼設計，機殼尺寸為ψ191.5mm69mm（DH），單臺重量2.2Kg，8 臺整包裝 19.8Kg/2.09CUFT。

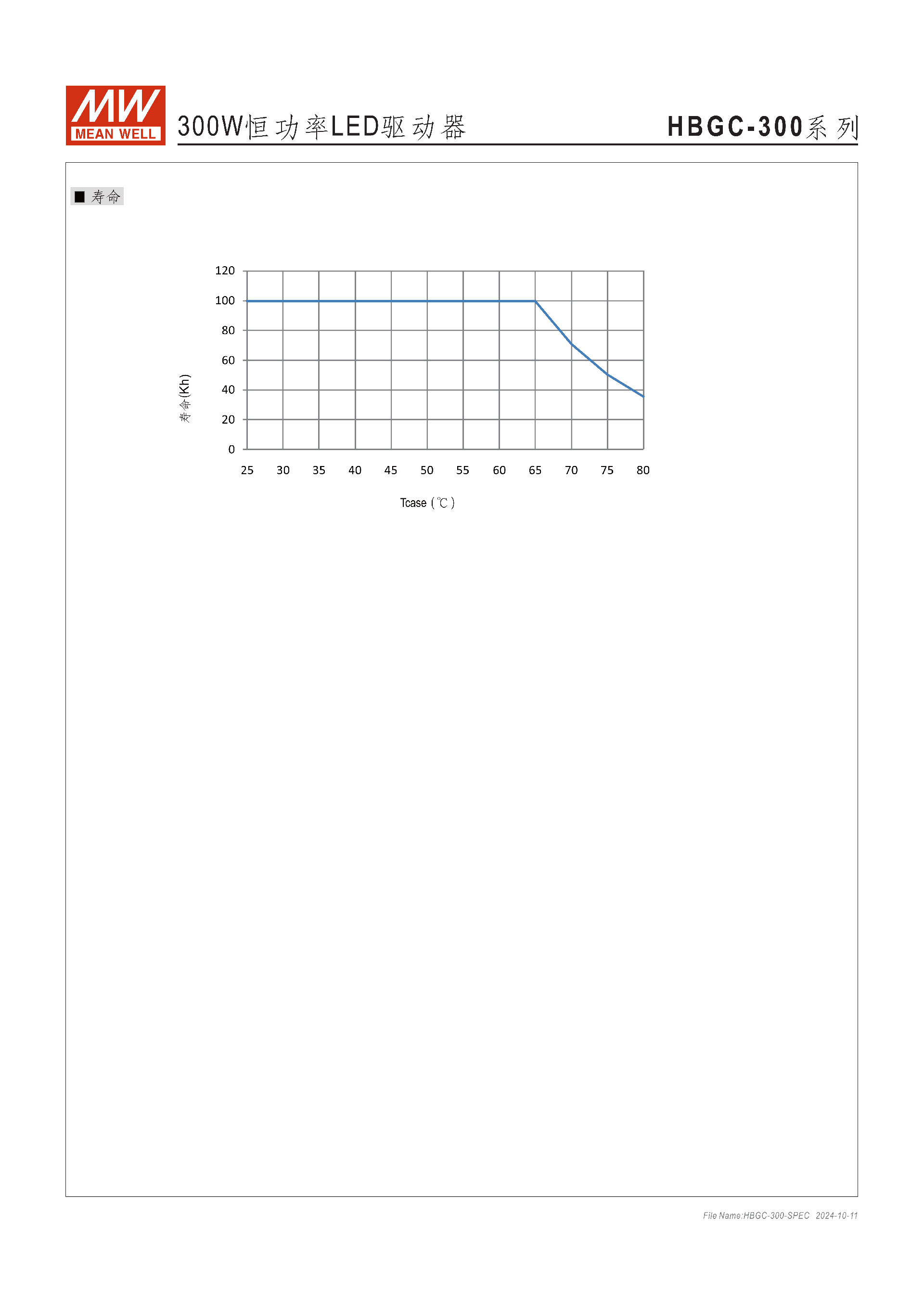

壽命與保固：正常使用下壽命 **>50000 小時 **（機殼最高溫度 Tc<75℃時），提供5 年保固，MTBF 最低達 175.4K hrs（MIL-HDBK-217F）、1772.9K hrs（Telcordia SR-332）。
環境適配：工作溫度Tcase=-40℃~+80℃，工作濕度 20~95% RH 無冷凝；儲存溫濕度 - 40~+80℃、10~95% RH 無冷凝；耐振動 10~500Hz/5G，X/Y/Z 軸各 72 分鐘；海拔超 2000 米時，環溫需以 3.5℃/1000 米調降。

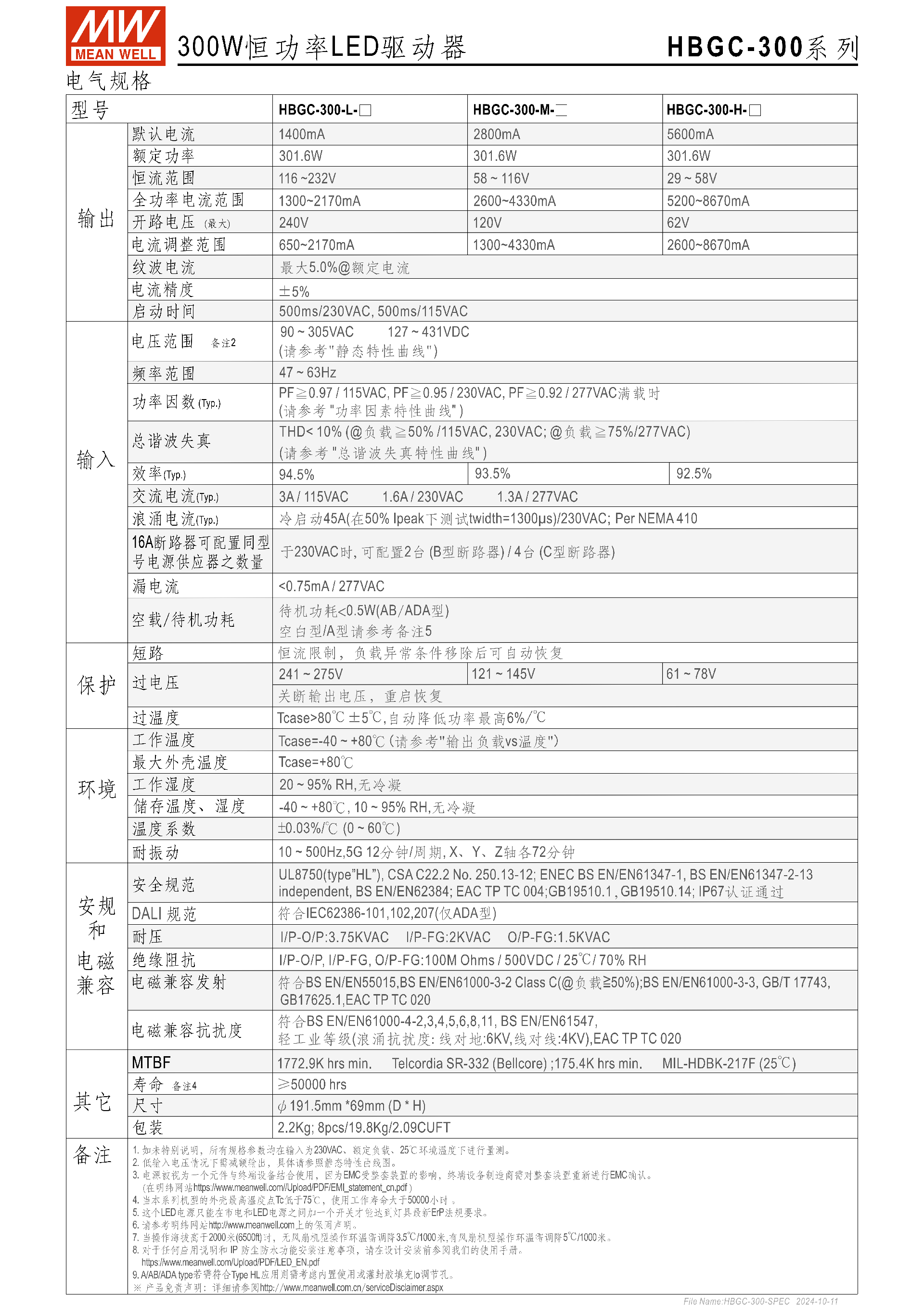

三、型號分類與核心參數
該系列分功能版本和核心機型兩大維度，功能版本均為 IP67 等級，核心機型按額定電流分 L/M/H 三款，關鍵輸出參數如下表：
| 分類 | 類型 | 核心特性 |
|---|---|---|
| 功能版本 | A | 輸出恒功率可通過內部電位器調整（標準品） |
| AB | 內部電位器調功率 +三合一調光（0~10Vdc/10V PWM / 電阻，標準品） | |
| ADA | 內部電位器調恒流 +DALI-2 調光控制技術（標準品） | |
| 核心機型 | HBGC-300-L | 默認電流 1400mA，恒流范圍 116~232V，開路電壓最大 240V，電流調整 650~2170mA |
| HBGC-300-M | 默認電流 2800mA，恒流范圍 58~116V，開路電壓最大 120V，電流調整 1300~4330mA | |
| HBGC-300-H | 默認電流 5600mA，恒流范圍 29~58V，開路電壓最大 62V，電流調整 2600~8670mA |
通用輸出參數：紋波電流最大5.0%@額定電流，電流精度 **±5%，啟動時間500ms/230VAC**、500ms/115VAC，全功率電流范圍 L 型 1300~2170mA、M 型 5200~8670mA、H 型 2600~8670mA。

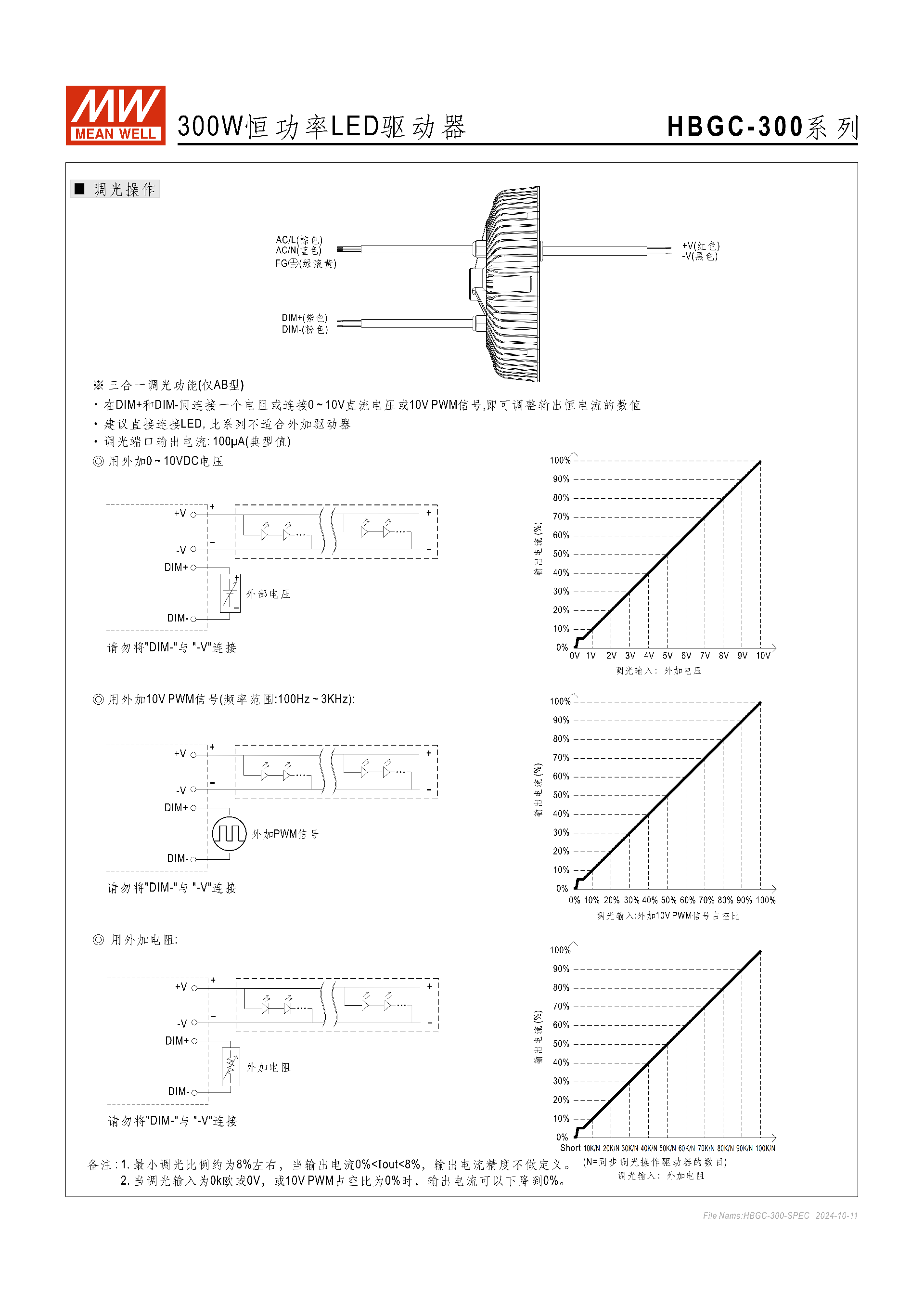

四、調光操作（僅 AB/ADA 型支持，ADA 型為 DALI-2 規范）
AB 型三合一調光：通過 DIM+（紫色）、DIM-（粉色）端口實現，支持三種方式，調光端口輸出電流典型值 100μA，且禁止將 DIM - 與 - V 連接：
0~10Vdc 外接電壓：輸入電壓與輸出電流呈線性正相關；
10V PWM 信號：頻率范圍 100Hz~3KHz，占空比與輸出電流呈線性正相關；
外接電阻：電阻值與輸出電流呈線性負相關，支持多驅動器同步調光（N 為驅動器數目）。
調光精度：最小調光比例約8%，0%<Iout<8% 時電流精度無定義；調光輸入為 0 歐 / 0V、PWM 占空比 0% 時，輸出電流可降至 0%（完全關斷）。
五、電氣保護功能
該系列配備完善的保護機制，異常條件解除后多可自動恢復，具體如下：
短路保護：恒流限制，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，重啟恢復，過壓保護值 L 型 241~275V、M 型 121~145V、H 型 61~78V；
過溫度保護：機殼溫度Tcase>80℃±5℃時，自動降低功率，最高6%/℃。
六、安規與電磁兼容
安全規范：通過 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、ENEC、EAC TP TC 004、GB19510.1/14 等認證，Type HL 版本適用于 Class I, Division 2 類照明燈具；
DALI 規范：ADA 型符合 IEC62386-101/102/207；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗 I/P-O/P/I/P-FG/O/P-FG 均為100M Ohms / 500VDC / 25℃/70%RH；
電磁兼容：發射端符合 BS EN/EN55015、GB/T 17743 等；抗擾端符合 BS EN/EN61000-4 系列，輕工業等級浪涌抗擾度線對地 6KV、線對線 4KV。

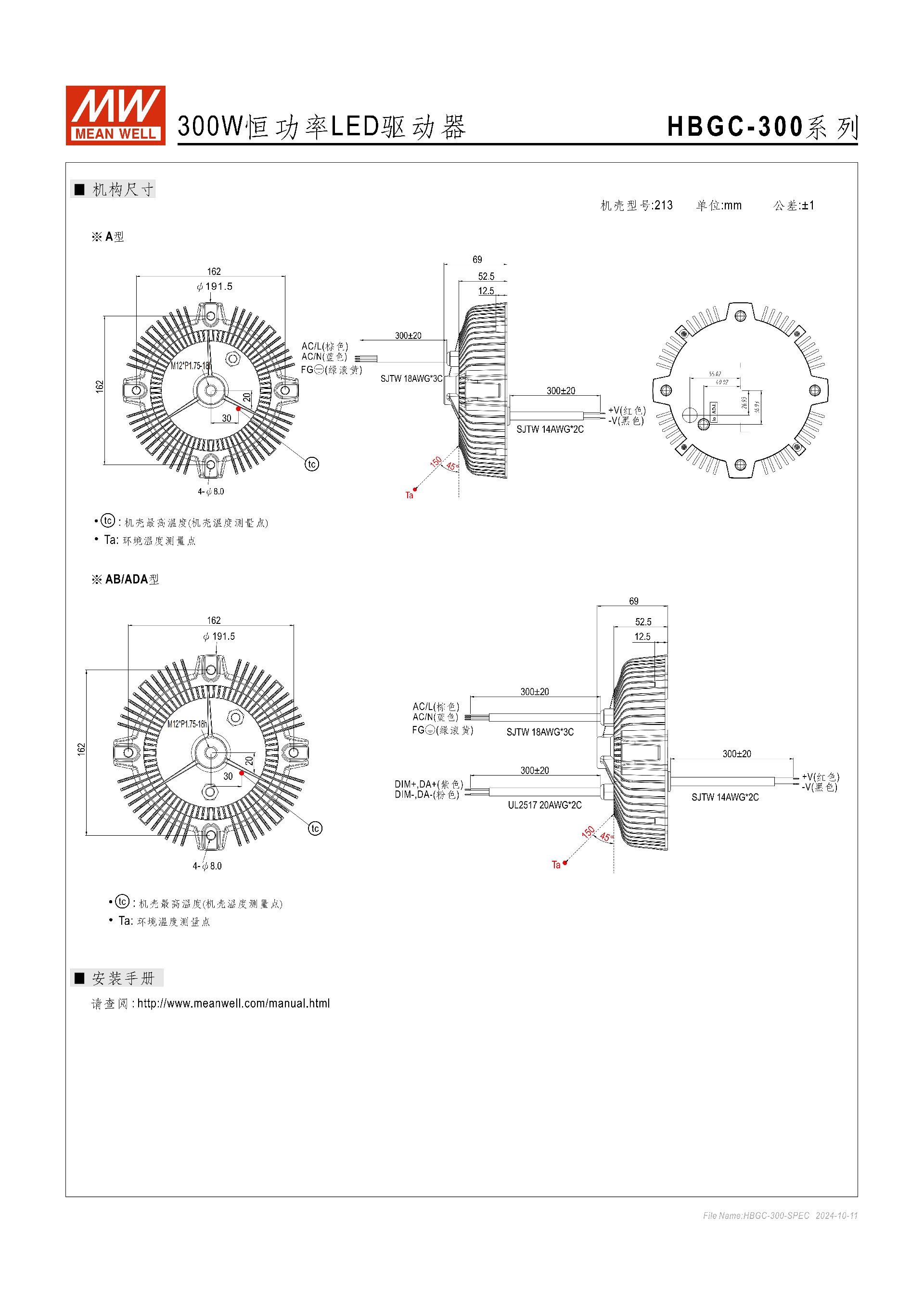

七、物理與安裝參數
線材配置：AC 端為 SJTW 18AWG3C（棕 AC/L、藍 AC/N、綠滾黃 FG），DC 端為 SJTW 14AWG2C（紅 + V、黑 - V），調光端（AB/ADA 型）為 UL2517 20AWG*2C（紫 DIM+/DA+、粉 DIM-/DA-），線長均為 300±20mm；
安裝：機殼帶 4-ψ8.0 安裝孔，M12*P1.75-18h 接口，需按手冊確認機殼溫度測量點和環境溫度測量點（Ta）；
其他：漏電流 < 0.75mA/277VAC，待機功耗（AB/ADA 型）<0.5W，溫度系數 ±0.03%/℃（0~60℃）。
八、應用場景
LED 天井燈、LED 舞臺燈、LED 聚光燈、體育場照明，Type HL 版本適配 Class I, Division 2 類照明燈具，因 IP67 防護和寬溫特性，適用于戶內、戶外多種 LED 照明場景。
4. 關鍵問題
問題 1（產品適配性）：HBGC-300 系列不同核心機型（L/M/H）的輸出電壓和電流范圍有何差異，分別適配哪種電壓規格的 LED 燈具？
答案：L 型恒流范圍116~232V、開路電壓最大 240V，適配高壓 LED 燈具（116-232V）；M 型恒流范圍58~116V、開路電壓最大 120V，適配中壓 LED 燈具（58-116V）；H 型恒流范圍29~58V、開路電壓最大 62V，適配低壓 LED 燈具（29-58V），三款機型均為 301.6W 額定功率，按燈具的額定電壓區間選擇對應機型即可。
問題 2（調光功能）：HBGC-300 系列 AB 型的三合一調光具體支持哪些方式，調光的極限參數和注意事項是什么？
答案：AB 型三合一調光支持0~10Vdc 外接電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種方式，通過 DIM + 和 DIM - 端口實現；調光極限參數為最小調光比例約 8%（0%-8% 電流精度無定義），輸入 0 歐 / 0V/PWM 占空比 0% 時可實現 0% 關斷，調光端口輸出電流典型值 100μA；核心注意事項為禁止將 DIM - 端口與 - V 端口直接連接，避免設備損壞。
問題 3（可靠性與使用）：HBGC-300 系列實現 50000 小時以上壽命的前提條件是什么，使用中過溫、過壓、短路時分別有哪些保護機制？
答案：實現 > 50000 小時壽命的核心前提是機殼最高溫度測量點 Tc 的溫度低于 75℃；保護機制方面，短路時觸發恒流限制，負載異常移除后自動恢復；過電壓時直接關斷輸出電壓，需手動重啟才能恢復（L/M/H 型過壓保護值分別為 241~275V/121~145V/61~78V）；過溫度時當機殼溫度 > 80℃±5℃，設備會自動降功率，降功率速率最高為 6%/℃，溫度恢復正常后可恢復功率輸出。
