HBG-240P 系列是明緯推出的 240W 恒流 + 恒壓型 LED 驅動器，采用圓形 PCB 設計，輸入電壓覆蓋90~305VAC，輸出額定電壓分 36V/48V/60V 三款，具備主動式 PFC功能，轉換效率最高達93.5%，無風扇自然風冷設計可在 **-40℃~+45℃工作，分 A 型（內部電位器調電流）、B 型（1~10Vdc/10V PWM / 電阻三合一調光）兩種功能款，擁有過流、短路、過壓、過溫等完善保護，壽命超50000 小時且提供5 年保固 **，適配 LED 天井燈、射燈、礦業照明等多種場景，同時通過 UL、ENEC、GB 等多項安規認證。
一、產品基礎定位
HBG-240P 系列是明緯研發的240W 交流變直流基板型 LED 驅動器，核心特點為恒流 + 恒壓雙輸出模式，采用圓形 PCB 設計，無風扇自然風冷散熱，內置主動式 PFC 功能，為燈具系統提供高設計彈性，適配 LED 天井燈、射燈、聚光燈、礦業照明、舞臺燈等場景，產品壽命 **>50000 小時 **，提供5 年保固，是全球交易品項，可通過明緯官網查詢相關 GTS 信息。
二、型號編碼與功能分類
型號編碼規則為HBG-240P - 額定電壓 - 功能模式，其中額定電壓分 36V/48V/60V 三款，功能模式分 A、B 兩種標準品，具體參數如下：
| 型號后綴 | 核心功能 | 備注 |
|---|---|---|
| A | 電流輸出值可通過內部電位器調整 | 標準品，支持特定電流調整范圍 |
| B | 三合一調光功能（1~10Vdc、10V PWM 信號、電阻） | 標準品，調光端口輸出電流典型值 100μA |

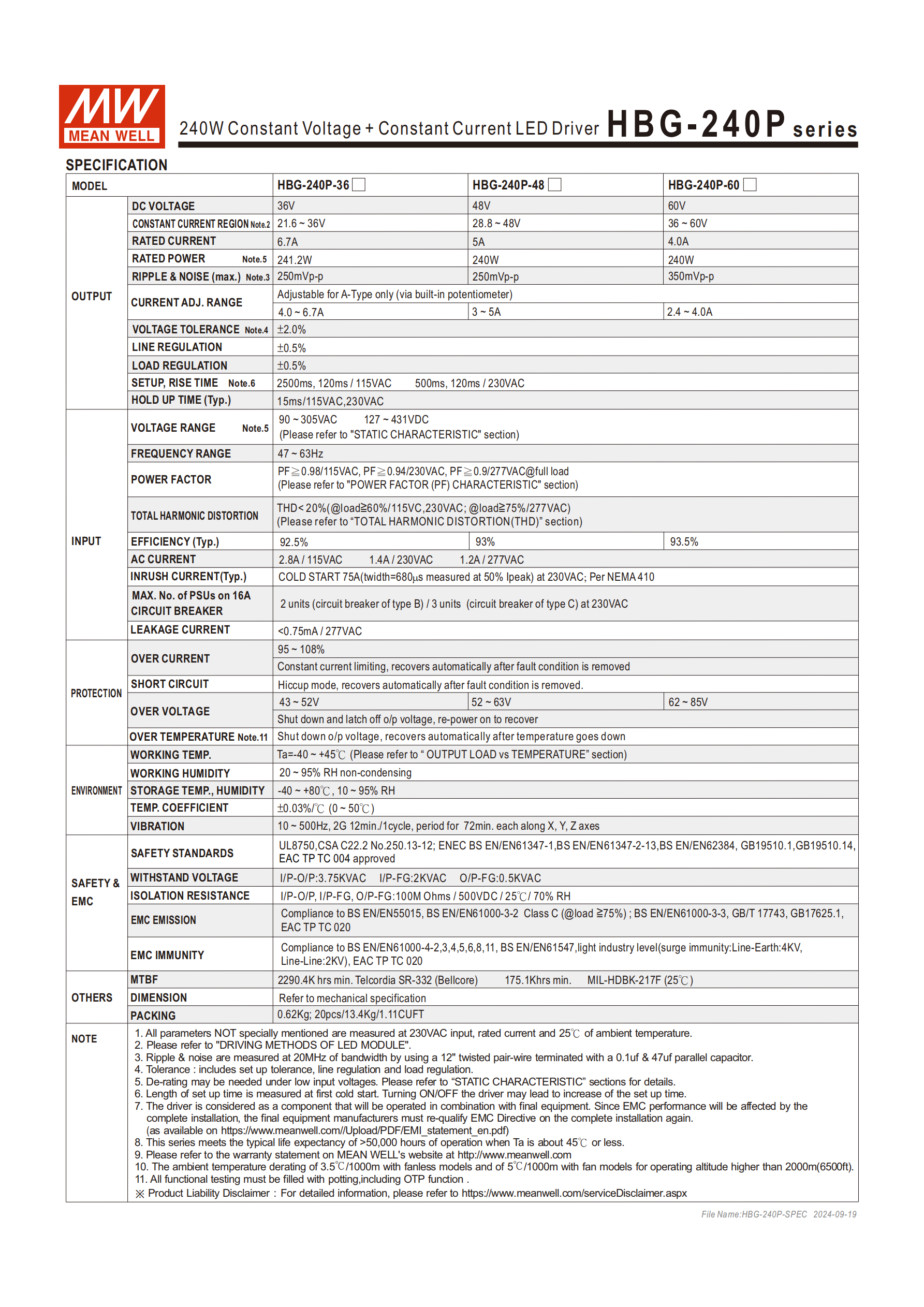

三、核心電氣規格
所有規格默認在230VAC 輸入、額定負載、25℃環境下測量，低輸入電壓需減額輸出，核心參數分輸入、輸出兩大模塊，關鍵數字如下：
（一）輸出規格（分機型）
| 型號 | 額定直流電壓 | 恒流額定值 | 額定功率 | 電流調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| HBG-240P-60 | 60V | 4.0A | 240W | 2.4~4.0A | 250mVp-p | ±0.5% |
| HBG-240P-36 | 36V | 6.7A | 240W | 4.0~6.7A | 350mVp-p | ±0.5% |
| HBG-240P-48 | 48V | 5A | 241.2W | 3~5A | 250mVp-p | ±2.0% |
（二）輸入規格
電壓范圍：90~305VAC（127~431VDC），頻率47~63Hz；
功率因數（滿載）：115VAC 下≧0.98、230VAC 下≧0.94、277VAC 下≧0.9；
總諧波失真（THD）：115/230VAC 下負載≧60% 時 THD<20%，277VAC 下負載≧75% 時 THD<20%；

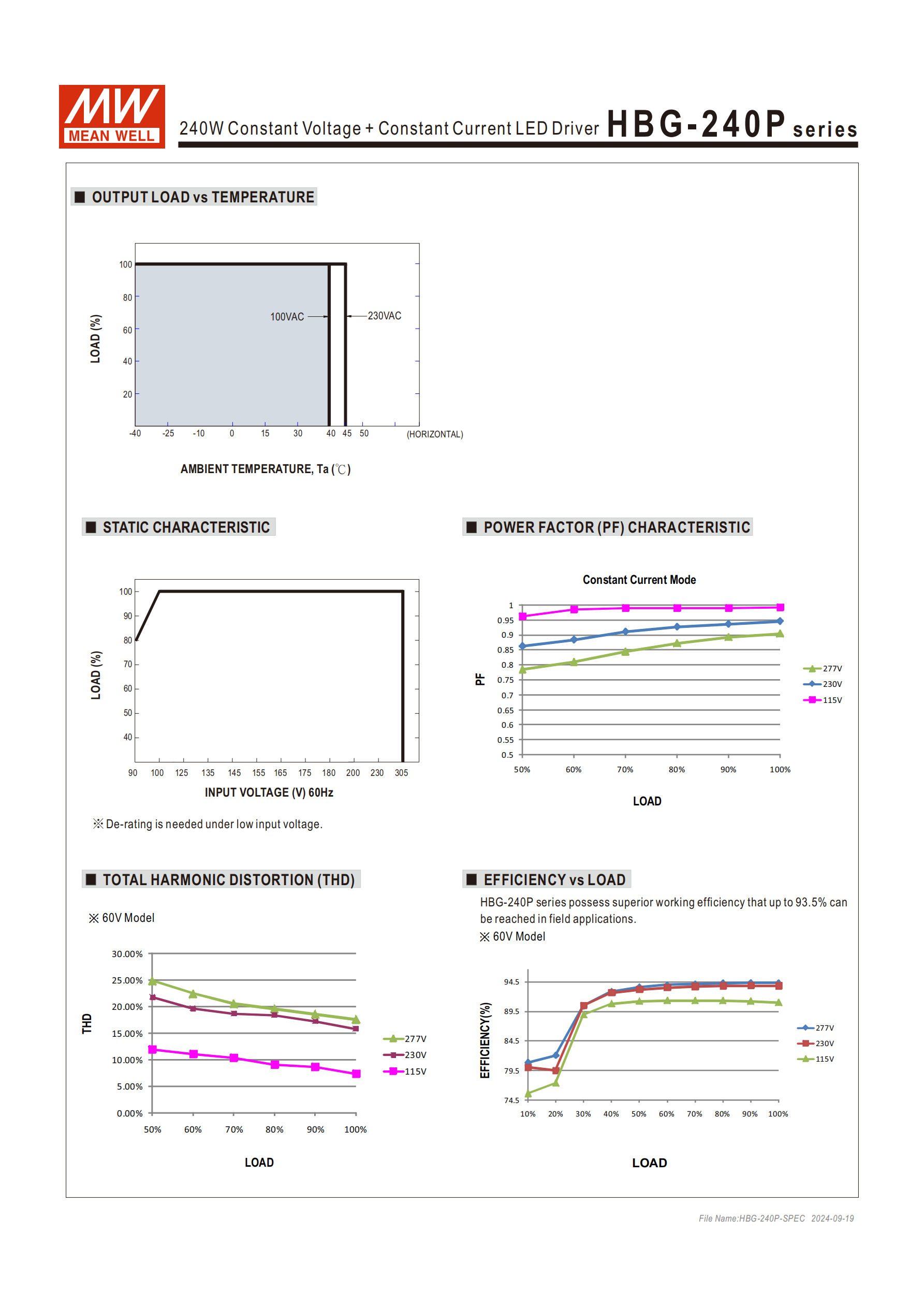

轉換效率（典型值）：60V 機型 93.5%、48V 機型 93%、36V 機型 92.5%；
交流電流（典型值）：115VAC 下 2.8A、230VAC 下 1.4A、277VAC 下 1.2A；
浪涌電流（典型值）：冷啟動 75A（50% Ipeak，twidth=680μs）/230VAC，符合 NEMA 410。
四、工作特性與環境
啟動 / 上升時間：115VAC 下 2500ms/120ms，230VAC 下 500ms/120ms，保持時間典型值 15ms（115/230VAC）；
工作環境：溫度 **-40℃~+45℃**，濕度 20~95% RH（無冷凝）；儲存溫度 - 40~+80℃，濕度 10~95% RH；溫度系數 ±0.03%/℃（0~50℃）；
耐海拔：操作海拔高于 2000 米時，無風扇機型環溫需調降3.5℃/1000 米；
耐振動：10~500Hz/2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
漏電流：<0.75mA/277VAC。
五、完善的保護功能
所有保護功能在異常條件移除 / 恢復后均支持自動恢復，具體如下：
過電流保護：恒流限制模式，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，重啟后恢復（保護電壓：36V 機型 43~52V、48V 機型 52~63V、60V 機型 62~85V）；
過溫度保護：關斷輸出電壓，溫度下降后自動恢復，所有過溫測試需灌裝進行。

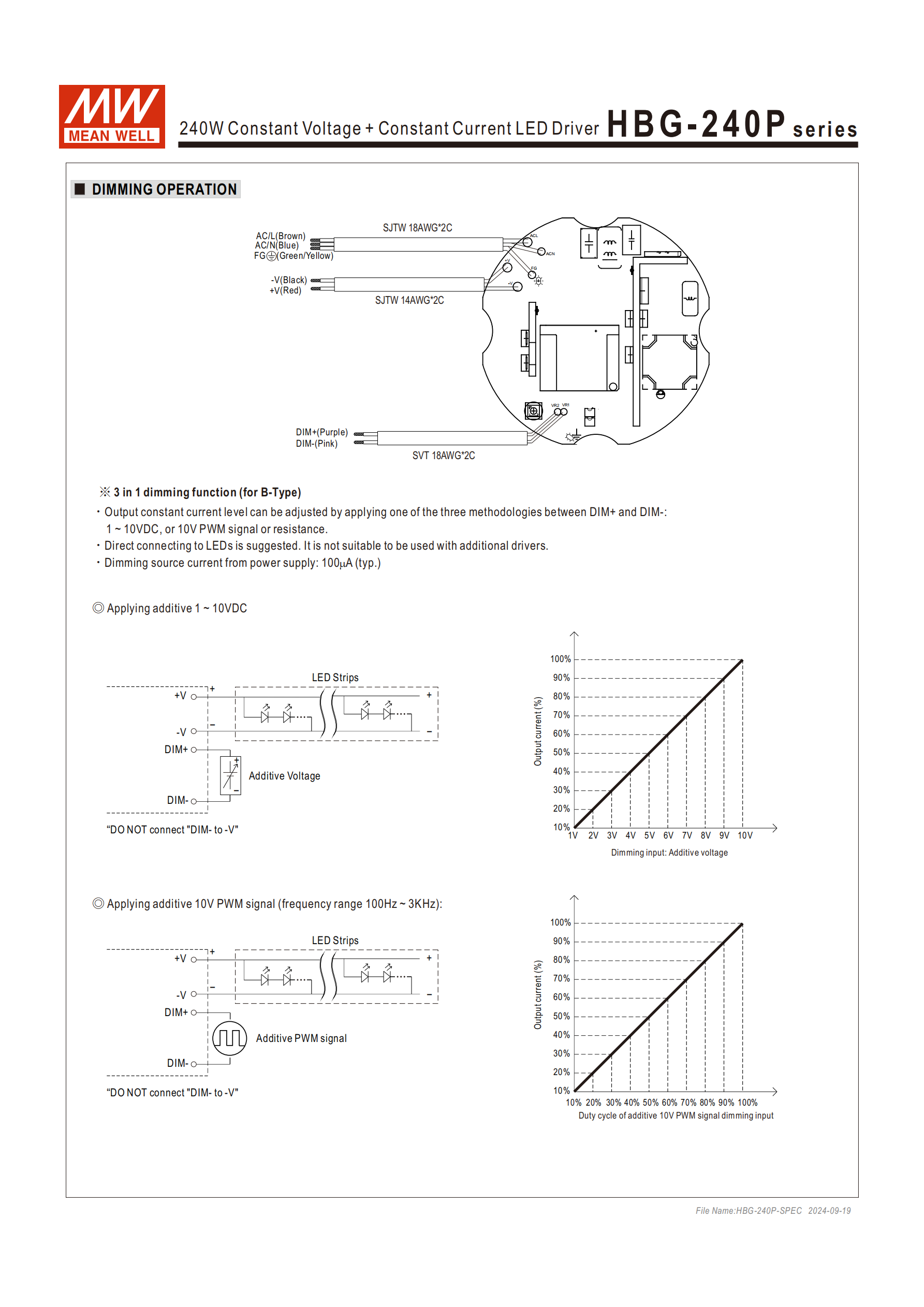

六、調光操作（僅 B 型支持三合一調光）
B 型驅動器支持1~10Vdc 電壓、10V PWM 信號、電阻三種調光方式，嚴禁將 DIM - 與 - V 連接，具體規則：
電壓調光：1~10Vdc 輸入對應輸出電流 10%~100%，電壓越高電流比例越大；
PWM 調光：10V PWM 信號（頻率 100Hz~3KHz），占空比 10%~100% 對應輸出電流 10%~100%；

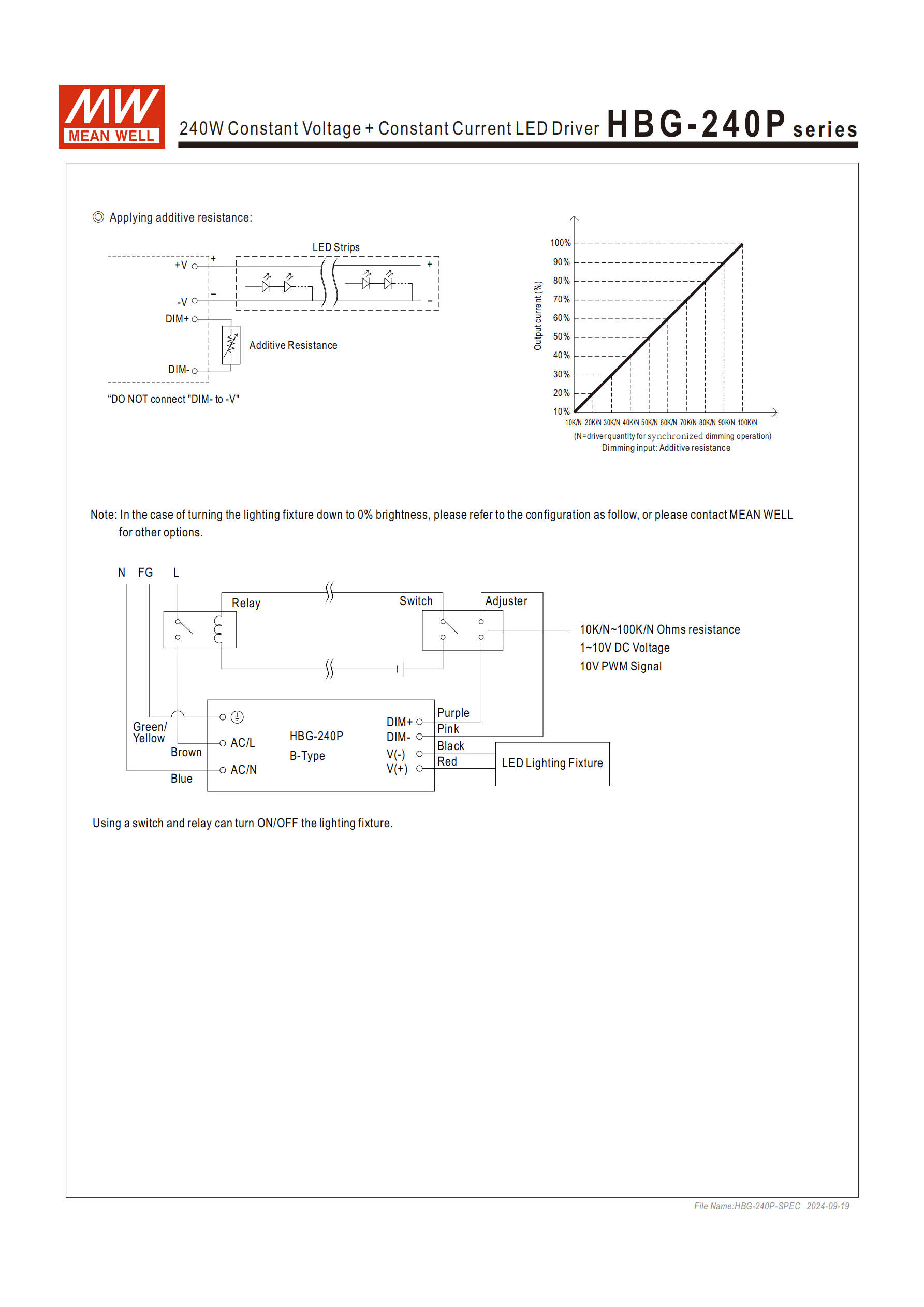

電阻調光：外接 10K~100KΩ 電阻，支持多驅動器同步調光（電阻值 = 100K/N，N 為同步驅動器數目）；
如需 0% 亮度，可通過開關 + 繼電器配合調光元件實現，同時可通過開關 / 繼電器直接通斷照明設備。

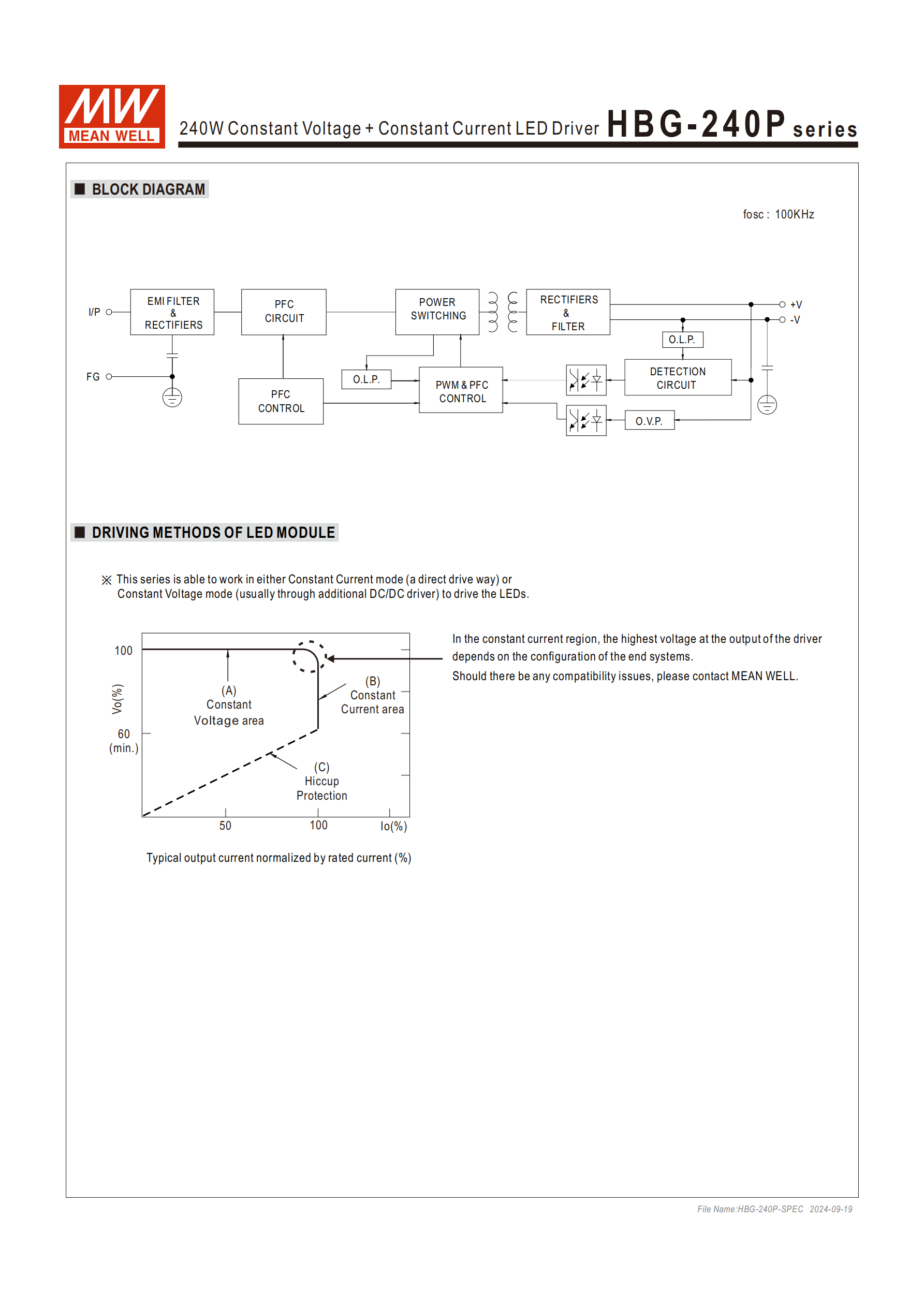

七、LED 模塊驅動方式
該系列支持恒流（CC）直接驅動和恒壓（CV）帶 DC/DC 驅動器驅動兩種方式：
恒流區：驅動器最高輸出電壓由終端系統配置決定；
恒壓區：為固定電壓輸出模式；
負載異常時進入打嗝保護模式，停止輸出。
八、安規與電磁兼容
安全規范認證：通過 UL8750、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347-1/2-13/62384、GB19510.1/14、EAC TP TC 004；
耐壓與絕緣：I/P-O/P 3.75KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC；絕緣阻抗均為 100MΩ/500VDC/25℃/70% RH；
電磁兼容發射：符合 BS EN/EN55015、EN61000-3-2（Class C，負載≧75%）、EN61000-3-3、GB/T 17743、GB17625.1、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN61547，輕工業等級（浪涌抗擾度：線對地 4KV、線對線 2KV）、EAC TP TC 020；
MTBF：最低 175.1Khrs（25℃，MIL-HDBK-217F），Telcordia SR-332 標準下 2290.4Khrs min。

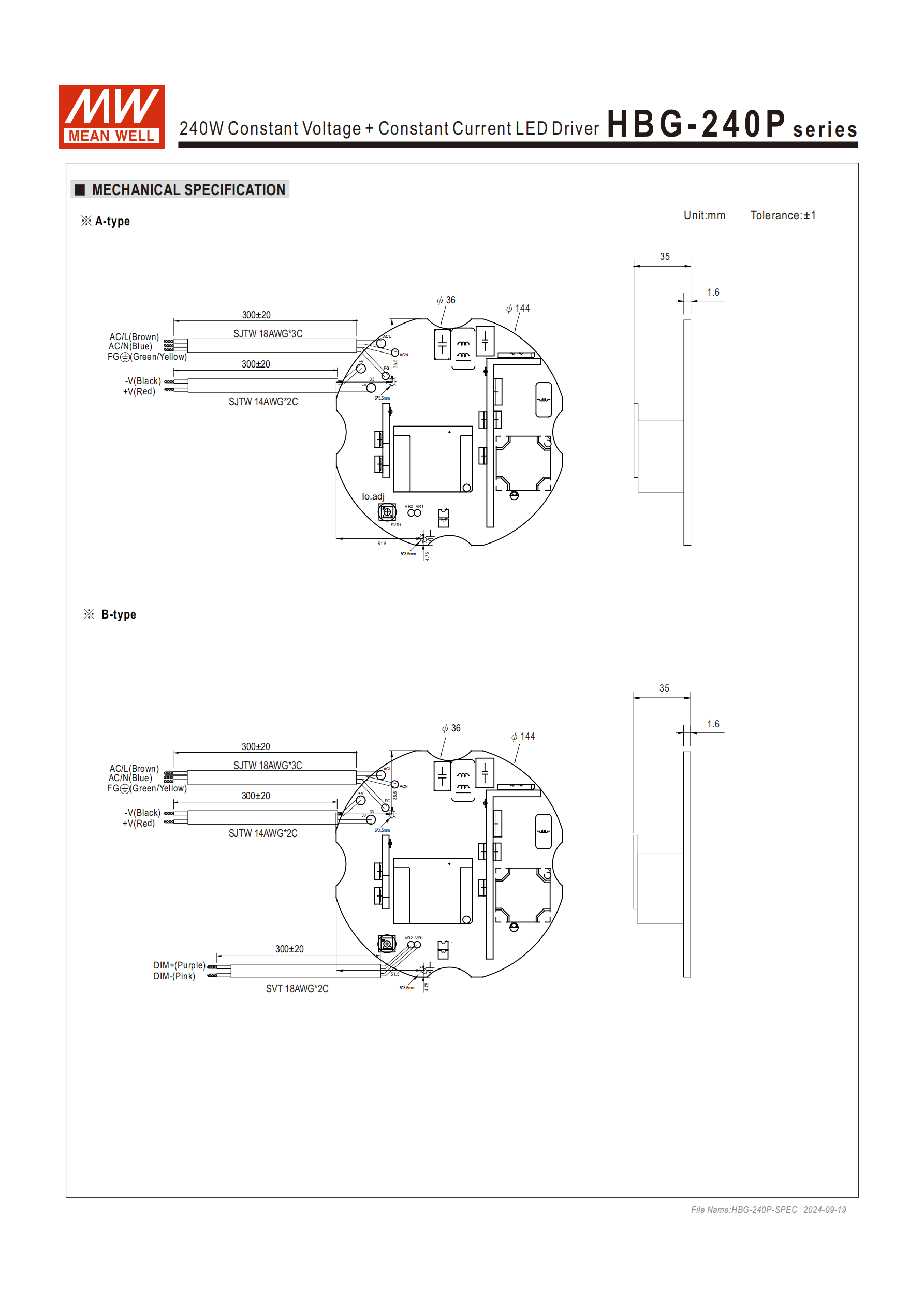

九、物理與包裝參數
線材規格：AC 端為 SJTW 18AWG3C（棕色 L、藍色 N、綠滾黃 FG），DC 端為 SJTW 14AWG2C（紅色 + V、黑色 - V），B 型調光端為 SVT 18AWG*2C（紫色 DIM+、粉色 DIM-），線長均為 300±20mm；
尺寸：圓形 PCB 設計，公差 ±1mm，具體參考規格圖；
重量與包裝：?jiǎn)闻_(tái) 0.62Kg，20 臺 / 13.4Kg/1.11CUFT；
斷路器配置：230VAC 下，16A B 型斷路器可接 2 臺，C 型可接 3 臺。
十、重要備注
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試；
電壓精度包含設定誤差、線性調整率和負載調整率；
頻繁開關機會增加啟動時間；
EMC 受整套終端設備影響，制造商需重新確認 EMC 合規性；
產品保固與免責聲明可參考明緯官網。
關鍵問題
問題 1（產品選型與功能適配）：HBG-240P 系列 A 型和 B 型核心區別是什么，分別適用于什么場景？
答案：A 型為標準電流調節款，核心功能是通過內部電位器調整輸出電流（有固定調整范圍），無調光功能，適用于對 LED 光源電流有精準調節需求、無需實時調光的固定照明場景（如礦業固定照明、天井常亮燈）；B 型為三合一調光款，支持 1~10Vdc、10V PWM、電阻三種調光方式，可實時調節輸出電流實現亮度調節，適用于需要靈活調光的場景（如舞臺燈、商業射燈、可調節亮度的天井燈）。
問題 2（使用環境與功率輸出）：HBG-240P 系列在低輸入電壓和高海拔環境下使用，有哪些核心注意事項？
答案：①低輸入電壓：當輸入電壓低于額定值時，驅動器需要減額輸出功率 / 負載，具體減額比例參考產品靜態特性曲線；②高海拔環境：操作海拔高于 2000 米（6500ft）時，因無風扇散熱設計，環境工作溫度需按 3.5℃/1000 米的標準調降，避免因散熱不足觸發過溫保護。
問題 3（調光操作與實操規范）：HBG-240P B 型的三合一調光有哪些核心實操禁忌和關鍵規則？
答案：核心實操禁忌為嚴禁將 DIM-（粉色）與 - V（黑色）進行連接，否則會導致調光功能故障甚至損壞驅動器；關鍵規則：①電壓調光：1~10Vdc 直流電壓輸入，電壓值與輸出電流比例線性對應（1V 對應 10%、10V 對應 100%）；②PWM 調光：僅支持 10V PWM 信號，頻率范圍 100Hz~3KHz，占空比直接對應輸出電流比例；③電阻調光：外接電阻范圍 10K~100KΩ，多驅動器同步調光時電阻值需按 “100K/N（N 為驅動器數量）” 配置；④如需實現 0% 亮度，不可直接通過調光元件實現，需搭配開關 + 繼電器連接，或選購明緯專用機型。
