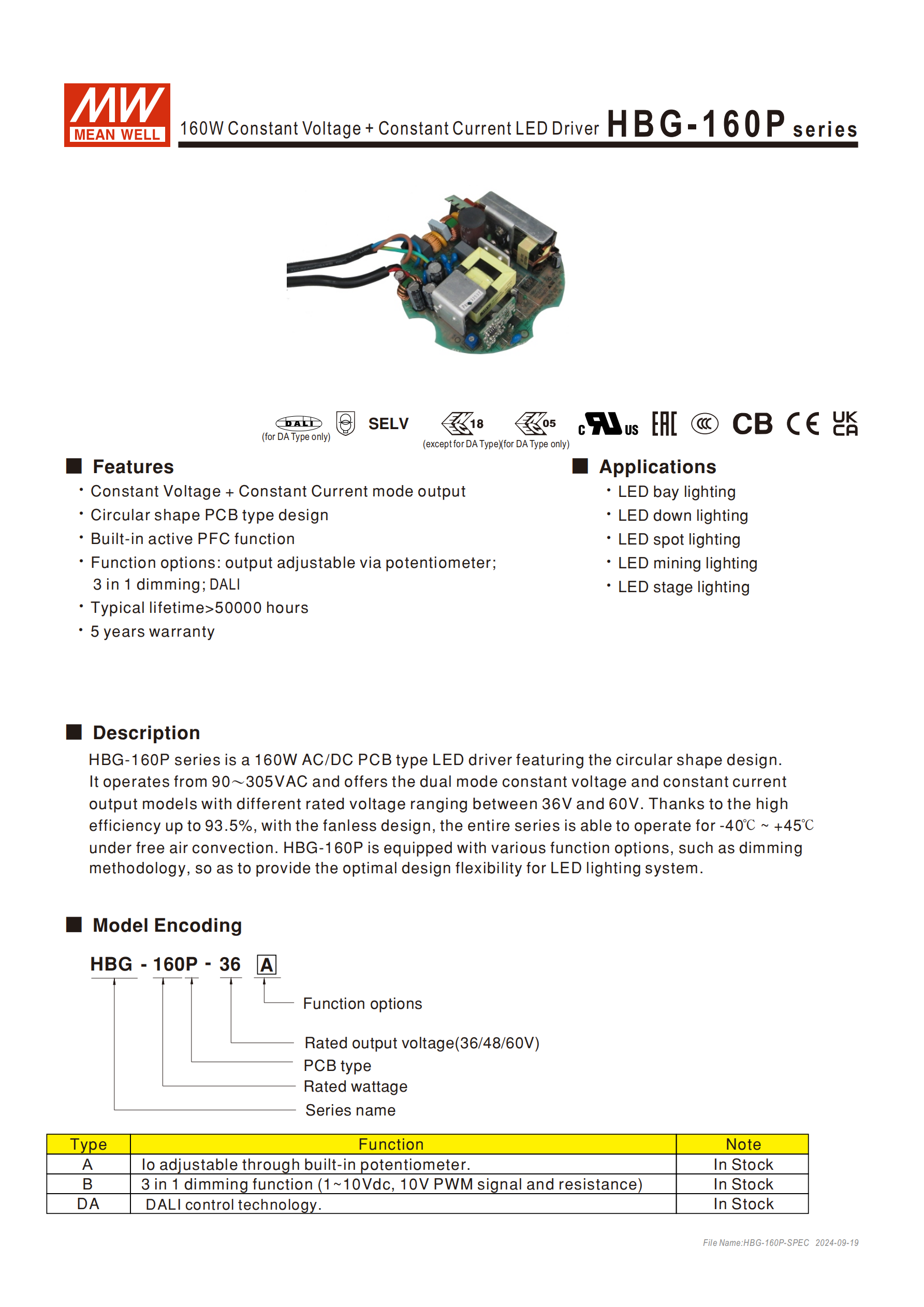

HBG-160P 系列是明緯推出的160W 恒流 + 恒壓型 LED 驅動器，采用圓形 PCB 設計，輸入電壓覆蓋90~305VAC/127~417VDC，輸出額定電壓分36V/48V/60V三檔，具備A/B/DA三種功能模式，內置主動式 PFC 且功率因數最高≥0.98，轉換效率最高達93.5%，無風扇設計可在 **-40℃~+45℃工作，支持三合一調光（B 型）、DALI 控制（DA 型）等功能，擁有過流、過壓、過溫多重保護，MTBF 最低達 195.6K 小時，壽命超50000 小時并提供5 年保固 **，適用于 LED 天井燈、射燈、礦業照明等多種場景。
一、產品核心定位與基礎特性
HBG-160P 系列是明緯研發的160W 交流變直流基板型 LED 驅動器，主打恒流 + 恒壓雙模式輸出，采用圓形 PCB 設計，無風扇自然風冷散熱，內置主動式 PFC 功能，為燈具系統提供高設計彈性；產品壽命 **>50000 小時 **，提供5 年保固，MTBF 最低達195.6K 小時（MIL-HDBK-217F/25℃）、最高2612.1K 小時（Telcordia SR-332），適用于 LED 天井燈、射燈、聚光燈、礦業照明、舞臺燈等場景。
二、型號編碼與功能模式
編碼規則：HBG-160P-【PCB 型】-【額定輸出電壓 36/48/60】-【功能模式 A/B/DA】
功能模式（均為標準品）：
A 型：電流輸出值可通過內部電位器調整
B 型：支持三合一調光，兼容 1~10Vdc、10V PWM 信號、電阻三種調光方式
DA 型：搭載 DALI 控制技術，符合IEC62386-101/102/207標準

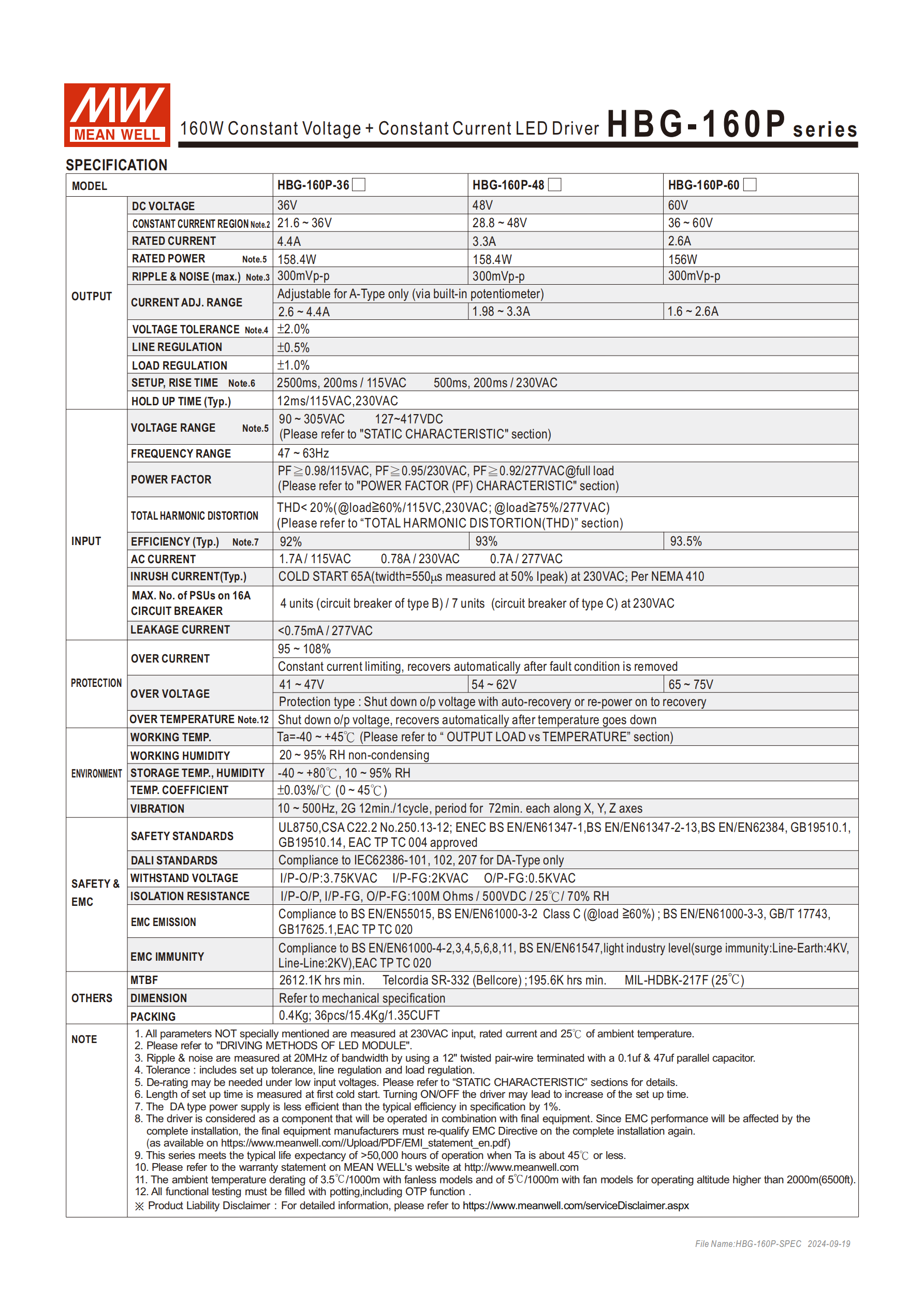

三、核心電氣規格
該系列分 36V/48V/60V 三款機型，核心電氣參數如下表：
| 型號 | HBG-160P-36 | HBG-160P-48 | HBG-160P-60 |
|---|---|---|---|
| 額定直流電壓 | 36V | 48V | 60V |
| 恒電流范圍 | 21.6~36V | 28.8~48V | 36~60V |
| 額定電流 | 4.4A | 3.3A | 2.6A |
| 額定功率 | 158.4W | 158.4W | 156W |
| 電流調整范圍 | 2.6~4.4A | 1.98~3.3A | 1.6~2.6A |
| 轉換效率 (Typ) | 92% | 93% | 93.5% |
通用電氣參數：
輸入：電壓90~305VAC/127~417VDC，頻率47~63Hz；低輸入電壓需減額輸出
紋波與噪聲：≤300mVp-p（最大值）
電壓精度：±2.0%，線性調整率 **±0.5%**
功率因數：滿載時PF≥0.98/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC
總諧波失真（THD）：<20%（負載≥60%/115/230VAC；負載≥75%/277VAC）
漏電流：<0.75mA/277VAC
四、調光操作規范

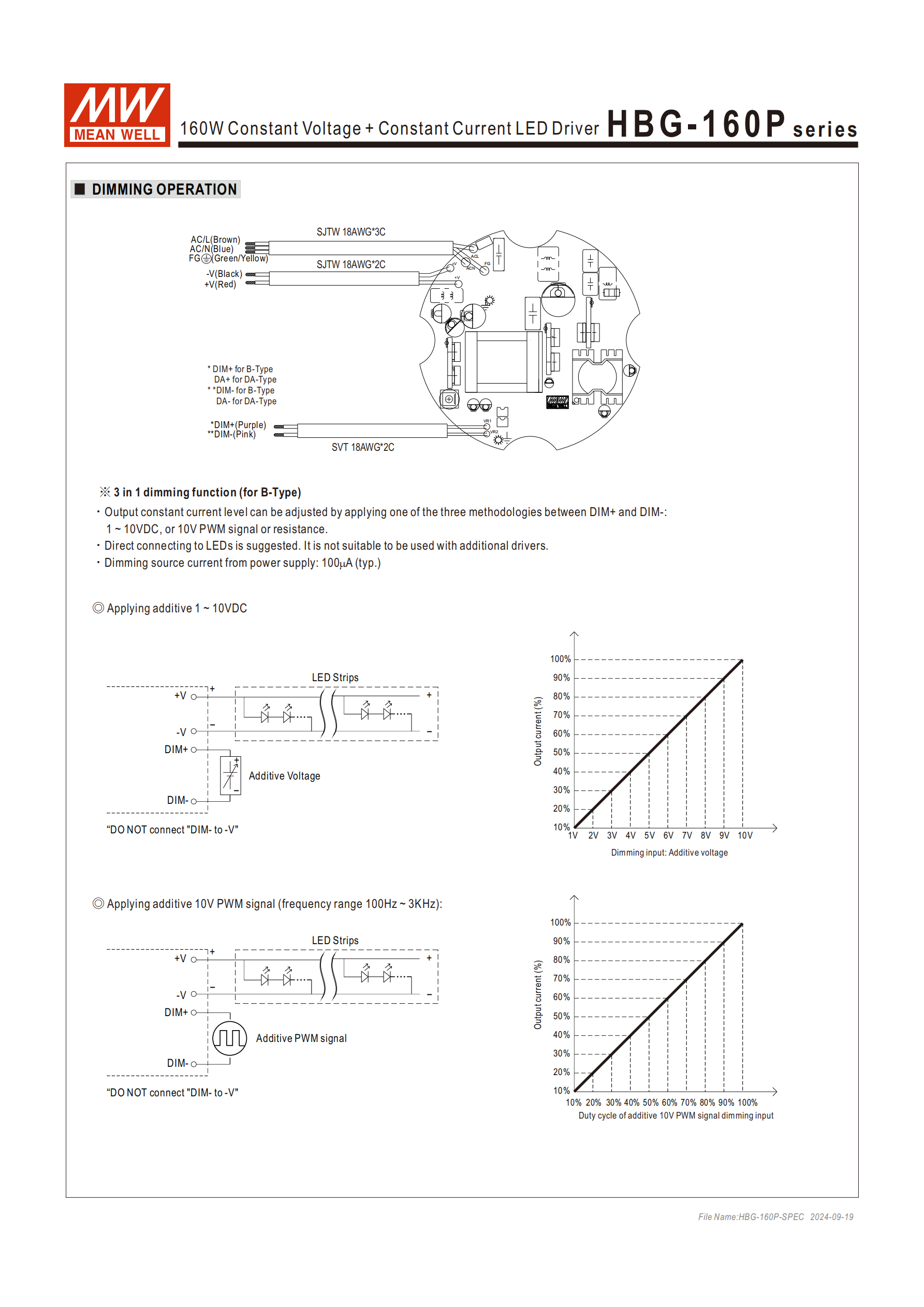

B 型三合一調光
調光端口：DIM+（紫色）、DIM-（粉色），端口輸出電流100μA（典型值）

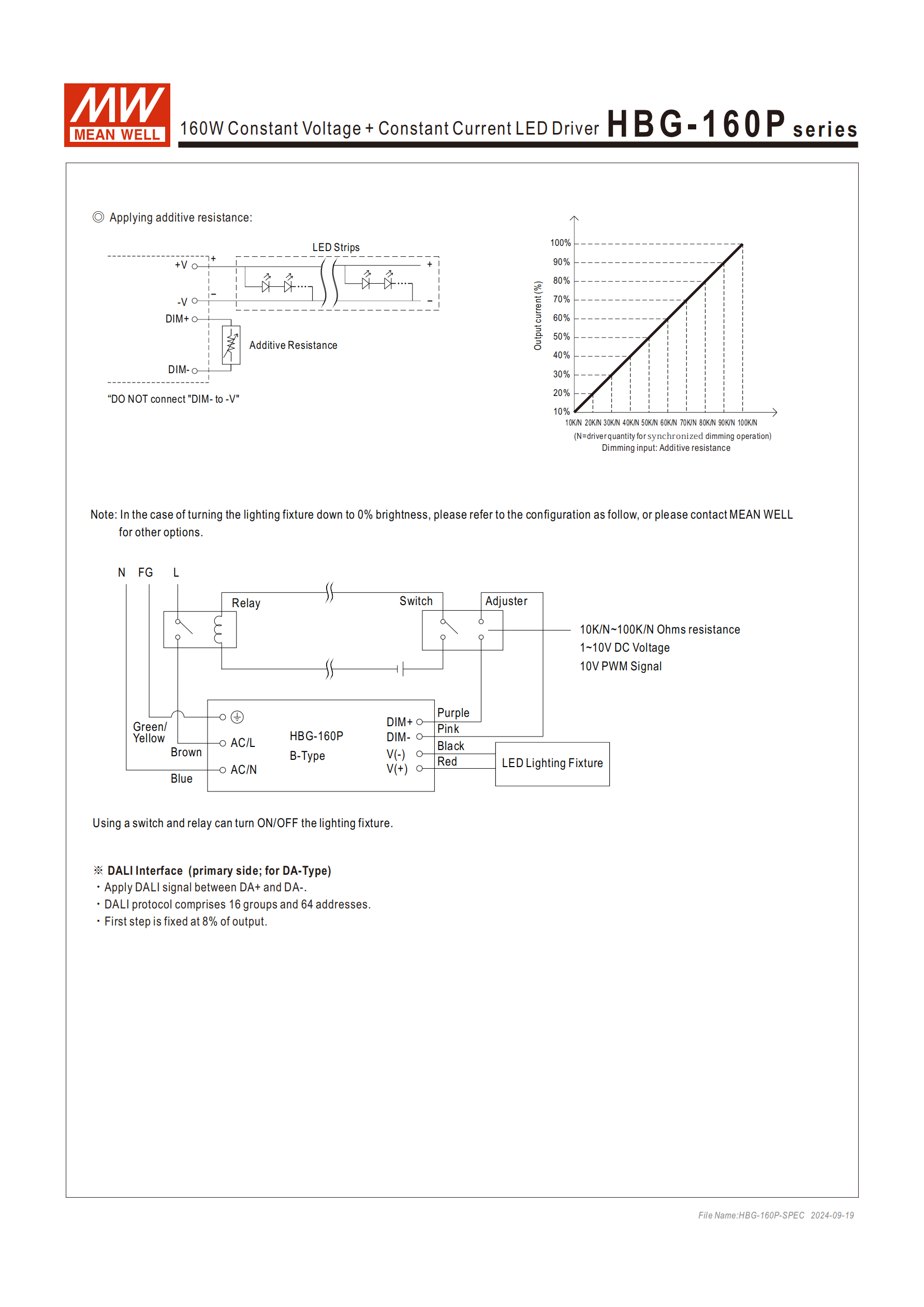

調光方式：①外接 1~10Vdc 電壓，電壓與輸出電流線性正相關；②外接 10V PWM 信號（頻率100Hz~3KHz），占空比決定輸出電流；③外接 10K~100KΩ 電阻，電阻值與輸出電流負相關
關鍵注意：禁止將 DIM - 與 - V 連接，實現 0% 亮度需搭配開關 / 繼電器
DA 型 DALI 調光
控制端口：DA+、DA-（對應 B 型 DIM+/DIM - 接線）
協議支持：DALI 協議16 組、64 個地址
開機默認：固定8% 輸出電流開機
五、保護功能與環境適應性
多重保護功能（均支持自恢復 / 重啟恢復）：
過流保護：恒流限制模式，負載異常移除后自動恢復，保護閾值 95~108%
過壓保護：關斷輸出電壓，36V/48V/60V 機型保護閾值分別為 41~47V/54~62V/65~75V
過溫保護：關斷輸出電壓，溫度下降后自動恢復
環境參數：
工作溫度：Ta=-40~+45℃（海拔超 2000 米時，每 1000 米調降 3.5℃）
工作濕度：20~95%RH，無冷凝
儲存溫度 / 濕度：-40~+80℃、10~95%RH
耐振動：10~500Hz/2G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘
溫度系數：±0.03%/℃（0~45℃）
六、安規認證與機構尺寸
認證體系
安全規范：UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004
EMC：發射符合 EN55015、GB/T17743 等；抗擾度符合 EN61000-4 系列，輕工業等級（浪涌抗擾度：線對地 4KV、線對線 2KV）
耐壓 / 絕緣：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；絕緣阻抗 **≥100MΩ/500VDC/25℃/70% RH**

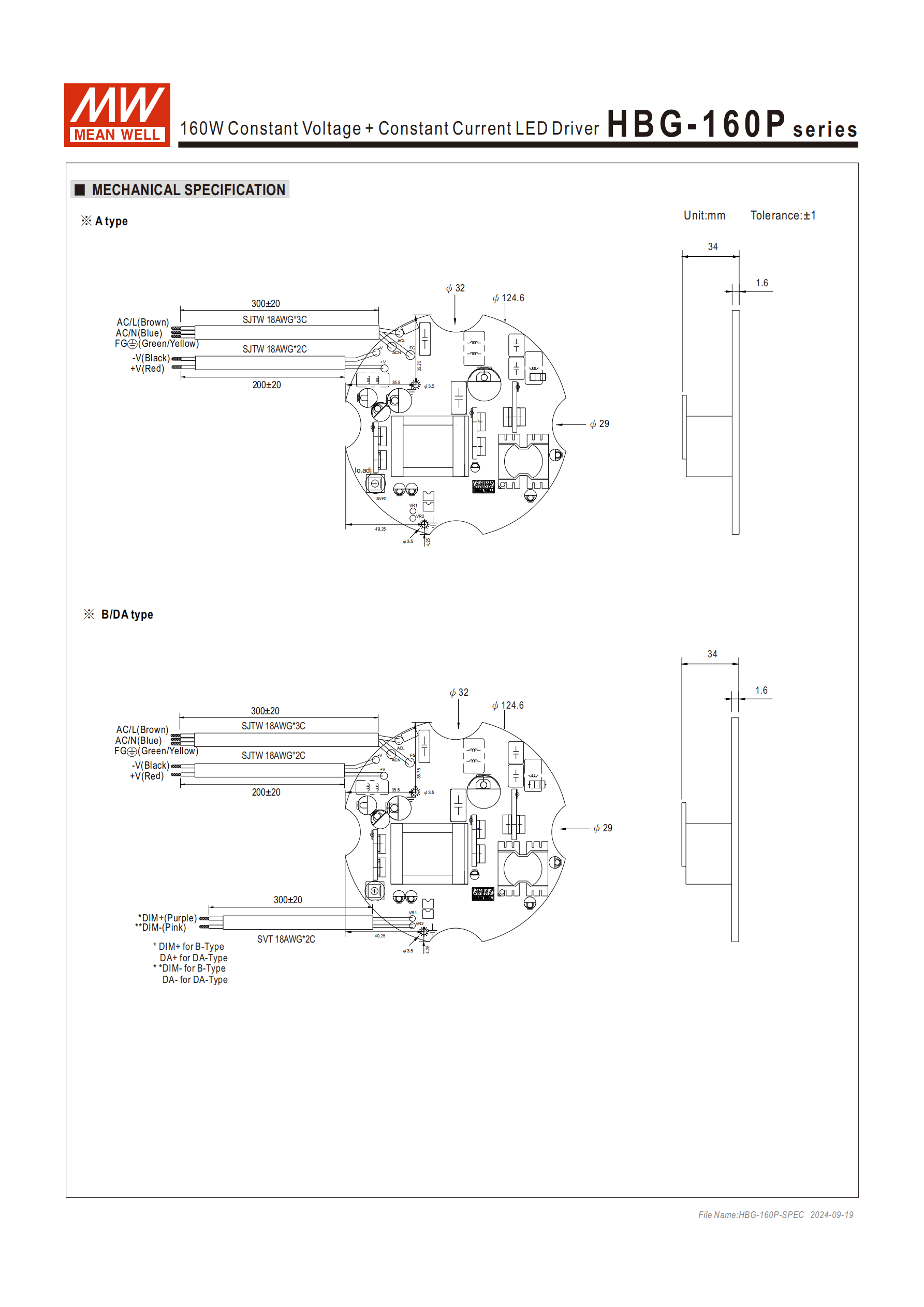

機構尺寸
整體為圓形設計，尺寸公差 **±1mm**
接線規格：AC/L（棕色）、AC/N（藍色）、FG（綠滾黃）為 SJTW 18AWG3C；+V（紅色）、-V（黑色）為 SJTW 18AWG2C；B/DA 型額外增加 SVT 18AWG*2C 的調光接線
包裝：?jiǎn)闻_(tái) 0.4Kg，36pcs/15.4Kg/1.35CUFT

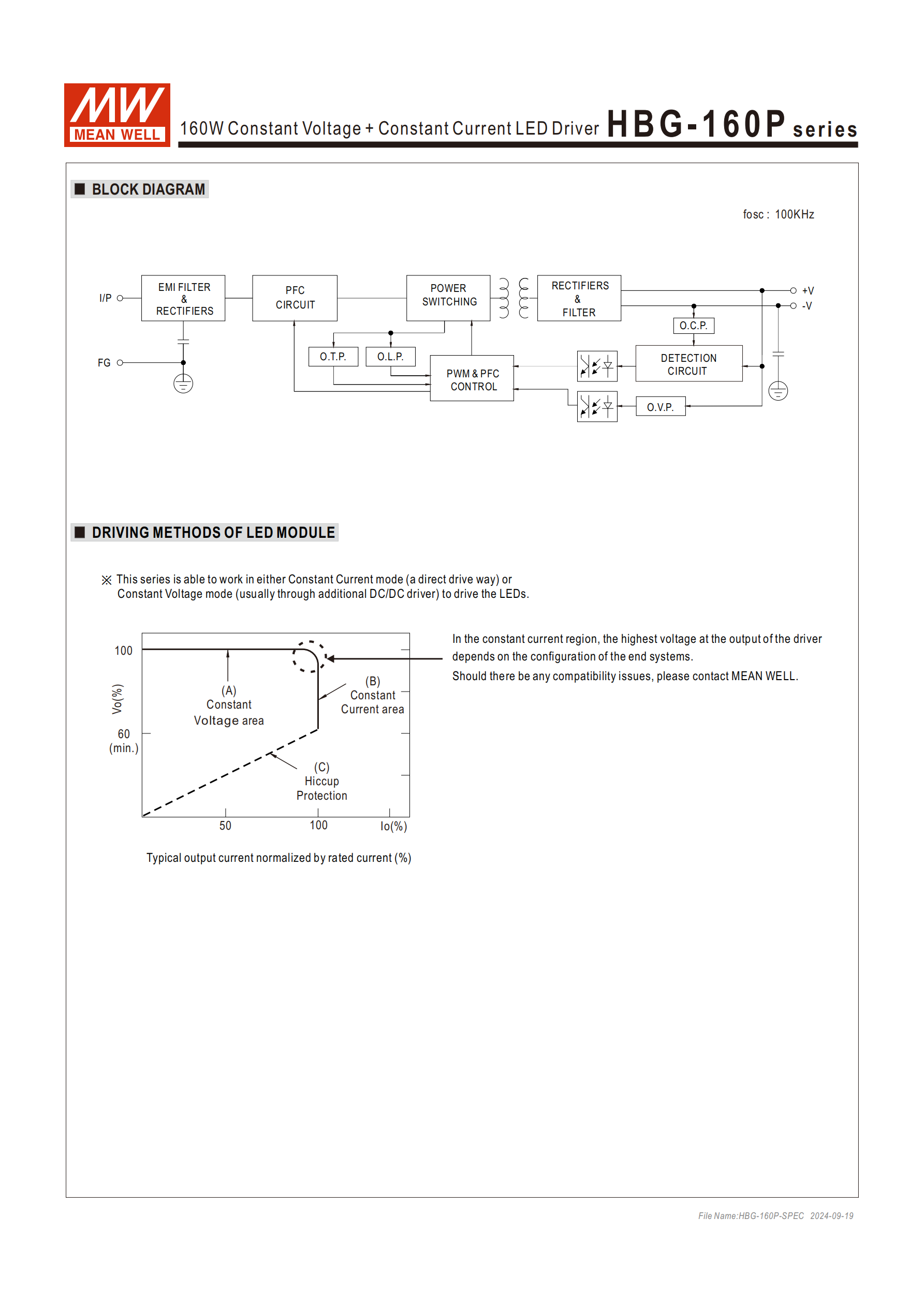

七、特性曲線與使用注意

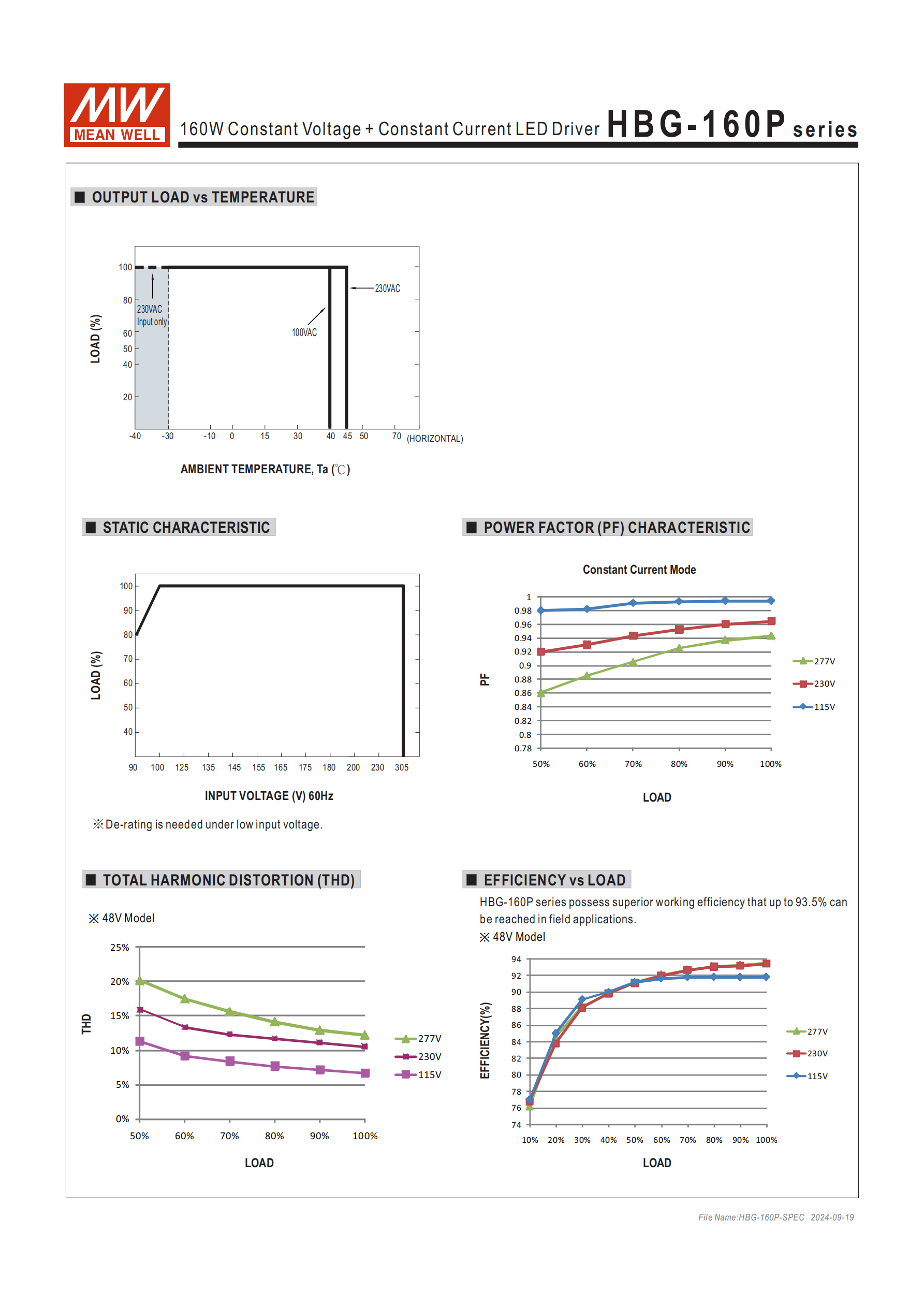

核心特性曲線：輸出負載 vs 溫度（高溫需降額，230VAC 適配性更優）、靜態特性（低輸入電壓減額）、THD 曲線、功率因數曲線、效率 vs 負載（負載越高效率越優）
關鍵使用注意：
DA 型電源效率比典型規格低 1%
頻繁開關機將增加啟動時間，冷機啟動啟動時間 2500ms/115VAC、500ms/230VAC
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC
建議直接連接 LED，該系列不適合外加驅動器
關鍵問題
問題 1（產品選型與參數適配）：HBG-160P 系列三款核心機型的額定輸出參數和效率有何差異，選型時需重點關注什么？
答案：三款機型額定參數為36V/4.4A/158.4W（效率 92%）、48V/3.3A/158.4W（效率 93%）、60V/2.6A/156W（效率 93.5%），60V 機型效率最高但額定功率略低；選型時需重點匹配 LED 負載的額定電壓 / 電流，同時結合使用場景的輸入電壓、調光需求（A/B/DA 模式）、環境溫度 / 海拔確定是否需要降額使用。
問題 2（調光功能實操）：HBG-160P 系列 B 型和 DA 型的調光方式核心差異是什么，實操中有哪些關鍵禁忌？
答案：核心差異：B 型支持 1~10Vdc、10V PWM、外接電阻三合一調光，調光端口輸出電流 100μA，輸出電流與電壓 / PWM 占空比正相關、與電阻值負相關；DA 型采用 DALI 控制協議，支持 16 組 64 個地址，開機默認 8% 輸出電流，通過 DA+/DA - 接入 DALI 信號調光。實操禁忌：嚴禁將 B 型的 DIM-、DA 型的 DA - 與 - V（負極）連接；該系列建議直接接 LED，不適合外加 DC/DC 驅動器。
問題 3（環境與使用限制）：HBG-160P 系列在特殊環境（高溫、高海拔、低輸入電壓）下的使用限制是什么，如何應對？
答案：①高溫：工作溫度超 45℃需降額輸出，230VAC 比 100VAC 在高溫下的負載適配性更高；②高海拔：海拔超 2000 米時，無風扇設計的該系列每升高 1000 米，工作環境溫度需調降 3.5℃；③低輸入電壓：輸入電壓低于額定范圍時需按靜態特性曲線減額輸出。應對方式：根據實際使用環境的溫度、海拔、輸入電壓，參考產品特性曲線確定實際負載功率，避免滿負載運行；同時保證使用環境無冷凝，避免振動超標。
