HBG-100P 系列是明緯推出的100W 恒流型 LED 驅動器，采用圓形 PCB 設計，內置主動式 PFC 功能，輸入電壓覆蓋90~305VAC/127~431VDC，輸出額定電壓分36V/48V/60V三檔，擁有 A（內部電位器調電流）、B（三合一調光）、DA（DALI 控制）三種功能模式，轉換效率最高達91.5%，無風扇自然風冷設計，工作溫度 **-40℃~+45℃，壽命超50000 小時且提供5 年保固 **，通過多項國際安規認證，適用于 LED 天井燈、射燈、礦業照明等多種場景，還具備過壓、過流、過溫等完善的保護功能，MTBF 值最高達2612.1K hrs。
一、產品基礎信息

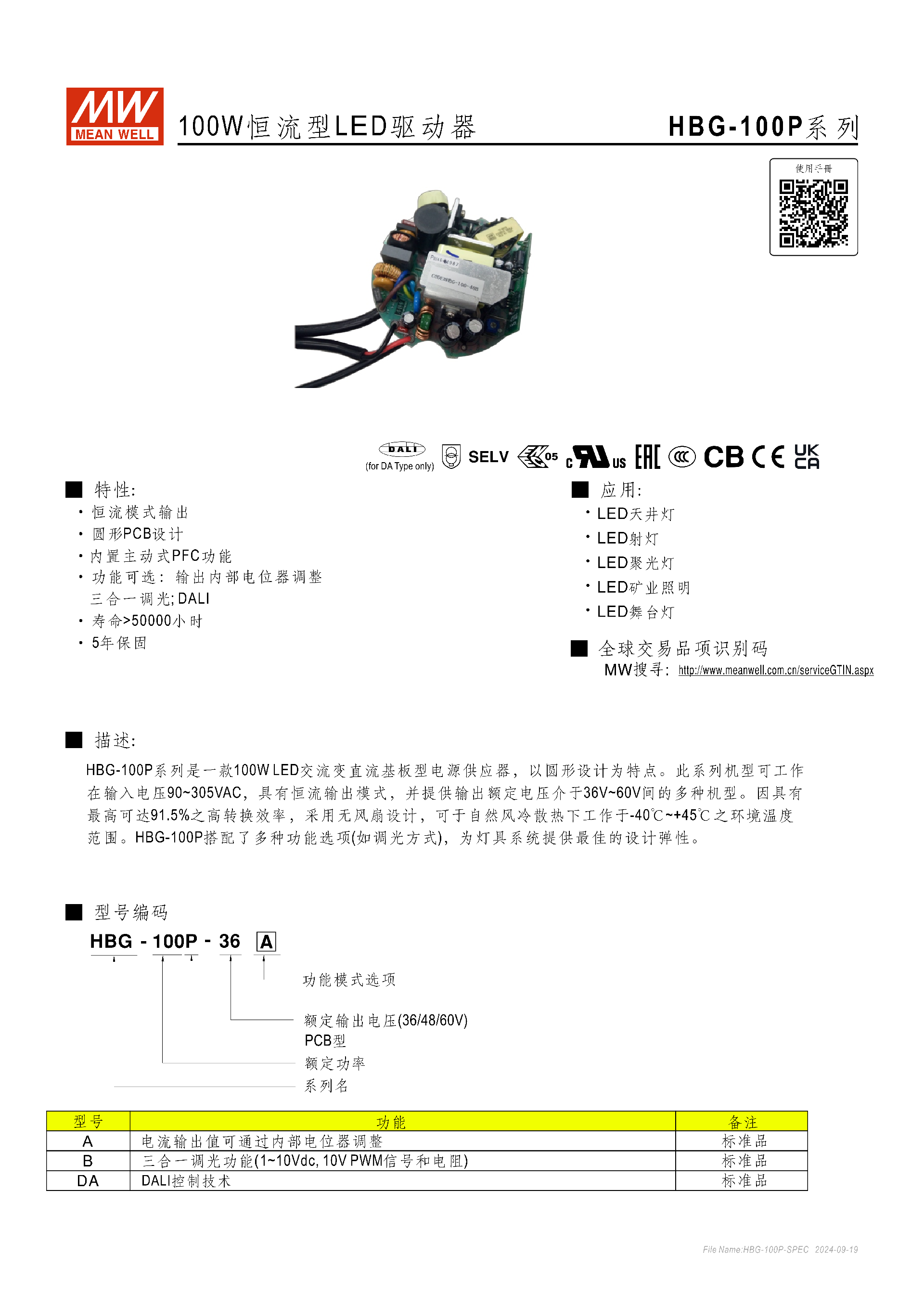

HBG-100P 系列是明緯研發的100W 恒流型 LED 交流變直流基板型電源供應器，核心為圓形 PCB 設計，定位為燈具系統的配套驅動電源，提供5 年保固，正常工況下使用壽命 **>50000 小時 **，是全球交易品項，可通過明緯官網查詢相關信息。
二、核心特性
輸出模式：純恒流模式 (CC) 驅動 LED，驅動器最高輸出電壓由終端系統配置決定；
核心功能：內置主動式 PFC 功能，功率因數表現優異；無風扇設計，依靠自然風冷散熱；
功能可選：支持內部電位器調電流、三合一調光、DALI 控制三種功能模式，適配不同調光需求；
環境適應性：寬溫工作，耐振動、寬濕度，適配工業、礦業等復雜場景。
三、型號編碼與功能模式
編碼規則：HBG-100P - 額定電壓 - 功能模式，其中額定電壓分 36/48/60V，功能模式為 A/B/DA；
功能模式詳情：| 模式 | 核心功能 | 產品屬性 ||------|----------|----------|| A | 電流輸出值通過內部電位器調整 | 標準品 || B | 三合一調光（1~10Vdc、10V PWM 信號、電阻） | 標準品 || DA | DALI 控制技術，符合 IEC62386 規范 | 標準品 |

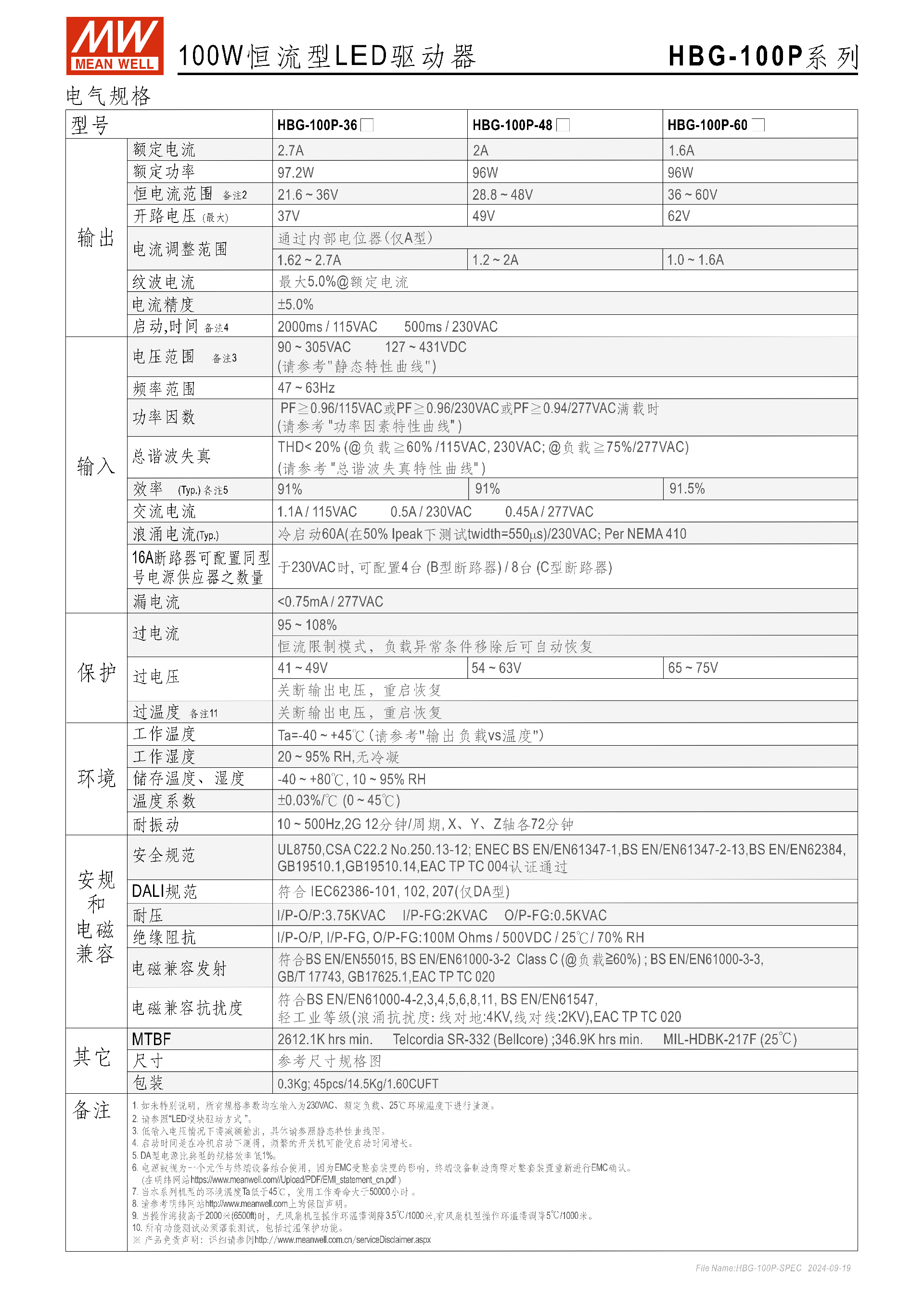

四、關鍵電氣規格
此系列核心輸出參數分三檔，所有規格默認在230VAC、額定負載、25℃ 下測試，低輸入電壓需減額輸出，DA 型效率比典型值低 1%，具體核心參數如下：
| 型號 | HBG-100P-36 | HBG-100P-48 | HBG-100P-60 |
|---|---|---|---|
| 額定輸出電流 | 2.7A | 2A | 1.6A |
| 額定輸出功率 | 97.2W | 96W | 96W |
| 恒電流電壓范圍 | 21.6~36V | 28.8~48V | 36~60V |
| 最大開路電壓 | 37V | 49V | 62V |
| A 型電流調整范圍 | 1.62~2.7A | 1.2~2A | 1.0~1.6A |
其他核心電氣參數：
輸入：電壓范圍90~305VAC/127~431VDC；滿載時 PF≥0.96（115/230VAC）、PF≥0.94（277VAC）；THD<20%（負載≥60%/115/230VAC，負載≥75%/277VAC）；
紋波電流：最大 5.0%@額定電流；
啟動時間：冷機啟動2000ms/115VAC、500ms/230VAC，頻繁開關機將延長啟動時間；
浪涌電流：冷啟動60A/230VAC（50% Ipeak 下，twidth=550μs），符合 NEMA 410；
漏電流：<0.75mA/277VAC；
斷路器配置：230VAC 時，B 型可接 4 臺，C 型可接 8 臺。
五、轉換效率

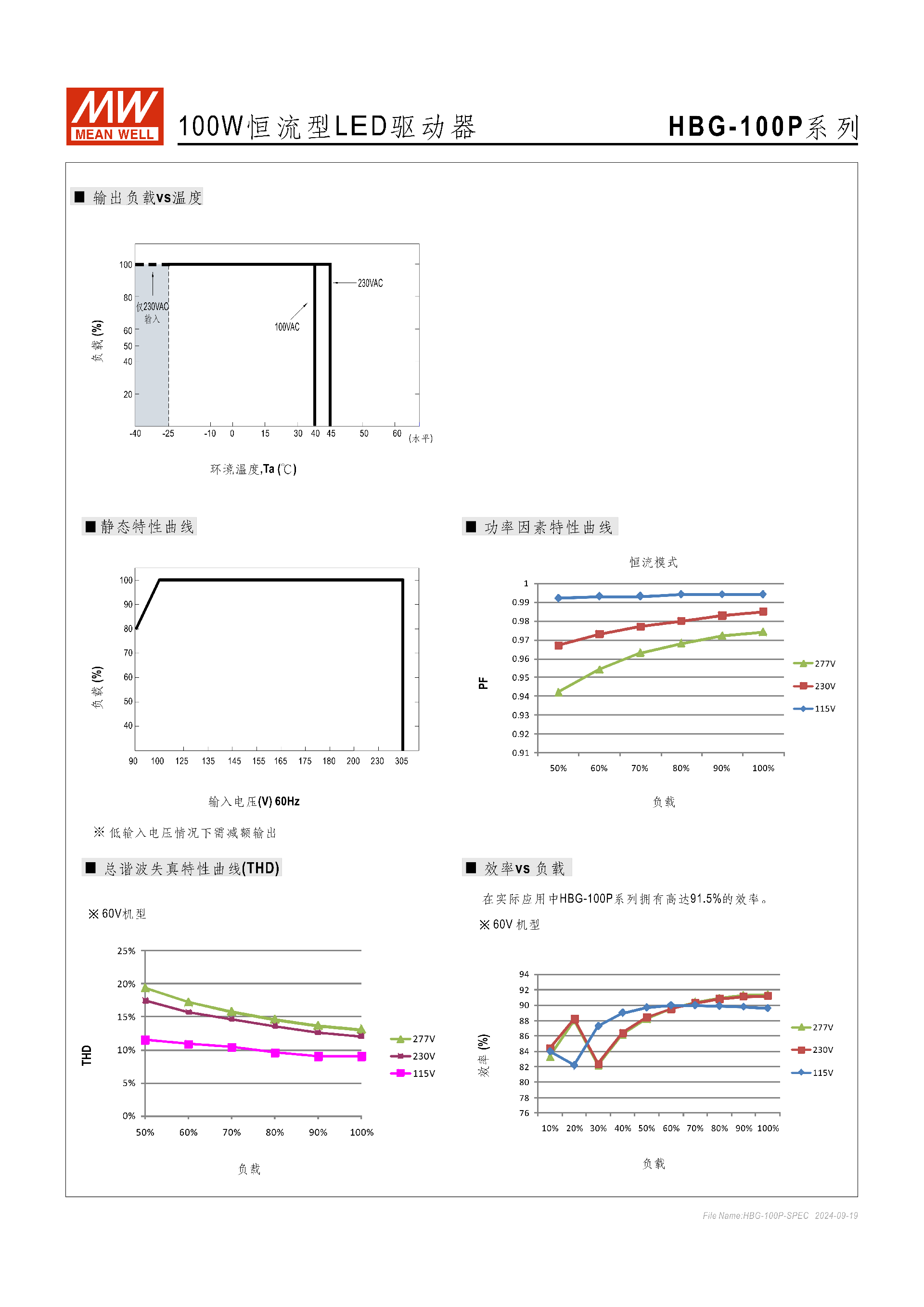

系列最高轉換效率達91.5%，典型效率為 91%（36V/60V 機型）、91.5%（48V 機型），效率隨輸入電壓和負載變化，230VAC 輸入下效率表現最優，低負載時效率有所下降。
六、保護功能
產品具備完善的自恢復式保護功能，故障條件移除后自動恢復：
過電壓保護：關斷輸出電壓，保護閾值分 41~49V/54~63V/65~75V 三檔；
過電流保護：恒流限制模式，為核心保護機制；
過溫度保護：關斷輸出電壓，所有過溫保護測試需灌裝完成。

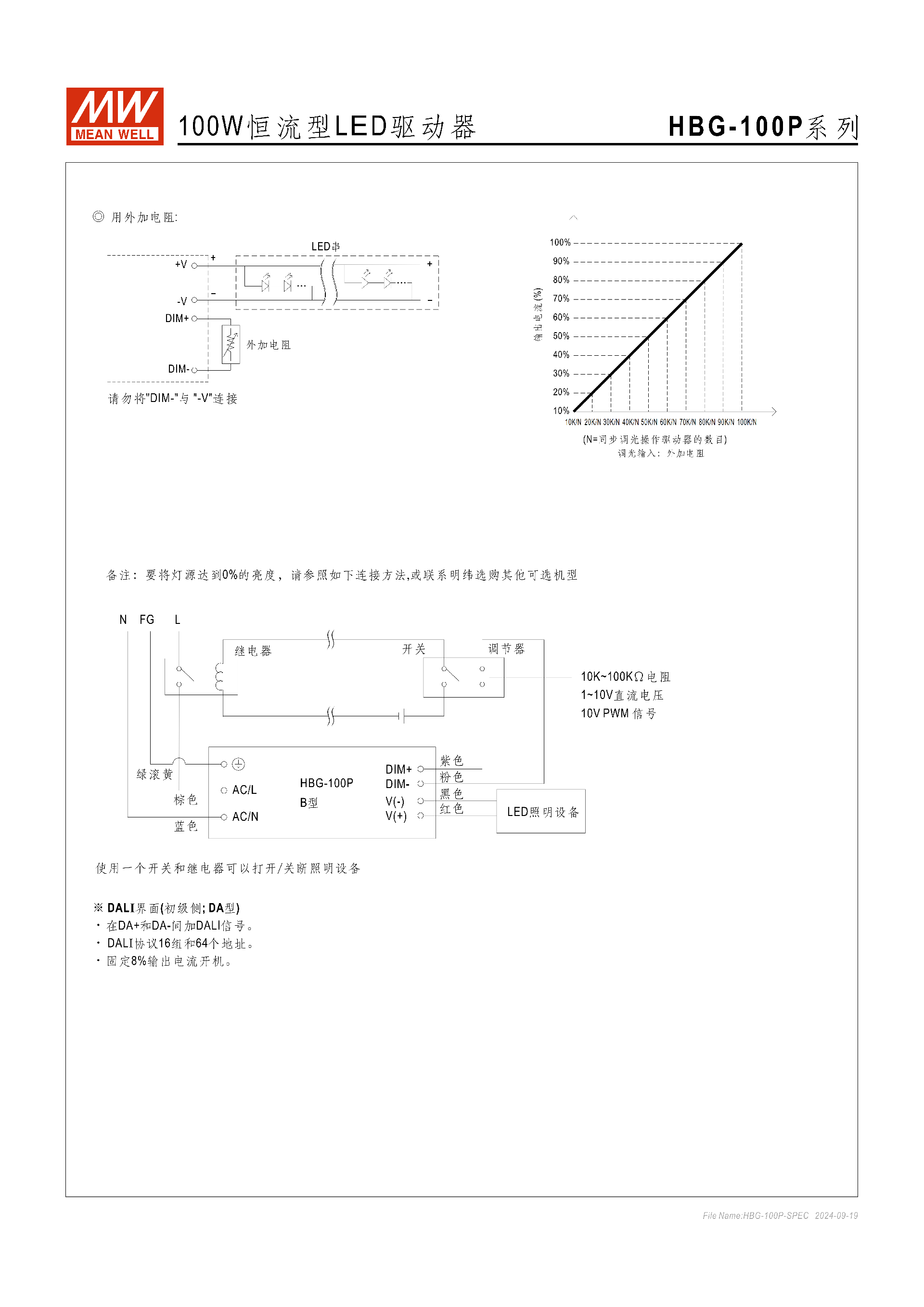

七、調光操作

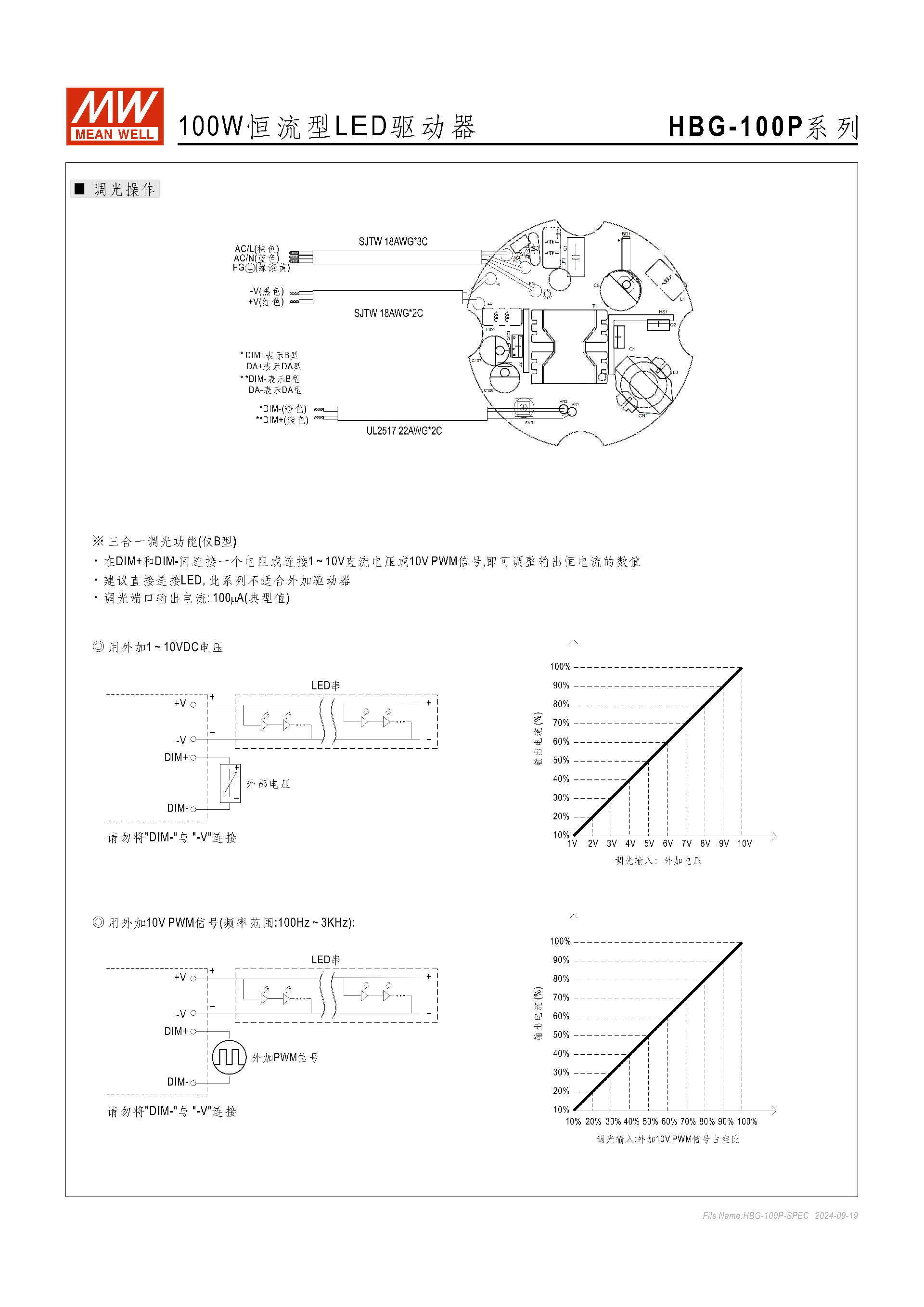

B 型三合一調光（僅 B 型）：通過 DIM+（紫色）和 DIM-（粉色）端口實現，禁止將 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA，三種調光方式：
1~10Vdc 電壓調光：電壓從 1V 升至 10V，輸出電流從 10% 升至 100%；
10V PWM 信號調光：頻率范圍100Hz~3KHz，占空比從 10% 升至 100%，輸出電流同步提升；
電阻調光：外接 10K~100KΩ 電阻，電阻值與輸出電流成反比，支持多驅動器同步調光（N 為驅動器數量）；
0 亮度實現：需搭配開關、繼電器或?qū)Ｓ谜{(diào)節器，可咨詢明緯選配機型。
DALI 調光（僅 DA 型）：通過 DA+（紫色）和 DA-（粉色）端口接入 DALI 信號，符合IEC62386-101/102/207規范，支持 16 組和 64 個地址，開機默認8% 輸出電流。
八、環境與機械參數
工作環境：溫度 **-40~+45℃，濕度20~95% RH（無冷凝）；儲存環境：溫度-40~+80℃，濕度10~95%RH**；
耐振動：10~500Hz、2G，X/Y/Z 三軸各測試 72 分鐘；
海拔要求：操作海拔高于 2000 米時，無風扇機型環溫需降 3.5℃/1000 米；

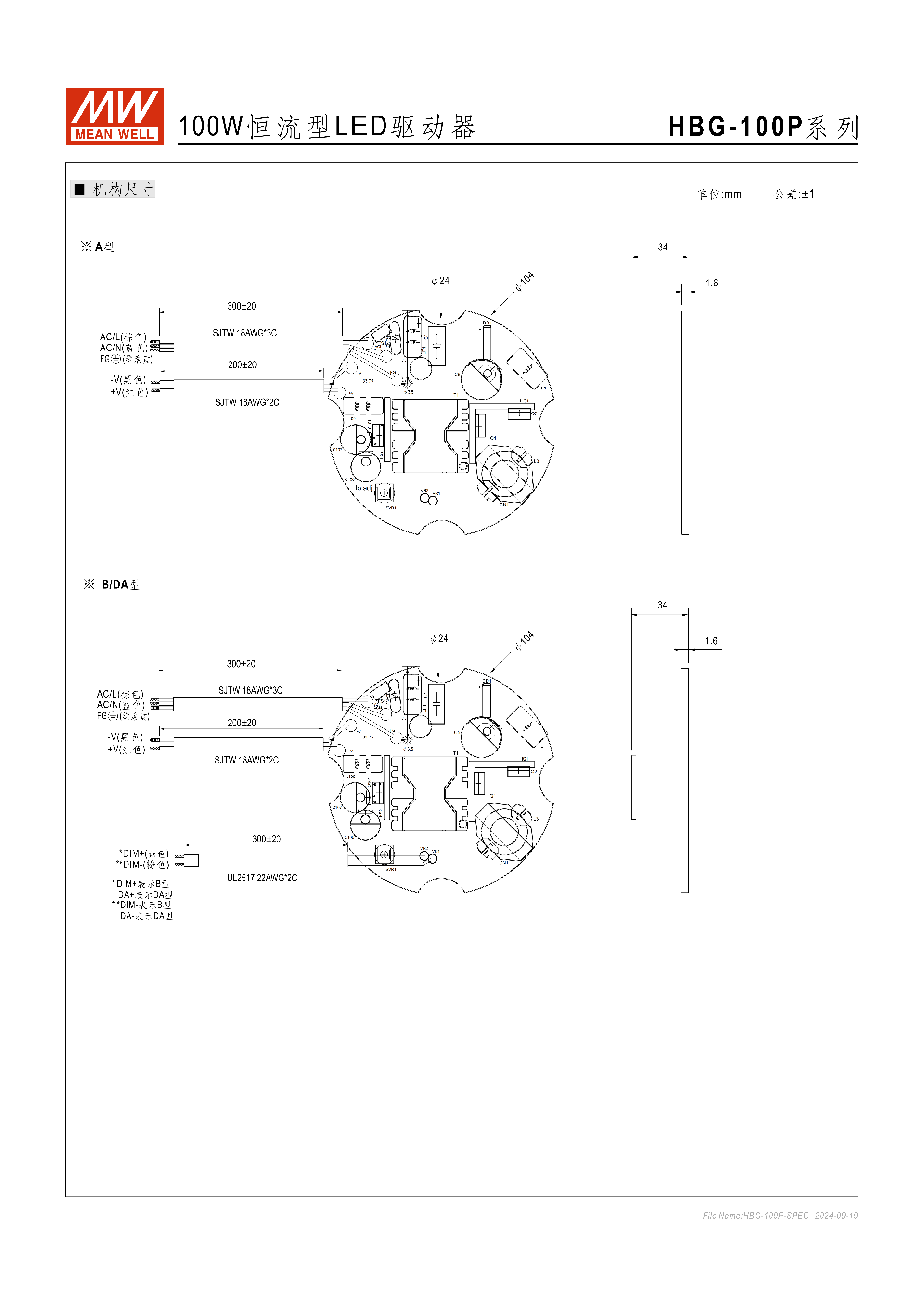

物理規格：?jiǎn)闻_(tái)重量0.3Kg，45 臺裝總重 14.5Kg，體積 1.60CUFT；線材分 SJTW 18AWG3C/2C、UL2517 22AWG2C，線長有 300±20mm、200±20mm 規格；尺寸為圓形設計，公差 **±1mm**，A 型與 B/DA 型結構略有差異。
九、認證與可靠性
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004 等認證；
EMC 規范：發射符合 EN55015、GB/T17743 等，抗擾度符合 EN61000-4 系列，輕工業等級（浪涌抗擾度：線對地 4KV、線對線 2KV）；
絕緣與耐壓：絕緣阻抗100M Ohms/500VDC/25℃/70%RH（I/P-O/P、I/P-FG、O/P-FG）；耐壓 I/P-O/P：3.75KVAC、I/P-FG：2KVAC、O/P-FG：0.5KVAC；
MTBF：按 Telcordia SR-332 標準 **≥2612.1K hrs**，按 MIL-HDBK-217F 標準（25℃）≥346.9K hrs。
十、其他說明
產品為元件級配套，終端設備制造商需對整套裝置重新做 EMC 確認；

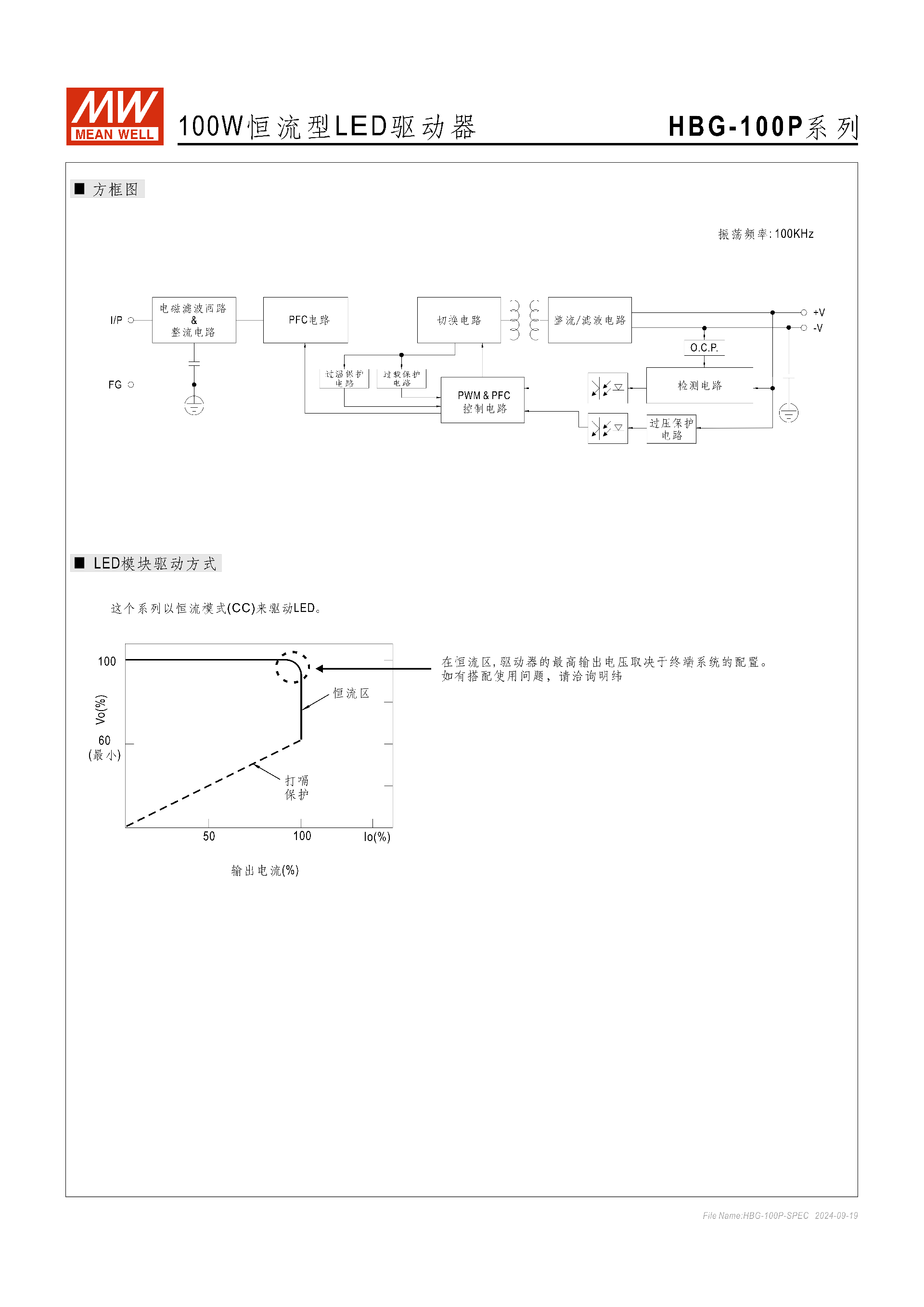

方框圖核心電路：電磁濾波回路→整流電路→PFC 電路→切換電路→整流 / 濾波電路，搭配 PWM&PFC 控制電路和各類檢測保護電路，振蕩頻率100KHz；
輸出負載與溫度、輸入電壓正相關，低電壓 / 高溫度下需減額輸出。
關鍵問題
問題 1（產品選型）：HBG-100P 系列不同功能模式的核心區別是什么，分別適配什么應用場景？
答案：該系列分 A、B、DA 三種功能模式，核心區別為調光 / 電流調節方式不同；A 型通過內部電位器調整輸出電流，無外部調光端口，適配無需現場調光、僅需出廠校準電流的固定亮度 LED 照明場景（如常規天井燈、固定射燈）；B 型支持 1~10Vdc、10V PWM、電阻三合一外部調光，適配需要現場靈活調光、且調光方式多樣的商用照明場景（如商場射燈、舞臺燈）；DA 型采用 DALI 控制技術，支持地址化組網控制，適配需要集中組網、智能調光的工業 / 商業智能照明場景（如礦業照明、大型場館照明）。
問題 2（工程應用）：HBG-100P 系列在實際工程中，輸入電壓和環境溫度對使用有哪些關鍵限制，需注意什么？
答案：一是輸入電壓限制，標稱輸入 90~305VAC，但低輸入電壓下需減額輸出（具體參考靜態特性曲線），無法滿功率工作；二是環境溫度限制，正常工作溫度為 - 40~+45℃，當操作海拔高于 2000 米時，無風扇的該系列需按3.5℃/1000 米調降工作環溫；三是高溫環境下，輸出負載需隨溫度升高而降低（參考輸出負載 vs 溫度曲線），45℃為滿負載工作最高溫度，超過后需減額，且頻繁開關機會延長產品啟動時間，影響使用。
問題 3（調光實操）：HBG-100P-B 型的三合一調光有哪些實操注意事項，如何實現多驅動器同步調光？
答案：實操注意事項：①B 型調光通過 DIM+（紫色）和 DIM-（粉色）端口實現，嚴禁將 DIM - 與 - V（黑色負極）連接，避免端口損壞；②調光端口輸出電流僅 100μA，需匹配對應規格的外部控制信號（1~10Vdc、100Hz~3KHz 的 10V PWM）。多驅動器同步調光：采用電阻調光方式，在所有同步調光的 B 型驅動器的 DIM + 和 DIM - 端口外接同規格電阻，電阻值按10K/N~100K/N配置（N 為同步調光的驅動器數量），即可實現多臺設備的亮度同步調節；若需實現 0 亮度，需額外搭配開關、繼電器或?qū)Ｓ谜{(diào)節器，也可咨詢明緯選配專用機型。
