明緯 ELG-240 系列是180~240W 恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋100~305VAC/142~431VDC，輸出額定電壓有24/36/42/48/54V多款，具備IP65/IP67防護等級、93% 最高轉換效率，內置主動式 PFC，空載 / 待機功耗 < 0.5W，壽命超50000 小時且提供5 年保固；支持三合一調光、DALI、智能定時調光等多種調光方式，金屬外殼接地設計，工作溫度為 **-40℃~+90℃**，適用于 LED 街道、建筑、天井燈等戶內戶外照明，還可用于 Class I, Division 2 類危險地點照明。

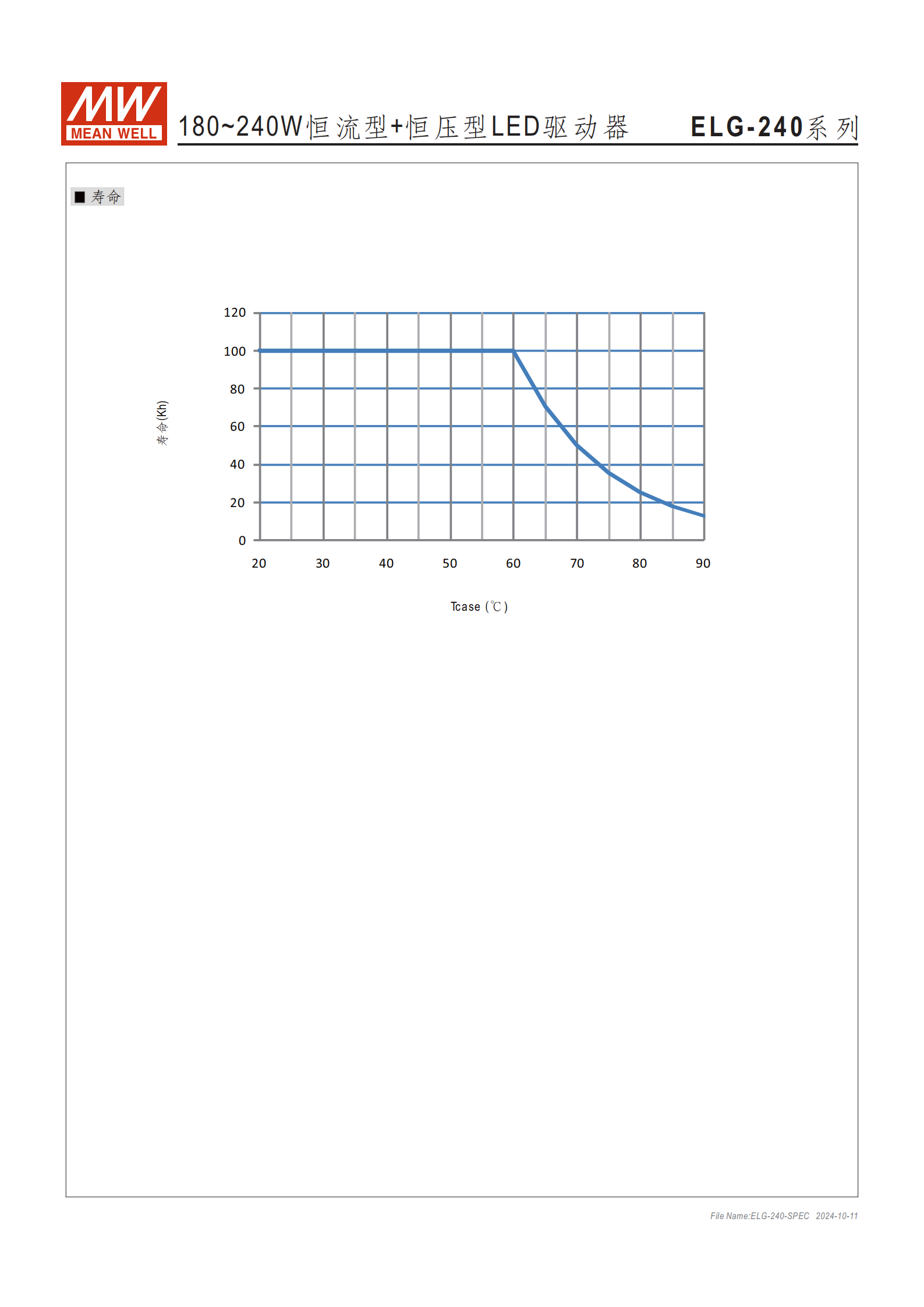

明緯 ELG-240 系列為180~240W恒流 + 恒壓雙模式 LED 交流變直流驅動器，是戶內戶外通用型產品，核心優勢為高防護、高效率、多調光方式，提供5 年保固，使用壽命 **>50000 小時 **，金屬外殼接地設計，無風扇自然風冷散熱，可應用于常規 LED 照明及危險地點照明場景。
二、核心特性

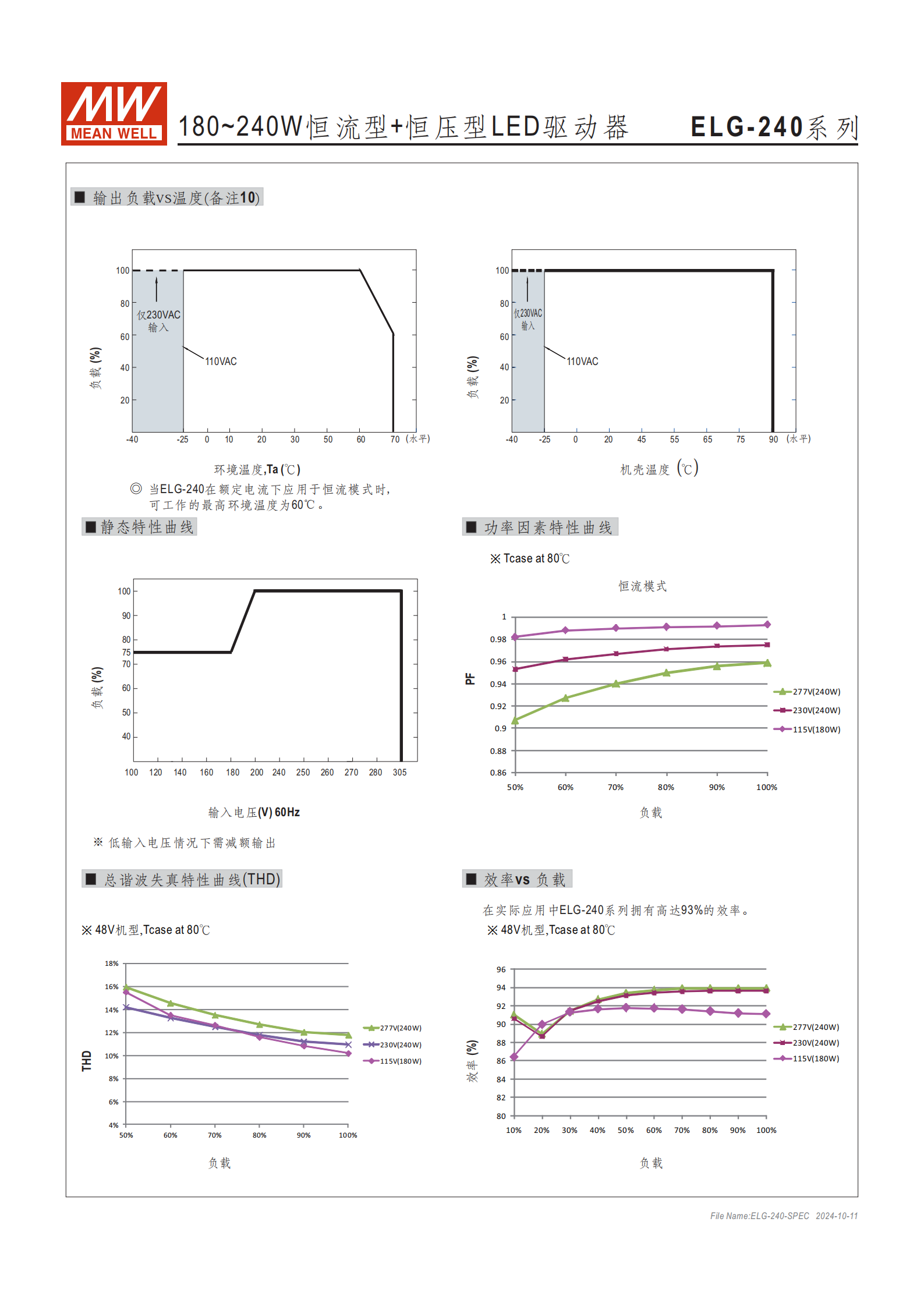

電氣特性：內置主動式 PFC功能，功率因數滿載時 0.92~0.97，總諧波失真 THD<20%；最高轉換效率93%，空載 / 待機功耗均 **<0.5W**（不同型號略有區分）。
環境特性：工作機殼溫度 **-40℃~+90℃**，工作濕度 20~95% RH 無冷凝，儲存溫濕度 - 40~+90℃/10~95% RH；耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘。
防護特性：具備IP65/IP67高防護等級，過流、短路、過壓、過溫全維度保護，其中過流為恒流限制、短路為打嗝模式，異常移除后均自動恢復，過壓 / 過溫為關斷輸出，重啟恢復。
結構特性：整體尺寸2447137.5mm(LWH)，單重 1.22Kg，包裝規格 12pcs/15.2Kg/0.72CUFT；MTBF（平均無故障時間）按 Telcordia SR-332 標準≥2391.4K hrs，按 MIL-HDBK-217F 標準≥190.7K hrs。
三、電氣規格（核心參數）

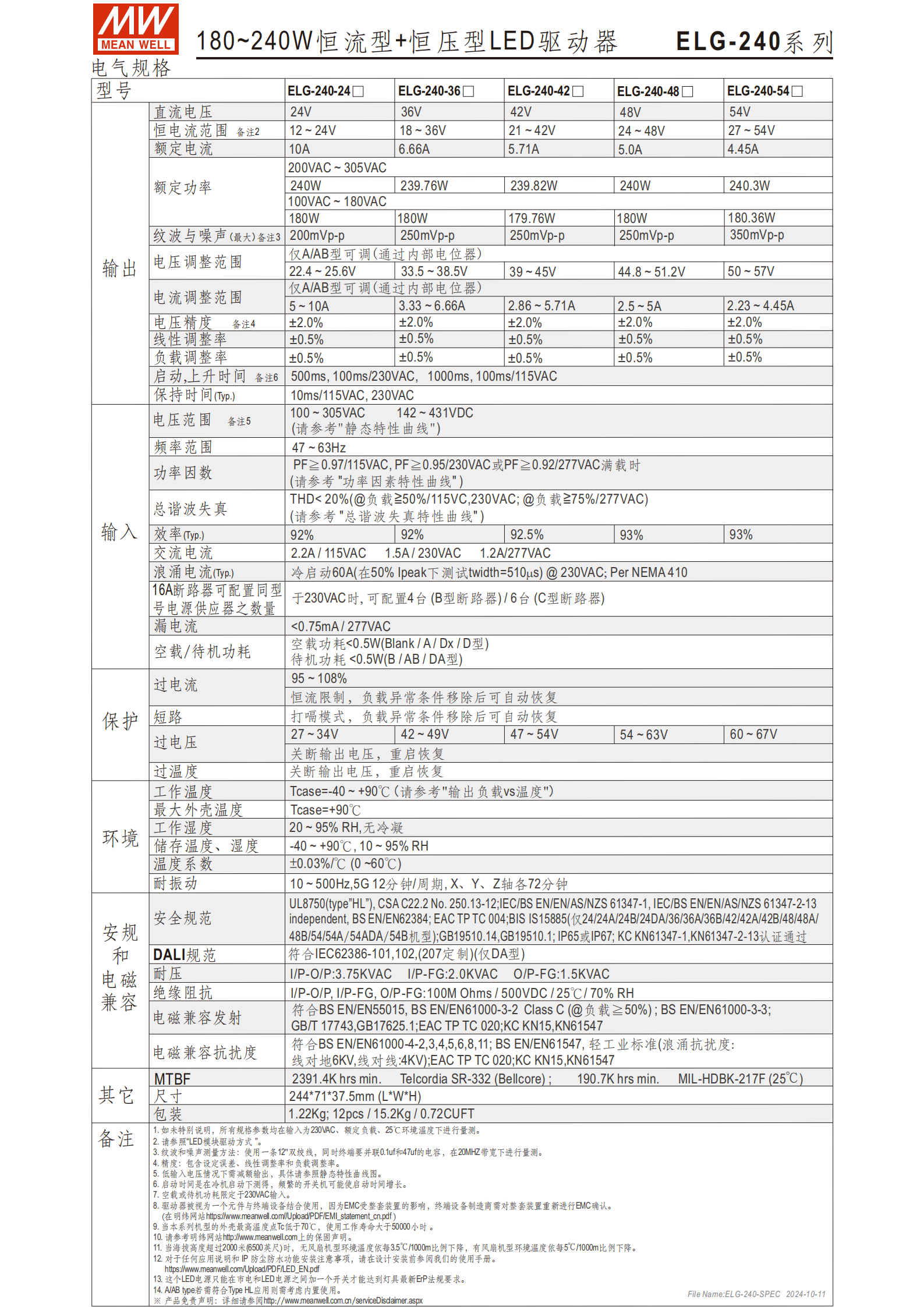

該系列輸出額定電壓分 5 款，不同電壓對應額定電流、功率、調整范圍等參數不同，A/AB 型支持電壓 / 電流內部電位器調整，其余型號參數固定，核心電氣參數如下表：
| 型號 | ELG-240-24 | ELG-240-36 | ELG-240-42 | ELG-240-48 | ELG-240-54 |
|---|---|---|---|---|---|
| 額定直流電壓 | 24V | 36V | 42V | 48V | 54V |
| 額定電流 | 10A | 6.66A | 5.71A | 5.0A | 4.45A |
| 200~305VAC 額定功率 | 240W | 239.76W | 239.82W | 240W | 240.3W |
| 100~180VAC 額定功率 | 180W | 180W | 179.76W | 180W | 180.36W |
| 紋波與噪聲（最大） | 200mVp-p | 250mVp-p | 250mVp-p | 250mVp-p | 350mVp-p |
| 電壓調整范圍（A/AB 型） | 22.4~25.6V | 33.5~38.5V | 39~45V | 44.8~51.2V | 50~57V |
| 電流調整范圍（A/AB 型） | 5~10A | 3.33~6.66A | 2.86~5.71A | 2.5~5A | 2.23~4.45A |
| 電壓精度 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
| 線性 / 負載調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
輸入規格：電壓范圍100~305VAC/142~431VDC，頻率 47~63Hz；漏電流 < 0.75mA/277VAC，浪涌電流冷啟動 60A/230VAC；16A 斷路器可配置 4 臺 B 型 / 6 臺 C 型同型號驅動器。
四、型號編碼與功能分類

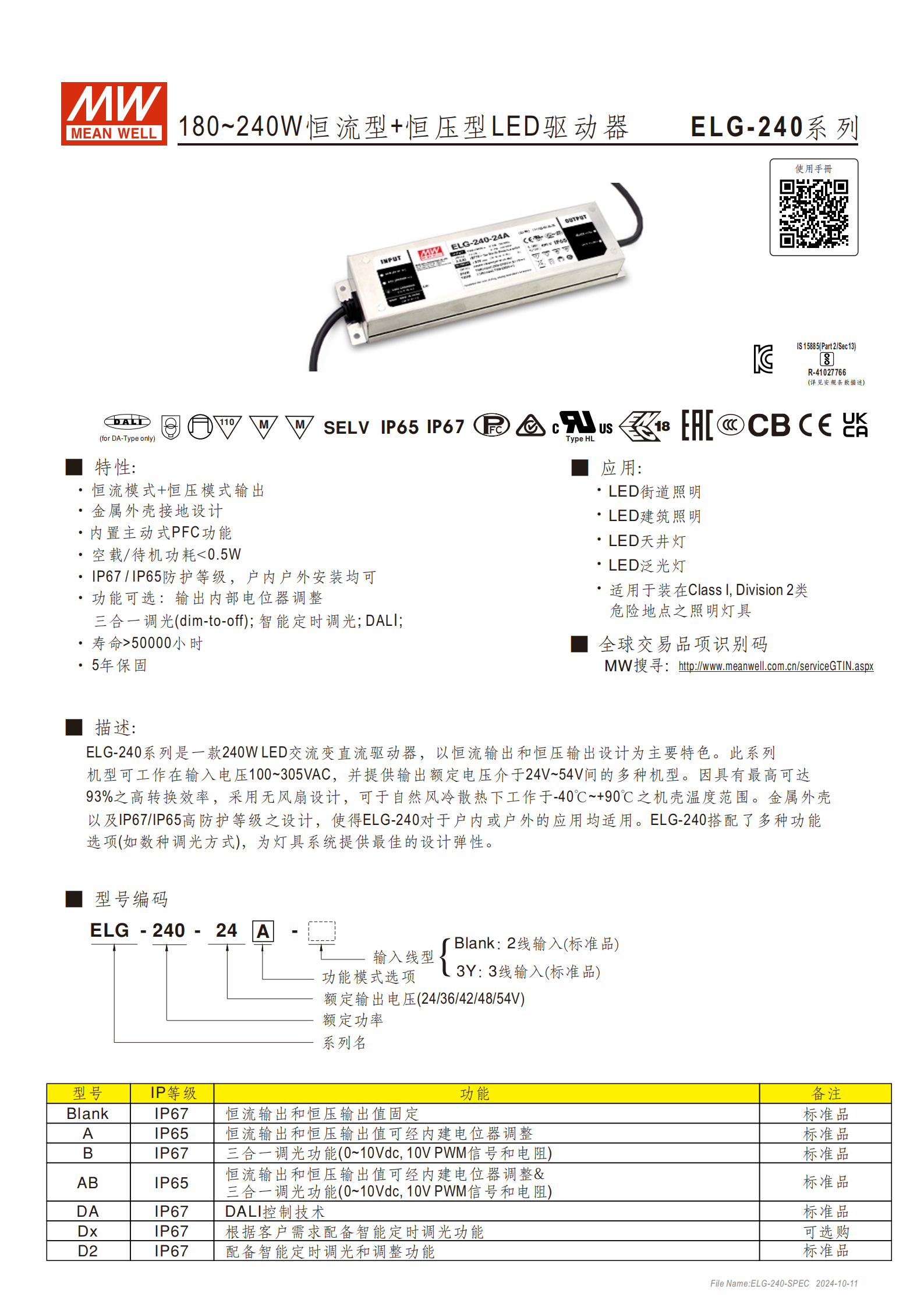

型號由系列名 + 額定功率 + 額定電壓 + 輸入線型 + 功能模式組成，輸入線型分 Blank（2 線，標準品）、3Y（3 線，標準品）；功能模式與 IP 等級、核心功能對應，如下表：
| 功能模式 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| Blank | IP67/IP65 | 恒流 + 恒壓輸出，參數固定 | 標準品 |
| A | IP67 | 內置電位器調整電壓 / 電流 | 標準品 |
| B | IP65 | 三合一調光（dim-to-off） | 標準品 |
| AB | IP65 | 電位器調參 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術 | 標準品 |
| Dx/D2 | IP67 | 智能定時調光 / 調參 | 標準品 / 選購 |
五、調光功能（核心特色）
該系列支持多種調光方式，不同功能型號適配不同調光方案，均支持 dim-to-off（調至熄滅），核心調光規則如下：

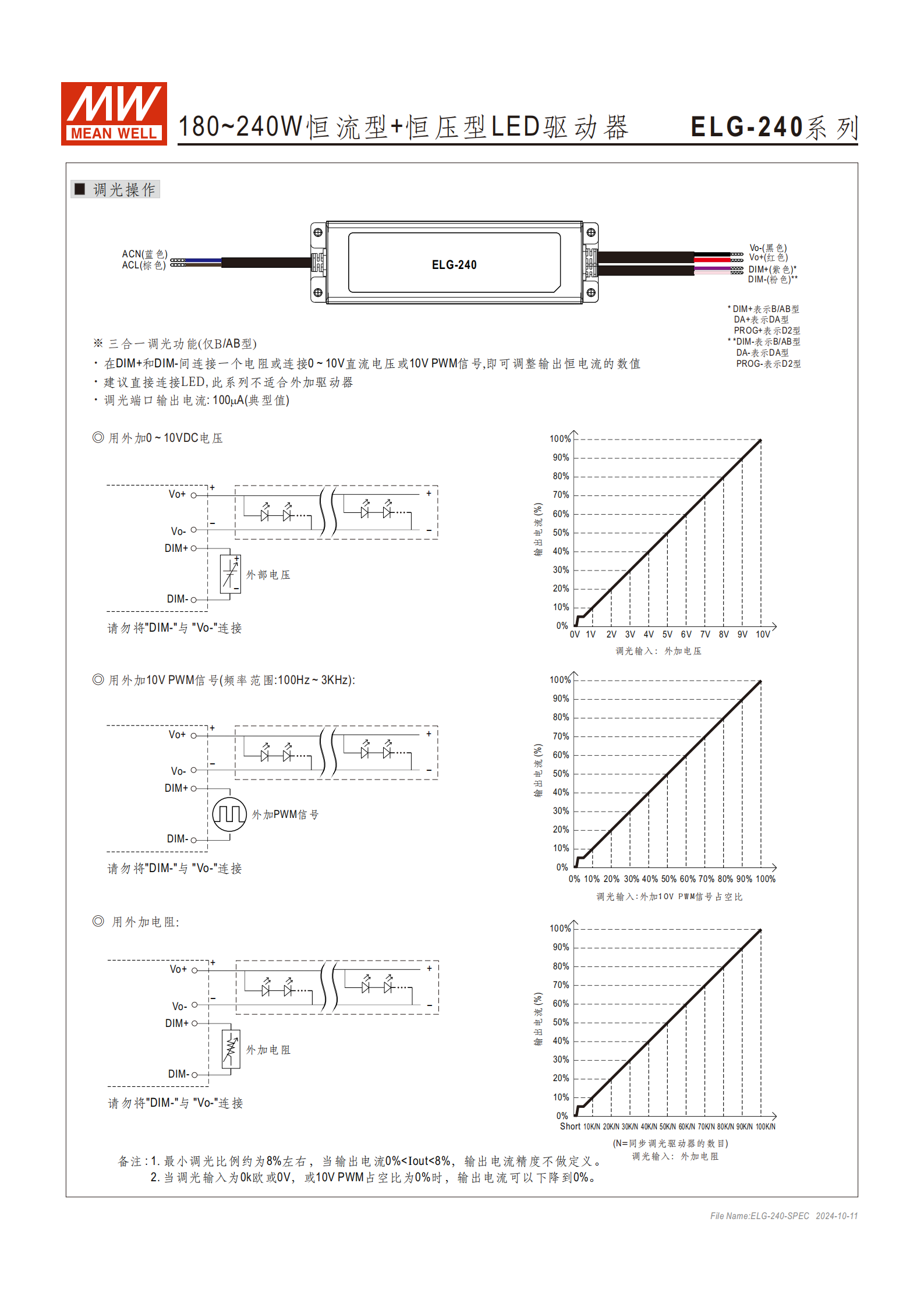

三合一調光（B/AB 型）：通過 DIM+/DIM - 端口實現，支持0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式，調光輸入 0V/0 歐 / PWM 占空比 0% 時輸出電流 0%，最小調光比例約 8%（此區間電流精度無定義），調光端口輸出電流典型值 100μA。
DALI 調光（DA 型）：通過 DA+/DA - 端口接入 DALI 信號，符合IEC62386-101/102規范，支持 16 組 64 個地址，開機默認固定8% 輸出電流。

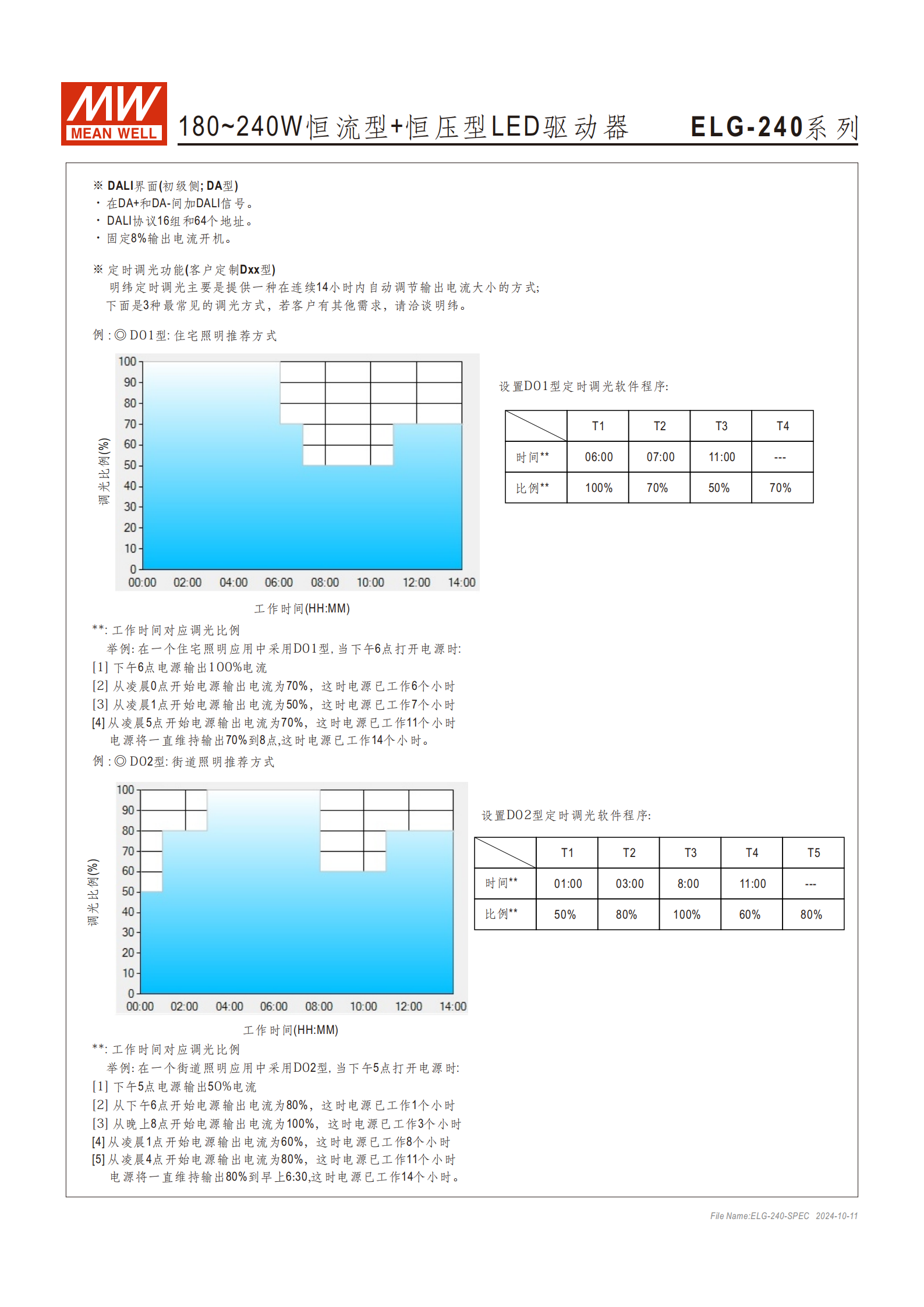

智能定時調光（Dx/D2 型）：為客戶定制化功能，支持連續 14 小時自動調節輸出電流，明緯提供 3 種經典適配模式，也可按需定制：
住宅照明（D01）：按工作時長分 100%→70%→50%→70% 四檔調光；
街道照明（D02）：按工作時長分 50%→80%→100%→60%→80% 五檔調光；

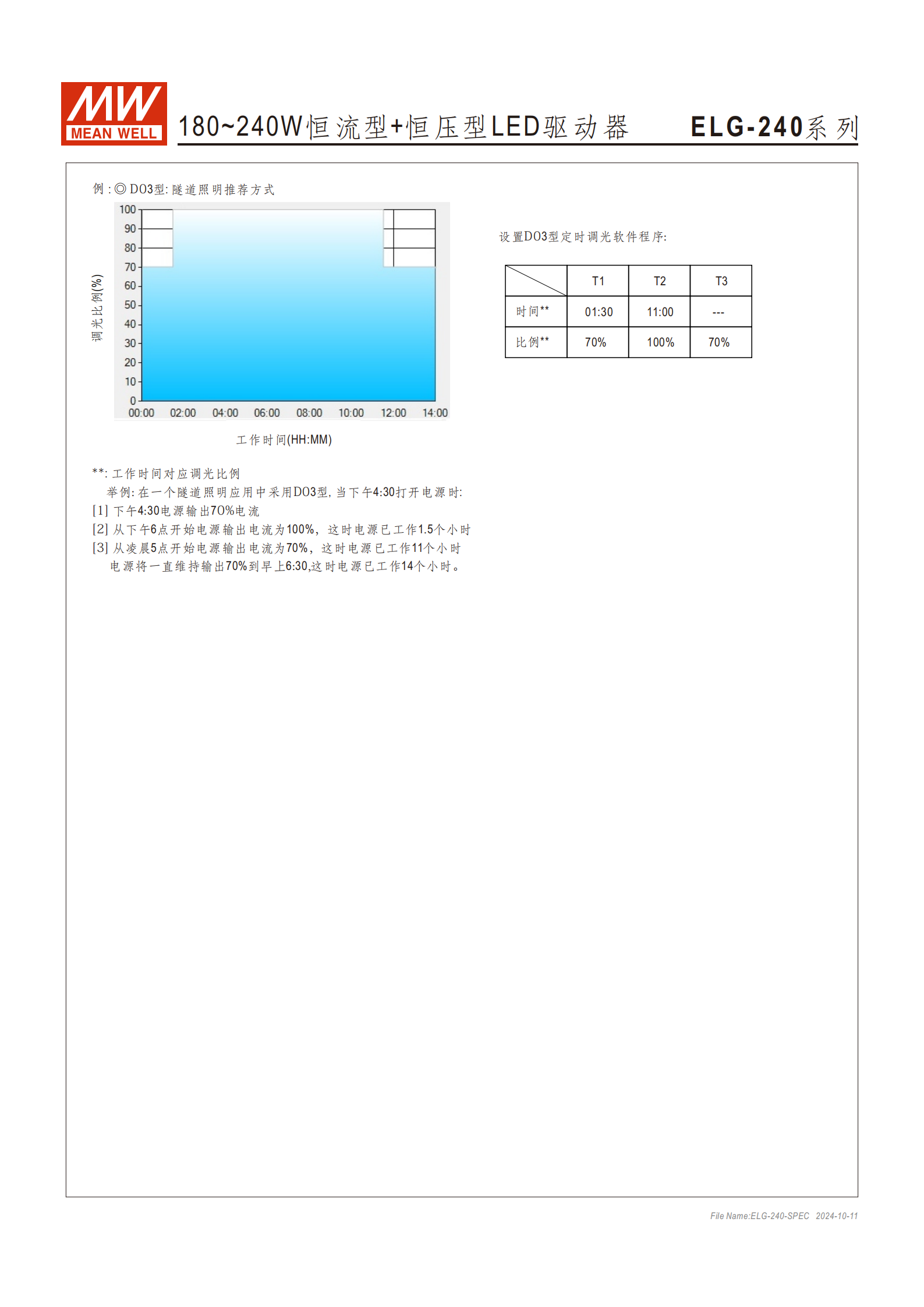

隧道照明（D03）：按工作時長分 70%→100%→70% 三檔調光。
六、驅動方式與電路設計

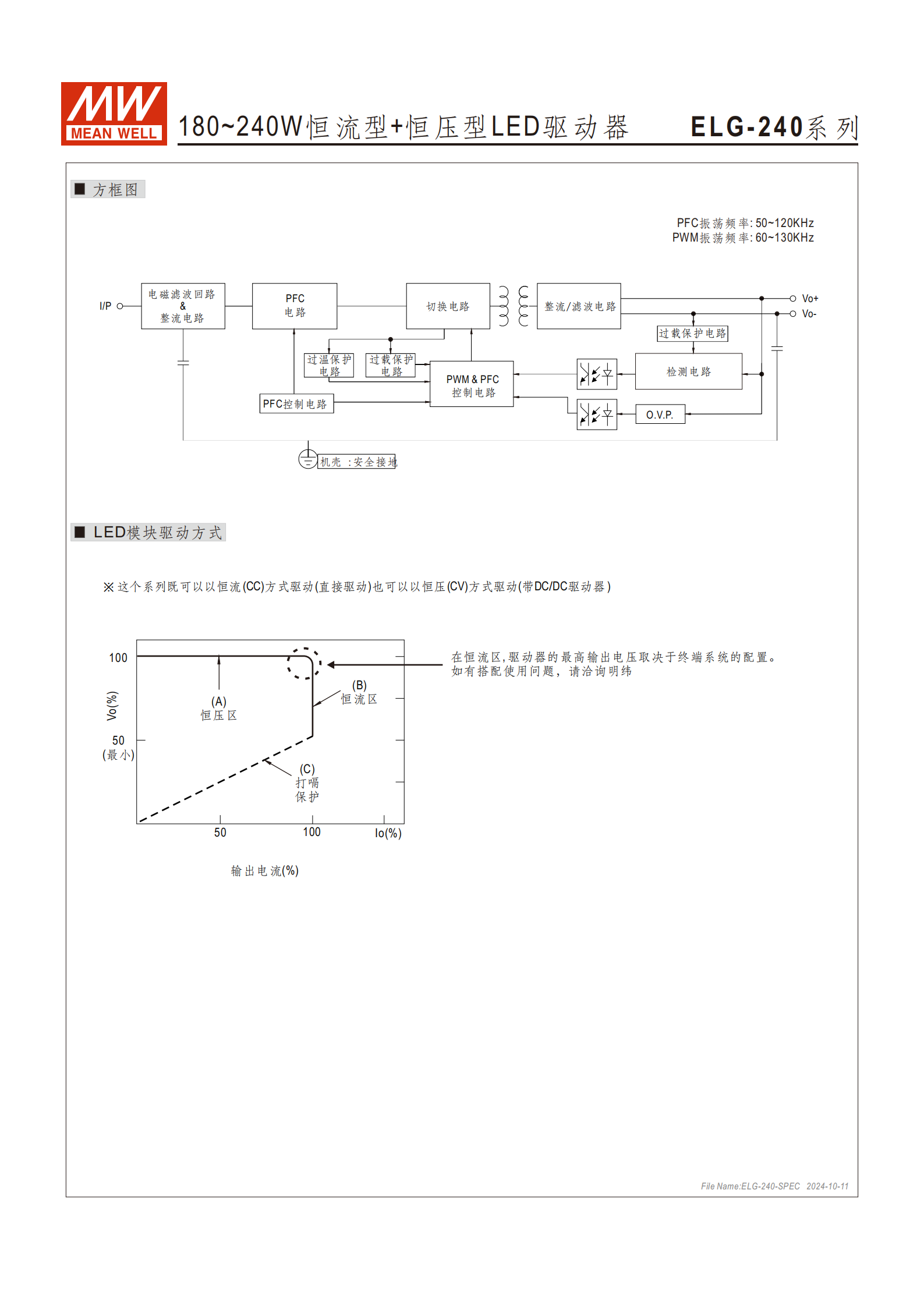

驅動模式：支持恒流（CC）直接驅動、恒壓（CV）搭配 DC/DC 驅動器驅動兩種方式，恒流區最高輸出電壓由終端系統配置決定；
電路參數：PFC 振蕩頻率 50~120KHz，PWM 振蕩頻率 60~130KHz，含電磁濾波、整流 / 濾波、過載 / 過溫保護等完整電路模塊，機殼做安全接地處理。
七、安規與電磁兼容
安全規范：符合 UL8750、CSA C22.2 No.250.13-12、IEC61347-1/2-13、GB19510.1/14 等標準，BIS IS15885 適配指定機型，KC KN61347 認證通過；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）；
電磁兼容：發射端符合 EN55015、GB/T17743、GB17625.1 等；抗擾端符合 EN61000-4 系列標準，浪涌抗擾度線對地 6KV、線對線 4KV，同時符合 EAC、KC 相關電磁規范。
八、物理接線與安裝
接線規格：不同型號接線端口不同，基礎款含 ACL（棕）、ACN（藍）、Vo+（紅）、Vo-（黑），調光款新增 DIM+/DIM-（粉 / 紫）等，線材為 SJOW 17AWG、UL2517 20AWG 等規格；3Y 型為 3 線輸入，新增 PE（綠 / 黃）接地端；
安裝要求：需將外殼接地以保證 EMC 和使用安全，可選輸入線接地（詳情咨詢明緯），官方安裝手冊可查閱明緯官網。
九、應用場景
常規 LED 照明：LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈；
特殊場景：適用于Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（規格與調整）：ELG-240 系列哪些型號支持電壓 / 電流參數調整，調整范圍的核心規則是什么？
答案：僅A/AB 型支持通過內部電位器調整恒流和恒壓輸出值，不同額定電壓型號的調整范圍不同，電壓調整為額定電壓的 ± 約 6.7%~7.4%，電流調整為額定電流的 50%~100%（如 24V 型號電壓 22.4~25.6V、電流 5~10A，54V 型號電壓 50~57V、電流 2.23~4.45A），其余型號（Blank/B/DA/Dx/D2）的輸出參數為固定值，不支持調整。
問題 2（調光與使用）：ELG-240 系列三合一調光（B/AB 型）的三種實現方式及核心使用注意事項是什么？
答案：三合一調光可通過DIM+/DIM - 端口外接 0~10Vdc 直流電壓、外接 10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式實現，輸出電流隨輸入電壓 / PWM 占空比增大而線性提升、隨外接電阻阻值增大而線性下降；核心注意事項：①請勿將 DIM - 與 Vo - 連接；②最小調光比例約 8%，0%<Iout<8% 區間電流精度無定義；③調光輸入為 0V/0 歐 / PWM 占空比 0% 時，輸出電流可降至 0%（調至熄滅）；④調光端口輸出電流典型值為 100μA，需匹配對應輸入規格。
問題 3（應用與適配）：ELG-240 系列的環境適應性和安裝適配性如何，可應用于哪些特殊場景？
答案：環境適應性上，該系列為無風扇自然風冷設計，工作機殼溫度 **-40℃~+90℃，工作濕度 20~95% RH 無冷凝，具備IP65/IP67高防護等級，戶內戶外均可安裝；安裝適配性上，金屬外殼需安全接地以保證 EMC 和使用安全，16A 斷路器可配置 4 臺 B 型 / 6 臺 C 型同型號驅動器，物理尺寸 2447137.5mm，接線支持 2 線 / 3 線輸入，適配多種線材規格。特殊場景可應用于Class I, Division 2 類危險地點 ** 的照明燈具，常規場景適配 LED 街道、建筑、天井、泛光燈等照明設備。
